Процедура укладки труб
В тех случаях, когда разрешение на обустройство водного теплого пола в квартире все-таки удалось получить, его обустройство проводится в следующей последовательности операций:
Подготовительные работы. Для обработки плит перекрытия используются гидроизоляционные материалы. Особенно удобна в этом отношении специальная мастика, создающая надежный барьер на пути попавшей на пол влаги.
Монтаж теплоизоляции. Перечень утепляющих материалов, предназначенных для монтажа теплого пола в квартире своими руками, достаточно ограничен
В этом случае из-за ограниченности высоты потолков важно не допускать значительного утолщения основания. Наиболее подходящий вариант теплоизоляции под водяной контур в квартире – полистирольные маты, выполняющие также функцию основы под укладку труб.

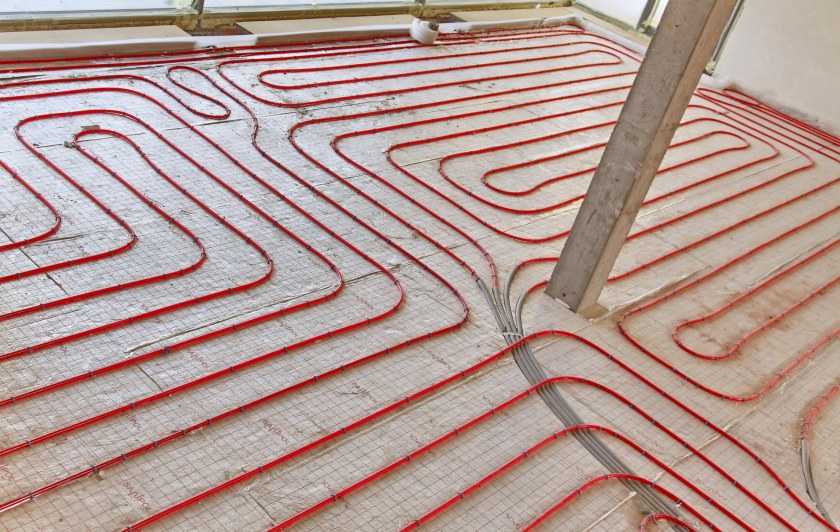

- Монтаж водяного контура. Наиболее распространенными схемами укладки выступает «змейка» и «улитка».
- Завершающее оформление. В качестве финишного покрытия системы чаще всего используется фанера или гипсоволоконные плиты. Окончательное декорирование осуществляется в основном при помощи кафельной плитки, ламината, паркета или линолеума.
Учет тепловых потерь
Собранные данные используют для более точной оценки объекта недвижимости. Если потери тепла превысят 100-110 Вт с одного м. кв. площади, для теплого водяного пола это будет слишком много. Включение в проект дополнительных отопительных устройств повысит его сложность и стоимость, увеличит эксплуатационные расходы. Именно поэтому надо выяснить, как сделать теплый пол от отопления с учетом реальных условий.
Как рассчитать потери, можно выяснить на специализированных сайтах. Эту сложную методику с большим количеством формул освоить можно. Но такие действия нельзя назвать продуктивными. В сети Интернет быстро можно найти программы-калькуляторы. Они помогают высчитать необходимое значение на основе следующих данных (метод по стандарту DIN 4108-3):
- Высота, ширина и длина помещения.
- Материал стен, наличие дополнительной изоляции, слоев из штукатурки, гипсокартонных плит.
- Аналогичные характеристики и состав пола, потолка.
- Технические параметры оконных и дверных проемов.
- Наружная и внутренняя температура.
- Производительность естественной/принудительной системы вентиляции.
Чтобы водяной теплый пол своими руками выполнял функции без лишних затрат, нужна хорошая защита от ветра и морозов. Соответствующие инвестиции в современную изоляцию окупятся со временем.
Инструментальное измерение утечек тепла делается профессиональной техникой
Особенности, технические и нормативные ограничения
Нормативные ограничения
Обычно инсталляция водяного обогрева полов рекомендуется в коттеджах или частных жилых домах. Установка же такой системы в помещениях постройки многоквартирного типа оправдана только при наличии автономного теплогенератора – газового либо электрического котла. Ведь в наиболее типовом случае с радиаторным отоплением от централизованных сетей, чтобы обустроить в квартире водяной ТП, потребуется собрать довольно объемный пакет разрешительной документации. При этом не всегда удастся получить официальное «добро», ввиду определенной специфики многоквартирного домостроения. Если же разрешение и будет получено, то оно будет основываться на серьезных требованиях к организации надежной многослойной гидроизоляции от затопления помещений размещенных этажом ниже.
Функциональность
Устройство теплого пола с водоциркуляционным подогревом может осуществляться по принципу вспомогательного источника тепла для повышения комфорта либо по системе основной энергетической установки. В первом случае площадь охвата помещений трубопроводами контуров не играет решающей роли и подбирается согласно требованиям к дополнительному теплу в локальных зонах. Во втором – подогрев напольных покрытий должен осуществляться не менее чем на 70-95% их квадратуры (точный процент вычисляется с учетом теплосберегающих характеристик здания, среднестатистических погодных условий региона, а также других исходных данных).
Достоинства и недостатки
Одним из главных достоинств, которые в конечном итоге демонстрирует укладка водяного теплого пола, является минимизация энергетических затрат при обогреве помещений большой площади. Кроме того, если соблюдать правила монтажа, то прогрев напольного покрытия происходит равномерно, а перепады температур на его поверхности в различных частях практически не ощущаются
Немаловажной является и эстетическая составляющая – отсутствуют радиаторы, нет необходимости в установке на них декоративных коробов (решеток), коммуникационные трубы полностью спрятаны в технологические ниши или замурованы
В ряду недостатков или сложностей, обозначены:
- сравнительно сложный и трудоемкий монтаж водяного теплого пола;
- необходимость точного следования технологии соединения труб, чтобы предотвратить возможные протечки;
- подъем поверхности напольного покрытия не менее чем на 7-10 см;
- в случае возникновения аварийной ситуации, ремонт греющей плиты грозит большим объемом демонтажных работ (если контура ТП установлены в цементно-песчаную стяжку).
Использование в системе обогрева горячей воды (водяной теплый пол)
Так называемый «водяной пол» — это система, которая использует горячую воду в качестве источника тепла. У этой системы несложный принцип действия — по специальной трубе из гибкого материала, которую располагают на поверхности, циркулирует вода из центрального отопления или газового котла. Разумеется, речь идет о горячей воде. Если говорить о том, какой источник отопления следует предпочесть, правильнее подключить систему теплого пола к газовому котлу. Тогда комфортная температура в вашем доме не будет зависеть от весенне-осеннего межсезонья, перепада температур, давления и прочих прелестей центральной системы отопления.

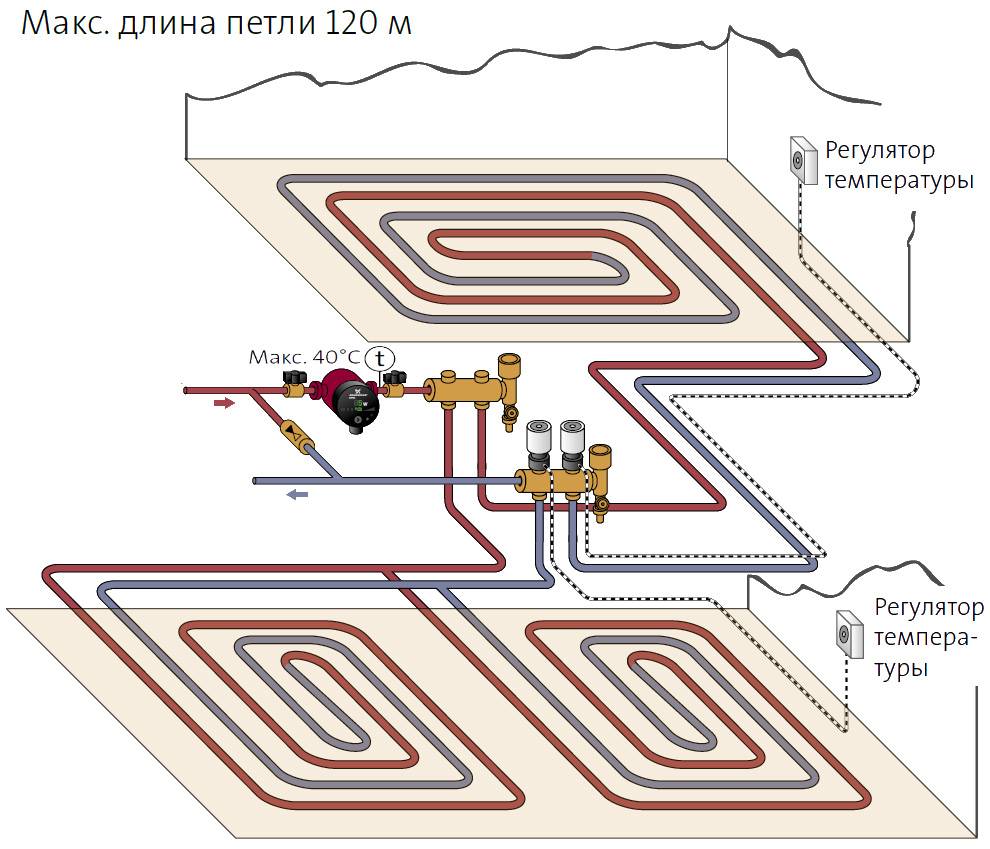

Как устроен водяной теплый пол
Системы подогрева, которые используют горячую воду, состоят из водонагревателя, который не только греет воду, но и распространяет ее по системе из труб, по которым течет горячая вода. Для создания трубопровода используются гибкие трубы — это могут быть как трубы из синтетического материала (как правило, полиэтилена), или из металлопластика. Именно эти материалы отличаются необходимыми для этой части системы теплого пола качествами:
- обладают относительно маленьким сопротивлением;
- могут легко изгибаться;
- обладают хорошей теплоотдачей.
Трубопровод размещается по всему полу квартиры в цементной стяжке.
Узел управления температурой теплоносителя необходим для того, чтобы можно было легко поддерживать комфортную для вас температуру водяного теплого пола.
Достоинства водяного теплого пола
трубы для системы « теплый пол» можно укладывать под любое половое покрытие, на любой вкус и бюджет. Однако специалисты утверждают, что наиболее оптимальный вариант: укладывать теплый пол под керамогранит или плитку. Объясняют это прочностью материалов, возможностью их нагрева без выделения вредных веществ (в отличие, например, от того же ковролина, который не рекомендуют нагревать выше 31 градуса как раз по этой причине) и приятным тактильным ощущениям — очень комфортно ходить по теплым полам из керамогранита босиком;
теплым полом можно пользоваться как автономно, так и подключив его к имеющейся системе отопления, например, к газовому котлу. Не советую подключать теплый пол к центральной системе отопления или горячего водоснабжения. Бесплатный сыр бывает только в мышеловках, и можно нарваться на чувствительный штраф при посещении первого же нелояльного сантехника. А еще можно оставить без горячей воды соседей;
при наличии в доме системы теплого пола существенно экономится тепловая энергия — до 50% в помещениях с высокими нестандартными потолками. А в стандартном жилом помещении можно сэкономить на теплоэнергии до 30%, что тоже очень неплохо;
в отличие от электрической системы теплого вола, водяной пол не зависит от перебоев с электроэнергией;
и еще один немаловажный плюс
Водяной пол вполне может заменить обычные традиционные приборы отопления, и освободить место в доме, что тоже немаловажно.
Минусы системы «водяной теплый пол»
- в большинстве обычных квартир установка водяного теплого пола невозможна или, как минимум, крайне затруднительна. И лучший вариант для установки этой системы отопления — частный дом;
- учитывая, что трубопровод «утоплен», существует вероятность затопления при несвоевременном обнаружении каких-либо повреждений. Правда, сложно повредить трубу, которая не лежит на поверхности, но возможно все. А затопление — это очень неприятно, особенно для соседей снизу;
- достаточно сложно регулировать нагрев даже при автономной системе, а при центральном отоплении это практически невозможно.
Разумеется, сложно перечислить все достоинства и недостатки системы «водяной теплый пол», и данный перечень не исчерпывающий. Однако обозначенные параметры первичны, и имеют для устройства системы особое значение.
Как сделать систему обогрева своими руками?
Подготовка поверхности
Сначала нужно подготовить к монтажным работам поверхность основания и слив. Для этого:
Между стен фундамента удаляют грунт, утрамбовывают поверхность.
Перед этим закладывают канализационные трубы для сточных вод.
Засыпанный слой песка и щебня высотой 15 см хорошо утрамбовывают, а следом закладывают утепление из керамзита толщиной 150–200 мм.
К водостоку делают небольшой уклон.
После выполнения этих действий проверяют ровность и угол наклона поверхности
Важно соблюсти равномерность уклона, чтобы не получить застой воды в отдельных углублениях.. Совет
Использовать для укладки основания другие смеси (не песок или щебень) не рекомендуется
Другие обсыпные материалы могут дать усадку со временем и нарушить целостность всей системы прогрева.
Совет
Использовать для укладки основания другие смеси (не песок или щебень) не рекомендуется. Другие обсыпные материалы могут дать усадку со временем и нарушить целостность всей системы прогрева.
Необходимые материалы и инструменты
Важно запастись достаточным количеством теплозащитного материала. На выбор:
- войлок;
- стекловата;
- керамзит;
- пенопласт.
Если лаги деревянные, то утеплитель кладётся между ними и покрывается слоем гидроизоляции, например, плёнкой. Пароизоляция делается из рубероида, пергамина или плёнки толщиной 0,2 мм. Дополнительно приобретают водоотталкивающие и антисептические средства.
Понадобятся:
- рубероид;
- жёсткий и влагонепроницаемый утеплитель в виде пеноплекса;
- арматурная сетка;
- демпферная лента;
- хомуты для крепления сетки;
- маячки;
- саморезы;
- молоток и другие инструменты для монтажа.
Способы монтажа нагревательного контура
На бетонной стяжке удаляются все неровности, затем производится гидроизоляция путём заливки на поверхность горячего битума. Поверх кладутся листы рубероида внахлёст на 10 см. Сверху снова заливается битум, кладётся очередной слой рубероида. Утеплитель укладывается в толщину 5 см, соблюдая небольшой уклон. К арматурной сетке крепится труба, по периметру проклеивается демпферная лента
Внимание
Демпферная лента должна хорошо прилегать к основанию по всему его периметру.
Все стыки стен и пола должны быть заклеены, чтобы избежать потери тепла и предотвратить температурные расширения. Нагревательный контур укладывается по инструкции, крепится к сетке пластмассовыми хомутами
После подсоединения системы и оценки её работоспособности подсоединяют систему. При наличии давления в контуре дополнительно осуществляют заливку. После её застывания можно стелить напольное покрытие.
Плиты из полистирола требуют аналогичного подхода к монтажу. Основание также хорошо подготавливают, вычищают от мусора, выравнивают, устанавливают поверх гидроизоляцию. При этом рубероид кладётся в 2 слоя. По периметру обкладывается демпферная лента, размещаются теплоизоляционные маты с бобышками, имеющими светоотражающее основание. Монтаж производится по схеме в пазы между бобышками. При подключении проверяется работа системы и отсутствие в ней течи. По установленным маячкам заливают стяжку. Не забывают при этом выполнять небольшой уклон по направлению к стоку. После затвердевания бетона на поверхность стелют покрытие.
Деревянный пол требует особого подхода к монтажу. Трубы прокладываются прямо по поверхности чернового покрытия. Затем основание счищают от грязи, укладывают полиэтиленовую плёнку. Она будет служить надёжной гидроизоляцией путём вмонтирования в демпферную ленту. На саморезы фиксируют лаги, располагая их поперёк основных досок. Затем приступают к теплоизоляции (прокладка утеплителя с натягиванием дополнительного слоя плёнки). Это нужно выполнить для защиты от влаги. Поперёк лаг устанавливаются деревянные рейки, в пазы между ними прокладывается фольга или размещается металлический профиль. На фольгу или в профиль складываются трубы, проверяется работоспособность системы.
Совет
Подложка монтируется из фанеры или ДСП. Финишное покрытие формируется из плитки или дерева.
Цены на водяной теплый пол
Цена на теплый пол водяной формируется из нескольких составляющих:
- стоимость материалов (трубы, изоляция, крепеж и т. д.);
- стоимость насосно-смесительного узла и коллектора;
- работы по выравниванию основания и заливке верхнего слоя стяжки;
- стоимость монтажа теплого пола.
В среднем цена водяного теплого пола при монтаже «под ключ» вместе со всеми материалами и работой обойдется примерно в 1500-3000 руб.. за 1 кв. м.
Ниже представлена примерная смета на дом 100 кв. м., но цены на водяные теплые полы сильно зависят от региона, поэтому лучше всего вбить туда свои данные и сделать самостоятельный расчет. Тут не учтены расходы на монтаж и покупку радиаторов, котла, финишное покрытие и стяжку.
| Смета на монтаж системы водяного теплого пола 1 этажа. | |||||
|---|---|---|---|---|---|
| № | Наименование материала | Ед. изм. | Кол-во | Цена | Сумма |
| 1 | Экструдированный пенополистирол 5 см | м2 | 96 | 227 | 21792 |
| 2 | Монтажная сетка 150*150*4 | м2 | 106 | 30 | 3180 |
| 3 | Полиэтиленовая пленка 250 мк | м2 | 105 | 40 | 4200 |
| 4 | Труба металлопластиковая 16 мм | м. п. | 700 | 39 | 27300 |
| 5 | Демпферная лента из подложки | м2 | 30 | 50 | 1500 |
| 6 | Коллектор Valtec 1″, 7 x 3/4″, “евроконус” | шт. | 2 | 1600 | 3200 |
| 7 | Фитинг подключения к коллектору (Евроконус) 16х2 мм | шт. | 14 | 115 | 1610 |
| 8 | Насосно-смесительный узел | шт. | 1 | 14500 | 14500 |
| 9 | Дюбели и саморезы | шт. | 300 | 1,5 | 450 |
| 10 | Монтажная лента | м. п. | 50 | 11 | 550 |
| 11 | Другие комплектующие для теплого водяного пола | поз | 1 | ||
| Всего по материалам | 78282 | ||||
| Наименование работ | Ед. изм. | Кол-во | Цена | Сумма | |
| 1 | Черновая стяжка | м2 | 96 | 60 | 5760 |
| 2 | Монтаж демпферной ленты | м. п. | 160 | 60 | 9600 |
| 3 | Укладка гидроизоляции | м2 | 100 | 60 | 6000 |
| 4 | Укладка монтажной сетки | м2 | 110 | 150 | 16500 |
| 5 | Монтаж труб | м2 | 96 | 300 | 28800 |
| 6 | Опрессовка системы | м2 | 96 | 20 | 1920 |
| Всего по работам | 68580 | ||||
| 1 | Всего по материалам | 78282 | |||
| 2 | Всего по работам | 68580 | |||
| 3 | Всего | 146862 | |||
| Накладные транспортные расходы | 10% | 14686 | |||
| Всего по смете монтаж системы водяного теплого пола 1 эт. | 161548 |
Монтаж теплых водяных полов показан на видео:
Подготовка основания пола
Основание для тёплого пола всегда должно быть идеально ровным. Если у вас уже готова стяжка, либо старый бетонный пол достаточно ровный, то его достаточно просто пропылесосить и помыть.
Если времени ждать совсем нет, то вы можете использовать быстросохнущие смеси, продающиеся в магазине, однако их качество обычно куда ниже, чем у цементно-песчаного раствора с щебнем. Если вы готовы ждать две недели, а иногда и целый месяц, то лучше использовать второй вариант. Подробнее про организацию бетонной стяжки вы можете прочитать на нашем сайте.
Если вы думаете, что кабельный теплый пол под плитку не требует качественного основания, то вы сильно ошибаетесь, ведь любой перегиб кабеля может привести к отказу всей системы, а чтобы починить такую неисправность, придётся снова разбирать пол. Поэтому лучше сделать всё качественно сразу и перестраховаться.
Монтаж греющих контуров – пошаговая инструкция
Первым делом основание застилается гидроизоляционной пленкой с напуском 15…25 см на стены (толщина тепловой изоляции + стяжка). Перехлест соседних полотен – минимум 10 см, стыки проклеиваются скотчем. Затем плотно укладывается утеплитель, швы заполняются полиуретановой пеной.
Дальше рассмотрим по пунктам, как сделать сам теплый пол:
- Оклейте стены демпферной полосой на высоту монолита. Напуск гидроизоляции выведите поверх компенсационной ленты.
- Смонтируйте распределительный шкаф с насосом и коллектором внутри.
- Разложите трубы контуров согласно схеме, пользуясь измерительным инструментом и соблюдая интервал укладки. Концы петель сразу подводите и подключайте к гребенке.
- Прикрепите трубу к теплоизоляции, вставляя пластиковые «гарпуны» с шагом 50 см. Если структура утеплителя плохо держит фиксаторы, перед раскатыванием трубопроводов подложите металлическую сетку и привязывайтесь к ней хомутами.
- Установите компенсационную ленту на деформационных швах, как сделано на фото. Последние устраиваются по границам бетонных монолитов, между отдельными греющими контурами и в дверных проемах.
- Проложите магистрали к радиаторам, обернув трубы теплоизоляционными рукавами. Подводки к гребенке тоже стоит утеплить – в этом месте петли располагаются слишком близко, греть полы в коридоре совершенно незачем.
На фото слева петли уложены правильно — затянуты в теплоизоляционные чехлы. Справа показан участок будущего перегрева — не изолированные трубы лежат вплотную - Подсоедините коллектор к отопительной сети частного дома, в шкаф проведите электричество для циркуляционного насоса и другой автоматики (при наличии).
Узел прохода через деформационный стык — трубы лучше закрыть чехлами или обернуть утеплителем
После сборки системы нужно заполнить контуры теплых полов водой и проверить герметичность стыков, накачав давление 2—4 Бар (ориентируйтесь на порог срабатывания предохранительного клапана котла). Технология заполнения и выпуска воздуха из каждой петли ТП подробно изложена в очередном материале.
Также не помешает запустить котел, прогреть теплые полы без стяжки и визуально убедиться в правильной работе системы. Как ведется монтаж напольного водяного отопления, показано в видеоролике:
Укладка теплоизолятора
Экструзионный пенополистирол и сшитый пенополиэтилен, только эти два материала можно применять для устройства теплоизоляции в системе водяных тёплых полов.
Перед укладкой листов теплоизолятора, по периметру комнаты приклеивают демпферную ленту толщиной 10-12 мм. Она служит не только для компенсации теплового расширения стяжки, но и для предотвращения ухода тепла в стены. По высоте, она должна выступать за границы верхнего слоя стяжки.
Листы теплоизолятора раскладывают вразбежку и обязательно на слой гидроизоляции. Для гидроизоляции лучше всего использовать полиэтиленовую плёнку толщиной 0,2 мм.
Если вы решились сделать толщину теплоизоляции 10 см, то будет лучше, если уложить два слоя плит толщиной 5 см. Обязательно с разбежкой между слоями.
Есть вариант использовать в качестве теплоизолятора специальные плиты, предназначенные для организации водяных тёплых полов. Их отличие в бобышках на одной из поверхностей. Между этими бобышками укладывают трубу. Но их стоимость неоправданно высокая. Кроме того, в таких плитах будут держаться далеко не все трубы. Например, полипропиленовые и полиэтиленовые трубы слишком упругие, для них потребуется дополнительная фиксация.
Крепление труб к теплоизолятору не осуществляется. Крепёж должен пройти сквозь слой пенополимера, и зафиксироваться в стяжке. Это очень трудоёмкий процесс, учитывая объём работы.
Оптимальным вариантом будет фиксация труб на сетке. При этом сетка будет служить именно для крепежа труб, а не для армирования стяжки.
Есть специальные сетки из двуосно ориентированного полипропилена, а можно применять простую кладочную сетку.
Выбор труб
Как выбрать трубу, чтобы сделать теплый пол своими руками без проблем? Нужно правильно выбрать материал. Применяют трубы четырех видов:
- полипропилен. Недостатки – ПП трубы не гнутся и соединяются при помощи пайки с муфтами. Монтаж труб из кусочков получается очень трудоемкий, толщина стяжки увеличивается минимум на 15 мм (муфта толще трубы);
- медь – самый лучший материал, но трубы очень дороги и требуют высокой квалификации монтажника;
- гофра из нержавеющей стали. Трубы гибкие и прочные, могут прослужить пятьдесят лет и больше. Не используют только из-за инерции мышления потребителей;
- из сшитого полиэтилена, или РЕ-Х.
Достоинства и недостатки
Теплые полы на сегодняшний день являются довольно популярными и используются многими владельцами частных домов. Теплоотдача в данных системах осуществляется за счет расположенных под напольным покрытием труб, по которым циркулирует разогретый теплоноситель, или же посредством электрических нагревательных элементов.
В результате пол нагревается и становится теплым на ощупь, что уже само по себе существенно повышает уровень комфорта в доме.
Среди положительных качеств теплого пола наиболее ярко выделяются следующие:
- Высокий уровень комфорта. Нагретый до определенной температуры пол позволяет ходить по нему босиком, не боясь какого-либо дискомфорта.
- Экономичность. Экономия при использовании теплых полов достигается за счет эффективного распространения энергии – она движется снизу вверх и обогревает только тот объем помещения, в котором тепло необходимо, т.е. лишние траты отсутствуют.
- Возможность настройки температурного режима. Теплый пол настоятельно рекомендуется оснастить электронным блоком управления, который позволит системе отслеживать текущую температуру в помещении и удерживать ее в заданных пользователем пределах.
- Простота монтажа. Обустройство теплых полов – это довольно простое занятие, особенно если речь идет об электрической разновидности системы. Водяной контур прокладывать сложнее, но даже его при желании вполне можно установить своими руками.
Недостатки тоже имеются:
- Высокая себестоимость. Для монтажа теплого пола потребуется немало материалов, да и на некоторые инструменты придется раскошелиться. Снизить уровень затрат можно только одним способом – выполнить всю работу по обустройству отопления самостоятельно.
- Уменьшение объема помещения. Толщина теплого пола может варьироваться в пределах от 7 до 12 см – и именно на эту высоту поднимается весь пол. Если потолки высокие, то особых проблем из-за этого не возникнет (разве что придется переделать пороги).
- Требовательность к напольному покрытию. Накрывать теплый пол можно только теми покрытиями, которые хорошо пропускают тепло. Лучше всего приобрести специализированные материалы, рассчитанные на использование в сочетании с теплыми полами. Неподходящее покрытие не позволит системе эффективно работать, а в случае с электрическими нагревателями еще и существует вероятность их поломки в результате перегрева.
Достоинства теплых полов существенны, а недостатки не носят критический характер, поэтому такие отопительные системы вполне можно использовать для отопления, как в качестве основного, так и в качестве дополнительного источника тепла.
Особенности водяного отопления
Несмотря на простое устройство – схему трубопроводов в бетонном полу, преимущество системы «водяной теплый пол»» — очевидно. Расход электроэнергии в этом варианте невысок. Основной источник тепла представляет котел, обладающий высоким коэффициентом полезного действия. Сухой воздух в доме, теплая поверхность пола создадут комфорт и уют в доме.
Главный и, пожалуй, единственный недостаток системы водяной теплый пол — это высокие финансовые затраты на монтаж этого вида отопления.
Материалы и компоненты конструкции должны обладать высоким качеством, долговечностью безаварийной эксплуатации.
- настильный способ, это укладка конструкции на деревянной или полистирольной поверхности. В этом методе исключены все операции, связанные с использованием воды, что значительно сокращает затраты времени на установку теплого пола. Укладка в специальные полистирольные или деревянные модули.
- водяной теплый пол на бетонной основе, должен иметь обработку поверхности стяжкой из бетонного раствора.
Современные мастера отдают предпочтение бетонной системе возведения водяного пола. Собранная конструкция трубопроводов заливается раствором бетона, которая исключает использование дополнительных тепловых разделителей.
Сделать качественную схему водяной теплый пол своими руками, невозможно без наличия комплектующих компонентов и материалов высокого качества. Их список должен быть составлен после выбора вида отопления. Примерный перечень необходимых компонентов:
- трубопровод металлопластиковый, представляющий многослойную гибкую конструкцию с идеально гладкой внутренней поверхностью;
- крепежные элементы для соединения труб;
- самоклеющаяся демпферная строительная лента;
- теплоизоляция полистирольная фольгированная, отражающая;
Водяной теплый пол можно сделать, используя следующие компоненты в обязательном порядке:
- плетеная или сварная армирующая сетка из проволоки или металлических прутьев;
- гребенки коллекторные;
- дополнительные компоненты в бетонный раствор
Эксплуатация теплых полов – правила и рекомендации
необходим постепенный набор температуры. Нельзя запускать систему на «максимум» после периода простоя (до полного охлаждения пола). Пользователи рекомендуют ступенчатое повышение – на 4-5 °С в сутки;
температура входящего теплоносителя не должна превышать 45 °С;
не рекомендуется включать/выключать систему часто. Это не приведет к дополнительной экономии;
нужно обеспечить оптимальную влажность в помещении. Сбалансированный микроклимат благоприятно скажется на здоровье человека.
Заключение
Помимо установки системы теплый водяной пол внутри дома, можно выполнять монтажные работы на улице, например, для устройства системы снеготаяния и антиобледенения (для обогрева пешеходной дорожки, входной зоны, крыльца, лестницы, стоянки авто и т.п.).
Алгоритм создания системы нагреваемого пола
На первом этапе строительства вам будет необходимо смонтировать шкаф водяного коллектора.
Монтаж шкафа водяного коллектора
Соберите соединительный циркуляционный узел. В его задачу входит регулирование потока теплоносителя, поддержание его заданных параметров, исключение случаем повреждения системы из-за перепадов давления.
Сборка циркулярного узла для теплого пола
Затем соедините и осмотрите коллекторный блок. В его задачи входит распределение потока теплоносителя по отдельным нагревательным контурам. Для большого помещения рекомендуется создание нескольких нагревательных контуров. В коллекторном блоке имеется подающий и обратные коллекторы, на которых монтируются расходомеры и запорные клапаны. При необходимости в клапанах могут быть установлены электрические сервоприводы, регулирующие силу потока воды.
Собранная конструкция устанавливается в коллекторный шкаф. С системой магистрального теплоснабжения он соединяется через шаровые краны.
Установка циркулярного узла в коллекторный шкаф
Тщательно уберите помещение, в котором вы собираетесь монтировать нагреваемый пол. При необходимости – пропылесосьте.
Убираем помещение перед установкой теплого пола
Проверьте уровень поверхности пола. Он должен быть строго горизонтальным.
Проверяем поверхность пола
После подготовки пола разложите вдоль периметра стен демпферную ленту. Она предохранит стяжку от возникновения трещин при тепловой деформации.
Укладываем демпферную ленту
Кроме того, демпферная лента уменьшает потери тепла через стены. Лента должна выступать над поверхностью будущей стяжки и финишным покрытием.
Укладываем демпферную ленту
Укладка демпферной ленты
Если ваше перекрытие может увлажняться снизу – разложите на полу гидроизоляционный и пароизоляционный материал, например плотную полиэтиленовую пленку.
Гидроизоляция пола – фото
Поверх разложите пенополистироловые плиты, которые одновременно будут выполнять роль тепловой изоляции и будут служить опорой для трубопроводов.
Укладываем пенополистироловые плиты
Для улучшения качества пола возьмите плиты, которые соединяются пазами по краям.
В соответствии с выбранной схемой раскладки разместите на плитах трубопровод водяного отопления пола.
Укладываем трубы водяного теплого пола
Для изгибания трубы воспользуйтесь специальной пружиной, в которой размещается трубопровод.
Вот так выглядит уложенный трубопровод теплоносителя
Как устроен водяной теплый пол
Система водяного теплого пола отлично подходит для частного дома. В городской квартире лучше воспользоваться другим вариантом, так как отопительный контур пола нельзя подключать к стояку центрального отопления.
Обогрев комнаты в такой системе происходит благодаря трубам, наполненным горячей водой, которые размещены под напольным покрытием. Один конец горячей трубы подсоединяют к подающему коллектору. Из этого коллектора вода поступает в отопительный контур и, проходя по нему, возвращается в другой – возвратный – коллектор.
Все коллекторы помещают в специальный шкаф и подключают к общей отопительной системе дома, которая использует в качестве нагревателя бойлер или котёл.
Порядок монтажа водяного теплого пола
Для начала, поверхность пола хорошенько очищается и выравнивается. Не допускайте перепадов по высоте более 10 мм.
Затем следует гидроизоляция, если таковая предусмотрена в вашем случае.
После этого, если предусмотрена теплоизоляция, укладывается она. Если она не требуется, к примеру теплый водяной пол монтируется на деревянном основании, то переходим к следующему шагу.
Закрепляем по периметру демпферную ленту
Важно учесть, что крепить ее надо по периметру именно отопительного контура, а не комнаты. Если помещение большое по площади, то его разделяют на несколько тепловых контуров
И лента укладывается по их периметру. Скажем, у вас гостиная 4х6 метров. Разделяете ее на 2 контура по 12 кв.м. и разгораживаете их демпферной лентой.
Следующим шагом, монтируем коллектор. От него начинаем делать разводку труб. Ту часть трубы, которая идет к контуру, можно утеплить вспененным полипропиленом. Так вы сможете точнее регулировать температуру в разных помещениях. Трубы крепим или на рейках, или специальными клипсами. Крепите не слишком жестко, ибо труба должна иметь возможность расширяться от температуры.
Если у вас предусмотрено армирование, то сверху трубы укладывайте сетку из проволоки или арматуры. Если армирование не требуется, то сетка может пригодится для крепления к ней трубы теплого пола. Тогда она укладывается ДО трубы.
Проверяем надежность собранной системы. Наполняем трубы водой и доводим давление в системе до 4-6 бар. Через сутки смотрим на предмет протечек и потери давления. Если все в порядке, приступаем к следующему шагу.
Выполняем стяжку и даем ей высохнуть в течение 28 дней. Заливка должна проходить при заполненной системе с рабочим давлением. Но включать подачу горячей воды не нужно, ибо стяжка должна сохнуть самостоятельно, убыстрять этот процесс не нужно.
Делаем финишную отделку пола и наслаждаемся комфортом теплых полов.
Как видите, сделать водяной теплый пол своими руками не такая уж и сложная задача. И поверьте, ваш потраченный труд окупится сторицей, когда вы ощутите всю прелесть ходить в холодную зимнюю пору по теплому полу. Не забывайте только, что теплый пол довольно инертная система отопления. И для его прогрева понадобится несколько дней. Поэтому не ждите суровой стужи, а включайте его при первых признаках заморозков.
