Особенности монтажа теплого пола под линолеум из нагревательного кабеля
Электрический кабель для теплого пола поставляется в бухтах, так называемыми нагревательными секциями. Его укладывают на утепленное основание пола зигзагами и крепят к монтажной или армирующей сетке, с таким расчетом чтобы максимально равномерно распределить тепло, а сверху устраивают цементно-песчаную стяжку. Преимуществом этого вида электрического пола является то, что увеличивая или уменьшая расстояние между витками можно изменять мощность нагрева. Кроме этого сам нагревательный кабель обойдется дешевле, чем нагревательные маты или пленочные элементы. Недостатками можно считать более сложный и трудоемкий монтаж и необходимость относительно толстого слоя стяжки.
Порядок работ при монтаже кабельного теплого пола под линолеум
- Прежде, чем приступить к работам по монтажу теплого пола из нагревательного кабеля, как впрочем и других его видов, необходимо подготовить поверхность основания пола: очистить от пыли и отслоений, заделать щели, а при необходимости и выровнять.
Рассчитать необходимую мощность теплого пола и приобрести требуемую для этого длину кабеля и термостат. Составить схему расположения кабеля с учетом того, что расстояние между его витками должно быть минимум 7,5 см, до мебели – 10 см, а нагревательных приборов – не менее 20 см. Выбрать место на стене для размещения термостата.
- На основание уложить гидроизоляционный материал, размеры которого должны быть такими, чтобы можно было сделать припуски на стенах с учетом толщины утеплителя, кабеля и высоты стяжки над кабелем. В месте соприкосновения стен и будущей стяжки, для компенсации ее расширения при застывании, по периметру, приклеить демпферную ленту.
- Уложить теплоизоляционный материал. Если основание уже было утеплено раньше, то достаточно будет уложить пенофольгированный материал, толщиной 0,5 см. Если же основание холодное, то слой утеплителя должен быть не менее 5 см. Лучше всего, для этого подойдет экструдированный пенополистирол или, по-другому, пеноплекс. Для балкона или лоджии этот слой должен быть увеличен до 10 см.
Если в качестве утеплителя используется пеноплекс и поверхность утеплителя ровная, с перепадами высоты не более 2-3 мм, то сверху по нему можно укладывать нагревательный кабель. Но лучше всего, по утеплителю уложить сначала теплоотражательный материал: фольгу или пенофольгированный материал. Если же поверхность получилась недостаточно ровной или в качестве утеплителя используется обычный пенополистирол (пенопласт), то лучше сверху по теплоизоляционному слою сделать черновую армированную стяжку, а после ее высыхания уложить на нее фольгу.
- Монтаж нагревательного кабеля осуществляется в соответствии с ранее составленной схемой. Кабеля не должны быть расположены ближе 7,5 см друг к другу или пересекаться. Их изгибы должны быть плавными, а положение фиксируется с помощью специальной монтажной ленты.
- На стене, на высоте около 1 м от пола монтируется терморегулятор (термостат). Предварительно, в стене делаются штробы: для кабелей подачи напряжения и заземления, а также кабеля температурного датчика, который помещается в гофрированную пластиковую трубу.
- Гофрированная труба с температурным датчиком монтируется с таким расчетом, чтобы датчик находился на расстоянии 0,5-1 м от стены. Изгиб гофры в месте перехода «стена-пол» должен быть плавным, чтобы не произошло повреждение кабеля.
- Соединение нагревательных и силовых кабелей выполняется с помощью соединительных муфт. Кабели соединяются в одну систему, которая обязательно должна иметь подсоединение к заземляющему контуру.
После окончании монтажа системы кабельного теплого пола делается визуальная проверка целостности всех элементов и правильности их соединения. После чего выполняются замеры целостности цепи и сопротивления изоляции с помощью тестера и мегомметра (сопротивление изоляции должно быть не менее 10 МОм.
- Делается цементно-песчаная стяжка, толщина которой должна быть такой, чтобы нагревательные кабели были защищены слоем не менее 3 см. После высыхания стяжки, если ее поверхность достаточно ровная (отклонения не более 2-3 мм), то на неё можно укладывать линолеум. Если же имеются большие отклонения от плоскости пола, то лучше ее выровнять с помощью самовыравнивающейся смеси и только после этого укладывать линолеум.
Выбор линолеума
Строительные рынки и магазины предлагают множество вариантов напольных покрытий различного состава, толщины и расцветок. Стоимость их так же колеблется в достаточно широком диапазоне. И лишь небольшая категория покупателей руководствуется не стоимостью и внешней красотой, а составом материала.
Существует несколько видов линолеума:
- из ПВХ, довольно широко представлен на внутреннем рынке;
- натуральный;
- глифталевый;
- резиновый.
При покупке напольного материала следует внимательно изучить техническую документацию, предоставить которую должен продавец товара. Производители обозначают специальной маркировкой возможность использования линолеума под инфракрасный пленочный пол.
Специальная маркировка на упаковке
Глифталевый линолеум имеет тканевую основу, а его поверхность защищена сверхпрочным глифталевым лаком. Этот вариант считается самым оптимальным для монтажа теплого пола. У такого материала есть свой минус — достаточно высокая цена.
Резиновый линолеум — самый дешевый в группе напольных покрытий, его использование для теплого пола допустимо. Однако из-за низких качеств материал не нашел широкого применения.
Важным значением для использования напольного покрытия для ИК пола является его теплопроводность. Материал с низким показателем теплопроводности не подходит для монтажа теплых полов, в этом случае велик риск высоких затрат на электроэнергию при низком качестве обогрева.
Утепленный линолеум на толстой основе не подходит для укладки на слой инфракрасного пола. Эффективность обогрева в таком варианте снижается до минимума. Нужно учитывать и то, что тонкий линолеум не способен скрыть дефекты пола. Укладывать такой материал следует очень аккуратно.
Линолеум и система с подогревом: чего следует опасаться?
Всем известно, что линолеум – довольно эластичный синтетический материал, способный менять свою структуру под воздействием внешней среды. Например, он боится перепадов температуры воздуха в помещении, а точнее, слишком высоких или низких показателей.
Возникает вопрос: как реагирует полотно на близко расположенный источник тепла – водяной, электрический или ИК теплый пол? И могут ли они сочетаться, будучи слоями одного напольного покрытия?
Практика укладки теплого пола под линолеум существует давно, и каких-то особых противопоказаний к использованию этого тандема нет, однако при выборе и обогревательной системы, и линолеума необходимо учитывать их характеристики.
На упаковке с рулоном напольного покрытия обязательно должна присутствовать пиктограмма, указывающая на возможность использования его в сочетании с теплым полом
Обогревательная система, в свою очередь, должна представлять собой однородное гладкое покрытие, без выступов, так как укладка линолеума производится только на ровную поверхность. Для обеспечения данного пункта нередко на теплый пол кладут еще один слой фанеры.
Если пренебречь одним из условий монтажа, линолеум при нагревании будет растягиваться, а при остывании сжиматься и коробиться, и уже через месяц потеряет форму и цвет.
Вариант с линолеумом подходит, если на бетонное или деревянное основание укладывают водяной или ИК теплый пол, в других случаях могут возникнуть трудности. Чтобы избежать их, рассмотрим более подробно характеристики всего перечисленного материала.
Расчет материалов и подготовка инструмента
Инструментарий, требуемый для проведения монтажа:
- односторонний и двусторонний строительный скотч для фиксации основания и пленки;
- перфоратор;
- болгарка и наличие отрезного диска для разрезания камня;
- ножницы;
- шпатель с зубчиками;
- плоскогубцы;
- строительный уровень;
- кисточка с широким основанием;
- миксер для строительных целей;
- емкость для смешивания растворов.
Для выполнения монтажа теплого пола потребуется подготовить материалы:
- теплоизоляционная подложка, которая укладывается под теплое пленочное основание;
- пленка, изготавливаемая из полиэстера и нагревающих компонентов. В качестве компонентов применяется карбоновая паста с соединением при помощи медных перемычек;
- температурный датчик и терморегулятор, которые предоставляют возможность автоматического изменения температуры пленочного теплого пола. Эти элементы также обеспечивают смену температурного режима на основании факторов внешней среды;
- битумный изолятор для защиты электросоединений;
- клеммы, которые осуществляют соединение контактов проводов электросети и кабелей теплого пола.
Также необходимо приготовить отделочные материалы, используемые в качестве напольного покрытия. Если размер пленочных полос не подходит для установки в помещение, их допускается разрезать.
Однако проводить данную процедуру нужно максимально осторожно, предварительно убедившись, что производитель конкретной модели позволяет это делать. При спаивании шина, проводящая электричество, существенно нагревается, в результате повышается опасность повреждения места контакта провода
Это способно во множестве случаев способна стать причиной поломки всей коммуникации. Установку и подключение следует производить с использованием обжимных соединяющих элементов
При спаивании шина, проводящая электричество, существенно нагревается, в результате повышается опасность повреждения места контакта провода. Это способно во множестве случаев способна стать причиной поломки всей коммуникации. Установку и подключение следует производить с использованием обжимных соединяющих элементов.
Укладка нагревательной пленки
Контур отопления должен быть рассчитан заранее с учетом обхода мест установки корпусной мебели, ванн и не посещаемых зон. При этом допускается укладка пленки под кухонным гарнитуром и мебелью на дистанционных ножках.

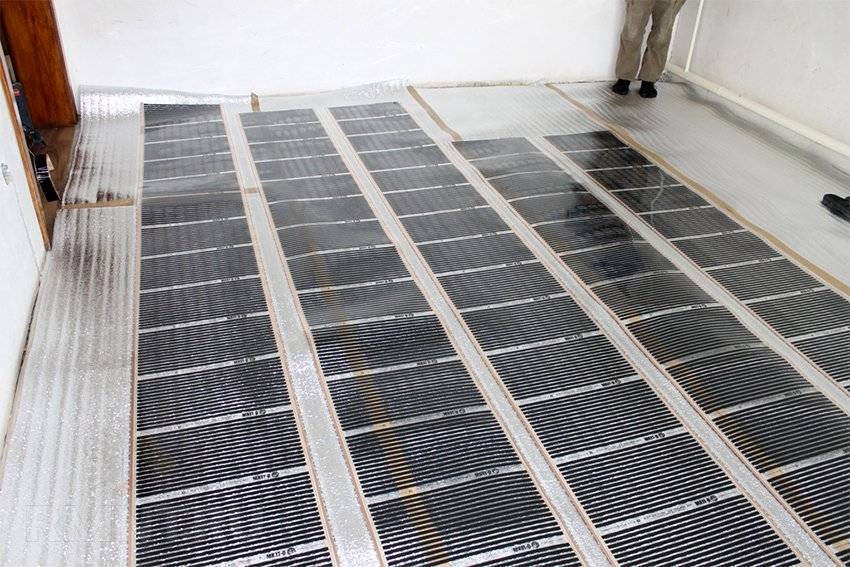

Уложите пленку на подложку рядами, соблюдая рекомендованную дистанцию от стен в 30–200 мм. При укладке пленку допускается резать поперек, если остатков рулона не хватает по длине, пленку можно нарастить, сохраняя на стыке зазор в 20 мм.

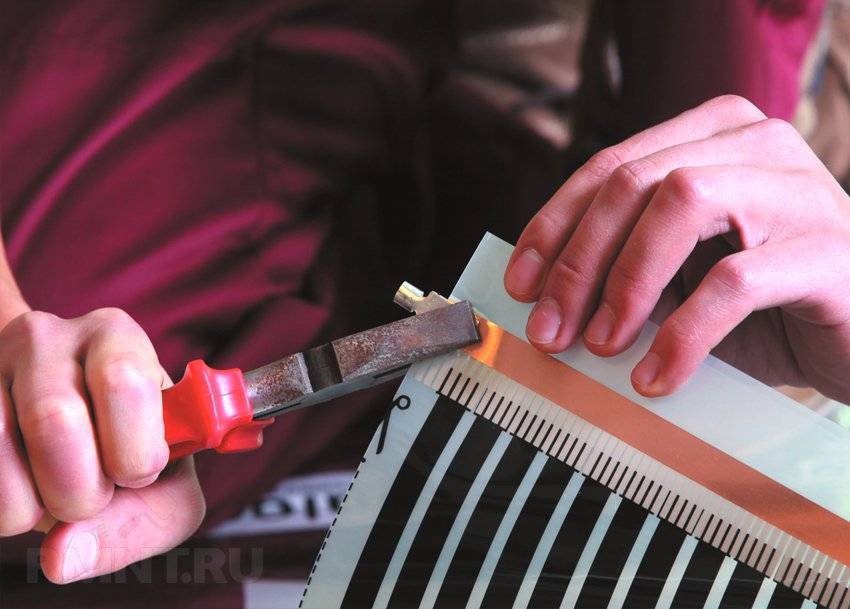

Питание пленки выполняется двумя одножильными многопроволочными проводами в негорючей изоляции. Подключение выполняется прокалывающими зажимами: сначала провод обжимается пассатижами в хвостовике, затем губки прикладываются к металлу контактной площадки и сдавливаются.

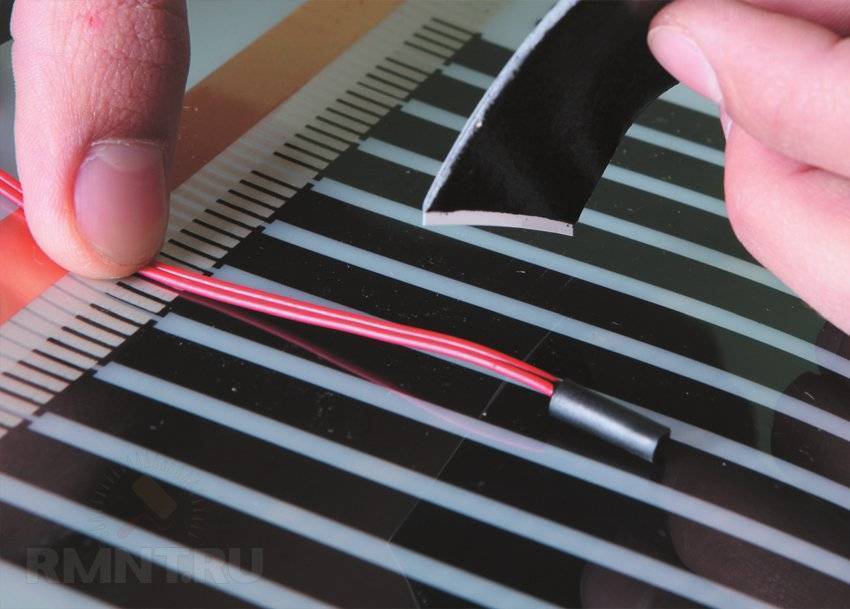

Места подключений проводов и открытые срезы контактных шин изолируются клеящейся битумной пленкой с двух сторон.
Датчик температуры устанавливается под пленкой в любом месте. В местах установки датчика, изоляции контактов и торцов пленки в лавсановой подложке вырезают небольшие участки и прячут в них выступающие элементы. Все провода также укладываются в подрезанные ножом канавки, после чего поверхность проклеивается прозрачным скотчем. Им же соединяют стыки пленки, чтобы избежать сдвига.
Нагревательные элементы нужно защитить от истирания полиэтиленовой пленкой. Еще лучше использовать для этого специальную заземляющую подложку, которая рассеивает электромагнитное излучение пола и служит верхней контактной основой для более корректной работы дифференциального выключателя.
Проверка работы теплого пола
Теперь можно выполнить тестирование системы инфракрасного пола. Для этого включают подачу электроэнергии и ждут, когда начнется нагрев. Для проверки следует сравнить интенсивность прогрева каждой отдельной полосы, степень нагрева должна быть одинаковой.
Все места изоляции проверяют отверткой-индикатором, чтобы убедиться в отсутствии напряжения на этих узлах. Если в результате тестирования выявлены проблемы, их нужно устранить: исправить огрехи монтажа, улучшить изоляцию и т.п.
Когда система продемонстрирует достаточно высокое качество функционирования, ее отключают от электропитания. Затем сверху укладывают слой пароизоляционной полиэтиленовой пленки. Действовать следует аккуратно, чтобы не повредить термопленку и не сдвинуть ее.
Слой пароизоляции также соединяют и фиксируют скотчем.
Выбор подходящей марки линолеума
Бытует мнение, что линолеум — это полностью синтетическое напольное покрытие, которое при нагреве выделяет опасные для здоровья химические вещества, например, фенол.
Также в упрек линолеуму ставят плохую способность переносить нагрев. Под воздействием высоких температур покрытие может заметно деформироваться.
Мармолеум – это разновидность линолеума, изготовленного из натуральных материалов. Такое покрытие прекрасно выглядит и сочетается с теплым полом
Наконец, изначально материал создавался не для того, чтобы передавать тепло, а чтобы защищать от проникающего снизу холода. Все это верно, но лишь отчасти. Линолеум отличается простым монтажом и умеренной стоимостью, поэтому он остается исключительно популярным напольным покрытием.
Современные технологии и разработки позволили производителям создать новые виды линолеума. Среди них есть и такие, которые прекрасно передают тепло, переносят умеренный нагрев без ущерба для внешнего вида и не выделяют никаких опасных испарений.
Можно выделить пять основных видов линолеума:
- алкидный или грифталевый;
- нитроцеллюлозный, он же коллоксилиновый;
- релин или резиновый;
- виниловый, а точнее ПВХ;
- натуральный, известный как мармолеум.
Не вдаваясь в подробности технологии производства, сразу же можно отметить, что первые три варианта для использования с теплым полом категорически не подходят. Все они плохо реагируют на нагрев, а релин и вовсе не подходит для применения в жилых помещениях.
Галерея изображений
Фото из
Выбор линолеума в специализированном маркете
Допустимый к применению мармолиум
Линолеум с теплоизоляционной подложкой
Сухая стяжка для укладки покрытия
Самый популярный вариант линолеума – это его ПВХ-версия. Такое покрытие очень разнообразно по дизайну и толщине, относительно безопасно, и отличается приятно умеренной ценой. После монтажа виниловое покрытие почти всегда источает не особенно приятный характерный запах, который выветривается со временем.
Тем не менее, линолеум ПВХ не опасен, он подходит для помещений, в которых живут люди. При покупке рекомендуется изучить маркировку материала, на упаковке должна иметься отметка о том, что это покрытие предназначено для монтажа по системам теплого пола.
Например, обычный линолеум может быть снабжен дополнительным слоем теплоизолирующего материала, который над теплым полом совершенно не нужен.
Не всякий линолеум подходит для укладки поверх систем теплого пола. Маркировка на упаковке напольного покрытия поможет выбрать подходящий материал (+)
Натуральный линолеум, он же мармолеум, это передовое слово на рынке напольных покрытий. В состав материала входят исключительно естественные компоненты, такие как измельченная кора пробкового дерева, сосновая смола и льняное масло, порошковый известняк и красители натурального происхождения.
Разумеется, при нагреве такой материал не может выделять никаких вредных веществ, только натуральные испарения. Мармолеум чувствителен к сильному нагреву, поэтому к вопросу выбора температурного режима для такого покрытия приходится подходить очень ответственно. Впрочем, это верно и в отношении виниловых материалов.
В вину мармолеуму можно поставить разве что солидную цену, но высокая износостойкость и безопасность материала полностью оправдывают такие затраты. Мармолеум не изменяет цвет со временем, а также эффективно сопротивляется возгоранию.
Подбирая линолеум для теплого пола, нужно уделить внимание толщине материала. Слишком тонкое покрытие обнажит все неровности основания, в чрезмерно толстый материал снизит эффективность обогрева помещения
Свойства
Рассмотрим отличительные особенности линолеума в сравнении с другими видами напольных покрытий.
Эксплуатационные характеристики:
- простота монтажа, демонтажа;
- практичность при уходе, эксплуатации;
- устойчивость к износу;
- водоотталкивающие свойства;
- устойчивость к загрязнению, образованию пятен;
- наличие видов, которые не деформируются при воздействии высокой температуры;
- хорошая совместимость с другими строительными материалами;
- широкий выбор продукции по ценовым показателям;
- линолеум из натуральных материалов обладает свойством антистатика, низкой горючестью, устойчивостью к кислотам и щелочам.
У линолеума немало плюсов – это и широкий ассортимент, и устойчивость к влаге, перепадам температур, «химии»
Список положительных свойств дополняется минусами.
Среди недостатков специалисты отмечают:
- неустойчивость к низким температурам;
- изменение цвета;
- стирание;
- подверженность к воздействию плесени и микроорганизмов;
- неприятный запах линолеума из ПВХ.
Широкий выбор продукции позволяет определиться с соотношением цены и качества отделочного материала.
Если линолеум некачественный, со временем он может выгореть и истереться
Инфракрасный теплый пол под плитку: особенности укладки
Монтаж ИК полов под плитку не так сложен, как может показаться на первый взгляд
Но тут есть несколько нюансов, которые важно обязательно учитывать. Для начала нужно побеспокоиться о материалах и инструментах, которые могут понадобиться для работы
Это могут быть теплоотражающая подложка, непосредственно сама ИК пленка в необходимом количестве, лента для изоляции проводов, кафель и клей для него, скотч, гофрированная трубка, гипсокартон, зажимы контактные, полиэтилен, провода для подключения, ножницы и т. д.
Инфракрасный пол — монтаж
Для укладки и плитки, и ИК системы подогрева нужно ровное основание. Поэтому оно должно быть очищено от мусора и осмотрено на наличие повреждений, выступов. Никакого рельефа на нем быть не должно – все трещины заделываются, а выпуклости рекомендуется сошлифовать.
Также к предварительным работам по монтажу системы ИК полов относится создание схемы укладки ИК пленки и размещения различных элементов типа терморегулятора. При этом должно учитываться и месторасположение крупногабаритной мебели, и места, где пленка монтироваться не будет
Важно помнить, что все провода, идущие от системы подогрева к терморегулятору, должны быть уложены в гофру и желобок, проштробленный в стене. Однако не всегда штробить стены есть необходимость
Иногда провода укладываются в пластиковый узкий канал, который крепится на поверхность стены.

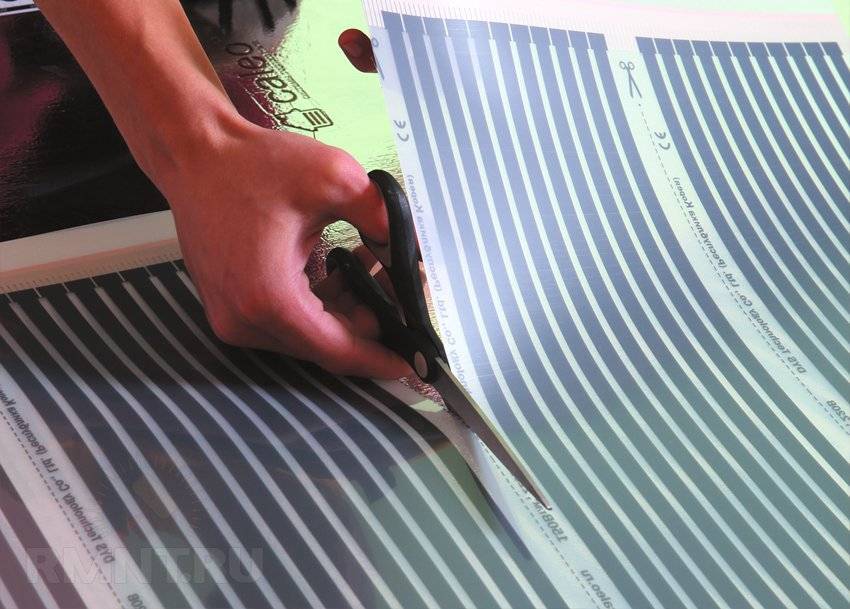

Как резать инфракрасную нагревательную пленку
Все монтажные работы должны производиться при температуре воздуха свыше 0 градусов, а также при влажности не более 60%
Также важно обязательно всю систему заземлить
Особое внимание уделяется изоляции контактов, а также возможным местам повреждения пленки
Таблица. Виды монтажа ИК пленки.
| Вид | Описание |
|---|---|
Сухой | Применяется при монтаже на поверхности ИК пленки ламината, ковролина. Для монтажа плитки используется, но редко. Подразумевает тщательное выравнивание поверхности, укладку теплоизоляционного материала и непосредственно самой пленки, затем – монтаж защитного пленочного слоя (полиэтилена), листов гипсокартона и непосредственно самой кафельной плитки, которая закрепляется при помощи клея. В этом случае пленка не подвергается контактам с едкими веществами и прослужит долго. Но вот высота основания в этом случае получается довольно значительной, что не всегда актуально. К тому же такой способ проведения работ обойдется дороже. |
Мокрый | Используется для укладки плитки кафельной, камня и т. д. Так называемый классический метод. Работы будут стоить дешевле, чем при сухом типе монтажа, но они гораздо сложнее. В этом случае также подготавливается поверхность, затем укладывается теплоотражатель, на который монтируется ИК пленка. Далее она закрывается пленкой полиэтиленовой, армируется и заливается смесью для наливных полов. Плитка керамическая монтируется классическим методом (на клей) поверх этого слоя после его высыхания. Систему теплого пола можно запускать в работу примерно через неделю после укладки плитки. |
Как протестировать функциональность нагрева пола
Тестируем систему
Установите показатель нагрева на терморегуляторе в 20–25°С, подождите несколько минут. Проверьте рукой, прогреваются ли все установленные пленочные нагреватели. Отключите питание полностью, проверьте нагрев мест соединений проводки. Они должны иметь такую же температуру, как и пленка. Если она значительно выше, значит контакты ненадежные. Нужно их проверить, обязательно найти и устранить причину чрезмерного нагрева.
Подготовка основания
Какой бы вариант ни был выбран, дощатое покрытие, тем более, если оно не новое, требует определенной подготовки.
- Чтобы система «теплого пола» была эффективной, на деревянном полу следует ликвидировать все щели и зазоры.
- Если дощатый пол новый, не пропитан олифой и не покрыт краской, то его следует покрыть антисептическим средством и дождаться его просыхания.
«Облагораживание» старого деревянного покрытия фанерой
При выборе для монтажа пленочной инфракрасной системы поверхность дощатого покрытия должна быть идеально ровной. Если на нем есть существенные перепады или некоторые доски выступают выше других, то придется применить циклевку или настелить сверху листы фанеры. Края листов выравнивающего покрытия должны лежать в одной плоскости, не выше и не ниже уложенного рядом фанерного полотна. Кроме этого, они должны быть плотно подогнаны друг к другу.
Укладка водяного пола не требует столь тщательного выравнивания – здесь будет выполняться настил из досок с вырезанными пазами для укладки труб. Но заделку щелей и обработку деревянного основания нужно будет провести обязательно, если на его поверхность не будет монтироваться фанера.
Правила эксплуатации пола с обогревом
С целью улучшения условий пользования пленочным теплым полом, который имеет покрытие из линолеума, следует придерживаться определенных правил:
- Не нужно нагревать материал до температуры свыше +26°С. При продолжительном нагреве до высоких температур линолеум может начать выделять неприятный запах, расслаиваться, поменять первоначальную расцветку, размягчиться и стать менее прочным.
- При укладке этого покрытия нельзя пользоваться мастиками, поскольку они станут источником вредных выделений. В случае неравномерного нагрева использование мастик приводит к вспучиванию линолеума, а устранять такой дефект достаточно сложно, а иногда и невозможно. Материал просто расстилают по поверхности пола. Для недопущения подвижек его можно зафиксировать в незаметных местах степлером.
- Нельзя допускать наложения полос термопленки. Если планировка помещения сложная, то лучше сделать небольшой участок напольной поверхности без обогрева.
- При укладке линолеума нужно, чтобы температура в помещении не превышала 18 градусов тепла, иначе могут появиться складки, с которыми справиться трудно. Также нельзя этот материал стелить на горячую поверхность.
- Конструкцией теплого пола не рекомендуется пользоваться в качестве основной отопительной системы. Прогреть помещение до комфортной температуры можно только при нагреве свыше 28 градусов, а при использовании линолеума этого делать нельзя.
- Настройку рабочего режима теплого пола в деревянном доме под линолеум допускается делать лишь только после детального изучения инструкции производителя. В течение первых дней эксплуатации желательно часто проверять надежность системы.
Обустройство пола с обогревом под линолеум лучше доверить профессионалам, имеющим большой опыт подобной работы.
Оптимальный выбор – инфракрасный нагрев под линолеум
Есть несколько причин считать инфракрасную пленку лучшим выбором для монтажа теплого пола при укладке линолеума. Такие варианты как водяной или электрический теплый пол в виде кабеля требуют больше усилий и затрат для монтажа.
Их укладка связана с устройством цементной стяжки, а это работа мокрая, да и для высыхания такого теплого пола понадобится немало времени. Инфракрасную пленку уложить можно проще, быстрее и возиться с раствором лишний раз не придется. Стоит вспомнить и о высокой пожарной безопасности этой системы.
Инфракрасный теплый пол, который правильно установлен и эксплуатируется с соблюдением всех требований, практически никогда не ломается.
На этой схеме продемонстрировано устройство инфракрасного пола под линолеум. Толщина системы невелика, поэтому высота напольного покрытия изменится незначительно
Обеспечить правильный нагрев – ключевая задача при устройстве теплого пола в сочетании с линолеумом, который очень чувствителен к нагреву.
Во-первых, это напольное покрытие нельзя нагревать слишком сильно, для температурного режима при его эксплуатации существуют определенные ограничения.
Во-вторых, неравномерный нагрев также может погубить линолеум. На таких участках он может испортиться, что проявляется в виде деформации, искажения цвета, изменения фактуры, отставания от основания и т.п
Поврежденное покрытие менее устойчиво к механическому воздействию, при неосторожном обращении его легко разорвать или нанести другие повреждения
Кроме того, избыточный нагрев линолеума может вызвать выделение опасных для здоровья веществ, например, фенола.
Инфракрасная пленка позволяет обеспечить и равномерный обогрев, и нормальный температурный режим в силу особенностей системы теплого пола этого типа. Для линолеума лучше всего выбирать систему, мощность которой не превышает 150 Вт на кв. м.
Необходимые расчеты стоит поручить опытному электрику.
Подключение конструкции и изоляция
Инфракрасный пленочный теплый пол под линолеум необходимо монтировать согласно требованиям ПУЭ. Изготовитель пленочного покрытия сопровождает свой товар полным комплектом всех необходимых соединителей и изоляционным материалом, а так же подробной инструкцией монтажных действий. Теплые полы под линолеум своими руками послужат долго и будут безопасными, если все рекомендации будут соблюдаться.
Медная шина в области разрезов тщательно проклеивается битумным материалом. В точки будущих соединений кабеля и шины устанавливают контактные зажимы. Все детали шины между собой фиксируются скотчем для того, чтобы избежать сдвигов при укладке. Подготовленную конструкцию внимательно осматривают и проверяют. Убедившись, что все сделано правильно, подсоединяют провода.
Провода лучше залудить чтобы не было рекреации окисления
Для того, чтобы не происходило окислительных реакций, окончания проводов лучше залудить. Необходимо проверить контакты и полностью изолировать их с обеих сторон битумной изолентой. Недопустимо наложение деталей пленки друг на друга.
