Балки и пол
Устройство пола второго этажа по деревянным балкам имеет свои технологические особенности.
- Балки относятся к части конструкции дома, делая его более крепким. Балки надежно крепятся к несущим стенам, что делает таким же надежным и пол.
- Малый вес строительных материалов, которыми зашивается нижняя часть перекрытия.
- Низкие затраты на сооружение подобных полов. Несмотря на это, пол второго этажа по деревянным балкам имеет свои недостатки. Опираясь на несущие стены, он обладает повышенной шумопроводностью, что негативно сказывается на проживание в таком жилище. Если об этом подумать и лаги перекрытия второго этажа установить на звукоизоляционные подкладки, то проблема будет решена. К сожалению, такой подход снижает несущие характеристики строения в целом.
Самостоятельное устройство деревянного перекрытия второго этажа
Деревянные дома в свое время пользовались огромной популярностью, потом с развитием современных строительных материалов они немного ушли на второй план. Но сегодня деревянные постройки вновь обретают былую славу. Это связано с тем, что только в доме из дерева атмосфера наполнена гармонией и спокойствием. Отделка в таком доме может быть выполнена из любого материала. Но это не очень целесообразно, поскольку стены, выполненные из бревен, смотрятся куда привлекательнее и натуральнее, чем краска или обои.

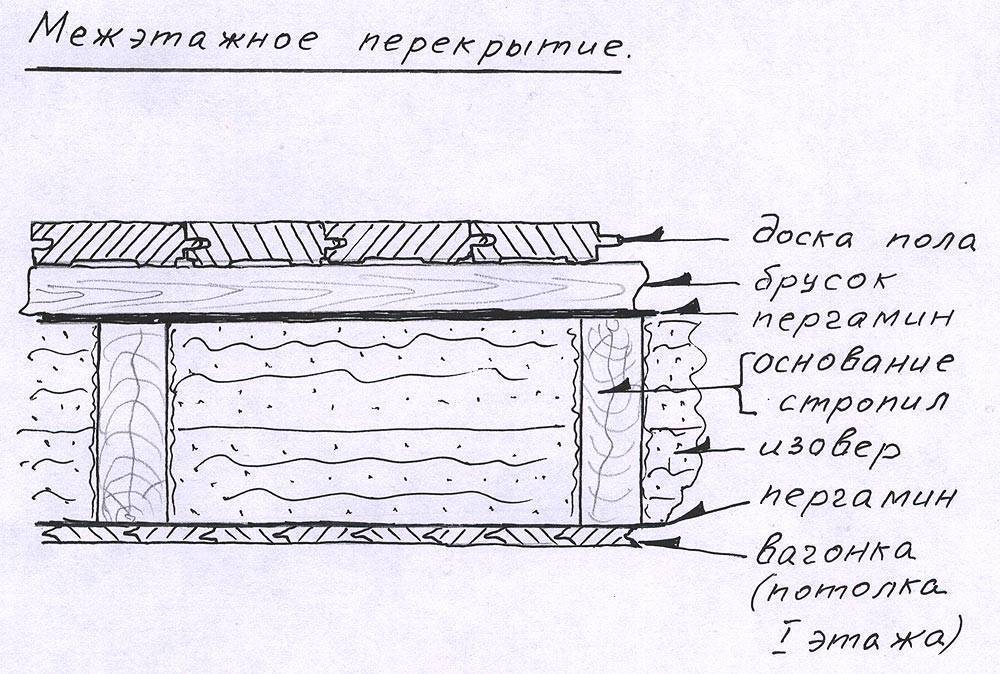

Схема межэтажного перекрытия в деревянном доме.
Но вопрос отделки поверхностей будет зависеть только от личных вкусовых предпочтений. Что касается устройства деревянного перекрытия второго этажа, оно выполняется также из балок. Другого варианта быть не может. На деревянные стены не укладываются железобетонные плиты. В готовом виде полностью вся конструкция выполнена из природного материала – дерева.
А если ванная комната?
Если на втором этаже предполагается обустройство ванной комнаты и туалета, необходимо перед заливкой бетонного перекрытия предусмотреть места под коммуникации, в частности канализационный слив и трубы под воду. Если перекрытие пола второго этажа деревянное, необходимо учитывать нагрузки, которые будут действовать в месте расположения ванной комнаты.
Ванна весит около 200 кг, и вес еще удвоится при заполнении водой. Соответственно, обычную нагрузку, действующую на деревянные перекрытия, необходимо удвоить. Один из выходов – увеличить размер сечения балок, и уменьшить расстояние между ними в месте предполагаемой ванной комнаты
Особое внимание нужно уделить влагоотведению и дополнительной защите древесины, чтобы исключить образование плесени и, как итог, гниение деревянных конструкций
Доску на пол лучше использовать из лиственницы, вяза или ольхи, так как данные породы древесины, находясь во влажной среде, делаются только прочнее и долговечнее. Если в ванной комнате предусмотрен душ, необходимо будет выполнить отвод воды, как правило, в данном случае используют трап с сухим запирающим элементом. Монтаж необходимо проводить таким образом, чтобы через сливной трап уходила вся вода, которая попадает на пол душевой комнаты. Гидроизоляционные материалы должны обладать высокой адгезией и иметь достаточную эластичность.
Устройство защиты деревянного перекрытия между этажами
Видычастных домов бывают самые различные точно так же, как и их внутренний состав. Однако, чтобы его построить и жить без проблем, нужно тщательно позаботиться о выборе материалов, проведении перекрытий, грамотной защите материалов.
На этапе проектирования составляется схема будущей конструкции, а также план, в котором должен учитываться не только размер здания, но и то, как она будет защищена от различного рода последствий. Защита требуется от пожара и биологического влияния внешней среды.
Что касается горючести, то каждое полотно имеет свою степень пожаростойкости, однако, выбирая такие банальные материалы, как плиты ОСБ, щиты ОСП или клееный брус, нужен специальный антисептик глубокого проникновения, который предотвратит не только гниение и плесень, но и воспламеняемость.
Лучше отделать помещение, в котором будет установлена печь или камин, металлическим полотном, таким образом, можно предотвратить распространение огня.
Защитить деревянные перекрытия между этажами от негативного воздействия влаги можно с помощью клеенки
В продажу поступают самые различные составы, способные предотвратить возгорание дерева, и выбирать их нужно по:
- Глубине проникновения;
- Сроку эксплуатации;
- Огнестойкости.
Пропитка проводится на этапе, когда осуществляется черновой ремонт, и лучше осуществлять обработку не менее двух раз, после того как тщательно высохнет каждый слой. На этапе проектирования нужно, учитывать и тот момент, сколько определенный вид древесины может выдерживать воздействие огня.
Лучше всего обладают устойчивостью к огню материалы, у которых поперечное сечение 11х24 см, если пролет по ширине составляет 5,8-5,85 м.
Не менее важно защитить дерево от воздействия биологического воздействия, например, воды, за счет которой начинается разрушение древесины, образование плесени и образование микроорганизмов, таких как грибок. Очень редко, но возможно встретить в домах из деревянного бруса насекомых, которые образуются, в первую очередь, в полотнах, которые при строительстве были не обработаны и стали постепенно увлажняться
Каркас пола
Основные элементы деревянного пола
Вначале изучим основные составляющие элементы и главные правила:
- Подпольное пространство от подкладок до доски пола должно быть не менее 1 см (и не более 25 см для полов на грунте). Это нужно для хорошей вентиляции внутри каркаса.
- Лаги – это поперечные бруски, которые служат основанием под дальнейшую обшивку досками. Они могут опираться на балки, бетонную плиту, столбики и даже на грунт (при использовании подкладок).
- Ширина лаг при укладке на плиту должна быть в пределах 80-100 мм и 100-120 мм при укладке на столбики или балки. Толщина при укладке на плиту должна быть 25-40 мм, а при укладке на столбики – 40-50 мм.
- Балки – это горизонтально уложенные конструктивные элементы, которые выполняют несущие функции. Они имеют опоры минимум в двух точках на несущие стены.
- Столбики (подкладки) используют для выравнивания основания. Для лаг толщиной 40-50 мм подкладки устанавливаются каждые 80-110 см.
- Шаг укладки лаг зависит от толщины обшивки. К примеру, если вы используете самую тонкую половую доску 21 мм, то шаг укладки лаг не должен превышать 30 см.
- Оптимальнее всего использовать более толстую половую доску 35 мм, и делать стандартный шаг укладки в 60 см, особенно если вы собираетесь утеплять основание. Так вам не придется подрезать утеплитель по ширине.
Черновой пол на чердачном перекрытии
Имеет несколько вариантов, мы для примера рассмотрим самый сложный из них. Подшивку потолка лучше делать до начала монтажа чернового пола, но это условие необязательно. При работе с утеплителями из минеральной ваты рекомендуется использовать респиратор или маску для защиты органов дыхания, на руки надевайте прорезиненые перчатки.
Устройство деревянного междуэтажного перекрытия
Так как потолочное покрытие отсутствует, прибейте снизу пароизоляционную мембрану. Крепите ее надежно, она первое время будет удерживать вес утеплителя.
Для более безопасного передвижения можно соорудить из досок небольшой трапик
Шаг 1. Начинайте укладывать утеплитель в пространство между балками чердачного перекрытия
Мы уже упоминали, что во время расчетов расстояния между балками нужно принимать по внимание стандартную ширину материалов для теплоизоляции. Укладывайте максимально плотно, если есть два слоя, то их стыки следует смещать
Укладка утеплителя
Процесс укладки утеплителя
Еще одно фото процесса
Шаг 2. Положите ветрозащитную и парозащитную мембрану. Рулонная миновата легко насквозь продувается сквозняками, а вместе с поступлением свежего воздуха удаляется тепло. Мембраны фиксируются к балкам степлером. Профессиональные строители не рекомендуют сильно натягивать мембраны, желательно, чтобы они свободно лежали поверх утеплителя. В случае протечек вода не будет попадать на утеплитель сквозь отверстия, проделанные скобами степлера.
При работе используйте защитную маску
Также потребуются перчатки

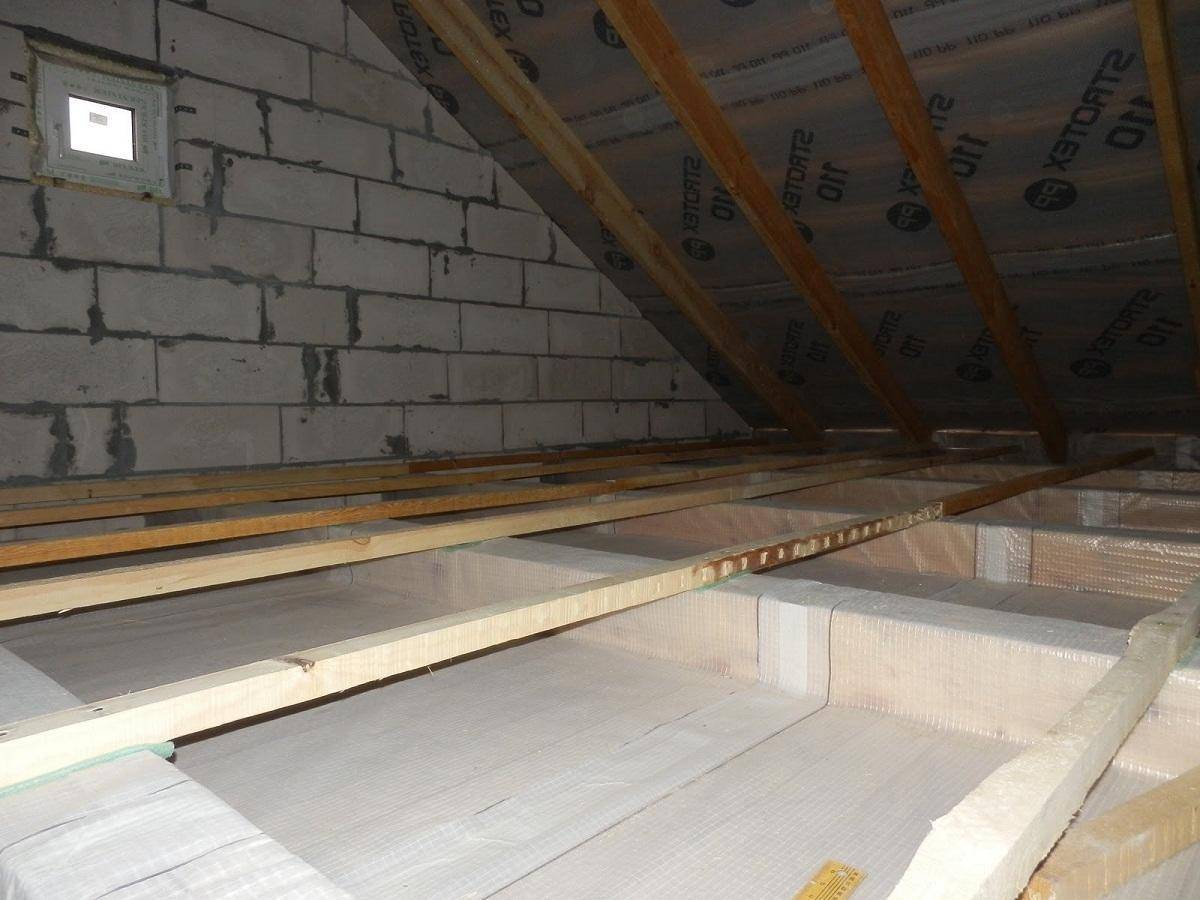

Укладка влаго- и ветрозащиты
Мембрана должна лежать свободно
Шаг 3. Закрепите мембрану по балкам тонкими рейками. Укладывайте на рейки доски чернового пола. Их можно прикручивать саморезами или прибивать гвоздями.
Укладка реек на лаги
Доски прикручиваются к лагам через рейки
Монтаж ОСП
Процесс крепления
Для скрепления стропил и балки между собой можно воспользоваться болтовыми соединениями, имеющими уплотнительную шайбу.
Такое крепление выполняется на выступающей части балки, с ее внутренней стороны. На этом месте предварительно подготавливается вырез в форме равнобедренного треугольника. При этом гипотенуза этого треугольника должна располагаться под углом, равным наклону стропил. Под тем же углом должна быть запилена и стропильная нога в ее нижней части.
Срезанную часть фермы устанавливают на балку и предварительно фиксируют с помощью гвоздей. Затем в перпендикулярной плоскости к стропильной ноге сверлится отверстие. Оно должно быть сквозным и иметь диаметр, равный диаметру болта. Болт должен вставляться снизу, а упорная шайба устанавливается под гайку.
Схема крепления мауэрлата к стене.
Изготовление сквозного отверстия при болтовом соединении ослабляет прочность кровли. Поэтому, чтобы этого избежать, можно воспользоваться другими вариантами монтажа стропил.
Очень популярный метод – это крепление одинарным зубом. При его применении надо подготовить дополнительные шипы, которые будут препятствовать боковому сдвигу стропильной системы под воздействием различных нагрузок. При таком способе монтажа в балке подготавливается гнездо, глубина которого не должна превышать 1/3 ее толщины.
В том случае, когда на крышу будут приходиться большие нагрузки, лучше использовать крепление двойным зубом. В этом случае глубина первого гнезда должно составлять 1/3, а второго – 1/2 толщины балки.
Подобные пазы должны быть укреплены с помощью металлических уголков и гвоздей. Для повышения качества соединения применяются хомуты и различные накладки из металла. Кроме того, стропильное соединение фиксируется стальной упругой проволокой, которая наматывается на анкерный болт, установленный в стене.
Преимущества перекрытий из дерева
Монтаж деревянных элементов здания не требует привлечения строительной спецтехники и наемной рабочей силы. Этим он выгодно отличается от укладки тяжеловесных бетонных плит. Более того, такое межэтажное перекрытие в деревянном доме при наличии второго этажа или мансарды — единственно верное решение.
Важный параметр качества деревянных элементов здания — отсутствие мостиков холода. Если для утепления используют листовые материалы (пенопласт, минераловатные плиты), полотна подрезают строго по размеру проемов между балками. Если устройство деревянного перекрытия между этажами предполагает использование сыпучих или волокнистых материалов, необходимо проследить за тем, чтобы были заполнены все щели.
Изготовление чернового пола не настолько сложный процесс в техническом отношении, как может изначально показаться, и вполне по силам практически каждому мужчине, имеющему начальные навыки плотницких работ. Конструкция чернового пола должна быть рассчитана на долговременную эксплуатацию, чему способствует соблюдение технологических условий.
Устройство перекрытий из дерева
Пожалуй, это лучший вид перекрытий, он выгодно отличается простотой изготовления и доступностью материалов. К тому же для его создания используется только дерево, что обеспечивает экологическую чистоту при достаточной надежности. Устройство перекрытия по деревянным балкам не отличается особой сложностью, основные его составляющие:
- несущие балки;
- направляющие бруски;
- черновой потолок;
- основа пола верхнего этажа;
- утеплитель;
- гидроизоляция;
- декоративное покрытие.
Необходимую прочность и надежность всей конструкции придаст брус. Он может быть сплошным или склеенным из нескольких слоев. Хорошая замена бруса – цельные бревна небольшого диаметра. Также основой конструкции могут послужить доски, но подобные перекрытия имеют существенные ограничения по длине пролета и нагрузке.
В принципе, балка может быть изготовлена из любой древесины, но лучше выбирать лиственницу или сосну. Дерево лиственных пород имеет несколько иную структуру и меньшее сопротивление на изгиб. Такое перекрытие может не выдержать постоянной нагрузки.
На несущую конструкцию из параллельных балок монтируют основу будущего пола и потолка соответственно. Это может быть подготовленная доска или листовой материал на древесной основе. На готовую основу укладывают напольное покрытие (на втором этаже), а снизу делают полноценный потолок.
Особенностью подобной конструкции является свободное внутреннее пространство, которое необходимо использовать. Его заполняют любым материалом с теплоизолирующими или звукопоглощающими свойствами. Это поможет сохранить тепло в помещениях и обеспечит достаточный уровень звукоизоляции.
Конструкция холодного чердака
При строительстве крыши дома многие задумываются сделать под ней холодный чердак или мансарду? Проще всего организовать крышу с холодным чердачным помещением. Строительство мансарды обойдется в несколько раз дороже и потребует больше затрат труда. Хотя, неоспоримо, что мансарда позволит значительно расширить жилую площадь.
Крыши с холодным чердаком имеют следующие основные составляющие в своем пироге :
- кровельное покрытие;
- чердачные наружные стены (применимо для двускатных крыш с фронтонами);
- утепленное перекрытие между жилым помещением и чердаком.
Вентиляция обеспечивается за счет карнизных и коньковых продухов. Воздух, проходящий через карнизные отверстия называется приточным, а выходящий через конек – вытяжной. Дополнительно можно сделать вентилирование через слуховые окна на фронтонах или скатах крыши. Окна оборудуют жалюзийными решетками для возможности регулировки интенсивности проветривания.
Слуховые окна располагают на противоположных скатах крыши для того, чтобы не было непроветриваемых участков.
Слуховые окна могут быть прямоугольной, треугольной и полукруглой формы. Их нижняя часть должна находиться на высоте не более 0.8-1.0 м от пола перекрытия на чердаке, а верхняя часть не ниже, чем 1.75 м от пола на чердаке. Также они могут служить выходом на крышу дома для осмотра кровли, вентиляционных и дымоходных элементов.
Первый этаж в частном доме
Пирог пола на первом этаже
Рассмотрим следующий пример конструкции для первого этажа в деревянном доме. В ней не используются лаги, а монтаж обшивки происходит непосредственно на балки перекрытия. Это позволяет сэкономить высоту потолка, делает схему проще и дешевле.
Пирог пола первого этажа в деревянном доме показан на фото.
Такая схема подойдет для первого этажа над теплым цоколем, и для перекрытий между 1 и 2 этажом.
- В самом низу идут черепные бруски из досок 100*25 мм. Их прикручивают к балкам с нижней стороны. Они нужны для устройства чернового пола под укладку утеплителя.
- Затем идут несущие балки 200*50 мм.
- Черновой пол из досок 100*25 мм укладывается на черепные бруски.
- На черновой пол укладывается ветрозащитная пленка (пароизоляционная мембрана).
- Затем между лаг укладывается утеплитель. В конкретном примере используется 2 слоя минеральной ваты Rockwool Лайт Баттс уложенные в разбежку, общая толщина слоя 20 см.
- Сверху утеплитель укрывается пароизоляцией.
- Потом делается обшивка лаг. В данном случае используется фанера ФСФ толщиной 21 мм. Она укладывается со смещением стыков.
- Дополнительно рекомендуется в эту схему добавить рейки контробрешетки для создания зазора под фанерой.
Выбор шумоизоляционного материала
При выборе шумоизоляции для полноценного отсекания вибрационных и акустических шумов между этажами в частном доме главным критерием остается коэффициент звукопоглощения.
Наибольшим коэффициентом обладает:
- минеральная, эко-, базальтовая вата;
- войлок;
- фольгированные изоляторы;
- пробка.
Черновой пол из ДСП или ОСБ служит дополнительной шумоизоляцией, но только при правильном монтаже. Корректное устройство чернового пола – это листы фанеры или другого материала, которые не имеют плотного стыка с лагами. Панели скрепляются между собой, соединение со стеной происходит через войлочный утеплитель. Плинтуса в такой конструкции устанавливаются не на основной пол, а монтируются в стену.
Фольгированная подложка, пробка используется как изолятор для перекрытия между первым и вторым этажом дома, а также при обустройстве чердачного пола. Материал снижает структурный шум и дополнительно сохраняет тепло.
Нормы к толщине изоляционного слоя при установке междуэтажных перекрытий частного дома:
- Для чердачного перекрытия толщина шумоизоляции от 10 см, плотность материала от 50 кг/куб.м.
- Для междуэтажного перекрытия жилого помещения ― толщина шумоизолятора от 20 см при плотности материала 50 кг/куб.метр. Если плотность материала выше, то толщину изоляционного слоя сокращают пропорционально.
Для потолка
С целью шумоизоляции потолка в частном доме, используют мембранный поглотитель звуков, когда нет возможности разобрать междуэтажное перекрытие и провести полную изоляцию. Мембрану укладывают на слой минеральной ваты, базальтового волокна или минплиты, на выбор и производят монтаж на потолок, подвесные опоры, которые устанавливаются в стену, несущую потолочную балку.
Монтаж мембраны выполняется по периметру к стенам, они препятствуют распространению структурного шума на 90%. Для устройства потолочной мембраны используют минвату или плиты:
- ISOVER;
- ТехноНиколь;
- Технофас.
Оптимальная толщина для устройства шумопоглощающей мембраны – 150 мм, средняя плотность 100 кг/куб.м.
Для пола
Добиться тишины в доме помогает шумоизоляция пола между первым и вторым этажом. Работы проводят на втором этаже, используются пористые и волокнистые материалы, которые препятствуют распространению ударного и акустического шума:
- стекловата;
- базальтовое волокно;
- пробка;
- целлюлозная, минеральная вата;
- БТП – базальтовые теплоизоляционные плиты.
Для шумоизоляции пола используют плиты и вату, с плотностью материала от 55 кг/куб.м. При изолировании деревянных межэтажных перегородок чаще используют пробку, войлок, толщина которых от 4 см.
Настил пола второго этажа на бетонное перекрытие
Работа выполняется в следующей последовательности:
- Очистите плиту от грязи.
- Заделайте цементной стяжкой глубокие щели, сбейте выступающие элементы.
- С помощью гидростатического уровня нанесите на стены комнаты горизонтальные метки, которые будут служить ориентирами максимальной заливки пола.
- Приготовьте песчано-цементный раствор и залейте пол до уровня меток на стене.
- После высыхания проконтролируйте горизонтальность поверхности.
- Перед установкой лаг гидроизолируйте основание, т.к. бетон хорошо впитывает влагу. Операцию разрешается не проводить, если первый этаж отапливается, а здание сухое.
- Определитесь с ориентацией досок (и, соответственно, лагов) в комнате. В отличие от деревянных перекрытий, на которых брусья располагают перпендикулярно силовым элементам, на бетонной плите балки можно крепить в произвольном положении. В прихожих, коридорах и других комнатах с большой эксплуатационной нагрузкой половицы размещают вдоль направления движения. В жилых комнатах доски располагают параллельно свету из окна.
- Положите лаги на пленку и закрепите анкерами к основанию.
Строительный материал
Перед тем, как приступить к устройству пола на втором этаже по деревянным балкам, следует составить список всех необходимых материалов. Это позволит во время работы избежать непредвиденных простоев и задержек, вызванных необходимостью докупать какие-то стройматериалы.
Балки
Сечения балки 15 х 15 будет достаточно
Основа всей конструкции межэтажных деревянных перекрытий – балки. Они исполняют роль несущих элементов, и от них зависит прочность конструкции. Для них обычно берётся брус или лафет с сечением 15 х 15 см, либо 18 х 18 см.
Такого сечения обычно хватает, чтобы обеспечить достаточную жёсткость при удельной нагрузке 400 кг на кв.м. При этом необходимо соблюдать рекомендуемые строительными нормативами параметры: длина пролёта 4 м, а шаг между балками – 60 см. Исходя из этих параметров можно также высчитать необходимое количество бруса.
В таблице даны рекомендуемые размеры поперечного сечения несущего бруса при определённой длине пролёта.
| № | Длина пролёта (мм) | Поперечное сечение балки (мм) |
|---|---|---|
| 1 | 2000 | 75×150 |
| 2 | 2500 | 100×150 |
| 3 | 3000 | 100×175 |
| 4 | 3500 | 125×175 |
| 5 | 4000 | 125×200 |
| 6 | 4500 | 150×200 |
| 7 | 5000 | 150×225 |
Брусья из древесины более крепких пород (лиственница, дуб) редко можно встретить в свободной продаже, да и цена на них несравнимо выше, а древесина сосны после соответствующей обработки антисептиками мало будет уступать по долговечности использования той же лиственнице.
Настил
Деревянный настил, укладываемый на балки будет черновым основанием под напольное покрытие
Обычно настил межэтажных перекрытий выполняют двухъярусным: снизу идут черновые полы, на которые укладывается утеплитель, а сверху – предфинишный настил, монтируемый поверх несущих брусьев. Непосредственно на него укладывается декоративное напольное покрытие.
Чтобы определиться с характером и количеством материала для настила, следует чётко продумать конструкцию перекрытий.
В устройстве чернового пола в качестве опоры для досок настила могут использоваться либо бруски 5 х 6 см, набитые на несущие балки, либо пазы, сделанные в балках. Последний вариант достаточно трудоёмок, поэтому чаще всего для создания опоры используют бруски 5 х 6 см.
Чтобы вычислить необходимое количество брусков, достаточно посчитать количество балок и умножить их на длину каждой из них. Полученный метраж (общую длину всех балок) умножаем ещё на два (так как бруски будут набиваться с двух сторон каждой балки).
Для чистового настила можно использовать широчайший спектр материалов. Это может быть дощатый настил, фанера, панели ДСП, МДФ, ОСБ и т.д. Каждый из этих материалов имеет свои преимущества и недостатки, ознакомившись с которыми вы сможете остановить свой выбор на одном из них. Для вычисления необходимого количества материала достаточно просто вычислить площадь помещения.
Это избавит вас от необходимости прерывать работу и докупать недостающую часть.
Пропитки
Антисептик продлит срок службы дерева
Чтобы максимально увеличить срок службы деревянных конструкций, их обязательно следует обработать антисептическими материалами.
Также нелишним будет обработать древесину антипиренами, повышающими её пожарную безопасность.
Для вычисления нужного количества пропиток следует ознакомиться с инструкцией по её применению – там всегда указывается приблизительный расход смеси на кв.м.
Гидроизоляция
Поскольку древесина боится влаги, при строительстве всегда используется гидроизоляционные материалы.
Это может быть рулонная гидроизоляция, применяемая для создания водоотталкивающего слоя между деревянными конструкциями перекрытий и финишным покрытием, либо между деревом и кирпичом (камнем, шлакоблоком и т.д.).
Тепло- и шумоизоляция
При необходимости создания барьера для шума или холода в конструкции перекрытий используются изоляционные материалы. Чаще всего для этих целей используют минплиту или пенопласт. Общее их количество по площади должно быть приблизительно равно площади помещения. Подробнее об утеплении перекрытий смотрите в этом видео:
Крепёжные материалы
Для крепления деревянных элементов перекрытий следует закупить саморезы, гвозди, стальные уголки, анкерные болты и прочий расходный материал
При закупке саморезов и гвоздей следует уделять внимание их длине
Т.е. для надёжного крепления к балке доски-«сороковки» понадобятся гвозди на 120 мм или саморезы длиной 80 мм.
Устройство деревянных балок и лаг перекрытия пола дома.
Монтаж перекрытия из деревянных балок пола дома состоит из следующих этапов:
1. В первую очередь необходимо рассчитать сечение балки
2. Закупка материала
3. Обработка материалов защитными средствами
4. Выбирают наиболее подходящие средства креплений
5. Монтаж балок и лаг
Заранее заготавливают балки и лаги определённого размера. Укладывать их начинают с самых крайних. Затем крайние балки проверяются с помощью уровня. После между ними по краям протягивают верёвки и по ним, так же при помощи уровня проверяют горизонтальность, чтобы одна балка или лага не лежала выше другой во избежания уклона будущих полов. Далее монтируются балки перекрытия пола дома в промежутках определяя высоту их укладки при помощи тех же натянутых веревок. Расстояние между балками, лагами пола дома не должно быть разным.
Располагать деревянные балки, лаги перекрытия пола дома нужно на расстоянии 50-100 см. При устройстве перекрытия деревянных полов балки и лаги большего сечения располагаются на большем расстоянии друг от друга, а меньшего соответственно на меньшем.
После того, как все балки или лаги перекрытия пола дома проверят по уровню и по ровности расположения, можно приступить к устройству черных полов и настилу досок.
Смотрите видео: Делаю столбики для балок пола
Основные способы обустройства перекрытий
Иногда в загородных домах устанавливаются монолитные перекрытия. Монтируются они из готовых железобетонных плит. Такие конструкции отличаются высокой степенью надежности и долгим сроком службы. Но при этом сборка их обходится довольно-таки дорого. Ведь весят такие плиты много. А поэтому поднимать их на стены приходится с использованием автокрана.
Существует и еще один тип перекрытия на второй этаж – заливное. Такая конструкция изготавливается из бетонной смеси в опалубке, собранной на стойках. Это также довольно-таки надежный тип перекрытия. Собрать его можно в том числе и своими руками. Однако технология его изготовления все же очень сложна. Ошибок при заливке монолитной плиты допускать нельзя.
Перекрытие второго этажа по деревянным балкам служит меньше плитного или заливного, но при этом оно полностью лишено их недостатков. Технология сборки такой конструкции предельно проста. При этом обходится такой вид перекрытий недорого. Обустраиваются эти конструкции, как уже можно судить по названию, на брусчатых или бревенчатых балках. Собирать их допускается как в кирпичных или блочных домах, так и в рубленых либо щитовых. Именно такие перекрытия монтируются в загородных зданиях чаще всего.
Как собрать плавающие полы
После установки балок в этом случае также сначала набиваются доски потолка первого этажа. Далее укладывается пароизолятор. Между балок устанавливаются жесткие плиты минеральной ваты или пенополистирола. Далее монтируется еще один слой звукоизолятора. В этом случае плиты лягут уже выше балок, а пол будет укрыт ими полностью.
Можно звукоизолировать межэтажное перекрытие по деревянным балкам и немного по-другому. В этом случае также используются плиты ваты. Но между балками они не устанавливаются. Стелют их поверх них сплошным ковром. Материал при этом будет слегка вдавливаться между балками, не касаясь досок потолка первого этажа. Далее несколько плит разрезают на полосы. Они необходимы для прокладки помещений на втором этаже по периметру. В последующем их можно будет закрыть плинтусом.
Поверх плит заливается бетонная стяжка толщиной примерно в 5 см. Для прочности ее нужно армировать стекой из прута 10 мм. Заливать бетон следует таким образом, чтобы он касался нарезанных полос ваты, а не стен дома. Поверх бетона нужно уложить листы фанеры, а затем – чистовой материал.
Расчет конструкции перекрытия в деревянном доме
Именно от того, на сколько правильно будет проведен расчет предполагаемой нагрузки, можно создать качественную надежную конструкцию, которая будет выполнять свои основные функции и прослужит очень долгое время.
Чаще всего балки в помещении укладываются по направлению самой короткой стены. Это дает возможность сделать пролет минимальным. Шаг между балками будет зависеть в первую очередь от размера сечения. В среднем этот размер составляет 1 метр. Делать расстояние меньше не стоит, так как это только увеличит расход материала и трудоемкость работы.
Схема монтажа балок перекрытия.
Лучше отдать предпочтение балкам с большим сечением, нежели сделать перекрытие с небольшим шагом и слабым перекрытием.
Основные размеры балок при определенном размере пролета:
- 2200 мм пролет — сечение 75*100 мм;
- 3200 мм пролет — сечение 100*175 мм или 125*200 мм;
- 500 мм пролет — сечение 150*225 мм.
Если перекрытие делается между первым этажом и чердаком, то шаг между материалом должен быть таким же, но сечение балок может быть выбрано значительно меньше. Это связано с тем, что нагрузки на чердаке будут значительно меньше, чем на полноценном этаже.
