Деформационные швы в бетонных полах: виды, устройство, технология

Разновидности деформационных швов

Всего существует три разновидности деформационных швов:

  • изоляционные;
  • усадочные;
  • конструкционные.

Изоляционные швы обустраиваются в местах касания стяжки с остальными конструкциями – стенами, фундаментом либо колоннами. Шов прорезается на всю толщу стяжки, устраняя жесткое сцепление с фиксированным объектом, что позволяет полу не зависеть от прочих конструкций здания и не реагировать на произошедшие с ними изменения.

Для создания изоляционного шва по периметру помещения, а также вокруг отдельно стоящих колонн, до начала заливки бетона укладывается изоляционная лента. Его допустимая толщина 10 мм.

Усадочные швы помогают избежать появления хаотичных трещин на поверхности бетонного покрытия, вызванных неравномерным усыханием стяжки. Нарезка швов данной разновидности создает в толще стяжки прямые плоскости слабины. По мере застывания бетона швы будут слегка расходиться, а трещины формироваться строго в заданных областях.

Общая технология нарезки швов в бетонных полах

При создании деформационных швов необходимо соблюдение следующих рекомендаций:

  • нарезка швов должна выполняться либо после завершения заливки, либо позднее, когда стяжка получит необходимую прочность. При создании швов по влажному составу работы можно начинать через 4 – 12 часов после окончания заливки. Проведение работ может быть отложено на сутки, но не более. При полном высыхании стяжки нарезка швов в бетоне – технология по сухому составу – выполняется как можно раньше, чтобы избежать разрушения краев шва;
  • первый пробный шов нарезается через несколько часов после заливки, когда бетон начинает затвердевать. Если в процессе работы из стяжки выпадают зерна наполнителя, то бетон еще не готов;
  • перед началом работ необходимо выполнить разметку поверхности при помощи веревки либо длинной линейки. В толще свежего бетона швы можно делать при помощи резчика, а в сухой стяжке методом пропила;
  • технология нарезки швов в бетонных полах имеет свои особенности. Так, глубина шва в среднем должна достигать 1/3 – 1⁄4 части от толщины стяжки. Но если нарезка выполняется по свежему покрытию, то показатель может быть уменьшен. Необходимо избегать т-образного пересечения нарезаемых швов, поскольку такое расположение может провоцировать появление непредусмотренных трещин.

Основные виды: изоляционный шов

Деформационный шов в бетонных полах в зависимости от своего предназначения делится на три вида: изоляционный, конструкционный и усадочный.

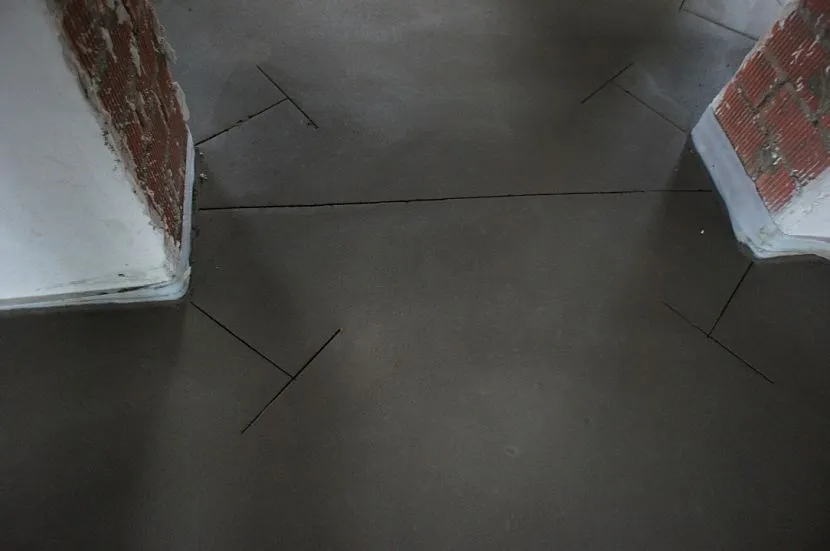

Изоляционные разрезы выполняются в местах примыкания конструктивных элементов помещения. То есть они являются промежуточным швом между стенами, фундаментами под оборудование, колоннами и полом. Это дает возможность избежать трещин при усадке бетона в местах прилегания горизонтальных и вертикальных элементов комнаты. Если пренебречь их обустройством, то стяжка при высыхании и уменьшении объема при жестком сцеплении со стеной, например, вероятнее всего, даст трещину.

Вдоль стен, колонн и в местах, где бетонный пол граничит с другими видами оснований, создается изоляционный шов. Причем возле колонн нарезается шов не параллельно граням столбовидного элемента, а таким образом, чтобы на угол колонны приходился прямой рез.

Рассмотренный вид шва заполняется изоляционными материалами, способными позволить горизонтальное и вертикальное движение стяжки относительно фундамента, колонн и стен. Толщина шва зависит от линейного расширения стяжки и составляет около 13 мм.

Нарезка швов в бетонных полах. Как и чем делать усадочные швы

Армированная бетонная стяжка считается одним из прочных и надежных типов пола. Но не стоит забывать, что бетон, все же, остается уязвимым, в частности, при динамическом воздействии. Нарезка швов в бетонных полах – завершающий этап в организации напольного покрытия, позволяющий продлить срок эксплуатации бетонной стяжки.

  • Бетонные полы.
  • Полимерные полы.

Необходимость нарезки швов

Застывшая бетонная смесь – достаточно хрупкий материал, не способный к видоизменению. И в ситуации получения нагрузки, превосходящей показатели его прочности, произойдет деформирование и разрушения стяжки.

Растрескивание бетона происходит в результате формирования внутренних напряжений, явившихся следствием перепадов температур  и деформации в результате усадки. Нарезка деформационных швов в бетонных полах предупреждает появление хаотичного растрескивания.

Общая технология нарезки швов в бетонных полах

При создании деформационных швов необходимо соблюдение следующих рекомендаций:

  • нарезка швов должна выполняться либо после завершения заливки, либо позднее, когда стяжка получит необходимую прочность. При создании швов по влажному составу работы можно начинать через 4 – 12 часов после окончания заливки. Проведение работ может быть отложено на сутки, но не более. При полном высыхании стяжки нарезка швов в бетоне – технология по сухому составу – выполняется как можно раньше, чтобы избежать разрушения краев шва;
  • первый пробный шов нарезается через несколько часов после заливки, когда бетон начинает затвердевать. Если в процессе работы из стяжки выпадают зерна наполнителя, то бетон еще не готов;
  • перед началом работ необходимо выполнить разметку поверхности при помощи веревки либо длинной линейки. В толще свежего бетона швы можно делать при помощи резчика, а в сухой стяжке методом пропила;
  • технология нарезки швов в бетонных полах имеет свои особенности. Так, глубина шва в среднем должна достигать 1/3 – 1⁄4 части от толщины стяжки. Но если нарезка выполняется по свежему покрытию, то показатель может быть уменьшен. Необходимо избегать т-образного пересечения нарезаемых швов, поскольку такое расположение может провоцировать появление непредусмотренных трещин.

Герметизации деформационных швов

Герметизация швов – важный этап работ по обустройству бетонного пола. Это обязательная процедура, поскольку негерметичные пропилы становятся причиной растрескивания бетона и сокращают срок службы напольного покрытия.

Для герметизации могут использоваться следующие типы материалов:

  • уплотнительный жгут из вспененного полистерола. Остается эластичным даже при отрицательных температурах;
  • герметизирующие мастики. Наиболее популярный вариант материала. После затвердевания он остается эластичным, а также препятствует проникновению влаги;
  • гидрошпоники – материал на основе резины, ПВХ либо полиэтилена. Профильные ленты укладываются непосредственно в толще стяжки внутрь шва в период заливки смеси;

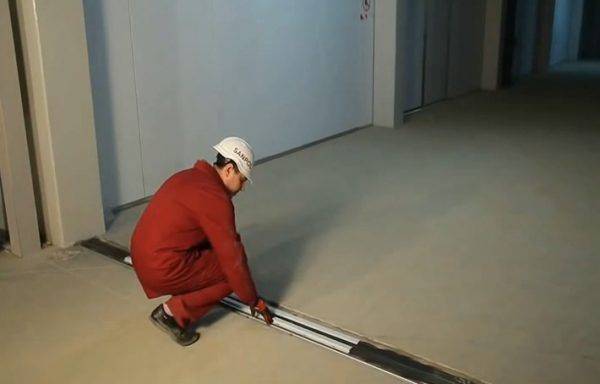

  • деформационные профили. Представляют собой стальные направляющие с прослойкой из морозостойкой резины. Монтаж изделий минимизирует воздействие нагрузок на бетонную стяжку, что предотвращает появление трещин.

Нарезка деформационных швов позволяет получить прочное напольное покрытие, устойчивое ко всем типам механических нагрузок.

Технические требования СНиП

Нарезка деформационных швов не термит отклонений в технологии и строго оговорена в нормативных актах. Требования СНиП следующие:

  • Деформационные швы располагают перпендикулярно с шагом в 6-12 метров, в зависимости от типа пола и общей площади помещения,
  • В полах толщиной от 5 см предусматриваются швы продольные и поперечные, при шаге от 3 до 6 метров,
  • Глубина шва должна быть не менее 1/3 от толщины пола, при этом она не может быть меньше 4 см,
  • Швы, совпадающие с основными швами здания, выполняются во всю толщину подстилающего слоя,
  • Для помещений, где возможны значительные перепады температур, деформационный шов должен идти вдоль оси колонн и швов в плитах перекрытий,
  • Устраивать швы можно через 2 дня после затвердевания основного слоя пола,
  • Для устройства шва в бетонных полах можно использовать рейки с антиадгезионным составом, которые в дальнейшем будут удалены, а получившаяся штроба загерметизирована или уложен шнур.

как заказать

Либо свяжитесь с нами по телефону

Либо оформите заявку непосредственно

в нашем офисе

Адрес: 109387 г. Москва ул. Ставропольская 84с1 офис 19

Время работы: пн-пт 9.00-18.00

Зачем они нужны

Никакой бетон не способен перенести деформации, это очевидно. Он начинает трескаться при возникновении в нём любого напряжения, из-за чего мы получаем потрескавшуюся стяжку. Причины этого могут быть разные:

  • Высыхание, которое неизбежно приводит к внутреннему напряжению. При высыхании каждый метр стяжки уменьшается в размерах на один процент. Казалось бы, немного. Но вот когда речь заходит хотя бы о десяти метрах, то здесь уже теряется целый сантиметр. Как раз для компенсации этого и делаются данные швы.
  • Нет материала, который бы не имел бы температурного расширения. Бетон не исключение. Всевозможные трещины могут появиться, когда стяжка расположена прямо над обогреваемыми участками пола или же над «холодными». А в неотапливаемых помещениях наличие деформационных пространств просто обязательно. Как нагревание, так и охлаждение – являются причинами появления напряжения в бетоне.
  • Также к появлению трещин может привести усадка зданий. Не стоит заливать бетонный пол в новостройках, пока не произойдёт осадка самого дома.
  • Многоэтапная заливка тоже вполне способна стать причиной растрескивания бетона, потому что на стыках бетона старой и более новой заливки возникает напряжение. В этих местах тоже должен быть зазор.

Что представляет собой деформационный шов в бетоне?

Любые бетонные конструкции не являются 100% стабильными объектами. Железобетонные (ЖБИ) и бетонные сооружения обладают вредным свойством – «дыханием», способностью к линейному расширению под воздействием повышенных температур и линейному сужению под воздействием пониженных температур. «Дыхание» бетона можно локализовать лишь с помощью деформационного шва.

Для чего деформационный шов?

В соответствии с действующими строительными нормами и правилами РФ, деформационные швы в бетоне должны быть предусмотрены в случаях:

  • Общая площадь стяжки пола, отмостки или бетонной площадки другого назначения превышает 40 квадратных метров;
  • Бетонный пол имеет сложную конфигурацию;
  • Протяженность стены помещения превышает 8 метров;
  • Температурные швы должны быть по периметру монолитных стен, по наружному периметру дверного проема и в местах соединения бетонных конструкций;
  • На всех бетонных сооружениях, работающих в условиях перепадов температуры.

Эмпирический анализ причин вызывающих объемные деформации, показывает, что ЖБИ имеющие деформационный шов в бетоне, эффективно выдерживают следующие неблагоприятные факторы:

  • Объемная усадка;
  • Регулярное изменение влажности окружающей среды;
  • Значительные перепады температуры;
  • Ползучесть бетона;

Виды температурных швов в зависимости от вида бетонной конструкции:

  • В наливных полах, отмостках и бетонных площадках;
  • В плитах перекрытия;
  • В бетонных фундаментах;
  • В несущих стенах и межкомнатных перегородках;
  • В фасадах зданий.

Классификация часто применяемых видов температурных швов

  • Изоляционные. Главная задача изоляционного шва заключается в исключении передачи деформационных сил от капитальных объектов на стяжку пола. В соответствии с этой задачей существуют следующие виды расположения изоляционных швов: вдоль стен, по периметру колонн, по периметру фундамента. Технология создания температурного шва этого вида заключается в укладке специального материала по периметру той или иной конструкции перед заливкой бетона;
  • Усадочный шов. Как известно схватывание и твердение бетона происходит неравномерно. Верхние слои схватываются и высыхают интенсивно, а глубинные слои относительно медленно. В результате возникают внутренние напряжения вызывающие образование растрескиваний. Для предотвращения этого явления нарезаются так называемые «усадочные швы». Швы располагают по осям колонн и стыкуют с углами элементов расположенных по периметру. Глубина «нарезки» должна соответствовать 30% толщины стяжки пола. Собственно «нарезка» производится с помощью специального оборудования или с помощью установки специальных реек на этапе заливки;
  • Конструкционные деформационные швы. Этот вид швов обустраивается в месте, где оканчивается дневная смена или порция укладки стяжки бетонной площадки. Как правило, конструкционный деформационный шов представляет собой прокладку из тонкой деревянной рейки, полоски стекла или слоя мягкого битума. При этом надо иметь ввиду что деформационный шов этого типа «работает» как усадочный, сглаживающий небольшие горизонтальные перемещения отдельных частей бетонной конструкции.

Герметизация деформационных швов

Деформационные швы бетонных конструкций, работающие в условиях повышенной влажности, а также деформационные швы наружных бетонных конструкций в обязательном порядке должны подвергаться герметизации одним из нескольких способов на выбор. В противном случае под воздействием температурных расширений происходит стабильное разрушение границы заливки бетона, которое в конечном итоге может привести к разрушению всего сооружения. Материалы, используемые для герметизации деформационного шва:

  • Полибутиленовая мастика;
  • Термопласты горячего и холодного твердения (битумы или бутил каучуки);
  • Термореактопласты;
  • Силиконовые материалы.

Совет частным застройщикам! Практика показывает, что самый эффективный и относительно недорогой способ герметизации температурного шва в бетонной конструкции, является технология обработки места стыка заливки очередной порции бетона битумной мастикой.

Для этого следует использовать материал, который сохраняет свои свойства, как при высокой, так и при низкой температуре окружающего воздуха. К примеру, битумную мастику брендов BITUMAST, MACSEAL и других.

В этом случае после заливки очередной порции бетона достаточно обработать границу заливки битумной мастикой и продолжить заливку по своему усмотрению через определенное время без потери эксплуатационных и прочностных качеств заливаемой бетонной конструкции.

salecement.ru

Технология проведения работ по герметизации межпанельных швов

Подготовка межпанельных ремонтируемых швов

Подготовка включает очистку поверхности шва от старого герметика, краски, загрязнений. Кромки зачищаются щеткой и обезжириваются растворителем.

Укладка утеплителей

После подготовки в пустой шов между панелями заливается теплозащитный полиуритановый герметик «Макрофлекс». При затвердевании данный герметик расширяется и заполняет собой все пустоты и трещины.

После заливки «Макрофлекса» на еще не застывший полиуритановый герметик накладывается пустотелый утеплитель «Вилатерм» с обжатием 15-30%.

Вилатерм укладывается чуть глубже плоскости стены, оставшийся паз заполняется герметиком.

Укладка герметика

Герметик наносится шпателем и специальными лопатками.

СП 29.13330.2011 ПОЛЫ

Актуализированная редакция СНиП 2.03.13-88

4.9 В местах примыкания полов к стенам, перегородкам, колоннам, фундаментам под оборудование, трубопроводам и другим конструкциям, выступающим над полом, следует устанавливать плинтусы. При попадании жидкостей на стены следует предусматривать их облицовку на всю высоту замачивания. При отсутствии деформационных швов вдоль стен, требований по эстетике и особых требований при технологических процессах, протекающих в помещениях с малой интенсивностью воздействия жидкостей, в местах примыкания полов к стенам устройство плинтусов может быть исключено.

5.27 В помещениях, при эксплуатации которых возможны перепады температуры в покрытиях полов, должны быть предусмотрены деформационные швы, которые должны совпадать с деформационными швами в стяжке и в подстилающем слое. Швы должны быть расшиты полимерной эластичной композицией.

5.28 Деформационные швы в сборных стяжках из древесно-стружечных плит должны быть повторены в покрытии полов и защищены упругими элементами либо расшиты полимерной эластичной композицией.

7.6 При средней и большой интенсивности воздействия воды на пол (открытые стадионы и площадки) и применении водопроницаемых покрытий по бетонным основаниям между покрытием и основанием следует устраивать дренаж, используя в качестве дрен деформационные и рабочие швы. Дрены должны быть заполнены эластичными материалами с пористой структурой.

8.14 В помещениях, при эксплуатации которых возможны перепады температуры воздуха (положительная и отрицательная), в цементно-песчаной или бетонной стяжке необходимо предусматривать деформационные швы, которые должны совпадать с осями колонн, швами плит перекрытий, деформационными швами в подстилающем слое. Деформационные швы должны быть расшиты полимерной эластичной композицией.

8.15 В стяжках обогреваемых полов необходимо предусматривать деформационные швы, нарезаемые в продольном и поперечном направлениях. Швы прорезаются на всю толщину стяжки и расшиваются полимерной эластичной композицией. Шаг деформационных швов должен быть не более 6 м.

9.9 В жестких подстилающих слоях должны быть предусмотрены температурноусадочные швы, располагаемые во взаимно перпендикулярных направлениях. Размеры участков, ограниченных осями деформационных швов, должны устанавливаться в зависимости от температурно-влажностного режима эксплуатации полов, с учетом технологии производства строительных работ и принятых конструктивных решений.

Расстояние между деформационными швами не должно превышать 30-кратной толщины плиты подстилающего слоя, а глубина деформационного шва должна быть не менее 40 мм и не менее 1/3 толщины подстилающего слоя. Увеличение расстояния между деформационными швами следует обосновывать расчетом на температурные воздействия с учетом конструктивных особенностей подстилающего слоя.

Максимальное отношение длины участков, ограниченных осями деформационных швов, к их ширине не должно превышать 1,5.

После завершения процесса усадки деформационные швы должны быть заделаны шпаклевочной композицией на основе портландцемента марки не ниже М400.

9.10 В помещениях, при эксплуатации которых возможны перепады температуры воздуха (положительная и отрицательная), деформационные швы должны быть расшиты полимерной эластичной композицией. Для защиты деформационных швов могут быть применены эластичные изоляционные ленты.

9.11 На открытых площадках с водопроницаемыми покрытиями полов деформационные швы должны использоваться в качестве дерн* системы водоотвода. Их расшивка должна быть осуществлена полимерной эластичной композицией пористой структуры.

9.12 Деформационные швы здания, должны быть повторены в бетонном подстилающем слое и выполняться на всю его толщину.

деформационный шов: Разрыв в подстилающем слое, стяжке или покрытии пола, обеспечивающий возможность независимого смещения их участков;

Соединение фундамента для пристройки с основным деформационным швом

Этот способ намного проще и менее затратный. Новый фундамент устраивается рядом с существующим, но не стыкуется с ним и работает независимо, как отдельный элемент. Пристроенный фундамент как правило, менее мощный, чем существующий, но тем не менее, требует расчета. Технологический зазор между фундаментами устраивают, проложив в местах сопряжений доски, обернутые гидроизоляционным материалом – рубероидом или полиэтиленом толщиной не менее 250 мкм. Минимальный зазор – 50 мм.

В случаях, когда грунты основания склонны к сильному пучению, уровень пола пристройки выполняют ниже уровня пола основного здания, из расчета на величину пучения. При высоте пристройки до второго этажа минимальное расстояние между основной стеной и пристройкой должно быть не менее 20 мм. Получившийся шов заполняют изоляционным материалом, чаще всего минватой или пенополистиролом. Второй вариант несколько хуже из соображений пожарной безопасности, если материалы основного сооружения и пристройки – дерево.

Наружные участки стыка основного здания и пристройки заполняют монтажной пеной и слоем атмосферостойкого эластичного герметика, и затем закрывают декоративной накладкой, закрепляя ее только к одной стене, чаще всего к капитальной. Таким образом, и пристройка и ее фундамент не зависят от основного здания и его движения в результате действия сил морозного пучения, и не влияют на него.

Особенности выполнения деформационных зазоров

Выполнение компенсационных швов зависит от вида покрытия, площади и других параметров. Риск появления трещин повышается с увеличением влажности раствора и ускорением затвердевания стяжки, в случае нарушения пропорций в процессе производства раствора. После заливки материала должен быть произведен правильный уход, который будет способствовать постепенному затвердеванию и застыванию бетонной массы. Необходимо контролировать уровень влажности и показатель температуры в помещении.

Разрабатывать схему расположения зазоров следует заблаговременно. Различные типы швов делают на разных этапах создания бетонного пола. При создании схемы учитывают расстояния между зазорами и глубину нарезки. Острые углы более подвержены растрескиванию, поэтому их появления следует избегать.

Конструкционный и усадочный тип зазоров необходимы в процессе заливки раствора и на этапе полного высыхания. Такие технологические элементы после полного затвердевания стяжки нужно герметизировать.

Изоляционные зазоры относятся к постоянному типу, так как нагрузки действуют на напольное покрытие здания постоянно. Следует сохранить их в рабочем состоянии, но придать аккуратный вид.

Зазоры в полусухом бетоне

Полусухую стяжку делают из густого раствора и небольшого количества воды. Такое соотношение ингредиентов позволяет уменьшить проблемы с усадкой, зазоры всё равно необходимо делать.


Деформационные зазоры в стяжке Источник chudopol.ru

Формировать изоляционные зазоры нужно перед заливкой бетонной массы. По периметру, плотно к стене укладывают рейку толщиной 10-20 мм. После того как стяжка схватывается, рейку достают, а затем маскируют появившийся шов плинтусом.

Усадочные зазоры нарезают до полного высыхания бетонной стяжки. Делать такие разрезы необходимо на 2-6 сутки после заливки материала. Для этих целей можно использовать нарезчик швов или болгарку.

Если работы был прекращены на продолжительное время, необходимо делать конструкционные зазоры. В местах соединения слоев требуется установка поперечных реек или конусов. Планировать распределение конструкционных зазоров следует заранее.

На бетонной поверхности сначала делают разметку, а затем прорезают каналы.

Разрезы в наливном полу

При заливке наливных или самовыравнивающихся полов, усадка менее значительна. Процесс заливки самовыравнивающегося пола должен осуществляться одноэтапно, поэтому необходимости создания конструкционных зазоров возникает редко. Необходимость в формировании изоляционных и усадочных разрезов сохраняется. Из-за меньшей усадки материала расстояние между швами может составлять 4-5 м.

Как правильно провести герметизацию

После затвердевания материала прорезанные стыки герметизируют. Этот завершающий этап важен для предотвращения попадания загрязнений и влаги в полость. Также герметизация выполняет эстетическую роль.

Есть несколько способов обработки. Можно использовать ряд средств:

  • Специальные герметики.
  • Уплотнительные жгуты и гидрошпонки.
  • Профили с прокладками из морозостойкой резины.

На некоторых объектах (например, в автосервисах) швы в промышленных полах требуют особо тщательной герметизации. Для таких случаев применимы водонепроницаемые профили. Эффективность достигается за счет сочетания стального профиля и вставки из ПВХ или резины.

Устройство наливного покрытия

Когда поверхность будущего пола капитально подготовлена: очищена от жира и пыли, покрыта грунтовкой и полностью высушена, наносится приготовленный полиуретановый состав. С помощью специальной резиновой швабры и правила смесь равномерно расправляется по бетону.

  1. Требуется определенная доля внимательности, чтобы толщина слоя на всех участках работы было одинаковой.
  2. После заливки следует пройтись зубчатым валиком по всему полу, чтобы выпустить все скопления воздуха, оставшиеся под жидкостью.
  3. Обработка валиком в среднем занимает 15-25 мин., зависимо от площади помещения. Данное мероприятие следует провести до того, как смесь начнет загустевать.

Большое внимание необходимо уделить защите сырой поверхности от попадания различных загрязнений и брызг воды. Особенно, если помещение не оборудовано дверями и окнами

Наибольшие расстояния между деформационными швами в ЖБ конструкциях

Расчет на температурные показатели и усадку не осуществляется для конструкций стандартного типа с трещиностойкостью третьей категории с напряженными/ненапряженными изделиями, но при условии, что расстояние между швами меньше нормативных пределов. Деформационные швы могут быть горизонтальными и вертикальными.

Оптимальные расстояния между швами (без расчета):

  • Для каркасных конструкций из дерева и металла – 40 метров для наружных построек, 60 метров для отапливаемых
  • Сборные сплошные конструкции – 30 метров для неотапливаемых зданий и 50 метров для отапливаемых
  • Монолитные каркасные конструкции из тяжелых марок бетона – 30 и 50 метров соответственно
  • Каркасные монолитные конструкции из легкого бетона – 25 и 40 метров соответственно
  • Монолитные здания из твердых составов – 25 метров для неотапливаемых помещений и 40 для отапливаемых
  • Ячеистый бетон – 20 и 30 метров соответственно

Если возводится одноэтажное здание из армированного каркасного бетона, расстояние между швами можно увеличивать в среднем на 20% относительно значений в таблице. Табличные данные можно применять, когда создаются вертикальные связи в средине отделенного блока в каркасных зданиях. Такие связи размещаются по краям блока и при воздействии деформаций приближают работу каркаса к цельному сооружению аналогичного типа.

Особенности выполнения деформационных швов:

  • Выполняются во всех зданиях с трещиностойкостью первой и второй категорий.
  • Проходят по всей высоте на здании, благодаря чему деформация на отдельных зонах конструкции проходит свободно. Швы могут проходит от вершины основания до начала крыши, деля стены и все перекрытия.
  • Ширина стандартного шва равна 2-3 сантиметрам, шов заполняется пропитанной толем либо смолой паклей, несколькими слоями рубероида, герметиком.
  • Монтаж парных балок на 2 колоннах гарантирует правильный температурный шов в сборных и монолитных конструкциях. В каркасных зданиях он комфортен при появления серьезных и динамических нагрузок на перекрытия.
  • Осадочный шов нужен при нахождении здания на разной высоте или грунте.

  • Температурно-усадочный шов нужен при соединении новой пристройки к старой конструкции.
  • Раздвижение пар колонн с выполнением опоры на отдельные основания, а также монтаж встречных балочных консолей дают возможность сделать качественный деформационный шов. Также часто между отдельными частями здания делают вкладной пролет из плит и балок.
  • В монолитных зданиях усадочный шов формируют так: от одной части сооружения конец балки опирается на консоль свободно, она является продолжением перекладины другой части конструкции. Элементы, которые соприкасаются, соединяются аккуратно, чтобы избежать трения, разрушающего консоли.

Деформационные швы в бетонных полах: нормы

В заключение приводятся требования по устройству защитных зазоров в бетонных полах по нормам.

Подстилающий слой должен иметь деформационные резы перпендикулярные друг другу с шагом от 6 до 12 метров. Шов выполняется глубиной 4 см и составляет третью часть толщины бетонного покрытия или подстилающего слоя.

При толщине бетонного покрытия в 50 мм и более деформационный шов создается в поперечном и продольном направлении с повторением через каждые 3-6 м. Эти резы должны совпадать со швами плит перекрытия, осями колонн, деформационными зазорами в подстилающем слое. Ширина реза составляет 3-5 мм.

Пропил осуществляется через два дня после укладки бетона. Заделка защитных резов выполняется специальными шнурами и герметиками.

Несколько важных нюансов

Заделка швов между плитами перекрытия должна делаться эластичным составом, предохраняющим от попадания посторонних веществ, причем совершенно не оказывая никакого влияния на свойства бетона. Нарезка проводится в определенное время.

Согласно технологии нарезка делается после того, как основание будет отшлифовано, смесь в этом случае не должна быть полностью затвердевшей. Если опоздать с такими работами, на твердом бетоне возможно растрескивание краев. Прочность бетона будет снижена.

Углубления делаются после окончания заливки. Выдерживаются 12 часов. Операции, осуществляемые в условиях низких температур, требуют проведения нарезки только через сутки.

Прежде чем начинать закладку, выполняется расчет толщины шва. Обычно она равняется третей части толщины положенной бетонной стяжки. Все работы проводятся при строгом выдерживании интервала между нарезками. В изготавливаемой сетке не должно существовать никаких внутренних дефектов. Именно в них происходит образование трещин во внутренних углах.


Схема деформационного шва с пластмассовой втулкой.

Шов не должен иметь Т-образную форму в местах соединений. В сетке не должно быть видно треугольных углов. Деформация начинается обычно с острых углов. В случае когда невозможно исключить вид треугольника, желательно сделать его равносторонним.

Получение швов дает возможность строителям образовывать участки слабины. Растрескивание бетона, таким образом, будет происходить не беспорядочно, а только в определенных местах. Шероховатость краев трещины не даст возможности появиться вертикальным смещениям.

Пошаговая инструкция по монтажу водонепроницаемого деформационного шва с металлическим профилем

Шаг 1. Подготовка поверхности. Нанесите на пол метки, по которым будет монтироваться шов. При помощи длинного правила или отбивочной веревки с синькой нанесите продольные линии. Специальной машиной нарежьте линии внутри сделанных меток. Расстояние между нарезками-  примерно 2–3 см, чем оно меньше, тем легче потом будет вырубать канавки.

Нанесение меток

Нарезка штроб

Процесс нарезки швов

Шаг 2. Перфоратором прорубите канавки, следите, чтобы края были ровными.

Вырубка с помощью перфоратора

Шаг 3. Круглошлифовальной машинкой выровняйте дно канавки. При помощи лазерного нивелира проверьте глубину. Проверку следует делать в нескольких местах, чем чаще, тем точнее будут результаты.

Чистовая обработка установочной поверхности

Контроль уровня с помощью лазерного нивелира

Шаг 4. Залейте дно канавки небольшим слоем упрочненного полимербетона. Дождитесь его полного схватывания и еще раз выровняйте поверхность.

Финишная обработка поверхности после полного схватывания упрочненного полимербетона

Шаг 5. Установите профили в проектное положение. Перед этим необходимо вставить специальные болты в профили, надеть соединительные элементы и зафиксировать их гайками. Таким образом, два профиля соединяются в единую конструкцию, расстояние между ними может изменяться в зависимости от технического задания для деформационного шва

Обращайте внимание, чтобы нижняя плоскость профилей лежала ровно без перекосов в ту или иную сторону. Профиль должен входить в канавку без усилий

Установка профилей в проектное положение (болты М6 вставлены и зафиксированы гайками)

Шаг 6. Закрепите алюминиевый профиль дюбелями. На широких горизонтальных плоскостях высверлите отверстия соответствующего диаметра по размерам пластиковых элементов дюбелей.

Сверление отверстий под дюбели

Электрической дрелью закрутите до упора металлические элементы дюбелей. Проверьте надежность фиксации. Расстояние между дюбелями — 40–50 сантиметров.

Закрепление алюминиевых профилей деформационного шва дюбелями

Шаг 7. Демонтируйте установочный комплект. Для этого нужно открутить гайки и снять металлическую стяжку. Она фиксируется при помощи втулок с внутренней резьбой. После выкручивания болтики располагаются ниже верхней плоскости деформационных профилей, срезать их нет необходимости. К этим болтикам в дальнейшем фиксируется декоративная вставка. Открутите гайки временной фиксации болтов на профилях.

Демонтаж установочного комплекта

Демонтаж гаек временной фиксации болтов М6

Шаг 8. Приступайте к укладке эластичной сменной вставки. Раскатайте рулон вдоль профиля, начинайте укладку с торца

Положите вставку на профили и осторожно вдавливайте ее в посадочные выступы до упора. Следите, чтобы вставка правильно ложилась, не допускайте перекосов и пропусков. Если элемент уложен правильно, то поверхность будет идеально ровной

Лишний кусок вставки отрежьте при помощи монтажного ножа

Если элемент уложен правильно, то поверхность будет идеально ровной. Лишний кусок вставки отрежьте при помощи монтажного ножа.

Укладка эластичной сменной вставки

Шаг 9. Установите декоративные накладки. Они могут быть алюминиевыми или из легированной нержавеющей стали. Второй вариант применяется для особо нагруженных полов, отличается увеличенными показателями износостойкости и физической прочности. Накладки имеют специальные технологические отверстия, в них входят торцы монтажных болтиков. Прикрутите элементы гайками. Отверстия вставок позволяют выполнять точную регулировку положения, за счет этого исключаются зазоры между двумя смежными элементами. Верхняя лицевая поверхность вставок защищена от механических повреждений самоклеящейся полиэтиленовой пленкой, снимите ее.

Установка декоративных накладок из нержавеющей стали

Снимается защитная пленка

Стык профиля с направляющим стержнем

Шаг 10. Установите на профиль защитный кожух. Он защищает конструкцию от загрязнения бетоном во время заливки пола. После застывания покрытия защитный кожух удаляется.

Установка защитного кожуха перед заливной финишного слоя бетона

Шов полностью готов, можно начинать заливку пола бетоном.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
