Клапан для теплого пола — описываем в общих чертах

Особенности автоматических устройств

Для обеспечения эффективной работы термосмесительного клапана процесс образования смешанного потока жидкости должен непрерывно контролироваться. Лучше, если это делается в автоматическом режиме.

Устройства с автоматическим управлением регулируются электрическими или пневматическими узлами.

  • Электрические приводы сравнительно недороги и просты в подключении. Этим во многом объясняется их популярность и широкое распространение. С другой стороны, зависимость от электропитания и потребность в периодическом обслуживании делают их недостаточно надежными.
  • Пневматические приводы стоят дороже, а процедура их подключения – сложнее. Впрочем, эти недостатки окупаются большим сроком службы и полной автономностью.

Комплектация смесительного узла

Добиться обеспечения функциональности системы ТП возможно, только имея четкое представление о строении НСУ, практическом назначении его основных и вспомогательных элементов. Устройство и работу типового узла удобно будет разобрать на примере схемы с последовательным включением насосного агрегата и двухходовым клапаном-термостатом (рис. 3). Указанную компоновку имеет смесительный узел для теплого пола Valtec (рис.5), реализуемый в торговой сети в виде готового комплекта оборудования.


Рисунок 3

Основные функциональные элементы НСУ Valtec

К ним относятся:

  • циркуляционный насос;
  • клапан балансировочно-запорный (первичного контура);
  • клапан балансировочный (вторичного контура);
  • байпасный клапан (перепускной).

Насос (рис. 3 и 5, поз.3)

Инициирует подачу и возврат теплоносителя через узлы и петли ТП. Применяется циркуляционное оборудование аналогичное тому, которое используется в первичных контурах системы отопления. Величин его главных рабочих параметров (давление и производительность) должно хватать на преодоление гидросопротивлений в трубопроводах, чтобы обеспечивать циркуляцию теплоносителя с требуемой скоростью и в заданных объемах.

Балансирный клапан первичного контура (рис. 3 и 5, поз.8)

Отвечает за поступающие объемы теплоносителя, подпитывающего систему теплого пола из первичного высокотемпературного контура отопления (Т1, Т2). Балансировка потока жидкости осуществляется изменением пропускной способности клапана. Регулировка балансирного клапана выполняется путем вращения его настроечного винта с головкой под ключ-шестигранник, который закрывается защитным колпачком. Процесс также синхронизируется с работой клапана-термостата (поз. 1), управляемого выносным погружным датчиком (поз. 1а). Чувствительный элемент датчика монтируется в резьбовую гильзу (поз. 4).

Балансирный клапан вторичного контура (рис. 3 и 5, поз.2)

Его настройка зависит от площади подогреваемой поверхности напольного покрытия. Открытие/закрытие регулирующего устройства влияет на изменение пропорции соотношения объемов теплоносителей из обратки ТП (Т21) и подачи первичной системы отопления (Т1). Прикрытие балансировочным клапаном оборотного потока из вторичного контура способствует более интенсивному поступлению разогретой жидкости от теплогенератора (котла). Таким образом, теплопроизводительность ТП увеличивается.

Установка степени открытия клапана (рис. 4) осуществляется по шкале на его оголовке (рис. 5, поз. 2), где указана его пропускная способность в м3/час. После завершения настройки шкала от случайного смещения фиксируется винтом 2а.


Рисунок 4

Байпасный клапан (рис. 3 и 5, поз.7)

Совместно с перепускным патрубком (поз. 12) обеспечивает безаварийную работу циркуляционного насоса в режиме подпора, когда циркуляция через петли ТП прекращается полностью либо становится недостаточной. Подобный режим может быть вызван перекрытием контуров на гребенке посредством ручных вентилей либо же работой их клапанов с простым термостатическими или автоматическим управлением. В результате сопротивление течению жидкости, как и нагрузка на оборудование, увеличиваются. При определенном перепаде давления, величина которого настраивается по шкале перепускного клапана (градуировка в бар), он приоткрывается. Теплоноситель либо часть его потока начинает перетекать по байпасному патрубку, замыкая через насос малый цикл циркуляции. Таким образом, исключается аварийная перегрузка и обеспечивается сохранность оборудования.

Вспомогательные элементы

Обеспечивать, поддерживать и контролировать работу НСУ также помогают различные вспомогательные и сервисные устройства:

  • термометры – поз. 5;
  • воздухоотводчики поплавкого типа (автоматические) – поз. 9;
  • дренажные клапаны – поз. 10;
  • обратный шаровый клапан – поз. 11.


Рисунок 5

Как работает трехходовой клапан в системе отопления

Принцип работы клапана заключается в смешивании потоков воды с разной температурой. Для чего это нужно делать? Если не вдаваться в технические подробности, можно ответить так: для продления срока службы отопительного котла и его более экономичной работы.

Трехходовой клапан смешивает нагретую воду с остывшей после прохождения по отопительным приборам и направляет ее снова в котел для нагрева. На вопрос, какую воду нагреть быстрее и легче – холодную или горячую – в состоянии ответить каждый.

Одновременно со смешиванием клапан потоки еще и разделяет. Возникает естественное желание автоматизировать сам процесс управления. Для этого клапан оснащается термодатчиком с терморегулятором. В этом случае лучше всего здесь справляется электрический привод. От устройства привода зависит качество функционирования всей системы отопления.

  1. Такой клапан устанавливается в тех местах трубопровода, где необходимо разбить циркуляционный поток на два контура:
  2. С постоянным гидравлическим режимом.
  3. С переменным.

Обычно постоянный гидравлический поток используют потребители, для которых подается качественный теплоноситель определенного объема. Регулируется он в зависимости именно от качественных показателей.

Переменный поток потребляют те объекты, для которых качественные показатели не являются главными. Им важен количественный коэффициент. То есть для них регулировка подачи производится по требуемому количеству теплоносителя.

Есть в категории запорной арматуры и двухходовые аналоги. В чем отличие этих двух видов? Трехходовой клапан работает совершенно по-другому. В его конструкции шток не может перекрыть поток с постоянным гидравлическим режимом.

Он всегда открыт и настроен на определенный объем теплоносителя. А значит, потребители будут получать необходимый объем как в количественном, так и в качественном эквиваленте.

По сути, клапан не может перекрыть подачу на контур с постоянным гидравлическим потоком. А вот переменное направление он перекрывать способен, тем самым позволяя регулировать напор и расход.

Если совместить два двухходовых клапана, то получится трехходовая конструкция. При этом оба клапана должны работать реверсивно, то есть при закрытии первого обязательно открывается второй.

Виды трехходовых клапанов по принципу работы

  • По принципу действия этот вид делится на два подвида:
  • Смесительные.
  • Разделительные.

Уже по названию можно понять, как работает каждый тип. У смесительного один выход и два входа. То есть он выполняет функцию смешивания двух потоков, что необходимо для понижения температуры теплоносителя. Кстати, для создания нужной температуры в системах теплых полов это идеальное устройство.

Регулировать температуру выходящего потолка достаточно просто. Для этого необходимо знать температуру двух входящих потоков и точно рассчитать пропорции каждого, чтобы на выходе получить требуемый температурный режим. Кстати, этот вид устройства, если его правильно установить и отрегулировать, может работать и по принципу разделения потоков.

Трехходовой кран разделительного действия разбивает основной поток на два. Поэтому у него два выхода и один вход. Этот прибор обычно используется для разделения горячей воды в системах горячего водоснабжения. Нередко специалисты устанавливают его в обвязках воздухонагревателей.

По внешнему виду оба устройства ничем не отличаются между собой. Но если рассмотреть их чертеж в разрезе, то есть одно различие, которое сразу же бросается в глаза. В смесительном приборе установлен шток с одним шаровым клапаном.

Он располагается в центре и перекрывает седло главного прохода. В разделительном таких клапанов два на одном штоке, и они устанавливаются в выходных патрубках. Принцип их действия таков — первый закрывает один проход, прижимаясь к седлу, а второй в это время открывается другой проход.

  1. Современный трехходовой кран делится на два типа по способу управления:
  2. Ручной.
  3. Электрический.

Чаще приходится сталкиваться с ручным вариантом, который похож на обычный шаровой кран, только с тремя патрубками — выходами. Электрические автоматические системы чаще всего используются для распределения тепла в частном домостроении.

Критерии выбора клапана

Как выбрать трехходовой клапан? При выборе рекомендуется учитывать:

  • назначение устройства;
  • конструктивное исполнение;
  • тип привода;
  • дополнительные параметры.

Разновидности клапанов по назначению

Клапан трехходовой для котла или иного устройства может быть:

  • смесительным, то есть основное назначение арматуры заключается в смешении разных потоков жидкости до заданной пользователем температуры. Используется смесительный клапан в системах теплого пола для предотвращения перегрева и выхода коммуникаций из строя и в системах горячего водоснабжения;
  • разделительным. В отличие от предыдущего вида основное назначение устройства заключается в распределении подающего потока теплоносителя по разным веткам магистрали, например при монтаже дополнительного радиатора;

Различие в работе смесительного и разделительного клапана

переключающимся, то есть перераспределяющим поток жидкости в системе.

Отличия в конструкции

Регулирующий клапан в зависимости от конструкции может быть:

седельным — движение штока происходит по вертикали до седла. Как правило, функции такого типа оборудования – смешивание потоков с разной температурой;

Клапан со штоком, движущимся по вертикали

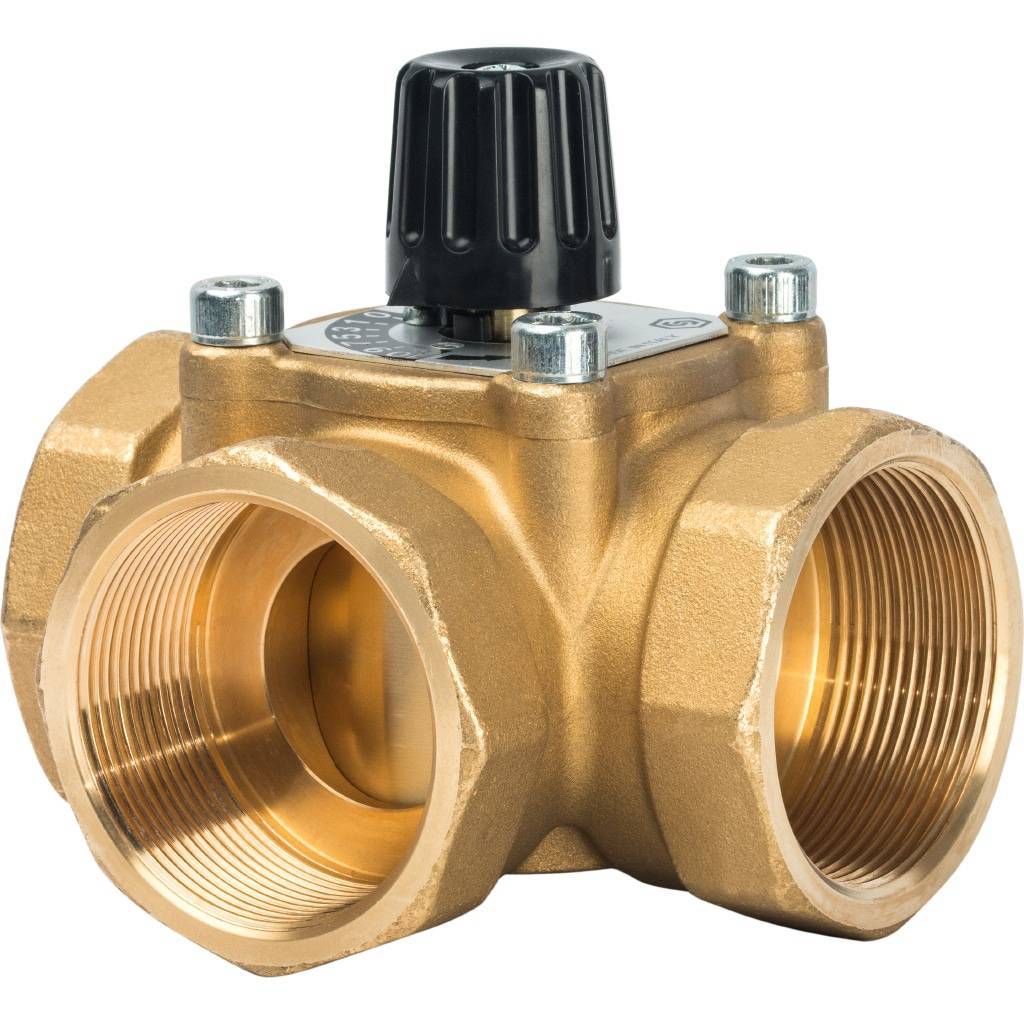

поворотным — при движении штока производится вращение заслонки, регулирующей направление и мощность потоков.

Устройство с запорной заслонкой

Разные типы приводов и их особенности

Шток трехходового клапана может быть приведен в действие:

термочувствительным элементом, установленным на терморегуляторе. Преимуществами такого типа управления является простота, высокая точность и отсутствие необходимости электропитания;

Трехходовой клапан с терморегулятором

электроприводом. Клапаны с электроприводом получают параметры, заданные пользователем с датчиков температуры, установленных в разных местах, или общего управляющего контролера. Стоимость такого оборудования высока, но основным плюсом является максимальная точность работы прибора.

Оборудование, приводимое в действие электроприводом

Дополнительно

При приобретении клапана для теплого пола или иной коммуникационной системы также рекомендуется учитывать:

  • диаметр патрубков, который должен соответствовать диаметрам подходящих к устройству труб. Если подобрать параметр не получается, то потребуется установка переходника;
  • показатель пропускной способности клапана (указывается в технической документации к оборудованию);
  • назначение. Клапан для холодной или горячей воды, отопления, теплого водяного пола, газовый и так далее (указывается в документации);
  • возможность подключения дополнительного оборудования, например, термоголовки, электропривода и так далее, если первоначальное устройство не оснащено какими-либо способами управления;
  • производителя. Наиболее качественные клапаны выпускаются шведской компанией Esbe, американской компанией Honeywell и совместным предприятием России и Италии — Valtec.

Виды и их устройство

В распределительном термостатическом клапане, устанавливающемся на тёплый пол, из обратной трубы производится подмес к нагретой воде остывшей. Этот процесс беспрерывен, пока включён обогрев.

Смесительные клапаны для тёплых полов бывают: двухходовые и трёхходовые. А также, они различаются способом подмеса и направлением потока.

Двухходовой

Двухходовой термостатический клапан обратного потока для тёплого пола!!!

Watch this video on YouTube

Двухходовой термостатический клапан — усовершенствованная модель ручного типа. Он бывает гидравлическим, пневмоническим и с электроприводом.

Конструкция простая, но способная эффективно регулировать температурный уровень теплоносителя в автоматическом режиме. Прибор монтируется в отопительной системе, вместо ручного вентиля.

Основные плюсы:

  1. Автоматическое снижение температурного уровня жидкости;
  2. Простота конструкции и невысокая цена;
  3. Несложный монтаж.

Недостатки — возможность установки его на трубопроводах с небольшим размером. Если использовать данный кран при обустройстве обогрева в помещении с большой площадью, то термостат будет функционировать с перебоями. Двухходовой клапан чаще применяется, если тёплые полы выступают дополнительным отоплением.

Прибор оснащён терморегулирующей головкой со шкалой. Смена расположения головки производится в ручную или автоматически. Ручные модели просты и стоят недорого. Более современные устройства срабатывают автоматически.

Двухходовой клапан функционирует по следующему принципу — теплоноситель из обратной магистрали вновь подаётся в трубы пола, но перед этим, срабатывает устройство открывающее подачу нагретой воды. Два потока смешиваются внутри корпуса до нужного градуса, затем происходит срабатывание термодатчика, и автоматически затвор перекрывает отверстие с горячим теплоносителем.

Затвор состоит из плунжера и седла. Плунжер имеет тарельчатую, игольчатую и стержневую форму. Он расположен перпендикулярно по отношению к движению жидкости.

Трёхходовой клапан

Esbe трёхходовой для тёплого пола, зачем он нужен.

Watch this video on YouTube

Вентиль предназначен для греющих систем, которые устанавливаются в больших помещениях. Они обладают теме же плюсами, что и двухходовые краны. Особенно стоит отметить — удобство регулировки температурного показателя воды для тёплых полов.

Но у данного термостатного клапана есть и минус — если срабатывает термостат, то вентиль открывается полностью, тем самым горячий теплоноситель поступает в контуры. А это может вызвать перегрев отопительной системы, и даже разрыв труб. Кроме того, у него ниже пропускная способность, чем у двухходового крана.

Трёхходовые термостатические смесительные клапаны бывают латунные и бронзовые. Они оборудованы термоголовкой или термостатом, могут иметь электропривод или сервопривод. Конструкция — кран, имеющий два входа и выход. Внутри корпуса есть смесительная камера, на ней размещён термостат с регулятором, на котором есть цифровая панель. Подсоединяется термоклапан перед коллектором.

Принцип работы трёхходового термостатического вентиля:

  • нагретая вода движется по правому и фронтальному патрубкам — если её градус нагрева отвечает нужным параметрам;
  • если температура жидкости повышается или понижается, то в работу вступает термостат, он приводит в движение шток, в результате к горячей воде подмешивается охлажденная;
  • после достижения заданной температуры, происходит полное открытие фронтального отверстия.

Следует сказать, что при включении прибора, напряжение потока воды не меняется. Это приводит к равномерному изменению температуры жидкости, подающейся в магистраль.

По методу смешивания

Смесительные краны для тёплого пола, в зависимости от способа подмеса, бывают:

С функцией термостата — с ним возможно достигать и удерживать нужный градус нагрева у теплоносителя, так как прибор способен регулировать оба потока (нагретый и охлаждённый). Термостат в смесителе реагируя на уровень нагрева жидкости, производит открывание или закрывание отверстия, через которые подаётся нагретый или остывший теплоноситель. Кроме того, механизм устроен так, что при отсутствии холодной воды, автоматика перекрывает поступление горячей.

Термостатические — устройство оснащено чувствительной термоголовкой, имеющей выносной термодатчик, он размещается в каждой магистрали. Работы клапана заключается в определении температуры воды, и подачи команды исполнительному механизму.

Теплые полы в доме

В последнее время водяные теплые полы стали применятся намного чаще для отопления помещений различной функциональной направленности. Они обладают достаточными преимуществами, чтобы позиционировать себя как оптимальный источник тепла в том случае, если для монтажа не присутствует ограничений.

Но для того, чтобы система была действительно эффективной и экономичной, потребуется тщательный расчет и использование соответствующих комплектующих, отвечающих за оптимальное распределение теплоносителя по контурам. Также приветствуется применение автоматических систем управления, которым можно задавать определенный режим в зависимости от погодных условий, а также от распорядка дня проживающих в доме.

Критерии выбора

Технические характеристики трехходового устройства оказывают немалое влияние на качество обогрева теплого пола. Поэтому при подборе клапана седеет учитывать такие показатели:

  1. Объем обогреваемого помещения. Обогрев больших территорий требует установки трехходового вентиля с регулировкой автоматического типа, который самостоятельно производит контроль температурного режима теплоносителя, поступающего в трубопровод системы обогрева пола.  Для маленьких комнат не нужно покупать дорогостоящие смесительные устройства со сложной конструкцией. Для обогрева балконных помещений, санузлов и небольших коридоров подойдет простой клапан.
  2. Показатель пропускной способности.  Максимальный уровень количества жидкости, прокачиваемой смесительным вентилем, определяется в начале проектирования системы обогрева пола. Трехходовой клапан должен отвечать установленной пропускной величине иначе устройство не выдержит напорной нагрузки.
  3. Диаметр поперечного сечения. Данный параметр необходим для подключения смесительного приспособления к системе отопления. При необходимости используются специальные переходные устройства, которые позволяют точно соединить приборы.
  4. Материал изготовления. Клапан должен быть изготовлен из металла, который обладает низким коэффициентом расширения и не меняет своих первоначальных характеристик при взаимодействии с горячим теплоносителем. Такие свойства имеют трехходовые краны из бронзы и латуни.

Приобретать смесительные приспособления рекомендуется у проверенных изготовителей. К изделию должно прилагаться гарантийная документация, инструкция с указанными техническими характеристиками и сертификат качества.

При выборе трехходового клапана учитывайте показатель пропускной способности

Перед тем как установить трехходовой вентиль в систему теплого пола, следует выполнить проверку устройства на работоспособность. Для этого осуществляется установка регулирующего кольца на самое минимальное значение температуры, а затем пропускается через клапан горячий поток воды. Правильно функционирующее устройство должно сразу перекрыть отверстие.

Советы специалистов

Перед выбором регулирующего оборудования необходимо определиться, какую площадь требуется обогреть. Если будет отапливаться ванная, часть пола спальни или детской комнаты, нет необходимости приобретать арматуру с термоголовкой – проще использовать трехходовой вентиль с ручным управлением, чем устанавливать полноценный дорогой смесительный узел.

Стоимость смесительно-распределительного узла с запорной и регулирующей арматурой, коллектором, манометром, краником Маевского превышает стоимость всех трубопроводов (если они выполнены из полимера, а не из дорогой меди).

Если система теплого пола включает несколько помещений, то необходимо перед монтажом заказать проект у квалифицированного инженера-сантехника – в нем будут указаны характеристики клапана. При большой площади теплых полов и большом количестве комнат понадобится один или несколько смесительных узлов.

Схема подключения каждого узла включает в себя коллектор – распределительную гребенку, к которой присоединены трубопроводы отопления. Перед коллектором устанавливается трехходовой смесительный вентиль и насос. Клапан может быть с термоголовкой или с датчиками, контроллером и электроприводом.

Характеристика оборудования

Теплоноситель из котла проходит по магистрали труб к коллектору. Из него жидкость поступает в напольный трубопровод. Отдавая тепло, она возвращается обратно к коллектору, который имеет отдельный обратный выход для охлаждённого теплоносителя. Циркуляционный насос нагнетает воду обратно в котёл.

При ручном управлении температурного режима на контуре с холодной водой и теплоносителе высокой температуры устанавливают вентили. Если комната прогрелась достаточно хорошо, то вентиль с горячей водой закрывают. Если в помещении холодно, то вентиль открывают.

Для автоматического регулирования режима отопления устанавливают трёхходовой смеситель с термостатом и выносным термодатчиком. Данная система образует термостатический клапан. Его устанавливают на входе в коллектор. Оборудование производится из латуни или из бронзы.

  • Трёхходовой клапан имеет 3 выхода для горячей, холодной воды и для теплоносителя, который подаётся в напольную магистраль. На корпусе маркерами обозначено направление потоков различных температур.
  • Для смешивания жидкости различной температуры предусмотрена смесительная камера.
  • На корпусе располагается термостат, с регулятором температуры.
  • Термодатчик расположен на термостате.
  • Клапаны перекрывают выходы для холодного и горячего потока. Они могут быть тарельчатыми или игольчатыми. Их работа зависит от термостата.
  • Термостат представляет собой систему, которая состоит из капсулы с жидкостью и подпружиненным штоком. К нему прикрепляются клапаны.
  • Датчик температуры имеет цифровую панель, на которой обозначены режимы отопления.

Термостат может находиться в термоголовке или в сервоприводе. Устройства имеют различную схему, но одинаковый принцип работы. Термоголовка представляет собой термостат, работа которого осуществляется с помощью жидкости: она чувствительна к перемене температуры.

Сервоприводы функционируют от электрической сети. Жидкость заключена в ёмкость. В ней находится нагревательная пластина. Сервопривод устанавливают на коллектор.

Трёхходовой смеситель предназначен для системы отопления больших площадей. В отдельных помещениях или в дачных домиках к коллектору подключают двухходовой вентиль. Его устанавливают на контур с теплоносителем высокой температуры. Вода проходит через него только в одном направлении.

Установка термосмесителя для теплого пола

Трехходовой клапан монтируется в разрыв основного трубопровода и соединяется с обратным контуром системы. Установка осуществляется с использованием стандартного набора инструментов: гаечных ключей, пассатижей, подмотки, подходящих по размеру прокладок.

В зависимости от конструкции, клапан имеет внутреннюю, либо внешнюю резьбу. На нее накручивается стандартная накидная гайка или фитинг (чрезмерных усилий при закручивании резьбы прилагать не следует, это может повредить прокладки).

Предварительно на резьбу наматывается подходящий уплотнитель. Места стыковки должны быть плотными и ровными, не иметь перекосов резьбы.

В зависимости от хода потоков теплоносителя, схема включения устройства в систему может различаться:

  • Симметричное подключение (Т-образная схема). Разогретый и охлажденный потоки поступают в боковые отверстия изделия, смешанный поток идет из центрального отверстия.
  • Асимметричное (L-образное) подключение. Горячий носитель и охлажденный поступают в два соседних отверстия, выходной поток идет через боковое.

При выборе того или иного варианта подключения, необходимо учитывать, как изделие будет вписываться в существующую обвязку трубопровода.

После завершения процедуры монтажа, система подвергается испытаниям. Тестирование должно продолжаться не менее 24 часов. Если все узлы функционируют исправно, можно осуществлять заливку и пользоваться системой в штатном режиме, наслаждаясь комфортом и уютом в исправно отапливаемых помещениях.

Смесительный клапан – один из главных узлов системы теплого пола. От его правильной работы зависит качество и точность регулировки температуры, что накладывает повышенную ответственность на проведение работ по его монтажу и обслуживанию.

Выбор клапана и особенности установки

Выбирать модель клапана необходимо с привязкой к характеристикам системы отопления.

Сегодня становится модным использовать для оснащения смесительных узлов трехходовые клапаны, оборудованные электроприводами, хотя и обычная, традиционная модель по своим технологическим характеристикам мало в чем уступает сложным устройствам

Во время покупки следует обратить внимание на следующие нюансы:

  • наличие технической документации на изделие (сертификаты качества, гарантийные обязательства компании-изготовителя, инструкция по установке и эксплуатации);
  • изделия, изготовленные из латуни или бронзы, предпочтительнее — эти металлы прекрасно взаимодействуют с горячей водой, имеют низкий коэффициент теплового расширения.

Особенности эксплуатации

При эксплуатации смесительного клапана тёплого пола имеются свои особые моменты. Основной — обязательная установка фильтра. Помимо этого, размещать смеситель с термоголовкой в коллекторную группу, которая обслуживает не одну комнату или расположена в соседнем помещении — не рекомендовано. Подойдёт прибор с выносным термодатчиком, размещённым в обогреваемой комнате.

Клапан подмеса — главный элемент в системе водяных тёплых полов. От того насколько правильно он работает, зависит качество обогрева помещения. Поэтому к его выбору и установке, нужно подходить ответственно. Если вы не уверены в своих способностях, то лучше пригласить профессионала.
