Теплоизоляция для теплого пола: познаем по порядку

Использование пенопласта для утепления стяжки

Утепление пола пенопластом под стяжку — одна из разновидностей утепления пола.

В целях формирования теплоизоляционного слоя используется ПСБ-С-35. Для того чтобы стыковка плит происходила плотнее, используются плиты с фрезеровочными краями.

Перед тем, как использовать пенопласт, необходимо создать настил из полиэтилена. Он будет способствовать изоляции.

Пеноматериалы недостаточно прочные для того, чтобы выдержать нагрузку бетонной стяжки. Для того чтобы снизить нагрузку, используется плотная монтажная сетка, толщиной 40-60 мм.

Инструкция по формированию утепления:

  1. Плотную нижнюю подложку покрывают полиэтиленовой пленкой.
  2. По всему периметру плотно укладываются плиты пенопласта. Места стыков заполняются монтажной пеной или прочно склеиваются.
  3. Поверх утеплителя устанавливается сетка.
  4. Сверху устраивается стяжка. Ее состав может быть различным основу составляет бетон.

При правильном устройстве пола и отсутствии лишней вентиляции температура во всей комнате, в том числе и на полу будет одинаковая. После того, как стяжка полностью высохнет, покрытие. Время полного высыхания — не менее 28 дней.

Есть еще несколько заповедей формирования теплого пола под стяжку, нарушать которые нельзя:

  1. Утепление пола пенопластом должно соответствовать параметрам помещения. Поскольку ширина пенопласта и стяжка забирают часть высоты комнаты, не нужно создавать слишком широкую прослойку там, где в этом нет необходимости. Для межквартирных полов достаточно плиты толщиной 2-3 см.
  2. Для более хрупкой разновидности утеплителя используется большая прослойка стяжки — 5 см, для более прочного утеплителя можно использовать прослойку в 4 см.
  3. Нельзя принудительно сушить поверхность. Процесс должен проходить естественно при отсутствии сквозняков и наличии постоянного увлажнения.
  4. При смешивании раствора нужно строго соблюдать пропорции.

Утепление пола

Устройство систем водяного тёплого пола

Подогрев полов, функционирующий благодаря нагревающейся воде, представляет собой конструкцию, созданную из отопительного контура, который, как правило, залит цементной стяжкой. Но также водяной пол может быть изготовлен и без использования цементных растворов – это актуально для тех помещений, полы в которых не могут испытывать значительную нагрузку.

Схема водяного теплого пола

Полы с бетонной стяжкой представляют собой следующую конструкцию (пирог).

  1. Черновое основание пола. Как правило, это перекрытие или стяжка из бетона по грунту.
  2. Слой гидроизоляционного материала. Необходим, чтобы грунтовые воды не проникали в помещение снизу. Актуально и для черновых полов по грунту, и для комнат, расположенных на первом этаже над подвальным помещением.
  3. Слой утеплителя. Обычно используется пенополистирол, который отлично справляется с задачей предотвращения утечки тепла в грунт, плиту перекрытия или подвал.

  4. Слой полиэтилена. Обычно укладывается в два слоя. Не позволит воде из бетонной смеси уйти в грунт или впитаться в утеплитель. Кстати, для этих целей популярный в строительной сфере фольгоизол использовать нельзя, так как среда, которая создается благодаря воздействию бетона, очень агрессивна, а вещества, содержащиеся в цементной смеси, способны разъесть материал.
  5. Армирующая сетка с ячейками около 5-10 см. Необходима для укрепления стяжки и закрепления трубопровода.
  6. Трубы для системы подогрева. Из нее создается водяной контур. Укрепляется при помощи пластиковых хомутов на армирующую сетку. Для создания системы подогрева, работающего на горячей воде, оптимально укладывать трубу с шагом 10-30 см. Хомуты используются по 2-3 шт на каждый метр.

  7. Слой бетонной стяжки. Заливается поверх подведенной и подключенной системы.
  8. Подложка. Укладывается поверх стяжки под напольное покрытие. Можно использовать, например, вспененный полиэтилен, изолон и т. д.
  9. Финишное покрытие.

Именно о правильном выборе итогового покрытия сегодня и пойдет речь. Оказывается, далеко не каждый материал можно укладывать поверх конструкций теплого пола.

Как отдельные напольные покрытия влияют на проход тепла от системы обогрева в помещение

Стоит помнить, что теплый пол – это не система отопления дома, это лишь ее элемент, необходимый для комфортного проживания. Полностью обогреть помещение он не способен. Нагрев поверхности в результате работы системы подогрева не может превышать +29 градусов. А водяной пол не может подогреваться более чем на +50 градусов. И уровень его нагрева регулировать достаточно сложно – на это влияет множество факторов. Именно поэтому выбрать подходящее напольное покрытие в этом случае не так просто, как кажется на первый взгляд.

Теплый пол

Нагретая вода остывает достаточно долго. Если система перегрелась, то и охлаждаться она будет далеко не мгновенно. К сожалению, некоторые типы покрытий пола негативно реагируют на резкие колебания температур и чрезмерный нагрев, разрушаясь и теряя эксплуатационные качества, к тому же могут начать выделять в воздух вещества, оказывающие негативное влияние на организм человека.

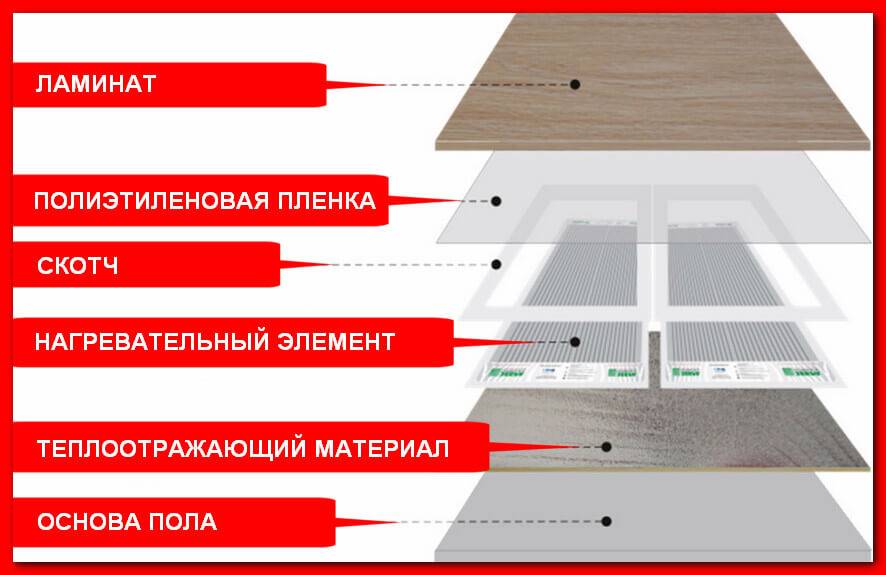

Принцип работы ИК пола

Технология установки теплоизоляции

Теплоизоляция с использованием любого теплоизоляционного материала под теплый электрический пол достаточно проста в выполнении. Особые навыки в этой работе не нужны, достаточно понимать работу и уметь пользоваться инструментами.

Поэтапная укладка теплоизоляции

  1. Основание под укладку должно быть ровным, прочным.
  2. Необходимо правильно выполнить гидроизоляцию основания, после чего можно выполнять монтаж сырья.
  3. Если создается водяной тип пола с отоплением, нужно учитывать вес труб с теплоносителем. Ведь по прошествии некоторого времени они продавят теплоизоляционный материал под механическим воздействием веса стяжки и напольного покрытия. Чтобы не допустить такую ситуацию, нужно выбирать материал с высокой прочностью, а трубы с двух сторон окружить армированием. Так, масса стяжки и покрытия пола распределится на сетку равномерно. Также лучше установить плиты из экструдированного пенополистирола со специальными канавами для труб.
  4. Все стыки и швы утеплителя нужно обязательно проклеивать при помощи фольгированного скотча. Так, сохранится больше теплоты.
  5. Чтобы сохранить целостность стяжки из бетона, стыки между ней и стеной нужно обклеить демпферной лентой.

Выполнение теплоизоляции при установке отопления в полу – не роскошь, это необходимость.Неправильная укладка приведет к негативным последствиям, которые негативно скажутся на качестве отопления. Также они отразятся на кошельке хозяина дома, ведь затраты топлива на отопление увеличатся.

Расчёт и выбор материалов

По правилам, водяной тёплый пол в частном доме должен эксплуатироваться несколько десятков лет, поэтому к  выбору комплектующих нужно подходить со всей ответственностью.

Не следует чрезмерно экономить на материале, покупая не дорогой и не высокого качества. Предпочтение необходимо отдавать изделиям с большим сроком службы, ведь конструкцию залитую бетоном сложно ремонтировать.

Выбираем трубы

При установке водяных систем своими руками, чаще используются трубы из сшитого полиэтилена марки PE-X и PERT. Плюс изделий PE-Xа — обладают большой плотностью сшивки, что обеспечивает эффект памяти.

То есть, контур растянутый или деформированный под воздействием нагретого теплоносителя способен принимать изначальную форму. Кроме того, данная модель оснащена аксиальными фитингами, поэтому её можно смело замуровывать под бетонную стяжку.

А вот продукция PERT имеет цанговые фитинги, что говорит о допустимости монтажа только «сухим» способом. Поэтому, эти трубы рекомендованы лишь при заливке стяжкой цельного отрезка изделия, когда фитинги располагаются в местах крепления контура к коллектору.

Многих привлекают полипропиленовые трубы, так как имеют не высокую стоимость, но нередко они бывают низкого качества, поэтому специалисты их не рекомендуют.

Хороший вариант — медные, они долговечны и обладают высокой теплоотдачей, но стоимость их достаточно высокая. А вот металлопластиковые трубы — это отличное соотношение цены и качества. На них не образуется коррозия, имеют небольшой вес и просты в монтаже, так как легко гнутся.

Если необходима повышенная изоляция, то лучше применять изделие с внутренним покрытием из поливинилэтилена.

Для водяных отопительных устройств на бетонный пол, трубы должны иметь толщину стен 2 мм, а диаметр 16, 17, 20 мм. Эти данные можно найти на самих изделиях.

Выбирая контур, следует отдавать предпочтение проверенным и известным производителям: Rehau и Valtec, Tece, KAN, Uponor. Кроме того, при покупке в обязательном порядке проверяется наличие сертификата соответствия на товар.

Необходимо, также приобрести хомуты, которыми нагревательный элемент будет крепиться к бетонному основанию. В случаи, если в качестве утеплителя будут использоваться маты с бобышками, то потребность в них отпадает.

Читайте подробную статью как правильно выбрать трубы для системы теплых полов.

 Утеплитель

Теплоизоляционный материал является важным слоем тёплого пола. Он предназначен отделять тепло, которое выделяют трубы, от бетонной основы и направлять его вверх. Рекомендованы подложки из:

  • фольгированного полиэтилена — особенно для полов с минимальной толщиной;
  • профильных полистирольных  мат — лучше брать изделие с выступами для укладки труб и наличием замков для фиксации листов между собой — это облегчит процесс монтажа;
  • пенополистирольных экструдированных плит — они имеют повышенную прочность и хороший уровень теплоизоляции.

Минеральная вата не рекомендуется для размещения в «пироге» пола с обогревом уложенного «мокрым» способом, так как она впитывает часть влаги из раствора.

К сведению! Толщина теплоизоляционного материала зависит от характеристики помещения.

На первом этаже теплоизоляционный слой должен быть толще. В среднем, размер при укладке по грунту — 10 см, над неотапливаемым подвалом — 5 см, над тёплым помещением — 3 см.

Кроме того, потребуется купить крепёжные изделия, с помощью которых будет фиксироваться утеплитель к полу (дюбеля).

Комплектующие для коллектора

Коллекторно-смесительный узел является центром всей конструкции, в нём распределяется и направляется в магистраль теплоноситель. Помимо этого, с его помощью производится контроль за работой устройства и регулировка температурного режима.

Коллекторы не продаются в полном комплекте, поэтому потребуется покупать комплектующие по отдельности. Лучше довериться специалисту, но если вы решили сделать это самостоятельно, то следует помнить, что нужны следующие детали узла:

  • коллекторы с настроечными клапанами;
  • фитинги для присоединения контура — они подбираются индивидуально;
  • воздухоотводчики автоматического типа;
  • кронштейны для крепления устройства к стенке;
  • дренажные сливные краны;
  • шкаф из металла;
  • смесительная ёмкость и насос для обеспечения циркуляции теплоносителя;
  • термометр для определения температурного уровня.

Правильно подобранные детали коллекторного узла способствуют эффективному функционированию устройства.

Кроме этого, для обустройства тёплого пола потребуется запастись цементом, песком, пластификаторами для приготовления бетонного раствора, демпферной лентой размером 100 — 150 мм в ширину и армирующей сеткой.

Бетонные стяжки

Наиболее популярна бетонная стяжка пола в частном доме мокрого типа. Полусухая стяжка сложнее в изготовлении, но превосходит предыдущую технологию эксплуатационными свойствами.

Чтобы повысить ресурс напольного покрытия, перед его укладкой влажность бетонной стяжки должна находиться в пределах:

  • 1,5% – для теплого пола;
  • 2% – для паркета и ламината;
  • 2,5% – для джутового ковролина;
  • 3% – для линолеума;
  • 3,4% – для керамогранита, ПВХ плитки и линолеума на полимерной основе.

Проверка влажности стяжки без приборов.

Простейшим способом проверки влажности без специальных приборов является приклеивание пленки или широкого скотча на поверхность с бумажной салфеткой под этим герметичным материалом. Если через сутки оклеенная салфетка сухая на ощупь, напольное покрытие можно укладывать.

Классическая мокрая стяжка

Эта технология в частном доме своими руками применяется чаще всего по следующим причинам:

  • бетонная стяжка позволяет уложить внутрь утеплитель и акустический материал, контуры теплого пола (кабель, трубы);
  • работы можно производить самостоятельно;
  • даже при толщине слоя от 5 см бюджет отделки будет минимальным.

Основными недостатками технологии являются:

  • наличие мокрых процессов – мокрую стяжку не рекомендуется заливать в комнатах с фальш-панелями из гипсокартона;
  • сложное хождение – для повышения прочности бетонная конструкция часто армируется проволочной сеткой, передвигаться по которой можно только по настилу или «дорожкам» из бетона;
  • конструкционные ограничения – мокрую стяжку сложно залить на перекрытие по балкам.

Поверхность получается не идеально ровной без шлифовки, поэтому при укладке напольного покрытия часто используются выравнивающие подложки и слой наливного пола.

Подробнее читайте в статье: Как сделать мокрую стяжку пола.

Полусухая стяжка пола

В технологию по умолчанию заложена затирка на последнем этапе специальными шлифмашинами. С одной стороны это существенный плюс полусухой стяжки – поверхность имеет идеальную плоскостность без перепадов, ямок и бугорков. С другой стороны – без применения специального оборудования сделать стяжку пола из полусухого бетона не получится.

Остальными минусами методики являются:

  • минимальная толщина полусухой стяжки по умолчанию больше на 1 см, чем мокрой (4 см вместо 3 см);
  • сроки укладки напольного покрытия остаются прежними;
  • в помещениях сохраняется высокая влажность в течение 3 недель, что вредно для гипсокартона и прочих гигроскопичных материалов.

Выравнивание полусухого бетона.

Зато сделанный своими силами «пирог» полусухой стяжки имеет большую водонепроницаемость и морозостойкость в сравнении с классической технологией мокрой стяжки, хотя для большинства случаев эти свойства излишни. Хорошо себя зарекомендовала такая стяжка пола в доме, при устройстве полов по грунту с теплым полом, так как сразу получается ровное основание, готовое под финишное покрытие.

Подробнее читайте в статье: Устройство полусухой стяжки пола.

Сомнения по выбору утеплителя

Для снятия всех сомнений по выбору утеплителя для теплого пола рассмотрим финансовую сторону вопроса. Для этого проведём расчет тёплого пола помещения 50 кв.м. Все монтажники советуют 2 см плиту с покрытием и бобышками стоимостью 600 рублей за квадрат. Всего расходы по такому утеплителю около 30000 руб. Если добавить еще 4см гладких плит с четвертью, то это обойдётся в 150 рублей за квадратный метр и всего это будет 7500 рублей. Об этой сумме «экономии» и ведётся речь. Это всего плюс 25% к стоимости, но посчитаем, какой конечный результат получим. Произведем расчёты в программе по тёплым полам по двум помещениям:

  • Помещение 1 — правильный вариант выбора теплоизоляции.
  • Помещение 2 — стандартный вариант утеплителя.

Помещение 2

Начнём с него. Задаём стандартный тип перекрытия под неотапливаемыми подвалами, шаг трубы 20 см, температуру в помещении +20 °С, слои над трубами и слои под трубами с утеплителем в 2см. Температура теплоносителя +40 °С. После вычисления программа выдаёт стандартные нормативные данные, кроме теплового потока вниз, который равен 58 Вт/кв.м., что сопоставимо с потоком вверх. Можно сделать вывод, что при таком варианте отапливается нижняя плита перекрытия.

Помещение 1

Задаём все те же данные, только в слоях под трубами предусматриваем дополнительную теплоизоляцию пола пенополистирол 35 плотности толщиной 40 мм. После расчёта программа выдаёт результат с повышенным тепловым поток вверх и сниженным в три раза до 18 Вт/кв.м. потоком вниз. И это даст реальную экономию в деньгах.

На расчётном помещении в 50 квадратов мы теряем 2 кВт! Если перевести это в деньги при отоплении газом по среднероссийским ценам за голубое топливо, то получится 2268 руб. в год. Простой срок окупаемости дополнительных затрат на более эффективный утеплитель равен 3,3 года.

Виды теплоизоляции

Пенофол

Пенофол выпускается и продается в виде рулонов.

Пенофол — это покрытый фольгой вспененный полиэтилен. Представляет собой мягкий и гибкий материал, выпускаемый в рулонах.

Коэффициент теплопроводности — 0.037 – 0.052 Вт/м×°С.

Пенофол удобен в укладке, легко нарезается. Слой фольги эффективно распределяет тепло по всей поверхности прогреваемого пола.

Однако у этого материала есть и недостаток: под тяжестью стяжки и напольного покрытия он может сжиматься, при этом объем пузырьков с воздухом, входящих в его структуру, значительно уменьшится, что повлечет за собой потерю теплоизоляционных качеств.

Важно! Как правило, этот материал используют на верхних этажах многоквартирных домов, где под подогреваемым полом находится теплое отапливаемое помещение, и плита перекрытия достаточно прогрета

Для цокольных этажей и первых этажей, а также балконов и лоджий, подвалов и гаражей этот материал не годится

Иногда, правда, нет возможности поднять пол на значительное расстояние, тогда применение пенофола может быть оправдано.

Для цокольных этажей и первых этажей, а также балконов и лоджий, подвалов и гаражей этот материал не годится. Иногда, правда, нет возможности поднять пол на значительное расстояние, тогда применение пенофола может быть оправдано.

Совет! При выборе утеплителей для пола ищите именно фольгированные материалы с толщиной алюминиевой фольги не менее 30 мкм. Лавсанные покрытия с отражающими способностями нас не интересуют, только толстая фольга!

Пробковое дерево

Теплоизолятор из пробкового дерева продается в рулонах, иногда в виде матов или плит.

Теплопроводность пробкового дерева колеблется в пределах 0.035 – 0.05 Вт/м×°С. Как видим, эта характеристика сравнима с таковой у пенофола.

Однако считается, что слой пробки, толщиной в 2 – 3 мм достаточен для утепления теплого пола. Это, безусловно, спорное мнение.

Плюс пробкового утеплителя — это его натуральность. Состоит из абсолютно природного сырья и не выделяет ядовитых химикатов ни при каких условиях.

Однако есть и минусы:

  • высокая цена материала;
  • возможность гниения, питательной среды для грибков и плесени;
  • порчи от биологической коррозии;
  • пробка нуждается в гидроизоляции.

Поэтому для пробкового дерева также можно сделать вывод, что оно годится только для полов с незначительными потерями и теплых прогретых перекрытий. Чаще пробку используют как подложку под ламинат.

Пенополистирол

Фольгированный пенополистирол для теплоизоляции полов с разметкой.

Пенополистирол — наиболее приемлемый вариант для теплоизоляции полов.

Это вызвано целым рядом причин:

  1. Материал имеет достаточную для укладки под стяжку плотность — более 35 кг/м³;
  2. Плиты пенополистирола имеют достаточную толщину — 50 мм, благодаря которой можно легко устроить эффективную 100-миллиметровую теплоизоляцию полов цокольных и подвальных помещений, первых этажей и т.д.;
  3. Материал обладает низкой теплопроводностью — 0.039 Вт/м×°С, что при слое в 50 – 115 мм дает полную изоляцию и сводит потери тепла на нет;
  4. Пенополистирол для полов покрыт ламинированным слоем фольги от 30 мкм толщиной, что делает этот вид изоляции оптимальным;
  5. Инструкция по укладке предполагает простую работу своими руками, а разметка на фольге упрощает монтаж нагревательный элементов;
  6. Плиты не сжимаются под тяжестью стяжки и сохраняют стабильные показатели теплопроводности на протяжении многих лет;
  7. Полистирол химически инертен к растворам солей, кислот и щелочей;
  8. Материал биологически неактивен и не является пищей для живых организмов или субстратом для грибов;
  9. Не изменяет параметров и не выделяет вредных химикатов в диапазоне температур от – 180 до +180 °С.

Совет! При покупке теплоизолятора на основе пенополистирола ищите именно напольный материал, так как фасадные и другие конфигурации могут быть не приспособлены к работе вблизи нагревательных элементов и выделять вредные вещества или изменять свои параметры и форму.

Особенно удобен пенополистирол для теплых водяных полов, если он снабжен специальными замками для крепления трубок.

Важно! По мнению большинства специалистов, именно экструдированный пенополистирол плотностью от 35 кг/м³ — лучшее средство теплоизоляции для теплых полов, особенно на цокольных этажах и в случае неотапливаемых помещений снизу

Виды подложек с фольгой

В настоящее время, продаётся большое количество моделей утеплителя с фольгой, они имеют различную основу, и предназначены для разных строительных работ.

Смотреть видео — как работают разные типы подложек, отраженние теплового излучения и т.д.

Penofol, Пенофол, фольга vs пленка (металлизированная)

Watch this video on YouTube

Фольгоизол

Подложка для тёплого пола из фольгоизола чаще используется для строительства бань и саун. Ведь главный плюс фольгоизолона — не боится воды и резких температурных перепадов. Эксплуатационный срок большой, так как изделие не подвержено гниению.

Материал экологичен, имеет повышенные свойства звукоизоляции, способен выдерживать нагрузки механического характера. Но из-за высокой стоимости, практически не используется как утеплитель для жилых помещений, исключение — элитное жильё.

Базальтовый утеплитель

Базальтовая вата является лидером среди утеплителей. Обладает низкой теплопроводимостью, хорошо переносит температурные изменения, в приделах от -200 до +700 градусов. Данный вид оснащён отражающей поверхностью, не горит, процесс его укладки прост.

Несмотря на то, что утеплитель не восприимчив к нагреву, использовать его в пироге тёплого пола не рекомендовано, так как при нагреве возможно выделение вредных веществ.

Минвата

Минеральная вата со слоем фольги обладает отличными теплоизоляционными свойствами, помимо этого, она пожаробезопасна. Однако в составе есть компоненты, которые при нагревании выделяют вредные вещества, поэтому противопоказана для тёплых систем.

Не подходит и для мест с повышенной влажностью, так как при напитывании водой вата теряет свои свойства. Она рекомендована для производственных помещений.

Полиэтилен вспененный

Полиэтиленовое полотно со вспененной структурой, имеющее отражающую поверхность считается наиболее популярным видом утеплителя. Подходит полиэтилен с фольгой, как для водяного тёплого пола, так и для кабельного.

Вспененный полиэтилен обладает хорошей пластичностью и имеет повышенную прочность. Материал обладает устойчивостью к влаге, не подвержен воздействию химикатов, хорошо поглощает шум, не способствует развитию микроорганизмов. Срок службы данного вида большой.

С лицевой стороны изделие из вспененного полиэтилена имеет лавсановую плёнку с металлизированным покрытием. Отражающая поверхность обеспечивает равномерное распределение тепла, а пенистое основание с воздушными ячейками не позволяет тёплым потокам утекать в бетонную стяжку.

Пенополистирол с фольгой

Пенополистирол покрытый фольгой — популярный теплоизолятор для тёплого пола: водяного и электрического. Он инертен к химическому воздействию, и достаточно прочен.

Кроме того, выдерживает температуру от -180 до +180 градусов, хотя такие температуры в быту не требуются. Изделие не гниёт, не способствует развитию вредоносных микроорганизмов, а, следовательно, не вредит здоровью людей.

Мультифольга

Мультифольга — полотно из множества слоёв. Фольгированный алюминиевый слой с камерами наполненными воздухом, и основание изделия — это полиэтилен или пропиленовая плёнка. Пузырчатая прослойка позволяет свести потери тепла к минимуму.

Утеплитель данной модели не подвержен действию влаги, имеет высокий потенциал теплоизоляции, и повышает эффективность обогревательной системы.
