Правильная установка терморегулятора теплого пола и условия эксплуатации

Виды терморегуляторов

Выбор термостата под определенную систему определяется следующими факторами:

• мощность оборудования;
• способ регулирования;
• выполняемые функции;
• тип монтажа.

Мощность

Для большинства оборудования мощности 3 кВт вполне хватает. При большом количестве контуров отопления применяется несколько терморегуляторов, или устанавливается магнитный пускатель. Чем больше площадь помещения, тем дольше производится его прогрев от одного термостата.

Какие бывают датчики?

За комфортную температуру пола и обогрев воздуха отвечают разные системы. Соответственно, применяются разные датчики. В первом случае используют датчик пола. Его размещают в стяжке между трубами контура, на расстоянии более 50 см от стены. На полу крепится труба или гофрошланг, в которые вводится кабель с датчиком на конце. Труба залита раствором, но ее конец выходит наружу. При необходимости вышедший из строя датчик вытягивается наружу за провода и заменяется на исправный.

За обогрев воздуха отвечает выносной датчик, расположенный в помещении. Обычно его устанавливают внутри корпуса терморегулятора. При этом он не должен находиться на сквозняке, нагреваться лучами солнца или располагаться близко от приборов, выделяющих тепло.

Под датчик в стене делается штроба, идущая до уровня пола. В канавке размещается шланг, который затем одним концом выводится на место проведения измерений, а другим – вводится в монтажную коробку с закрепленным в ней терморегулятором. Шланг изолируется от попадания раствора заглушкой. В него заводится датчик температуры пола с проводами.

Предварительно следует проверить его исправность, измерив сопротивление и сравнив затем с паспортными данными. При появлении большой разницы датчик следует заменить. Затем производятся необходимые подключения. Тестовый пуск системы производится до заливки стяжки.

Микроклимат в помещении существенно зависит от погоды на улице. В связи с этим, разработан режим климат-контроля с применением наружного датчика и контроллера (климат-компенсатора). В программу введен ряд зависимостей между температурой теплоносителя и уличного воздуха. Выбрав одну из них по значениям температуры воздуха снаружи, контроллер вычисляет, насколько должен быть нагрет теплоноситель.

Если значения расчетной температуры теплоносителя меньше фактической, поступает сигнал на прикрытие подачи горячей воды в контур отопления. Все измерения и корректировка расхода теплоносителя продолжаются в сторону снижения рассогласования данных. Контроллер также может управлять производительностью смесительным насосом или переключаться в другой режим.

Типы термостатов и их функции

Механический регулятор – самый простой и относительно дешевый прибор. Температура выставляется поворотом колесика на нужную отметку. Затем система по ней поддерживает температуру. При изменении погоды нужно вручную изменять установку температуры.

Электронный аппарат также является простым, но гораздо более удобным устройством (схема на рис. ниже). Разная температура может устанавливаться на несколько промежутков времени, что позволяет экономить энергию и обеспечивать более комфортные условия в помещении. Доступные цены и необходимая функциональность делают приборы самыми популярными.

Схема управления двухконтурным теплым полом с помощью электронного термостата

Для больших или средних систем теплого пола целесообразно применять программируемые термостаты. Правильно подобранная программа для режима использования помещений дает возможность экономить тепло и быстро окупить стоимость прибора.

Дистанционный регулятор работает так же, как программируемый, но с управлением на расстоянии. Можно даже программировать устройство через пульт. Здесь применяется система управления от двух датчиков: в помещении и на полу, что позволяет оптимизировать тепловой режим и более экономично управлять расходом энергии.

Термостат с пультом

Часто возникают ситуации, когда поверхность пола теплая, а в помещении прохладно. Здесь желательно применять дополнительный датчик, измеряющий температуру воздуха, после чего она сравнивается с установленной. Выше установки не поднимется температура как пола, так и воздуха. Двухуровневый термостат обеспечивает больший комфорт, если снабжен подходящим дополнительным оборудованием. При этом следует учитывать, что контроль за температурой поверхности пола имеет точность больше, поскольку на показания датчика не влияют сквозняки и солнечные лучи.

Какие бывают терморегуляторы для тёплых полов

Для водяных тёплых полов терморегуляция выполняется на гребёнке, расположенной в котельной. На патрубках установлен автоматический клапан, а также вентиль, перекрывание которого ограничивает циркуляцию теплоносителя, что способствует понижению или повышении температуры жидкости.

При корректировке скорости потока жидкой среды, она начинает задерживаться, либо, наоборот, быстрее проводить через теплообменник котла, что влияет на её температуру и, соответственно, на величину теплового излучения.

В случае с современными электрическими тёплыми полами, всё несколько сложнее, и на рынке представлен широкий ассортимент терморегуляторов, которые подразделяются на следующие категории:

Электромеханические. Данные регуляторы температуры снабжены клавишей подачи электроэнергии и поворотной рукояткой реостата.

На корпусе отсутствует индикатор температуры, а климатический режим выставляется, согласно нарисованному вокруг рукоятки циферблату. Над клавишей питания установлена сигнальная лампа, которая загорается при включении оборудования.

Данные приборы относятся к товарам эконом-класса, отличаются низкой стоимостью и ремонтопригодностью, но точную температуру на них выставить практически невозможно.

Температура повышается при повороте реостата по часовой стрелке и понижается, в случае вращения ручки в обратном направлении.

Некоторые изделия снабжаются трещоткой, и пользователь может с высокой степенью точности определить падение или повышение интенсивности нагрева кабеля. Как правило, цена деления составляет от 0,1 до 0,5 оС.

Главным минусом таких изделий является частый выход поворотной рукоятки из строя, из найти аналогичную деталь в свободной продаже очень сложно. Таким образом, при поломке, пользователю, чаще всего, приходится менять весь прибор.

Электронные. Принцип действия таких приборов мало чем отличается от электромеханических с той разницей, что они оснащаются LCD дисплеем, на котором отображается температура нагрева с точностью до десятых долей градуса.

Управление осуществляется при помощи кнопок «+» или «–», шаг переключателя составляет от 0.05 до 0,10 оС.

Некоторые электронные регуляторы также оснащаются встроенным термометром, который позволяет увидеть температуру в комнате.

Устройства из числа повышенной ценовой категории могут иметь удобный сенсорный экран, который отличается привлекательным внешним видом и наличием дополнительных функций, например, таймером включения или отключения.

«Умные» терморегуляторы. Самые высокотехнологические приборы премиум-класса.

В них располагается встроенный термодатчик, который реагирует на изменение температуры в комнате, а система управления автоматически поддерживает заданные параметры, выставленные пользователем.

Владельцу недвижимости достаточно выставить граничные условия, а прибор включается и выключается точно в нужное время.

Приборы рассматриваемой категории могут также интегрироваться в систему управления зданием «умный дом», что позволяет вести контроль климатических параметров в помещении с помощью приложения, установленного на смартфоне, из любой точки мира.

В таких случаях, пользователь может всегда изменить параметры системы, находясь вне помещения, а показатели выставленных граничных условий отражаются на экране мобильного устройства.

В продаже также можно встретить многофункциональные комбинированные терморегуляторы, которые одновременно позволяют управлять климатическими параметрами как в автоматическом, так и в ручном режиме.

Эта функция особенно удобна при резком падении температуры в частном доме, в случае выхода из строя газового котла, когда требуется принятие экстренных мер по поддержанию оптимального температурно-влажностного режима в жилых комнатах.

Стоимость таких приборов относительно невысока – самый простой электромеханический прибор можно приобрести за 1000 – 1200 руб., а за «умный» терморегулятор придётся отдать не менее 4000 – 5000 руб. На практике, чаще всего, используются электронные приборы, цена на которые начинается от 2500 – 3000 руб.

Тёплые полы

Основная функция таких греющих полов — обогрев непосредственно пола и/или помещения. Существует два вида подобных обогревателей: водяной и электрический. Первый подразумевает прокладку труб в основание пола, по которым пускается тёплая вода. Это более дешёвый и не совсем безопасный вариант, так как в случае повреждения труб не только придётся снимать всё покрытие, чтобы отремонтировать течь, но и существует вполне реальный риск загубить ремонт полностью.

Читать так же: об особенностях эксплуатации электрического теплого пола.

Что же касается электрической вариации, то здесь всё куда более благоприятно, хотя стоимость такого отопительного проекта будет дороже. Однако затраты быстро окупятся, ведь такая система:

• безопасна;
• очень удобна;
• экономична;
• в случае поломки ремонт значительно проще.

Некоторые боятся, что электрические варианты обогрева потребляют много электроэнергии, но на деле это не так. Ведь стоит учитывать, что основной расход приходится лишь на разогрев. Дальше электроэнергия требуется лишь для поддержания заданной температуры. А качественно и грамотно смонтированный и настроенный обогреватель не будет очень уж жадным потребителем.

Ещё больше понизить потребление электричества позволит смешанный тип отопления, то есть когда в помещении будет присутствовать и пол с обогревом, и основное отопление. Хотя и без последнего расход электроэнергии не станет большой проблемой.

В этом видео вы узнаете, как подключить кабельный теплый пол к терморегулятору:

Особенности устройства и монтажа

Несмотря на кажущуюся сложность устройства тёплых полов, в действительности оно крайне простое, как и сам монтаж. В основе его работы заключается превращение электроэнергии в тепловую посредством проводника, имеющего высокое сопротивление. В качестве такового может выступать кабель либо мат, которые подключаются к сети 220 вольт. Следит же за степенью нагрева и температурой терморегулятор.

Терморегулятор поможет поддержать необходимую температуру, не перегревая пол

Выбранный проводник укладывается на фольгу, которой покрывается черновая стяжка толщиной 1 см. Под ней, в свою очередь, находится теплоизолятор, класть который можно прямо на перекрытие. Сам провод закрепляют с помощью специальной монтажной ленты и подключают к терморегулятору. К нему же присоединяют и датчик температуры, который будет фиксировать степень нагрева.

После укладки и закрепления можно наносить основную стяжку толщиной от 2 до 5 см, на которую впоследствии будет уложено чистовое покрытие

При его выборе стоит обращать внимание на допустимость использования с системой «тёплый пол»

Таким образом, устройство отопления пола включает в себя:

• нагреватель;
• терморегулятор;
• датчик температуры.

Все монтажно-наладочные работы сможет провести даже человек, не обладающий особыми знаниями в этой области.

Особенности подключения в зависимости от схемы

Говорить о регулировке водяного пола без уточнения схемы, по которой он функционирует, было бы в корне неправильно, потому что в каждом конкретном случае у неё своя структура. Соответственно, за настройку температур могут отвечать совершенно разные элементы или узлы.

Роль котла в терморегулировании греющего контура

При простом варианте подключения, когда котёл работает исключительно на подогрев воды для контура пола, никаких регулирующих приборов вообще не требуется.

В самой простой схеме только котёл и контур пола

Если котёл установлен газовый, современной модели, он сам по себе является отличным регулятором. Желаемая температура теплоносителя выставляется нажатием кнопок на его панели управления. Новое значение, когда нужно сделать воду горячее, охладить или вовсе отключить, задаётся без проблем, за считанные секунды.

И даже когда система двухконтурная — то есть, котёл не только обеспечивает работу напольного отопления, но и греет воду для батарей и точек разбора — температуру подогрева каждого контура можно отрегулировать за счёт автоматики самого котла. Отдельных приспособлений для этого вовсе не требуется.

То же самое и в случае установки электрического котла, работа которого так же легко регулируется с панели управления. Правда, электричество не самый дешёвый способ подогрева, и к нему обращаются только когда в доме нет газа. Но это уже другая история.

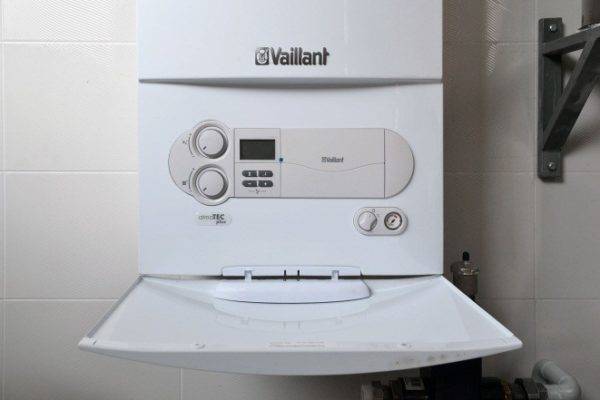

Панель управления современного газового котла

Мембранный (расширительный) бак, подключённый к твердотопливному котлу

Зависимость давления в бачке от температуры воды

Этот узел с манометром и терморегулятором обеспечивает безопасную работу системы

А вот чтобы иметь возможность регулировать температуру, когда воду греет не газовый или электрокотёл, а твердотопливный, в системе должен присутствовать расширительный (компенсаторный) бачок.

Чем выше температура поступающей в него воды, тем выше и давление. И то, и другое контролируется за счёт монтажа на бачок узла безопасности, включающего в себя манометр, клапан выпуска воздуха и терморегулятор, посредством которого и осуществляется настройка.

Схема с отдельно монтируемым циркуляционным насосом

В случае подключения тёплого пола через отопление, регулировка температур осуществляется по тем же принципам. Просто в этом случае, температура в напольном контуре будет зависеть от температуры в батареях.

Наиболее сложно осуществлять регулирование подогрева при комбинированных схемах подключения, когда контуров много, и в каждом из них вода должна нагреваться по-разному.

Модуль регулирования водяных напольных систем заводской сборки

Решить эту задачу позволяет внедрение в систему смесительного узла, в котором присутствует 3-х ходовой клапан и сервопривод. Что это такое, как функционирует и подключается, читайте далее.

Фазировка на терморегуляторе

Частый вопрос – есть ли разница, куда на терморегуляторе подключать фазу, а куда ноль?

Да, есть. На логику работы устройства это не влияет, а вот на безопасность еще как.

Если перепутаете фазу и ноль, то при отключении термостата разрываться будет не фазный проводник, а нулевой. Таким образом, фаза будет постоянно присутствовать на кабеле теплого пола, что естественно не безопасно.

В тех устройствах, которые на корпусе имеют отдельный выключатель, при его нажатии происходит разрыв сразу двух проводников, и фазы, и ноля. Но это в ручном режиме отключения, и то не во всех моделях.

Зачастую ноль через свою дорожку подается напрямую. Зашел на клемму и тут же ушел на теплый пол.

При этом сам переключатель отвечает лишь за разрыв подачи питания на плату управления. При автоматическом срабатывании от датчика, всегда разрывается только один провод.

Устройство и принцип действия

Удобство пребывание в помещениях во многом зависит от применяемой системы отопления. Контроль над температурой водяного теплого пола производится с использованием специальных приборов – терморегуляторов.

Применяются множество конструкций таких систем, но в большинстве случаев в них используется всего несколько принципиально различных способов регулировок.

Смотреть видео — процесс настройки

терморегулятор для теплого пола, обзор и настройка

Watch this video on YouTube

Но, прежде чем рассмотреть принцип работы и устройство терморегуляторов, нужно понять объект регулирования.

Что такое разводка отопления

Обогрев помещения водяным полом может осуществляться различными способами. Одним из них является использование тепла подогретой воды, выполняющей роль теплоносителя. Передача производится по трубам. Раньше в отоплении в основном использовали стальные трубы, сейчас им на смену пришли современные из пластиковых материалов.

Греющий контур может располагаться вдоль стен в виде радиаторов, а может располагаться под поверхностью пола, нагревая его и воздух в помещении.

Терморегулятор для радиатора отопления: установка, принцип работы, характеристики, критерии выбора.

Горячая вода или антифриз нагревается в котле, после чего, с использованием циркуляционного насоса подается в греющий контур водяного пола.

Проходя по его трубам, теплоноситель отдает тепло в закрытое окружающее пространство, нагревая поверхность. Охлажденная жидкость возвращается в систему котельной. В зависимости от температуры «обратки» в узле подмеса производится ее подогрев, либо охлаждение подмешиванием более холодной воды из бака.

В контурах с теплыми полами, который подключаются отдельным контуром, терморегулятор устанавливается для каждого из них, поскольку все они имеют собственный тепловой режим. А контуры радиаторного отопления нагреваются до температуры, практически вдвое выше, чем для теплого пола.

Как работает принцип регулирования температурного режима

Основными элементами регулировки нагрева является сервоприводы,  датчики температуры и терморегуляторы. Такой состав оборудования позволяет производить регулировку температуры водяного теплого пола бесступенчато в непрерывном автоматическом режиме. Происходит это следующим образом:

1. Если с термодатчика приходит сигнал о недостаточной температуре, сервопривод открывает вентиль и в контур отопления поступает больше горячей воды.
2. При перегреве теплоносителя открывается вентиль подмеса охлажденной воды, снижая степень нагрева в контуре.
3. Однако возможна регулировка и в ручном режиме путем установки крана в определенное положение. Но такой способ требует постоянного визуального контроля, поскольку факторы, от которых зависит режим отопления, в течение суток изменяются неоднократно. При относительной дешевизне таких устройств, они очень неудобны в эксплуатации, поскольку за каждым имением условий в помещении требуется вмешательство в работу отопления.

Параметры регулировки

Смотреть видео — регулировка мощности блока термодатчика

Регулировка теплого пола используем терморегулятор для водяного теплого пола

Watch this video on YouTube

1. Степень нагрева напольного покрытия. В таком случае датчик нагрева устанавливается в непосредственной близости от него. Такое устройство теплого пола лучше всего подходит для небольших помещений и маломощных отопительных контурах, которые используются только в качестве вспомогательных, в частности для теплого пола.
2. Температура воздуха в помещении – при такой схеме контроля используются датчики, вмонтированные непосредственно в корпусе терморегулятора. Корректной работы такого прибора можно добиться только, если выполняются все требования к утеплению обогреваемого здания. В противном случае эффективной работы отопления добиться сложно – значительные потери энергии неизбежны. Правильно построенный дом с обширной отопительной системой и терморегулятором может дать до 30% экономии ресурсов.
3. Комбинированные системы регулирования, при которой датчики температуры водяного теплого пола устанавливаются и в отапливаемом помещении и на системе узла подмеса. Параметры настраиваются из соображений максимально комфортной температуры в доме. Такая аппаратура с терморегулятором используется в обширных помещениях. Для управления могут использоваться оба датчика одновременно или один из них.

Правила монтажа

Терморегулятор подключают на последней стадии монтажа системы теплого пола. Только такой порядок позволит точно рассчитать длину электрокабелей, идущих к прибору от датчиков температуры и нагревательных элементов. Для прокладки проводов в плите делают соответствующие канавки – штробы. В них провода прокладывают к электрическому щиту и к полу.

Если оборудование ставится в помещении с качественной внутренней отделкой, то можно использовать накладные приборы и вести кабели поверх стен в коробах.

При монтаже терморегуляторов важно придерживаться следующих правил:

• Размещать регулировочный прибор лучше на расстоянии от 40 до 170 см от пола, если иное не предусмотрено инструкцией. При наличии мобильного пульта управления основную коробку можно устанавливать в любом удобном месте. Терморегуляторы со встроенными датчиками устанавливают на высоте 80 см.
• Во влажных комнатах допускается использовать терморегуляторы с соответствующей защитой от попадания воды.
• При встраивании прибора в стену используется монтажная коробка из негорючих материалов.
• Провода от регулятора к нагревателям теплого пола мощностью более 1 кВт необходимо вести в полых теплостойких трубках.
• Подключения проводов к клеммам терморегулятора необходимо проводить исключительно по схеме, указанной в руководстве.
• При первоначальном включении прибора необходимо учитывать минимальную рабочую температуру, указанную в инструкции.
• При заливке пола раствором необходимо хорошо изолировать конец трубки с температурным датчиком.
• Перед заливкой раствора на пол необходимо проверить работоспособность всех элементов системы.
• Нагревательные маты обязательно заземляются, а перед терморегулятором устанавливается УЗО.

Соблюдение указанных правил позволит обезопасить жильцов от удара током, дом от пожара, а оборудование от преждевременного выхода из строя.

Выбор места для монтажа

Для установки сначала нужно определить, где будет установлен терморегулятор. Большая часть современных приборов рассчитана на стандартную стенную коробку диаметром 65 мм

Устанавливаются они в рамку розетки или ставятся отдельно — для монтажа это не столь важно

Запитывать терморегулятор желательно от электрощита с применением автоматической системы защитного отключения. Но возможно использование и подводки к розетке (сеть переменного тока 220 В, 50 Гц)

Для правильной работы критически важно расположение датчиков температуры. Если в приборе есть выносной датчик температуры воздуха, ставить его нужно на высоте не менее 1,5 м от поверхности обогреваемого пола и подальше от источников тепла (например, окна или батареи)

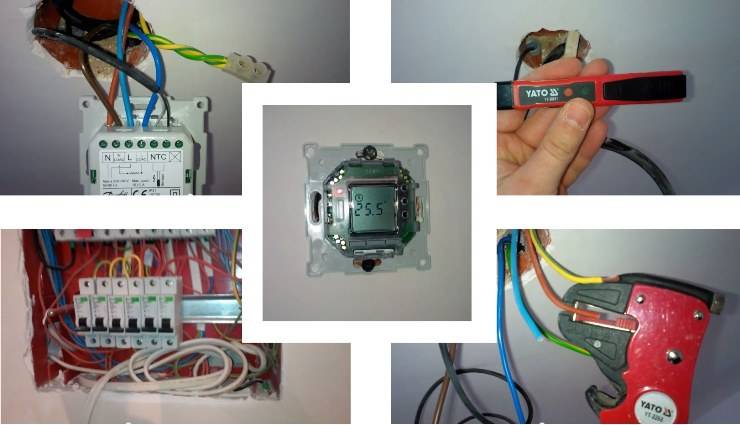

Подключение прибора

Для подключения проводов снимите с терморегулятора переднюю панель, аккуратно разберите управляющий механизм, на простых моделях он представляет собой колесико. Для снятия нужно поддеть элемент отверткой. Давить на корпус нельзя: он может треснуть.

Порядок дальнейших действий:

1. Открутите винт, который закрепляет переднюю панель к самому механизму. Во многих моделях есть специальные пластмассовые защелки, которые удерживают лицевую панель. Для снятия достаточно поджать защелки отверткой, и она отщелкнет.
2. Далее от обозначенной высоты с помощью рулетки измерьте длину от терморегулятора до датчика, который будет в полу.
3. К монтажной коробке протяните электрические провода. Индикатором определите фазный кабель (черный либо коричневый), кабель с рабочим нулем (синий), а также провод для заземления. Напряжение между нулем и фазой должно составлять 220 В.
4. Перед тем как установить терморегулятор теплого пола, между ним и греющим элементом нужно расположить датчик температуры и укрыть его гофротрубой, защищающей от механического воздействия. Провод датчика протяните к корпусу термостата. Специалисты настоятельно рекомендуют следовать инструкции к терморегулятору теплого пола при подключении.
5. После проведенных манипуляций установите крышку прибора на место. Подайте на устройство электроток, чтобы проверить правильность монтажа и готовность к эксплуатации.
6. Выставьте желаемые параметры температуры и запустите систему на сутки в тестовом режиме. Только удостоверившись в отсутствии проблем и в бесперебойной подаче тока в аппарат, можно приступать к финишной отделке.

Современные программируемые термостаты представляют собой электронные приборы со сложным устройством, поэтому их установку и настройку целесообразней будет доверить квалифицированным специалистам. Допущенные во время монтажа ошибки и неправильно выбранные режимы могут приводить к выходу из строя всей системы и повреждать поверхность полов.

Подготовка к установке

Перед монтажом терморегулятора следует внимательно изучить прилагаемую инструкцию от изготовителя. Особенно следует уделить время разделу по установке, так как принципы монтажа разных моделей регуляторов могут несколько отличаться.

Снимите переднюю крышку регулятора, медленно, осторожными движениями демонтировав колесико управления. Для этого при помощи отвертки аккуратно зацепите элемент, после чего открутите винт. Если у вашей модели есть защелки, можно просто на них надавить той же отверткой, и панель можно будет снять.

Монтаж терморегулятора теплого пола подразумевает наличие следующих приспособлений:

• Гофротрубка. Зачастую эта вещь идет в комплекте. Если у вас по каким-то причинам такового комплектацией не предусмотрено, придется докупить его дополнительно. Лучше всего, если трубка будет толщиной 16 мм. Чтобы узнать нужную длину, замеряйте расстояние от точки монтажа регулятора до места установки термодатчика.
• Отвертка.
• Крепежные винты.
• Монтажная коробка.
• Строительный уровень.
• Отвертка-индикатор. Необходима для контроля фазы в сети. При желании можно воспользоваться любым иным схожим приспособлением.
