Управление теплым полом электрическим – варианты и способы

Критерии выбора

Одним из факторов подбора жидкостного теплого пола является производитель. Системы, выпускаемые корейскими фирмами, становятся довольно популярными. Поэтому следует остерегаться некачественных подделок. Капиллярное оборудование для теплого пола можно встретить от российского изготовителя, который производит согласно лицензии устройство аналогическое теплому полу Unimat Aqua.

Перед покупкой электро-водяной  системы обогрева необходимо определится с ее назначением. Для больших помещений подойдет отопительное оборудование XL Pipe. В небольших комнатах, санузлах можно использовать капиллярный теплый пол.

Немаловажное значение имеет мощность устройства. Ее подбирают с учетом объема и теплоизоляционных качеств комнаты

Также перед покупкой производятся расчеты требуемой длины контура.

Особенности работы

Термодатчик – это одна из важнейших элементов, входящих в систему подогрева полов. Это проводник из меди, покрытый изоляционным материалом, конец датчика с целью защиты от различных внешних воздействий закрыт специальной колбочкой. Принцип работы устройства прост: датчик самостоятельно определяет температуру пола (при нагреве сопротивление устройства уменьшается) и затем сообщает полученную информацию терморегулятору.

Электрический теплый пол

Далее терморегулятор в зависимости от полученных данных – высокой или низкой температуры – автоматически включает/выключает систему нагрева полов. Обычно устройство срабатывает, если температура опускается ниже заданной отметки всего на 0,5 градусов. В целом, частота цикла «включить-выключить» зависит от нескольких факторов – это толщина стяжки, вид покрытия, температура нагрева воздуха в помещении, наличие или отсутствие утеплителя.

Датчик температуры теплого пола

Таким образом, эти устройства – и датчик, и регулятор – помогают создавать благоприятный микроклимат в помещении, управляя всей системой подогрева полов.

Термодатчик для теплого пола

Основные неполадки и их решение

  • Самая частая поломка – это неправильное функционирование блока управления либо его полный отказ. Вы можете самостоятельно продиагностировать его, используя тестер: подайте ток на принимающую клемму и измерьте его на другой клемме, которая отдаёт энергию на нагревательный элемент. Если тока нет, это значит, что датчик следует отдать в ремонт, ведь самостоятельно вы не сможете исправить эту поломку.
  • Вторая распространённая поломка – это отказ или неправильная работа датчика температуры. Чтобы убедиться в его неисправности, используйте мультиметр и измерьте сопротивление датчика. Нормальные показатели указаны в инструкции (обычно 5-45 кОм). Если показатели не совпадают, то датчики температуры следует заменить на новые.

Заключение

В заключение стоит сказать о том, что датчик управления теплым полом – незаменимая вещь. Блок управления не только помогает настроить нагрев пола, но и сэкономить электричество. Лучше всего экономят программируемые панели управления, однако их цена значительно выше моделей иных классов.

Большая экономия (до 30%) происходит благодаря тому, что вы, выбирая нужную температуру пола, не направляете лишнее напряжение на нагревательные элементы, а соответственно, не расходуете излишки энергии.

Устанавливая в доме современную систему отопления, хочется одновременно получить понятное и удобное управление теплым полом. Кроме того, что такая система обеспечит комфорт и поддержание заданных параметров микроклимата, она сможет зонировать пространство, чтобы в каждой комнате была своя температура. Потраченные на контрольные системы деньги быстро окупятся, поскольку внедрение автоматической регулировки позволит экономить до 30% энергоресурсов.

Простое программирование температуры пола

Программируемый регулятор — это более сложная в управлении модель регулятора по сравнению с механическими терморегуляторами.

Настройка программируемого регулятора при эксплуатации как правило интуитивно понятна, однако в первое время может потребоваться инструкция для изучения всех возможностей регулятора и правильного управления ими. Впрочем, этот нюанс с лихвой компенсирует экономный расход электроэнергии, ведь тёплый пол будет работать только в определенные часы определенных дней недели.

Для настройки времени работы тёплого пола терморегулятор имеет встроенных программы, из которых пользователь выбирает наиболее подходящую и самостоятельно устанавливает часы работы. Из встроенных программ возможны следующие алгоритмы:

  1. поддержание одинаковой температуры на полу и днем и ночью в любой день недели
  2. автоматическое понижение температуры пола днем и ночью
  3. автоматическое понижение температуры пола только ночью
  4. автоматическое понижение температуры пола днем и ночью по будням, в выходные только ночное понижение.

Каждый день недели разбивается на 4 отрезка времени: утро, день, вечер и ночь. Время наступления и окончания каждой части дня программируется самостоятельно.

Кроме программирования по времени пользователь может настроить параметры выбора датчика температуры:

  • работа тёплого пола по датчику температуры пола в помещениях с уже имеющимся отоплением
  • работа тёплого пола по данным от датчиков температуры воздуха и пола в помещениях, где тёплый пол используется как основной и единственный источник обогрева
  • работа тёплого пола без датчика пола по одному датчику воздуха.

В качестве дополнительных опций терморегулятора можно назвать такие полезные функции, как настройка максимальной и минимальной температуры пола, защита от детей с блокировкой кнопок при помощи скрытой кнопки (ее надо нажимать скрепкой или булавкой), защита от замерзания в помещениях, которые могут охладиться до уличной температуры с поддержанием минимальной температуры воздуха +5°С, жесткая перезагрузка терморегулятора с возвращением к заводским настройкам при некорректном программировании, предупреждение о неисправности регулятора (сбой часов из-за отключения электричества, перегрев регулятора, обрыв и замыкание термодатчика, перегрев пола выше установленной температуры).

Подробнее

Техники регулирования температурного режима водяных полов

Как уже сказано, есть масса вариантов обеспечить поддержание комфортной температуры в помещении. Разберем каждый из них.

Ручная регулировка

Пример механического терморегулятора для ручного управления температурой пола

Осуществляется процесс посредством термоголовок (как обычный кран). Никаких автоматических приборов не нужно. Установка термоголовки производится на коллектор обратный и подающий. Процесс осуществляется после заполнения каждой петли контуров при отсутствии воздуха в трубах. Сначала идет заполнение основной системы, затем открыть/закрыть прямое и обратное направление петли, чтобы заполнить и ее, воздух должен выходить через воздуховод, иначе полы не будут греть как положено.

Запустив циркуляцию одной петли, проверить температуру – она должна быть везде примерно одинаковой. Закрыть первую петлю и переходить к следующей. Таким образом проверяются все петли контуров. Конечно, при определении тепло/холодно только рукой, не получить идеального совпадения температуры каждой петли, поэтому иногда общий результат можно увидеть только через час – дает себя знать инерциальность системы.

Групповое регулирование

Схема группового регулирования температуры сенсорными датчиками

Применяется в том случае, когда нужно поддерживать  тепло сразу на нескольких объектах. Подразумевается применение автоматических приборов, что гарантирует точность результата, обеспечивая больший комфорт управления. Регулировка осуществляется на источнике тепла, а также на смесительных узлах принцип «константы» или «климат-контроля», охватывающий всю постройку.

  1. Принцип константы осуществляется с применением термоголовок, монтируемых на двух-, трехходовые клапаны. Чувствительная система всегда будет поддерживать одну температуру, установленную заранее. Большие узлы оснащаются электроприводами, для маленьких узлов достаточно обычных приборов.
  2. Водяной теплый пол, регулируемый по принципу «климат-контроль», зависит от автоматического датчика, устанавливаемого на систему. Получается регулировка по общей температуре окружающей среды, а потому все решает автоматика. «Умная» система сама делает вычисления, выставляя термальный режим и поддерживая его заданное время. Осуществляется это посредством просчета температуры воды, воздуха на подаче, вычисления соответствия таблице и потом автомат вычисляет оптимальную градацию температур для помещения.

Индивидуальное регулирование

Для индивидуальной регулировки температуры применяется система климат-контроля

Как правило, данный вариант подходит для обеспечения комфортного микроклимата в отдельно взятой комнате. В этом случае определяется температура воздуха, затем теплого пола, регулировка же обеспечивается монтажом датчика в каждую зону (комнату). Групповой вариант регулировки никак не заменит индивидуальный, так как в первом случае система работает по охвату всего дома, работая в «одном ритме», во втором случае у каждой зоны свой температурный режим водяного пола, который может быть отличным от любого другого – разница температурных режимов контуров иногда довольно существенная, именно поэтому требуется монтаж термодатчиков регулирования в индивидуальном порядке.

Что касается последнего, комплексного варианта регулирования температурного режима водяного пола, то он достигается правильным объединением группового и индивидуального решения. Выполнить самостоятельно подобную работу достаточно сложно, особенно, если нет определенного навыка – большой перепад температур может спровоцировать сбой работы всей системы, поэтому потребуется полная перенастройка конструкции, что повлечет дополнительные расходы.

В случае обустройства системы теплых полов своими руками, самым простым и действенным способом регулировки температуры водяного теплого пола является работа кранами, то есть, ручной вариант. Монтаж не требует никаких профессиональных навыков, а работать ими довольно удобно: холодно – открыть, тепло – закрыть подачу кипятка по трубам системы. Помимо простоты, способ характеризуется экономностью осуществления, а если краны находятся там, где до них могут дотянуться дети, есть термоголовки, оснащенные специальной защитой, которая предупредит возможность кручения в хаотичном порядке.

Разновидности

Существует две основные разновидности электрического теплого пола:

резистивный (греющий) кабель;

инфракрасный теплый пол.

Оба вида относят к группе электрических теплых полов, но это объединение условно — они даже действуют на разных принципах. Единственным общим признаком является необходимость потребления электрического тока, который тем или иным способом преобразуется в тепловую энергию. Однако, планируя монтаж электрического теплого пола, следует учитывать принципиальную разницу этих двух видов.

Рассмотрим их по отдельности:

Греющий кабель

Греющий, или резистивный кабель — это нагревательный элемент, реализованный в форме линейного гибкого элемента. Выработка тепловой энергии происходит из-за высокого сопротивления проводника, на концы которого подано напряжение. Подобным образом работают все нагреватели — ТЭНы, спирали и т. п. Единственным отличием является гибкость кабеля, позволяющая укладывать его в соответствии с разными схемами.

В продаже есть две разновидности греющих кабелей:

собственно резистивный кабель;

нагревательные маты.

Первый вид — это кабель, смотанный в бухты и используемый для укладки в помещениях по определенной схеме. Второй вид — это готовая сборка из резистивного кабеля, зигзагами прикрепленного к несущей сетке. Принципиальной разницы между ними нет, но кабель укладывать несколько сложнее — сначала надо постелить несущую сетку, после чего крепить к ней витки в соответствии с выбранной схемой. Нагревательные маты просто разматывают и укладывают полосами с расстоянием 10-15 см для более равномерного нагрева поверхности пола. Это быстрее и проще, но не позволяет выполнить укладку в помещениях сложной конфигурации.

Подключение отдельного кабеля и нагревательного мата производится одинаково. На стену навешивают блок управления, к которому подключаются сам кабель, датчик температуры и кабель питания.

Инфракрасный

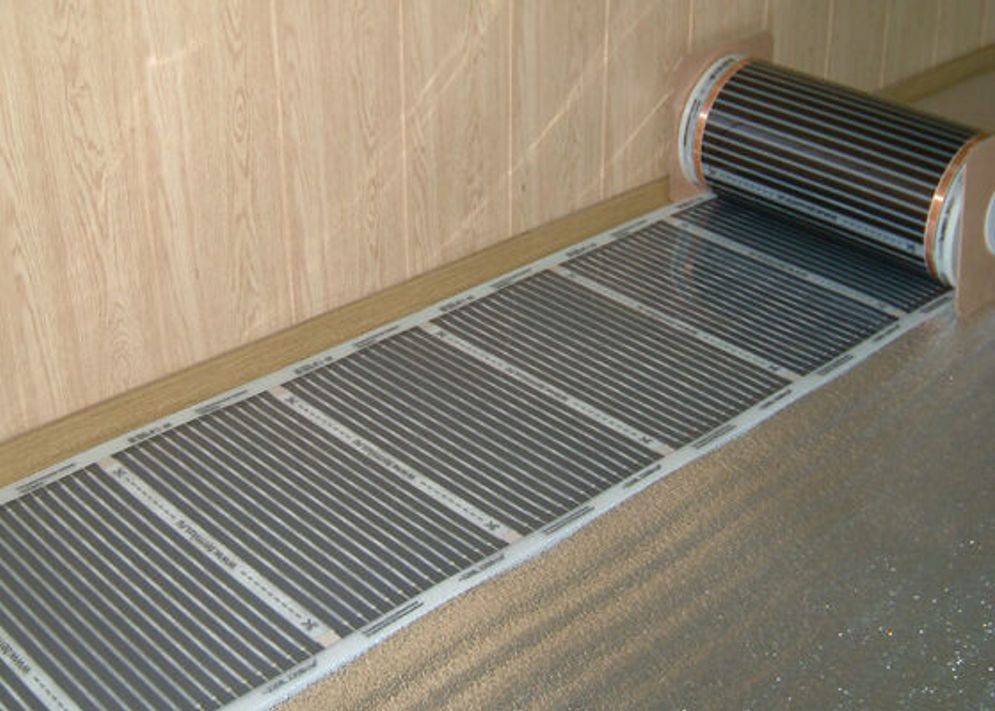

Инфракрасный теплый пол — это не столько нагреватель, сколько излучатель. Он оснащен карбоновыми элементами, которые при подаче электропитания начинают испускать инфракрасные (тепловые) лучи. Это не тепло в обычном понимании термина, но от контактов с излучением поверхность предметов нагревается и обеспечивает в помещении комфортный микроклимат.

Инфракрасные лучи воздействуют на поверхность пола, а также на предметы мебели и другие массивные объекты, оказавшиеся в зоне излучения. При этом, излучатель запрещено размещать под диванами, кроватями или корпусной мебелью. Это может вызвать перегрев и выход из строя инфракрасных излучателей, что снизит эффективность или вовсе прекратит работу теплого пола.

Такой специфический принцип действия требует соблюдения определенных правил монтажа. Необходимо продумать расстановку мебели и не менять ее, поскольку от этого возникнет опасность накрыть излучатели и освободить площадь, ранее закрытую предметами мебели. Кроме этого, необходимо учитывать особенности конструкции данного излучателя.

В продаже имеется два вида:

стержневой;

пленочный.

Первый тип представляет собой маты из карбоновых излучателей (трубки, покрытые защитным слоем полиэстера), соединенные двумя параллельными проводниками. Внешне такой мат напоминает шведскую стенку, где перекладины — карбоновые трубки. Второй тип — это рулон с плоскими карбоновыми излучателями, ламинированными с обеих сторон лавсановой пленкой.

С точки зрения удобства монтажа первый вариант значительно проигрывает второму, но по мощности и эффективности он гораздо предпочтительнее.

Основные преимущества

По отношению к старой технологии с радиаторными батареями, новая методика имеет ряд преимуществ:

  • Нагретый слой на уровне стопы человеческих ног. Ноги в тепле, голова в умеренной прохладе – это стимулируют человеческий организм к активной жизнедеятельности.
  • Исключается трудоемкая процедура удаление пыли в труднодоступных местах радиаторов.
  • Неравномерный обогрев стимулировал простудные болезни. В случае с теплыми полами все эти недостатки отсутствуют, поверхность легко подметается и моется;
  • Освобождается пространство, нет необходимости продумывать варианты, как вписать радиаторные батареи и трубы в интерьер помещения;
  • Монтажные работы стали намного проще;
  • Проведение работ, основные элементы системы стоят дешевле. Для обогрева помещения достаточно температуры в трубах 55 ̊С и не более 60-70 ̊С. Монтаж и дальнейшая эксплуатация теплых полов оказывается дешевле на 30 %. Поэтому много появилось желающих узнать, как сделать водяной теплый пол.

О роли датчика

Следует помнить, что в настройке теплого пола имеется одна незаменимая деталь – это датчик. Блоком управления настраивается нагрев пола и экономится электричество. Самую высокую экономию обеспечивают программируемые устройства, но они дорогостоящие.

Возможность настроить нужным образом теплый пол дает экономию энергии и, соответственно, денег.

Эффект кроется в соответствии электрической мощности пола и измерителя. Разогревание пола до необходимой температуры возможно только при достаточной мощности. Поэтому при покупке нужно интересоваться характеристиками товара.

В некоторых случаях в помещениях с большой площадью приходится подключать более одного регулятора.

Важным моментом является тип настройки. Следует для себя найти способ, чтобы не делать отверстий в стене, а ограничиться коробом для терморегулятора. Не стоит отступать от рекомендаций в инструкции.

Блок управления ни в коем случае нельзя устанавливать внутри, нужно прокинуть кабель к нагревателям сквозь отверстие в стене и датчик разместить в коридоре.

Рекомендуем: Какие характеристики имеет двухжильный тёплый пол?

Электронная настраивающая аппаратура способна обслужить разные рабочие режимы обогрева полов с высокой степенью энергетической экономии. Но это дорогостоящая техника.

Оптимальное место для установки

Терморегулятор размещается на стене. Выбирать необходимо место со свободным доступом, чтобы при настройке и установке температуры не было сложностей.

Ряд правил, которые надо придерживаться при определении места для термостата тёплого пола:

Нельзя размещать его на сквозняке и напротив окна, на него не должен попадать прямой солнечный свет

Особенно это важно, при наличии встроенного терморегулятора.
Не устанавливать на наружной стене, которая контактирует с улицей.
Расстояние от поверхности до прибора не меньше 40 см. Верхний уровень не ограничен, но устанавливать выше роста человека нет смысла.
При обустройстве тёплого пола в помещениях с повышенным уровнем влажности (ванна, баня), регуляторы лучше монтировать в соседней комнате, так как они надлежаще не защищены от влаги.
Располагать вблизи электрической сети.
На расположение регулятора также влияет размер провода от датчика

Его следует размещать на расстоянии не менее 50 см от стены.

Если терморегулятор встроенного типа, то в стене для него надо проделать углубление, где будет размещаться вся электрика. От гнезда к полу проделать штробы для проводов.

Глубина штроб должна равняться двум диаметрам гофро труб — 10 мм. В одной трубе будет силовой кабель, а во второй — от термодатчика.

Функции терморегулятора

Терморегулятор — прибор, электроника которого способна автоматически контролировать и регулировать нагрев поверхности. Так как, температурный уровень в помещении не должен достигать больше +27 градусов, то более высокая температура отрицательно скажется как на самочувствии человека, так и на состоянии покрытия. Поэтому, без регулятора не обойтись.

При достижении заданной температуры, он «считывает» данные датчика, и производит отключение пола от источника энергии. При этом, сам аппарат продолжает работать и выполнять функции контролера. Как только температурный уровень понизится, произойдёт включение нагрева.

Виды регуляторов водяного пола

Датчики температуры теплого пола поддерживают комфортный режим комнатного воздуха, контролируют экономию энергоресурсов. Устройство показывает: насколько прогревается теплый пол, датчик температуры определяет температуру воздуха над полом.

При монтаже устройства контроля воздуха соблюдаются правила установки прибора:

  • устройство устанавливается на высоту 1 метра;
  • подключается к отдельной розетке;
  • устройство не нагревается под влиянием посторонних нагревателей или солнечного света.

Датчики теплого пола на самом покрытии устанавливаются:

  • устройство прикрепляется на высоте 0,5 м до нижнего уровня, на таком же расстоянии до стены между витками двух водяных труб на равном расстоянии;
  • один край провода с измерителем устанавливается в гофрированную трубу;
  • другой край подключается к термостату, укладывается по проделанной канавке в бетоне;
  • поверхность заливается бетоном, край гофры выходит наружу (что удобно при реконструкции или замене).

Датчики для теплого пола автоматически регулируют установленную температуру, при достижении заданного показателя – отключают нагревание. В трубу подачи нагретой воды устанавливается сервопривод, который регулирует подачу воды при помощи цилиндрического поршня.

 Подразделяются датчики по типам:

  • аналоговый (электронно-механический).
  • сенсорный или кнопочный (цифровой).
  • с автоматическим программированием;
  • мультизональные;
  • радио термостаты и контроллеры.

Каждый наделен характеристиками. Также разделяются по месту установки: напольные, воздушные, комбинированные.

Механические модели

Первый тип регулятора настраивается вручную, температура выставляется при помощи вращающейся кнопки, включение производится клавишей. На панели указанная минимальная, а также максимальная точка температуры.

Электронные модификации

Автоматический прибор программируется на время работы, с определением времени включения подогрева до заданного показателя (ночное время, выходные дни, время отсутствия хозяев). Выставляется минимальное значение температурного режима, что экономично при  использовании энергоресурсов. Некоторые  измерители автоматически отключаются на установленное время.

Программируемые регуляторы температуры

Работает регулятор не только по заданному графику.  Дисплей показывает потребления энергии, что балансирует потребление ресурсов. Дополнительная функция – контроль заданных параметров, управление при помощи телефона или компьютера.

Сенсорные

На сенсорном регуляторе показатели задаются вручную при помощи кнопок, касанием или пультом. Температурные показатели в диапазоне погрешности 0,5°.

Сенсорные регуляторы могут быть накладными или съемными. В ванной комнате монтаж производится под щиток для защиты от повышенной влажности.

Радиотермостаты и радиоконтроллеры

Автоматическая регулировка температуры полов производится термостатами, сервоприводами коллекторов, термоголовками с проводными датчиками.

Автоматическая регулировка упрощает ручную настройку, контролирует безопасность. Радиоконтролер выпускается европейской фирмой Uponor, представлен на российских рынках.

Он отличается такими показателями:

  • радиосигнал управляет специальными сервоприводами;
  • переносной термостат, на который поступают показания;
  • радиоконтроллер корректирует сигналы, подает их на сервоприводы.

Дополнительная функция – радиоуправление температурой теплого пола, подключение к мобильному телефону, что контролирует обогрев.

Радиотермостат выполняет функции, заложенные по программе:

  • определяет степень нагревания, подключается к насосу для принудительной циркуляции воды;
  • полуавтоматическое управление;
  • регулирует подачу нагретой воды;
  • независимо от внешней погоды, поддерживает комфортную температуру воздуха.

Водяной теплый пол

Водяной подогрев пола представляет собой систему гнущихся трубок, по которым циркулирует горячая вода, подаваемая из газового или электрического котла.

Пример укладки водяного пола

Водяное отопление запрещается применять в квартирах выше первого этажа, при условии, что в подвальном или цокольном этаже нет жилых помещений. Поэтому его применяют в частных домах с индивидуальным водоснабжением, и в многоквартирных зданиях, если система изначально была предусмотрена проектом. Законом запрещено самовольное подсоединение к центральному отоплению и горячему водоснабжению.

Схема водяного теплого пола

При бетонном способе трубы укладываются под стяжку толщиной не менее 3 мм, декоративное покрытие пола можно делать не ранее чем через 28 дней.

Устройство стяжки

Если нужно снизить нагрузку на перекрытия, или высота комнаты ограничена, применяют настильную систему укладки. Трубы размещают на маты из пенополистирола, а сверху заливают стяжку.

Укладка труб на пенополистерол

В домах с деревянным полом используют укладку трубок в деревянные пазы.

Укладка труб в деревянные панели

Несмотря на сложности установки, система водяного пола экономически выгодная и долговечная. Главный недостаток – возможность протечки и сложности ремонта. Не рекомендуется использовать теплый водяной пол в качестве основного отопления в доме.

Проводной центр коммутации Salus KL06

Salus KL06 в магазине.

Стоит 4281р.

Контроллер KL06 предназначен для соединения термостатов и исполнительных приводов в единый коммутационный узел. Есть индикация состояния сервоприводов.

Управление насосом и котлом возможно только после подключения дополнительных модулей Salus PL06 или PL07 (1700р и 2800р).

Если внимательно почитать инструкцию Salus KL06, то можно выяснить что это более хитрое устройство, чем может показаться.

Полнофункционально работает с терморегуляторами Salus.

+ Показать цитаты из этого паспорта с описанием функций.

СИСТЕМЫ PWM, VP, NSB

Системы, применяемые в терморегуляторах Salus серии ERT, обеспечивают более эффективное управление половым отоплением.

PWM

В связи с большой инерцией полового отопления, применение системы PWM у контроллеров серии ERT гарантирует нам четкое поддерживание постоянной температуры в помещениях. Система PWM контролирует рабочее время, а также частоту открытия и закрытия использованных сервомоторов по отношению к росту температуры в помещении. Результатом чего является добавочная экономия, комфорт, а также отсутствие перенагрева помещения.

VP

Это система, которая защищает и удлиняет срок работы сервомоторов. Один раз в неделю открывает и закрывает сервомотор, даже если система в данный момент не работает (время вне отопительного сезона).

NSB

Функция снижения температуры — NSB (Night Set Back). Система предоставляет возможность влиять на температуру в зависимости от времени дня, что гарантирует эффективное управление системой отопления. Функция снижения температуры дает возможность снижать ее на 4°С, без регулирования термостата, даже при применении непрограммируемых регуляторов в большинстве зон.

Функция NSB в регуляторах активируется посредством внешнего сигнала, передаваемого планке Salus KL06 при помощи недельного терморегулятора Salus ERT50. Этот регулятор должен быть подключен к полю, обозначенному номером 1.

Все регуляторы должны быть подключены при помощи 4-х жильного провода, согласно схеме номер 1.

Если Вы не подключите поле, обозначенное часами, то функция MSB не будет активна, но остальные функции регулятора (PWM и VP) будут работать.

Вот эти схемы подключения терморегуляторов.

Схема подсоединения терморегулятора ST320 необычна — посмотрим что в паспорте этого терморегулятора.

Похоже, терморегулятор управляет именно 220В, пропуская или не пропуская через себя. Если так, то контроллер Salus KL06 может и подойти для работы с терморегуляторами, выдающими 220В на управление нагрузкой.

Мне он не нравится визуально, и с модулем подключения насоса и котла стоит уже дороже 6000р и имеет открытые клеммы. терморегуляторов Salus у меня не будет, поэтому «умные» функции недоступны.

Мифы о «теплых полах»

Последние несколько лет мы видим агрессивную производителей систем электрического обогрева, особенно тонкопленочных систем. Истории про молочные реки и кисельные берега слушать всегда приятно, только не надо забывать экономическую сторону вопроса. Если вы используете электрический обогрев — вы потребите ровно столько электрической энергии, сколько потеряет тепла ваш дом (или квартира). Количество этого тепла, или теплопотери, определяются температурами внутри помещения и на улице, а также конструкцией вашего здания (стены, окна, потолки), больше ничем.

Очевидно, что теплопотери практически не зависят от того, какая у вас система отопления — водяная или электрическая. Автоматика электрического «теплого пола» функционально не отличается от автоматики водяного, так что и здесь места для экономии нет. А вот стоимость одного кВт*ч электрической энергии в 5-10 раз выше, чем стоимость газа, необходимого для получения того же количества тепла. Вообще, электрическая энергия — самый дорогой вид энергии, хоть и самый удобный. Выбирая электрический «теплый пол», вы экономите на стоимости оборудования, но ваши ежемесячные платежи будут в разы выше любого другого варианта.

Это интересно: Схема подключения электродного котла отопления: разбираем суть

Функции и выбор терморегулятора

Терморегулятор – тоже очень важное устройство, которое используется при монтаже системы нагрева полов. Он будет обрабатывать показатели, которые передает ему термодатчик, и, в зависимости от них, управлять системой

Основные виды терморегуляторов

Функции терморегулятора:

  • управление системой подогрева;
  • контроль и поддержание оптимальной температуры пола;
  • процесс контроля затраченной электроэнергии;
  • оптимизация и улучшение работы подогрева полов.

Терморегулятор Warmehaus TOUCHSCREEN

Компактный удобный терморегулятор теплого пола Termo+ A008 16A с программированием на неделю

Таблица. Типы терморегуляторов.

Опытные мастера рекомендуют при монтаже устанавливать терморегулятор программируемый. Затраты на него быстро окупятся во время отопительного сезона, когда счета за электроэнергию будут в разы увеличиваться по сравнению с теплым периодом года.

Терморегулятор для теплого пола TOP FLOOR M6.716

Есть регуляторы и с сигнализацией. Если датчик зафиксирует перегрев покрытия, то устройство сообщит о нарушении владельцу дома при помощи специального сигнала.

Схема подключения механического термостата для водяного теплого пола

Оптимальное место для установки

Терморегулятор размещается на стене. Выбирать необходимо место со свободным доступом, чтобы при настройке и установке температуры не было сложностей.

Ряд правил, которые надо придерживаться при определении места для термостата тёплого пола:

Нельзя размещать его на сквозняке и напротив окна, на него не должен попадать прямой солнечный свет

Особенно это важно, при наличии встроенного терморегулятора. Не устанавливать на наружной стене, которая контактирует с улицей

Расстояние от поверхности до прибора не меньше 40 см. Верхний уровень не ограничен, но устанавливать выше роста человека нет смысла. При обустройстве тёплого пола в помещениях с повышенным уровнем влажности (ванна, баня), регуляторы лучше монтировать в соседней комнате, так как они надлежаще не защищены от влаги. Располагать вблизи электрической сети. На расположение регулятора также влияет размер провода от датчика

Его следует размещать на расстоянии не менее 50 см от стены.

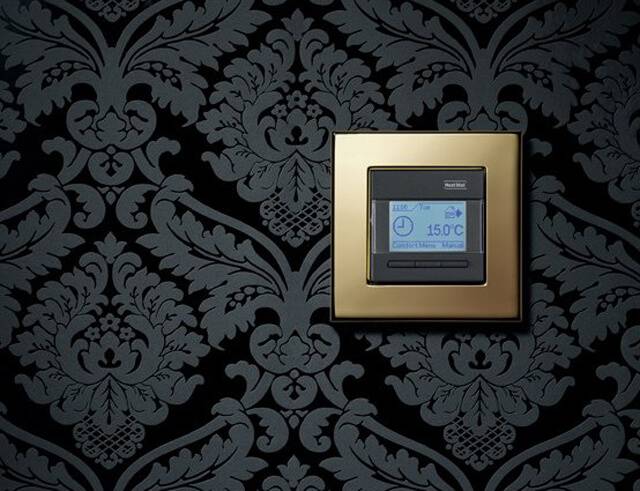

Если терморегулятор встроенного типа, то в стене для него надо проделать углубление, где будет размещаться вся электрика. От гнезда к полу проделать штробы для проводов.

Глубина штроб должна равняться двум диаметрам гофро труб — 10 мм. В одной трубе будет силовой кабель, а во второй — от термодатчика.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
