Электрический теплый пол в деревянном доме: система «на воздушной подушке»

Пирог пола с водяным подогревом

Теперь поговорим о строении пола с подогревом: чтобы вы знали, что и в каком порядке делать при его заливке своими руками. Водяной теплый пол — это многослойная конструкция. Примерная схема изображена на рисунке.

На ровное основание (перепад высот не более 1 см на 1 м2) укладывается сначала теплоизоляция. Выбор материала и его толщина зависят от изначального утепления пола и от того, какое помещение находится внизу (если есть оно). Задача — добиться минимальных утечек тепла. Тогда и отопление будет экономным (платить за него будете мало, и в доме/квартире будет тепло). Потому при выборе материала и его толщины лучше брать характеристики с запасом: в этом случае хуже точно не будет. Если внизу отапливаемое помещение, достаточно теплоизоляции в 20-30 мм, если внизу неотапливаемый подвал, или грунт, требуется солидная толщина от 50 мм и больше, в северных регионах толщина утеплителя может быть от 100 до 150 мм.

Устройство «пирога» водяного теплого пола

По периметру помещения раскатывается демпферная лента или укладывается ленточный теплоизоляционный материал, можно использовать нарезанный на полосы шириной 10 см пенопласт, пенополистирол или другой листовой утеплитель (толщина около 10 мм), можно использовать и картон из минеральной ваты.

Эта мера нужна во-первых для того, чтобы из-за температурного расширения не возникали по периметру пола трещины, а также для того, чтобы снизить потери тепла через стены и фундамент.

  • На теплоизолятор укладывается металлическая сетка с шагом 5 или 10 см (такой шаг удобен для укладки). К ее прутьям трубы крепят обычными пластиковыми хомутами или проволокой.

  • Теплоизолирующая подложка используется с нанесенной на нее разметкой (сеткой), например, от Valtec. Тогда в нужных местах в пол забивают крепежные элементы, в которые затем вставляется труба.
  • Специальная подложка под теплый водяной пол. Обычно это полистирольные плиты со специальными выступами, в которых удобно фиксировать трубы, просто вдавливая их между выступами. Эти плиты выпускают серьезные производители. Они могут отличаться по цвету или формату, но принцип остается одинаковым.

  • Крепежные ленты, которые набиваются по всему помещению с шагом 15-20 см. В них есть специальные отгибающиеся лепестки, которыми закрепляют трубы в нужном положении (фото вверху).

После того, как трубы уложены, можно приступать к заливке стяжки теплого водяного пола. Состав используется специальный — с добавками, повышающими теплопроводность. В некоторых случаях, для увеличения прочности конструкции, дополнительной защиты труб от механических нагрузок, на них укладывают армирующую сетку, и лишь потом заливают раствор. Слой бетона должен быть таким, чтобы над трубой было не менее 3 см раствора. Только при такой толщине пол не будет «гулять» под ногами и его температура не будет иметь ярко выраженных полос тепла/холода.

Самым неприятным моментом во всем этом является долгий срок высыхания стяжки. Должно пройти не менее 28 дней после заливки, чтобы она приобрела свою окончательную прочность. Но начинать дальнейшие работы можно уже через 7-10 дней, если среднесуточная температура была выше чем +17°C.

Установлены маяки для заливки стяжки — под многие напольные покрытия пол должен быть идеально ровным

Обратите внимание: по периметру установлена теплоизоляция. Ее высота — выше высоты готового пола, после того как стяжка высохнет лишнее срезается ножом. В качестве подложки для теплоизоляции использована модель с разметкой, типа той, что выпускает фирма «Валтек» (Valtec)

В качестве подложки для теплоизоляции использована модель с разметкой, типа той, что выпускает фирма «Валтек» (Valtec)

Это только основные слои пирога водяного теплого пола. Часто, в самый низ под теплоизоляцию, укладывают гидробарьер (плотную полиэтиленовую пленку). Он станет защитой нижних помещений в случае протечки.  На теплоизолятор часто рекомендуют укладывать теплоотражающее покрытие — для того, чтобы тепло не шло вниз, а отражалось вверх. Но тут стоит помнить, что в стяжку укладывать алюминиевую фольгу или фольгированные материалы бесполезно: через месяц-два фольга разрушается и превращается в труху. Если и использовать теплоотражающее покрытие, то металлизированное. Оно очень похоже на фольгу, но выполнено из других металлов, которые хорошо себя чувствуют в цементно-песчаном растворе на протяжении многих лет. Как видим, монтаж водяного теплого пола — затея непростая, с большим количеством составляющих и компонентов.

Укладка на лаги

Монтаж теплого пола на лаги производится немного иначе. С точки зрения строительных технологий он несколько сложнее предыдущего — основные несущие лаги пола или перекрытия использовать затруднительно, и приходится на черный пол настилать дополнительные бруски в качестве вторых лаг. Однако если черный пол подшивается к основным лагам снизу — их вполне можно использовать в качестве опорных точек для настила матов или укладки кабеля электрического теплого пола.

Между верней плоскостью лаг и черным полом обязательно устраивается теплоизоляция, а при необходимости — и гидроизоляция перед ней. На верхние плоскости лаг настилается монтажная сетка, а уже к ней прикрепляется греющий кабель или нагревательные маты. Высота пространства между верхней плоскостью теплоизоляции и монтажной сеткой (то есть высота лаг) должна быть не менее 30 мм во избежание перегрева деревянных элементов.

При укладке кабеля на монтажных пластинах необходимость в сетке отпадает — пластины крепятся непосредственно на лаги. Порядок остальных слоев сохраняется. Теплоотражающий слой при монтаже электрических теплых полов на лаги обычно не применяется — его роль играет верхний слой теплоизоляции; тем не менее, укладка такого слоя лишней не будет.

Укладка кабеля

В обоих случаях кабель рекомендуется укладывать таким образом, чтобы он не пересекался с поверхностью лаг. Если этого избежать невозможно — в местах пересечения необходимо делать пропилы до верха теплоизоляции и обкладывать прорези слоем фольги. При этом кабель не должен иметь физический контакт с нижней плоскостью чистового покрытия — он должен обогревать образующуюся между лагами воздушную подушку.

Толщина чистового покрытия не должна превышать 24 мм, в противном случае эффективность электрического теплого пола начинает резко снижаться. Ковролин используется только в случае острой необходимости — уж очень низкая у него теплопроводность… линолеум тоже рекомендуется применять в самом крайнем случае — уж очень велик риск при его механическом повреждении заодно повредить и нагревательные элементы теплого пола.

Требования к устройству теплого пола в деревянном доме

  1. Дерево – быстровоспламеняющийся материал, оно требует повышенных мер защиты от открытого пламени и перегревания, которые могут возникнуть в электропроводке при замыкании
  2. Если теплый пол укладывают под линолеум или ковролин, нужно внимательно изучить их состав перед покупкой. Некоторые разновидности этих материалов под воздействием высоких температур выделяют вредные летучие соединения.
  3. В качестве верхнего декоративного покрытия не рекомендуется использовать материалы с низкой теплопроводностью (например, натуральную древесину). Тепло будет плохо проникать в комнату, а само дерево может перегреваться.
  4. Лучший вариант – устанавливать греющую напольную систему под плитку. В продаже также есть специализированный ламинат с более высокой теплопроводностью, который также будет хорошим вариантом.
  5. Электрические полы, за исключением стержневого, нельзя укладывать в комнате, где много мебели, поскольку в этом случае возможен перегрев системы.

Существует четыре основных вида электрических греющих полов:

  1. Кабельные, в которых применяется провод в бухтах.
  2. Кабельные маты.
  3. Инфракрасная пленка.
  4. Стержневые маты.

Все полы, питающиеся от электричества, допускается укладывать в деревянном доме, при условии соблюдения правил ПУЭ и пожаробезопасности. Монтаж пленочных систем, а также кабельных и стержневых матов обычно производится сухим методом по ровному деревянному основанию, кабель в бухтах чаще всего укладывают по лагам. Если необходимо проложить греющую систему на бетонное основание, монтаж выполняется мокрым способом с заливкой стяжки.

При обустройстве теплого пола своими руками, необходимо соблюдать следующие требования:

  • все контакты нагревательных элементов должны быть хорошо изолированы, не допускается прямое соприкосновение кабеля с древесиной;
  • температура внутри системы не должна превышать 30 градусов;
  • необходимо исключить резкие перепады температурного режима, в пределах суток возможны изменения в пределах 5 градусов.

При устройстве греющего пола в бане и сауне предъявляются повышенные требования к безопасности. В парилке присутствует высокая влажность, и при неправильной укладке может произойти замыкание проводов, что приведет к возгоранию

Поэтому нужно особое внимание уделить гидроизоляции, а вообще желательно не делать теплый пол в бане своими руками, а обратиться к грамотным специалистам.

Основания для пола на даче

Вариантов для выбора основания немного – это бетонная монолитная армированная плита или деревянные лаги.

Бетонное основание

Основание из монолитного бетона идеально подходит для неотапливаемых зимой домов, особенно если дача расположена в местности с большой вероятностью весеннего подтопления. Оно выдерживает морозы и воздействие грунтовых вод, не повреждается насекомыми, не пускает в дом грызунов. Единственный его недостаток – высокая теплопроводность, из-за которой бетонный пол даже в жаркую погоду остается холодным.

В домах с постоянным проживанием эту проблему решают заливкой в стяжку системы водяного или электрического теплого пола, но для дачи это не вариант. Как сделать такой пол комфортным, расскажем ниже, а пока о создании самого основания.

Заливка бетонной плиты для пола Источник amazonaws.com

Перед тем как сделать пол на даче, нужно подготовить грунт внутри фундаментной ленты, убрав его излишки, выровняв и хорошо утрамбовав. Далее:

  • на утрамбованный грунт насыпают песок или ПГС, слой которого после выравнивания и уплотнения должен иметь минимальную толщину 10-15 см;
  • поверх песчаной подушки расстилают гидроизоляцию из плотной полиэтиленовой пленки, нахлесты которой тщательно проклеивают водостойким скотчем;
  • края пленки заводят вертикально на стены или выпускают за уровень фундаментной ленты на всю высоту будущего монолита;
  • при желании поверх пленки можно уложить утеплитель ЭППС или насыпать керамзит, но это не обязательная опция;
  • для армирования бетонной плиты на подготовленное к заливке основание укладывают стальную сетку, приподняв её на камешках или специальных подставках на несколько сантиметров;
  • по периметру монтируют демпферную ленту или нарезанный на полосы пенополистирол, предохраняющий бетон от сжатия и разрушения при его расширении под влиянием меняющейся температуры воздуха;

После настила чистового пола выступающий край ленты срезают по уровню Источник chudopol.ru

  • поверх сетки выставляют маяки для создания ровной плоскости плиты;
  • заливают бетонный раствор и выравнивают его по маякам;
  • оставляют его сохнуть на 3-4 недели под пленкой, периодически смачивая водой.

Схема самого простого варианта устройства бетонного основания без утеплителя Источник petro-polis.ru

Деревянные лаги

Если у вас нет помощников и вы думаете, как сделать пол на даче своими руками, настил по лагам станет оптимальным решением. В качестве настила чаще всего используют доски, но отличным вариантом являются и цементно-стружечные плиты. Они не подвержены гниению, прочны, долговечны, а их ровная поверхность может служить основанием для любого декоративного напольного покрытия.

Лаги не должны лежать на земле, иначе быстро начнут гнить. Между ними и грунтовым основанием должно быть 20-30 см вентилируемого пространства. Концами они опираются на выступы фундамента или нижний венец стен, иногда их крепят к стенам с помощью специальных стальных опор.

Схема крепления лаг на стальные опоры Источник diamsnab.ru

Чтобы тело лаги не висело в воздухе, под них подводят столбики. Они могут быть полностью монолитными бетонными либо сложенными из кирпича или блоков на бетонном основании. Расстояние между столбиками зависит от сечения лаг и их длины

Важно, чтобы верхняя грань всех столбиков находилась в одной плоскости

Как выложить столбики из кирпича для опоры лаг, смотрите в видео:

Перед укладкой лаг их тщательно обрабатывают со всех сторон защитной пропиткой с антисептическими свойствами, а опоры застилаются рубероидом, который будет служить гидроизоляционным барьером.

Закрепляют обычно только торцы лаг, на столбиках они просто лежат, придавленные собственным весом.

Особенности настильной системы

Традиционный вариант пола водяного типа предполагает монтаж труб в стяжку. Заливают ее раствором из бетона с особыми присадками, увеличивающими его теплопроводность.

В результате бетонная подушка становится своеобразным теплоаккумулятором, что дает возможность использовать такое отопление максимально эффективно. Однако у традиционного способа обустройства есть недостатки.


Деревянное основание обладает низкой тепловой инертностью, что мешает системе нормально функционировать. Чтобы исправить этот недостаток монтируются теплоотражающие пластины из металла, обладающего высокой теплопроводностью

Самый очевидный – слишком большой вес бетонной стяжки. При плотности раствора порядка 2000 кг/кв. м она дает значительную дополнительную нагрузку на основание и несущие.

Для железобетонных плит такая нагрузка вполне посильна. Для деревянных перекрытий – запредельна. По этой причине традиционный способ укладки в таких случаях запрещен. Здесь используется так называемая настильная система.

Она выполняется в виде невысокого настила, внутри которого располагаются трубы. Для его обустройства чаще всего используется дерево, но относительно недавно появились и выпускающиеся промышленным способом настилы из полистирола.

Трубы размещаются в пазах, где и закрепляются. Известно, что дерево проводит тепло очень плохо. По этой причине деревянные системы не могут быть эффективным источником тепла.

Для исправления этого недостатка в каждый паз вставляются металлические проводящие тепло элементы. Они же и укрепляют конструкцию. Аналогичные детали есть и в полистирольных настилах с металлическими вставками, материал которых тоже плохой проводник тепла. Таким образом собирается надежная и долговечная отопительная система.

Ее преимуществами перед традиционным аналогом можно считать:

  • Небольшой вес настила, который способны выдержать даже деревянные перекрытия.
  • Относительно простая сборка, особенно если речь идет о промышленных моделях настилов.
  • Отсутствие необходимости ожидания затвердевания бетонной стяжки. Отделочные работы можно производить сразу же по окончании монтажа.
  • Полная ремонтопригодность. Для проведения ремонтных работ достаточно поднять фрагмент настила, чтобы обеспечить доступ к участку с неисправностью.

Еще одно неоспоримое достоинство настильной системы – многовариантность, что дает возможность реализовывать самые разные ее модификации. Большинство из которых – самоделки. Основной недостаток настильной схемы – быстрое остывание. Пол за короткое время разогревается и так же быстро отдает тепло.


Большой плюс настильного водяного пола – возможность относительно простого ремонта. Чтобы добраться до поврежденного фрагмента, достаточно снять участок напольного покрытия и убрать под ним настил

Собственно, запас тепла ограничен тем, которое находится в жидком теплоносителе в трубах. Поэтому при остановке котла помещение скоро остынет. По этой причине настильные системы чаще используют как дополнение к основному отоплению, особенно в холодных регионах.

Разнообразие систем отопления

Практически в каждом доме для обогрева используют автономное оборудование. Все теплые полы можно классифицировать по различным признакам:

  • принцип действия;
  • вид котла;
  • теплоноситель.

В индивидуальных домах может быть установлен котел, который использует для своей работы:

  • твердое топливо;
  • дизельное топливо;
  • газ;
  • электричество.

В отопительной системе теплоносителем может быть:

  • воздух;
  • вода;
  • электричество.

По принципу действия все теплые полы могут быть инфракрасного или конвективного типа.


Источник stroyfora.ru

Чтобы сделать пленочный теплый пол, под напольное покрытие укладывают специальную пленку с наклеенными на нее нагревательными элементами

Каждый из вышеописанных типов имеет свои преимущества и недостатки. Все они должны быть усчитаны еще на этапе проектирования. При этом специалисты учитывают множество различных факторов.

Самым распространенным, доступным и экономически выгодным в нашей стране является газовое отопление.

При обустройстве теплого пола, учитывайте характеристики материала, из которого изготовлено сооружение. Например, дерево характеризуется небольшим показателем теплопроводности.

Выбор между водяным и электрическим теплым полом

Если производится устройство теплого пола в деревянном доме, то очень важно определиться с типом монтируемой системы.

Зависит это от ряда различных условий и факторов:

  • особенности укладки «пирога» пола;
  • разновидность перекрытия;
  • изношенность перекрытия;
  • особенности помещения, в котором будет осуществляться подогрев;
  • предназначенность системы подогрева: основная или дополнительная.

В целом производить подогрев пола в частных домах можно системами двух основных видов:

  • электрический теплый пол – в основе лежит нагревательный элемент: кабель, стержень, мат. Тепловая энергия выделяется посредством подачи электрического тока. Монтаж может осуществлять не только под сухую стяжку, но и под жидкий раствор, поскольку после высыхания стяжка будет абсолютно безопасной для функционирования электрических элементов (подробнее: “Электрический теплый пол на деревянный пол – варианты обустройства”). Под такую систему укладывают различные отражающие слои, которые повышают эффективность прогревания. Поверх нее могут располагаться самые разные напольные покрытия;
  • водяной теплый пол – состоит из обычного отопительного контура, состоящего из полиэтиленовых или металлопластиковых трубопроводов, подключаемых к основному отопительному контуру дома или нагревательному котлу. Монтировать такую систему можно под бетонную стяжку, либо создавать сухой теплый пол в деревянном доме со вставкой специальных пластин между линиями контура, повышающими мощность обогрева.

Если рассматривать визуальную составляющую, то естественно проводка лучше вписывается в интерьер помещения, чем трубопроводы. На фото и при визуальном осмотре кабель практически незаметен.

Водяные полы в домах из дерева

Особенности обогрева деревянного пола

Водяной теплый пол под деревянные полы, а тем более на деревянное основание монтируют не так часто. Причин этому несколько:

При работе с деревянными основаниями необходимо компенсировать теплоемкость древесины, используя отражающие элементы

  1. Теплопроводность древесины. С одной стороны это плюс — деревянная основа выступает в качестве теплоизолятора. С другой стороны, прогреваться пол будет довольно долго. Кроме того, есть риск, что значительная доля энергии уйдет именно на нагрев чернового пола, и в помещение попадет только часть тепла (относительно небольшая).
  2. Температурная деформация. Укладка труб с горячей водой в толще деревянного пола может привести к неравномерному изменению линейных размеров его отдельных участков. В результате стабильность конструкции существенно снижается — в первую очередь из-за появления щелей и в черновом настиле, и в каркасе.

Деревянные основания подвержены температурным и влажностным деформациям — эту особенность придется учитывать

  1. Воздействие влаги. Конечно, системы водяного теплого пола делают герметичными, всеми силами стараясь избежать протечек. Но при укладке под деревянным покрытием даже конденсат, вызванный разницей температур, может стать причиной набухания древесины.

Трубы нужно обязательно прятать под опорными элементами, иначе они будут повреждены при ходьбе по полу

  1. Значительная толщина нагревательных элементов. Если трубы водяного теплого пола укладываются в стяжку, их толщину можно легко компенсировать, залив нужный слой бетона. При монтаже на деревянное основание приходится решать эти проблемы иначе, так как просто настелить чистовое покрытие поверх труб не получится.

Традиционный вариант с заливкой стяжки (на фото) здесь не подойдет — слишком велика нагрузка

Впрочем, все, что я отметил выше, отнюдь не значит, что деревянная система водяного пола нереализуема в принципе. Если учесть все эти недостатки и использовать в работе современные материалы, приспособления и технологии, то теплый пол по лагам или дощатому настилу будет работать на зависть соседям.

Как можно сделать основание?

Планируя монтаж теплого пола в доме с деревянным перекрытием или системой лаг, нам нужно решить главный вопрос — куда прятать трубы?

При укладке на деревянное основание трубы нужно защитить от нагрузки, используя дистанционные вставки из дерева или ДСП

Сложность здесь состоит не только в том, чтобы защитить их от нагрузки. Это, как раз, сделать несложно — достаточно поднять уровень финишного покрытия на несколько сантиметров. Но в таком случае мы сильно проигрываем в эффективности теплопередачи: над трубами образуется воздушная прослойка, которая выступает в роли теплоизолятора. То есть греем мы что угодно, но не сам пол.

Вот почему при сборке системы теплого пола покрытие стараются уложить точно по уровню верхнего края трубы.

Для этого применяют такие приспособления:

ИллюстрацияСпособ укладки системы водяного обогрева
Фрезерованные сборные основания.

Для укладки труб в толще пола на нужном уровне применяются древесно-стружечные плиты (ДСП) с канавками, проделанными на фрезерном станке. Глубина и конфигурация канавок подираемся таким образом, чтобы обеспечить максимально рациональное распределение труб с теплоносителем.

Минусы модульного настила из ДСП:

  • высокая стоимость материала за счет фрезеровки;
  • низкая влагостойкость;
  • склонность к деформациям.
Реечные конструкции.

Этот вариант — более дешевая альтернатива модульному основанию с фрезерованными канавками. На черновой пол набиваются рейки, зазор между которыми соответствует диаметру укладываемой трубы.

Толщина реек подбирается таким образом, чтобы просвет между верхним краем трубы и чистовым полом был минимальным — так уменьшаются потери тепла.

Минус — зазоры по бокам и в местах поворота труб получаются большими, потому часть тепла все равно теряется.

Полимерные маты.

Для решения значительной части проблем, связанных с теплопотерями, деформацией и намоканием поверх чернового настила можно также уложить полимерные маты с канавками для укладки труб. Функционируют они так же, как и фрезерованные панели из ДСП, но эффективность у этих изделий выше.

Минус — высокая цена, которая компенсируется экономией на обогреве только частично.

Любой из этих вариантов подходит, если нам нужно уложить теплый пол на фанеру или другое деревянное основание. Я сторонник полимерных матов, но и фрезерованные модели из ДСП, и даже простые конструкции из набитых на пол реек вполне имеют право на существование.

Сборное основание из ламинированной ДСП, готовое к укладке труб

Минусы теплого пола

У всего хорошо есть и обратная сторона. И о ней тоже следует поговорить.

Недостатки теплого пола заключается в следующем:

Высокая инерционная система

Невозможность резкого изменения температуры воздуха в помещении. Собственно это нам и не всегда нужно, если Вы конечно не живете в стране с резко-континентальным климатом. Где суточный перепад температуры может составлять 15-20 градусов. Так как при таком климате с теплым полом невозможно быстро повысить или понизить температуру отопления.

Выход: Погодозависимая автоматика полностью минимизирует инерционность тепловых потоков.

Теперь о следующем минусе теплого пола.

Ограниченность площади пола, как отопительного прибора

Так как площадь пола ограничена, то существует предел тепловой мощности системы.

Выход: Если все таки нам недостаточно теплового потока с этой площади и у нас нет желания использовать дополнительные источники вроде радиаторов отопления, можно задействовать стены. Соответственно мы получим полное панельное отопление нашего помещения без видимых элементов отопления.

Энергозависимость

В некоторых регионах это довольно существенный минус теплых полов. В случае пропадания электроэнергии отключается котел, циркуляционный насос, автоматика. На фоне всего этого единственным положительным нюансом в радиаторном отоплении, можно считать то, что есть возможность сохранить некую естественную циркуляцию, гравитационную составляющую. В теплых полах эта естественная циркуляция невозможна ввиду высокого гидравлического сопротивления. Поэтому система действительно энергозависима, но при этом благодаря своей инерционности, остывать помещение с теплым полом будет в разы дольше, чем там, где установлена радиаторная система.

Отсутствие циркуляции воздушных потоков

Это и минус, и плюс теплого пола одновременно. В случае, когда в Вашем доме будут использоваться больше окна, будьте готовы к тому, что теплые полы наверняка не справятся с отсечением холодных потоков. Плюс на высоте выше двух метров окна будут запотевать.

Выход: Смонтировать внутрипольные конвекторы около больших окон

Не смотря на во многом притянутым за уши минусам, теплые полы и вправду отличная система отопления, которую Вам обязательно нужно рассмотреть при обустройстве своего дома.

Особенности и технология монтажа

Укладка водяного контура обычно осуществляется в стяжку. В невысоких деревянных домах, а также в помещениях со слабым перекрытием рекомендуется проводить монтаж сухим методом. Все варианты установки трубопровода имеют отличительную технику выполнения.

Сухим способом

Монтаж труб без песчано-цементной заливки можно укладывать с помощью реек или модулей.

Установка реечной системы состоит из таких этапов:

  1. Изготавливается черновая основа из досок или листов фанеры, которые прибиваются к нижней части лаг. Если есть старое покрытие, то перед работой следует проверить все его элементы на прочность и пригодность для использования.
  2. Поверх такого деревянного чернового пола между лагами распределяется слой пароизоляционного материала, оставляя напуски не меньше 20 сантиметров на стены. Затем укладывается утеплитель, а на него снова пароизоляция. Такая защита позволяет полностью оградить дерево от влаги.
  3. По периметру комнаты проклеивается защищающая конструкцию от расширения демпферная лента.
  4. Затем можно укладывать доски, между которыми будут прокладываться трубы. Пазы должны равняться параметрам 20х20 миллиметров. На торцах рекомендуется сделать закругления для удобного поворота трубопровода.
  5. Сверху крепятся опорные металлические пластины. Их фиксируют к дереву с помощью саморезов. После этого укладывается водяной контур.

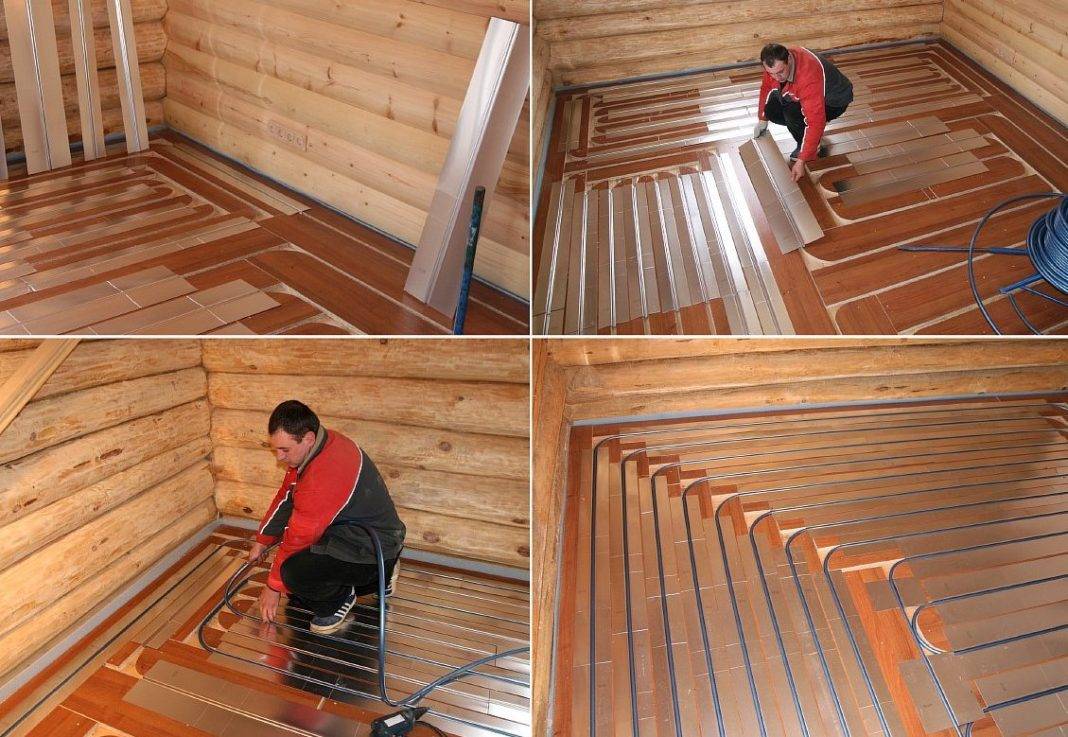

Монтаж водяного теплого пола в деревянном доме

Подготовленное для монтажа трубопровода основание полностью устилается шумоизоляционным материалом из полиэтилена. Далее вся конструкция покрывается гипсоволокнистыми листами, на которые укладывается финишное покрытие. При этом на ГВЛ должны быть расположены так чтобы был виден маршрут водяного контура.

Процесс монтажа модульной системы намного проще. Трубопровод укладывается в специальные готовые пазы на плитах из ОСП или ДСП. Древесные листы скрепляются замковой системой. Остальная процедура модульной установки водяного пола производится аналогично схеме реечного способа укладки.

Под стяжку

Монтаж системы обогрева водяного типа под цементную заливку выполняется на ровной чистой бетонной поверхности. При этом допускаются перепады не более 5 миллиметров.

Установка водяного контура под стяжку выполняется в такой последовательности:

  1. Расстилается гидроизоляционная защита из полиэтиленовой пленки с напуском на стены не менее 15 сантиметров. Все стыки соединяются малярным скотчем.
  2. По периметру помещения вдоль стен фиксируется демпферная лента. По высоте изделие должно превышать уровень бетонной стяжки.
  3. Сверху вся поверхность пола укрывается утеплителем. Для этих целей оптимально подойдет пеноплекс, который обладает высокими теплоизоляционными качествами.
  4. После утеплителя распределяется по площади пола фольгированный слой. На нем необходимо сделать разметки укладки трубопровода.
  5. Все защитные пласты накрываются армирующей сеткой, которая будет основой для фиксации водяного контура. Металлические детали соединяются в одно целое с помощью проволоки.
  6. Уложенные по намеченной схеме трубы фиксируются к армирующему слою специальными хомутами.  Укладывать контур следует с отступом от стен в 20 сантиметров. Расположение трубопровода может быть спиральным, в виде змейки или комбинированным. Последний вариант используется чаще всего. При этом нужно соблюдать расстояние между трубами 15 сантиметров. Ближе к стенам шаг можно оставить шаг в 10 сантиметров.

Начало укладки контура необходимо начинать с подключения к распределяющему коллектору. Второй конец водяной системы подсоединяется в конце монтажа. Перед заливкой пола оборудование тестируется. При пробном подключении делается проверка на герметичность конструкции.

После произведенных испытаний выполняется бетонная стяжка. Над трубами слой раствора не должен превышать 5 сантиметров. Полное затвердение бетона наступает только через четыре недели.  До этого времени запускать водяную систему обогрева нельзя.

Плюсы теплого пола

Благоустроенность и эстетика системы

Иначе говоря, это комфортная температура нагреваемой поверхности и комфортный температурный режим в помещении. Кроме того, в месте с такой системой, нет зоны локального перегревания и еле прогреваемых участков. Не имеются видимые элементы отопительной системы. Система не привязана к расстановке мебели в помещении.

В зданиях с напольным отоплением тепло передается не при помощи конвекции, а с помощью теплового излучения. Другими словами, передача тепловой энергии происходит от одной частицы к другой. Конвекционная составляющая конечно присутствует, но она не более 10% от общего теплового излучения и в данном случае ей вполне можно пренебречь.

Универсальность

Следующий плюс теплого пола заключается в том, что здесь можно использовать любой источник энергии, любой теплогенератор, какой угодно тип теплоносителя и тип напольного покрытия.

Стоит обратить внимание на единственный нюанс, который касается напольного покрытия — это если мы имеем дело, скажем, с ламинатом, паркетной доской, паркетом или линолеумом, тут нужно обращать внимание на упаковку и внимательно ознакамливаться с информацией на ней указанной, можно или нельзя использовать данный вид напольного покрытия при монтаже системы «теплый пол»

Здоровье и безопасность

Еще один плюс теплого пола — отсутствует циркуляция пыли благодаря равномерным тепловым потокам, отсутствуют электромагнитные поля по сравнению с электрическими теплыми полами.

Это все обусловлено наличием постоянной циркуляции конвекционных потоков воздуха в помещении, с этими пластами воздуха перемещаются мельчайшие сухие частицы, микроорганизмы, которые могут вызывать аллергические и негативные реакции на организм человека.

Энергоэффективность

Достаточно немаловажный плюс теплого пола. Во-первых, температура теплоносителя, которую мы подаем в трубы теплого пола, максимально возможная по нормам — 55°C. На практике, этот показатель достигает примерно 35-45 градусов. Соответственно это даст возможность снизить затраты на нагрев данного теплоносителя.

Во-вторых, по причине равномерного распределения тепла в помещении и отсутствию необходимости прогревать верхние слои воздуха, средняя температура в помещении снижается примерно на 2°C, без перемен в ощущениях тепла человеком. Данное снижение средней температуры приводит к 15-20% сбережению электроэнергии на нагрев этого пространства. Это если мы говорим с вами о помещении со стандартной высотой потолков до 3 метров. Если рассматривать промышленный или спортивный объект с высокими потолками, то эта экономия может достигать до 30% и 40%. В отопительный период, который в среднем по нашей стране длится около 200 суток, это в финансовом выражении достаточно существенная экономия.

Третий момент — вертикальное распределение тепла, опять же отсутствие необходимости подогревать верхние слои воздуха, что минимизирует тепловые потери через верхние части стен и перекрытия.

Все перечисленные плюсы теплого пола, вытекают из физики самого процесса. Существует возможность увеличить энероэффективность еще на 15-20%, используя различного рода автоматизацию нашей системы, в том числе и погодозависимую автоматику.

Мы не всегда отдаем себе отчет во что нам обойдется та или иная концепция отопления. Нам видно сколько стоит оборудование, согласно спецификации, и думаем что на этом все. Но у этого айсберга есть и небольшая скрытая часть, которая в значительно мере превышает его верхнюю часть. Так вот, верхняя часть айсберга символизирует стартовые затраты на оборудование и монтаж. Но система водяного теплого пола делается не на один год, а на многие десятилетия, поэтому скрытая нижняя часть айсберга показывает затраты на эксплуатацию в течение всего срока эксплуатации системы. Мы ежемесячно платим за энергопотребление, чем энергоэффективней смонтирована система отопления, тем меньше ежемесячно будут составлять расходы за энеропотребление нашего дома.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
