Теплый пол в бане: все про устройство теплого пола своими руками

Монтаж пленочного теплого пола

Для выполнения монтажа теплого пола пленочного типа выполняется предварительное снятие имеющегося напольного покрытия. Под пленку устанавливается дополнительная изоляция с теплоотражающей основой и гидроизоляцией. Верхним слоем расстилается пленка.

Под область нагрева системы фиксируется датчик температуры. Чтобы поверхность была ровной и не выделялось место установки прибора следует заранее сделать специальную нишу. Строителями применяются средства для фиксации пленки с покрытием теплоотражения и гидроизоляции.

Монтаж терморегулятора выполняется рядом с выключателем или источником постоянного тока. Зажим с медной основой надежно фиксируется по краям пленки

Уделяется внимание изоляции точки стыка и разреза, чтобы исключить риск поражения током или короткого замыкания при работе системы. При правильном выполнении всего комплекса монтажа, установленное покрытие должно эффективно работать

После завершения данного этапа монтажа покрывается верхний слой.

Пол остается защищен от воздействия влаги. Параллельный тип подсоединения элементов теплого пола для бани позволяет устройству продолжать функционирование после выхода из строя одного из компонентов.

Варианты монтажа

Тёплый пол в бане по грунту выполняют с использованием двух стяжек, черновой и покрывающей. В случае пленочного пола без верхней стяжки можно обойтись.

При устройстве теплого пола по лагам между самими лагами укладывают утеплитель. А сверху на лаги – арматурную сетку. Она должна изолировать древесину от контакта с кабелем. Поверх сетки кладут кабель.

При укладке кабеля поверх чернового пола (например, в каркасной бане) пирог может выглядеть так:

основа – листы OSB, поверх которых прибиты лаги;
гидроизоляционно-ветрозащитная мембрана;
утеплитель между лагами;
второй слой OSB;
пенополистирольные маты;
пароизоляционная мембрана;
армированная стяжка;
сетка и кабель;
чистовая стяжка;
плитка.

Планирование и укладка нагревательных матов

Нагревательные маты с аморфной лентой, выпускаются шириной 0.5 м и 1 м. А длина варьируется от 0.5 м до 6 м, с шагом 50 см.

Мощность нагревательных элементов на единицу площади всегда одинакова — 150 вт/м².

Перед покупкой, следует начертить схему размещения нагревательных матов на полу бани. Если парилка будет отделена от моечного отделения, то для предупреждения возникновения эффекта «запирания тепла» от поставленной перегородки, внутри парной следует уложить отдельный контур.

Для соблюдения всех требований, следует придерживаться следующих ограничений

Нагревательные полосы, должны располагаться снизу, а сетка сверху.

Для фиксации используют скотч.

После всех работ этого этапа, необходимо проверить работоспособность конструкции. Для этого её включают на 5–10 минут. Если все полосы равномерно нагреваются, то можно приступить к наклеиванию декоративного покрытия.

Приклеивание декоративного покрытия

Вне зависимости от материала декоративного покрытия, керамическая плитка или керамогранит, приклеивание начинают от желоба.

Хотя уклон очень небольшой, но такая последовательность предупредит возможность сползания свежеприклееных плиток.

Толщину клеевого слоя, рекомендуется выдерживать равной толщине плитки. Это будет способствовать полному заполнению подплиточного пространства, и предупредит появление пустот.

Крупногабаритные плитки предпочтительны при наклеивании на маты аморфного тёплого пола в бане, так как они более равномерно распределяют нагрузку, на нагревательные элементы.

Электрические тёплые полы в бане рекомендуется покрывать плиткой по бесшовной технологии.

Для этого лучше всего подходит керамгранит. У него ровные грани, исключительно низкое водопоглощение и практически нулевой коэффициент температурного расширения, в диапазоне температур от 0 до 50˚C.

Финишные работы

После застывания плиточного клея, обрезают демпферную ленту чуть ниже уровня плитки. Образовавшуюся ложбинку заливают силиконовым герметиком.

Рекомендуется дополнительно обработать силиконовой композицией щели между напольными плитками. Даже если они минимальной толщины, тщательное втирание силикона, ликвидирует возможность будущих протечек.

Водяное утепление

Для монтажа водяного обогрева используются трубы из полиэтилена, стали, металлопластика. Их монтируют по специальной схеме между основанием и бетонной стяжкой. Трубы прокладывают алюминиевой фольгой, что улучшает теплоотдачу. Основные способы укладки труб — «улитка» и «змейка».

Первый способ, «улитка», больше подходит для небольших помещений с одним водяным контуром. Он обеспечивает равномерность распределения тепла на всю площадь пола. «Змейка» применяется в помещениях с большой площадью, где необходима установка нескольких контуров.

Водяное утепление в бане поможет сохранить ваш бюджет

Трубу укладывают начиная от наружной стены по направлению к центру, не забывая об оптимальном шаге укладки, который составляет 30 см. Лучше придерживаться такой конфигурации, так как слишком мелкий шаг приводит к лишнему расходу труб, а увеличенный — к неравномерному распределению тепла по покрытию, что вызывает ощущение дискомфорта.

Преимущества и недостатки

Водяное утепление пола бани имеет несколько конструктивных вариантов. Чаще всего применяют:

водяной подогрев с деревянным основанием;
водяной контур в бетонной стяжке;
водяную утепляющую систему на полистирольных плитах.

Выбор основания зависит в основном от архитектурных особенностей здания. Если оно большое, обычно делается бетонная стяжка, а в сооружении небольших размеров основание для пола устанавливается из дерева.

Теплый пол от дровяного котла:

Преимуществом водяного утепления является намного меньшее энергопотребление, по сравнению с электрическими конструкциями. К недостаткам относится:

сложный процесс установки;
необходимость в постоянно работающем водяном насосе;
сложность ремонта при протекании трубы.

Баня с теплым полом:

Бетонная стяжка

Правильно смонтированный утепляющий пол на бетонной стяжке можно сравнить со слоёным пирогом, где каждый слой выполняет свою функцию в процессе обогрева бани. Элементы «слоёного пирога»:

гидроизоляция;
теплоизоляция;
теплоотражающий элемент;
трубопровод водяного контура;
армированный бетон.

Бетонная стяжка поможет сохранить подходящую температуру в бане Важно не забыть во время монтажа стяжки об уклоне её поверхности в сторону слива, необходимом, чтобы на ней не застаивалась вода. Лучше всего уклон (не больше 3-5°) делать ещё во время заливки черновой стяжки, непосредственно перед монтажом водяного контура

Тогда слой бетона после его чистовой заливки поверх водяного контура по предварительно выставленным маякам, гарантирующим правильный уклон, будет везде одинаковой толщины, что обеспечит равномерный прогрев пола.

Какой вид подогрева оптимален для бани?

Итак, какой же вид подогрева пола следует предпочесть — водяной, кабельный или инфракрасный? Сравним их характеристики в следующей таблице:

Фактор	Водяной обогрев	Кабельный обогрев	Плёночный обогрев
Техническое помещение	Нужна бойлерная	Не требуется	Не требуется
Толщина пола со стяжкой	110-120 мм	50-100 мм	5-10 мм
Время на монтаж	4-5 дней	1 день	1 день
Когда можно приступать к эксплуатации	Через 28 дней	Сразу	Через 28 дней
Надёжность	При повреждении одной из частей сразу выходит из строя	При повреждении одной из частей сразу выходит из строя	Даже при повреждении значительной части системы остальные элементы продолжают работать
Обслуживание	Требуется	Не требуется	Не требуется
Замерзание зимой	Возможно	Отсутствует	Отсутствует
Распределение тепла	Зависит от способа укладки	Неравномерное	Равномерное
Зонирование	Зонирование помещения невозможно	Возможность организации отдельных точечных зон	Возможность организации отдельных точечных зон
Затраты на установку	Высокие	Относительно невысокие	Относительно невысокие
Затраты на эксплуатацию	Минимальные	Оплата электроэнергии (высокий расход)	Оплата электроэнергии (низкий расход)
Затраты на ремонт	Высокие	Высокие	Минимальные

Самым экономичным вариантом для помещений этого типа является водяной тёплый пол, но его устройство — довольно трудоёмкий процесс, требующий значительных усилий и затрат времени. Для устройства водяного тёплого пола необходима проектировка довольно сложной схемы, кроме того, он заметно сократит пространство в бане за счёт своей толщины. Если вас способна привлечь простота монтажа, лучше выберите плёночный инфракрасный пол, плюсом которого является готовность к эксплуатации сразу после установки.

Пленочные нагреватели

Эти теплые полы тоже работают от электрической энергии, но в них нет нагревательного кабеля. Вместо него используется пленка с полупроводниковым покрытием.

Физически, принцип работы не отличается от мощного инфракрасного светодиода, только вместо кристалла используется полупроводники на пленке. При подаче тока пленка начинает излучать инфракрасное излучение на одну сторону. Другая ее сторона остается холодной.

Информация. Пленочные полы дороги, но у них хороший КПД. Бани компактнее, чем жилые помещения, поэтому дорогие материалы там использовать проще.

Пленочные нагреватели популярны в саунах. Там они используются в открытом виде. Вы можете приобрести рулон нагревательной пленки и часть ее использовать для строительства теплого пола, а часть установить в открытых нагревателях.

Покрытия для теплого пола в бане

После обустройства теплого пола в бани, не надо забывать о большой важности правильного обустройства верхнего покрытия. От этого будет зависеть не только внешний вид бани, но и санитарное состояние помещения

В качестве покрытия пола в бани можно использовать:

традиционную керамическую плитку, которая обладает отличной теплопроводностью, совсем не боится резких перепадов температур, легко отмывается и имеет довольно большой срок полезной службы;
паркетное покрытие для предбанника, если обработать его защитными средствами;
ламинат для укладки на облегченных полах;
линолеум с противоскользящим покрытием как наиболее бюджетный вариант.

После того как уложили кабель и подключили к нему терморегулятор пол бетонируют. Далее на него накладывают напольное покрытие (линолеум, плитку и прочее). Если помещение нерегулярно отапливается, лучше всего использовать плитку из стекла или керамогранит. Линолеум обладает намного меньшей теплоотдачей и не является таким энергоемким, как плитка.

Кроме того, нужно знать, что некоторые виды линолеума при нагревании очень токсичны. Покрытие из дерева — один из самых плохих теплопроводников, а при частом и длительном намокании и высыхании древесина сильно деформируется и трескается. Такой вариант покрытия недопустим для утепленного пола.

Если баня отапливается постоянно, лучшим видом покрытия для ее пола будет керамоплитка или кафель. Эти отделочные материалы имеют наибольшую теплопроводность, что значительно сэкономит денежные затраты на электроэнергию. Включать пол нужно лишь после того, как он полностью затвердеет. Для бетона срок должен быть не меньше 10 дней.

Таким образом, любой вид теплых полов в баньке имеет свои преимущества и недостатки. Зная все это, вы сделаете осознанный выбор. Устройство теплых бетонных полов в бане, у которых теплоносителем является вода, позволяет экономить на оплате за электричество. Электрические же теплые полы — очень легкие в установке и эксплуатации, но очень сильно зависят от энергоснабжения и также намного увеличивают затраты за электроэнергию.

Монтаж водяного теплого пола в бане

Необходимые материалы и устройства:

Укладка и монтаж водяного теплого пола на деревянный пол в бане

Трубы (металлические, металлопластиковые, пластиковые или медные);
Котел;
2 датчика для контроля температуры воздуха и пола;
Теплоноситель (вода или этиленгликоль). Вода – это самый дешевый теплоноситель, однако в северных широтах ее использовать не рекомендуется, поскольку она может замерзнуть и разорвать трубопровод. В зимнее время трубопровод лучше наполнить этиленгликолем или добавить антифриз в воду;

Главный недостаток водяных теплых полов – высокая стоимость и сложность ремонта. В особо тяжелых случаях починить своими руками такую систему подогрева не всегда получается, поэтому люди часто обращаются к специалистам, что влечет за собой дополнительные расходы. Главным достоинством водяной системы является высокий уровень безопасности, надежности и экономности. Водяная система, сооруженная своими руками, потребляет минимальное количество топлива и дает много тепла.

Когда следует, а когда нет монтировать водяной тёплый пол

Схема пирога основания в бане с водяным теплым полом

Как устроен водяной теплый пол в бане? Под полом обязательно должен находиться слой теплоизолятора – минеральная вата, полистирол и другие материалы.

Отметим, эти материалы не должны контактировать со сливом, поскольку соседство с влагой негативно влияет на целостность теплоизоляционного материала.

Для еще более надежной теплоизоляции вы можете использовать фольгированную пленку – теплоотражающий материал, который укладывается не под плитку, а под трубы.

Для укладки теплого пола в бане профессионалы советуют использовать схему «змейки» или «улитки», поскольку равномерного прогрева пола в парилке (из-за слишком маленького шага укладки труб) все равно организовать не получится. Большой шаг приводит к тому, что теплоноситель в конце своего пути настолько остывает, что перестает обогревать отдаленные участки от котла.

Схема подключения и укладки водяного теплого пола улиткой

«Улитка» – это самая сложная схема монтажа трубопровода, однако, этот недостаток перекрывает ее главное достоинство: пол прогревается равномерно на всем участке. Существуют два типа напольного покрытия для теплого пола, сооруженного по схеме «улитки»:

Бетонное. Поверхность сначала подготавливается: удаляется пыль, строительный мусор и жирные пятна. Затем на очищенную плоскость кладутся трубы в специальные пазы. Трубы кладутся из противоположного угла, подальше от воздуха и входных дверей, в том месте, где будет располагаться котел. Первые две трубы – одна для теплоносителя, а другая для холодной воды, кладутся вдоль стены по периметру комнаты с шагом 30 см между трубами. Как только ведущие трубы соприкоснутся с уже положенными – делаем резкий поворот в сторону и продолжаем укладывать трубопровод, сохраняя шаг в 30 см. Трубы для холодной и горячей воды соединяются в центре.

Устройство водяного тёплого пола с бетонной стяжкой

Сверху на трубопровод устанавливается армированная сетка. Затем вся конструкция заливается бетоном. Для приготовления бетона рекомендуем вам использовать цемент М300 и чистый просеянный песок. Стяжка сохнет около 20 дней. Не забываем, что класть плитку на сырую стяжку нельзя;

Деревянное покрытие. Для этой схемы вам понадобятся рейки и лаги, а также теплоизоляционные и гидроизоляционные материалы. Щиты с лагами укладываются на пол, затем в них устанавливаются сами трубы. Теплоизоляционные материалы кладутся между трубами и лагами. Такая сборка поможет уменьшить объем уходящего тепла в стяжку. Конструкция, собранная своими руками, перекрывается чистовым полом.

Деревянное покрытие для теплого пола

Как сделать теплый пол в бане, чтобы все помещение прогревалось равномерно? Профессионалы советуют соблюдать шаг укладки труб в 30–40 см. Слишком маленький шаг приведет к перегреву и большим расходам топлива на обогрев даже небольшого помещения. Широкий шаг становится причиной заметных перепадов температуры, то есть, одна зона может хорошо обогреваться, а другая быть холодной.

https://youtube.com/watch?v=UWsEDRKpIs8

Теплый пол в бане

Расчет мощности

В обычном жилом помещении даже в серверных регионах расчетное значение мощности — около 100 вт/метр пола. Для бани значение можно увеличить, но не более чем в два раза, и так, чтобы температура нагрева не превышала 40 С. Более горячий теплый пол в сауне небезопасен.

Саморегулируемые нагревательные кабели не требуют термостатов и автоматически не допускают нагрева свыше 40 или 50 градусов. Конкретная температура, до которой может нагреться кабель, маркируется буквами на внешней оболочке.

Важно! Для жидкостных теплых полов максимальная температура нагрева определяется только термостатом

Его надежности нужно уделить особое внимание.. Жидкостные теплые полы существенно мощнее электрических

Система требует обязательной установки стандартного отопительного котла, поэтому пол может комбинироваться с настенными и напольными радиаторами любой конструкции. Все они вместе с полом будут подключаться к одному котлу

Жидкостные теплые полы существенно мощнее электрических. Система требует обязательной установки стандартного отопительного котла, поэтому пол может комбинироваться с настенными и напольными радиаторами любой конструкции. Все они вместе с полом будут подключаться к одному котлу.

Обзор инструментов и материалов

Необходимо подготовить:

теплообменник (он же змеевик), обычно его выполняют из отрезка дюймовой трубы длиной от 3 м, в точности подгоняя под параметры печи;
накопительную емкость – оптимально это бочка из нержавейки, толщина стенок которой превышает 5 мм. В нее внедряют сапун, защищающий систему от парообразования. Минимальный суммарный объем накопителя и труб – 100 л;
терморегулятор;
байпас, оптимизирующий прямое и обратное направление движения рабочей жидкости;
трехходовой вентиль к байпасу;
основной рабочий инструмент – циркулярный насос;
трубы;
распределительный коллектор, обеспечивающий перемещение теплоносителя в контурах.

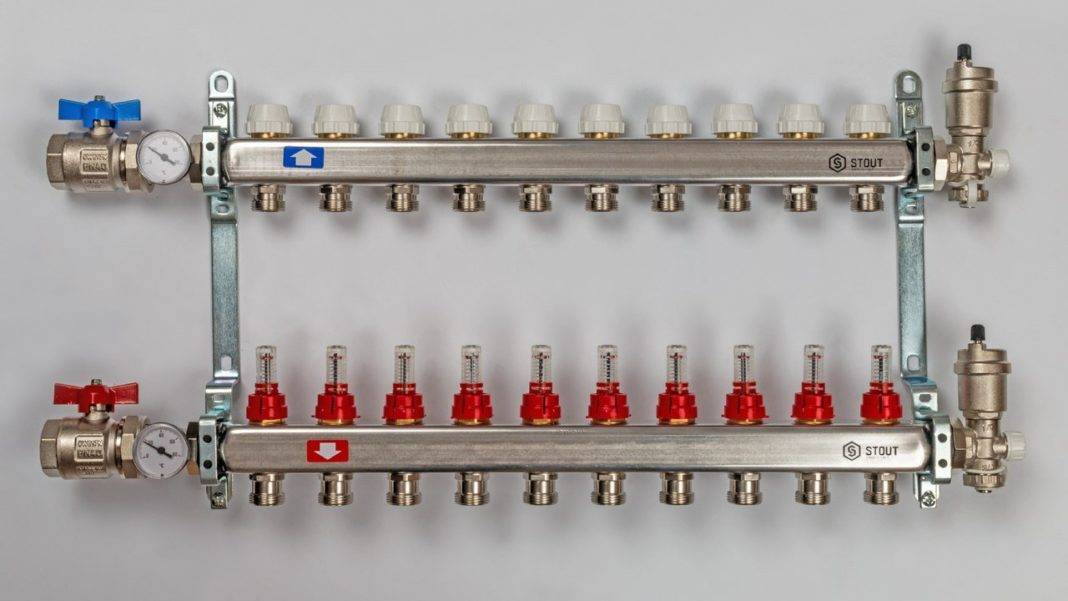

Для водяного теплого пола в бане понадобится распределительный коллектор

Понадобятся такие дополнительные компоненты, как утеплитель, паро- и гидроизоляция, арматура, фитинги, подложка, крепежи.

Монтаж теплого водяного пола

Водяной пол в баню под плитку можно укладывать двумя способа:

бетонным — подразумевает наличие бетонной стяжки, она заливается поверх труб;
настильным — контур для обогрева укладывается на пенополистирольные плиты или настил из дерева, применяется, когда фундамент недостаточно прочный, чтобы выдержать заливку из цемента.

Однако чаще для пола в помывочной и парилке используется бетонный вариант. Процедура монтажа полов этим способом следующая:

Ровняется поверхность, для удобства можно применять специальное правило. В случае с деревянными перекрытиями требуется сделать проёмы для труб.
Чтобы повысить эффективность теплоотдачи, под контур прокладывается минеральная вата.
Устанавливается монтажная поверхность — использование теплоизолирующего материала с бобышками, между ними осуществляется укладка трубы. Однако закреплять трубопровод можно и при помощи хомутов.
Прокладывается труба, она не должна иметь крутых поворотов. Шаг может быть любым, но слишком близко не стоит, это обойдётся дорого, а эффект от этого не изменится.

5. Подключается система, и проверяется наличие течи.

6. Заключительный этап — заливка стяжки.

Важный момент — чтобы не было наклона. Хотя насос сможет и в таком положении подавать воду, но повышенное давление быстрее выведет систему из строя.

Элементы системы «теплый пол»

Комплектация системы теплого пола, работающего от печи в бане, будет несколько отличаться от той, что используется в доме. К основным элементам относят следующее.

Таблица. Основные комплектующие для «теплого пола»

Иллюстрация	Описание
Контур для теплого пола	В качестве контура, по которому движется теплоноситель, используют трубы из сшитого полиэтилена, благодаря их повышенной термостойкости и длительному сроку службы. Трубы из полипропилена прослужат еще больше – около 50 лет. Трубы из меди или нержавеющей стали (в виде гофры) имеют отличные эксплуатационные характеристики, но их стоимость довольно высока. Эффективность работы всей системы зависит от правильной укладки контура, соблюдения шага и радиуса поворота труб. Фиксируют контур разными способами (между бобышек матов, в специальных углублениях на матах, жгутами к теплоизолятору или пластиковыми скобами). Затем трубы заливают бетонным раствором.
Смесительный узел	Печь не устроена таким образом, чтобы обеспечивать нагрев теплоносителя до определенной температуры. Вода нагревается до состояния кипятка. В контур ее заливать нельзя. Поэтому необходимо установить смесительный узел, с помощью которого кипяток будет смешиваться с остывшей обраткой до комфортных 40 градусов. Смесительный узел позволяет выполнить регулировку и настройку, а также поддержание в автоматическом режиме необходимой температуры воды в контурах.
Теплообменник	Это емкость, расположенная над топкой, в которой происходит нагрев жидкости.
Циркуляционный насос	Чтобы обеспечить равномерное распределение и движение воды в контурах используют циркуляционный насос. Он создает необходимое давление в трубопроводе. От площади помещения зависит мощность прибора.
Система водоотведения	При изготовлении конструкции пола в бетонной стяжке необходимо оборудовать сливное отверстие, через которое вода будет уходить через трубу в канализацию. Поэтому пол в бане должен иметь уклон в сторону сливного отверстия или трапа.

~~контур для теплого пола~~
~~Смесительный узел~~
~~Циркуляционный насос~~

Монтаж в стяжку

Перед тем как приступать к монтажу пирога теплого пола, необходимо на бумаге выполнить расчеты и схему укладки контура, места расположения оборудования – смесительного узла, насоса, емкости теплообменника. Схема позволит вычислить длину контура и определиться с количеством материала.

Самый надежный и оптимальный способ устройства теплого пола в бане – в бетонную стяжку. Главное соблюдать технологию изготовления раствора и его высушивания – на это потребуется не менее 28 дней. В этот период пользоваться теплым полом нельзя. Работоспособность системы следует проверить до заливки стяжки.

Таблица. Пошаговая инструкция монтажа теплого пола

Иллюстрация
Описание
Структура черновой стяжки
Первым шагом будет подготовка основания и системы водоотведения (ее расположение также следует отразить на схеме). Грунт выравнивают и трамбуют. Закладывают трубы, по которым вода будет отводиться в канализацию. Затем засыпают песок и щебень (подушка имеет толщину 15 см), трамбуют. Насыпают утеплитель-керамзит толщиной 15-20 см. Заливают черновую стяжку.
Структура черновой стяжки
Гидроизоляцию пола в бане можно выполнить при помощи битума и рубероида. Это наиболее бюджетный способ. Поверхность бетонной стяжки смазывают расплавленным битумом, затем укладывают листы рубероида с нахлестом 10 см. Затем изготавливают еще один такой же слой. Битум можно заменить гидроизоляционной мастикой – это позволит отказаться от рубероида и выполнить работы быстрее.
Укладка утеплителя
Монтируют плитный утеплитель высокой плотности (экструдированный пенополистирол или пеноплекс). Толщина плит должна быть не менее 50 мм

Важно контролировать, чтобы сохранялся уклон в сторону сливного отверстия.
Арматурная сетка
По утеплителю укладывают арматурную стеку.
Демпферная лента
По периметру помещения вдоль стен фиксируют демпферную ленту.
Фиксация контура
При помощи пластиковых хомутов контур с учетом выбранной схемы закрепляется к армирующей сетке. На этом этапе необходимо смонтировать остальное оборудование, выполнить подсоединение и запустить теплоноситель по трубам, чтобы во время определить ошибки монтажа, если они есть.
Заливка стяжки
В процессе заливки стяжки в контурах должно поддерживаться давление

Запускать систему следует после полного высыхания стяжки.
