Теплые полы для бани

Достоинства и недостатки

Теплый пол в сауне предотвращает развитие грибка и плесени

В большинстве случаев бани представляют собой отдельно стоящие строения. Общее отопление к ним подводится редко, так как греть пустующий объект нет смысла и экономически невыгодно.

Плюсы установки систем теплого пола:

  • Заблаговременная подготовка помещения. Печь создает жар только в парной, так как ее дверь держится постоянно закрытой. Использование нагрева нижнего уровня позволяет организовать прогрев объекта по всей площади. В результате теплый воздух будет скапливаться не только вдоль стен и у потолка, а во всем пространстве комнат.
  • Возможность отказаться от электрических радиаторов, эффективность которых недостаточна, чтобы обеспечить быстрый прогрев комнат. При достаточной мощности нижние элементы выполняют эту задачу лучше и в более сжатые сроки.
  • Устранение сырости, предотвращение развития грибка и плесени. Зима длится несколько месяцев и сопровождается большими перепадами температуры. Здание промерзает, образуется иней и конденсат. Периодический прогрев помещений помогает удалять излишнюю влагу, предотвращая преждевременное разрушение древесины.

  • Создание комфортных условий для отдыхающих. Особенно это актуально в холодное время года, когда несущая плита остывает под воздействием идущего от грунта холода. Люди хорошо чувствуют себя в комнате отдыха, парной и моечном зале.
  • Легкость в уборке после принятия процедур. Полы не нужно вытирать насухо и дезинфицировать. Достаточно убрать большие лужи, а остальное сделает нагревательная система.
  • Предотвращение замораживания воды в сливе. Проходя через прогретую трубу, вода не примерзает к ее стенкам, беспрепятственно стекая дренажный колодец.

Есть у такого решения и свои минусы:

  1. Водяной контур невозможно использовать при отрицательных температурах. В промежутках между использованием сауны вода в трубах замерзает, разрывает трубы и разрушает стяжку. Постоянный нагрев не оправдан экономически.
  2. Ограничения по использованию электрических приборов. Не допускается наличие открытых контактов в помещениях с высокой влажностью и брызгами воды. Коммуникации необходимо регулярно осматривать и проверять на предмет изоляции.

Устройство пола при водяном обогреве

От правильности создания пирога зависят и эффективность теплого пола, и уровень комфорта в бане.

Об устройстве теплого водяного пола

Общая схема основания выглядит так.

  1. Черновой бетонный пол, обеспечивающий прочность и ровность всей конструкции.
  2. Слой гидроизоляции. Он необходим для защиты перекрытий от образовавшегося конденсата. Можно использовать как обмазочные, так и рулонные материалы.

  3. Теплоизоляция. С ее помощью можно минимизировать потери тепла, направив его в помещение.
  4. Сетка для армирования. Она необходима для защиты изоляционных материалов.
  5. Фольгированная подложка. Она обеспечит направление тепловой энергии внутрь помещения.
  6. Трубопроводная обогревающая магистраль, уложенная «улиткой», что обеспечивает лучшую равномерность подогрева.
  7. Чистовая стяжка из бетона, которая необходима для защиты системы теплого пола и выравнивания основания. При ее устройстве в моечной необходимо предусмотреть уклон для стока воды.
  8. Облицовочное напольное покрытие.

Схема укладки такой системы

Именно бетонная стяжка считается наиболее подходящим вариантом для размещения водяного контура. Однако не следует забывать, что бетон набирает прочность в течение четырех недель. Соответственно, на это время увеличится срок проведения работ. К тому же в случае возникновения проблем в системе теплого пола (например, из-за протечек труб) ремонтные мероприятия отличаются трудоемкостью. В качестве альтернативного варианта можно использовать специальные маты из полистирола с желобами для размещения теплоносителя и фольгированным слоем для отражения тепловой энергии.

Преимущества и недостатки решения

Плюсы обустройства теплых водяных полов в бане:

  • создание более приятных условий в парилке и моечной;
  • поддержание постоянной температуры в помещении, сухих условий;
  • безопасность и надежность системы;
  • возможность комбинирования с любым типом напольного покрытия;
  • экономичное энергопотребление;
  • длительный эксплуатационный ресурс.

Минусы методики:

  • трудоемкий и долгий монтаж;
  • необходимость в приобретении дорогостоящих материалов.

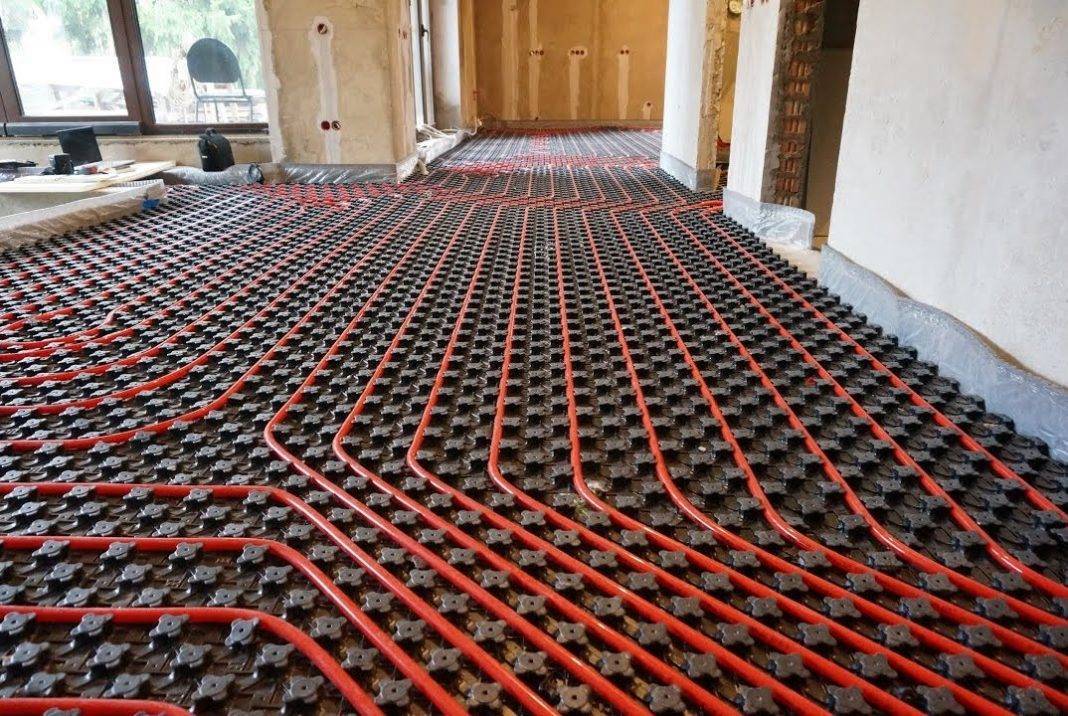

Как выглядит водяной теплый пол в бане

Также нужно учитывать, что внедрение системы влечет дополнительные расходы на обслуживание и поддержание требуемого температурного режима.

Какой вид подогрева оптимален для бани?

Итак, какой же вид подогрева пола следует предпочесть — водяной, кабельный или инфракрасный? Сравним их характеристики в следующей таблице:

ФакторВодяной обогревКабельный обогревПлёночный обогрев
Техническое помещениеНужна бойлернаяНе требуетсяНе требуется
Толщина пола со стяжкой110-120 мм50-100 мм5-10 мм
Время на монтаж4-5 дней1 день1 день
Когда можно приступать к эксплуатацииЧерез 28 днейСразуЧерез 28 дней
НадёжностьПри повреждении одной из частей сразу выходит из строяПри повреждении одной из частей сразу выходит из строяДаже при повреждении значительной части системы остальные элементы продолжают работать
ОбслуживаниеТребуетсяНе требуетсяНе требуется
Замерзание зимойВозможноОтсутствуетОтсутствует
Распределение теплаЗависит от способа укладкиНеравномерноеРавномерное
ЗонированиеЗонирование помещения невозможноВозможность организации отдельных точечных зонВозможность организации отдельных точечных зон
Затраты на установкуВысокиеОтносительно невысокиеОтносительно невысокие
Затраты на эксплуатациюМинимальныеОплата электроэнергии (высокий расход)Оплата электроэнергии (низкий расход)
Затраты на ремонтВысокиеВысокиеМинимальные

Самым экономичным вариантом для помещений этого типа является водяной тёплый пол, но его устройство — довольно трудоёмкий процесс, требующий значительных усилий и затрат времени. Для устройства водяного тёплого пола необходима проектировка довольно сложной схемы, кроме того, он заметно сократит пространство в бане за счёт своей толщины. Если вас способна привлечь простота монтажа, лучше выберите плёночный инфракрасный пол, плюсом которого является готовность к эксплуатации сразу после установки.

Виды электрического теплого пола которые можно применять в бане

Теплые полы в бане применяли еще во времена Римской империи. Сейчас времена изменились. И если раньше использовали для обогрева дым, то сейчас в основном используют электроэнергию. Но к сожалению далеко не любой теплый пол электрический в баню стоит монтировать.

Теплые полы в стяжке

Обычно систему теплого пола монтируют под плитку или непосредственно в стяжку. Это позволяет снизить вероятность попадания влаги на контактные элементы или непосредственно на греющие элементы. Но возможны варианты монтажа под линолеум, ламинат и другие виды поверхности. Но для бани такие варианты не подходят и поэтому их следует исключить.

Электрические теплый пол с греющим кабелем

Итак:

Наибольшее распространение получили так называемые греющие кабели и тепловые маты. Принцип их действия основан на протекании тока по специальному кабелю, который в процессе этого нагревается и передает излишки тепловой энергии поверхности пола.

  1. Такой тепловой кабель выпускается бухтами и тепловыми матами. Цена на обычную бухту теплового кабеля несколько ниже, но здесь вы сталкиваетесь с проблемами правильного монтажа. Ведь такой кабель нельзя гнуть как вам заблагорассудится. Кроме того, нельзя допускать пересечения и соприкосновения. Поэтому тепловые маты, представляющие собой сетку с уже уложенным тепловым кабелем, значительно проще в монтаже.
  2. Еще один нюанс который следует упомянуть при выборе теплового кабеля это количество жил. Ведь такой теплый пол электрический для бани может быть одно – или двухжильным. Особенность монтажа одножильного кабеля заключается в необходимости его укладки таким образом, чтоб начало и конец кабеля были в одном месте.

Для монтажа в стяжку предназначены и появившиеся не так давно жидкостные электрические полы. Принцип их действия основан на применении обычного греющего кабеля, который уложен в трубу, заполненную водой. Водяной контур имеет замкнутую структуру и не имеет циркуляции.

Такие теплые полы в бане электрические выгодно отличаются повышенной электробезопасностью, более высокой способность аккумулирования тепловой энергии и самое важное ремонтопригодностью. Ведь вы можете заменить греющий кабель без снятия стяжки.

Теплые полы под плитку

Но если стяжка уже смонтирована, то вполне возможен вариант монтажа теплого пола под плитку. Этот вариант менее трудоемок, но такой обогрев имеет меньшую тепловую емкость. К недостаткам такого способа монтажа можно отнести и меньшую электробезопасность.

На фото стержневые углеродные теплые полы

Итак:

  • Теплые полы электрические в бане под плитку должны иметь небольшой диаметр, дабы необходимый для них слой клея был минимальным. Именно исходя из этого требования существуют греющие кабели меньшего диаметра, которые поставляются тепловыми матами и вполне могут быть использованы для монтажа в слой плиточного клея.
  • Так же существуют стержневые углеродные теплые полы. Их принцип действия основан на протекании тока через специальные углеродные теплоэлементы, которые при этом выделяют тепло. Такие теплые полы имеют вид верёвочной лесенки, где в роли каната выступает питающий кабель, а в роли лесенок тепловые элементы.
  • Хорошим вариантом являются теплые полы на основе аморфно металлической ленты. По своей структуре она напоминает обычную сетку, но выполнена из специального быстро охлаждённого металла. Благодаря этому толщина такой сетки всего несколько миллиметров. Кроме того, инструкция по их применению гласит что они имеют высокую энергоэффективность и низкий уровень электромагнитного излучения.

Биметаллический пленочный теплый пол

Такой пленочный теплый электрический пол в бане применяется достаточно редко. Ведь под плитку его монтировать следует только с применением специальных армирующих сеток или с укладкой поверх нагревательных элементов гипсокартона. В противном случае плитка отслоится.

Преимущества и недостатки

Водяной тёплый пол в бане, отапливаемый от печки — сложное сооружение, имеющее свои положительные и отрицательные стороны.

Основные достоинства системы «тёплый пол»:

  • выравнивает температурный уровень, нет горячих или холодных мест, тем самым повышается комфортность от банных процедур;
  • стяжка, которой заливается контур, имеет способность накапливать тепло, и отдавать его на протяжении длительного времени;
  • наличие печи, позволяет экономить на обогреве воды для процедуры, не привлекая дополнительных источников;
  • экологически чистое отопительное устройство — нет  электромагнитного излучения, как при использовании электро отопления, что положительно сказывается на здоровье человека;
  • возможность обогрева домов больших площадей;
  • отсутствие благоприятной среды для образования грибка и плесени — это продлит срок службы бани.

Кроме того, банное помещение прогревается от двух источников: печного отопления и тёплого пола, что повышает скорость обмена теплых воздушных масс и уменьшает время, необходимое для того, чтобы подготовить баню. А равномерный прогрев парилки приводит к отсутствию сквозняков.

Главные минусы тёплых полов в бане от печи:

  • производить монтаж своими руками достаточно сложно, так же потребуется специальное оборудование;
  • производить ремонтные работы самому, также не просто;
  • «пирог» водяной конструкции значительно понижает уровень потолков;
  • возникает необходимость в переоборудовании печи;
  • потребность в сливе теплоносителя из системы, чтобы он не замерз и не разрушил трубопровод, или постоянное протапливание печи;
  • сложный процесс регулировки температурного режима;
  • нельзя обустраивать протекающие полы, так как промокнет утеплитель, и функционирование системы значительно снизится;
  • при обогреве бака с теплоносителем, уходит много тепловой энергии, и меньше остаётся для протапливания парного и моечного отделения.

Стоит заметить, что сделать в бане самому любые тёплые полы стоит не малых средств, однако со временем это окупится.

Печи с водяными контурами: разновидности

В частном доме печное водяное отопление может изготовляться в двух вариантах:

Для уже смонтированной печи изготовляется змеевик, который устанавливается в нее. Таким способом действуют гораздо реже, поскольку он довольно трудоемкий. Сложность заключается в необходимости изготовления топливника под готовые габаритные размеры.
Тепловой источник выкладывается собственными руками по размерам регистра. Если печка будет сложена соответственным образом, то будет служить надежно и долго

Особое внимание уделяется внутренней величине рубашки, которая должна начинаться от 4-5 см. В противном случае будет происходить закипание воды

Есть также большая вероятность плохой циркуляции теплоносителя, а потому потребуется установка насоса.

Толщина стенок должна соответствовать предполагаемому топливу, то есть его теплотворным возможностям. Для топки дровами достаточно и трех миллиметров, а для угля – не менее пяти миллиметров. Зазор между регистрами и стенками допускается в пределах 10-20 мм. Это необходимо для нивелирования теплового расширения используемого металла и сохранения его целостности.

Электрический пол в бане

Теплый электрический пол имеет следующие виды:

  • пленочный тип;
  • с применением электрического кабеля.

Монтаж пленочной электрической системы отопления в бане своими руками

Самым простым и менее затратным вариантом для данного типа является использование инфракрасной термопленки. Она скручена в рулоны, кладется на любую поверхность и ее не нужно заливать бетонной смесью.

Пленку прикрепляют к поверхности перекрытия скотчем. Чтобы обогрев был лучше, можно еще использовать фольгу. Если в бане повышена влажность, то лучше всего будет на термопленку положить гидроизоляционный слой. После того как сделаете герметизацию возможных зазоров, можно укладывать на пол в бане плитку с керамической или клинкерной поверхностью, при этом пользуйтесь обычным клеем для керамической плитки.

Профессионалы советуют сверху на пленку класть бетонную стяжку. Это поможет достичь высокой надежности и электрической безопасности. Если вдруг выходит из строя один нагревательный элемент, то это никак не повлияет на работу всей системы, так как эти элементы подключаются параллельно.

Важно запомнить, что на электрические теплые полы делать покрытие с дерева не эффективно. Данные полы в бане будут плохо прогреваться, потому что древесина имеет низкую теплопроводность

Теплый пол для бани с применением электрического кабеля своими руками

Данный вид кабеля имеет аналогичный вид кабелю телевизионного сигнала, отличается только принцип работы: греющий кабель электрическую энергию перегоняет в тепловую. Эти кабеля определяются количеством тепла на 1 м2 площади, которая обогревается. Значение данного параметра находится в радиусе 150–400 Вт. Чтобы сделать пол в бане теплым нужно брать кабель, который выделяет тепло не больше, чем 250 Вт.

Данные системы обогрева полов имеют термостат. С помощью термостата регулируют температуру пола. Вы сможете определить насколько он теплым должен быть. Чтобы контролировать работоспособность имеются датчики тепла, они передают информацию на пульт управления.

Электрический кабель существует двух видов: одножильный и двужильный. Последний легче укладывать, один из его концов имеет заглушку. Но этот кабель в 4 раза больше издает электромагнитных излучений, чем одножильный.

Если эти кабели кладутся на пол вместе с деревянным покрытием, то нужно придерживаться нормы пожарной безопасности. Древесина поддается обработке специальными веществами.

Чтоб облегчить укладку труб и кабелей для теплого пола, есть определенные основания. Они помогут точно придерживаться рекомендуемых производителем минимальных расстояний.

При укладке кабеля на пол не допускайте перегибов, соблюдайте рекомендацию производителя. Укладывайте кабель на пол, на расстоянии от стены 5 сантиметров и больше, от обогревательных устройств – 10 см и больше.

Когда монтаж закончен, систему нужно протестировать. Потом положить армирующую сетку и залить бетонным раствором. Это все укрепляется на протяжении 28 дней. Потом сверху укладывают покрытие.

https://youtube.com/watch?v=NZtrqh0Wvo4

Монтажные работы

Закончив подготовительные работы по основанию, начинают прокладку системы труб, по которым будет перемещаться водяной теплоноситель:

  1. В качестве гидроизоляции используется рубероидный материал, который укладывается в два слоя. Стыковочные участки промазываются мастикой. Полосы в слоях должны размещаться перпендикулярно.
  2. Далее – теплоизоляционный материал. Но при этом помните, что следует соблюдать сохранение наклона к стоку.
  3. Чтобы защитить изоляцию, настилают армирующую сеточку, на нее прокладывают трубы отопительной системы.
  4. Выполнив подключение и организовав проверку на работоспособность, приступают к заливке бетонной стяжки (подробнее: «Заливка пола в бане – как сделать своими руками «). Перед этим по всему периметру прокладывается демпферная лента, защищающая от температурного деформирования пол. Стяжка выполняется из песка и цемента, в раствор добавляется армированное фиброволокно. Разрешается использовать готовые смеси сухого вида.
  5. Залитая стяжка выравнивается по установленным маячкам. Необходимо устроить уклон в сторону сточного отверстия.
  6. Выждав время, необходимое для полного застывания, на стяжку можно укладывать напольные покрытия.

Одним словом, систему подогрева пола от печки устроить довольно просто. Этот способ даст возможность неплохо сэкономить на приобретении отдельного котла, затратах на расходы электрической энергии.

Перед тем, как сделать теплый водяной пол в бане, необходимо:

  • убедиться, что поверхность для монтажа ровная;
  • продумать путь прокладывания труб;
  • выбрать материал труб.

В роли теплоносителя часто выступает вода, но если баня не отапливается дополнительно, то имеет смысл использовать антифриз. Это позволит избежать замерзания жидкости внутри труб и, соответственно, риска их разрыва.

Гофрированная гибка труба

Теплый водяной пол в бане имеет следующие преимущества:

  • экологичность;
  • экономичность;
  • обеспечение постепенного естественного прогрева;
  • отсутствие электромагнитного излучения.

Важно помнить, что водяной теплый пол в бане своими руками сделать довольно проблематично, так как это многоэтапный процесс, требующий предельного внимания. Малейшая ошибка может привести к некорректной работе системы. Слои теплого водяного пола

Слои теплого водяного пола

В частности, тщательно подбирается рисунок, по которому укладываются трубы:

  • улитка;
  • змейка;
  • двойная змейка.

Это уместно, если сама парилка – отдельное строение.

Для того, чтобы организовать водяной теплый пол в бане от печи, необходимо установить над ней металлический бак – именно в нем и будет нагреваться вода для все системы.

Схема установки теплого водяного пола от печи

Есть вариант расположения емкости и ниже уровня пола, однако в обоих случаях есть необходимость в насосе: он обеспечит правильную циркуляцию жидкости в трубах. Подогрев пола в бане от печи представляет собой несколько долгий процесс, поэтому нередко применяется отдельный котел на дровах. Вне зависимости от способа нагрева воды, процедура установки самих полов не меняется:

Разравнивание поверхности. База, по которой будут пролегать трубы, должна быть ровной. Если речь идет о лагах и деревянных перекрытиях, то в необходимых местах делаются специальные проемы под трубы. Теплоизоляция. Для повышения эффективности теплоотдачи, под систему кладут слой теплоизоляционного материала. Установка монтажной поверхности. Чаще всего в этой роли выступает специальный теплоизоляционный мат с бобышками, между которыми и укладывается гибкая труба. Тем не менее, осуществлять крепление можно и с помощью других подходящих средств. Прокладывание трубы

При этом важно учитывать, что в витках не должно быть крутых поворотов. Подключение и проверка системы

На данном этапе проверяется, присутствуют ли утечки. Стяжка и кладка напольного покрытия.

Пример подключения водяного пола к отопительному контуру

Если мощности печки не хватает, рекомендуется сварить аккумуляторный бак

Укладка контуров в бане не отличается от аналогичных работ в любом другом помещении.

Инфракрасный пол: в чем преимущества и как его укладывать

Часто желание установить полы с подогревом в сауне возникают, когда она уже готова. Разумеется, что разрушать напольное покрытие, терять в высоте помещения и проводить дополнительные коммуникации вроде трубопровода – не всегда рационально. Немаловажным является и финансовый вопрос.


Инфракрасный пол

Инфракрасный теплый пол в сауне в частном доме – это замечательное бюджетное решение, не требующее больших финансовых и физических затрат.

По сути, это тонкая пленка, содержащая в себе нагревательные элементы. Преимуществами такого пола является:

  • простой монтаж;
  • при поломке части системы, остальная продолжит работать;
  • доступная цена;
  • возможность организовать точечное отопление.
  • малые затраты энергии.

Следует упомянуть и о некоторых особенностях такого типа:

  • возможны точки повышенного нагрева поверхности;
  • может понадобиться отдельная линия питания.

Укладка теплого пола в сауне не требует подготовительных работ, так как инфракрасная система может располагаться даже поверх старого напольного покрытия. Само крепление выполняется с помощью обычной ленты. Сверху инфракрасной плёнки допустим небольшой слой выравнивающей стяжки, однако можно обойтись и без этого.


Пример рулона инфракрасной пленки

Особенности системы

При установке в бане водяного тёплого пола функционирующего от дровяной печи, нет необходимости устанавливать котёл. Однако над топкой, нужно соорудить теплообменник. Для этого подойдёт любой бак из нержавеющей стали не склонной к коррозии. От него протягивается контур в помещение, где будет монтироваться тёплый пол.

Для возврата отработанной жидкости в бак, потребуется установить небольшой насос. Без него, конструкция будет работать лишь, когда печка находится, нижи уровня полового покрытия. Диаметр трубы при такой схеме нужно брать равным 16 мм, обычные 24-ех миллиметровые не подойдут.

Основной особенностью печной напольной конструкции является отсутствие возможности регулировки температурного уровня. Рекомендованная температура тёплых полов в бане — 40 градусов, от печи же теплоноситель будет нагреваться до состояния кипятка.

Видео

Поэтому, требуется сделать смесительный блок, в котором горячая вода будет смешиваться с уже отработанной, тем самым достигая нужного температурного уровня.

Поскольку установить большую ёмкость в печи нет возможности, то можно около неё разместить аккумуляторный бак, и протянуть стальные трубы от него к теплообменнику.

Особенности устройства пола в бане

Баня это весьма специфическое помещение, которое характеризуется повышенной влажностью и температурой. При этом, сбор или слив воды происходит по всей поверхности пола. Сюда же добавляется требование к используемым в отделке материалам. Предпочтение отдаётся дереву, но допускается и кафель. И что особенно удручает – дерево, достаточно хороший теплоизолятор.

Исходя из таких жёстких рамок, организация тёплого пола в бане задача многоплановая, но имеющая несколько вариантов воплощения.

  1. Общий тёплый пол. Это самый дорогой вариант. Для этого, на всей площади бани (исключая парилку) своими руками укладывается контур теплообменника, по всем канонам, т.е. со слоем утеплителя. Сверху заливается стяжка, с уклоном для слива воды, и укладывается керамическая плитка. Плюсы такого способа в том, что нет ни какой дифференциации помещений в процессе строительства. Всё делается единообразно. А вот минусов достаточно много:
  • Чрезвычайно большие капиталовложения, в нежилое помещение;
  • Мокрые кафельные полы с уклоном более травмоопасны;
  • Чудовищная инерция системы. Прогрев такого слоя стяжки будет занимать больше время, чем топка в бане;
  • Опасность разморозить систему зимой при нерегулярном включении;
  • Необходимость выделения обособленного уголка, для размещения системы нагрева и управления водяным тёплым полом.

https://youtube.com/watch?v=UWsEDRKpIs8

  1. Дифференцированный подход. В этом случае, своими руками создаются две системы, работающие независимо: одна нагревает пол в предбаннике, другая в моечном отделении. Этот вариант априори лучше, ибо позволяет решать независимо задачи разного уровня сложности. В частности, в предбаннике, вполне уместны инфракрасные тёплые полы, учитывая, что уровень влажности там, хотя и высок, но на порядок ниже, чем в моечном отделении. В самой же бане, создание системы тёплых полов сталкивается с рядом неудобство, в частности:
  • Теплопроводность дерева и керамзита одинакова, т.е. это одинаково хорошие теплоизоляторы;
  • Кафельные полы, подразумевают общий уклон, и требуют принципиально иного подхода при устройстве канализации в бане. Укладка керамической плитки невозможна на деревянное основание в помещениях с повышенной влажностью и температурой. Значит, необходима организация полноценного «пирога пола», с выемкой грунта на глубину 60-70 см.

В данной статье, мы пытаемся ограничиться рассмотрением личных бань. А такие используются пару раз в неделю. Значит, и запускать подогрев пола будут пару раз в неделю. А это чревато разморозкой системы. Другими словами – водяной тёплый пол в личной бане очень невыгоден. Тоже самое можно сказать и про кабельные нагревательные элементы. Они по любому будут находиться в стяжке, а значит инерционность нагрева не позволит искренне порадоваться прелестям тёплого пола.

Как применить старый принцип в современном строительстве

Методику организации тепловой подушки можно применить при самостоятельном строительстве частных домов. Используйте старинный принцип сохранения тепла внутри строения при возведении дачи или другой постройки, отапливаемой печью на фундаменте.

При ремонте или переборке пола выполните следующие мероприятия:

  • соорудите печь с нагреваемым фундаментом;
  • вдоль внешних стен соберите каркас высотой, равной расстоянию от поверхности земли до напольных лаг;
  • обустройте замкнутый периметр-экран, в который будет включен нагревающийся фундамент;
  • зашейте внешние стены ОСП-панелями, фанерой или другим материалом. Обработайте его антисептиком;
  • с внутренней стороны экрана закрепите на каркасе гидроизоляцию с помощью скоб и степлера;
  • проложите на всем протяжении теплоизолирующего экрана утеплитель – минеральную или каменную вату, пенопласт, пенополистирол;
  • зашейте утеплительный слой гидро- или пароизоляционным материалом;
  • сверху конструкцию закройте ДСП, ОСП-панелями, вагонкой, доской. Обработайте деревянные элементы составами против сырости и грибка.

Таким образом, вы сможете воссоздать тепловую подушку, которую обустраивали наши предки в старинных избах, применяя современные материалы и каркасные технологии утепления. После протапливания печи во время дачного сезона или при постоянном проживании в доме теплый воздух под полом будет находиться внутри оборудованной самодельной конструкции.

Оборудование теплого пола от печи в доме за счет старинного способа организации тепловой подушки в фундаменте позволит экономить на обогреве не только одного помещения, но и всего здания. Примените старый метод наших предков для сохранения тепла, используя современные материалы и технологии.

Все знают, что теплый воздух поднимается вверх. Из-за этого в протопленных банных помещениях полы будут оставаться холодными, что приводит к снижению уровня комфорта. Чтобы создать оптимальный микроклимат, можно сделать теплый пол в бане от банной печи.

Варианты полов в бане

Издревле на Руси бани возводились очень быстро и не требовали особых затрат. Привозились бревна, выкладывались на грунт, и начиналось строительство сруба. Для устройства протекающего пола применялись те же бревна, расколотые пополам. Бани строились без фундамента, его стали применять уже в 18 веке.

Банька, возводящаяся на фундаменте, оказалась более долговечна, так как не подгнивал нижний ярус бревен, которые были уложены прямо на грунт. Также стала возможной укладка теплого пола, а не холодного. Но от постоянного воздействия сырости и влаги деревянный пол достаточно быстро приходили в негодность, и половое покрытие снова и снова нуждалось в замене или ремонте.

Тогда в качестве альтернативного варианта стал применяться бетонный пол, требующий устройство дренажной системы. Если в баньке с полом из расколотых бревен или досок вода просто уходила сквозь половицы в грунт, то здесь уже нужна была целая система водостока. Бетонный пол делался с небольшим уклоном для стока воды в определенное место, из которого вода уходила по траншее в дренажный колодец и направлялась далее в канализационную систему или сливную яму. Бетонный пол в русской бане очень редко покрывался сверху досками или циновками для создания более комфортных условий. Пол из бетона оказался довольно долговечным. Он не боится сырости и влаги, дольше служит и не требует постоянного ухода. Можно узнать о секретах утепления пола в деревянном доме.

Устройство системы пола с подогревом в бане стало наиболее оптимальным вариантом.

Его можно сделать:

  • с электроподогревом;
  • с водяным обогревом.

В пол монтируются трубы, по которым циркулирует жидкость теплоносителя. Принцип подобен системе парового отопления, однако перед устройством такого пола следует ознакомиться с его разновидностями и особенностями установки более детально.

Существует две основные разновидности теплого пола, применяемого в банях:

  1. Водяной пол. Теплый полы такого типа являются современной альтернативой традиционным радиаторам.
  2. Электрический пол с подогревом

По принципу подогрева электрический пол бывает:

  • конвекционный;
  • инфракрасный.

По исполнению:

  • пленочным;
  • кабельным;
  • стержневым.

Для того чтобы правильно смонтировать пол с подогревом своими руками в бане или другом помещении, следует выбрать оптимальный для своего строения вариант. Более подробное рассмотрение разновидностей теплого пола поспособствует правильному выбору. Можно ознакомиться с материалом — теплый водяной пол.

Особенности устройства банных теплых полов

В зависимости от условий эксплуатации, технических особенностей бани, структуры фундамента применяются варианты устройства системы теплого пола.

Водяной пол действует по принципу замкнутого контура трубопровода. По нему комплексно циркулирует теплоноситель жидкого типа, который приводится в действие специальным насосом. В роли теплоносителя может выступать обыкновенная вода или антифриз, этиленгликоль. Система демонстрирует высокий уровень подачи тепла, создает комфортные условия в бане.

Система электрического типа создается при помощи инфракрасных матов из пленки и кабельных полов. Каждый из вариантов имеет ряд особенностей при вводе в эксплуатацию и монтаже, которые обязательно учитываются мастерами при установке.

Водяная система требует дополнительной установки и постоянной работы насоса, применения труб из пластика или меди, элементов арматуры. Несмотря на расходы при установке, водяной теплый пол окупается всего за несколько лет, что отличает ее от электрического аналога. Выполнение монтажа с использованием инфракрасного или кабельного подогрева стоит дешевле, но влияет на потребление электроэнергии.

Аналогично выглядит ремонт с кабелем. Практичным и надежным вариантом станет инфракрасный пол. Повреждение одного участка не повлияет на функционирование оборудования. Пленочный тип не нуждается в широкой стяжке, что практично в эксплуатации. Монтаж теплых полов для бани выполняется на специальные теплоизоляционные материалы на основе цементно-песчаной смеси, сухой стяжки. На верхнюю часть укладывается лицевая сторона покрытия. В ряде случаев применяется дополнительная гидроизоляция. Используется толстая пленка из полиэтилена, минеральная вата, керамзит или пенофол.

Общие принципы обустройства тёплых полов помещений бани

Для того чтобы сделать теплые полы, требуется знать принципы конструкций. Теплый пол делают в моечном помещении. Для этого вида обогрева требуется качественная теплоизоляция, стяжка, а потом монтируют напольное покрытие (деревянный настил, плитку).

Особенности

Укладывание гидроизоляционного слоя в этом «пироге» дает возможность избежать появления конденсата при нагревании системы. Когда планировка бани предусматривает парную, комнату отдыха, то теплый пол следует устанавливать по всем помещениям.

Укладку кабеля делают без растяжений, равномерно, без перегибов, с расстоянием меж нагревательными приборами в 10 см, а возле стен – 5 см. После тестирования системы сверху кабеля, матов укладывают арматурную сетку, стяжку.

Инфракрасную пленку укладывают на фольгированный материал, крепят скотчем, а поверх настилают герметичную гидроизоляцию.

Электропол из кабеля


Кабель для теплого электрического пола

Кабель внешне напоминает телевизионный, однако имеет другое назначение. Он преобразует электроэнергию в тепло, передавая его другим материалам. Показателем теплого пола считается то, сколько тепла выделяет система. Существуют системы, у которых показатель до 400 от 150 Вт на кв. м. В бане этот показатель должен быть больше 250.

Нагревательный кабель бывает одно-, двухжильным. Последний легче укладывать – второй край не требуется соединять к термостату

При монтаже системы обогрева пола под деревянное покрытие следует внимание обращать на пожбезопасность – деревянные поверхности обрабатывают антипиреном, стыки, соединения изолируют

В бане устройство выбранного теплого пола проводят следующим образом:

  • После укладки гидроизоляции, утеплителя приступают к монтажу нагревательного элемента.
  • Производители систем теплого пола реализуют кабель на сетке с крепежными элементами.
  • Направляющие элементы помогают выдержать расстояние меж кабелями, крепежи облегчают крепление частей к полу.
  • Кабель прокладывают равномерно, без перегибания на расстоянии 10 см, зазор от стены – 5 см.
  • После раскладки змейкой, улиткой систему проверяют.
  • На поверхность настилают армирующую сетку, готовят раствор, заливают стяжку.
  • Спустя 28 дней приступают к укладке декоративного покрытия.

Инфракрасный теплый пол


Монтаж пленочного пола

Оптимальным решением обустройства системы обогрева пола в банном помещении считается монтаж инфракрасного мата. Система дает возможность добиться герметичности, считается электробезопасной. Высота конструкции составляет несколько cантиметров. Прокладка теплого пола состоит в следующем:

  • На полу раскатывают рулонную термопленку, которую фиксируют к основанию скотчем.
  • Сверху наносят клеящий раствор монтажа напольного покрытия по всей поверхности пленки.
  • На раствор укладывают покрытие: плитку (керамическая, клинкер), керамогранит.
  • Пользуются системой теплого пола после затвердения клеящего раствора.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
