Теплый пол в бане своими руками водяной от печки: инструкция

Технология монтажа

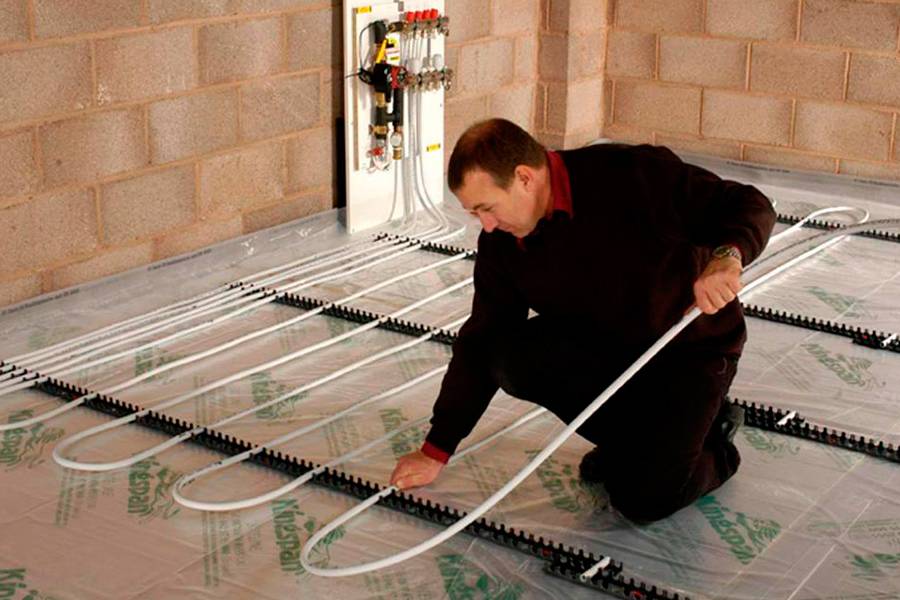

Монтаж тёплого пола от печки не требует специальных навыков, его можно выполнить самостоятельно. Рассмотрим, что для этого нужно.

Необходимые материалы и инструменты

Материалы и инструменты, которые необходимы для установки тёплого пола, функционирующего от печки:

• байпас;
• вентиль для регулирования байпаса;
• змеевик;
• механизм для контроля температурного режима (термоголовка);
• коллектор, распределяющий воду по разным контурам;
• насос для циркуляции нагретой воды по трубам.

Потребуются мелкие расходные материалы в виде:

• фитингов;
• утеплителя;
• крепёжных инструментов;
• армирующей сетки;
• гидроизоляции;
• пароизоляции;
• демпферной ленты.

Выбираем тип

Существует три варианта конструкции теплого пола:

водяной, представляющий собой трубопровод с циркулирующим теплоносителем;

электрический, реализованный с помощью греющего (резистивного) кабеля;

инфракрасный, представляющий собой систему карбоновых излучателей, ламинированных с обеих сторон прочной лавсановой пленкой.

Электрические типы теплого пола обладают серьезным недостатком — они расходуют электроэнергию в больших количествах.

Существует два типа конструкции:

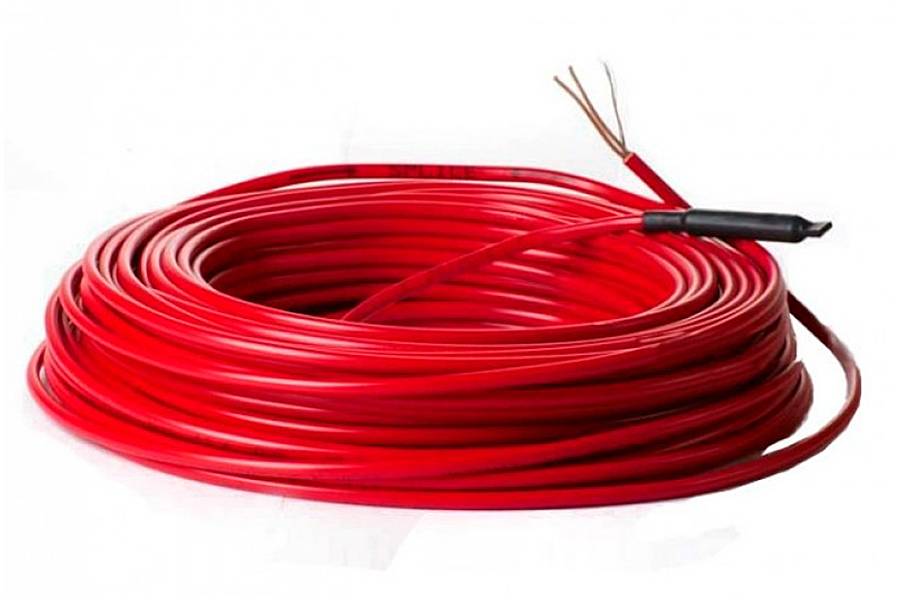

резистивный кабель, уложенный в определенной конфигурации на стеклосетку;

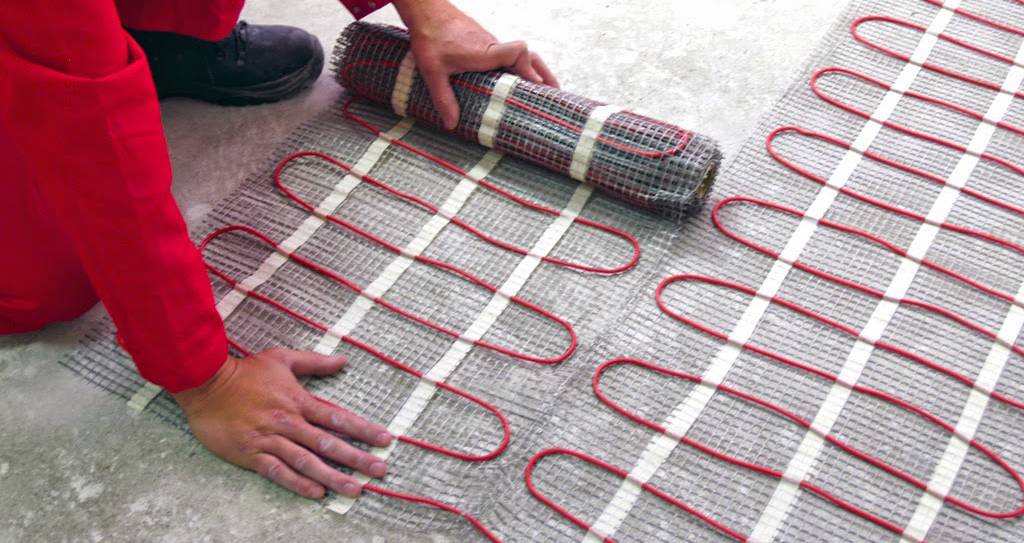

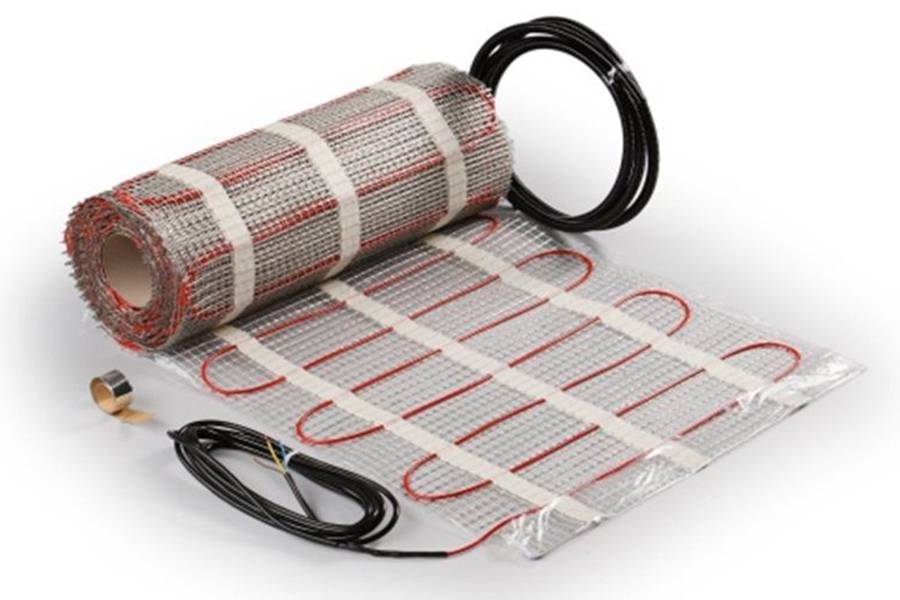

нагревательные маты, которые продаются в рулонах. Это тот же кабель, но заранее распределенный по ширине рулона в виде зигзагов.

Использование электрических систем считается более простым вариантом обогрева, поскольку резистивный кабель сам вырабатывает тепловую энергию. В этом его отличие от водяных систем, нуждающихся в присутствии заранее нагретого теплоносителя. Без него водяной теплый пол становится бесполезным трубопроводом.

Пленочные (инфракрасные) теплые полы можно использовать только в комнатах отдыха и предбанниках.

Применение подобных систем во влажных помещениях запрещено в сети встречаются утверждения, что пленку можно помещать в бетонную стяжку, или использовать во влажных помещениях при условии качественной гидроизоляции.

Однако, большинство производителей прямо указывает на невозможность такого способа применения.

Мнение эксперта
Ловкачев Борис Петрович
Банных дел мастер знающий всё о парении

Большинство специалистов считает, что для бани годится только один вариант — водяной теплый пол. Все электрические конструкции, уложенные в стяжку или под финишное покрытие, опасны в плане поражения электротоком.

Баня относится к категории влажных (и частично мокрых) помещений, где использование подобных методов подогрева может создать серьезную опасность для пользователей. С некоторыми оговорками электрические или инфракрасные теплые полы могут быть использованы в комнатах отдыха, где нет источников воды и не установлены купели, отсутствуют бассейны и т. п.

При этом, для помывочных отделений допускается только монтаж водяных систем. Поскольку совместное использование электрического и водяного теплого пола нецелесообразно, обычно выбирают один, безопасный и практичный вариант — водяной теплый пол.

Особенности конструкции водяного

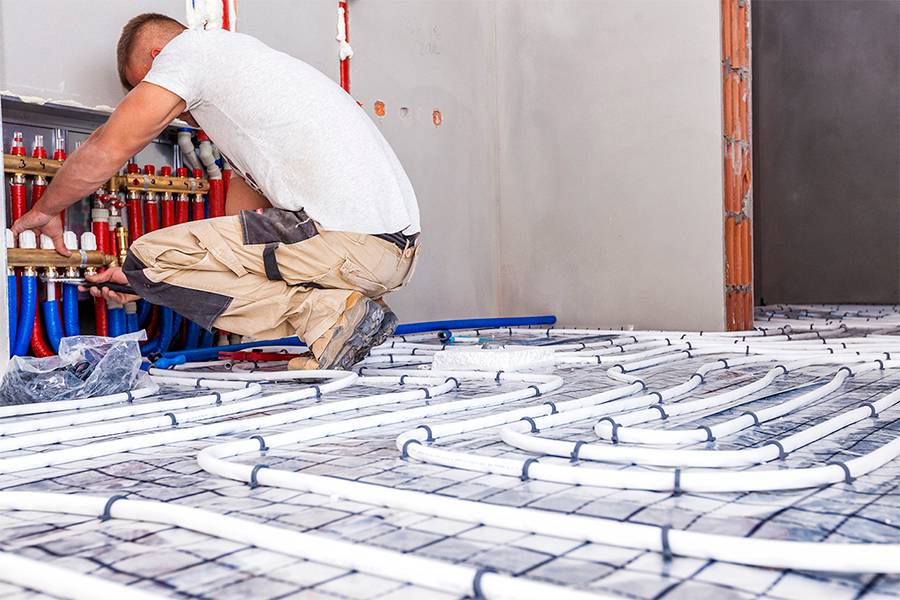

Водяной теплый пол — это трубопровод с теплоносителем, распределенный по всей площади помещения. Трубы укладывают на черновой пол, используя определенную геометрическую схему. Она нужна для равномерного обогрева всех точек поверхности.

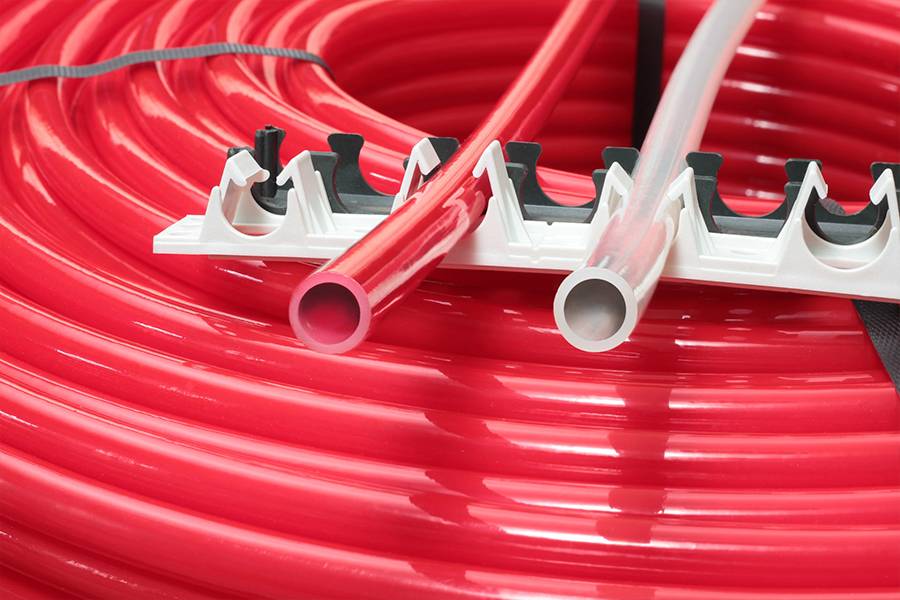

Используют гибкую полиэтиленовую трубку диаметром 16-22 мм, которую выбирают в зависимости от размеров помещения. Трубку подключают к устройству распределения и регулировки режима работы — коллекторной группе с циркуляционным насосом и узлом смешивания.

Теплоноситель поступает в трубу, проходит цикл циркуляции и возвращается по обратной линии на подогрев. Температура в конечных точках трубопровода заметно отличается, что можно считать недостатком водяных систем подогрева.

Если помещение большое, используется не один длинный трубопровод, а несколько одинаковых отрезков, называемых петлями. Этот прием позволяет уменьшить падение температуры теплоносителя, выровнять степень нагрева поверхности пола и уменьшить нагрузку на котел.

Особенностью теплого пола является низкотемпературный режим функционирования. Для жилых помещений стандартным режимом нагрева считается диапазон 40-45 °С, но для бани степень нагрева можно немного увеличить.

Преимущества водяного

Водяной теплый пол — система обогрева, имеющая важные преимущества:

• безопасность. В качестве источника тепловой энергии используется теплоноситель, риск электрического пробоя полностью отсутствует;
• возможность тонкой регулировки температуры. Электрический теплый пол настраивается ступенчато, а режим нагрева водяных систем можно изменять буквально на 1 градус;
• высокая тепловая инерция. После отключения поверхность пола остывает не сразу.

Примечательно, что тепловую инерцию обычно относят к недостаткам теплого пола. Однако, если речь идет о бане, недостаток превращается в достоинство — остаточная тепловая энергия позволяет полу просохнуть и продлить срок службы строительных конструкций, деревянных элементов обустройства.

Электрический тёплый пол в баню

Электрическая система для бани не опасна, так как нет прямого взаимодействия с водой. Основа конструкции — кабель: одножильный или двужильный.

Монтаж тёплого электрического пола под плитку, необходимо начинать с выбора схемы укладки, наиболее распространена змейка, она проще в установке.

Сам принцип действия не сложный, главное соблюдать следующие правила, отступать:

• от всех стен по 5 см;
• по 10 см от источников тепла;
• делать шаг между витками, у каждого производителя он свой, согласно инструкции указанной на упаковке.

Краткая инструкция по установке

В остальном, процедура укладки в бане электрических тёплых полов под плитку простая:

1. На первом этапе следует сформировать основание, оно должно иметь правильный уклон, по которому будет стекать вода. Минимальный его уровень — 2 см/м, он не должен направляться к центру помещения, лучше к любой из стен.

Вдоль него делается желобок с наклоном, для сбора воды. Наиболее простой способ сделать желоб — взять канализационные трубы ПВХ имеющие диаметр 100 мм, которая разрезана вдоль.

При помощи водостойкого силиконового герметика можно соединить стенки трубы. Желобок накрывается решёткой.

Основание включает в себя глиняный слой и подушку из песка и гравия. Каждый слой следует хорошо утрамбовать.

• Дальнейшее действие — установка маяков, это следует сделать до заливки стяжки. Расстояние между маяками 1 — 1,5 метра. Если бетонируемая поверхность 3 метра, то достаточно установить 1 маяк в центре, и по 2 с каждой стороны, с шагом 1 метр. При окончательном определении уровня наклона основания, маяк играет важную роль. Вдоль стен необходимо наклеить демпферную ленту, её толщина должна быть 10 мм, а высота 200 мм.
• Поверхность заливается полусухой стяжкой, то есть консистенция похожа на влажный песок, при сжатии не течёт вода. Данная смесь идеально сохраняет форму и быстро становится прочной. Однако по технологии укладки требуется время для полного высыхания – если цементный слой 5 см, то продолжительность цикла составит 4 недели.

Расход материала зависит от площади помещения и толщины самой стяжки. К примеру: если баня 3 на 4, а толщина стяжки пол метра, то потребуется 0,6 м³ бетона ( 3 х 4 х 0,05). Соотношение воды к цементу — 0,45.

Для крепления основания можно использовать армированную сетку, она существенно увеличивает прочность поверхности.

• Следующий этап заключается в укладке теплоизолирующегослоя из твёрдого пенополимера, имеющего прочность сжатия 2 кг/см². По техническим характеристикам идеально подойдёт экструдированный вид толщиной 3 см. Он укладывается в два слоя, стыки склеиваются скотчем.
• Завершающий этап перед укладкой керамической плитки — монтаж электрической системы обогрева (матов). Кабель необходимо проложить по всей поверхности пола. Не рекомендуется располагать его в местах, где планируется установка мебели.

Мощность у всех нагревательных матов одинакова – 150 вт/м². Поэтому перед приобретением необходимо нарисовать схему расположения. Если в бане электрический теплый пол под плитку будет поделён перегородкой на моечный отсек и парную, то в каждом отсеке нужен отдельный контур.

Электроустройство должно быть накрыто армированнойсеткой. Размещать датчики, заземлять и подключать систему следует согласно инструкции.

Затем, конструкцию нужно проверить в действии, включив её на 10 минут. Если все элементы прогреваются одинаково, то можно начинать монтаж плитки.

Толщина электрического теплого пола в баню под плитку 23 см, от грунта до покрытия.

При установке матов важно руководствоваться следующими требованиями:

• не резать и не сгибать их;
• не перекрывать один другим;
• не класть тяжёлые предметы;
• не ходить по неустановленным матам;
• не укладывать маты при температуре меньше 5 градусов;
• не устанавливать их под стены;
• не класть под деревянные полы.

Обзор инструментов и материалов

Необходимо подготовить:

• теплообменник (он же змеевик), обычно его выполняют из отрезка дюймовой трубы длиной от 3 м, в точности подгоняя под параметры печи;
• накопительную емкость – оптимально это бочка из нержавейки, толщина стенок которой превышает 5 мм. В нее внедряют сапун, защищающий систему от парообразования. Минимальный суммарный объем накопителя и труб – 100 л;
• терморегулятор;
• байпас, оптимизирующий прямое и обратное направление движения рабочей жидкости;
• трехходовой вентиль к байпасу;
• основной рабочий инструмент – циркулярный насос;
• трубы;
• распределительный коллектор, обеспечивающий перемещение теплоносителя в контурах.

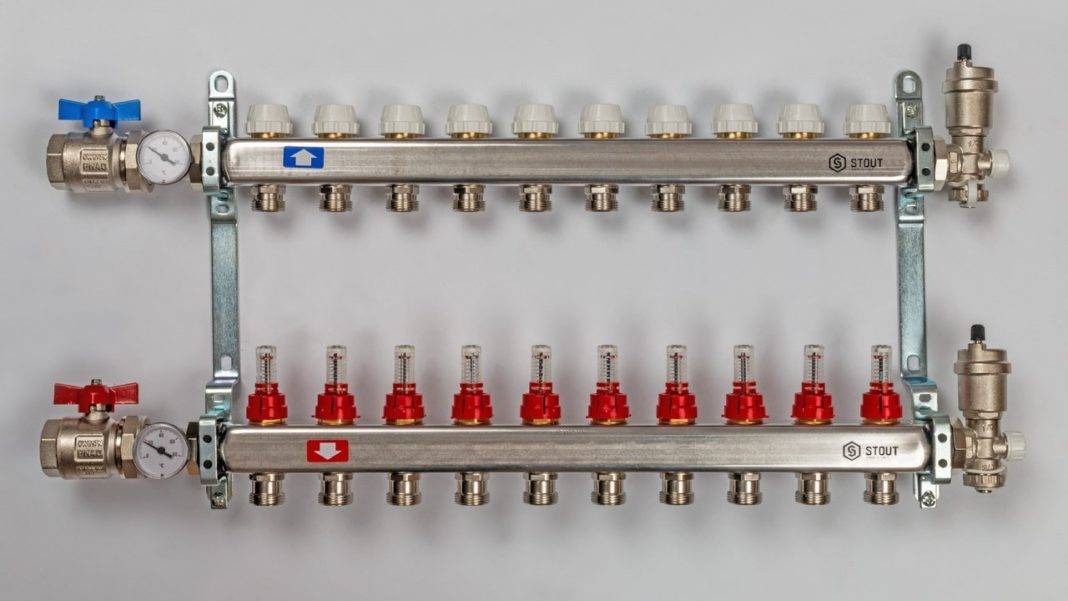

Для водяного теплого пола в бане понадобится распределительный коллектор

Понадобятся такие дополнительные компоненты, как утеплитель, паро- и гидроизоляция, арматура, фитинги, подложка, крепежи.

Выбор типа и размера фундамента под печь

Желательно закладывать его на стадии проектирования. Ведь если действовать уже при обустроенной парилке, придется снимать пол, заменять нарушенную структуру, затем закреплять новые лаги или усиливать старые. Какие есть варианты фундамента? Если руководствоваться актуальными СНиП, это:

• Монолитное армированное основание, не объединенное с баней, проложенное ниже линии промерзания грунта.
• Свайно-плитная основа, также отдельная – она пригодится при застройке на пучинистой почве.
• Мелкозаглубленный фундамент (до 0,6-0,7 м вниз), идущий в связке с подошвой парилки и смежных помещений. Только усильте его анкеровкой, чтобы предотвратить вертикальные подвижки плит при морозах.

Размеры любого из вариантов зависят от габаритов комнат, так что это всегда индивидуальный показатель. Главное, чтобы от края периметра и до начала стен оставалось расстояние сантиметров в 7-10.

Осуществляется по правилам установки печи в бане, точно по схеме необходимо:

• Проводить основные земляные работы – аккуратно выкопать небольшой вертикальный котлован глубиной 1,5 м с тем расчетом, чтобы по всем сторонам периметра он был шире будущего основания сантиметров на 10. Для ускорения процесса можно и даже рекомендуется использовать спецтехнику.
• Обустроить песчано-щебневую подушку – засыпать дно речным песком, утрамбовать, поливая водой. Параллельно смешивать мелкофракционный материал в пропорции 1 к 1, после чего уложить его ровным слоем в 15-20 см.
• Замешать «молочко», то есть не густой цементный раствор, затем постепенно вливать его в котлован. Дать время для застывания, чтобы щебень с гравием прочно схватились.
• Гидроизолировать начальные слои основы с помощью рубероида или жидкого битума.
• Собрать опалубку – сделать щиты из фанеры (как вариант, досок), сколачивая гвоздями или скрепляя саморезами, после чего разместить их в котловане. Выравниваете по вертикали (высота конструкций должна здесь подниматься вплоть до чистового пола), проверяете диагонали, убеждаясь, что готовая подошва будет в форме прямоугольника (квадрата).
• Армировать – связать каркас (на 10 см меньше периметра и высоты опалубки) проволокой и размещаете его внутри.
• Залить – приготовить раствор (в пропорции 1 к 2,5 к 4 из песка, цемента и щебня соответственно), тщательно перемешивая, и послойно связать им все, что уложено в котлован ранее. Не забыть уплотнить глубинным виброустройством или обычным прутком. Дать высохнуть в течение 3 недель, а затем вытащить опалубку и засыпать образовавшиеся пустоты смесью песка и грунта.
• Гидроизолировать уже готовую бетонную плиту, предварительно выровняв ее затиркой (если необходимо). Для этого уложить рубероид в два слоя, скрепляя каждый жидкой мастикой из битума.

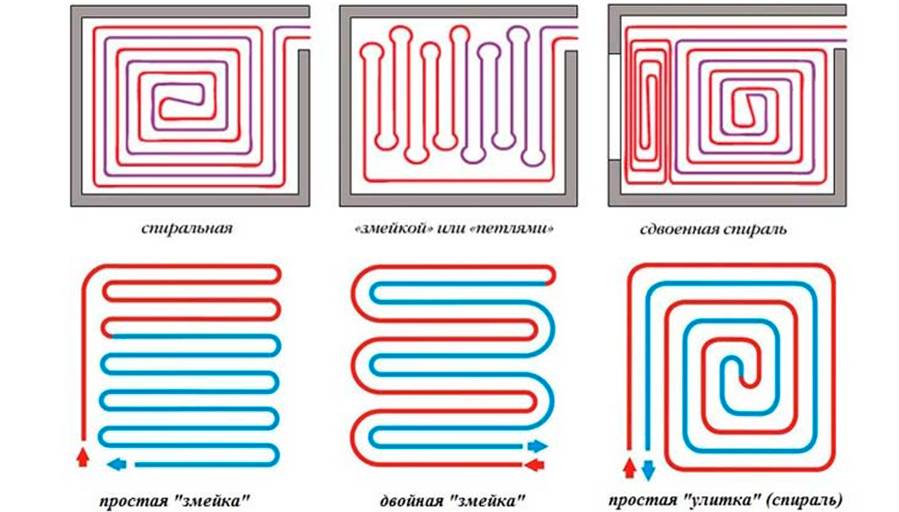

Схемы укладки

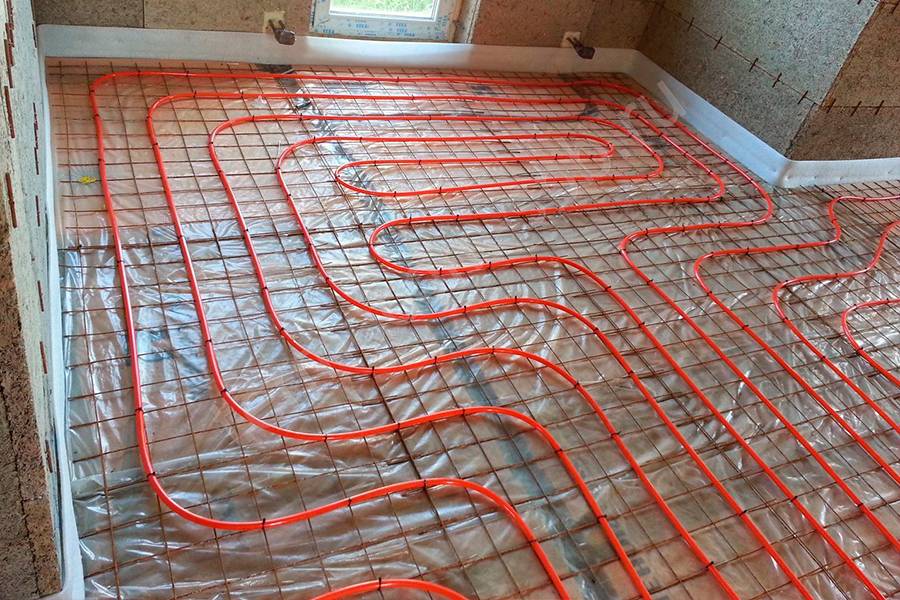

Теплые полы укладываются всего по двум схемам — улитка и змейка. Установка змейкой производится в комнатах с площадью до 10 м2. Если использовать такую схему в больших помещениях, то полноценно обогреваться сможет только первая половина пола, на второй будет наблюдаться ярко выраженное падение температуры.

Для компенсации тепловых потерь применяют более мелкий шаг укладки. Если стандартным шагом трубы считается 30 см, то после прохождения половины комнаты его требуется заменить на 20 см, и так пройти еще четверть, затем сократить до 15 см и таким шагом закончить укладку.

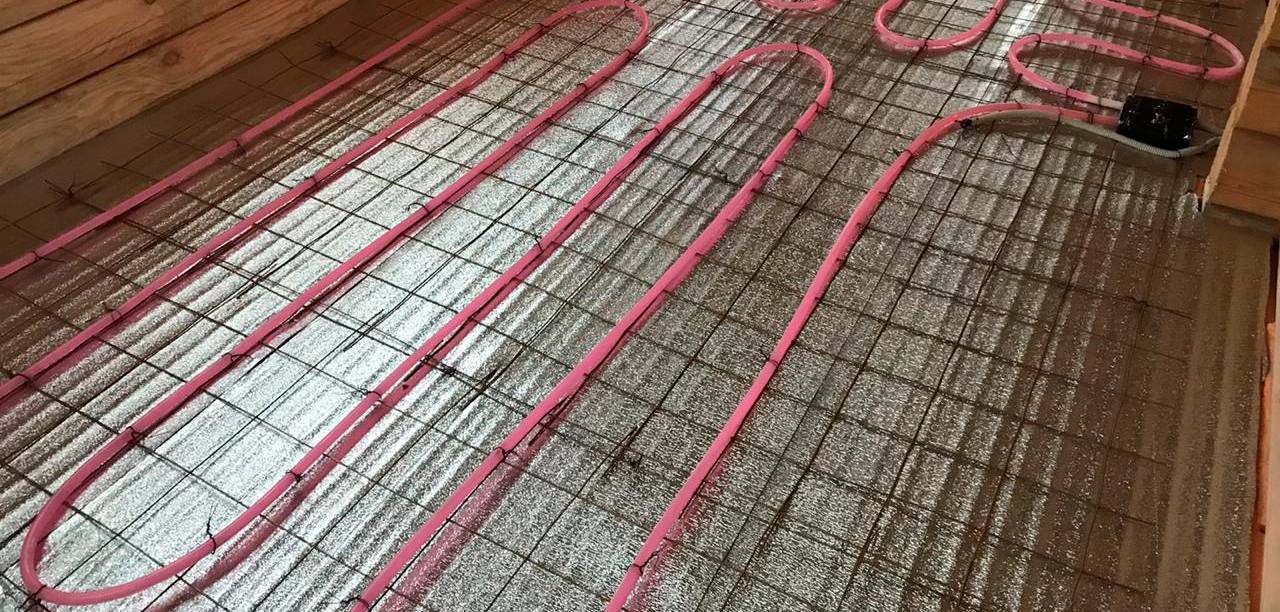

Улитка — самый распространенный метод укладки труб. Популярность свою набрал благодаря простоте и равномерности прогрева помещения. Если при работе со «змейкой» нам необходимо изгибать трубу на 180о, то при монтаже улитки всего на 90, либо вовсе вести кругом. Данная схема не только равномерно прогревает всю комнату, но и снижает потери давления на линии.

При монтаже теплых водяных полов в бане, лучше всего использовать метод укладки змейкой, так как такие помещения обычно не большие, да и температура в контуре зачастую около 30-350, а при такой температуре потери не страшны.

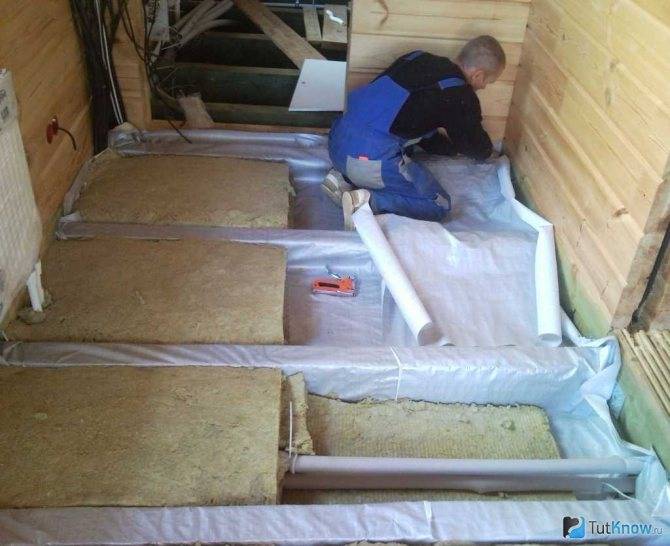

Утепление водяного пола в бане

На пленку уложите утеплитель — пенопласт 25 плотности толщиной 50 мм, или полистирол, который плотнее и не деформируется. Можно также использовать стекловату, минеральную вату, пенобетон. В утеплителе сделайте отверстия для установки маяков, по которым контролируется заливка стяжки. Установите в отверстия маяки, выставьте их поверхность в одну плоскость, с наклоном к стоку воды.

К нижней части стен закрепите демпферную ленту из пенополиуретана для компенсации расширения стяжки при подаче горячей воды, чтобы в бетоне не образовались трещины. Лента должна находиться между чистовой стяжкой и стеной.

Устройство водяного пола от банной печи

Отопительные контуры, по которым перемещается нагретая рабочая среда.

Смеситель (коллектор), в нем происходит разделение жидкости по контурам. В нем же происходит нагретой от печи воды, с более прохладной. Все дело в том, что печь не в состоянии подогревать воду до определенной температуры. Часто температура рабочей среды не допускает ее помещения в отопительный контур и поэтому приходится ее перемешивать с холодной водой.

Теплообменный блок. В нем происходит передача тепла от печки теплоносителю. Конструкции модуля описаны ниже.

Для обустройств нагревательной системы применяют пластиковые или металлические трубы. Только, при этом надо помнить о том, что при их прокладке требуется использовать единый кусок трубы. При укладке нагревательного элемента недопустимо использовать фитинги или другие формы соединения. Такие стыки повышают вероятность возникновения протечки, для устранения, которой придется вскрывать напольное покрытие и стяжку.

В основании трубопроводов, по которым подается теплоноситель от банной печи должна быть расположена бетонная плита. Для снижения потерь тепловой энергии между трубами и бетонным основанием требуется проложить слой утеплителя. Для этого допустимо применение вспененного полиэтилена, с фольгированной поверхностью. Можно использовать пенопласт, пеноизол или минеральную вату.

Первоначально, водяной тёплый пол не предназначался для установки в банном помещении. Поэтому, при укладке такого «пирога» в бане, требуется укомплектовать его дополнительными элементами.

Устройство водяного тёплого пола от банной печи  включает в себя несколько узлов:

Контур тёплого пола — это главный рабочий элемент, который уложен равномерно по всему полу помещения с определённым шагом, залитый стяжкой из бетонно-цементной смеси. Следует правильно выбирать модель труб, в данной ситуации не каждая подойдёт. Лучше  всего использовать – медные, металлопластиковые или гофры из нержавеющей стали. Однако многие отдают предпочтение сшитым полиэтиленовым трубам с повышенной термостойкостью, со сроком службы не менее 30 лет, или полипропиленовым, с гарантийным сроком не меньше 50 лет.

Смесительный узел — важная часть система, так как печка не способна подогревать теплоноситель до нужного уровня. Она нагревает воду практически до стадии закипания, в таком состояние её нельзя поставлять в контур. Поэтому, необходим смесительный узел, в нём кипяток будет смешиваться с отработанным теплоносителем до требуемых 40 градусов, и в таком виде направляться в трубопровод. С помощью него осуществляется регулирование, настройка и автоматическое поддержание температурного уровня тёплого пола в нужном режиме.

Теплообменник — ёмкость, змеевик или регистр, расположенный над топкой, там нагревается жидкость от печи. При использовании антифриза — как теплоносителя, потребуется оборудовать отдельный теплообменник, тогда антифриз не сможет попасть в воду для мытья.

Циркуляционный насос — необходим, чтобы равномерно распределялся и двигался теплоноситель по трубопроводу. Без него тёплый водяной пол не может функционировать, так как он обеспечивает контур дополнительным давлением для циркуляции жидкости. Подбирая мощность насоса самостоятельно, нужно учитывать площадь отапливаемого помещения, чем она больше, тем выше должна быть его производительность.

Чтобы снизить нагрузку на насос, рекомендовано разделить трубопровод на несколько частей равной длины.

Дренаж — необходим для удаления лишней жидкости из парной и помывочной комнаты банного помещения. Обустроить его своими руками можно с учётом следующих двух моментов: соорудив отвод для воды — отверстие для слива, через него вода будет стекать в трубу и выводится в канализационную яму; залив стяжку с уклоном по направлению сливного отверстия — тогда вся вода будет стекать в сторону уклона.

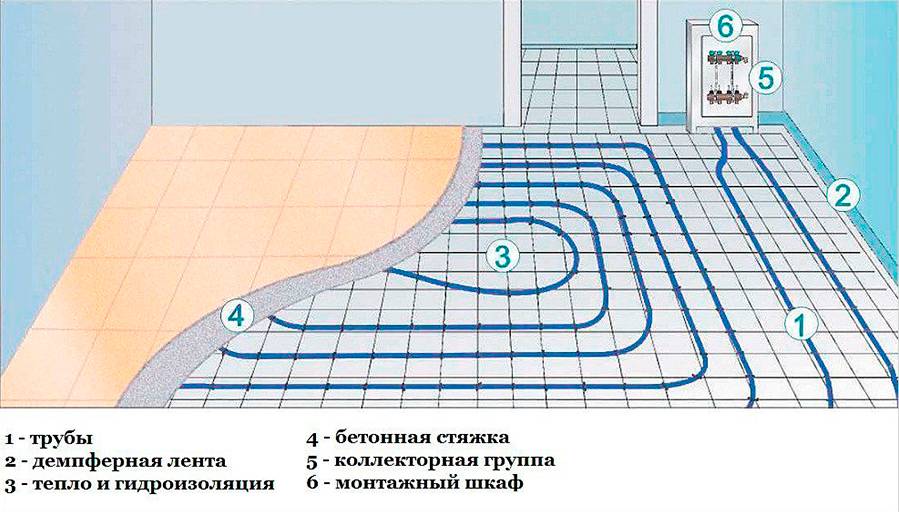

Если рассматривать устройство тёплого водяного пола в бане от печи в виде «пирога», то оно состоит из:

• чернового пола — бетонного или деревянного;
• гидроизоляционного слоя — он препятствует образованию конденсата;
• утеплителя — уменьшает теплопотери;
• арматурной сетки — защищает изоляцию;
• отражателя из фольги — направляет тепло в нужном направлении;
• нагревательного элемента — трубы уложенные спиралью;
• бетонной стяжки — имеющей уклон по направлению стока;
• финишного покрытия.

При самостоятельной укладке тёплого пола на грунт, требуется обустроить песчаную подушку, сверху её необходимо засыпать керамзитом, на него расстелить гидроизоляционный слой.

Помимо этого, понадобится дополнительная установка смесительного узла, теплообменника и насоса.

Особенности установки печи в зависимости от материала

По форме, конструкции печи бывают:

• горизонтальные;
• вертикальные;
• цилиндрические;
• прямоугольные.

Делают их из:

• чугуна;
• металла (сталь, железо);
• кирпича.

Отдельные модели оснащают сеткой для камней, баком для нагрева воды.

Чугунная

Чугун представляет собой сплав металла (железо, графит, углерод). Это экологически чистое и безопасное сырье.

Плюсы чугунной печи:

1. Длительный срок службы – от 30 и более лет.
2. Создание конструкции не предусматривает сварку. Отсутствие швов положительно сказывается на качестве и сроке эксплуатации изделия.
3. Материал обладает высокой устойчивостью к перепадам температур. Ему не страшна деформация.
4. Скорость нагрева. Чугун быстро нагревается, хорошо сохраняет и удерживает тепло. Такая печь способна нагреть большую баню за 2‒3 часа. Одной загрузки топлива хватает до 9 часов обогрева.
5. Устройство собрано из отдельных элементов, соединенных между собой замками. При поломке одну деталь легко заменить.
6. Чугунная печка отлично впишется в любой дизайн помещения.

Из минусов агрегата:

1. Большой вес. Установить одному такую конструкцию не выйдет. Средний ее вес ‒ 200 кг.
2. Подверженность коррозии, поэтому ставить прямо в парной такую печь не рекомендуется.

Любые трещины, повреждения изделия нужно своевременно устранять во избежание пожара.

Печь будет отлично смотреться в предбаннике, комнате отдыха.

Стальная (железная)

Среди владельцев дачных участков, загородных домов металлические печи пользуются большим спросом по причине доступности и низкой цены материала в сравнении с другими видами.

Плюсы металлических печей:

1. Небольшой вес готового изделия ‒ от 80 кг.
2. Под многие модели печей не нужно отдельно заливать бетонный фундамент.
3. Устанавливаться печь будет просто. Справится с этим и один человек.
4. Компактные размеры – она не займет много места.
5. Металл быстро нагревается, отдавая тепло, снижается расход топлива.
6. Корпус полностью герметичен. Риск утечки угарного газа минимален.
7. Доступная цена готовых изделий.
8. Печь можно сделать самому.

Из минусов устройства:

1. Быстрое остывание металла. Для поддержания комфортной температуры в помещениях топить зимой придется постоянно.
2. Сильный нагрев металла пересушивает воздух.
3. Незащищенные перегородками раскаленные поверхности могут стать причиной ожогов.
4. Сталь, железо в условиях постоянной влажности без дополнительной защитной обработки начнут быстро ржаветь.

В банях с деревянными полами следует сделать дополнительную защиту участков вокруг печи, обустроив покрытие из негорючих материалов. Это же касается и изделий на 4 ножках. Пол под ними без защитного настила постепенно продавится.

Кирпичная

Кладку печи выполняют огнеупорным кирпичом (шамотом), облицовывают готовое изделие керамическим.

Преимущества классической каменки:

1. Долгое сохранение тепла.
2. Пожарная безопасность.
3. Возможность отапливать большие по площади помещения.
4. Вырабатывается мягкий водяной пар.
5. Постройка прогревается равномерно и постепенно.
6. Материал негорючий, устойчив к перепадам температур.
7. Долговечность. Правильно выложенная печь прослужит не одно десятилетие.

Но есть у такой конструкции и минусы:

1. Сложность кладки. Без знаний технологии порядовки браться за возведение не стоит.
2. Высокая стоимость материалов и работ.
3. Большой вес готового изделия требует заливки надежного фундамента.

Данный материал будет полезен:

• Монтаж фундамента под кирпичную печь
• Какой кирпич для печи лучше выбрать

Основание под теплый пол

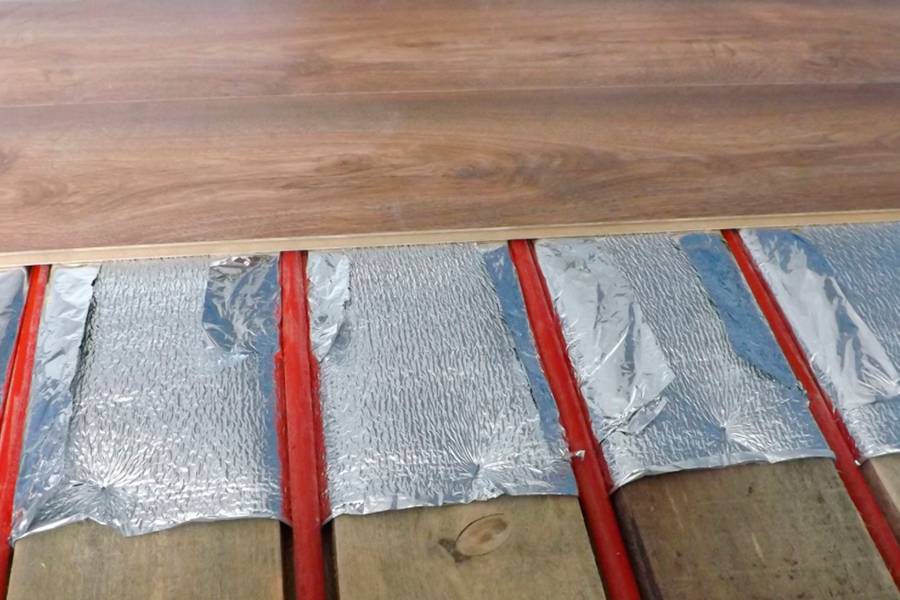

Лучше всего если основанием под теплые полы в бане все же будут бетонные полы. Конечно же, деревянное покрытие так же подойдет, только в этом случае придется его еще дополнительно утеплить, нет необходимости греть подпол.

В случае укладки теплого пола стоит продумать систему водоотведения, так как здесь щелевое удаление вовсе не поможет, что не маловажно в парном и моечном помещении. Для раздевалки и комнаты отдыха данное условие не проблематично.
В тех помещениях, где используется вода полы необходимо делать с уклоном, который достигается за счет бетонной стяжки

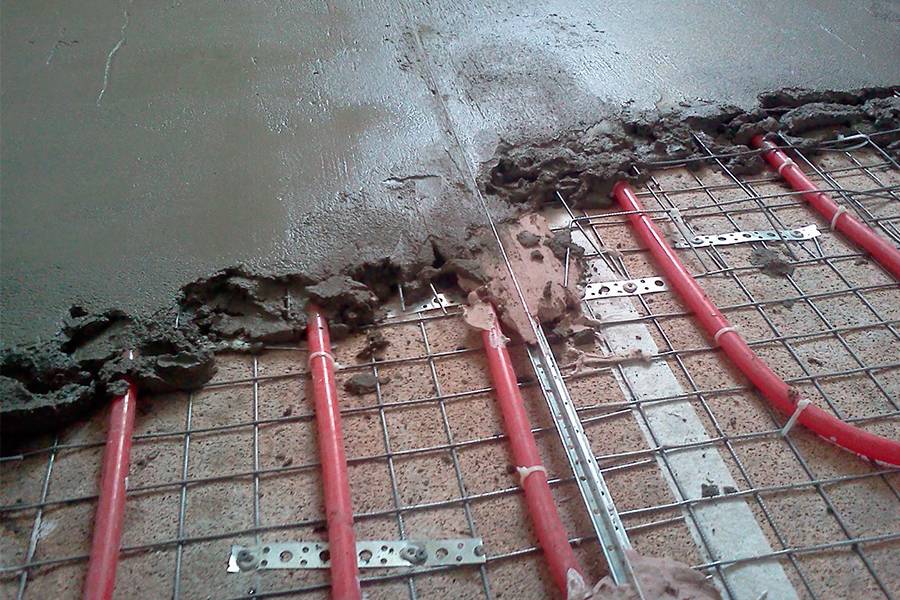

В том случае если стяжка будет превышать три сантиметра, тогда на этих участках нужно будет использовать армирующую сетку.
Во время заливки теплых полов там, где расположены нагревательные элементы необходимо уложить демпферную ленту, которая выступит в роли компенсатора во время линейного расширения в процессе смены температуры.

В качестве утеплителя можно использовать как пробку, так и керамзит, и пеностекло. В том случае если не хочется утяжелять само перекрытие то можно использовать плиты из вспененного полистирола, тем более на них уже есть специальные канальца для крепления нагревательных элементов системы.

В процессе укладки между витками необходимо придерживаться определенного расстояния который должен быть равен сорока сантиметрам. В том случае если оно будет больше, тогда прогрев полов будет неравномерен.

Помимо прочего не стоит забывать и про мебель, находящую в комнате. Ведь под ней не должно быть нагревательного элемента – это не только лишние траты тепла, но и порча мебели. Для того чтобы сырость из подвала не проникала в помещение стоит предварительно уложить какой-нибудь фольгированный материал.

Этапы выполнения работ

Если вы собираетесь производить укладку такого покрытия в сауне или бане, то рекомендую к просмотру видео:

Итак, мы будем действовать по такой схеме:

1. Очищаем первичное покрытие от мусора камней и пыли.
2. Обрабатываем грунтовкой глубокого проникновения.
3. Наносим слой гидроизоляции. Лучше всего использовать магазинные наливные смеси и церезит. По возможности старайтесь не брать для этой цели битумные мастики или рубероид.
4. По периметру комнаты клеим или прибиваем демпферную ленту.
5. Укладываем утеплитель. Лучше всего подойдет пенополистирол толщиной не менее 50 мм.
6. Снова слой гидроизоляции, на этот раз подойдет обычная строительная или тепличная пленка. Можете, конечно, использовать специальное отражающее покрытие для тёплых полов, но разница его эффективности с пленкой всего 1%.
7. Укладываем армирующую обрешетку.
8. Монтируем, согласно плану трубы, по схеме змейки или улитки.
9. Подвязываем трубы пластиковыми стяжками.
10. Подключаем все оборудование: теплообменник, коллектор, трубы.
11. Подаем в систему давление переносным насосом или компрессором и по манометру ставим на засечку.
12. После 4-х часов снимаем давление и приподнимаем всю конструкцию примерно на 1 см. Под нее нежелательно подкладывать деревянные подложки, т. к. они впоследствии разбухают. Нужно использовать фиксаторы защитного слоя для арматуры или самодельные пластиковые подложки.
13. Выставляем маяки.
14. Готовим раствор для стяжки: замешиваем 1 ведро песка, 2 ведра гранитной крошки (диаметром 2-3 мм), 1 ведро цемента и воду. Гранитную крошку можно заменить щебнем.
15. Заливаем стяжку и оставляем на 4 часа.
16. Поливаем водой и накрываем пленкой на 3-4 суток для равномерного распределения влаги по раствору.
17. Снимаем пленку и ждем еще 25 дней до полного застывания.
18. Наносим чистовое покрытие.

И, напоследок хотелось бы сказать, что все-таки самым лучшим методом обогрева бани считается пол с обогревом под плитку. Он сочетает в себе экономичность, практичность и долговечность.

На этом, в принципе, и все, дорогие читатели, что мы хотели вам сказать. Если у вас остались какие-либо вопросы, предлагаем прочесть другие наши статьи. Подписывайтесь на нашу рассылку и делитесь с друзьями. Удачи!

Электрический теплый пол в бане

Электрические полы для бани существуют двух типов:

• пленочные: обогрев помещения обеспечивается посредством установки инфракрасной пленки;
• с использованием электрического кабеля.

Пленочная технология является самым простым вариантом создания теплых полов. В специализированном магазине инфракрасная пленка продается в рулоне. Все, что необходимо сделать для монтажа – это приобрести материал необходимого размера и устелить им пол. Заливки в бетонный раствор такая пленка не требует.

Инфракрасная пленка прикрепляется к основанию с помощью скотча. Для усиления теплоотдачи применяется фольга. С целью снижения воздействия повышенной влажности на пленку используется специальный гидроизоляционный материал, которым укрывается размещенная на основании пленка.

Облицовывать такой пол лучше всего керамической плиткой. Профессиональные мастера рекомендуют на инфракрасную пленку укладывать бетонную стяжку. Это позволит создать более надежную конструкцию в соответствии с электробезопасностью.

Важно! Инфракрасная пленка не используется для деревянных полов. Натуральная древесина плохо проводит тепло

Такое покрытие не применяют в бане из бруса.

Какой материал используется для монтажа?

Монтаж теплого пола от печи может производиться с использованием следующего материала:

1. самым надежным способом считается сделать стяжку из бетона. В первую очередь, такая стяжка влагостойкая, а значит, получится сократить расходы на гидроизоляции. Единственный минус заключается в том, что процесс займет много времени, ведь бетону надо хорошо высохнуть;
2. часто используются полистирольные плиты, которые отлично фиксируют трубы. Такие плиты быстро монтируются и сохраняют тепло за счет покрытия из фольги. Какой бы материал не использовался, высота изоляционного слоя должна составлять20 см.

Делая бетонную стяжку надо помнить и о том, что если произойдет порыв трубопровода, надо будет демонтировать все покрытие, чтобы найти проблемное место.

Монтаж водяного пола в бане. Особенности конструкции

Утвердившись в своем желании сделать свою баню более комфортной и уютной, приступайте к работам. Монтаж теплого пола в бане не намного отличается от традиционной технологии укладки водяного контура в жилых помещениях. Единственное условие, повышенные требования к гидро и теплоизоляции подложки пола. Какой должен быть настил для теплых водяных полов  в бане, вы выбираете сами. Здесь важную роль играет не столько экономичность, сколько практичная сторона вопроса.

Основной вопрос, который вам предстоит решить, заключается в следующем. Где необходимо уложить греющий пол, в каком отделении бани? Для парилки такой необходимости нет. А вот для моечного отсека, предбанника и раздевалки, теплые полы, как раз кстати. Разница будет только в типе напольного покрытия. Для моечной комнаты используется кафельная плитка или керамогранит. Для предбанника и раздевалки лучшим решением станет ламинат, паркетная доска или линолеум.

На практике используются различные варианты оборудования теплых водяных полов в банном помещении. Самые распространенные следующие варианты обустройства:

• теплые водяные полы, укладываемые на деревянное основание;
• укладка водяного контура под бетонную стяжку;
• применение полистирольных плит.

В каждом отдельном случае выбор зависит во многом от конструктивных особенностей здания. Большие сооружения обычно имеют бетонные основания. В банях меньших размеров, в особенности данный вариант, полы имеют деревянную конструкцию.

Главное условие для успешной работы теплых водяных полов, приемлемая температура теплоносителя. Вода, поступающая в водяной контур должна иметь температуру не выше 55С. Что делать, когда вода в змеевике, в водяной рубашке или в баке существенно выше. Коллектор способен решить эту проблему, поэтому без него никак не обойтись. За счет смешивания горячей воды с отработанным теплоносителем, достигается приемлемая температура воды в водяной контуре. Только с подмесом воды теплый пол будет отвечать поставленным задачам.

Предлагаем вашему вниманию принципиальную схему греющих водяных полов для бани, подключенных к нагревательному прибору. Отличие в данном случае будет в источнике подогрева воды. Все остальное будет примерно одинаковым.

*С выбором труб для водяного контура мы уже говорили. При постоянном использовании бани идеальным вариантом для вас станет применение металлопластиковых, полиэтиленовых или стальных труб. В том случае, если для вас баня явление редкое, лучше обойтись гофрированной нержавеющей трубой или полипропиленовыми трубами. Схема укладки трубы водяного контура выбирается в зависимости от конфигурации внутренних помещений и их площади.

Как правило, для данной системы отопления выбирают две схему укладки труб: «улитка» или «змейка». Для помещений небольшой площади, где используется один водяной контур, предпочтительнее выглядит вариант укладки «улитка». Такая схема монтажа трубопровода позволит добиться равномерного распределения тепла по всей площади пола. Схема «змейка» используется для помещений, где планируется установка нескольких водяных контуров.

Водяную трубу следует начинать укладывать от наружных стен, постепенно двигаясь к центру помещения.  При этом надо соблюдать оптимальный шаг укладки. Лучше будет, если вы остановитесь на шаге в 30 см. Слишком мелкий шаг станет причиной большой расхода материала, а вот чересчур большой шаг создаст устойчивое ощущение разницы температур поверхности пола.

В качестве теплоносителя можно использовать не только воду, но и антифризы, другие химические растворы.

Инструменты и материалы

Для изготовления водяной системы обогрева пола в бане нужно подготовить ряд расходных материалов, инструментов:

• байпас и вентиль для его регулировки;
• змеевик, который будет выполнять роль теплообменника;
• металлическую емкость на 100 литров;
• термоголовку — механизм для регулировки температурного режима отопления;
• коллектор — деталь, которая распределяет воду по разным контурам трубопровода;
• насос для обеспечения циркуляции жидкости по трубам.

Дополнительно понадобятся различные фитинги, утеплитель, крепежные элементы, гидроизоляция, армирующая сетка, пароизоляция.
