Теплые полы в бане своими руками: рассмотрим развернуто

Варианты монтажа

Тёплый пол в бане по грунту выполняют с использованием двух стяжек, черновой и покрывающей. В случае пленочного пола без верхней стяжки можно обойтись.

При устройстве теплого пола по лагам между самими лагами укладывают утеплитель. А сверху на лаги – арматурную сетку. Она должна изолировать древесину от контакта с кабелем. Поверх сетки кладут кабель.

При укладке кабеля поверх чернового пола (например, в каркасной бане) пирог может выглядеть так:

• основа – листы OSB, поверх которых прибиты лаги;
• гидроизоляционно-ветрозащитная мембрана;
• утеплитель между лагами;
• второй слой OSB;
• пенополистирольные маты;
• пароизоляционная мембрана;
• армированная стяжка;
• сетка и кабель;
• чистовая стяжка;
• плитка.

Планирование и укладка нагревательных матов

Нагревательные маты с аморфной лентой, выпускаются шириной 0.5 м и 1 м. А длина варьируется от 0.5 м до 6 м, с шагом 50 см.

Мощность нагревательных элементов на единицу площади всегда одинакова — 150 вт/м².

Перед покупкой, следует начертить схему размещения нагревательных матов на полу бани. Если парилка будет отделена от моечного отделения, то для предупреждения возникновения эффекта «запирания тепла» от поставленной перегородки, внутри парной следует уложить отдельный контур.

Для соблюдения всех требований, следует придерживаться следующих ограничений

Нагревательные полосы, должны располагаться снизу, а сетка сверху.

Для фиксации используют скотч.

После всех работ этого этапа, необходимо проверить работоспособность конструкции. Для этого её включают на 5–10 минут. Если все полосы равномерно нагреваются, то можно приступить к наклеиванию декоративного покрытия.

Приклеивание декоративного покрытия

Вне зависимости от материала декоративного покрытия, керамическая плитка или керамогранит, приклеивание начинают от желоба.

Хотя уклон очень небольшой, но такая последовательность предупредит возможность сползания свежеприклееных плиток.

Толщину клеевого слоя, рекомендуется выдерживать равной толщине плитки. Это будет способствовать полному заполнению подплиточного пространства, и предупредит появление пустот.

Крупногабаритные плитки предпочтительны при наклеивании на маты аморфного тёплого пола в бане, так как они более равномерно распределяют нагрузку, на нагревательные элементы.

Электрические тёплые полы в бане рекомендуется покрывать плиткой по бесшовной технологии.

Для этого лучше всего подходит керамгранит. У него ровные грани, исключительно низкое водопоглощение и практически нулевой коэффициент температурного расширения, в диапазоне температур от 0 до 50˚C.

Рекомендации по заливке стяжки

Для усиления жесткости стяжки в рабочую смесь можно добавить фибрин. При изготовлении рабочего раствора используются пластификаторы: они продлевают время использования смеси до восьми часов, снижают вязкость, придают составу пластичность.

Раствор замешивают в таком порядке: сначала разводят цемент водой, потом досыпают песок. Размешать до однородной консистенции (лучше дрелью).

Окончательно выровнять поверхность можно самовыравнивающейся смесью.

Продолжаем укладывать электрический теплый пол в бане своими руками под плитку. Через сутки после заливки черновой стяжки (когда смесь затвердеет и на пол будет можно вставать), приступаем к укладке самого пола.

1. Уложить отражающий фольгированный слой.
2. Уложить еще одну армирующую сетку, зафиксировать к ячейкам кабель. Можно уложить кабель без сетки и зафиксировать монтажной лентой.
3. Уложить между витками кабеля температурный датчик в гофре. Провода от него подвести к терморегулятору. Сам регулятор установить на стене.
4. Залить сверху чистовую стяжку толщиной больше трех сантиметров (тоньше – потрескается). При устройстве чистовой стяжки задают небольшой уклон для стока воды по направлению к воронке.
5. Уложить напольную плитку.

Чтобы вода не подтекала к нижним венцам, по периметру стены выполняют отбортовку. Нужно установить вдоль стен несколько деревянных брусков для вентзазора, уложить на бруски водостойкий гипсокартон или другой аналогичный материал. Приклеить плитку.

Заделать стык между плиткой напольной и отбортовкой герметиком. Верхушку цоколя закрыть плиткой, уложенной горизонтально.

Пользоваться теплым полом можно после полного схватывания бетона, не меньше чем через 10 дней.

Финишные работы

После застывания плиточного клея, обрезают демпферную ленту чуть ниже уровня плитки. Образовавшуюся ложбинку заливают силиконовым герметиком.

Рекомендуется дополнительно обработать силиконовой композицией щели между напольными плитками. Даже если они минимальной толщины, тщательное втирание силикона, ликвидирует возможность будущих протечек.

Какую систему выбрать?

При выборе «тёплого пола» в бане принимают во внимание источник обогрева, экономичность системы, влажность помещения, облицовку пола и уклон напольной поверхности. Используют как жидкостный обогрев, так и систему посредством электрических нагревательных элементов

В бане находится, как минимум, 3 помещения: сауна, моечная, комната отдыха. Отдельно выстраивают бассейн. Устанавливают единую или комбинированную систему отопления.

• Если баня обогревается печью, то к ней лучше подключить водяную магистраль. Трубопровод укладывают по всей площади пола, включая комнату отдыха и бассейн. Если длина магистрали превышает 60 м, то выводят несколько контуров. Установка жидкостного «тёплого пола» в бане стоит недёшево, но дальнейшие расходы будут минимальными. Магистраль заполняют водой или антифризом. Недостатком системы является тот факт, что жидкостный контур требует ровной поверхности. В бане пол выполняют под наклоном, чтобы вся вода выходила из помещения. Особенно это актуально для моечного отделения.
• Обогрев посредством кабельных секций будет эффективным, но после отключения системы пол быстро остынет; секции укладывают под неглубокую стяжку или под плиточный клей. Кабель рекомендуют устанавливать под плитку. Проводнику не страшны перепады и уклоны основания. Для монтажа не надо выстраивать печь, требуется установить терморегулятор. Для бани выбирают секции высокой мощности, что потребует больших расходов на электроэнергию, но установка системы большими финансами не сопровождается.
• Монтаж термоплёнки позволит выполнить быстро все строительные работы. Она не требует стяжки. На неё можно сразу устанавливать облицовку. Оптимальным покрытием является ламинат или вагонка. Термоплёнку рекомендуют как для сауны, так и для комнаты отдыха. Под плитку её не укладывают. После отключения обогрева баня быстро остынет. При выборе «тёплого пола» необходимо рассчитать затраты на электроэнергию.

Рекомендуем: Какими характеристиками обладает тёплый пол Shtein?

Меры безопасности при монтаже электрического теплого пола в бане

Если вы собрались монтировать электрические теплые полы своими руками, то следует знать хотя бы элементарные правила его монтажа. Тем более в бане. Месте достаточно влажном, что плохо сочетается с электрической энергией. Да и за некоторыми «специалистами», которые взялись выполнить работу подешевле нужен глаз да глаз.

Итак:

• Прежде всего следует помнить, что теплые электрические полы в бане должны быть смонтированы таким образом, дабы они не находились под мебелью или другими предметами, мешающими теплообмену. И если для низкотемпературных теплых полов на основе аморфно металлической ленты это не так принципиально, то другие виды теплых полов могут перегреться и перегореть.
• При заливки стяжке или монтаже плитки обязательно убеждаетесь в отсутствии воздушных пробок вокруг теплых полов. А вот температурный датчик напротив следует поместить в гофре. Это позволит легко заменить его при поломке.
• Если вы монтируете теплый пол на основе греющего кабеля, то обязательно подключите экранирующий экран к сети заземления. Это значительно снизит вероятность поражения электрическим током.
• Вообще, что касается подключения электрического теплого пола к сети хотелось бы остановится подробнее. В первую очередь стоит помнить, что согласно п.13.15 ВСН59 – 88 номинальная мощность одного отопительного прибора не должна превышать 2кВт. Поэтому если планируется укладка теплых полов большей мощности их следует разделить на два или три питания. Это будет правильным и исходя из возможности поломки одного из элементов.

Монтаж электрических теплых полов

• Электрические теплые полы в бане должны подключаться через автомат УЗО. Причем согласно п.7.1.48 ПУЭ дифференциальный ток такого защитного устройства не должен превышать 30мА.
• Регулятор теплого пола при установке в бане должен иметь соответствующую защиту. Для данного помещения она должна быть не ниже IP Розетки же или автоматические выключатели для включения теплого пола должны находиться в другом помещении.
• При монтаже электрического теплого пола под плитку, как продемонстрированно на видео, исключите установку тяжелых предметов в месте расположения электрических теплых полов. А во время монтажных работ старайтесь не наступать на него, особенно в жесткой обуви. Ведь это может привести к их передавливанию.

Это интересно: Сетка для пеноблоков: познаем со всех сторон

Разновидности полов с подогревом для бани

Раньше, единственным способом обогрева полов в бане было печное отопление – инструкция как подключить водяной пол в бане к банной печи. Современные же отопительные устройства более эффективны, и, несмотря на бытующее мнение о возможности возгорания, они пожаробезопасны. Существует три основных варианта тёплых полов для бани:

1. Водяной — это замкнутая система наполненная водой, и имеющая отопительный электрический или газовый котёл.

Плюсы	Минусы
Равномерное прогревание площади	Трудоёмкий монтаж
Стоимость обслуживания не высокая	Необходимость в дорогостоящем оборудовании для контроля за температурой
Возможна разгерметизация конструкции
Условия проведения ремонтных работ сложные

Электрический — для обогрева используется нагревательный элемент, в виде кабеля или мата. Принцип действия — подаваемое электричество преобразуется в тепловую энергию, и распространяется по всей поверхности.

Плюсы	Минусы
Регулировка температурным режимом производится автоматически	Дорогие расходные материалы
Доступна укладка любого покрытия	Высокая стоимость электроэнергии
Быстрая установка

Инфракрасный тёплый пол — тёплое электромагнитное излучение. Все элементы находятся в полиэтиленовой плёнке, что защищает от поражения током.

Плюсы	Минусы
Долговечная и практичная конструкция	Присутствуют скрытые соединения в большом количестве
Устанавливается под любое основание

Технология монтажа

В зависимости от базового материала практикуется обустройство деревянного, полистирольного, бетонного теплого водяного пола.

Бетонный

Получил широкое распространение в российских широтах, базируется на бетонной стяжке с гибкой трубой, здесь также используется утеплитель в тандеме с полиэтиленовой пленкой. В качестве теплоизоляционных материалов оптимальны минвата и пеноплекс. Бетон замешивается со специальными присадками (они же используются и при строительстве бассейнов), предотвращающими растрескивание сухой массы в условиях частых температурных перепадов.

Подготовка основания:

• стяжку выполняют с наклоном, соответствующим направлению слива воды, максимальный угол – 10°;
• полностью просохший слой накрывают полиэтиленовой пароизоляцией;
• сверху укладывают утеплитель – минвату, пеноплекс;
• в материале формируют отверстия, в которые помещают маяки для будущей стяжки;
• сверху «пирог» накрывают металлической армирующей сеткой с размером ячеек 10х10 см.

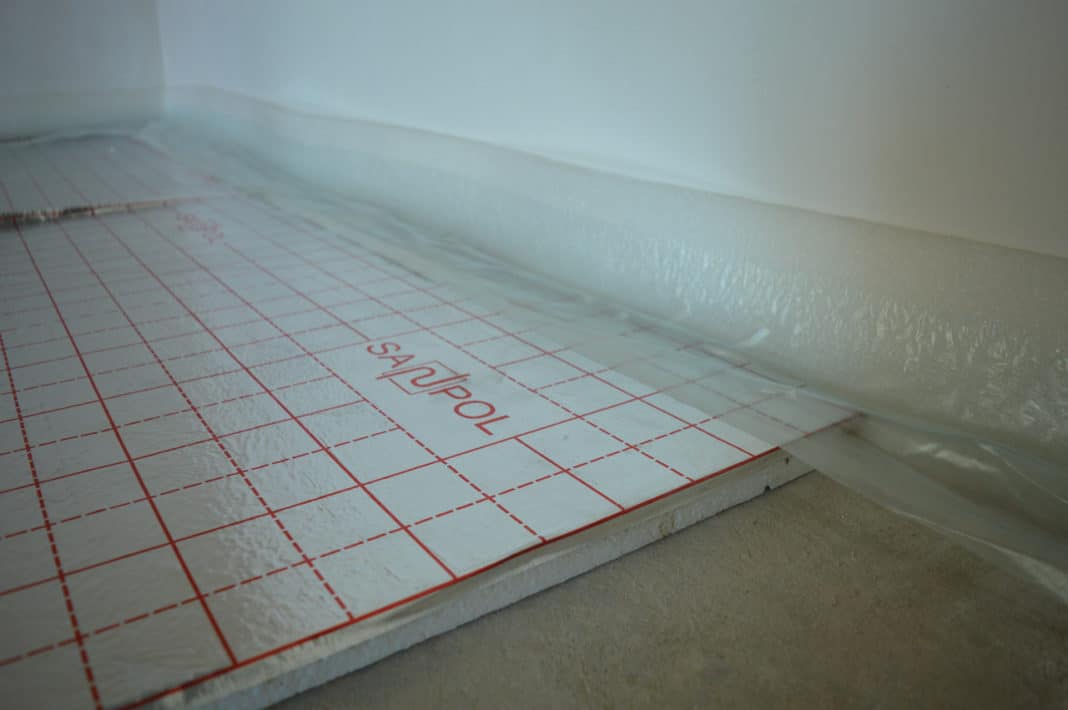

По периметру вдоль стен фиксируют пенополиуретановую ленту: мягкая мембрана компенсирует потенциальное расширение бетона, предотвращает его растрескивание при нагревании.

Трубу укладывают по спирали с учетом следующих рекомендаций:

между витками нужно оставить зазоры не шире 40 см, от крайней трубы до стен должно сохраняться расстояние от 25 см;
при укладке трубопровода следует принимать во внимание допустимый радиус его изгиба – это пятикратно увеличенный диаметр. Изделие реализуется в виде бобин, их разматывают по мере использования, фиксируют хомутами так, чтобы оставалось пространство для расширения трубы;
трубы объединяют в схему в коллекторном шкафу.

После пробного тестирования снова заливают бетонную стяжку
Важно, чтобы окружающая температура держалась в положительном диапазоне, для уплотнения массы используют вибратор

После пробного тестирования снова заливают бетонную стяжку

Важно, чтобы окружающая температура держалась в положительном диапазоне, для уплотнения массы используют вибратор

Оптимальная толщина слоя позволяет оставить над трубами от 2 см бетона, обычно она колеблется в пределах 7-8 см. Если запланировано плиточное напольное покрытие, достаточно 5 см.

Деревянный

Гибкую трубу помещают в пазы, оставленные между планками, это пространство должно быть шире 2 см. Самым бюджетным базовым материалом считаются панели из ДСП. Порядок работы:

1. Основание выравнивают, удаляют мусор.
2. Формируют обрешетку из бруса со стороной ячейки не менее 60 см, на нее набивают ДВП или фанеру.
3. Готовый фальшпол накрывают пароизоляцией, сверху – утеплителем.
4. Выкладывают доски, в зазорах между которыми далее будет размещена труба. Их высота должна превышать 2 см.
5. Пазы изолируют фольгой, чтобы предотвратить утечку тепла вниз, на нее помещают трубы.
6. Все концы подводят к коллекторному шкафу.
7. Формируют чистовой слой облицовки.

Для фиксации фольги в зазорах можно воспользоваться мелкими гвоздями либо степлером. Если фальшпол собирался из ДВП, к гладкой поверхности плит приклеивают фольгу с помощью двустороннего скотча.

Из полистирольных плит

Основа собирается из сегментов с готовыми пазами, в них проводятся трубы. В зазоры вкладываются пластины, способствующие более равномерному распределению тепла. Образуется невысокая и легкая конструкция, не «съедающая» полезное пространство в помещении. Здесь не нужны трудоемкие бетонные стяжки. Полистирол не пропускает влагу, на протяжении всего эксплуатационного ресурса сохраняет свои теплоизолирующие свойства.

Особенности монтажа:

• первым слоем укладывается изоляция в виде минваты;
• пенополистирол устанавливается начиная с дальнего угла, плиты следует размещать таким образом, чтобы совпали их пазы;
• в отверстия помещаются распределительные пластины;
• сверху фиксируется гибкая труба.

Полистирольные плиты

После проверки работоспособности системы формируется чистовое напольное покрытие.

Варианты устройства

В первую очередь следует обратить внимание на то, что речь идет об обустройстве помещения с повышенным уровнем влажности. Поэтому следует особое внимание уделить гидроизоляционному материалу

При этом не лишним будет обработать все деревянные элементы, такие как паркет, лаги и черновой пол, антисептическими пропитками. Основных конструкций всего две: теплый пол электрический (кабельный) и инфракрасный (пленочный).

Пленочный

Инфракрасный пол представляет собой термопленку, которая продается в рулонах. Состоит из гибких полос, изготовленных из карбона, толщина которых не превышает 0,3 мм. Каждая полоса находится в собственной полимерной оболочке, которая выполняет защитную роль.

Преимущества использования:

1. Высокий уровень прочности, что позволяет производить укладку под клинкер и керамогранит.
2. Имеющееся электромагнитное излучение минимально и не способно нанести вред здоровью человека.
3. Подключение всех элементов производится параллельным способом. При этом если вышел из строя один элемент, остальные не теряют своей работоспособности.
4. Для установки можно исключить необходимость монтажа стяжки, но для большей уверенности ее все же лучше использовать.

К недостаткам можно отнести сравнительно низкий показатель гидростойкости по сравнению с кабельными конструкциями. Рекомендуется использовать в помещениях с оптимальным уровнем влажности, таких как комнаты отдыха и предбанники.

Кабельный

В бане электрический пол должен иметь мощность в 250 Ватт на один квадратный метр площади. Возможно использование как двухжильного, так и одножильного кабеля. Предпочтительнее использование двухжильного, так как его проще монтировать. При этом излучение слегка увеличится, что устраивает далеко не каждого. Наиболее удобным является использование матов, которые представляют собой плиты теплоизолятора, в структуре которого уже имеется кабель. Монтировать подобный теплый пол в баню можно и самостоятельно, не привлекая третьих лиц.

Недостатки устройства:

• если происходит повреждение одного из нагревательных элементов, то из строя выйдет вся конструкция;
• уровень потребления электрической энергии, по сравнению с пленочными конструкциями, значительно выше;
• понадобится монтаж стяжки, что осложняет весь процесс монтажа.

К преимуществам относят возможность использования любого типа напольных покрытий, самостоятельная регулировка и выставление температурного режима, и надежность устройства.

В мойке

Моечная является одним из важных помещений в бане. Для правильного ее обустройства требуется учесть много нюансов, поскольку любая ошибка может испортить конечный результат

Важно грамотно решить вопрос, как сделать теплый пол в мойке или помывочной бани

Чтобы напольное покрытие служило в течение длительного времени следует учитывать следующие требования:

• быстрый отвод воды (для этого делается наклон и слив);
• качественное проветривание для быстрого просушивания;
• устойчивость покрытия к влажности и повышенной температуре;
• исключить сквозняки.

Стоит рассмотреть все варианты полов, которые можно применять в моечной, и выбрать из них самый оптимальный. Обычно в деревянных постройках делают деревянный или бетонный. Древесина дает комфорт и хорошую теплоизоляцию. Бетон служит в течение длительного времени.

Теплый пол в помывочной деревянной бани применяют:

• электрический;
• инфракрасный;
• водяной.

Водяной теплый пол выше остальных вариантов из-за высоты применяемых труб. Их можно запитывать горячей водой от общего нагревательного прибора. Стоит помнить о необходимости их постоянного нагрева в холодный период во избежание заморозки системы.

Применение электрического пола имеет определенные требования, поскольку необходимо исключить опасность поражения электрическим током.

В мойке бани идеально справляется с задачей обогрева помещения инфракрасный теплый пол, обладает отличной гидроизоляцией, что исключает опасность при качественной изоляции всех токонесущих соединений.

Для покрытия пола в моечном отделении бани применяют деревянные доски или керамическую плитку.

При укладывании досок в банной моечной возможно применение двух вариантов:

• не протекающие — доски плотно укладывают друг к другу под небольшим наклоном для слива воды в специальное отверстие, откуда вода по трубопроводу выводится из помещения;
• протекающие — слив воды обеспечивают небольшие зазоры между досками.

Для обустройства теплого пола подходит только первый вариант.

Пол из керамической плитки также выкладывается без промежутков с небольшим наклоном в сторону слива.

Под такой поверхностью легко оборудовать теплый пол, который позволит сделать нахождение в помещении более комфортным, а так же будет способствовать устранению застоя воды и качественному просушиванию пола. Теплый пол кардинальным образом решает задачу обогрева помещения. Такой вариант отопления отличается экономичностью и улучшением комфортности банного помещения.

Как монтировать

Процесс монтажа теплого пола в бане практически не отличается от его оборудования в прочих комнатах

Единственное, на что стоит обратить повышенное внимание — качественная тепло- и гидроизоляция

Монтаж водяного пола может осуществляться несколькими способами:

• теплый пол, расположенный на деревянной основе;
• размещение труб под стяжкой из бетона.

В больших помещениях отдают предпочтение бетонному полу, в маленьких — деревянному.

Водяные трубы располагают аналогично парной “улиткой” или “змейкой”.

Важно, чтобы температура воды, циркулирующей внутри труб не превышала отметку в 55°С. Поскольку температура воды в нагревательном баке значительно выше, требуется применение коллектора, для ее доведения до требуемой

В коллекторе происходит перемешивание отработанной воды с горячей. В таком случае нагрев пола будет идеальным.

Водяную трубу укладывают от наружных стен, учитывая, что оптимальный шаг равен 30 см.

Для установки инфракрасного теплого пола:

• выполняют теплоизоляцию;
• укладывают и фиксируют инфракрасную плёнку;
• тщательно изолируют все стыки;
• проверяют уровень сопротивления;
• укладывают сверху напольное покрытие.

Эксплуатация: плюсы и минусы

При использовании водяного теплого пола в мойке наблюдаются следующее преимущество:

пониженное потребление электричества в сравнении с электрическим полом за одинаковый период времени.

Недостатки присутствуют следующие:

• сложность установки;
• теплый пол нагревается только в случае работы водонагревательного котла или печи, которая обеспечивает работу парилки;
• в мороз при отсутствии постоянного нагрева, жидкость в контуре замерзает. Для предотвращения этого рекомендуется использовать гофрированную нержавеющую или полипропиленовую трубу.

Инфракрасный пленочный пол лишен перечисленных недостатков. Его плюсами являются:

• быстрый нагрев помещение;
• отсутствие необходимости постоянной работы системы;
• довольно экономный расход электроэнергии по причине нерегулярной работы.

Разновидности «теплых» полов

Любой «теплый пол» — это всего лишь нагревательный контур, интегрированный в верхний слой цокольного или межэтажного перекрытия. Поэтому в основе классификации систем отопления типа «теплый пол» лежит разновидность нагревательного контура, используемого в конструкции такого отопительного прибора.

Причем к типовым разновидностям нагревательных контуров относятся следующие варианты:

Разновидности нагревательного контура в системе теплый пол

• Трубчатый контур, который встраивается в тело перекрытия и черпает тепловую энергию от циркулирующего по его «внутренностям» теплоносителя. Такие контуры используются в конструкции «водяных» теплых полов.
• Кабельный контур, который встраивается в тело перекрытия точно так же, как и трубчатый вариант. Вот только источником тепловой энергии в данном случае является токопроводящая матрица, разогреваемая электричеством.
• Пленочный контур, который подкладывают под отделку перекрытия. Источник тепловой энергии в таком контуре – это генератор электромагнитного излучения (в инфракрасном спектре).

Таким образом, в классификаторе конструкций теплых полов можно выделить трубчатые (водяные), кабельные (электрические) и пленочные (инфракрасные) разновидности конструкций.

Причем, решая какой теплый пол под плитку лучше, а какой – хуже, нужно обратить внимание на следующие свойства самого отделочного материала:

• Способ монтажа плитки. Тут возможен только «мокрый» вариант, предполагающий наклеивание на жесткую основу.
• Теплопроводность плитки. С этой характеристикой проблем не будет. Плитка проводит тепло сравнительно хорошо. Ведь она создана из керамики.
• Прочность плитки, которая зависит от жесткости основы. Проще говоря: если плитку наклеить на жесткую поверхность, то проблем с прочностью покрытия не будет. Ну а если нет, то плитка лопнет от первого же удара.

И ниже по тексту мы примерим эти свойства к каждой разновидности конструкции теплого пола, отделываемого кафелем.

Теплоизолирующие материалы

Гранулы перлита

Если вам требуется только дополнительно утеплить баню, важно не ошибиться с материалом. Здесь важно знать характеристики подобных изоляторов: пенопласта, перлита и пенополистирола. Первый из них –  это самый бюджетный вариант

Также он имеет скромный вес и лёгок в обработке. Плиты из него не подвержены гниению и впускают в себя влагу. Панели из такого материала укладываются в два слоя. Стыковые участки закрываются монтажной пеной. Можно здесь применить и остатки пенопласта

Первый из них –  это самый бюджетный вариант. Также он имеет скромный вес и лёгок в обработке. Плиты из него не подвержены гниению и впускают в себя влагу. Панели из такого материала укладываются в два слоя. Стыковые участки закрываются монтажной пеной. Можно здесь применить и остатки пенопласта.

Перлит также имеет малую массу. Но он довольно специфичен. И для его монтажа нужно соблюдать особые меры. Например, помещение в бане обязательно плотно закрывается, иначе даже от незначительно сквозняка материал разлетится. Этот минус компенсирует мизерная теплопроводность данного материала при его эксплуатации.

Оптимальна укладка перлита такова: он смешивается с водой в пропорциях 2:1. Затем в ёмкость добавляется цемент. Образованный состав ложится на бетонное основание только тонким слоем.

Пенополистирол сегодня заменил собой стандартную минваты и разные сыпучие изоляторы. Для его монтажа задействуются панели толщиной 25 см и напыляемый материал.

Элементы системы «теплый пол»

Комплектация системы теплого пола, работающего от печи в бане, будет несколько отличаться от той, что используется в доме. К основным элементам относят следующее.

Таблица. Основные комплектующие для «теплого пола»

Иллюстрация	Описание
Контур для теплого пола	В качестве контура, по которому движется теплоноситель, используют трубы из сшитого полиэтилена, благодаря их повышенной термостойкости и длительному сроку службы. Трубы из полипропилена прослужат еще больше – около 50 лет. Трубы из меди или нержавеющей стали (в виде гофры) имеют отличные эксплуатационные характеристики, но их стоимость довольно высока. Эффективность работы всей системы зависит от правильной укладки контура, соблюдения шага и радиуса поворота труб. Фиксируют контур разными способами (между бобышек матов, в специальных углублениях на матах, жгутами к теплоизолятору или пластиковыми скобами). Затем трубы заливают бетонным раствором.
Смесительный узел	Печь не устроена таким образом, чтобы обеспечивать нагрев теплоносителя до определенной температуры. Вода нагревается до состояния кипятка. В контур ее заливать нельзя. Поэтому необходимо установить смесительный узел, с помощью которого кипяток будет смешиваться с остывшей обраткой до комфортных 40 градусов. Смесительный узел позволяет выполнить регулировку и настройку, а также поддержание в автоматическом режиме необходимой температуры воды в контурах.
Теплообменник	Это емкость, расположенная над топкой, в которой происходит нагрев жидкости.
Циркуляционный насос	Чтобы обеспечить равномерное распределение и движение воды в контурах используют циркуляционный насос. Он создает необходимое давление в трубопроводе.От площади помещения зависит мощность прибора.
Система водоотведения	При изготовлении конструкции пола в бетонной стяжке необходимо оборудовать сливное отверстие, через которое вода будет уходить через трубу в канализацию. Поэтому пол в бане должен иметь уклон в сторону сливного отверстия или трапа.

контур для теплого полаСмесительный узелЦиркуляционный насос

Монтаж в стяжку

Перед тем как приступать к монтажу пирога теплого пола, необходимо на бумаге выполнить расчеты и схему укладки контура, места расположения оборудования – смесительного узла, насоса, емкости теплообменника. Схема позволит вычислить длину контура и определиться с количеством материала.

Самый надежный и оптимальный способ устройства теплого пола в бане – в бетонную стяжку. Главное соблюдать технологию изготовления раствора и его высушивания – на это потребуется не менее 28 дней. В этот период пользоваться теплым полом нельзя. Работоспособность системы следует проверить до заливки стяжки.

Таблица. Пошаговая инструкция монтажа теплого пола

Иллюстрация
Описание
Структура черновой стяжки
Первым шагом будет подготовка основания и системы водоотведения (ее расположение также следует отразить на схеме). Грунт выравнивают и трамбуют. Закладывают трубы, по которым вода будет отводиться в канализацию. Затем засыпают песок и щебень (подушка имеет толщину 15 см), трамбуют. Насыпают утеплитель-керамзит толщиной 15-20 см. Заливают черновую стяжку.
Структура черновой стяжки
Гидроизоляцию пола в бане можно выполнить при помощи битума и рубероида. Это наиболее бюджетный способ. Поверхность бетонной стяжки смазывают расплавленным битумом, затем укладывают листы рубероида с нахлестом 10 см. Затем изготавливают еще один такой же слой. Битум можно заменить гидроизоляционной мастикой – это позволит отказаться от рубероида и выполнить работы быстрее.
Укладка утеплителя
Монтируют плитный утеплитель высокой плотности (экструдированный пенополистирол или пеноплекс). Толщина плит должна быть не менее 50 мм

Важно контролировать, чтобы сохранялся уклон в сторону сливного отверстия.
Арматурная сетка
По утеплителю укладывают арматурную стеку.
Демпферная лента
По периметру помещения вдоль стен фиксируют демпферную ленту.
Фиксация контура
При помощи пластиковых хомутов контур с учетом выбранной схемы закрепляется к армирующей сетке. На этом этапе необходимо смонтировать остальное оборудование, выполнить подсоединение и запустить теплоноситель по трубам, чтобы во время определить ошибки монтажа, если они есть.
Заливка стяжки
В процессе заливки стяжки в контурах должно поддерживаться давление. Запускать систему следует после полного высыхания стяжки.

Запускать систему следует после полного высыхания стяжки.
