Теплый пол под плитку – как сделать и какой лучше выбрать

Инфракрасный пленочный пол

Выбор такой модели облегчает её монтаж. Они гораздо тоньше своих стержневых аналогов, но эффективность не страдает.

ИК-пленочный пол самый тонкий, но при этом ничем не уступает своим аналогам

Такой выбор целесообразен в том случае, когда невозможно обустроить толстую стяжку. Тогда достаточно распределить по основанию теплоотражающую подложку, расстелить рулон с нагревательными полосками и сверху наклеить плитку. Дополнительно используется гипсоволоконный лист. Настил делайте внахлест, чтобы соединить отрезки системы и обеспечить бесперебойное питание от сети.

Для рулонных пленочных моделей требуется ровная поверхность, кафель частично блокирует инфракрасное излучение, поэтому рассмотрите обычную электрическую систему в качестве окончательного варианта. Однако, какой именно обогрев лучше в том или ином случае, решайте на основе всего комплекса факторов.

Минусы теплого электрического пола

При выборе того или иного вида отопления следует помнить, что абсолютно идеальных систем не бывает. Это в полной мере касается и теплых электрических полов, обладающих собственными специфическими недостатками. Прежде всего теплые полы отличаются высокой стоимостью эксплуатации. При использовании нагревательного кабеля для отопления больших площадей, его общая мощность может составлять от 15 до 20 кВт. Такие показатели существенно повышают ежемесячный расход электрической энергии.

Все электронагреватели обладают повышенной опасностью поражения током и данный вид теплых полов также попадает под эту категорию, особенно в помещениях с высокой влажностью. Чтобы повысить электробезопасность, нужны дополнительные средства для создания надежной системы заземления и приобретения устройства защитного отключения. Следует учитывать негативный фактор электромагнитного поля, создаваемого нагревательным кабелем. Оно оказывает постоянное отрицательное воздействие на организм человека.

Следует учитывать и отрицательные моменты технического плана. В частности, в процессе постоянного нагревания может пострадать напольное покрытие. Особенно это касается деревянных полов, которые наиболее подвержены деформации под действием повышенной температуры. Укладка подобных отопительных систем осуществляется в несколько слоев, что при определенных условиях может уменьшить высоту помещения до 10 см. Таким образом, теплый электрический пол под плитку, плюсы и минусы имеет в зависимости от обстоятельств и условий эксплуатации. Правильно выполненные монтажные работы позволяют избежать большинства недостатков.

Заливка основы: чем и как?

До заливки пола нужно выполнить следующее:

1. Сбить старое напольное покрытие, добравшись до самого основания. Учитывайте, что толщина конструкции пола с водяным подогревом составляет 10 – 12 см.
2. Выровнять поверхность основания, сбив бугры. Если случай слишком сложный — укладывают выравнивающую стяжку с предварительным настиланием гидроизоляции.
3. Уложить утеплитель. Из прочных материалов, способных нести нагрузку, наиболее эффективным теплоизолятором является экструдированный пенополистирол (ЭППС). Гранулированный пенополистирол (то, что в обиходе мы привыкли называть пенопластом) не подойдет, так как он слишком мягкий. Можно предложить и другие варианты – керамзит, пеностекло или стяжку из раствора с добавлением пенопластовой крошки. Но они сильно уступают ЭППС в теплоизоляционных качествах.
4. Уложить ИК-отражающий слой. Щелочную среду стяжки металлическая фольга, даже алюминиевая, не выдержит. В подобных условиях сможет работать только металлизированная пленка из лавсана или полипропилена.

Теперь можно приступать к заливке собственно ТП:

1. Все стены на уровне будущей стяжки нужно оклеить демпферной лентой. Она позволит стяжке свободно расширяться при нагреве, что исключит появление внутренних напряжений с последующими деформацией и разрушением.
2. На пластиковых бобышках высотой 20 – 40 мм укладываем поверх теплоизолятора проволочную сетку, которая будет играть роль армирования.
3. Поверх сетки укладываем трубы нагревательного контура. Их нужно прикрепить к проволоке посредством пластиковых хомутов.
4. Подключаем контур к отопительной системе и выполняем опрессовку: закачиваем в систему воду или воздух под давлением, на 25% превышающим рабочее. В таком виде систему выдерживают несколько часов, следя за имеющимся на опрессовщике манометром. Если стрелка с места не сдвинулась, значит протечек нет и трубы можно заливать стяжкой.
5. Укладываем стяжку толщиной 5 – 7 см, так чтобы трубы оказались на глубине 2 – 3 см.
6. Дождавшись ее созревания (25 дней), наклеиваем плитку (чтобы сократить сроки строительства, можно применить быстросохнущую смесь – будет готова через 7 дней).
   1. Через сутки затираем швы.

По прошествии 2 – 3 дней с момента укладки плитки очень плавно вводим ТП в эксплуатацию (температура наращивается постепенно).

Этапы монтажа

Расчет стоимости отопления проводят вместе с составлением плана монтажа. Нагреватели размещают только на свободной от мебели площади, поэтому на плане требуется отметить ее расположение, а от свободных стен сделать отступ 5-7 см. Остальное пространство делят на полосы, равные ширине нагревателей и вычисляют нужное количество в метрах.

Укладывать инфракрасные теплые полы под плитку приходится в несколько приемов:

• подготовить основание для ИК-нагревателей;
• смонтировать систему обогрева;
• подключить и проверить её;
• уложить основание для плитки и наклеить материал.

Смотрите это видео на YouTube

Подготовка

Основание необходимо очистить от мусора и заделать выбоины. Технология монтажа инфракрасного теплого пола предусматривает укладку изоляции из теплосберегающих материалов. Для этого применяют покрытия с малой усадкой и без фольгированного слоя (пробку, ЭППС и др.). Прикрепить их к черновому основанию можно жидкими гвоздями, а к бетонному дюбелями с саморезами. Термоизоляцию желательно укладывать по всей площади комнаты. На полу сделать разметку по плану с указанием границ установки элементов и полос материала.

Монтаж термопленки

Прежде чем укладывать пленку инфракрасного теплого пола, рулонный материал нужно разрезать на полосы согласно разметке. Резать материал нужно только в специально обозначенных местах, где изображены ножницы. Ленты ИК-нагревателей не должны перекрывать друг друга, между полосами пленочного пола оставить зазор в 5-7 мм. Фиксировать ленту к полу можно жидкими гвоздями.

Подключение

Собрать систему инфракрасного теплого пола в следующей последовательности:

1. Установить клеммные зажимы в местах выхода медных шин, придавить их пассатижами.
2. Определить место установки терморегулятора на стене.
3. Нарезать монтажные провода достаточной длины для подсоединения теплого пола к сети.
4. Для подключения провода к зажимам вставить их в клеммы и обжать плоскогубцами или специальным инструментом. Подсоединение соседних лент выполнять параллельно.
5. Стыки и края по периметру проклеить скотчем, клеммы и края шин изолировать битумной лентой.
6. Уложить термодатчик под пленку. Провода от полос пленки подвести к месту включения в сеть и выполнить их монтаж. Проверить работоспособность системы тестером, определяя отсутствие обрыва цепи на каждой ленте, а затем и на всей системе.

Установка чернового пола

В зависимости от выбора сухого или влажного способа подготовить материалы: смешать с водой самовыравнивающийся состав или нарезать ГВЛ. Для влагоизоляции установленную систему ТП накрыть полиэтиленом, оставляя по краям припуски не менее 5 см. По периметру тщательно проклеить скотчем. В зависимости от особенности укладки пленочного пола под плитку на бетонном основании поступают так:

1. Сухой способ. Нарезанными пластинами ГВЛ или СМЛ закрыть всю площадь помещения. Крепить элементы на жидкие гвозди или саморезы с дюбелями. Резьбовой крепеж вкручивать аккуратно, в промежутки между лентами ТП или в места, предназначенные для отрезания частей. Нельзя загонять шуруп в шину или карбоновые полоски. При необходимости черновое покрытие выполняют в 2 слоя, перекрывая швы нижнего уровня.
2. Влажный способ. Поверх влагоизоляции разложить армирующую пластиковую сетку (металлическую не применять). Её края должны выйти за периметр ТП и полиэтилена на 20 см, сетка закрепляется саморезами. Залить основание и пленочную ИК-систему самонивелирующимся составом. Толщина слоя — 8-10 мм. Покрытие должно схватиться в течение 24 часов.

Смотрите это видео на YouTube

Укладка плитки

Перед тем как укладывать керамическое покрытие, поверхность основы нужно обработать бетоноконтактом в 2 слоя. Установить по периметру стены изоляцию для создания термошва. Приготовить плиточный состав. Клей наносим зубчатым шпателем, отдельными участками, которые можно заполнить кафелем за 30 минут.

Керамические элементы выравнивать по высоте, придавливая их к клеящему составу. Дать клею застыть, заполнить швы затиркой, вдавливая ее в зазоры резиновым шпателем. Остатки состава удалить с керамики мокрой тряпкой, не позволяя им высохнуть. После укладки уход за керамикой производить по общим правилам.

Как выполнить укладку электрического теплого пола под плитку?

  Как изготовить электронную печатную плату в домашних условиях?

Что такое инфракрасный плёночный теплый пол?

Виды терморегуляторов для теплого пола

Как подключить теплый пол к электричеству — схема подключения

Как выполнить монтаж СИП кабеля от столба к дому

На какой высоте должны быть розетки и выключатели от пола в квартире?

Необходимые материалы и инструменты

Для устройства теплого кафельного пола необходимо купить комплект нагревательных матов, а также вспомогательных материалов и собрать (купить, взять в аренду у соседей, друзей) набор инструментов:

• комплект матов с одно- или двужильным кабелем, в котором должны быть: сами маты; холодные концы; гофрированная трубка; датчик температуры с проводами; терморегулятор;
• гидроизоляционная мастика;

фольгированный утеплитель;

• коробка под терморегулятор;
• плиточный клей;
• кафель.

Если в комплекте нет чего-либо из приведенного списка, то такой элемент системы покупается отдельно.

Кроме этого, потребуются:

• клеммы в виде гильзы (одна на каждое соединение) с термоусадочной изоляцией;
• термоусадочная трубка;
• силиконовый клей.

Из инструментов под руками должны быть:

• перфоратор;
• болгарка;
• нож или специальное приспособление для снятия изоляции с проводов;
• крестообразная отвертка;
• тестер;
• строительный фен или зажигалка;
• ножницы.

Как “подружить” теплый пол с кафельной плиткой?

Если сравнивать с радиаторной системой обогрева установка теплого пола под плитку имеет весомое преимущество, поскольку позволяет создать условия для равномерного распределения тепла, сохраняя при этом естественную и комфортную для обитателей квартиры влажность воздуха.

Главное достоинство керамической плитки и керамогранита то, что они, подобно аккумулятору, способны удерживать и накапливать тепло

При обустройстве пола, отделанного керамической плиткой, можно применять один из двух вариантов:

• водяной;
• электрический.

Одни выбирают водяной теплый, считая его самым комфортным в эксплуатации. При грамотно выполненном монтаже он способен создать и поддерживать оптимальный микроклимат в доме. Другие же предпочитают электрический тип, аргументируя свой выбор экономической выгодностью такого вида обогрева.

Чтобы сделать грамотный выбор, необходимо взвесить все «за и против», рассмотрев каждый вид более подробно.

Монтаж электрического теплого пола под плитку своими руками

Чтобы самостоятельно смонтировать теплый пол под финишное покрытие в виде плитки, следует придерживаться следующего алгоритма:

• На плане комнаты чертится схема расположения матов.
• Выбирается точка установки терморегулятора на высоте от 300 мм от пола. При монтаже теплого пола во влажных помещениях, терморегулятор рекомендуется выносить за его пределы.

• Намечают линию штробления под проводку.
• Оборудуется гнездо под коробку.

Выпиливается штроба под проводку.

По стене и на полу прокладывается гофра, в которую заводят кабель с термодатчиком.

Холодные концы матов монтируют одновременно с гофрой, штробу на полу заделывают раствором.

По схеме раскладывают нагревательные маты.

При необходимости изменить направление укладки, поддерживающую сетку осторожно рассекают ножницами

• Пересечение проводов не допускается, минимальное расстояние между соседними полосами не более 50 мм.
• Маты фиксируют к основанию силиконовым термоклеем.
• Для коммутации проводов удаляется 1 см изоляции, после чего концы соединяются в обжимной клемме.

• Герметичность соединения достигается воздействием высокой температуры, для чего используется строительный фен.
• Тестером проверяются все точки соединения проводов.

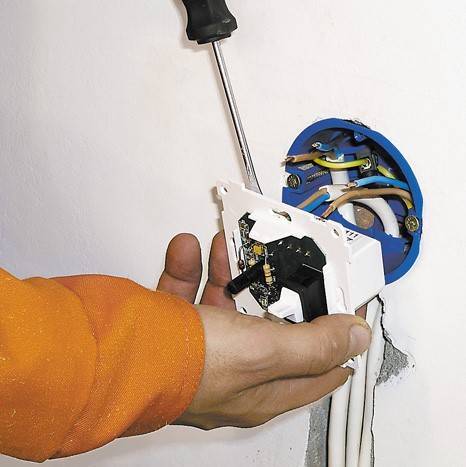

• Монтируется коробка и терморегулятор.

Клеящий раствор размешивают в емкости и наносят шпателем на установленные маты.

Укладывается плитка.

Разновидности электрических теплых полов

Конструкции подразделяются на несколько групп, отличных по комплектации и принципу работы:

• кабельная;
• с применением инфракрасной пленки;
• электрические маты.

• Кабельные
• Инфракрасная пленка
• Маты

Система представлена двумя вариантами, отличными по типу используемого кабеля: с одножильным и двужильным. Подогрев поверхности пола осуществляется по-разному. Если в конструкцию заложен одножильный кабель, то он будет отличаться двумя «холодными концами». Так называют участок провода, который не подвергается нагреву. Если планируется укладывать плитку на теплый электрический пол, оснащенный двужильным кабелем, такой вариант предусматривает наличие одного «холодного конца».

Конструкция с двужильным кабелем способна работать в усиленном режиме, поэтому ее часто применяют при обустройстве системы нагрева под кафель на больших площадях. Подключается такой контур с одной стороны. Теплый электрический пол под плитку, оснащенный одножильным проводом, монтируется так, чтобы можно было подключить контур с обеих сторон. Принцип установки такой системы сложнее.

Кабельный

Это классический вариант конструкции теплого напольного покрытия, которое питается от сетевого напряжения. При покупке необходимых комплектующих следует знать, что состоит данная система обогрева из следующих элементов:

1. нагревательный кабель нужной длины, предлагается в бухтах;
2. теплоотражающий материал, который будет использоваться в качестве подложки;
3. специальное крепление, позволяющее зафиксировать провод в разных точках.

Если электрический кабельный теплый пол под плитку обустраивается собственноручно, появляется возможность менять положение контура по своему усмотрению, опираясь проект системы обогрева. Данный вариант предпочтительно применять в случае, когда нужно сделать теплый пол на объектах сложной конфигурации — с большим количеством углов. Если решается вопрос, какие электрические теплые полы лучше уложить, нужно учесть, что кабельная конструкция заливается бетонным раствором.

Габариты контура, заложенные проектом, определяют длину нагревательного кабеля. Специальное крепление для фиксации электрического провода представляет собой гребенку с большим количеством близко расположенных ячеек. Важным моментом при обустройстве теплого напольного покрытия является выбор сечения проводника. Варианты из меди:

• 2х10 мм для тока 16 А, при мощности 3,5 кВт;
• 2х1,5 мм: 19 А; 4,1 кВт;
• 2х2,5 мм: 27 А; 5,9 кВт.

Алюминиевый кабель:

1. 2х2,5 мм для тока 20 А, при мощности 4,4 кВт;
2. 2х4 мм: 28 А; 6,1 кВт.

Инфракрасная пленка

Теплый пол электрический данного вида — хорошая замена кабельной конструкции. Работает пленка по другому принципу: прогревает сначала чистовое покрытие (плитку), затем тепло проникает в окружающие поверхности. Инфракрасный материал не обогревает воздушное пространство, значит, поверхность будет дольше оставаться теплой. Под плитку лучше использовать вариант пленки с карбоном в конструкции. Нагревательные элементы соединяются с помощью медных проводников.

Пленочный материал монтируется сухим методом. Для укладки электрического теплого пола данного типа не требуется заливка бетонной стяжкой. По этой причине инфракрасная пленка является наиболее предпочтительным вариантом, если необходимо избежать уменьшения высоты потолков. Этот материал характеризуется сравнительно небольшим уровнем энергопотребления, однако фактор не подтверждается, если система функционирует на высокой мощности и обеспечивает нагрев поверхности до температуры выше +21°С.

Нагревательные маты

Этот вариант имеет существенное преимущество перед кабельной системой, т. к. представляет собой готовую к монтажу конструкцию. Нагревательные маты, используемые для отопления помещения посредством нагрева плитки, представляют собой сетку, на которой закреплен провод с помощью специальных фиксаторов. Конфигурация контура в данном случае определяется при производстве. В процессе монтажа настилают сетчатую основу на черновой пол, кабель при этом не укладывается.

Эта разновидность электрического напольного покрытия характеризуется небольшой толщиной, благодаря чему высота потолка почти не изменится. Нагревательные маты стоят дороже, однако их лучше использовать, если планируется все работы производить своими руками. Сверху электрическая система обогрева закрывается плиточным клеящим составом или тонким слоем бетонной стяжки.

Какие системы теплого пола существуют

Теплый пол под плитку различается по техническим характеристикам, видам используемых материалов и принципу работы. Специалисты выделяют три разновидности систем подогрева:

• инфракрасную;
• кабельную;
• водяную.

Выбирать подогрев под керамическую плитку стоит исходя из параметров помещения и окружающего микроклимата.

Инфракрасный пленочный теплый пол

Комплект теплого пола славится универсальностью и представляет собой ряд плоских пластин, запаянных в полиэтиленовую пленку. В зависимости от нагревательного элемента различают два вида:

• углеродный;
• биметаллический.

Для укладки под кафельную плитку могут использоваться только углеродные изделия, что объясняется их устойчивостью к коррозийным процессам. При нарушении целостности систем с инфракрасным принципом происходит отключение конкретного участка, а не всего теплого пола.

Особенности:

• бесшумная работа, незначительные теплопотери;
• энергосберегающий вид обогрева;
• питание от сети, регулировка терморегулятором;
• укладка происходит на подложку с теплоотражающим эффектом;
• перед укладкой плитки на ИК теплый пол монтируется стекловолоконная сетка, имеющая ячейки от 30 мм;
• возможность укладки в деревянном доме.

Кабельные системы

Кабельный теплый пол под плитку может служить основным или дополнительным источником тепла в помещении. В этой группе также присутствуют различные типы, различающиеся по виду кабеля:

• одножильный;
• двухжильный;
• сверхтонкий, получивший название термоматы.

Главным достоинством кабельного пола является возможность управления им с помощью регулятора. Он позволяет программировать часы включения и выключения, температуру и время нагрева. На рынке также можно отыскать саморегулирующийся теплый пол, реагирующий на смену температуры. Мощность системы напрямую зависит от типа кабеля, и схемы его укладки.

При укладке такого теплого пола высота комнаты будет уменьшена на 5-6 см – при использовании кабеля и стяжки или же на 1,5 см – при монтаже матов. Маты не нуждаются в стяжке и могут укладываться под клей для плитки.

Водяной теплый пол

Водяной теплый пол может полноценно заменить классическое отопление, но прокладывается только в частном доме. В квартирах укладка такой системы запрещается на законодательном уровне. Такой пол одним из первых использовался по назначению несмотря на то, что для его монтажа необходимы специальные системы и технологии.

Этот вид прост в эксплуатации, но его установка занимает много времени и усилий. Основным преимуществом является отсутствие затрат на передачу теплоносителя по трубам. Помимо этого, он не требует дополнительного обслуживания – при правильной прокладке труб конструкция способна прослужить 30-40 лет.

К числу недостатков относится высокая стоимость, связанная с покупкой металлопластиковых труб и оплатой услуг опытного мастера, гарантирующего работоспособность и длительный срок службы. Укладка происходит под стяжку, поэтому не нужно предварительно выравнивать основание. Прежде чем залить раствор на конструкцию, происходит ее проверка на целостность.

Выждав время до полного высыхания раствора, на бетонный пол может укладываться кафель. После включения отопления, вода в трубах будет постепенно прогревать поверхность плитки и поддерживать ее в одном температурном диапазоне.

Пленочные теплые полы

Инфракрасные (пленочные) системы – самые современные конструкции для подогрева пола. Электромагнитное излучение от модулей полимерной пленки считается наиболее безопасным, эффективным и теплосберегающим. К бесспорным плюсам относится:

• легкость монтажа;
• отсутствие электромагнитных волн и низкое потребление электричества;
• бесшумная работа;
• толщина пленки не превышает 0,33 мм.

К сожалению, при всех своих достоинствах инфракрасные теплые полы меньше всего подходят для укладки под плитку. Причины такой несовместимости следующие:

• Низкая адгезия с плиточным клеем и цементным раствором, которая может привести к трещинам при резком опускании на покрытие тяжелого предмета.
• При выборе пленочного теплого пола существует риск его возможного «разъедания» клеевым раствором.

Все инфракрасные системы обогрева по исполнению делятся на 2 группы: углеродные и биметаллические. В целях безопасности специалисты рекомендуют стелить под плитку углеродные пленочные полы. Они не подвержены коррозии, а в случае поломки отключится только один участок, так как элементы электросхемы соединены параллельно.

Собранную систему включают только после полного засыхания плиточного клея.

Монтаж электрического кабельного пола

Устройство теплого пола своими руками в ванной комнате с применением нагревательных матов кабельного типа происходит по определенной схеме. Она подразумевает:

Устройство теплого пола под плитку своими руками подразумевает предварительную подготовку поверхности. Нужно удалить старое напольное покрытие, устранить значительные дефекты. При наличии больших неровностей заливают тонкий слой цементно-песчаной стяжки.

Электрический теплый пол в ванной укладывается на теплоизоляционную подложку, которая повышает эффективность работы всей системы. Лучше всего использовать пенофол. Это теплоизоляционный материал рулонного типа, который имеет фольгированное покрытие. Его укладывают на всю поверхность пола, а стыки между полосами герметизируют своими руками при помощи скотча.
Теплый пол в ванной комнате укладывается на всю поверхность, кроме участков, где будет размещаться душевая кабина или ванна. Монтаж нагревательных матов своими руками происходит по направлению к месту установки терморегулятора от любого дальнего угла. Данные элементы можно резать, но нужно следить за тем, чтобы не повредить кабель. При установке нагревательных матов под плитку недопустима их укладка в два слоя

Также важно следить за тем, чтобы между соседними кабелями было расстояние не меньше 5 см, а до стен – минимум 10 см.

Устройство теплого электрического пола под плитку подразумевает присутствие в системе терморегулятора. Он устанавливается на стене в отверстие, которое делают при помощи дрели со специальной насадкой

При выборе места монтажа терморегулятора следует учитывать возможность подключения термодатчика и проводов от сети.
Между витками нагревательного кабеля устанавливается датчик температуры. Его укладывают в гофрированную трубку, которая защищает от негативного воздействия, создаваемого стяжкой и напольным покрытием. Датчик температуры ведут к терморегулятору через предварительно прорубленную штробу в стене.
Измеряют рабочее сопротивление кабеля, которое должно полностью соответствовать тому, которое указано в паспорте изделия. Максимальное отклонение от нормы – 10%.

Место укладки датчика температуры фиксируют плиточным клеем и ждут, пока он высохнет.
Концы кабеля подключаются к терморегулятору по схеме, которая обозначена в паспорте устройства. Также к нему присоединяют питающуюся от сети проводку.
Устройство теплого пола под плитку подразумевает применение специального клея, который предназначен для монтажа данного напольного покрытия. Раствор готовят согласно указанным на упаковке пропорциям. Плиточный клей наносят специальным шпателем, устраняя возможные пустоты или щели. Толщина слоя из раствора – 10 мм.
На еще влажный клей укладывают плитку. Эксплуатацию системы можно начинать после полного высыхания раствора. Этот термин указан производителем на упаковке.

Электрический теплый пол

Нагревательные напольные системы примечательны своим разнообразием, от этого зависит и технология их устройства. В ситуации, когда в помещениях укладывают плиточные полы, из всех существующих видов электрических нагревателей применяются следующие:

• кабельные нагревательные маты;
• сетки из отдельных угольных стержней;
• кабельные системы.

Помимо вышеперечисленных существуют еще нагреватели пленочного типа. Однако, монтаж инфракрасного пленочного теплого пола осуществляется под финишные покрытия сухим способом, устройство стяжки или нанесение клеящей смеси для кафеля не рекомендуется.

Прокладывать кабельные системы в ванной под плитку имеет смысл только тогда, когда вы устраиваете такое же отопление во всей квартире, поскольку технология устройства кабельных контуров предусматривает заливку стяжки. Это усложняет процесс и растягивает его во времени, раствору потребуется для полного застывания 28 дней, только потом можно класть кафель. Гораздо удобнее положить теплый пол без стяжки, используя в качестве греющих элементов кабельные маты или стержневые нагреватели. Технология тут проста:

• на подготовленном основании раскатывается термомат или сетка из стержневых элементов и надежно фиксируется. Не следует размещать нагреватели в полу под ванной, стиральной машиной или мебелью. Это не имеет смысла, кроме того, изделия могут выйти из строя от перегрева.
• устанавливается терморегулятор и датчик температуры на места, подготовленные еще до того, как стелить теплый пол. Дальше осуществляются все подключения в соответствии со схемой, прилагаемой к изделию, проверяется сопротивление контура.
• при монтаже в комнате с повышенной влажностью клеящая смесь для плитки наносится в 2 слоя. Сначала ложится первый слой, покрывающий кабель или угольный стержень, ему дают время застыть. Затем поверхность покрывается гидроизоляционным составом, и только потом можно наносить второй слой клея и укладывать плитку на пол.

В комнатах с нормальной влажностью, например, кухне, класть клеящую смесь в 2 слоя с гидроизоляцией не нужно, достаточно нанести плиточный клей 1 раз толщиной не менее 20 мм над кабелем. Операцию по нанесению следует производить пластмассовым зубчатым шпателем, чтоб не повредить изоляцию проводов.

По истечении времени, отведенного на застывание клея инструкцией, напольное отопление можно включить и эксплуатировать.

Электрический пол

Это ещё один вариант. В выборе подходящей системы, учитывайте толщину будущей стяжки, заливающейся поверх неё. Изделие имеет вид нагревательного кабеля. Укладывается произвольно, чаще зигзагом или спиралью. Также в продаже есть уже готовые маты, на которых кабель зафиксирован с помощью специальной сетки. Данный вариант годится для монтажа в стяжку небольшой толщины. Питание система получает от общей электросети. Предусмотрите надежную изоляцию составляющих.

Преимущества:

• установка с любым напольным покрытием;
• регулировка степени нагрева при наличии датчиков тепла;
• занимает меньше места, чем водяной.

Электрический теплый пол не требует много пространства

Помимо обычного кабельного пола, выделяют его более совершенный подвид – инфракрасный.

Выбор мощности нагревателей

В зависимости от типа помещения, в котором планируется уложить электрический теплый пол, будет зависеть его мощность. Сначала определяется полезная площадь, то есть та, под которой будет уложен теплый пол.

Расположение датчика теплого пола

Если данный тип обогрева в комнате основной, то он должен занимать не менее 70% ее площади. В среднем для обогрева комнаты необходимо 110-220 Вт/м2. Для ванны и лоджии потребуется большая мощность, для кухни или жилой комнаты она может быть меньше.

Лучше всего, когда система обогрева будет работать на 75% своей мощности, это значительно увеличит срок ее службы.

Пример расчета

22

Удельная мощность кабеля должна быть в пределах 100-160 Вт/м2.

Если брать по минимуму, то мощность теплого пола должна составлять 1,4 кВт, а в случае максимума — 2,24 кВт.

При использовании кабеля, его рекомендуется устанавливать как основное отопление.

Если приобретается кабель с мощностью 20 Вт/м, то для обогрева комнаты понадобится 70 или 112 м. Кабель продается фиксированными отрезками и чтобы набрать необходимую длину, он соединяется специальными муфтами. Расчет нагревательных матов и инфракрасной пленки проводится по такому же принципу.

Теплый электрический необходимо укладывать только на той площади комнаты, где нет громоздкой мебели и других больших предметов, иначе под ними кабель будет перегреваться и быстрее выйдет из строя.

Вариант #1 – водяной теплый пол

Особенности технологии обустройства

Сами трубы могут быть подключены к отдельно стоящему бойлеру либо централизованному отоплению. Этот вид подогрева применим как в качестве основного источника тепла, так и дополнительного.

Схема устройства системы, где: 1 – слой термоизоляции, 2- армирующая прослойка, 3 – контуры труб, 4 – устройства для ввода и регулировки температуры, 5 – бетонная стяжка, 6 – самонивелирующая стяжка (выполняется в случае необходимости), 7 – финишное покрытие

Технология монтажа водяного пола включает ряд этапов:

• Выкладывание на подготовленное базовое основание фольгированного утеплителя;
• Укладка арматурной сетки для фиксации водопроводных труб;
• Монтаж системы из металлопластиковых труб;
• Заливка песчано-цементной стяжки;
• Укладка плитки на клеющий состав.

Слой термоизоляции призван свести к минимуму расход тепловой энергии на нагрев базового основания. Фольгированный утеплитель, отражая тепло, будет перенаправлять поток вверх для обогрева помещения.

Особо актуально соблюдение этого условия при проектировании теплого пола в комнатах, расположенных на первых этажах, под которыми размещены неотапливаемые подвальные помещения.

Достоинства и недостатки данной системы

Правильно выполненная бетонная стяжка, скрывающая под собой контуры водопроводных труб, выполняет две функции:

• Выступает надежной основой для укладки твердого покрытия типа керамогранит или плита.
• Выполняет роль мощного аккумулятора тепловой энергии.

Нагреваясь от проложенных в ней металлопластиковых труб, бетонная стяжка равномерно распределяет тепло, передавая ее керамической плитке.

Теплый пол, функционирующий за счет циркулирующей по трубам воды, по праву можно считать экономически выгодным вариантом

Существенным недостатком этого типа пола является его толщина. Только цементная стяжка «съедает» 30-60 мм высоты. В условиях стандартных квартир, для которых не характерны высокие потолки, «украденные» сантиметры сразу будут заметны.

Кроме того, стяжка заливается не на один десяток лет. И обеспечить доступ для визуального осмотра и профилактики отопительной системы не представляется возможным. В случае протечки и проведения ремонта необходимо будет демонтировать не только плиточное покрытие, но и бетонную стяжку.

Общая толщина «слоеного пирога» при обустройстве теплого пола водяного типа получается значительной и составляет как минимум 70-100 мм

Специалисты не рекомендуют устанавливать его в многоэтажных домах советских построек, поскольку применяемые в те времена межэтажные перекрытия не предусмотрены для повышенных нагрузок, которую будет создавать массивная теплоаккумулирующая стяжка.

Планируя подключать водяной пол к централизованной системе отопления, будьте готовы, что не многие компании дают разрешение на забор тепла из отопительных стояков, поскольку это может нарушить ее сбалансированность. Да и при подключении системы помимо основных расходов потребуется установка дорогостоящего оборудования регулировки.

Это объясняется тем, что температура воды в радиаторах отопления и контурах напольного подогрева значительно отличается.

А вот для обладателей частных домов водяной теплый пол – идеальное решение. Ведь они не связаны пространственными ограничениями и для установки системы не требуется прохождения никаких согласовательных процедур. Достаточно, придерживаясь рекомендаций производителя, установить оборудование. А в дальнейшем поддерживать давление в системе и циркуляцию в контуре, а также контролировать температуру и качество теплоносителя.

Рассчитать параметры водяного теплого пола можно с помощью нашего онлайн-калькулятора:

Температура подачи, oC.
Температура обратки, oC.
Шаг трубы, м.	0.050.10.150.20.250.30.35
Труба	Pex-Al-Pex 16×2 (Металлопластик)Pex-Al-Pex 16×2.25 (Металлопластик)Pex-Al-Pex 20×2 (Металлопластик)Pex-Al-Pex 20×2.25 (Металлопластик)Pex 14×2 (Сшитый полиэтилен)Pex 16×2 (Сшитый полиэтилен)Pex 16×2.2 (Сшитый полиэтилен)Pex 18×2 (Сшитый полиэтилен)Pex 18×2.5 (Сшитый полиэтилен)Pex 20×2 (Сшитый полиэтилен)PP-R 20×3.4 (Полипропилен)PP-R 25×4.2 (Полипропилен)Cu 10×1 (Медь)Cu 12×1 (Медь)Cu 15×1 (Медь)Cu 18×1 (Медь)Cu 22×1 (Медь)
Напольное покрытие	ПлиткаЛаминат на подложкеПаркет на фанереКовролин
Толщина стяжки над трубой, м.
Удельная тепловая мощность, Вт/м2
Температура поверхности пола (средняя), oC
Удельный расход теплоносителя, (л/ч)/м2

На данном видео Вы можете увидеть типичные ошибки при монтаже системы водяного теплого пола:

Какой пол можно укладывать под плитку?

Как мы уже описали выше керамическая плитка обладает отличными теплоизоляционными свойствами, а также керамическая плитка довольно неприхотлива к нагревательным элементам, которыми могут быть:

• Водяной пол;
• Электрическим пол;

Водяной теплый пол – схема при которой горячая вода будет циркулировать по трубам, трубы могут быть, как металлопластиковые, так и  медные. Подключение труб производится, как к центральному отоплению им может послужить бойлер или печь (в своем доме), если это квартира, тогда отличным решением будет произвести подключение к теплоцентрали.

Схема работы водяного теплого пола под плитку

При выборе водяного теплого пола под плитку, обратите внимание, что его обслуживание и содержание в дальнейшей перспективе обойдется Вам дешевле своих аналогов, однако придется затратиться на его установку/монтаж.  Электрический теплый пол – наиболее популярное решение для отопления пола, принцип действия заключается в специальном электрическом кабеле, который раскладывается на всю поверхность пола в результате нагревания которого происходит нагревание поверхности

 Существует несколько способов укладки теплого пола:

 Электрический теплый пол – наиболее популярное решение для отопления пола, принцип действия заключается в специальном электрическом кабеле, который раскладывается на всю поверхность пола в результате нагревания которого происходит нагревание поверхности.  Существует несколько способов укладки теплого пола:

1. С помощью нагревательных матов;
2. Кабельный тип укладки;
3. Пленочный тип укладки;

Схема укладки электрического пола
