Теплый пол под ламинат на бетонный пол – схема комфорта для вашего дома

Выбор теплого пола под ламинат

С появлением на рынке, ламинат постепенно стал вытеснять традиционный деревянный пол. Причиной тому является относительная дешевизна нового покрытия и белее высокие эксплуатационные характеристики. Отделка поверхности под древесину придает ламинату эстетичный и презентабельный внешний вид.

Основные разновидности теплого пола представлены тремя основными конструктивными решениями:

водяной – жидкий теплоноситель циркулирует по регистру из труб, размещенному в бетонной стяжке на черновом полу. Обращение обеспечивается циркуляционным насосом, контроль температуры производится регулировкой температуры обратки в смесительно узле контура;

Обогрев финишного покрытия производится опосредовано через стяжку из цементно – песчаного раствора. Водяной теплый пол может служить до 50 лет, если для регистра используется бесстыковая пластиковая труба;

инфракрасный теплый пол представляет собой трехслойную пленку. Между двумя защитными слоями установлены излучатели. Принцип действия такой же, как у солнечного света – производится нагрев предметов, на которые попадает излучение, и уже от них прогревается воздух в помещении.

Многочисленные исследования не установили какого-либо вредного воздействия инфракрасных лучей на организм человека или животных. Более того, они способны оказывать антибактерицидное действие на окружающее пространство. Интенсивность излучения, а, следовательно, и степень нагрева пола регулируется с пульта управления с использованием термодатчика под полом;

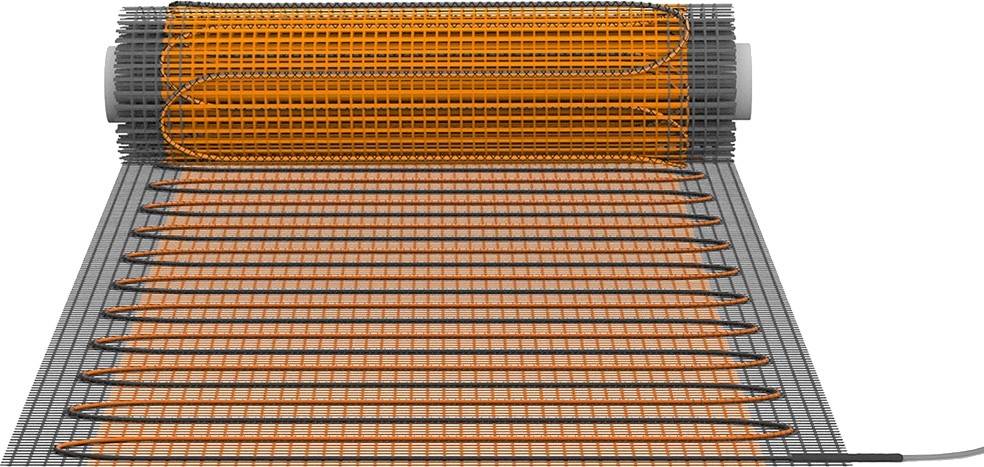

кабельный теплый пол – нагрев поверхности может осуществляться греющим кабелем. Рынок предлагает специальные основания с готовыми кабельными каналами, а также рулонные устройства, в которых нагреватель размещен между слоями защитной пленки. Основными недостатками считается ненадежность клеммных соединений и относительная дороговизна, как при обустройстве, так и при эксплуатации. Применение таких теплых полов имеет ограниченный характер.

Когда возможна укладка под ламинат

Прежде чем пытаться соединить обогрев и покрытие ламинатом нужно изучить все нюансы.

Ламинат включает две части: полимерная лицевая сторона и панель МДФ, то есть основа. Именно состав МДФ представляет опасность. В нем содержится формальдегид. Но из-за небольшой концентрации покрытие опасений не вызывает. Но при нагревании небольшое количество вещества все-таки может выделяться в окружающее пространство. Мастера и эксперты утверждают, что это совершенно не угрожает здоровью.

Но, чем выше температура нагрева, тем больше объем формальдегида. Его действие в такой ситуации может спровоцировать головные боли, тошноту, воспалительные процессы органов дыхания.

Производители, которые дорожат своим авторитетом, внимательно отслеживают уровень опасного компонента, давая гарантии безопасности. Так, не получится приобрести дешевый и одновременно безопасный материал.

Теплый электрический пол под ламинат чаще всего выполняется в инфракрасном варианте, намного реже – в кабельном. В целом проводить укладку ламината с отапливаемым полом безопасно.

Водяная система обогрева

Водяной тёплый пол представляет собой тепловой замкнутый контур, размещённый под укрывным напольным материалом и подключенный к индивидуальному источнику отопления.

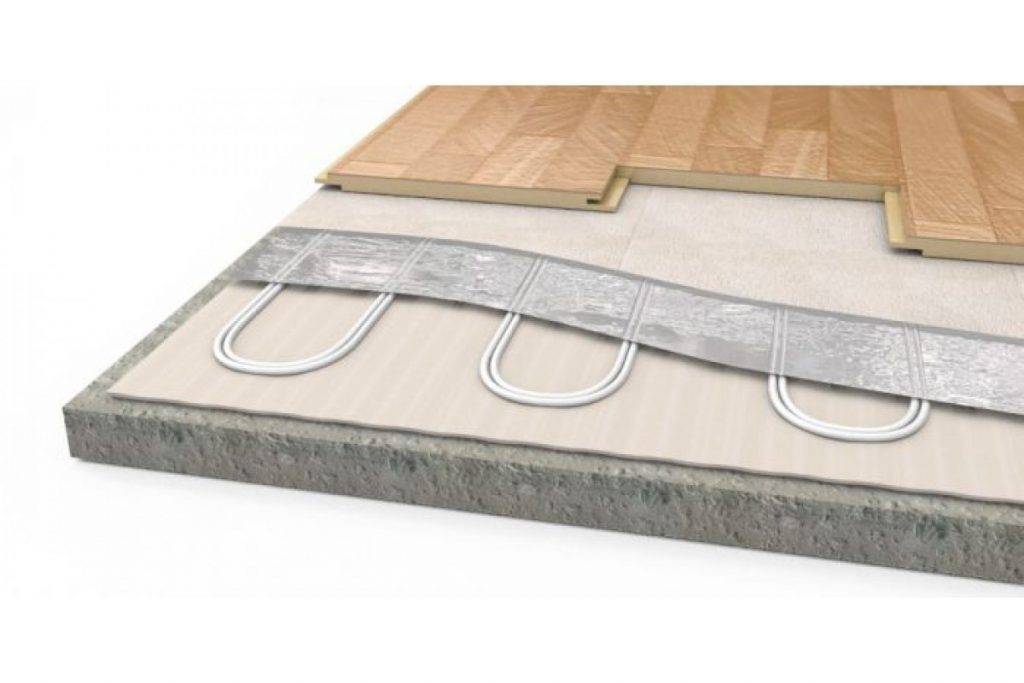

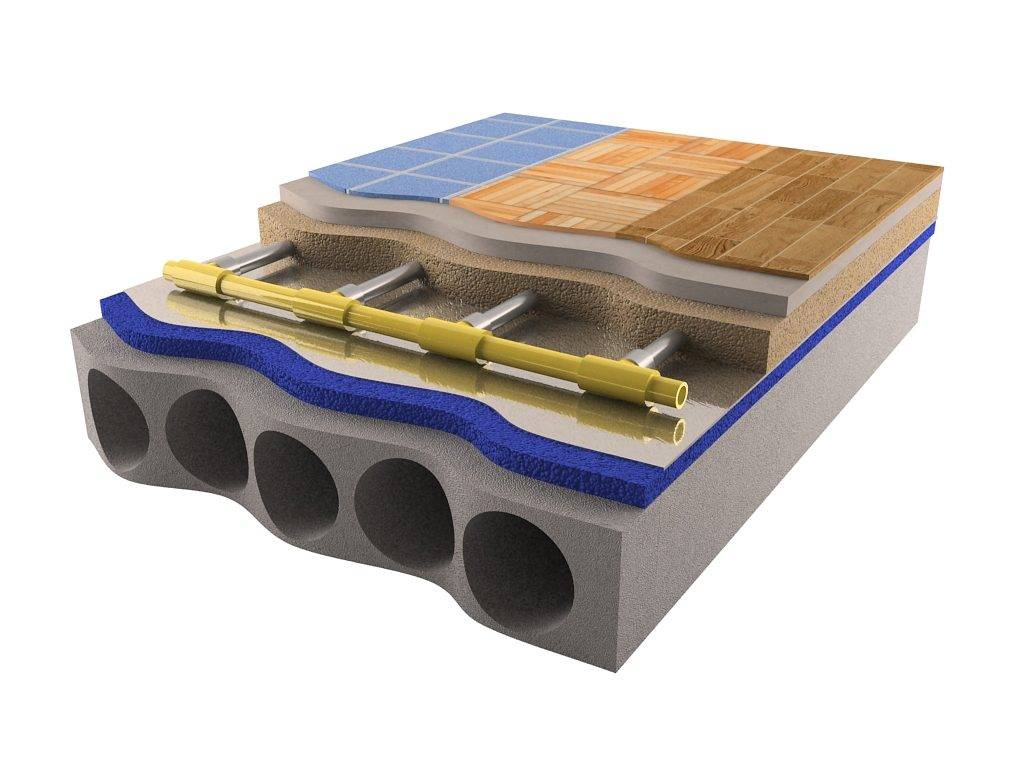

Водяной теплый пол в разрезе

Такая система обогрева не считается оптимизированной в силу многих причин:

  1. Она не всеохватывающая, потому что подходит для обустройства лишь в частных домах и квартирах, имеющих собственное отопление. Естественно, её можно смонтировать и в квартирах с централизованным отоплением, но это нецелесообразно, так как хозяева не смогут настроить желаемый температурный режим, а будут всецело зависеть от теплоносителя, подаваемого теплоснабжающей компанией на дом.
  2. Классическая схема устройства предусматривает бетонную монолитную стяжку как минимум 50 мм сверху и снизу труб. Если сюда добавить диаметр самих труб и толщину утеплителя, то получится, что под водяной тёплый пол нужна выемка. Старый пол нужно демонтировать, углублять насколько возможно и укладывать весь пирог. То есть пол придётся поднимать в любом случае, что не всегда допустимо санитарными нормами по высоте жилых помещений, ещё это требует переделки некоторых конструктивных элементов, например, дверных проёмов.
  3. К тому же устройство водяного обогрева — не только подключение контура к подаче и обрату. Потребуется установка дополнительного оснащения по регулировке температуры, которая существенно отличается от уровня прогрева радиаторов и контроля над обеспечением непрерывной циркуляции теплоносителя по контуру, а это повлечёт за собой немалые затраты.
  4. Нельзя оставить без внимания и возможный ремонт — демонтаж повреждённых участков, замену элементов системы и её новый запуск. Самостоятельно без привлечения специалистов сбалансировать систему заново будет проблематично, так что ремонт водяной конструкции потребует больших затрат.

Можно обустроить систему водяного обогрева по «сухой» технологии, то есть без заливки бетонной стяжки, используя металлопрофильные теплообменные пластины.

Но эффективность такого водяного тёплого пола под ламинат, будет гораздо меньше, поскольку именно стяжка служит отличным аккумулятором тепла.

Отсюда вывод: водяной тёплый пол отличается надёжностью (так как сама система скрыта от прямого вмешательства под бетоном) и недорогой эксплуатацией, учитывая разницу в цене энергоресурсов. Однако подходит не для всех помещений, а сложность системы, наличие коллекторных узлов и насосов, масштабность работ и внушительная их стоимость ставят под сомнение экономичность устройства и использования водяной конструкции.

Особенности устройства

  1. Чтобы пол в дальнейшем не скрипел, а замки не испытывали лишнюю нагрузку, основа должна быть идеально ровной – не больше полутора миллиметров перепада. Отчасти неровности компенсирует подложка, если она есть.
  2. Под низкой мебелью и коврами теплый пол не кладут во избежание перегрева этих участков. Допустимая ширина «холодной зоны» – 0,3 метра. Если зоны слишком большие, пол будет прогреваться неравномерно, возможна деформация покрытия.
  3. Для теплых полов зазор между досками и стенами увеличивают до десяти сантиметров.
  4. Расстояние до отопительных приборов (камин, радиатор) – не меньше 20 см, до электропроводки – не меньше пяти.
  5. Максимальная температура нагрева покрытия – 27 градусов (ISO/TS, ст. 13732-2:2001). Температуру на регуляторе проставляют с запасом. Для 27 градусов на поверхности – от 32 до 40.
  6. Термодатчик с проводами укладывают в гофрированной трубе. Терморегулятор следует располагать на стене как можно ближе к теплому полу.
  7. Нельзя одной и той же секцией прогревать участки с разной температурой (например, комнату и лоджию).
  8. Нельзя использовать для монтажа металлический крепеж.
  9. Укладка производится только при плюсовой температуре.
  10. Необходимо заземление системы.

Виды утеплителя

Можно использовать следующие виды утеплителя, чем утеплить пол под линолеумом:

  • пеноплекс;
  • изолон.

Утеплитель пеноплекс выделяется прочностью и длительным сроком эксплуатации. Данный материал часто применяется для утепления различных поверхностей. Толщина этих плит небольшая, поэтому подъем уровня пола происходит на незначительную высоту (подробнее: «Как утеплить пол пеноплексом – проверенные способы»).

Изолон – это пенополиэтилен с закрытой ячеистой структурой. Обладает прекрасными характеристиками:

  • высокие показатели теплоизоляции;
  • пароизоляционные качества;
  • водонепроницаемый;
  • безопасен;
  • долговечен.

К тому же стоимость изолона невысокая.

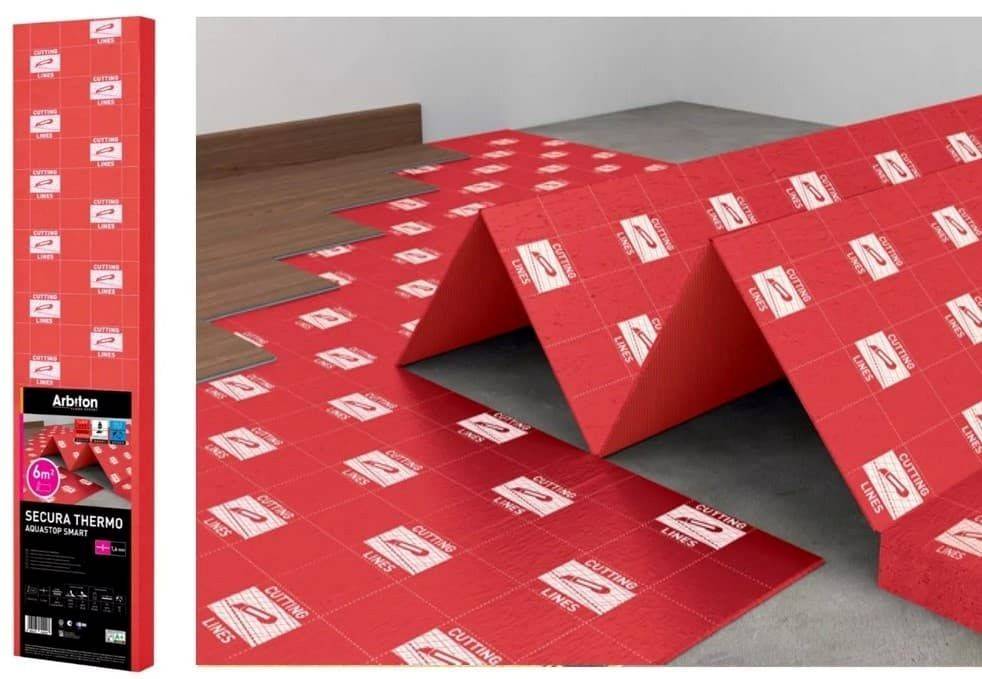

Существует два вида: не фольгированный и фольгированный утеплитель под линолеум.

Виды материалов для гидроизоляции пола

Окрасочная изоляция

Такие составы можно применять для гидроизоляции при утеплении деревянного и бетонного пола. Мастики на силиконовой, акриловой, каучуковой, полимерной основе наносятся на поверхность с помощью кисти или валика. Слой такой изоляции составляет 3-6 миллиметров.

Обмазочная изоляция

Очень распространена и применяется для защиты внутренних и внешних поверхностей от влаги. При нанесении образует монолитный слой высокой плотности. Представляет из себя битумно-полимерную основу с добавлением растворителей и добавок повышающих пластичность. Очень надёжно защищает обработанное основание пола. Используемая при утеплении полов обмазочная изоляция, значительно повысит эффективность утеплителей.

Оклеечная гидроизоляция

Выпускается в виде рулонов и представляет собой прочное стекловолокнистое основание покрытое битумно-вяжущим составом с добавлением полимеров. Очень проста в монтаже. С одной стороны имеется самоклеящаяся основа. Укладку такой гидроизоляции для утепления можно выполнить своими руками без использования профессионального оборудования и инструментов. Ценовая доступность дополняет преимущества оклеечной изоляции.

Электрический пол под ламинат – делаем сами

Любую электрическую систему можно сделать примерно в такой последовательности:

  1. подготовка основы;
  2. обустройство гидроизоляции;
  3. обустройство теплоизоляции;
  4. укладка элементов нагревания;
  5. установка температурного датчика, подключение регулятора тепла;
  6. тестовая проверка работы обогрева;
  7. формирование стяжки – мокрой или сухой;
  8. монтаж подложки;
  9. укладка ламината.

Монтаж своими руками

Стяжка бетоном требуется при укладке кабеля или термоматов. Когда стяжку залить не получается, например, на деревянный пол, то на основания кладут ДСП или доски, оставляя между ними свободное пространство.

Далее проводится монтаж металлических листов с канавками. В них ставится провод нагрева. Фанера укладывается на пленочную систему тогда, когда сверху планируется класть плитку или другой материал с большим весом.

Монтаж инфракрасного пола

Чтобы провести монтаж пленочной системы, нужны такие материалы и инструменты:

  • инфракрасная пленка;
  • теплоизоляция без фольги;
  • зажимы;
  • регулятор температуры;
  • пассатижи;
  • скотч;
  • ножницы;
  • изоляция битумная;
  • провода;
  • отвертка.

Этапы проведения работ:

  1. Демонтаж старого финишного покрытия.
  2. Выравнивание основания. При необходимости требуется самовыравнивающая смесь.
  3. Тщательная очистка чернового пола от песка, пыли, мусора.
  4. Укладка теплоизоляции, листы которой соединяются скотчем.
  5. Монтаж пола с обогревом. Термопленку разрезают на отрезки нужной длины ножницами. Пленку кладут на изоляцию медной шиной вниз. Разрезать можно в любом месте, главное, не трогать нагревательные элементы.
  6. Соединение отрезков пленки друг с другом скотчем.
  1. Подключение системы. Противоположные концы шины изолируются специальным изолирующим скотчем. Пассатижами к пленке прикрепляются зажимы контактов. К зажимам прикрепляются провода по схеме, обязательно изолируются с обеих сторон. В теплоизоляции формируют углубления – для зажимов и проводов. Это позволяет покрытию не вздыбливаться в определенных местах.
  1. Монтаж терморегулятора. К нему крепят провода в соответствии с инструкцией и схемой.
  2. После монтажа обогреваемого пола реализуется укладка ламината.

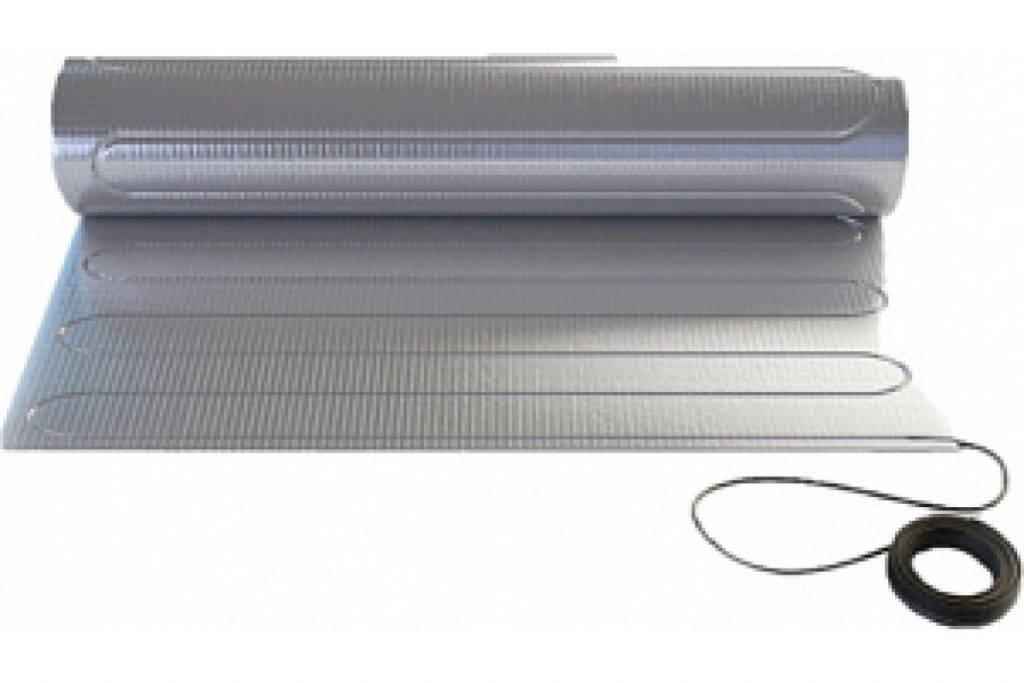

Технология монтажа на примере кабельных систем

Перед тем как приступать к монтажу пол выравнивается, для него делается стяжка из цемента и песка толщиной не больше 0,3 см. Когда нужно, дополнительно кладется теплоизоляция. Высыхание стяжки займет 3 дня. После этого проводится закрепление демпферной ленты, потом терморегулятора в выбранном месте. Кабель кладут строго по инструкции на упаковке.

После завершения работ снова формируется стяжка 3 – 10 см в толщину. Полностью высохнет она только спустя месяц. Только потом кладут финишное покрытие.

Установка кабельной конструкции

Основное требование к ламинату – способность проводить тепло. Для этой цели панели имеют специальные отверстия. Процесс монтажа включает такие этапы:

  1. Обрезание гребня на досках в первом ряду.
  2. Укладка первой панели в самом дальнем от двери углу.
  3. Формирование первого ряда.
  4. Формирование второго и последующих рядов, их соединение с предыдущими.
  5. Демонтаж клиньев.
  6. Монтаж плинтусов.

Какой теплый пол лучше уложить под линолеум

Теплые полы берут энергию для обогрева из разводки центральной отопительной системы или из бытовой электрической сети. Исходя из этого, в домах и квартирах можно установить под деревянный (либо бетонный) пол две конфигурации теплого пола – электрический и водяной.

Выбирая, какой теплый пол под линолеум укладывать, особое внимание следует обратить на температурный режим эксплуатации

Это связано с тем, что линолеум очень восприимчив к интенсивному нагреву, к тому же, важно производить обогрев равномерно и плавно

Инфракрасный теплый пол лучше всего подходит для обогрева деревянного пола под линолеумом. Благодаря высокому КПД такой теплый пол под линолеум обогревает только людей и предметы, но не весь объем воздуха в комнате.

Пленочный теплый пол отличается универсальностью, и установить его своими руками достаточно просто. Эта система сочетается со всеми типами линолеума и не оказывает негативного воздействия на внешний вид и характеристики покрытия. Это обусловлено плотным расположением проводниковых полосок, что делает невозможным перегрев линолеума.

Система водяного теплого пола также отлично сочетается с линолеумом на деревянном полу, кроме того, представленная конструкция позволяет существенно сэкономить на электроэнергии. Водяной пол нагревается до 50-55°C, а линолеум начинает деформироваться при 57°C, также такая система обогрева равномерно распределяет тепло и легко может быть установлена своими руками. Единственный недостаток водяного обогрева выражен в том, что базовый пол придется поднимать на 10 см.

В отличие от водяного пола, стержневой и кабельный лучше не применять в сочетании с линолеумом, который будет укладываться на бетонный пол. Это связано с неравномерностью распределения обогрева, что может привести к нарушению формы и последующей деформации линолеумного покрытия. У водяного теплого пола здесь имеется неоспоримое преимущество.

Известные производители тёплых полов под ламинат

Электрический тёплый пол под ламинат представлен во продаже от десятков производителей. Согласно отзывам потребителей, лучшая продукция рассматриваемой категории предлагается следующими производителями:

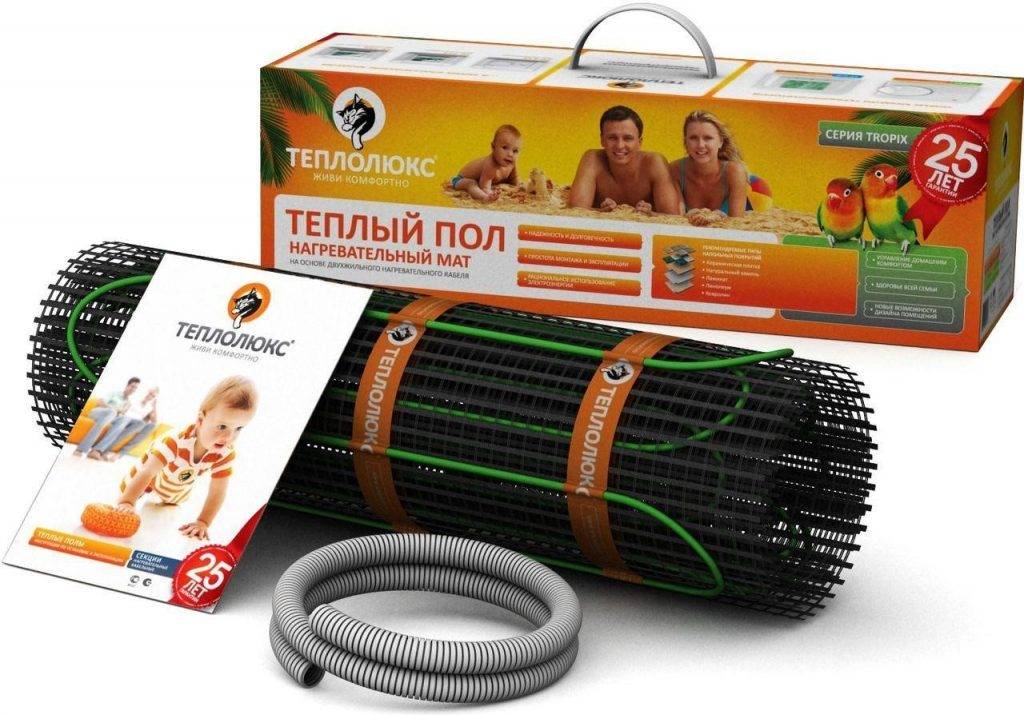

«Теплолюкс». Известный отечественный производитель, предлагающий продукцию эконом-класса.

В ассортименте завода имеются как кабельные греющие изделия, так и готовые маты.

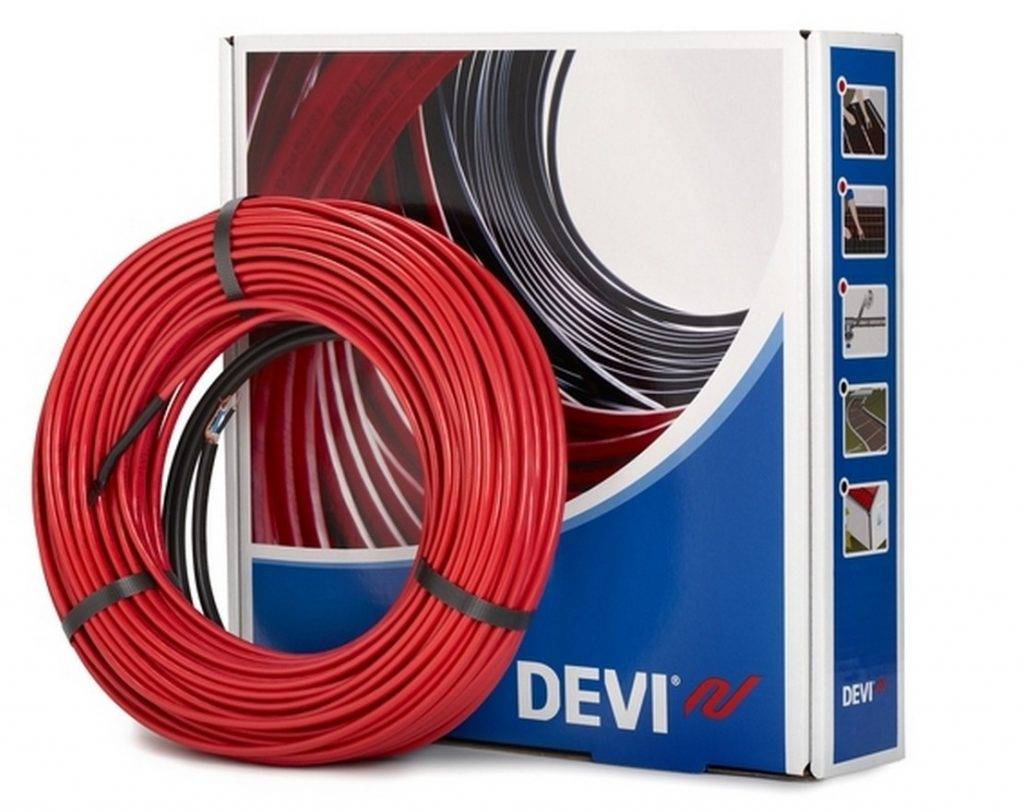

Devi – крупный производственный концерн из Дании.

Все товары бренда сопровождаются гарантией на протяжении 20 лет.

Греющие кабели отличаются не только высоким уровнем теплоотдачи, механической прочностью, надёжностью и долговечностью, но также экономией электроэнергии.

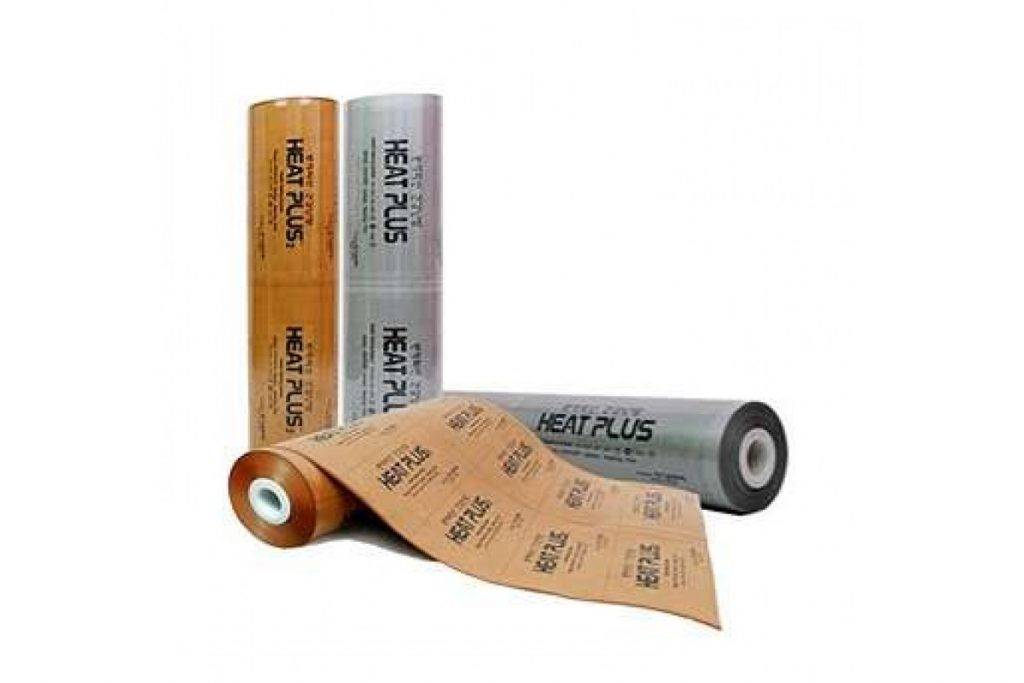

Heat Plus – южнокорейский производитель поставляет на российский рынок инфракрасные плёнки, которые имеют толщину менее 1 мм.

Все греющие элементы снабжается карбоновыми отопительными приборами, которые отличаются пожаробезопасностью, а также эффективностью и долговечностью.

Rehau – самый известный в рейтинге производитель греющих кабелей.

Многофункциональный концерн был основан в Германии более 100 лет назад, а на территории нашей страны работают несколько собственных профильных заводов данного бренда.

Продукция предприятия реализуется через сеть официальных дилеров, которые также оказывают полноценную поддержку и сервисное обслуживание проданных товаров.

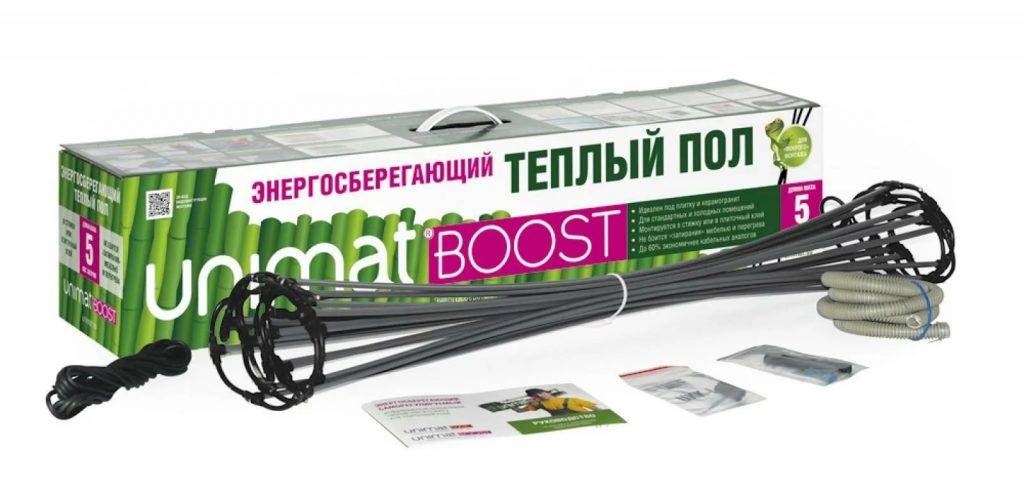

Unimat – ещё один производитель тёплых полов из Южной Кореи.

Компания сосредоточена на выпуске стержневых карбоновых изделий.

Вся продукция бренда сертифицирована к применению на территории РФ, адаптирована под стандарты и промышленную частоту электрических розеток.

Потребитель может выбрать стережёные карбоновые нагреватели с разным уровнем мощности, оснащённые собственными терморегуляторам и высокочувствительными датчиками температуры.

Рейтинг, приведённый выше, является субъективным. Он основан на реальных отзывах клиентов перечисленных компаний. Таким образом, он является рекомендательным и не может быть использован как прямое указное к покупке рассматриваемой продукции.

При покупке тёплого пола, необходимо проверить паспорт качества на предлагаемое изделие, а также сертификат соответствия. В таких ситуациях, заинтересованное лицо ограждает себя от риска приобретения подделки. Кроме того, в официальной сопроводительной документации указываются все технические характеристики оборудования, что позволит подобрать наиболее подходящее для конкретного помещения устройство.

Рекомендации для самостоятельной поэтапной работы с установкой инфракрасного тёплого пола под ламинат

Каждый хозяин частного дома мечтает сделать в нём ремонт. Его причины могут быть разные: покупка вторичного дома, долгое проживание в имеющемся жильё (более 20 лет) или просто-напросто обновление интерьера. Важную роль в процессе ремонта играет замена старых деревянных полов. В настоящее время вся сложность при выборе напольного покрытия заключается в выборе из широкого спектра представленных марок продукции. При этом специалистами рекомендуется укладывать на пол ламинат. Почему? Материал включает специальную технологию его создания, поэтому ламинат не требуют специфического ухода, обладает эстетичным внешним видом, имеет длительный срок эксплуатации и устойчив к влажной уборке.

С развитием технологий и доступностью их освещения, владельцы частных домов прибегают к поиску технических решений, которые помогут не только украсить их жилье и улучшить качество жизни человека за счёт встроенной системы подогрева в пол, но и не испортят его.

В решении данного вопроса поможет укладка под ламинат специального устройства на деревянную основу, которое придаст комфорта человеку при его эксплуатации. Как же выполнить установку данного элемента самостоятельно? Для этого мы собрали всю полезную информацию в данной статье с пошаговыми фотографиями для наглядности.

Инструкция по монтажу

1. Подготовка:

  • Снять старое напольное покрытие и выровнять, плоскость должна быть чистой и сухой. При необходимости демонтировать трубы и радиаторы.
  • Уложить тонкий слой пароизоляции, располагая полотна с захлестом на 15-20 см. Закрепить при помощи скотча.
  • Сверху расположить плотный теплоизоляционный материал отражающей стороной вверх, прикрепить двухсторонним скотчем. Соединить термополосы между собой. Для инфракрасного пола нельзя использовать подложку на основе алюминиевой фольги.
  • Определить место для терморегулятора. Он должен находиться рядом с проводкой. Если проектом предусмотрен встраиваемый прибор, то для него и подводящих проводов в бетоне делаются штробы. Для накладного прибора требуется установка пластикового короба.

2. Укладка:

  • Разрезать на части инфракрасную пленку. При ширине 0,5 м допускается максимальная длина полотна 13 м, для 0,8 – 10, для 1 – 7 м. Чтобы количество разрезов и точек подключения было минимальным, рекомендуется располагать термополосы по длине помещения.
  • Уложить термопленку медной стороной вниз, отступив от стены на 50-100 мм. Допустимое расстояние между элементами составляет не менее 10 мм, нельзя накладывать их друг на друга. Чтобы сократить длину проводов, полосы желательно располагать контактами к той стене, на которой запланирован терморегулятор.
  • Прикрепить полотно к термоотражающему материалу малярным скотчем. Это делается для того, чтобы в дальнейшем не допустить смещения при монтаже ламината на бетонный пол. Боковые срезы закрепить скобами или саморезами.

3. Размещение проводов.

Их укладывают параллельно полосам и закрепляют в точках прохождения медных прожилок пленки. Места соединений вывести под монтажный короб или под плинтус и заизолировать. Для большей безопасности медные концы проводников залить силиконовым герметиком.

4. Подключение к сети.

Присоединить провода к терморегулятору. Для этого удобно использовать жилы разного цвета. Датчик температуры пола установить поблизости от терморегулятора и закрепить скотчем на темной стороне пленки. Кабель от прибора желательно уложить в гофрированную трубку.

Запустить терморегулятор и подождать несколько минут. За это время все сегменты должны прогреться. Если обнаружились холодные участки, нужно проверить их подключение. При помощи тестера провести дополнительный контроль всех срезов и соединений.

5. Заземление.

Операция проводится с фольгированным скотчем, которым закрепляют полотно по всей длине и диагонали. Клейкий конец закрепить на проводе.

6. Защита от повреждений.

Для этой цели используется пленка из вспененного поливинила.

7. Размещение ламинированных панелей.

После проверки системы и устранения всех неполадок можно приступать к укладке финишного покрытия. Подложка под него не требуется.

Советы по монтажу

1. Составьте план работ. Любые сомнения и вопросы лучше прояснить сразу с помощью профессионалов. Можно также воспользоваться компьютерными программами.

2. Для укладки своими руками выбирайте варианты, не требующие привлечения специалистов.

3. В каждой комнате устанавливается отдельная система отопления на перекрытие из бетона под ламинат. Например, нельзя одной секцией отапливать комнату и балкон.

4. Теплый пол не нужно монтировать в местах, занятых мебелью. Считается нормой, когда укрыто две трети площади помещения.

5. Разрезают термопленку только по специальным меткам.

6. Выполняя установку ИК-пола, не рекомендуется ходить по нему в обуви и ставить тяжелые предметы. Это может повредить полотно или соединительные провода.

7. Если бетонный пол граничит с сырым подвалом или грунтом, используют дополнительную гидроизоляцию.

8. Нельзя монтировать при помощи шурупов или гвоздей.

9. Запрещено размещать возле печки, камина или электрического обогревателя.

10. Не рекомендуется укладывать ИК-пленку при минусовой температуре.

11. В целях экономии проводов термодатчик лучше располагать в центральной части конструкции.

12. После монтажа ламината на бетон следует в течение трех дней поддерживать в помещении постоянный терморежим.

Стоимость пленочного пола

МаркаЦена, рубли
Thermo TVK-1302820-4150
Caleo GOLD 1701990-3250
Global Heating Film500-1800
Q-Term 220225-450
Caleo GRID1400-2530

Советы по выбору тёплого пола

Выбор качественного, эффективного, долговечного и экономичного тёплого пола – это непростая задача. Учитывая широкий ассортимент данного оборудования на рынке, владелец недвижимости может допустить ряд ошибок. Чтобы этого не произошло, перед покупкой тёплого пола, рекомендуется проверить следующие параметры:

Предельно допустимая толщина пирога пола, которая зависит от высоты помещения, а также максимальной нагрузки на плиты перекрытий и другие пролётные конструкции.

  • При необходимости добиться повышенной теплоотдачи, при условии, что высота помещения не является определяющим фактором, рекомендуется отдавать предпочтение кабельным тёплым полам вместо матов.
  • Экологичность оборудования – некоторые полимерные плёнки при нагревании могут выделать токсины, что ограничивает их применение в детских или медицинских учреждениях, а также если в доме или квартире проживают аллергики.

  • Механическая прочность тёплого пола – актуальна при установке тяжёлой мебели или оборудования поверх ламината.
  • Возможность раскроя матов без потери их эффективности и работоспособности.
  • Общая электрическая мощность, выделяемая на работу тёплого пола.

Необходимость обеспечения экономии электроэнергии – в данном случае. лучшим решением будет выбор инфракрасных плёнок.

Необходимость проведения мокрых работ при устройстве защитной стяжки. В случае, если потребителю необходимо просто перестелить ламинат в уже отделанном помещении, не следует покупать греющий кабель.

Одним из важнейших критериев выбора является известность бренда, а также наличие большого количества положительных отзывов от реальных пользователей о продукции компании на независимых форумах в сети.

Теплый пол: достоинства и недостатки

Ламинат – покрытие хоть и довольно красивое, но по сравнению с тем же паркетом кажется более холодным и неприятным, если по нему ходить босиком. Поэтому под ламинат рекомендовано укладывать систему теплых полов. Особенно это касается домов, расположенных в частном секторе, и квартир, находящихся на первом этаже, где холодный воздух снизу очень сильно охлаждает и напольное покрытие. Система теплого пола обеспечит комфортное проживание в таких помещениях всем членам семьи.

Укладка ламината на теплый пол

Водяной теплый пол под ламинат

Теплые полы – это система, обеспечивающая подогрев напольного покрытия, своеобразное отопление. Как ни странно, история этого способа подогрева насчитывает более 20 веков в общей сложности. Подобие современных систем использовалось для обогрева помещений еще в Древнем Риме и Корее в начале нашей эры. Конечно, об электричестве речи не шло, но тогда в некоторых домах печи строились таким образом, чтобы выходящие из них дым и горячий воздух проходили в специальных полостях под напольным покрытием и тем самым прогревали помещение снизу.

Теплый пол в древнем Риме

Сейчас технологии шагнули вперед – появились современные способы подогрева полов и все они обладают определенными достоинствами:

  • комфортные условия проживания в квартире за счет прогрева напольного покрытия и воздуха в нижней части комнаты;
  • незаметность системы для глаза;
  • возможность использования в любом помещении.

Теплый пол под ламинат

Недостатки у теплого пола практически отсутствуют. К ним можно отнести некоторую сложность монтажа (необходимо укладывать системы под покрытие, и если оно уже было ранее уложено, то его придется разбирать), а также возрастание счетов за коммунальные услуги – электричество или отопление, в зависимости от типа пола.

Именно поэтому речь в статье пойдет лишь об электрических типах теплого пола, использование которых не будет ограничиваться наличием разрешения от управляющей компании на установку. Да и монтаж их гораздо проще, чем водяных систем подогрева.

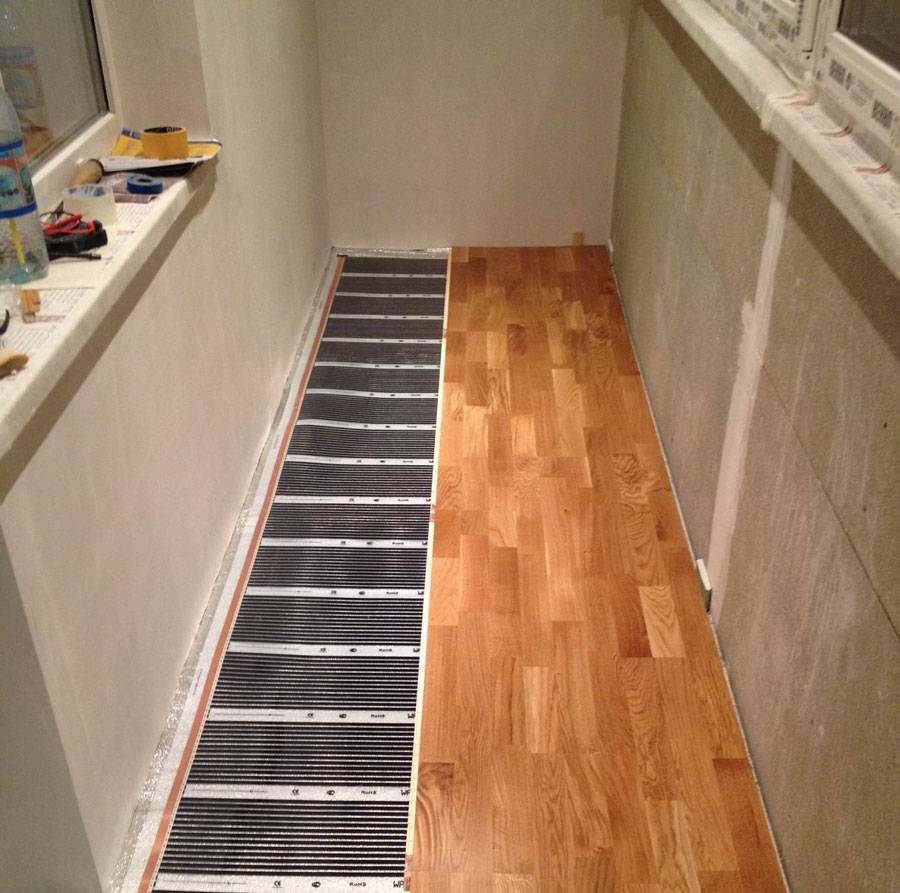

Укладка ламината поверх пленочного теплого пола

Пошаговая техника обустройства полового покрытия

Соблюдая все этапы, можно обустроить полы, которые долго будут служить и не испортятся через сезон.

Вначале проводятся подготовительные работы, и соблюдается общая инструкция по монтажу:

  • демонтаж старого напольного покрытия, зачистка до бетонной основы;
  • уровень пола значительно повысится, что надо учитывать при дальнейшем ремонте;
  • проводят заливку стяжкой, а лучшим материалом считается керамзит, сохраняющий тепло долгое время;
  • во избежание процесса коррозии стояк с горячей водой меняют на более безопасный, выполненный из полипропилена;
  • после этого впаиваются шаровые краны, которыми можно регулировать подачу горячей воды;
  • место впайки должно быть оптимальным, что позволит присоединить радиатор отопления в любой момент в случае отключения труб;
  • если теплый водяной пол подключается к системе центрального водоснабжения горячей водой, то в обязательном порядке монтируется тройник-переходник, к которому присоединяют: шланг из армированного материала, выводную трубу пола и смеситель.

Структура тёплого пола под ламинатной доской

Дополнительные советы

Ламинат в сочетании с ТП – хорошее решение для жилых домов. Чтобы улучшить его эффективность, нужно соблюдать такие рекомендации:

  1. Установка системы будет эффективнее, если ее поставить сразу во всех комнатах.
  2. При уходе за покрытием нужно стараться использовать как можно меньше воды, даже если покрытие влагостойкое.

Важно правильно ухаживать за покрытием

  • Использование теплого пола вместо традиционного отопления поможет избежать неравномерного прогрева воздуха и поднятия пыли.
  • Выбирать нужно только те модели ламината, которые разрешено производителем устанавливать поверх теплого пола.

Укладка теплого пола под ламинат на балконе

Стандартное покрытие представляет собой композиционный древесный материал, где связующим веществом является смола и присадки. Безопасная максимальная температура нагрева + 27С. При перегреве начинают выделяться вредные вещества, представляющие опасность для здоровья. Пересыхает, трескается поверхность ламели, нарушается геометрия.

Строительный рынок располагает качественным ламинатом класса Е1 или Е0, предназначенным для укладки на полы с подогревом. В нем используются натуральные смолы или низкий уровень формальдегида. Покрытие оснащено специальными замками, усиленными металлическими элементами. Существенное значение имеет и класс материала: 33 и выше.

Преимущества схемы «теплый пол + ламинат»

Теплые полы становятся все популярнее, так как появилась возможность все этапы – от черновой стяжки (бетонного основания) до финишного декоративного покрытия – исполнять своими руками. Если основанием пола в квартире является ровное бетонное покрытие, установить СТП несложно.

Ламинат имеет некоторые преимущества перед другими видами отделки. Он подходит для всех разновидностей электрического и водяного пола при условии, что для укладки элементов будет обеспечена гладкая, без перепадов и выступов, поверхность.

Бетонное основание обеспечивает ровную поверхность, необходимую для укладки нагревательных элементов, а ламинат эффективно и равномерно поглощает и передает тепло

Если вы остановитесь на сочетании СТП + ламинат, то необходимо проанализировать условия монтажа, сделать предварительные расчеты, после чего выбрать материалы:

  • качественный ламинат, который со временем не деформируется от высокой температуры;
  • элементы теплого пола, максимально подходящего для конкретных условий.

Например, если вы проживаете в городской типовой квартире, то от водяных полов сразу следует отказаться. Установки систем, подключенных к центральным коммуникациям, запрещены. Однако для частного дома, обогрев которого осуществляется от газового котла, это будет одним из наиболее удачных решений.

При выборе ламината в качестве финишного покрытия предоставляется возможность в дальнейшем легко и быстро менять интерьер. Надоевший или изношенный ламинат можно заменить более мягким ковровым покрытием, легким в уходе линолеумом ли другим видом напольного покрытия, при этом ничего кардинально не меняя в системе теплого пола, за исключением разве что монтажа еще одного слоя – фанеры.

Виды терморегуляторов. Подключение терморегулятора теплого пола.

При монтаже теплого пола при помощи нагревательного кабеля, подключение инфракрасного обогревателя теплого пола осуществляется только с использованием специально купленного или идущего в комплекте терморегулятора.

Как работает терморегулятор, разновидности терморегуляторов

Принцип работы терморегуляторов заключается в поддержании заданной температуры на одном уровне. Т.е. информация идет от датчика температуры, установленного в определенном месте под напольным покрытием. В случае, остывания или перегрева пола срабатывает реле, включающее или выключающее нагрев кабеля. Существуют различные модели терморегуляторов. Обычные механические, температура которых регулируется с помощью колесика на панели управления. И с электронным дисплеем. На таких терморегуляторах используется два варианта управления – кнопочное и сенсорное.

Помимо основной функции некоторые модели могут работать по таймеру, что позволяет сэкономить электроэнергию. Умные сенсорные модели позволяют устанавливать сразу несколько временных промежутков включения. На этом их преимущества относительно механических или бюджетных электронных моделей не заканчивается.  Некоторые термостаты способны анализировать температуру прогрева воздуха в помещении со срабатыванием автоматики при достижении определенных показателей температуры.

Оптимальное место для терморегулятора

При подключении регулятора теплого пола с системой дополнительного контроля наружного воздуха стоит обратить внимание на то, чтобы на него не попадали прямые солнечные лучи, отсутствовал сквозняк и крепление было не на наружной, а на межкомнатной (внутридомовой) стене. Прибор не стоит устанавливать ниже 40 см от поверхности пола

Остальных критериев по выбору высоты нет. Следует только учесть удобство пользования и расположение температурного датчика, для удобства монтажа. Терморегуляторы по большей части не являются влагостойкими. Поэтому при монтаже теплого пола в ванных или саунах, их устанавливают в соседних помещениях.

Помимо самого термостата, существует некоторые моменты по подключению датчика теплого пола. Расстояние от стены должно быть не менее 50 см, а сам наконечник должен располагаться между витками нагревательного провода. Если рассматривать пленочный пол, то требования все те же, единственное отличие в расположении датчика на полосе нагрева карбоновой пленки.

Начнем с того, куда должен крепиться регулятор теплоты. Для него в стене сверлится обыкновенное отверстие с помощью коронки 68 мм под розетку.

Глубину стоит чуть увеличить, т.к. проводов в приборе достаточно много. Питающий провод должен быть отдельный от других розеток. Его следует тянуть от щитка выключателей с введением в схему отдельного АЗВ (автоматический защитный выключатель). Кабель, как правило, достаточно выбрать с жилами на 2,5 мм. Все зависит от обогреваемой площади, соответственно от потребляемой мощности. АЗВ берут на 16 ампер. Далее подготавливают штробу. Делают ее с учетом крепления внутри двух гофр отдельно датчика температуры и отдельно всей остальной проводки. Это связано с тем, что датчики иногда выходят из строя и доставать, а главное монтировать обратно термодатчик в готовой схеме монтажа будет намного удобнее.

Электрический монтаж регулятора выглядит следующим образом

Питание 220В подключается к «1 и 2» контакту, важно соблюдать полярность фазы и нуля. Сам теплый пол подключается к контактам «3 и 4» и подключение датчика теплого пола (температуры) осуществляется в разъемы «6 и 7»

После подключения еще раз проверьте правильность установки наконечников проводов в нужные гнезда контактов. После чего можно делать пробный запуск. Пробный запуск выполняйте на этапе монтажа, чтобы, в случае чего, не пришлось вскрывать напольное покрытие или стеновую штробу.

Если происходит изменение температуры как по факту, так и по показаниям на дисплее терморегулятора, то все работает и можно завершать монтажные работы. В случае, если идет нагрев теплых полов, а показания температуры на регуляторе не меняются, то возможно не исправен или не правильно подключен термодатчик. Тогда необходимо еще раз все тщательно проверить.

Подключение терморегулятора к пленочному полу.

Схема подключения практически ничем не отличается от схемы с помощью греющего кабеля. Отличие в том, что датчик температуры монтируется без гофры. Головка датчика ложится на черную греющую полосу карбоновой пленки.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
