Смешанный метод монтажа деревянного теплого пола
Некоторые мастера предпочитают использовать еще один метод установки, представляющий собой нечто среднее между реечным и модульным вариантом. Таким способом можно выполнить настил пола с подогревом легко, быстро и не потратить при этом значительную сумму.
Начинают работу с выбора в обрезной доске четверти с размерами канала. Отмерив не менее семи сантиметров от стены, делают с помощью фрезы полоску или углубление, чтобы труба подводилась к следующему ряду. Доска по толщине должна превышать параметры выборки, а ширина – быть равной шагу во время монтажа. Черновую основу укладывать не потребуется, а планки прикрепляют к лагам с помощью саморезов.
Водяные полы в домах из дерева
Особенности обогрева деревянного пола
Водяной теплый пол под деревянные полы, а тем более на деревянное основание монтируют не так часто. Причин этому несколько:
При работе с деревянными основаниями необходимо компенсировать теплоемкость древесины, используя отражающие элементы
- Теплопроводность древесины. С одной стороны это плюс — деревянная основа выступает в качестве теплоизолятора. С другой стороны, прогреваться пол будет довольно долго. Кроме того, есть риск, что значительная доля энергии уйдет именно на нагрев чернового пола, и в помещение попадет только часть тепла (относительно небольшая).
- Температурная деформация. Укладка труб с горячей водой в толще деревянного пола может привести к неравномерному изменению линейных размеров его отдельных участков. В результате стабильность конструкции существенно снижается — в первую очередь из-за появления щелей и в черновом настиле, и в каркасе.
Деревянные основания подвержены температурным и влажностным деформациям — эту особенность придется учитывать
- Воздействие влаги. Конечно, системы водяного теплого пола делают герметичными, всеми силами стараясь избежать протечек. Но при укладке под деревянным покрытием даже конденсат, вызванный разницей температур, может стать причиной набухания древесины.
Трубы нужно обязательно прятать под опорными элементами, иначе они будут повреждены при ходьбе по полу
- Значительная толщина нагревательных элементов. Если трубы водяного теплого пола укладываются в стяжку, их толщину можно легко компенсировать, залив нужный слой бетона. При монтаже на деревянное основание приходится решать эти проблемы иначе, так как просто настелить чистовое покрытие поверх труб не получится.
Традиционный вариант с заливкой стяжки (на фото) здесь не подойдет — слишком велика нагрузка
Впрочем, все, что я отметил выше, отнюдь не значит, что деревянная система водяного пола нереализуема в принципе. Если учесть все эти недостатки и использовать в работе современные материалы, приспособления и технологии, то теплый пол по лагам или дощатому настилу будет работать на зависть соседям.
Как можно сделать основание?
Планируя монтаж теплого пола в доме с деревянным перекрытием или системой лаг, нам нужно решить главный вопрос — куда прятать трубы?
При укладке на деревянное основание трубы нужно защитить от нагрузки, используя дистанционные вставки из дерева или ДСП
Сложность здесь состоит не только в том, чтобы защитить их от нагрузки. Это, как раз, сделать несложно — достаточно поднять уровень финишного покрытия на несколько сантиметров. Но в таком случае мы сильно проигрываем в эффективности теплопередачи: над трубами образуется воздушная прослойка, которая выступает в роли теплоизолятора. То есть греем мы что угодно, но не сам пол.
Вот почему при сборке системы теплого пола покрытие стараются уложить точно по уровню верхнего края трубы.
Для этого применяют такие приспособления:
Иллюстрация | Способ укладки системы водяного обогрева |
![]() | Фрезерованные сборные основания. Для укладки труб в толще пола на нужном уровне применяются древесно-стружечные плиты (ДСП) с канавками, проделанными на фрезерном станке. Глубина и конфигурация канавок подираемся таким образом, чтобы обеспечить максимально рациональное распределение труб с теплоносителем. Минусы модульного настила из ДСП:
|
![]() | Реечные конструкции. Этот вариант — более дешевая альтернатива модульному основанию с фрезерованными канавками. На черновой пол набиваются рейки, зазор между которыми соответствует диаметру укладываемой трубы. Толщина реек подбирается таким образом, чтобы просвет между верхним краем трубы и чистовым полом был минимальным — так уменьшаются потери тепла. Минус — зазоры по бокам и в местах поворота труб получаются большими, потому часть тепла все равно теряется. |
![]() | Полимерные маты. Для решения значительной части проблем, связанных с теплопотерями, деформацией и намоканием поверх чернового настила можно также уложить полимерные маты с канавками для укладки труб. Функционируют они так же, как и фрезерованные панели из ДСП, но эффективность у этих изделий выше. Минус — высокая цена, которая компенсируется экономией на обогреве только частично. |
Любой из этих вариантов подходит, если нам нужно уложить теплый пол на фанеру или другое деревянное основание. Я сторонник полимерных матов, но и фрезерованные модели из ДСП, и даже простые конструкции из набитых на пол реек вполне имеют право на существование.

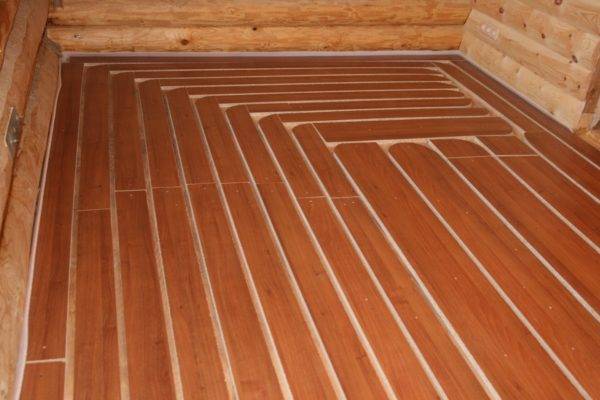

Сборное основание из ламинированной ДСП, готовое к укладке труб
Трубы отопления в выбранных пазах
Этот способ подойдет в случае, если в помещении имеется хорошо утепленный, качественный деревянный пол, но нет возможности или желания поднимать его уровень на высоту более 1 см.
Перед тем, как приступить к работе по монтажу теплого пола, необходимо сделать расчет его тепловой мощности исходя из теплопотерь и площади данного помещения, в результате которого мы узнаем длину и диаметр труб, которые для этого понадобятся. Сделать это можно самостоятельно, используя калькуляторы, которые легко найти в интернете или обратиться за помощью к специалисту. Здесь мы этот вопрос рассматривать не будем, а рассмотрим только технологию монтажа теплого пола.
Зная размеры помещения, а также необходимую общую длину и диаметр труб, составляем схему их укладки. Переносим схему из бумаги в натуру – на поверхность пола и размечаем трассы пазов под трубы. Их размеры должны быть несколько больше диаметра труб. Например, для труб, наружным диаметром 16-17 мм, подойдут пазы 20х20 мм. Их можно выбрать с помощью электроинструмента (фрезы) или вручную. Но второй вариант требует довольно много времени и труда.
Пазы под трубы теплого пола
Когда пазы будут готовы, можно приступать к укладке труб теплого пола. Но для того, чтобы тепло теплоносителя было направлено только вверх, для обогрева помещения, их необходимо укладывать на материал, который будет отражать тепловое излучение. Это могут быть специальные металлические пластины или обычная фольга. Последняя является более дешевым вариантом, но требует большей аккуратности при работе. После укладки в паз, края фольги можно прикрепить к доскам основания с помощью степлера.
Труба уложенная в паз на фольгу
Трубы отопления укладываются в пазах поверх теплоотражателя и крепятся там с помощью металлических пластин. При этом поверхность основания для напольного покрытия должна оставаться ровной, с перепадами не более 2 мм, для того чтобы не возникло проблем при его монтаже. Лучшим вариантом такого покрытия, в данном случае, является ламинат. После окончания монтажа теплого пола, по поверхности просто раскатывается подложка, а сверху укладывается сам ламинат.

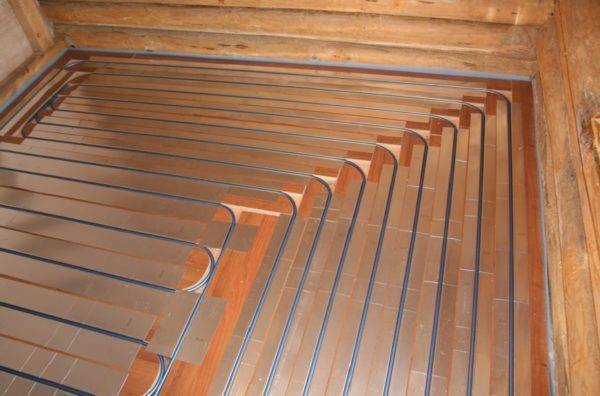

Трубы теплого пола, уложенные в пазы и на теплоотражающие пластины
Укладка ламината на водяной теплый пол по подложке
Преимущества этого способа:
- Требует минимального количества материалов – нет необходимости в дополнительном объеме древесины ( лаг, досок) или утеплителя;
- Уровень пола поднимается на минимальную высоту – только на толщину напольного покрытия.
Недостатки:
- Деревянный пол должен быть довольно хорошо утепленным;
- Необходимость выборки пазов в досках, что требует наличия специального инструмента и навыков работы с ним.
Устройство бетонного пола на даче
Специфика утепления полов на даче с бетонным основанием допускает несколько способов произведения изоляции. Первый напоминает работу с деревянным полом, а второй пригоден только для бетонного основания. Итак, утепление пола с помощью пленки и слоев теплоизолирующего материала на даче может производиться своими руками. Пленка укладывается в один слой, ее метраж легко посчитать. В данном случае необходима предварительная работа – заделывание трещин и сколов с помощью цементной стяжки и шпатлевки.
После того, как поверхность просохнет, на нее настраивается деревянный каркас. Расстояние между балками – на ваше усмотрение, но лучше, чтобы оно составляло не больше 80 см. На это основание застилается пленка и крепится степлером. Пространство между брусьями заполняется теплоизоляционным материалом.
Второй вариант для пола на даче немного интересней. Вначале пол выравнивается с помощью шпатлевки или стяжки. Далее можно проложить слой рубероида, для дополнительной изоляции. На него укладывается утеплитель – обязательно в форме плит. Они склеиваются между собой, чтобы образовать единый пласт. Заливка стяжкой скрепляет их окончательно. После ее просушки укладывается напольное покрытие в зависимости от ваших предпочтений.
Выполнения работ на примере водяной системы подогрева
Произвести монтаж водяных теплых полов в деревянном доме можно самыми разными способами, с использованием разнообразных материалов и т.д. Чтобы уменьшить нагрузку на систему теплого пола рекомендуется использовать полистирол или готовые модули. Именно этот способ и будет рассмотрен далее.
Для правильного монтажа потребуются следующие материалы:
- полиэтиленовая пленка толщиной 0,2-0,5 миллиметра;
- плиты полистирола с пазами (толщина 0,3-0,5 сантиметра);
- алюминиевые распределительные пластины до 0,5 миллиметра толщиной;
- листы гипсоволокна со скошенными гранями в 1 сантиметр толщиной;
- саморезы длиной в 1,6 сантиметра и диаметром в 3,5 миллиметра;
- демпферная лента толщиной в 5 сантиметров;
- клей ПВА.
Если все материалы закупаются по отдельности, то очень важно приобретать полистирольные плиты с пазами для вставки алюминиевых пластин, а на самих пластинах должны быть насечки для упрощения стыковки полотна.
Все оборудование для системы теплого пола следует покупать от одного производителя, в одном месте и только по рекомендации специалиста. Стоит понимать, что отопительная система – это индивидуальная конструкция, зависящая от особенностей помещения.
Отопительный контур может быть собран из полиэтиленовых и металлопластиковых труб. До начала укладки следует четко сформулировать конфигурацию отопительной системы.
Монтаж производится следующим образом:
- После создания чернового настила весь контур помещения на стыке перекрытия пола и стен проклеивается при помощи демпферной ленты. Фиксируют ее на клей ПВА. Затем поверхность пола тщательно очищается от пыли, грязи и мусора. На нее раскладывается полиэтилен с 10-15-сантиметровым заступом на стены.
- Затем укладываются полиэтиленовые маты по методы «стык в стык». Если производится укладка отопительного контура змейкой, то можно использовать простейший мат с пазами для прямой укладки и загибом у самой стены. Если же выбран тип спирали, то можно приобретать профильные маты или маты с «бобышками». Желательно заранее начертить схему укладки, чтобы выполнить данный этап значительно быстрее.
- Алюминиевые пластины укладываются по той же схеме с учетом шага между линиями трубопровода. Подгоняются они по специальным насечкам.
- Трубы укладываются в пазы пластин с шагом не более 30 сантиметров, чтобы помещение прогревалось равномерно. У стен можно уменьшить шаг в два раза, поскольку данная часть помещения является самой плохой в плане потерь тепловой энергии.
- Затем подготавливается место в помещении, где будет располагаться распределительный коллектор. Желательно подключать всю систему при помощи профессионала. Как только подключение завершено выполняется тестирование системы при давлении, увеличенном вдвое по сравнению со стандартным. Если утечек и порывов нет, а обогрев на каждом участке контура достигает нужной температуры, то монтаж выполнен правильно.
- Завершением укладки теплого пола является настил полипропиленовой подложки и листов гипсоволокна в два слоя. Желательно, чтобы на листах была 2-сантиметровая фаска. Листы фиксируются между собой клеем ПВА, наносимым на фаску, а также закрепляются на основании при помощи саморезов.
- Затем выполняется укладка основной подложки и на нее настилается напольное покрытие.
На самом деле укладка каждого слоя не вызывает трудностей. Помощь профессионала обязательно только при подключении к коллекторному шкафу всей системы подогрева, поскольку ошибок сантехника не допускает.
Виды стяжки на деревянное основание
На практике используются 3 наиболее распространенных способа, которые позволяют уложить теплый пол своими руками. К таковым следует отнести:
- Устройство основания в виде стяжки из цементно-песчаного раствора;
- Полусухой монтаж;
- Сухой монтаж.
Учитывая рекомендации специалистов, следует определить тип стяжки, который преимущественно можно использовать в том или ином случае. При монтаже водяного теплого пола на этажах со слабыми элементами перекрытия лучше, конечно же, использовать сухой монтаж благодаря небольшому весу конструкции. Также такой тип стяжки уместен при невысоких потолках, поскольку монтаж бетонного основания предусматривает значительное уменьшение высоты комнаты. При укладке водяного теплого пола в помещениях, которые расположены на первом этаже и которые имеют достаточную высоту потолка, лучше использовать метод полусухой или бетонной стяжки.
Читать также: Как сделать теплый пол в гараже своими руками
Перечисленные способы, которыми может быть осуществлена укладка системы с подогревом, предусматривают наличие теплоотражающего фольгированного слоя и слоя теплоизоляции. Установка должна осуществляться, учитывая определенную последовательность действий и соблюдение всех технических норм.
Сухой монтаж
Сухой монтаж предусматривает использование специальных теплораспределительных пластин, в которые укладывается трубопровод водяного типа обогрева. Устройство такой системы возможно при помещении в основание пола контура теплого пола в предварительно подготовленные штробы. Также возможен монтаж трубопровода в каркасном основании, для чего вдоль или поперек деревянного пола набиваются бруса одинаковой высоты и после укладки теплого пола сверху покрываются доской. Технология позволяет использовать при этом любое напольное покрытие, в том числе и ламинат под теплый пол. Керамическую плитку в таком случае укладывать не рекомендуется. Теплый пол по деревянным лагам возможно уложить после того, как будет вскрыто все напольное покрытие до продольного бруса.
Вам может быть интересно: Какой должна быть температура теплого пола?
Теплый пол под ламинат в деревянном доме, устройство которого предусматривает сухой монтаж, возможно сделать своими руками. При этом будет отсутствовать сверхнормативная нагрузка на несущие лаги, а сама работа будет негрязной и достаточно оперативной.
Читать также: Теплый пол под линолеум: установка на деревянный и бетонный пол
Полусухая стяжка
Полусухое устройство теплого пола на перекрытии основания предусматривает наличие стяжки из сыпучего материала, который покрывает нагревательные элементы и обеспечивает эффективное распределение тепла, размещаясь на каркасном основании пола. Обычно используется смесь цемента с фиброволокном. На такую стяжку возможно укладывать плитку, ламинат и паркет. Стяжку подобного типа возможно сделать своими руками, используя маячковые рейки. По сравнению с сухой стяжкой этот метод более трудоемкий и требует использования дополнительных материалов. При этом основание будет иметь монолитную структуру, а полусухая стяжка, выполненная своими руками, обеспечит тепловой экран и напольное покрытие, например, ламинат, будет прогреваться равномерно.
Читать также: Электрический теплый пол под плитку: укладка своими руками
“Мокрая” стяжка
Классическая бетонная стяжка может использоваться только на каркасном основании, выполненном на основе прочного бруса, качественно утепленного и имеющую достаточный уровень гидроизоляции. Своими руками такие работы можно осуществить при наличии набора инструментов для бетонных работ: бетоносмеситель или электрический строительный миксер, правило и т. д. После качественной гидроизоляции выполняется укладка водяного контура обогрева. На следующем этапе осуществляется заливка раствором, при этом покрытие необходимо выравнивать при помощи бруса или правила по маячковым рейкам. Высота стяжки должна быть минимальной и основываться на каркасном принципе. Для этого используется специальная сетка.
После высыхания поверхности на основание можно выстилать ламинат, линолеум, укладывать плитку, а также использовать другое покрытие
Стоит обратить внимание, на выбор такого покрытия, как ламинат, при укладке его на пол с подогревом. Производители маркируют свою продукцию специальными обозначениями, которые свидетельствуют о возможности использовать тот или иной ламинат с водяным подогревом. Читать также: Коллектор на отопление: расчет и установка распределительной гребенки
Читать также: Коллектор на отопление: расчет и установка распределительной гребенки
Водяные полы в домах из дерева
Особенности обогрева деревянного пола
Водяной теплый пол под деревянные полы, а тем более на деревянное основание монтируют не так часто. Причин этому несколько:
При работе с деревянными основаниями необходимо компенсировать теплоемкость древесины, используя отражающие элементы
- Теплопроводность древесины. С одной стороны это плюс — деревянная основа выступает в качестве теплоизолятора. С другой стороны, прогреваться пол будет довольно долго. Кроме того, есть риск, что значительная доля энергии уйдет именно на нагрев чернового пола, и в помещение попадет только часть тепла (относительно небольшая).
- Температурная деформация. Укладка труб с горячей водой в толще деревянного пола может привести к неравномерному изменению линейных размеров его отдельных участков. В результате стабильность конструкции существенно снижается — в первую очередь из-за появления щелей и в черновом настиле, и в каркасе.
Деревянные основания подвержены температурным и влажностным деформациям — эту особенность придется учитывать
- Воздействие влаги. Конечно, системы водяного теплого пола делают герметичными, всеми силами стараясь избежать протечек. Но при укладке под деревянным покрытием даже конденсат, вызванный разницей температур, может стать причиной набухания древесины.
Трубы нужно обязательно прятать под опорными элементами, иначе они будут повреждены при ходьбе по полу
- Значительная толщина нагревательных элементов. Если трубы водяного теплого пола укладываются в стяжку, их толщину можно легко компенсировать, залив нужный слой бетона. При монтаже на деревянное основание приходится решать эти проблемы иначе, так как просто настелить чистовое покрытие поверх труб не получится.
Традиционный вариант с заливкой стяжки (на фото) здесь не подойдет — слишком велика нагрузка
Впрочем, все, что я отметил выше, отнюдь не значит, что деревянная система водяного пола нереализуема в принципе. Если учесть все эти недостатки и использовать в работе современные материалы, приспособления и технологии, то теплый пол по лагам или дощатому настилу будет работать на зависть соседям.
Как можно сделать основание?
Планируя монтаж теплого пола в доме с деревянным перекрытием или системой лаг, нам нужно решить главный вопрос — куда прятать трубы?
При укладке на деревянное основание трубы нужно защитить от нагрузки, используя дистанционные вставки из дерева или ДСП
Сложность здесь состоит не только в том, чтобы защитить их от нагрузки. Это, как раз, сделать несложно — достаточно поднять уровень финишного покрытия на несколько сантиметров. Но в таком случае мы сильно проигрываем в эффективности теплопередачи: над трубами образуется воздушная прослойка, которая выступает в роли теплоизолятора. То есть греем мы что угодно, но не сам пол.
Вот почему при сборке системы теплого пола покрытие стараются уложить точно по уровню верхнего края трубы.
Для этого применяют такие приспособления:
Иллюстрация | Способ укладки системы водяного обогрева |
![]() | Фрезерованные сборные основания. Для укладки труб в толще пола на нужном уровне применяются древесно-стружечные плиты (ДСП) с канавками, проделанными на фрезерном станке. Глубина и конфигурация канавок подираемся таким образом, чтобы обеспечить максимально рациональное распределение труб с теплоносителем. Минусы модульного настила из ДСП:
|
![]() | Реечные конструкции. Этот вариант — более дешевая альтернатива модульному основанию с фрезерованными канавками. На черновой пол набиваются рейки, зазор между которыми соответствует диаметру укладываемой трубы. Толщина реек подбирается таким образом, чтобы просвет между верхним краем трубы и чистовым полом был минимальным — так уменьшаются потери тепла. Минус — зазоры по бокам и в местах поворота труб получаются большими, потому часть тепла все равно теряется. |
![]() | Полимерные маты. Для решения значительной части проблем, связанных с теплопотерями, деформацией и намоканием поверх чернового настила можно также уложить полимерные маты с канавками для укладки труб. Функционируют они так же, как и фрезерованные панели из ДСП, но эффективность у этих изделий выше. Минус — высокая цена, которая компенсируется экономией на обогреве только частично. |
Любой из этих вариантов подходит, если нам нужно уложить теплый пол на фанеру или другое деревянное основание. Я сторонник полимерных матов, но и фрезерованные модели из ДСП, и даже простые конструкции из набитых на пол реек вполне имеют право на существование.
Сборное основание из ламинированной ДСП, готовое к укладке труб
Устройство водяного теплого пола в деревянном доме
При постоянном проживании в доме, рекомендуется выбирать воду — как теплоноситель для водяного пола, но если вы там не частый гость — то предпочтительней антифриз (тосол), он не замерзает, и его не надо будет постоянно сливать из магистрали.
Источником подачи теплоносителя для тёплых полов может служить центральная система отопления, или автономный котёл — он чаще применяется в частных строениях. Циркуляция жидкости осуществляется при помощи насоса. Устройство состоит из расширительного бочка, вентиля Маевского, распределительной группы, предохранительного крана и труб.
Нагревание теплоносителя осуществляется в котле, в нём контролируется его температура. Из котла вода переходит в коллекторную группу, а затем в распределитель, откуда она расходится по петлям.
