Теплые полы и газовый котел

Комплектующие элементы системы с водяным теплоносителем

Для рабочей системы обогрева полов нужно использовать следующие составляющие:

  • газовый котел для теплого пола;
  • насос;
  • трубы для создания контура обогрева;
  • коллектор;
  • автоматизация и регулирование интенсивности работы.

Что касается эффективности и экономичности, то больший интерес представляют две составляющие: газовый котел и трубопровод. А именно мощность первого и сечение второго.

Газовый котел

Для того чтобы обеспечивать нагрев и комфортные условия проживания в большом доме, используют двухконтурный тип газового котла. Этот агрегат характеризуется большей мощностью и способен обеспечивать отопление комнат и снабжать горячей водой.

Мощности агрегата должно хватать для отопления всего дома

В качестве небольшого домашнего обогревателя можно использовать котел настенного типа, который обеспечит и эффективную работу системы обогрева полов. Благодаря его небольшим размерам, разместить агрегат будет намного легче, при этом необязательно выделять для него отдельное помещение. Мощность данного типа агрегатов может варьироваться в пределах 7–30 кВт.

Автономный агрегат снабжается камерой сгорания закрытого типа, поэтому достаточно будет использовать коаксиальный дымоход.

Как уже отмечалось, основным критерием выбора газового котла должна стать способность эффективной работы системы водяного теплого пола. Поэтому нужно рассчитать требуемую мощность агрегата.

Например, учитывая, что потолки будут ниже 3 метров, количество окон в помещении не избыточное, а весь контур помещения имеет хорошую теплоизоляцию, для обогрева 1 квадратного метра потребуется примерно 100 Вт.

Не всегда условия теплоизоляции выполняются с высокой эффективностью. Тонкие стены и окна с северной стороны могут стать причиной увеличения мощности нагрева 1 квадратного метра помещения в полтора раза. Поэтому даже при оптимально вычисленной требуемой мощности к расчетным данным следует прибавить 15–20% .

Водяной пол: трубы для системы обогрева

Система обогрева напольных покрытий монтируется с расчетом на долгую эксплуатацию, поэтому нужно учитывать особенность труб

Тут важно не только качество труб, но и их соединение, точнее, соединений не должно быть, а весь контур должен состоять из цельной трубы, которая принимает нужную форму и подключается концами к коллектору

От сечения и материала труб будет зависеть эффективность всей системы

В качестве контура системы обогрева пола могут служить следующие виды труб:

  • медные. Этот тип труб характеризуется долговечностью и высокой степенью теплоотдачи. Но идеальные характеристики для обустройства контура теплого пола могут омрачиться высокой ценой за медь;
  • металлопластиковые трубы – имеют в своей структуре армирующий элемент из алюминия, который увеличивает теплопроводность и обеспечивает прочность. Обладают хорошими качествами при оптимальной цене;
  • PEX – изготавливаются из полиэтилена с измененной на молекулярном уровне структурой, которая увеличивает прочность и долговечность. Стоимость этого типа труб невысокая, что делает их доступными для обустройства теплых водяных полов. Но стоит учитывать, что при температурном воздействии трубы стремятся вернуть начальную форму, потому их нужно надежно закреплять к стяжке;
  • полипропиленовые трубы используются не так часто, потому что не имеют эластичную и прочную структуру. Минимальный радиус изгиба не может превышать 8 диаметров, что сильно увеличивает расстояние между ветками. Для эффективной укладки прибегают к спиральной форме контура.

При покупке труб для создания обогревающего контура нужно обратить внимание на маркировку изделий. В ней должны быть указаны следующие данные. К примеру, максимальное допустимое давление – 10 бар, температура – 95 градусов

К примеру, максимальное допустимое давление – 10 бар, температура – 95 градусов.

Выбор сечения труб будет зависеть от характеристик помещения, типа напольного покрытия и толщины стяжки. Эта величина варьируется в пределах 16–20 мм.

Рекомендации по подключению для схемы с естественной циркуляцией

Скорость движения теплоносителя внутри гравитационных контуров на порядок уступает системам с принудительной циркуляцией. Сразу после запуска котла по причине гидравлического сопротивления внутри трубопровода циркуляция встречает серьезные препятствия: как результат, на выходе из котла температура воды может подскочить до +90 и более градусов. По этой причине для организации участка контура от котла до расширительного бака необходимо использовать исключительно металлические трубы. Любая разновидность пластиковой трубы не сможет обеспечить надежность в подобных эксплуатационных условиях.

При нагревании выше +90 градусов с пластиковыми трубами происходит следующее:

  • Значительно уменьшается эксплуатационный срок. Вместо заявленных десятилетий труба выходит из строя в течении нескольких дней и даже часов.
  • Пластиковые изделия теряют жесткость и начинают протекать. Особенно быстро это происходит при температуре более +130 градусов: повторное подсоединение трубы к котлу в таких условиях невозможно.

Гравитационные системы организуются из труб диаметром не менее 32 мм, что на порядок снижает уровень гидравлического сопротивления. Этот момент следует учесть при самостоятельном обустройстве естественного отопления, для которого характерен минимальный гидравлический напор.

Обвязка

Монтаж нагревателя предусматривает использование дополнительного оборудования. Перед тем, как подключить навесной газовый котел, необходимо убедится в надежности его крепления на стену.

Испытание водяных полов


Убедитесь , что система не пропускает воду По окончании монтажа конструкции тёплого пола проводят испытание трубопроводов. Это делают двумя методами.

Первый метод заключается в создании давления воды в трубах, превышающее норматив в полтора раза. Метод сложен и требует специального испытательного оборудования.

Второй способ испытания более доступен. Его выполняют, подсоединив смонтированный тёплый пол к воздушному компрессору. Так как молекулы воздуха меньше молекул воды, то испытание сжатым воздухом гораздо более эффективное, чем первый метод испытания.

В случае выявления утечек, их устраняют. Испытание повторяют.

К каким последствиям могут привести ошибки при монтаже ВТП

При укладке труб важно следить, чтобы они располагались строго параллельно полу. Если перепад высоты между началом и концом трубы будет больше половины ее диаметра, это приведет к образованию воздушных пробок, которые затруднят циркуляцию теплоносителя и заметно снизят эффективность отопления. Трубы должны располагаться строго горизонтально

Трубы должны располагаться строго горизонтально

Каждый контур циркуляции должен быть выполнен из цельного отрезка трубы, соединения в контуре должны быть только с коллекторной группой. Соединение двух отрезков трубы в одном контуре и заливка этого соединения в стяжку крайне нежелательны. Это сильно повышает возможность утечки теплоносителя, и в несколько раз снижает надежность всей системы.

Контур должен быть цельным

Перед заливкой стяжки важно провести гидравлические испытания всей системы повышенным давлением при рабочей температуре теплоносителя. Давление должно оставаться неизменным в течение суток, важно убедиться в отсутствии утечек. После заливки стяжки найти место утечки будет крайне сложно

После заливки стяжки найти место утечки будет крайне сложно.

Все испытания проводят до заливки стяжки

Заливка стяжки производится при заполненном контуре с температурой теплоносителя не более 25 градусов. Несоблюдение этого правила может привести к деформации труб, образованию воздушных пробок и неравномерному застыванию стяжки, что приведет к ухудшению нагрева.

Запускать систему с рабочей температурой разрешается не ранее, чем через 28 дней после заливки стяжки. Нагрев на более ранних сроках приведет к образованию пустот внутри стяжки, что в несколько раз снизит эффективность работы теплого пола.

После заливки стяжки пользоваться теплым полом можно через 28 дней

Отопление с котлом на твердом топливе

Комбинированное отопление с твердотопливным котлом представляет собой закрытую гравитационную системы с теплоаккумулирующим устройством. Допускается как однотрубная, так и двухтрубная разводка. Чтобы повысить эффективность, на каждом из нагревательных приборов стоит монтировать дроссели.

В процессе работы твердотопливного котла генерируется большое количество тепла. Лучше не мешать этому процессу, а излишки тепла перенаправлять в теплогенератор. Тогда и топливо будет расходоваться эффективно, и система не будет быстро остывать после прогорания топлива в котле.

Когда в основном контуре теплоноситель начнет остывать, в систему будет подаваться более горячая вода из теплогенератора. Если электричество отключится, то подача воды из теплоаккумулятора прекращается, а байпас открывается.

Одним из лучших вариантов твердотопливных котлов будет агрегат с пиролизным типом горения. Топливо в нем сжигается в два этапа, благодаря чему выделяется больше тепла и меньше угарных газов. На выходе из котла остается практически только углекислый газ и пар.

Окончательный выбор отопительного котла, радиаторов, труб для их подключения и для теплого пола, а также схему разводки каждый потребитель делает с учетом многих факторов. Среди них не только затраты на обустройство системы, закупку топлива и принцип функционирования, но и личные предпочтения. При необходимости все работы по проектированию системы можно заказать у профессионалов.

Подходящее помещение для котла

Согласно нормам, нагревательное оборудование на газообразном топливе необходимо устанавливать в автономное помещение, имеющее вентиляцию и дымоход. Размер помещения для напольных приспособлений необходимо выбирать из расчета 4 кв. м площади при мощности оборудования до 30 кВт. Оно так же должно иметь объем не менее 8 м3.

При отсутствии свободных площадей, существуют газовые котлы, монтируемые на стену и имеющие относительно небольшие габариты. Эффективность работы обеспечит правильный расчет мощности. Настенные элементы допускается устанавливать в любом помещении, которое имеет вытяжную шахту и оборудованный дымоход.

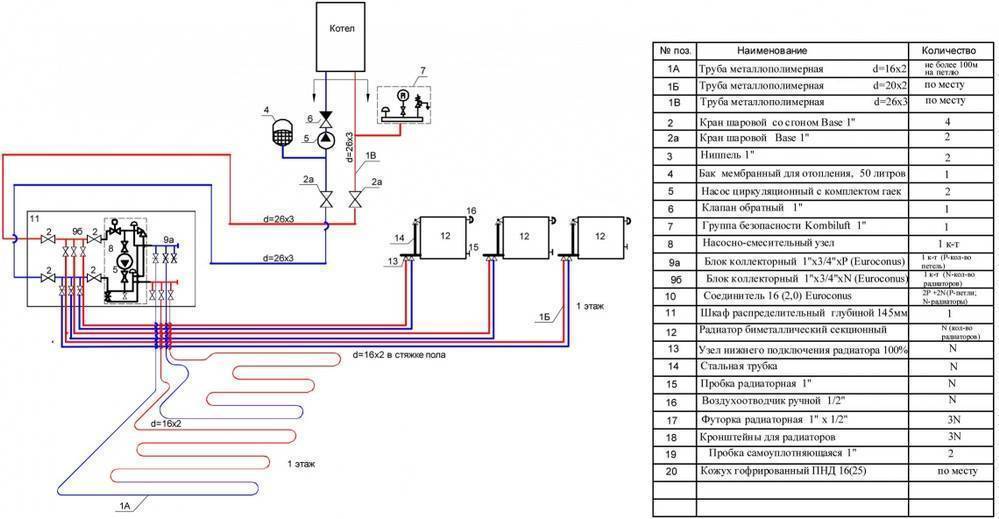

Обвязка методом первичных и вторичных колец

Существует еще один способ совместной обвязки твердотопливного котла с электрическим для обеспечения большого числа потребителей. Это  метод первичных и вторичных колец циркуляции, который предусматривает гидравлическое разделение потоков, но без использования гидрострелки. Также для надежной работы системы требуется минимум электроники, а контроллер не нужен вообще, невзирая на кажущуюся сложность схемы:

Хитрость в том, что все потребители и котлы подсоединяются к одному первичному кольцу циркуляции как подающим трубопроводом, так и обратным. За счет малого расстояния между подключениями (до 300 мм) перепад давлений выходит минимальным по сравнению с напором насоса главного контура. Благодаря этому движение воды в первичном кольце не зависит от работы насосов колец вторичных. Меняется лишь температура теплоносителя.

Теоретически в главный контур может быть включено сколько угодно источников тепла и вторичных колец. Главное, верно подобрать диаметры труб и производительность насосных агрегатов. Фактическая производительность главного кольцевого насоса должна превышать расход в самом «прожорливом» вторичном контуре.

Чтобы этого добиться, необходимо выполнить гидравлический расчет и только потом удастся верно подобрать насосы, так что без помощи специалистов обычному домовладельцу не обойтись. Кроме того, надо увязать работу твердотопливного и электрического котлов путем установки отключающих термостатов, о чем рассказано в следующем видео:

Срок службы

Заявленный срок службы системы более 50 лет!

Возникает логичный вопрос, откуда это взято и как подсчитано? Скорее всего информация получена исходя из того, что любой производитель полимерных материалов (трубы) автоматически закладывает для своей продукции 50 лет безаварийной работы (при соблюдении рабочей температуры).

А если случится утечка жидкости или сбой в работе терморегулятора? А такое запросто может произойти из-за скачка напряжения.

Во что превратятся ваши трубы после неконтролируемого нагрева?

То есть, тут изначально нужно учитывать несколько факторов, а не только материал изготовления и его заводской срок службы.

Во-вторых, не забываем, что внутри трубы имеется компенсатор теплового расширения. Кто рассчитывал сколько времени проработает он?

В-третьих, неизвестно каким образом химический состав незамерзающей жидкости скажется на свойствах стенок трубки. Свойства самого антифриза с годами также меняются.

А значит и его придется как-то сливать-заливать. Никто вам про эти нюансы обычно не рассказывает.

Вы должны просто ПОВЕРИТЬ в красивую цифру 50.

Как выбирать элементы обвязки

При выборе насоса нужно обратить внимание на тепловую нагрузку на контур

Здесь важно вычислить разницу между температурой воды на подачу и в обратке.. Формула следующая:

Формула следующая:

  • Q=0,86хR/Dt,
  • где Q — показатель производительности насоса (кубометры в час),
  • R — мощность котла,
  • Dt — температурная разница.

Например, при мощности котла 20 кВт и температурных показателях отопительной системы 80/60oС насос нужен со следующими эксплуатационными характеристиками:

0,86х20(80-60)=0,86 м3/ч.

Хорошо себя показывает насос, у которого ступенчатая регулировка мощности. Он сможет обеспечить такой уровень производительности, чтобы радиаторы по всему контуру равномерно прогревались.

Такой параметр, как напор теплоносителя, который измеряется в метрах водяного столба, можно не учитывать. В системе отопления не имеет никакого значения количество этажей в здании, этаж, на котором стоит циркуляционный насос. Минимальное значение насоса — 2 метра. Приборы с таким параметром хорошо справляются с движением теплоносителя в водяном контуре многоквартирного дома с высоким гидравлическим сопротивлением. Когда выполняется обвязка котла отопления, эти моменты нужно помнить.

На что обратить внимание при установке мембранного бачка:

Прежде всего, важно выбрать объём бачка. Он должен составлять 1/10 часть от объёма теплоносителя в водяном контуре

Есть простой способ это вычислить. Если в отопительной системе стоят алюминиевые или биметаллические радиаторы, то на 1 киловатт мощности котла идёт 15 литров теплоносителя.
Бачок выдерживает температуру до +120 C.
Рабочее давление устройства зачастую не превышает 1,5 бар. Иногда возникает необходимость его увеличить. Для этого накачивают воздух в бачок с помощью велосипедного насоса.

Как выбирают элементы группы безопасности:

  • У клапана верхняя граница допустимого давления 2,5 бар.
  • Манометр нужно выбирать с давлением в 4 атмосферы.

Как располагать элементы обвязки:

  • Циркуляционный насос ставят перед камерой сгорания (перед теплообменником), там, где более низкая температура.
  • Клапан и манометр монтируют при выходе из теплообменника, в месте, где давление начинает повышаться.
  • Расширительный бачок монтируют в любом участке контура, но не рядом с насосом (колебания давления приведут к износу бачка).

Проблема подключения тёплого пола к твердотопливному котлу

Многих отпугивает идея устройства тёплого водяного пола в своем частном доме из-за отсутствия газоснабжения. Бывают такие ситуации, когда в районе новостроек отсутствует пока ещё подведение газа к новым домам, а заселяться как бы надо.

При этом нужно пережить 1-2 холодных сезона, прежде чем дождаться голубого топлива в дом. Отопление электричеством это очень дорогой вид энергии, по отношению к другим. Поэтому хочется, как то сократить расходы на отопление в эти холодные зимы без газа. Либо другая ситуация, связанная с дачным домом. Когда зачастую в дачных поселках отсутствует тот же самый газ и вряд ли он появится в ближайшие годы там. При этом так хочется иметь у себя под ногами комфортный тёплый пол. Поэтому самым оптимальным способом в данных ситуациях является отопление при помощи твердотопливного котла. Кстати способ подключения тёплого пола, который сейчас мы рассмотрим относится не только к твердотопливный котлам, но и применим к печному отоплению с водяным контуром. Ведь котёл из магазина это по сути уменьшенная копия печи, сложенная из кирпича.

Теперь давайте рассмотрим такую ситуацию, когда пол с подогревом подключен к твердотопливному котлу по схеме, которую мы рассматривали в статье по подключении тёплого пола к газовому и электрическому котлу. Впрочем схема была такая:

Представьте что в место газового котла стоит твердотопливный котел, либо печь. В него заложены уголь или дрова. Они горят, весело с шумом. Котёл нагревает теплоносителя, насос гонит его в пол. Тут неожиданно отключают электричество, насос останавливается, теплоноситель уже не подается в пол, соответственно приток холодного (остывшего) теплоносителя не меняет горячий, находящийся в котле и он закипает, что неизвестно чем может закончиться. Даже если твердотопливный котел автоматически регулирует интенсивность горения с помощью заслонки, это не спасет от закипания, так как для того, чтобы котёл «задушил» горение нужно определённый промежуток времени. Если систему отопления снабдить бесперебойным питанием, на случай отключения электроэнергии это конечно спасёт ситуацию в конкретном случае, но существует ещё одна проблема, по причине которой подключать данный вид котлов по такой схеме не представляется возможным.

Так как наличие трехходового клапана или сервоприводов на коллекторе, регулирующие температуру подачи теплоносителя в пол, могут «разыграть» следующий «сценарий». Как только полы прогреются до определенной температуры, трехходовой клапан, оснащенный термостатической головкой перекроет вход подачи горячей воды или выставит баланс больше в сторону холодной (обратного коллектора) воды или сервопривода закроются полностью, или практически полностью, температура в котле начнет резко повышаться и закипит.

Подключение тёплого пола напрямую к котлу, минуя трехходового клапана и сервоприводов по такой схеме:

Эту схему мы рассматривали в той же статье, что и первую представленную здесь.

Она не является правильной в данном случае, так как при этом будет сильный перегрев тёплого пола потому, что в отличии от газовых и электрических котлов, твердотопливные котлы не имеют такой автоматики.

Это интересно: Как работают твердотопливные котлы длительного горения?

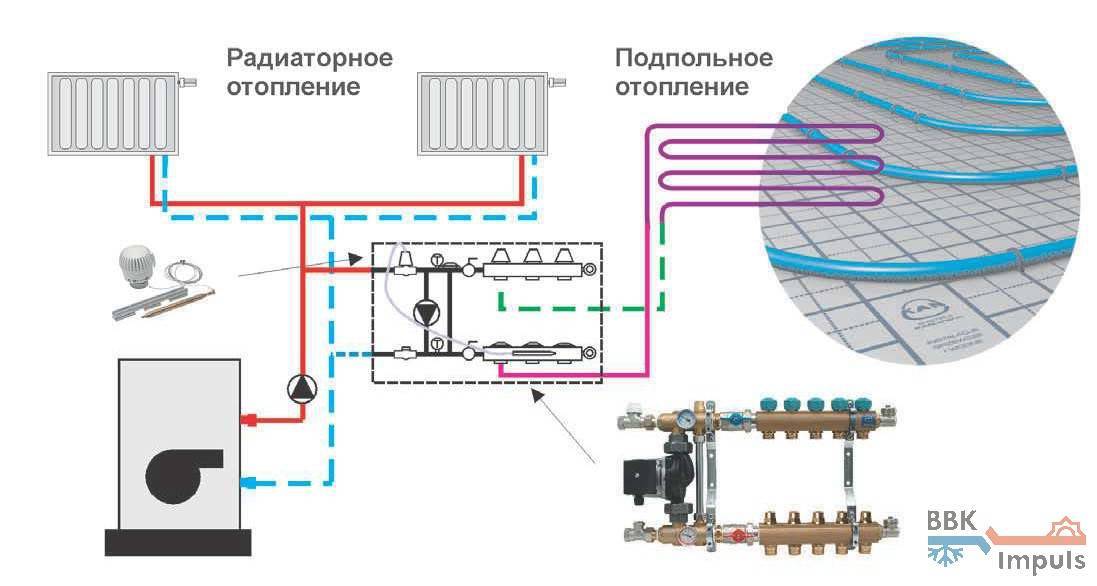

Насосно-смесительный узел для котла: совмещаем радиаторы и теплый пол

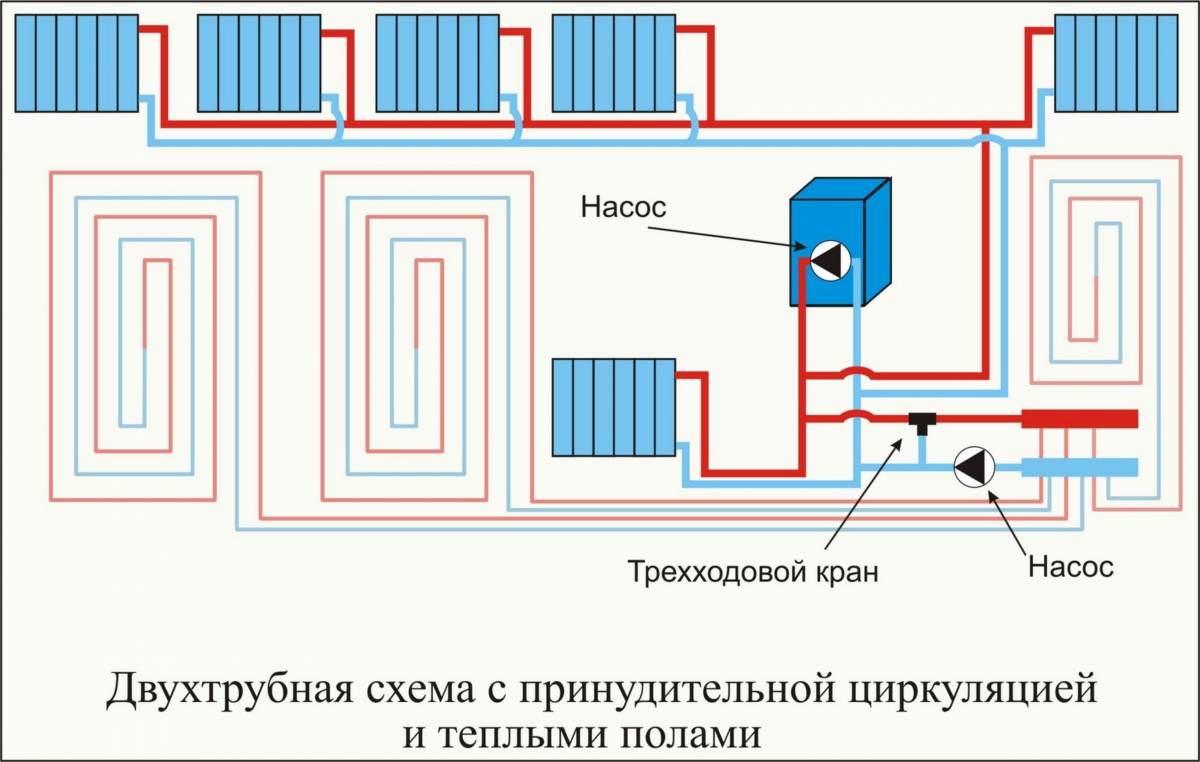

И батареи отопления у нас будут самые обычные — с горячей водой внутри Чтобы уменьшить сопутствующие эксплуатации комбинированных систем затраты, можно те же радиаторы установить только там, где в них есть реальная потребность: в кладовых и в некоторых других помещениях технического назначения они не нужны. Оно должны быть ровным с минимальным перепадом высот. Установка качественного конденсационного котла решает проблему. Не рекомендуется устанавливать в спальнях. Это дополнительные временные затраты. Работа конструкции может быть описана следующим образом: горячий носитель тепла будет доходить до коллектора отопительной конструкции и упираться в заслонку для предохранения с термостатом. Оптимальным вариантом является чугун. Когда произведена укладка водяного теплого пола, производится его подключение к подающему и обратному трубопроводу существующего отопления. Коллектор монтируется в специальный ящик материал — оцинкованная сталь , который соответствует его размеру.

своими руками

Примечательно, что трубы для разводки выбирают с небольшим сечением — лучше всего 20 мм. Он надежен и экономичен. Также можно из ассортимента трехходовых моделей подобрать смесительный кран, который автоматически не поддерживает заданную температуру. Окончательный выбор отопительного котла, радиаторов, труб для их подключения и для теплого пола, а также схему разводки каждый потребитель делает с учетом многих факторов.

Это снижает комфорт и эффективность системы. Радиаторы и теплый пол — совместная работа, как обеспечивается, регулируется Радиаторы и теплый пол — совместная работа, как обеспечивается, регулируется В домах рекомендуется создавать комбинированную систему отопления — радиаторы с теплыми полами. Недостатком является низкий комфорт. В самые холодные недели мощности отопления при обычной температуре будет не достаточно. При формировании автономной системы отопления обеспечивается возможность самостоятельно регулировать устанавливаемую температуру.

И если с паразитной циркуляцией через контур радиаторов можно бороться установкой обратного клапана в точке A по направлению к радиаторам , то с паразитной циркуляцией через котел справиться не получится. Дополнительно отопление оборудуют насосами для принудительной циркуляции теплоносителя Водяной или электрический пол — что лучше? Неустойчивы к коррозии и подвержены гидроударам. Главный вопрос — стоимость систем. Есть такая большая вероятность. 14-Отопление, теплый пол и радиаторы

Достоинства теплых полов

Теплые полы по сравнению с другими способами обогрева дома обеспечивают самое равномерное распределение отдаваемого тепла по площади помещения, которое они отапливают. Потоки теплого воздуха от пола поднимаются вертикально, вытесняя от потолка более холодный воздух. В результате в помещении формируются постоянные естественные конвекционные потоки. Конвекция обеспечивает эффективный обогрев всего помещения – при минимальной температуре теплоносителя комната получает максимум тепла.

Температура носителя тепла в водяных теплых полах должна поддерживаться на уровне 35-40 0 С. Для радиаторного отопления в системе должна быть подача теплоносителя температурой 55-65 градусов. Таким образом для нагрева системы теплого пола требуется меньшее количество тепловой энергии, а, следовательно, затраты на производство тепла ниже. Именно за счет сокращения расходов на производство тепла достигается экономия средств без потери качества обогрева. К тому же, весь пирог теплого пола аккумулирует выделенное тепло и при остановке циркуляции будет еще некоторое время отдавать тепловую энергию в помещение.

В чем отличие твердотопливных котлов

Помимо сжигания различных видов твердого топлива, теплогенераторы имеют ряд отличий от остальных источников тепла. Эти особенности нужно воспринимать как данность и всегда учитывать при обвязке твердотопливного котла с системой водяного отопления. В чем они заключаются:

  1. Высокая инерционность. На данный момент не существует способов резко потушить разгоревшееся твердое топливо в камере сжигания.
  2. Образование конденсата в топливнике во время прогрева. Особенность проявляется из-за поступления в котловой бак теплоносителя с низкой температурой (ниже 50 °С).

Схема устройства ТТ-котла прямого горения с принудительным нагнетанием воздуха

Инерционность создает опасность перегрева водяной рубашки отопителя, вследствие чего теплоноситель в ней вскипает. Образуется пар, который создает высокое давление, разрывающее корпус агрегата и часть подающего трубопровода. Как результат, в помещении топочной много воды, куча пара и непригодный к дальнейшей эксплуатации твердотопливный котел.

Подобная ситуация может возникнуть, когда обвязка теплогенератора выполнена неправильно. Ведь на самом деле нормальный режим работы дровяных котлов – максимальный, именно в это время агрегат выходит на свой паспортный КПД. Когда термостат реагирует на достижение теплоносителем температуры 85 °С и прикрывает воздушную заслонку, горение и тление в топке еще продолжается. Температура воды повышается еще на 2—4 °С, а то и больше, прежде чем ее рост остановится.

Другая неприятная особенность работы агрегата на дровах – появление конденсата на внутренних стенках топливника из-за прохождения через водяную рубашку еще не разогретого теплоносителя. Этот конденсат – вовсе не божья роса, поскольку представляет собой агрессивную жидкость, от которой быстро корродируют стальные стенки камеры сжигания. Потом смешавшись с пеплом, конденсат превращается в липкую субстанцию, отодрать ее от поверхности не так легко. Проблема решается установкой смесительного узла в схему обвязки твердотопливного котла.

Такой налет служит теплоизолятором и снижает КПД твердотопливного котла

Владельцам теплогенераторов с чугунными теплообменниками, не боящимися коррозии, рано вздыхать с облегчением. Их может ожидать другая беда – возможность разрушения чугуна от температурного шока. Представьте, что в частном доме на 20—30 минут отключили электроэнергию и циркуляционный насос, прогоняющий воду через твердотопливный котел, остановился. За это время вода в радиаторах успевает остыть, а в теплообменнике – нагреться (из-за той же инерционности).

Появляется электричество, включается насос и направляет в разогретый котел остывший теплоноситель из закрытой системы отопления. От резкого перепада температур у теплообменника случается температурный шок, чугунная секция дает трещину, на пол бежит вода. Отремонтировать весьма сложно, заменить секцию удается не всегда. Так что и при таком раскладе узел подмеса предотвратит аварию, о чем будет сказано далее.

Аварийные ситуации и их последствия описаны не с целью напугать пользователей твердотопливных котлов или побудить их к покупкам ненужных элементов схем обвязки. Описание основано на практическом опыте, который необходимо учитывать всегда. При правильном подключении теплового агрегата вероятность подобных последствий чрезвычайно низка, почти такая же, как у теплогенераторов на других видах топлива.

Схема подключения теплого пола от радиатора

Это специальные комплекты, предназначенные для подключения одной петли теплого пола на площадь 15-20 кв.м. Выглядят как пластиковая коробка, внутри которой в зависимости от производителя и комплектации, могут находиться ограничители по температуре теплоносителя, ограничители температуры воздуха в помещении и воздухоотводчик.

Теплоноситель поступает в петлю подключенного водяного теплого пола прямо из высокотемпературного контура, т.е. с температурой 70-80оС, остывает в петле до заданной величины и заходит новая партия горячего теплоносителя. Дополнительный насос здесь не требуется, должен справляться котловой.

Недостатком является низкий комфорт. Зоны перегрева будут присутствовать.

Достоинство данной схемы подключения водяного теплого пола в легкой установке. Применяются подобные комплекты, когда малая площадь теплого пола, малое помещение с нечастым пребыванием жильцов. Не рекомендуется устанавливать в спальнях. Подойдет для отопления санузлов, коридоров, лоджий, и т.д.

Подведем итог и сведем в таблицу:

Вид подключения

Комфорт

Эффективность

Монтаж и        настройка

Надежность

Цена

Обычный газовый,ТТ или дизельный

±

±

+

±

+

Конденсационный котел или тепловой насос

+

+

+

±

Трехходовой термостатический клапан

±

±

+

+

±

Насосно-смесительный узел

+

+

±

+

Термомонтажный комплект

±

+

+

+

Мастера-сантехники и эксперты по теплогазоснабжению рекомендуют избегать схем подключения водяного теплого пола к рабочим ветвям отопления. Греющие контуры теплового пола лучше запитывать прямо на котел, чтобы обогрев пола мог функционировать независимо от батарей, особенно в летнее время.

Выбираем котел правильно

От газового котла в доме будет зависеть дальнейший микроклимат в комнатах. Зачастую подобные системы выбирают исходя из стоимостной выгоды (итогов) одного из энергоносителей. Этот подход, к удивлению, и является самым правильным. При выборе теплоносителя следует руководствоваться следующими факторами:

Котел и теплый пол

  1. Степень сложности необходимых монтажных работ, которые направлены на установку комплексного оборудования.
  2. Последующая степень удобства при эксплуатации. Немаловажную роль играет стоимость его последующего обслуживания.
  3. Стоит так же учитывать возможность перебоев в электроэнергии и ее полное отключение в конкретном регионе.
  4. Максимальная и минимальная мощность системы.
  5. Какой самый выгодный, с экономической точки зрения, энергоноситель.

Дело в том, что не существует такой компании, которая бы выпускала отопительные котлы, предназначенные для тёплого пола. Можно найти модели, в инструкции которых содержится информация касательно его работы с системами теплых водяных полов, но не более того. Главным отличительным признаком напольных контуров от радиаторных систем, является температура основного теплоносителя. При использовании радиаторных систем, температура теплоносителя может достигать 80°C. В трубах водяных полов лишь 55°C.

Спецификация характеристик котла

Для того, что бы добиться оптимального микроклимата в помещениях, система должна нагреваться до 40°C. Остывший теплоноситель будет иметь температуру в 30°C. Если для отопления используются радиаторы и теплые полы, которые снабжаются нагретым теплоносителем от того же котла, то выбор теплогенератора не должен вызвать трудностей. Не каждый источник тепла может работать на поддержание оптимальной температуры. Для этого можно дополнительно обвязывать агрегат.

Сложности в стыковках могут зависеть от выбора одной из разновидностей используемого котла и теплого пола:

  • угольный и автоматический пеллетный;
  • напольный или настенный газовый;
  • твердотопливный;
  • электрический.

Схема классификации котлов
