Как сделать деформационные швы в бетонных полах

Герметизация углублений

Перед укладкой финишного покрытия пола нужно проделать еще одну работу, что заключается в заполнении компенсационного углубления каким-либо предназначенным для этого материалом и заделке герметиком. Это нужно для того, чтобы в приготовленные борозды не попадала влага, мусор, различные агрессивные среды, что могут негативно сказываться на структуре и целостности бетона. Однако что угодно в качестве герметика использовать нельзя. Следует использовать только те материалы, что по своим свойствам подходят для подобных целей.


Герметизация швов при помощи силикона — самый быстрый и дешевый метод

Сегодня в продаже имеется несколько материалов, что рекомендованы как для первоначального заполнения технологического углубления, так и для использования в качестве финишного герметика. Вот основные из них.

  1. Дешевле обойдется уплотняющая полоса, цена которой не так уж и велика. Представляет собой эластичный жгут из вспененного полимера. Закладывается в шов одним или двумя слоями и сверху закрывается герметиком.
  1. Профилированные ленты, что еще называются гидрошпонками, закладываются в цементный раствор при его заливке. Изготовлены из полимеров или резины (у первых цена ниже), обладают способностью сглаживать деформационные процессы, происходящие в бетоне.
  1. Герметики для заполнения углублений являются самыми практичными и востребованными. Это всевозможные мастики, что выпускаются разными производителями, потому и цена на них отличается. После заделки шва герметики схватываются, однако остаются эластичными, выполняя демпферные функции. Хороши тем, что удобны в работе и надежно герметизируют шов. Бывают однокомпанентными, которые готовы к применению, и состоящие из двух ингредиентов, что смешиваются перед заделкой углубления.

Герметизации деформационных швов

Герметизация швов – важный этап работ по обустройству бетонного пола. Это обязательная процедура, поскольку негерметичные пропилы становятся причиной растрескивания бетона и сокращают срок службы напольного покрытия.

Для герметизации могут использоваться следующие типы материалов:

  • уплотнительный жгут из вспененного полистерола. Остается эластичным даже при отрицательных температурах;
  • герметизирующие мастики. Наиболее популярный вариант материала. После затвердевания он остается эластичным, а также препятствует проникновению влаги;
  • гидрошпоники – материал на основе резины, ПВХ либо полиэтилена. Профильные ленты укладываются непосредственно в толще стяжки внутрь шва в период заливки смеси;
  • деформационные профили. Представляют собой стальные направляющие с прослойкой из морозостойкой резины. Монтаж изделий минимизирует воздействие нагрузок на бетонную стяжку, что предотвращает появление трещин.

Нарезка деформационных швов позволяет получить прочное напольное покрытие, устойчивое ко всем типам механических нагрузок.

Технические требования СНиП

Нарезка деформационных швов не термит отклонений в технологии и строго оговорена в нормативных актах. Требования СНиП следующие:

  • Деформационные швы располагают перпендикулярно с шагом в 6-12 метров, в зависимости от типа пола и общей площади помещения,
  • В полах толщиной от 5 см предусматриваются швы продольные и поперечные, при шаге от 3 до 6 метров,
  • Глубина шва должна быть не менее 1/3 от толщины пола, при этом она не может быть меньше 4 см,
  • Швы, совпадающие с основными швами здания, выполняются во всю толщину подстилающего слоя,
  • Для помещений, где возможны значительные перепады температур, деформационный шов должен идти вдоль оси колонн и швов в плитах перекрытий,
  • Устраивать швы можно через 2 дня после затвердевания основного слоя пола,
  • Для устройства шва в бетонных полах можно использовать рейки с антиадгезионным составом, которые в дальнейшем будут удалены, а получившаяся штроба загерметизирована или уложен шнур.

Основные виды

Деформационные швы бывают изоляционными, усадочными и конструкционными. Изоляционный предупреждает негативное влияние таких факторов окружающей среды как давление грунтовых вод, движение почвы и температурные перепады. Он должен обеспечивать стяжке свободное горизонтальное и вертикальное движение относительно фундамента, стен и колонн. Обычно толщина швов составляет 13 мм.

Их создание осуществляется с использованием изоляционного материала. Он укладывается по периметру стен, фундамента и колонн до заливки бетонного раствора. Главной чертой изоляционного материала является стопроцентная эластичность. Он не должен разрушаться при возникновении деформационных процессов.

Схема уплотнения деформационного шва.

Усадочные швы в бетоне предназначены для недопущения растрескивания пола. Осуществление данного процесса возникает в связи с более быстрым высыханием и усадкой верхнего слоя стяжки, нежели нижнего. Неравномерное высыхание приводит к тому, что в стяжке происходит усадка бетона. Ее размер составляет приблизительно 0,3 см на 30 см длины. По этой причине центральная часть стяжки проседает, а края становятся немного выше. Внутреннее напряжение в бетоне становится запредельным, в результате чего и происходит возникновение трещин.

Основные особенности и необходимость применения

Различные воздействия способствуют распространению трещин в бетонных полах, что негативно сказывается на качестве и длительности эксплуатации покрытия, а также прочности всего здания. Своевременное и правильное обустройство деформационных швов позволит полностью устранить или хотя бы уменьшить усадочные расширения и вызванное ими напряжение.

Когда можно делать деформационные швы в бетонных полах:

В процессе бетонирования – после выполнения заливки и шлифовки, в предполагаемом месте шва монтируют обработанную антиадгезионным составом планку, которая потом удаляется после твердения монолита, канавки заделываются герметиком.
На застывшем основании – швы пилят на затвердевшем полу специальными инструментами, болгаркой с алмазными дисками. Обычно швы делают через двое-трое суток после финишной отделки бетона

Нарезая швы, важно соблюдать постоянную глубину (она должна быть равной 30% толщины стяжки) и ровность, целостность краев.

Очередность выполнения швов:

  • Разметка поверхности пола.
  • Проверка и настройка оборудования.
  • Нарезка пробного шва с проверкой качества.
  • Нарезка штроб на остальной площади с формировкой в том же направлении, в котором выполнялась заливка.
  • Герметизация швов герметиком.

Типы повсеместно используемых швов

Швы выполняются в железобетонных и бетонных конструкциях, полах. Разные типы швов обустраиваются для разных целей и ликвидации определенных негативных воздействий на бетонный монолит.

Основные виды деформационных швов:

  • Усадочный – компенсирует проходящие в бетоне реакции в процессе твердения и высыхания (обычно слой сохнет сверху активнее, чем снизу, и уровень стяжки по краям может быть выше в сравнении с центром). Появляется напряжение, приводящее к трещинам. Усадочные швы выполняются на треть глубины стяжки сразу после финишной обработки. Используют швонарезчик или болгарку с алмазным диском. Если же швы обустраиваются своими руками, можно установить рейки в момент, когда бетон приобрел среднюю влажность, а потом убрать и обработать готовый шов.
  • Изоляционный – предотвращает передачу деформаций от разного типа капитальных архитектурных объектов на пол, обычно такие швы делают вдоль стен, вокруг конструкционных колонн по периметру фундамента. Можно использовать швонарезчик или специальный упругий изоляционный материал, укладываемый по линии расположении будущего шва до заливки бетона.
  • Конструкционный – если стяжка заливалась не одноэтапно, а с перерывами. В таком случае выполняют сложный шов по типу соединения шип/паз. Работы выполняются с использованием специальных реек обычно по сырому слою бетона.
  • Температурный – для защиты пола и элементов от усилий, вызванных температурными колебаниями. Делают в полах, сооружениях, размеры считают с учетом максимальных перепадов плюса/минуса в климатическом регионе, марки бетона, материала выполнения конструкций, свойств основания, площади и толщины заливки.
  • Осадочный – компенсирует усилия, изменяющие первичные свойства бетона (изменение нагрузки на фундамент перекрытий, смещение и т.д.), особенно негативное воздействие осадки на бетонных стяжках, залитых по промерзающим/непрочным основаниям.
  • Сейсмический – ликвидирует усилия деформации во время землетрясений, увеличивает стойкость сооружений, понижает риск критических колебаний. Благодаря выполнению данного типа швов возможно сохранить здания целыми и предупредить распространение трещин в полу.

Расстояние между швами

Деформационные швы призваны уменьшать и ограничивать напряжения разного типа в бетонных полах

При их выполнении важно правильно рассчитать расстояние и схему. Нормы гласят, что расстояние между швами не должно превышать 150 метров для отапливаемых зданий сборного типа и 90 для монолитных конструкций

Если отопления нет, расстояние уменьшается на 20%.

Особенности выполнения деформационных зазоров

Выполнение компенсационных швов зависит от вида покрытия, площади и других параметров. Риск появления трещин повышается с увеличением влажности раствора и ускорением затвердевания стяжки, в случае нарушения пропорций в процессе производства раствора. После заливки материала должен быть произведен правильный уход, который будет способствовать постепенному затвердеванию и застыванию бетонной массы. Необходимо контролировать уровень влажности и показатель температуры в помещении.

Разрабатывать схему расположения зазоров следует заблаговременно. Различные типы швов делают на разных этапах создания бетонного пола. При создании схемы учитывают расстояния между зазорами и глубину нарезки. Острые углы более подвержены растрескиванию, поэтому их появления следует избегать.

Конструкционный и усадочный тип зазоров необходимы в процессе заливки раствора и на этапе полного высыхания. Такие технологические элементы после полного затвердевания стяжки нужно герметизировать.

Изоляционные зазоры относятся к постоянному типу, так как нагрузки действуют на напольное покрытие здания постоянно. Следует сохранить их в рабочем состоянии, но придать аккуратный вид.

Зазоры в полусухом бетоне

Полусухую стяжку делают из густого раствора и небольшого количества воды. Такое соотношение ингредиентов позволяет уменьшить проблемы с усадкой, зазоры всё равно необходимо делать.

Деформационные зазоры в стяжкеИсточник chudopol.ru

Формировать изоляционные зазоры нужно перед заливкой бетонной массы. По периметру, плотно к стене укладывают рейку толщиной 10-20 мм. После того как стяжка схватывается, рейку достают, а затем маскируют появившийся шов плинтусом.

Усадочные зазоры нарезают до полного высыхания бетонной стяжки. Делать такие разрезы необходимо на 2-6 сутки после заливки материала. Для этих целей можно использовать нарезчик швов или болгарку.

Если работы был прекращены на продолжительное время, необходимо делать конструкционные зазоры. В местах соединения слоев требуется установка поперечных реек или конусов. Планировать распределение конструкционных зазоров следует заранее.

На бетонной поверхности сначала делают разметку, а затем прорезают каналы.

Разрезы в наливном полу

При заливке наливных или самовыравнивающихся полов, усадка менее значительна. Процесс заливки самовыравнивающегося пола должен осуществляться одноэтапно, поэтому необходимости создания конструкционных зазоров возникает редко. Необходимость в формировании изоляционных и усадочных разрезов сохраняется. Из-за меньшей усадки материала расстояние между швами может составлять 4-5 м.

Процесс герметизации деформационных зазоров

Герметизация разрезов необходима для устранения каналов для воды и придания швам аккуратного вида. Для герметизации используют следующие способы:

  • В разрез укладывают уплотнитель (герметизирующий жгут). В большинстве случаев используют уплотнитель из вспененного полиэтилена, он имеет хорошую эластичность и невысокую стоимость.
  • Мастика после полного высыхания превращается в монолит. Зазоры заполняют герметиком, для этого используют шпатели.
  • В полости зазора устанавливают гидрошпонки (пластиковые или резиновые ленты).
  • Защитить конструкцию от больших нагрузок поможет установка резиновых вставок и профилей.

Выбор способа герметизации компенсационных зазоров зависит от размеров швов и нагрузок.

Ширина шва герметика должна превышать ширину зазора, это необходимо для сохранения эластичности. Полиуретановые герметики отличаются хорошим качеством и приемлемой ценой. Силиконовые герметики с нейтральным составом могут иметь различную окраску, это позволяет подобрать оттенок герметика к плитке. Герметик для заполнения зазоров, расположенных на улице, должен быть устойчив к пониженным температурам и воздействию ультрафиолета.

Также следует обеспечить возможность незначительного смещения напольной плитки или керамогранита. Другие материалы обладают способностью компенсировать возникающие деформации, жесткая плитка более подвержена появлению трещин. Необходимо планировать раскладку плитки таким образом, чтобы деформационные зазоры находились там же, где и швы плитки или керамогранита, смещение может составлять не более 2 см.

Устройство наливного покрытия

Когда поверхность будущего пола капитально подготовлена: очищена от жира и пыли, покрыта грунтовкой и полностью высушена, наносится приготовленный полиуретановый состав. С помощью специальной резиновой швабры и правила смесь равномерно расправляется по бетону.

  1. Требуется определенная доля внимательности, чтобы толщина слоя на всех участках работы было одинаковой.
  2. После заливки следует пройтись зубчатым валиком по всему полу, чтобы выпустить все скопления воздуха, оставшиеся под жидкостью.
  3. Обработка валиком в среднем занимает 15-25 мин., зависимо от площади помещения. Данное мероприятие следует провести до того, как смесь начнет загустевать.

Большое внимание необходимо уделить защите сырой поверхности от попадания различных загрязнений и брызг воды. Особенно, если помещение не оборудовано дверями и окнами

Как выполняются

Термический и усадочный (а также сейсмический и осадочный) типы швов могут совмещаться в конструкции – получается усадочно-температурный (и сейсмически-осадочный) шов. Первый проходит по ширине и длине здания от верхней части фундамента до кровли, второй же предполагает полное деление конструкции на независимые один от другого блоки.

В таком случае железобетонный короб делится на вертикальные швы шириной 2-3 сантиметра, заполненные гидрофобным упругим герметиком. Правильное размыкание может обеспечить монтаж в смежных областях соседних частей парных балок и колонн.

В постройках разной высоты и на разных грунтах даже при условии объединения вкладным пролетом делают осадочные швы. Температурное расширение в отмостке из армированного бетона компенсируют делением на двухметровые квадраты посредством монтажа в опалубке пропитанных битумом брусков из дерева. Примыкание опалубки к стенам должно быть подвижным и герметичным.

Бетонные полы деформируются, если их площадь превышает 30 квадратных метров, провоцируя распространение трещин. Поверхность стяжки режут на глубину четверти-половины высоты, чтобы материал разорвался под швами. Площадки стяжки могут быть размером до 6 метров и не только квадратными, но и с соотношением сторон 1:1.5. Стыки разных материалов, залитых в разное время стяжек выполняют демпферами.

Изоляционные швы отделяют стяжку от стен на всю высоту по периметру здания, их заполняют упругими материалами. Также изолируются от стяжки пола колонны, лестничные марши. Плиты перекрытий монолитного типа отделяются разрезами от несущего каркаса конструкции, оптимальная ширина высчитывается индивидуально.

Межэтажные перекрытия заливаются фрагментами определенного размера. Все пустоты заполняют герметиком, заделывают. Делятся по всей высоте на отдельные блоки и ленточные основания, что компенсирует напряжения и нагрузки.

Шаг разрезания фундамента: 30 метров на слабо- и 15 метров на пучинистых грунтах. Швы заполняют долговечными герметиками. Вертикальными конструкциями наружных/внутренних стен создаются горизонтальные сечения, делящие здание на отсеки. Высота отсека для внутренней стены – 30 метров, для фасадной – 20.

В такие размыкания каркаса монтируют завернутый дважды в толь шпунт, он забивается паклей, потом герметизируется глиной. Ширина шва может составлять от 3 миллиметров до 100 сантиметров.
Правила выполнения деформационных швов по стяжке:

  • Разрезы должны идти по осям колонн, стыковаться с углами швов, проходящих по периметру колонн.
  • Карты пола должны быть квадратной формы либо со сторонами 1:1.5, прямыми, без ответвлений. Чем меньше величина карты, тем меньше риск хаотичной деформации монолита.
  • В проездах/проходах швы делают на расстоянии, идентичном ширине стяжки (в случае, когда проход больше 3.6 метров, в центре можно сделать продольный шов).
  • Расстояние между швами на открытых площадках – максимум 3 метра по всем направлениям.
  • Деформационные швы выполняются с использованием формующих реек, в противном случае разрезы создают после завершающей обработки бетона.
  • Стандартные швы по стяжке нарезают блоками 6х6 метров в треть толщины слоя бетона.
  • Место расположения и число швов устанавливают, исходя из усадки бетона, коэффициента температурного расширения, вероятных деформаций мест сопряжения стен и пола, фундамента и колонн, и т.д.
  • Все швы обязательно герметизируются, исходя из условий эксплуатации и требований.
  • Могут использоваться специальные рельс-рейки, укладывающиеся в каркас на этапе заливки.

Железобетонные конструкции в процессе эксплуатации могут быть подвержены различным нагрузкам и воздействиям, компенсировать которые удается за счет выполнения деформационных швов.

Типы швов: какие они бывают, и для чего нужны

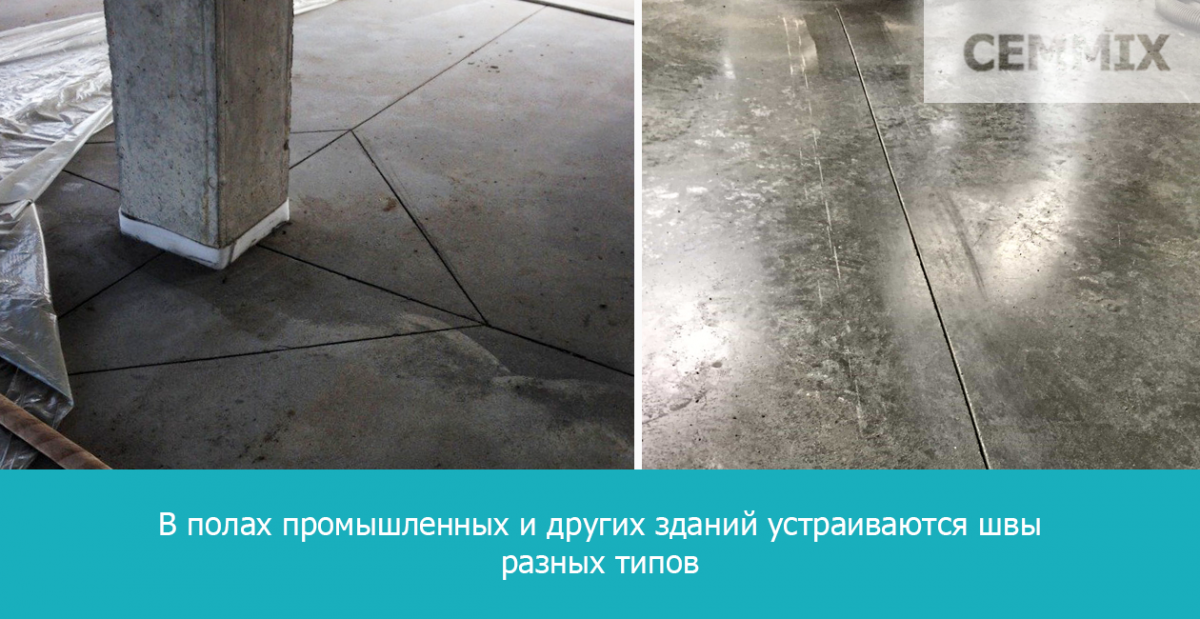

Помимо уже рассмотренных усадочных швов, в полах промышленных и других зданий устраиваются швы других типов:

  1. Температурно-усадочные швы. Это тип швов объединяет два физических процесса, которые воздействуют на полы. При укладке бетона и его высыхании происходит усадка смеси (обычно 3,2мм на 30см). Высыхание бетона в массе происходит неравномерно, верхняя часть пола высыхает быстрее и усаживается сильнее нижней части, происходит процесс стягивания бетона на поверхности, в результате чего края поднимаются выше, чем в центре пола, возникающие внутренние напряжения приводят к образованию трещин. Вторым процессом называется температурные деформации бетона.По законам физики, любое тело при нагревании расширяется, а при охлаждении сжимается. Если тело представляет собой массивную бетонную плиту, изменения в линейных размерах, возникающие под влиянием суточных и сезонных перепадов температур, могут быть существенными. Для предотвращения трещин должны быть предусмотрены температурные швы. На практике чаще всего усадочные и температурные швы объединяют, технология их устройства может быть самой разной – от устройства конструктивных элементов при заливке бетона, до нарезки швов бетоноотделочными машинами по мере отвердения поверхности бетона.
  2. Конструкционные швы. Когда заливается бетоном большая площадь, не всегда возможно всю ее залить за одну рабочую смену. Обычно, при условии бесперебойной подачи бетонной смеси, норма — до 500 кв. м за рабочую смену. Поэтому нужно заранее разбить всю работу на участки, и на месте, где окончена работа, устроить конструкционный шов. Конструкционные швы обычно совпадают с усадочными и температурными, поэтому их расположение планируется до начала работ, а затем уже под них подгоняется график выполнения работ. Если швы все же не совпадают, то конструкционные швы располагают на расстоянии не менее 1,5 м от других параллельных им швов и место стыка бетона организуют под углом 90 градусов с устройством конструкции типа «шип в паз», арматура из одной части платы должна быть связана с арматурой другой части (устраиваются выпуски стержней арматуры).
  3. Изоляционные швы. Устраиваются для компенсации деформаций частей здания от температурного воздействия несущих и ограждающих конструкций, подвижки грунтов основания, работы промышленного оборудования, движения транспорта, сейсмичности и много другого. Пол укладывается обычно в здании, где, как минимум, имеются стены, кроме того, могут быть колонны, а в производственных помещениях — фундаменты для установки оборудования. Каркас здания и вибрации от работающего оборудования могут приводить к деформации стяжки. Кроме того, если стяжку никак не отделить от стен и колонн, она, уменьшаясь в процессе отвердевания, будучи прикреплена к вертикальным поверхностям, неизбежно потрескается. Поэтому перед заливкой стяжки по периметру всех вертикальных опор укладывают демпферную ленту для устройства изоляционных швов.

Разновидности швов

В строительной практике, основываясь на стандартах проектирования полов, данных в СНиП 2.03.13—88, применяются такие виды защитных углублений:


Изолирующий тип стыка целесообразно делать вокруг колонн.

  • Изолирующие. Основная функция шва — предотвращение передачи деформирующих нагрузок от капитальных конструкций к стяжке пола. Технологический процесс обустройства компенсирующего элемента состоит в прокладывании специального материала вдоль конструкции, которая будет заливаться бетоном. Исходя из этого, такой тип углублений размещают следующим образом: по периметру стен;
  • вокруг колонн;
  • вдоль фундаментной основы.

Усадочные швы. Процесс схватывания бетонного раствора происходит неравномерно — в поверхностных слоях он протекает быстрее, чем во внутренних. Это является причиной появления глубинного напряжения, которое приводит к растрескиванию стяжки. Чтобы предотвратить это явление, используя специальное оборудование или закладывая при заливки особые рейки, формируется усадочный шов. Он нарезается по осевым линиям колон, соединяясь с угловыми элементами, расположенными по периметру сооружений. Шов выполняют глубиной до 1/3 мощности бетонной заливки.
Деформационный шов конструкционного типа. Применяется при порционной заливке бетона в месте, где приостановились укладочные работы. В качестве материала для обустройства шва используют деревянную рейку, стеклянную полоску или слоя размягченного битума. Эта прокладка одновременно выполняет сглаживание горизонтального перемещения элементов монолитного сооружения.

Посмотреть «СНиП 2.03.13-88» или

Заключение

На заключительном этапе возведения любого дома обязательно создается защитная прицокольная конструкция

Чтобы она служила продолжительное время, надежно защищала фундамент, в ней важно предусмотреть специальные швы. Они бывают разных видов, устраиваются в зависимости от характеристик почвы, применяемых стройматериалов, а также климатических условий, где расположена постройка

Для заделки отверстий используются современные высококачественные герметики. Их огромный ассортимент в специализированных магазинах позволяет выбрать наиболее подходящее изделие для каждого конкретного случая, учесть все нюансы строительных работ. Правильно сделанные температурные швы в отмостке впоследствии не допускают разрушения самой конструкции, значительно продлевают срок ее эксплуатации.
