Можно ли делать систему тёплого пола под ламинат по деревянному основанию

Особенности укладки электрического теплого пола на основу из дерева

Популярность монтажа кабельных электрических матов по деревянному перекрытию объясняется тем, что в этом случае не нужно отрывать ранее прибитые доски.

Для этого применяется один из следующих способов, как установить теплый пол на деревянный пол:

• Обогревающие кабели укладываются на деревянный пол внутрь предварительно пропиленных вырезов. Стандартная глубина этих ниш – 20 мм. Укладка кабельной системы обогрева на деревянный пол требует сравнительно небольших материальных расходов и затрат по времени.
• Поверх деревянной поверхности. Для выравнивания неровностей основы поверх половиц постилается фанера. После укладки нагревательных матов можно применить любое из перечисленных финишных материалов – ламинат, паркет, линолеум.

Инструкция по установке водяного контура

Чтобы устроить водяное отопление, можно использовать готовые модули, плиты из ОСБ или ДСП с прорезанными фрезером каналами под трубы. Также необходимо выбрать трубы, терморегулятор, утеплитель, гидроизоляция.

Длина труб рассчитывается исходя из способа раскладки и размеров отопительной зоны – теплый пол может быть как дополнительным, так и основным источником тепла.

В зависимости от планировки комнаты, расположения мебели и конструкции отопительной системы можно уложить трубы петлями, улиткой или спиралью, но для самостоятельного монтажа самой легкой считается простая «змейка» (+)

Для деревянных домов чаще всего применяют укладку по реечному способу. Для этого нужно подготовить поверхность чернового пола – сделать настил на балки из фанеры или ОСБ с толщиной 15-20 мм, при необходимости выровнять и утеплить (максимально допустимая неровность – 2 мм на 1 погонный метр).

Водяной теплый пол есть смысл устраивать, если дом снабжен автономным отоплением, а вот подключение к централизованной сети не рекомендуется по ряду причин – в квартире это просто запрещено, а в частном доме есть риск, что трубы не выдержат скачков давления (+)

Этапы предстоящих работ:

Продумать раскладку и выполнить расчет труб для пола

Важно, чтобы реечная основа была установлена перпендикулярно опорным лагам.
Затем вырезать из влагостойкой фанеры полосы, шириной на 2,5-3 см меньше шага для раскладки труб. К примеру, для шага 20 см нужны полосы шириной 17 см, для 30 см – 27 и т.д

Толщина же реек должна превышать диаметр труб на 10-15 мм.
Уложить слой гидро- и парозоляции (чаще всего используется фольгированный полиэтилен).
По периметру стен крепят демпферную ленту, которая обеспечит необходимый зазор при расширении материалов от нагрева.
На пол, в соответствии с планом раскладки, переносят разметку расположения труб.
Затем на лаги или выровненную деревянными материалами поверхность устанавливают вырезанные рейки так, чтобы сформировать паз под трубопровод. В местах, где по разметке планируется поворот контура, желательно закруглить и сами планки, после чего зафиксировать их саморезами.

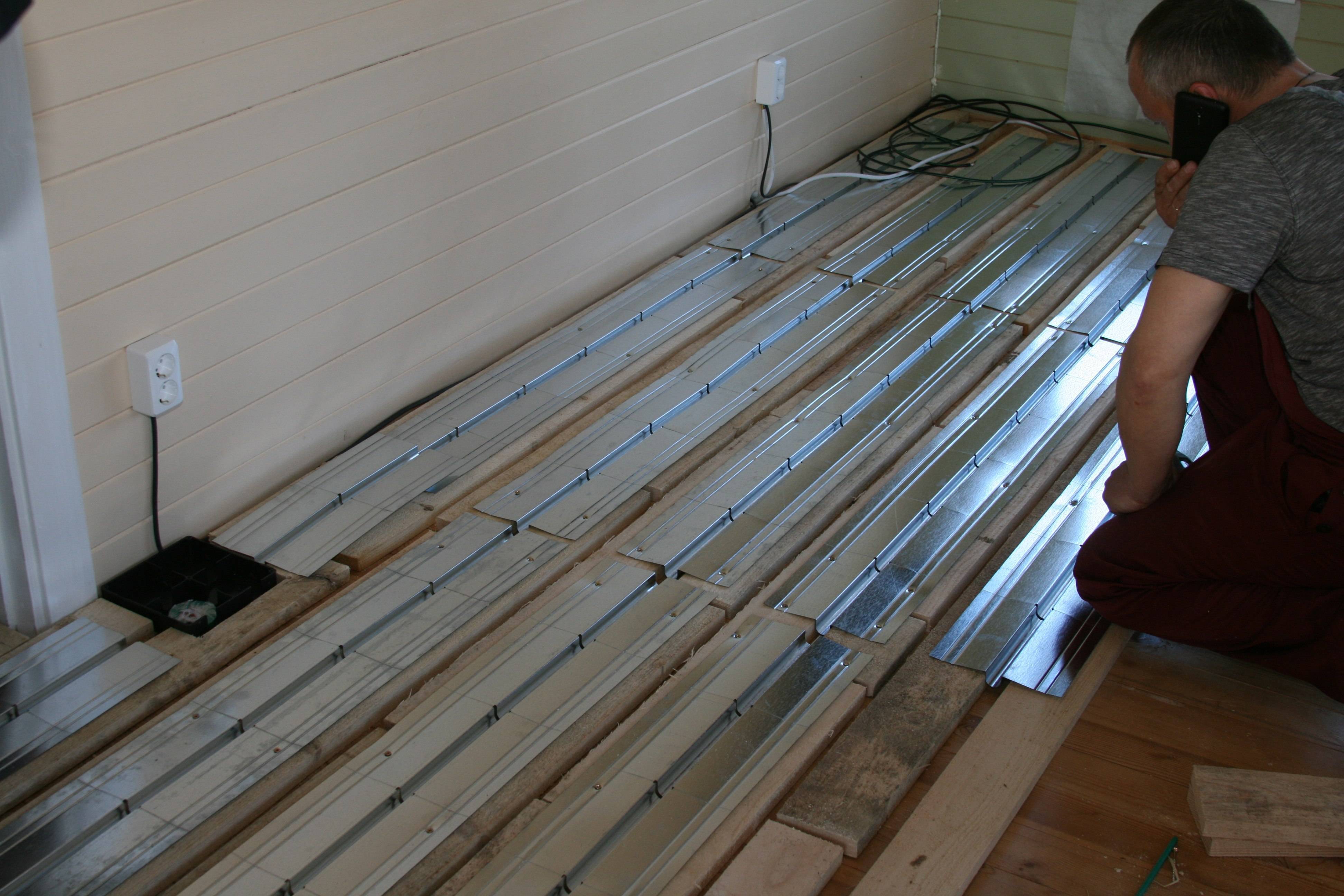

Теперь между рейками укладываются теплопроводящие пластины, которые должны занять не менее 80% площади пола, чтобы обеспечить равномерный нагрев ламината.
В пазы профиля устанавливают трубы водяного контура.

Затем конструкцию проверяют на работоспособность, подключая к отопительному контуру. Чтобы убедиться в отсутствии протечек и деформации труб, стоит понаблюдать за работой системы пару дней, создавая максимальное давление.

Теплопроводящие пластины при желании можно заменить отрезками из тонкого алюминиевого листа или металлопрофиля, а вот применение фольги для таких целей бесполезно

На финишном этапе осталось закрыть «пирог» гидроизоляцией (например, слоем полиэтилена толщиной не менее 100 мкн), чтобы снизить шумовые эффекты при нагреве и остывании труб. Для обустройства чистового настила лучше всего подойдет фанера, прошедшая камерную сушку, или гипсоволокнистые листы, которые хорошо проводят тепло.

Но до начала обшивки теплый пол должен проработать хотя бы 2 дня, после чего остыть до температуры 15-17°С.

Дополнительная информация об обустройстве теплых водяных полов на деревянном основании представлена в этой статье.

Пароизоляция и тепловая развязка

Поверх полистирола или минеральной ваты происходит установка пароизоляционного материала. В его качестве никогда не используют обычную пленку, поскольку формируется конденсат, который делает утеплитель влажным. Хорошие специалисты советуют сделать пароизоляцию из специальных пленок.

Сверху пароизоляционного слоя размещается фанера и теплоотражающий элемент. Фанера является основой, на которой закрепляют рейки. Также она усиливает основание для ламината и этим не позволяет ему прогибаться под весом людей, живущих в доме.

Подложка, отражающая тепло, очень востребована для электрических теплых полов. Также она не является лишней для водных систем. Она не только отражает тепло вверх, но и не позволяет расположенным ниже материалам нагреваться. Одними из этих материалов являются балки перекрытия. Эта теплоотражающая подложка представлена фольгой или фольгированным пенофолом.

Пароизоляция и тепловая развязка

В случае монтажа электрических нагревательных элементов к отражающему экрану предъявляются повышенные требования. Так, он не должен пропускать электрический ток. Поэтому его производят из материала, который не способен проводить ток, а также ламинируют пленкой, что выполняет роль дополнительной изоляции. По толщине подложка отражающего экрана не превышает 5 миллиметров. Если эта величина больше, то материал хорошо амортизирует, что является плохим явлением для покрытия.

Материалы и инструменты

Устройство теплого водяного пола в частном доме сухим способом требует покупки следующих материалов:

• котла на твердом или жидком топливе, газового (электрокотел проигрывает по экономике кабельным теплым полам и инфракрасной пленке);
• циркуляционных электронасосов — из-за внутреннего сопротивления труб движение теплоносителя за счет разности давлений в системе невозможно;
• расширительного бачка;
• крана Маевского для удаления воздуха при завоздушивании системы отопления;
• распределительного узла (коллектора);
• предохранительного клапана;
• труб со специальным крепежом;
• фитингов для полипропиленовых труб или муфту-пресс для металлопластиковых;
• антифриза, если в доме в зимний период на постоянной основе никто не живет;
• рулонной гидроизоляции на случай протечки труб;
• фольгированного паропроницаемого теплоизоляционного материала. При покупке простого утеплителя нужна пищевая фольга;
• металлического рассеивателя из оцинкованной стали или алюминия;

Рассеиватель.

• полистирольной плиты с бобышками для укладки труб;
• набора деревянных реек.

При желании сэкономить, возможен немного другой перечень материалов. Но об этом будем говорить в процессе рассмотрения материала.

Монтажные работы голыми руками не выполнишь. Нужны инструменты и приспособления (их можно купить, взять у друзей и знакомых или в аренду). По технологии в набор входят:

• нивелир — позволяет проводить работы в одной плоскости;
• рулетка — без нее никак. Мерить придется много;
• ножовка по дереву — пригодится при укладке труб на балки или на систему реек;
• болгарка — поможет в резке труб. Здесь она вне конкуренции;
• набор гаечных ключей;
• разводной ключ. Иногда указывают, что достаточно одного разводного ключа. Но это не так. Кто монтировал такую систему своими руками, знает об этом;
• паяльная машинка — потребуется для труб из сшитого полиэтилена;
• набор отверток.

Некоторые специалисты берут с собой портативную газовую горелку, что в некоторых случаях значительно ускоряет ход работ.

Расчет количества труб

Количество труб зависит, в первую очередь, от их диаметра. И не потому, что через большую трубу прокачивается большее количество жидкого теплоносителя, а значит их нужно меньше. Дело в величине контура, который ограничивается внутренним сопротивлением стенок труб. На понятном языке это означает, что насос любой мощности не может качать воду по трубе бесконечной по длине.

Всегда наступает эффект «запертой петли». Так, по трубе ⌀16 мм электронасос может прокачать жидкость на расстояние всего 80-100 м (зависит от материала труб). В свою очередь размер трубы влияет на шаг укладки: более тонкую трубу можно согнуть на 360о с меньшим радиусом. Здесь шаг укладки будет меньше. Естественно, у более толстой трубы этот шаг больше.

С учетом этих нюансов теплотехниками была предложена следующая формула для расчета количества труб:

N = S/L х 1,05 + (M х 2), где:

• N — количество труб, м;
• S — отапливаемая площадь, м2;
• L — шаг укладки труб, м (оптимальное расстояние между трубами — 20 см);
• M — расстояние от контура до коллектора, м.;
• 1,05 — коэффициент запаса под радиусы и соединения.

Расчет можно провести по упрощенной формуле: отапливаемую площадь умножить на 5 — СНиП требует укладки 5 м труб на 1 м2 площади помещения (комнаты).

Второй момент, учитываемый при покупке труб — материал, из которого они изготовлены.

Раскрой и примерка фанеры

Раскрой фанеры производится в соответствии с площадью пола. Необходимо учесть, что при укладке от стены делается отступ в 10 мм и зазор между швами 2−3 мм. Распилив листы на квадраты нужного размера, нужно проверить их края на предмет расслаивания с торцов и наличия прочих дефектов. Если край испорчен, заготовку следует заменить.

Укладка фанеры производится в шахматном порядке. Листы просверливаются к основанию саморезами по периметру и дополнительно по поверхности с шагом около 20 см. Для быстрого и удобного монтажа рекомендуется пронумеровать листы, а также наметить места крепления саморезами.

После примерки заготовки снимаются, основание очищается от грязи и пыли. Приготовленные листы перед укладкой, с целью увеличения срока службы, следует пропитать антисептиком. Затем можно приступать к монтажу.

Пароизоляция и тепловая развязка

Поверх полистирола или минеральной ваты происходит установка пароизоляционного материала. В его качестве никогда не используют обычную пленку, поскольку формируется конденсат, который делает утеплитель влажным. Хорошие специалисты советуют сделать пароизоляцию из специальных пленок.

Сверху пароизоляционного слоя размещается фанера и теплоотражающий элемент. Фанера является основой, на которой закрепляют рейки. Также она усиливает основание для ламината и этим не позволяет ему прогибаться под весом людей, живущих в доме.

Подложка, отражающая тепло, очень востребована для электрических теплых полов. Также она не является лишней для водных систем. Она не только отражает тепло вверх, но и не позволяет расположенным ниже материалам нагреваться. Одними из этих материалов являются балки перекрытия. Эта теплоотражающая подложка представлена фольгой или фольгированным пенофолом.

Пароизоляция и тепловая развязка

В случае монтажа электрических нагревательных элементов к отражающему экрану предъявляются повышенные требования. Так, он не должен пропускать электрический ток. Поэтому его производят из материала, который не способен проводить ток, а также ламинируют пленкой, что выполняет роль дополнительной изоляции. По толщине подложка отражающего экрана не превышает 5 миллиметров. Если эта величина больше, то материал хорошо амортизирует, что является плохим явлением для покрытия.

Технология монтажа электрического теплого пола

Нагревательный кабель под деревянное покрытие

Смотрите это видео на YouTube

Монтаж электрического теплого пола под ламинат на деревянный пол происходит в несколько этапов:

1. Снятие старого напольного покрытия, подготовка черновой поверхности (устранение мусора и повреждений). Пол должен быть максимально ровным, это проверяется при помощи строительного уровня.
2. Создание гидроизоляции поверхности, чтобы предотвратить появление капель конденсированной влаги под ламинатом. Для этого создается дощатый настил, компоненты которого обработаны средством, отталкивающим жидкость. В качестве основы возводятся деревянные лаги, расположенные на расстоянии 60 см.

1. Создание теплоизоляционной подложки. Под лагами, установленными на предыдущем этапе, размещаются доски ДСП или фанеры, чтобы создать изоляционные ниши. В них укладывается теплоизоляционный материал. Затем сверху помещается пленка, способная отражать тепло. Это требуется, чтобы направить тепло вверх и не прогревать пол или этажи ниже. В лагах в точках поворота кабеля дополнительно наносится металлическая изоляция.

1. Укладываются нагревательные кабели по схеме (схемы такие же, как при укладке инфракрасной пленки). Проще всего реализовать змейку в виде единого электроконтура. Расстояние между частями схемы должно быть одинаковым, чтобы ламинат на деревянном полу нагревался равномерно. Уложенный электрический кабель закрепляется специализированными хомутами.

1. Термодатчик помещается в гофрированную трубу, которую размещают между кабелями. Все кабели (электрического теплого пола и датчика) подводятся к терморегулятору. Он устанавливается на расстоянии выше 50 см от пола.
2. Сверху размещается подложка, на которую мастер будет укладывать ламинат.

Определяем оптимальное сочетание типа теплого пола и деревянного основания

Возведение конструкции теплых деревянных полов под ламинат отличается некоторой сложностью. Это обусловлено материалом основы: дерево легко впитывает влагу, в результате чего может существенно деформироваться, а при быстром испарении влаги – покрывается трещинами и образуются изъяны.

При укладке ламината на теплый пол величина перепада не должна составлять больше 1 мм, однако в случае впитывания влаги это значение может увеличиться, что приведет конструкцию к выходу из строя. Решение данной проблемы – использование материалов, устойчивых к влаге, при помощи которых достигается дополнительная гидроизоляция.

В качестве теплого пола на деревянное основание может возводиться конструкция:

• электрическая;
• инфракрасная;
• водяная.

Водяной

Данный вид считается самым бюджетным и безопасным. Его принцип работы: на подготовленное основание выкладываются трубы, изготовленные из полипропилена или металлопластика. По трубопроводу пускается горячая вода, которая параллельно нагревает расположенную выше подложку и ламинат.

Если планируется под ламинат на деревянный пол монтировать водяную систему, следует учитывать следующие моменты:

• комнатная температура – не выше 28 градусов;
• обеспечить отсутствие резкой смены температур;
• нагревательный элемент не должен прогреваться свыше 50 градусов.

Перед монтажом важно учитывать, что самостоятельно сделать подобный теплый деревянный пол под ламинат достаточно сложно, скорее всего, потребуется помощь специалистов. Несмотря на эффективность функционирования водяного пола, на дачах и в небольших частных домах его устанавливают редко

Эксплуатация предполагает небольшие расходы, однако установка и первоначальный запуск могут потребовать существенных финансовых вложений

При проведении монтажа своими руками важно следить за качеством проводимых работ и отсутствием физических повреждений элементов конструкции, т.к. это способно привести к протечкам и поломке всей системы в дальнейшем

Инфракрасный

По своему типу, инфракрасный пол считается разновидностью электрических систем, однако отличие состоит в характере излучаемого тепла. В качестве источника используется пленочное полотно с покрытием из полимера и слоем токопроводника, размещаемое на черновой пол.

Каждый компонент системы отопления заключен в слой пленки из полиэтилена, который призван обеспечить надежность и безопасность, но при этом не увеличивает толщину теплого пола.

Основные достоинства инфракрасной системы на деревянный пол под ламинат:

• легко осуществить монтаж своими руками, процедуру сможет провести самостоятельно даже полный новичок в ремонтных работах;
• отсутствие нагрузки на деревянное основание (как в случае с водяным полом);
• малая толщина;
• быстрое нагревание конструкции;
• простота регулирования температурного режима.

Электрический

Как и инфракрасный теплый пол под ламинат, электрическая конструкция подсоединяется к электросети при помощи кабеля. Когда подключается электричество, происходит формирование магнитного поля, все элементы конструкции нагреваются, и если все комплектующие системы уложены правильно и соблюдена вся технологии укладки, то тепло будет уходить вверх, в помещение.

Данная разновидность имеет все преимущества инфракрасных полов, но при этом более доступна по стоимости. На сегодняшний день эти факторы обеспечивают популярность электрической системы в качестве теплого деревянного пола под ламинат.

Единственным недостатком можно назвать вероятность короткого замыкания. Однако это решается покрытием основания и перекрытия специальным средством, а также обеспечением безопасности при работе с электросетью.

Так же на деревянный пол можно уложить термоматы — это более продвинутый вид электрического пола.

Под какой ламинат можно устанавливать теплый пол?

Ламинат являет собой деревосодержащий продукт и потому наделен свойствами древесины под воздействием влаги разбухать, а при повышении температуры – напротив, рассыхаться. Эти свойства сведены до минимальной степени за счет присутствия в составе различных смол.

Но все же, чтобы избежать разочарований при эксплуатации финишного покрытия совместно с обогревательными системами, при его выборе стоит обращать внимание на маркировку материала

Видео-руководство по выбору ламината

О совместимости покрытия с системой будет свидетельствовать специальный значок на упаковке. Рядом с ним будет отмечено пограничное значение температурного предела, до которого можно нагревать материал.

Ламели покрытия, уложенные на деревянный пол для устройства теплого пола, должны иметь невысокую плотность и толщину не более 8-10 мм. От этих параметров напрямую зависит коэффициент теплового сопротивления материала, превышение которого увеличивает риск перегрева не только покрытия, но всей системы.

1 Нюансы при работе с деревянными полами

Стандартный теплый пол – это система обогревательных контуров, что прокладываются под стяжкой. Контуром могут выступать водяные трубы, электрические кабеля или специальная пленка, что называется инфракрасным полом. В любом случае принцип действия там почти что один.

Пол обогревается за счет действия контура, который выделяет тепло. Контур проложен змейкой или спиралью. Принцип укладки заключается в необходимости покрыть каждый квадратный дециметр пола, чтобы не осталось холодных участков.

Водяные и электрические полы укладывают под стяжку даже если применяют керамзит для утепления пола. Стяжку делают из легких материалов, с прекрасной теплопроводностью. То есть стяжка принимает на себя всю температуру пола и полноценно отдает ее покрытие. А оно уже, соответственно, обогревает саму комнату.

С пленочными полами дела обстоят иначе. В большинстве своем они слишком слабые, чтобы прогревать непосредственно стяжку. Это скорее дополнительный источник обогрева, хотя и довольно мощный. Их кладут сразу под напольное покрытие, прикрывая только подложкой.

1.1 Особенности дерева

Сложность ситуации, в которую нас загоняет деревянный пол – это его слабая теплопроводность. Если стяжка хорошо набирает тепло и удерживает его, постепенно отдавая покрытию.

То обычную доску прогреть сложнее, а отдает тепло она очень неохотно. То есть влияние системы напольного отопления ограничивается за счет плохой теплопроводности материала.

Следующее препятствие – подложка под покрытие и само покрытие. Деревянный пол редко делают из обычных досок. Чаще всего доски являются черновым покрытием, поверх которого настилают лицевое.

Как вы сами понимаете, тот же паркет или ламинат без подложки с изделием из полиэтилена монтировать вообще нельзя. А ведь подложка в большинстве случаев имеет свойства теплоизолятора, хоть и не очень надежного.

То есть слабая отдача тепла от досок будет гаситься еще и подложкой. В итоге вы получите еле теплый пол, даже если работает он на полную мощность.

Не забудем еще и тот факт, что водяной или электрический образец системы обогрева, да впрочем как и пленочный, нуждается в эффективной передаче тепла.

Еще одна схема обустройства отопительного контура, на сей раз укладка ведется по фанере

То есть трубы должны непосредственно контактировать с элементами, которые подвергаются обогреву. Либо же находится очень близко к ним. С деревянными полами в стандартном их применении с подобными нюансами тоже возникают трудности.

Как видите, обычная технология укладки здесь не подходит. Нужно действовать иначе, импровизировать. К счастью, все технологии уже давно придуманы, надо только рассмотреть их и применить в работе при проектировании системы теплого пола.

1.2 Подбор системы пола

Сразу же разберемся с одним важным нюансом. Не все системы обогрева такого типа выгодно применять в работе с деревянными основаниями. Профессиональные строители используют только теплый пол:

• Водяной;
• Электрический.

Причем используются образцы с высокой мощностью, так как теплопроводность древесины все же оставляет желать лучшего.

По этой же причине пленочными полами практически не пользуются. Они слишком слабые, и не способны эффективно отдавать тепло в столь больших количествах. А те модели которые могут, потребляют слишком много энергии. Использовать их становится просто нерентабельно.

Водяной и электрический образцы – это уже другой разговор

Водяные полы довольно мощные и, что очень важно, стабильные. При грамотной разводке отопительного узла и установке трехходовых клапанов затраты на поддержание их нормальной температуры можно существенно снизить. При этом не стоит бояться, что полы прорвет, и они испортят древесину

Как правило, в работе с ними в любом случае используют только влагостойкие образцы на утепление лагового пола

При этом не стоит бояться, что полы прорвет, и они испортят древесину. Как правило, в работе с ними в любом случае используют только влагостойкие образцы на утепление лагового пола.

Электрические модели, когда отделывается деревянный пол, тоже хороши. Их максимальная температура нагрева даже выше, чему у предыдущего варианта, но проблема здесь кроется в другом.

При коротком замыкании есть небольшая вероятность возгорания покрытия либо же его основательного повреждения, что конечно же, совершенно неприемлемо.

Покрытие по пленочному полу можно настилать без подготовки

Поэтому мы все же рекомендуем использовать именно водяной теплый пол, как самый оптимальный вариант.

Растворы и смеси для монтажа плитки на ГВЛ

Смеси для укладки кафеля подразделяются на 3 вида:

• цементный раствор;
• цементно-клеевая смесь;
• раствор на основе порошкового клея.

Для применения каждого из растворов действуют свои ограничения. На цементный раствор лучше сажать тротуарную плитку, в то время как смеси с добавлением клея ПВА или на основании сухого клея используются для укладки плитки в помещениях. Для кладки кафеля не стоит брать цемент, качество которого будет ниже 300. Соотношение компонентов: 6x1x25.

Для создания цементно-клеевого раствора понадобится:

• песок;
• цемент;
• ПВА.

Кладка кафельных плит на цементный раствор на ГВЛ без клея не обеспечит должного контакта. Песок лучше использовать крупнозерновой, перед началом процедуры необходимо промыть его и очистить от кусочков глины, ракушек и прочего мусора, дать полностью высохнуть. В противном случае при просеивании через сито влажная песчаная масса будет проходить тяжело и забивать отверстия сита, прилипая к решетке.

Раствор на основании сухого клея применяется для укладки плитки на любую поверхность – стены, потолок или пол. Главное — следовать указанным на пачке сухой смеси соотношениям для приготовления клейкого раствора. Раствор на основе смеси применяется для такой группы отделочных материалов:

• керамическая плитка;
• керамогранит;
• котто;
• клинкер.

При выборе сухого порошка для замешивания клейкой основы для укладки плитки нужно обращаться на несколько нюансов:

• срок годности состава;
• характеристики;
• с какой поверхностью работает (несмотря на то, что клей подходит для плитки, он должен также хорошо сцепляться с поверхностью).
