Проведение ремонта водяного и электрического теплого пола своими руками

Основные виды неисправностей

При обрыве кабеля или повреждении оболочки необходимо демонтировать покрытие

Встречаются следующие неисправности, появляющиеся в процессе эксплуатации электрических систем:

  • повреждение (обрыв) кабеля или отдельного провода, входящего в его состав;
  • выход из строя электронного терморегулятора;
  • проблема с питающим напряжением;
  • разрыв кабельной оболочки (изоляции).

Первая из этих неполадок возникает из-за случайных деформаций и разрыва медной жилы, что нарушает цепочку энергоснабжения всей системы. Вторая причина случается реже, однако никто не застрахован от брака или случайной поломки терморегулятора.

Проблемы с электропитанием – самые частые причины выхода конструкции из строя, объясняемые срабатыванием системы защиты по току. Разрыв оболочки кабеля схож с первой неисправностью, но в этом случае цепь отключается из-за наличия утечек на землю. Неисправности водяных полов сводятся в основном к появлению протечек, образующихся в местах обустройства фитинговых сочленений. Также возможно случайное повреждение труб из-за неосторожных действий во время работ, проводимых на чистовом напольном покрытии.

Виды нагревательных элементов

Говоря о неисправностях тёплых полов, стоит учитывать многие факторы, в частности какой вид обогревающего материала используется в конкретном случае. Терморегуляторы по принципу работы едины и могут использоваться с любым типом тёплого электрического пола. Рассмотрим основные виды нагревательных элементов их применение и возможные причины неисправности:

1. Нагревательные маты. Продаются готовым метражом одножильного кабеля на сеточной подложке, что удобно при монтаже. Укладывается в стяжку под ламинат, кафель, линолеум. Из неисправностей может возникнуть механическое повреждение целостности как при укладке, так и дальнейшей эксплуатации.

2. Кабельный тёплый пол. Продаётся готовым метражом, рассчитанным на определённые квадратные метры обогреваемого участка. Двужильный кабель в данном случае раскладывается под стяжку или плиточный клей по полу самостоятельно с применением специальных монтажных пластин. Хоть производители и дают гарантию на кабель в 25 лет, он также незащищён от жёстких механических повреждений.

3. Плёночный тёплый пол. Совершенно иная конструкция обогревательных элементов. Его не надо укладывать в стяжку, а достаточно проложить непосредственно под половое покрытие, следуя рекомендациям и указаниям в инструкции. Электрический тёплый пол плёночного типа состоит из множества тонких медных пластин, изолированных снаружи прочным плёночным материалом. Плюсы – быстрый монтаж, возможность отрезания и соединения отдельных участков (места отреза указаны на плёнке), укладка под любой вид полового покрытия. Минусы – контроль за теплоотдачей. Нельзя загромождать участок под которым проложен плёночный пол, из за плохой теплоотдачи на линолеуме например могут образоваться тёмные пятна. Из минусов можно отметить ещё и электробезопасность, ведь в случае протечки воды и включенном в работу устройстве тёплого плёночного пола, возможно получение электротравмы.

Причины неисправности и ремонт водяного теплого пола

Правильный монтаж водяного пола гарантирует его службу на протяжении очень длительного времени (до 50 лет) с условием использования высококачественных цельных труб.

Способы укладки труб теплого пола

По комплектации и принципу действия водяной теплый пол довольно сложен и его работоспособность зависит от качественного функционирования нескольких важных компонентов. Водяной пол состоит из следующих элементов:

  1. Труб, с циркулирующей по ним водой, являющейся теплоносителем.
  2. Байпаса.
  3. Циркуляционного насоса.
  4. Коллектора и электропривода, с помощью которых регулируют поток воды.
  5. Балансировочного клапана, который смешивает нагретую и остывшую воду.
  6. Термостата и терморегулятора, отвечающих за поддержание необходимой температуры. В случае их поломки возможно не только остывание, но и перегрев теплоносителя.

Основные элементы теплого водяного пола

Как и в случае с электрическим полом, при выявлении причин недостаточного обогрева допускают некачественно проведенные теплоизоляционные работы, в результате которых наблюдаются существенные теплопотери. Исправить ситуацию позволит только полная переделка системы с нуля. Причиной слабой теплоотдачи также служи неправильный расчет и подбор характеристик основных компонентов системы. Слабый котел может стать причиной недостатка энергии для нагрева теплоносителя.

Повреждения трубопровода

Причиной прорыва и протечки водяного пола часто является резкое падение давления внутри трубы. Количество воды в трубах снижается, а та, что вытекает наружу, начинает разрушать стяжку и просачиваться на нижний этаж.

Для выявления возможной протечки сначала производят визуальный осмотр напольного покрытия, в местах стыках ламелей которого или непосредственно на поверхности можно обнаружить мокрые пятна. Если невооруженным глазом и на ощупь наличие влаги не определяется, то используют тепловизор.

При обнаружении места расположения поврежденного фрагмента трубы производят ее локальный ремонт, частично разобрав напольное покрытие и демонтировав стяжку. Перед заменой трубы воду из контура сливают, а после повторного запуска обязательно обезвоздушивают систему.

Таблица 2. Ремонт при повреждении труб

ИллюстрацияОписание
Для удаления кафельной плитки, если повреждение трубопровода произошло в ванной, первым делом освобождают швы от затирки.
Выполняют демонтаж плитки.
Для удаления стяжки используют перфоратор.
Для ремонта подобных повреждений труб применяют пресс-муфту.
В месте повреждения трубы делают разрез при помощи ножовки.
Трубу очищают от загрязнений.
При помощи развертки выравнивают отверстия с обеих сторон.
На оба фрагмента трубы надевают муфту.
Муфту обжимают клещами.

Перед заливкой цемента отремонтированный участок проверяют на отсутствие протечек. Для защиты муфты от кислой среды раствора, ее обматывают куском вспененного полиэтилена.

Неравномерность нагрева

Если теплый пол слабо нагревается, причиной может быть неравномерное распределение воды в трубах. Это связано с разной длиной контуров – в более длинных, при одинаковой скорости подачи воды, теплоноситель остывает быстрее. В этом случае потребуется отрегулировать подачу воды в каждый контур на коллекторе, произвести настройку уровней электроприводов на подающих клапанах.

Коллектор теплого водяного пола

Чтобы понять результат внесенных изменений в систему потребуется подождать некоторое время. Время прогрева теплого пола зависит от многих нюансов: количества и типа слоев конструкции пола, температуры теплоносителя и скорости его подачи, мощности нагревателя, типа финишного покрытия, погодных условий.

Неисправности электрооборудования

При отсутствии протечки причину стоит искать в неисправности элементов системы, работающих от электросети.

Из строя может выйти циркуляционный насос или термостат, местом расположения, которых является смесительный узел коллектора. Наличие напряжения в них проверяют при помощи мультиметра или индикаторной отвертки. О том, что насос не работает, скажет отличие каких либо звуков при его включении.

Элементы коллектора теплого пола

Каждую клемму термостата потребуется проверить на наличие напряжения. Также стоит проверить датчик температуры.

Цены на теплые полы Caleo

теплый пол caleo

Если причину поломки теплого пола не удалось обнаружить самостоятельно, то лучше обратиться к специалистам, которые имеют необходимые инструменты, навыки и опыт устранения подобных проблем.

Электрические тёплые полы

Тёплые электрополы работают от электрической сети 220 Вт, энергия передаётся с помощью специального блока питания. Электрический ток, проходя по проводам или карбоновым пластинам, осуществляет их нагрев. Они же в свою очередь, передают тепло поверхности. Тем самым, электроэнергия преобразуется в тепловую энергию.

Монтаж электрополов легче водяных, а вот насчёт безопасности для здоровья человека у многих возникают вопросы. Электрические конструкции излучают электромагнитные волны, но объём их незначителен (особенно у инфракрасной плёнки и стержневых матов), и по утверждению специалистов не наносит вред человеку.

Устройство «пирога» выглядит следующим образом:

  • основание;
  • гидро и теплоизоляция;
  • фольгированная подложка;
  • греющий кабель, инфракрасная плёнка или стержневые маты;
  • бетонная стяжка или настил;
  • финишное покрытие.

Для монтажа данных отопительных систем потребуется также регулятор температуры и датчик.

Электрические тёплые полы существуют нескольких видов.

Кабельные

Кабельные — конструкция, состоящая из проводов, которые раскладываются на поверхности чернового пола по определённой схеме.

Есть кабельные маты — там провода уже закреплены на полотне с определённым шагом. Чаще такие полы заливаются бетонной стяжкой.

Инфракрасные

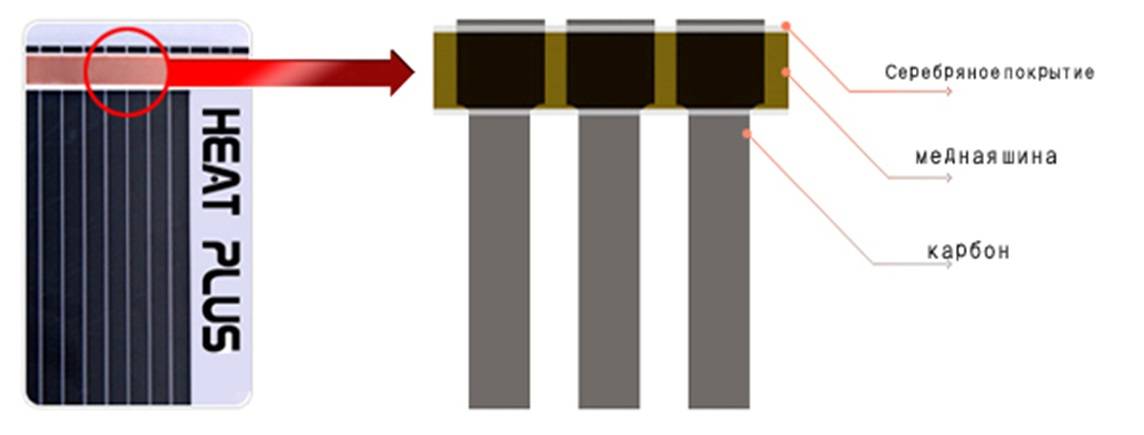

Инфракрасные — двухслойная плёнка с карбоновыми полосками внутри.

Отличие данной системы от кабельных полов, в том, что такое устройство греет не воздух в помещении, а предметы в ней.

Это экономичный, быстрый и наиболее подходящий вариант для «сухой» укладки.

Стержневые

Стержневые — разновидность инфракрасного греющего пола, элементом нагрева выступают стержни из карбона, которые размещены на мате.

Как отремонтировать водяной пол

Если для контура использовались металлические трубы, то решение проблемы пробития состоит в устранении течи без монтирования дополнительного участка. Протечка устраняется методом сварки или пайки.

Как защитить водяной пол от протечки

В первую очередь защитой от протечек является аккуратность во время проведения финишных работ по укладке напольного покрытия. Было бы неплохо расчертить места прохождения труб на схеме и потом тщательно придерживаться схемы. Еще одним способом избежать разгерметизации является соблюдение правил эксплуатации и использование качественного трубопровода.

Хотя, кажется, что за хорошие пластиковые трубы придется заплатить намного больше, стоимость устранения протечек водяного отопления под полом, с учетом испорченных отношений с соседями, нервами и частичной заменой напольного покрытия, превысит любые затраты. Трубы, которые заливаются в пол, должны быть сплошными, не допускается использование стыков.

Все эти меры позволят снизить вероятность возникновения протечек и необходимость в проведении ремонта теплых водяных полов своими силами или с помощью привлеченных специалистов.

Причины выхода из строя водяных полов

Водяные полы, как и электрические, функционируют с низкой теплоотдачей при плохой теплоизоляции, тогда придётся полностью перекладывать «пирог».

Кроме того, наличие ошибок в расчёте мощности или установка не надлежащих компонентов, также сказывается на качестве работы системы. А если установлен котёл слабой мощности, то количество вырабатываемой энергии, может быть недостаточным, чтобы нагревать нужный объём воды.

Повреждение и ремонт трубопровода

Ремонт пробоя водяного теплого пола

Смотрите это видео на YouTube

Трубы — главная часть водяного пола, они также могут прийти в негодность. Самая частая причина — порыв или течь, это может произойти при резком понижении давления в трубопроводе. Течь приводит к снижению объёма теплоносителя в магистрали, а вытекающая наружу вода к разрушению стяжки.

Чтобы выявить место протечки, сначала нужно провести визуальный осмотр пола, на котором можно обнаружить мокрые пятна. При невозможности определить участок порыва таким способом, потребуется тепловизор, использование его позволит легко выявить, где находится повреждение.

Пошагово, ремонт трубы гидропола выглядит так:

осуществляется демонтаж декоративной отделки и стяжки на данном участке;

  • сливается теплоноситель из магистрали;
  • разрезается изделие ножовкой в месте обнаружения порыва;

  • очищается трубопровод от мусора внутри;
  • выравниваются края с обеих сторон развёрткой;
  • муфта надевается на оба конца;
  • производится обжим муфты клещами.

Прежде, чем заливать бетонный раствор, систему следует проверить на наличие течи. Она заполняется водой, и проводится опрессовка для выдавливания воздуха из трубопровода.

Неравномерность нагрева

Ещё одной причиной, из-за которой пол плохо прогревается – вода не равномерно распределяется по трубопроводу. Это случается, если длина контуров различна.

В длинных петлях, теплоноситель быстрее охлаждается. Чтобы исправить ситуацию, необходимо провести регулировку всех контуров на коллекторе по отдельности.

А также от температуры воды и скорости её поступления в магистраль, мощности оборудования и материала финишного изделия.

Неисправности в электрооборудовании

Если течь отсутствует, то неисправность, возможно, кроется в электрооборудование. Выйти из строя может циркуляционный насос или термостат, они размещены в коллекторном узле.

Первым делом нужно удостовериться есть ли напряжение в них. Для этого используется мультиметр или индикаторная отвёртка. Кроме того, понять, что насос не функционирует, можно, если отсутствует характерный шум при включении.

Помимо этого, необходимо произвести проверку напряжения в каждой клемме и датчике температур.

Ремонт не понадобится, если…

При установке теплого пола особенно важно учитывать несколько правил, знать которые не будет лишним. Причиной слабого нагрева электрического пола часто является неправильный выбор типа и мощности       нагревающего кабеля и недостаточная теплоизоляция

Причиной слабого нагрева электрического пола часто является неправильный выбор типа и мощности       нагревающего кабеля и недостаточная теплоизоляция.

  • Отправляться за покупкой необходимого  оборудования и материалов лучше вместе со специалистом, который будет монтировать теплый пол.
  • Выбирать нагревательный элемент размером в соответствии с длиной помещения, так как при подрезании кабеля снижается его прочность.
  • Запрещается прокладывать нагревающий кабель в тех местах, где будет находиться мебель из-за опасности перегрева провода.
  • Перед укладкой греющего кабеля поверхность пола тщательно очищать.
    Во время монтажа на кабель нельзя наступать.
  • Датчик температуры устанавливается в гофрированной трубке, чтобы был доступ к нему в случае необходимого ремонта.
  • Вокруг нагревающего элемента не должно быть пустот, что  может вызвать перегрев кабеля.
  • Обязательно составление схемы монтажа во избежание случайного повреждения труб или кабеля.
  • Проверять провода после монтажа  путем измерения сопротивления.
  • Включать систему после полного высыхания стяжки.
  • Замерять сопротивление до и после установки системы теплый пол. Оно должно соответствовать данным в техпаспорте.

Электрические полы

Электрические полы чаще применяются в отдельных зонах квартиры или частного дома: кухня, ванная, балкон. В качестве покрытия электрического пола используют кафель, мрамор, керамогранит. По конструкции электрические полы бывают:

  • кабельные,
  • пленочные,
  • стержневые.

Кабельные полы производятся в виде секций, матов и проводов на катушке. Эти виды пола отличаются по способу монтажа. Нагревательные секции монтируются в бетонную стяжку, нагревательные маты размещаются на старой стяжке и покрываются плиточным клеем, но принцип устройства одинаков:

  • нагревательный элемент,
  • терморегулятор,
  • датчик температуры.

Электрическая система теплый пол работает следующим образом: при включении системы кабель нагревается. Поверхность пола, точнее термодатчик, достигает температуры, установленной на терморегуляторе. После выравнивания температур питание отключается, на терморегуляторе гаснет лампочка или индикатор. При снижении температуры подогрев автоматически возобновляется. Причиной неисправности электрического  пола является нарушение одного из звеньев системы обогрева.

Первые действия

Прежде всего следует отключить подачу теплоносителя и обязательно циркуляционный насос.

Если имеется течь, он накачает много воды в перекрытие или же сам останется без смазки и выйдет из строя. Затем необходимо слить теплоноситель, используя специальный сливной вентиль, которым должна быть оборудована система теплого пола.

Теплый пол без теплоносителя абсолютно безопасен и не приносит неприятностей, но, если все происходит зимой в морозы (а чаще всего так и бывает), то надо побеспокоиться о временном обогреве дома на период ремонта. Все это надо сделать по возможности быстро, чтобы не увеличивать ущерб от случившейся неисправности.

В некоторых случаях можно отключить лишь проблемный контур, не останавливая всю систему. При этом необходимо быть уверенным, что причина неисправности кроется именно в нем, чтобы не усугубить появившуюся проблему.

Электрические полы

Электрические полы чаще применяются в отдельных зонах квартиры или частного дома: кухня, ванная, балкон. В качестве покрытия электрического пола используют кафель, мрамор, керамогранит. По конструкции электрические полы бывают:

  • кабельные,
  • пленочные,
  • стержневые.

Кабельные полы производятся в виде секций, матов и проводов на катушке. Эти виды пола отличаются по способу монтажа. Нагревательные секции монтируются в бетонную стяжку, нагревательные маты размещаются на старой стяжке и покрываются плиточным клеем, но принцип устройства одинаков:

  • нагревательный элемент,
  • терморегулятор,
  • датчик температуры.

Электрическая система теплый пол работает следующим образом: при включении системы кабель нагревается. Поверхность пола, точнее термодатчик, достигает температуры, установленной на терморегуляторе. После выравнивания температур питание отключается, на терморегуляторе гаснет лампочка или индикатор. При снижении температуры подогрев автоматически возобновляется. Причиной неисправности электрического пола является нарушение одного из звеньев системы обогрева.

Ремонт

Еще одна причина плохого нагрева – неграмотная теплоизоляция.

В составе пирога обязательно должны присутствовать:

  • гидроизолирующая пленка;
  • утеплитель;
  • теплоотражающие элементы.

При отсутствии хотя бы одной из этих составляющих пол будет неэффективным. Исправить это можно только одним способом: демонтировать пол и уложить в соответствии с технологией.

Иначе либо пол будет греть плохо, либо пойдет перерасход энергии, т.к. часть тепла будет уходить вниз, а не вверх.

Хотите узнать все про монолитный столбчатый фундамент?

Хотите узнать, что такое стяжка для водяного теплого пола?

Кабель

В точке, где выявлен обрыв, снимают покрытие и демонтируют участок стяжки. Оборванные концы провода зачищают, соединяют гильзами, зажимают пресс-клещами.

Изолируют поврежденный участок термоусадочной муфтой. Для этого муфту нужно подогреть строительным феном. При остывании она сожмется, соединение будет прочным.

После восстановления кабеля разрушенный участок стяжки заливают бетоном и восстанавливают финишное покрытие.

Датчик

Неисправный датчик заменяют. Извлекают старый из гофрированной трубки, сравнивают с новым по длине, помещают новый на место старого.

Если замена невозможна (есть перегиб трубки, датчик расположен в стяжке), один из вариантов восстановления работоспособности системы – замена термостата на модель с таймером.

В этом случае включение-выключение пола будет происходить не в зависимости от температурных показаний, а через фиксированные временные интервалы.

Причины появления неисправностей электрического пола и их устранение

Различают две основных разновидности теплого пола: электрическая и водяная. Сначала поговорим о возможных проблемах электрического отопления. Причины выхода из строя этой отопительной системы могут быть различными. Основными из них являются:

  • несоблюдение правил укладки;
  • неподходящий нагревательный кабель;
  • плохая теплоизоляция;
  • повреждение кабеля;
  • низкое напряжение в сети;
  • неисправность терморегулятора или датчика температуры.

О несоблюдении правил монтажа электрического пола свидетельствует небольшое нагревание пола с постоянным выключением терморегулятора. В большинстве случаев эта неполадка связана с неверной установкой датчика температуры. Он располагается на нагревательном кабеле или рядом с ним.

Правильность приобретения нагревательного кабеля и укладки теплоизоляционного материала проверяется следующим образом. Включив отопительную систему, следует подождать, пока пол нагреется. Обычно это занимает 30-60 минут (в зависимости от типа напольного покрытия). Температура поверхности в месте расположения датчика должна совпадать с аналогичным показателем терморегулятора.

Довольно часто причиной того, что теплый пол не греет, является нарушение целостности нагревательного кабеля. Это может случиться еще при осуществлении монтажных работ. Например, при создании бетонной стяжки и укладке кафельной плитки.

Для выявления причины этой неисправности необходимо:

  • выключить терморегулятор;
  • отсоединить от него кабель;
  • проверить сопротивление между жилами.

Величина сопротивления должна соответствовать паспортным данным. Отклонение допускается в размере 5%.

Если в паспорте товара отсутствуют такие данные, оптимальное сопротивление кабеля можно рассчитать путем соотношения двойной суммы напряжения к мощности кабеля. Показатель эффективного сопротивления равняется 1 МОм и выше. При наличии недостаточного сопротивления придется демонтировать напольное покрытие и найти поврежденный кабель.

Слабо греть теплый пол может по причине низкого напряжения в сети. Падение напряжения в сети всего на 10 % влечет за собой снижение мощности нагревательного кабеля до17-20 %. Чтобы избежать неэффективной работы электрического теплого пола, необходимо:

  • приобретать кабель с запасом удельной мощности;
  • использовать стабилизаторы напряжения.

Когда укладка нагревательного кабеля осуществлена правильно и все клеммы надежно затянуты, проверяется работоспособность терморегулятора и датчика температуры. Для этого измеряется напряжение на выводах кабеля. При работающем терморегуляторе оно должно равняться напряжению в сети питания. Сопротивление датчика должно соответствовать данным, указанным в паспорте.

Рабочее состояние терморегулятора можно проверить и более простым способом, который предусматривает:

  • прекращение подачи электроэнергии к терморегулятору с распределительного щитка;
  • соединение напрямую проводов сети питания с нагревательным кабелем;
  • включение на полчаса автомата на щитке.

Если пол нагревается, то значит вышел из строя терморегулятор. Его необходимо просто заменить. Это касается и датчика.

В том случае, когда при подключении напрямую все равно не греет теплый пол, придется искать перегоревший провод. Кстати, срабатывание автомата при прямом соединении кабеля с электрической сетью свидетельствует о наличии короткого замыкания. Придется снова заниматься замером сопротивления.

Специфическая неисправность пленочного пола

При эксплуатации пленочного инфракрасного пола замеры сопротивления проводятся по каждому нагревательному элементу. Показания должны совпадать с допустимыми паспортными данными. Если прибор показывает:

  • цифру «0» – в сети произошло короткое замыкание (вероятнее всего от перегрева);
  • бесконечность – обрыв нагревательного кабеля (обычно в соединительной муфте).

Наиболее уязвимым местом пленочного теплого пола являются контактные клеммы. По краям инфракрасной пленки располагается медная шина. Она соединяется с проводом, который нагревает пленку. Соединение происходит специальными зажимами, которые в процессе нагревания способны окисляться. В результате этого происходит обрыв электрической цепи. Ремонт заключается в замене контактов и более надежном их соединении.

Основные причины плохой подачи тепла теплого пола

Существует большое количество причин, по которым обогревающие системы начинают плохо греть. Перечислить все невозможно. По отзывам опытных специалистов, на плохую теплоотдачу или ее отсутствие в первую очередь влияет не правильно выполненный монтаж. К основным ошибкам, которые совершаются при укладке теплого пола, относят:

  1. Не соответствие вида и мощности обогревающих систем с техническими условиями.
  2. Плохая теплоизоляция помещения.
  3. Механические повреждения элементов системы.
  4. Не соответствия мест расположения дополнительного оборудования.
  5. Не правильная укладка элементов обогревающих систем и их проектирование.

Данные ошибки исправить сложно. В основном при их обнаружении приходится проводить повторный монтаж, который отнимает дополнительные финансовые средства и свободное время. Поэтому, для укладки теплых полов лучше пригласить специалиста.

Но, случаются случаи, когда даже при правильно выполненном монтаже обогревающие системы дают сбой в работе. В этом случае нужно ознакомиться с основными причинами в плохой работоспособности, каждой модели отдельно.

Водяной теплый пол

Чаще всего пользователи водяного пола, при проблеме работоспособности системы, обвиняют производителей. Но это мнение ошибочно, основными причинами становятся:

  • неправильное подключение кранов теплоносителей в распределительном щитке;
  • попадание воздуха в трубопровод;
  • малая мощность котла;
  • плохая работоспособность циркулирующего насоса;
  • протечка трубопровода;
  • не достаточная температура в теплоносителе;
  • не работоспособность балансировочного клапана.

Электрический теплый пол

Если после выполненного монтажа электрическая обогревающая система не греет, причиной чаще всего является неправильный выбор кабеля. В настоящее время потребительский рынок предлагает электропровода отечественного и зарубежного производителя. Но не все знают, что зарубежные кабеля рассчитаны на — 230 Вт, российские, же на – 220 Вт. Поэтому при выборе европейского производителя, чаще происходят потери мощности у электрического пола. Чтобы этого не допустить, перед покупкой обогревающей системы, стоит проконсультироваться со специалистом.

Есть еще несколько причин в отсутствии тепла у электрических полов. К основным нарушениям функциональности системы относятся:

  • поломка термостата и датчика;
  • механические повреждения проводки;
  • не сочетание напольного покрытия с теплым полом;
  • отсутствие питания;
  • неправильная установка термодатчика.

Точное нахождения обрыва или дефекта кабеля с помощью специального прибора

На работоспособность модели, может повлиять и напряжение. В квартирах с пониженным напряжением снижается подача тепла. Поэтому, чтобы пол всегда оставался комфортным рекомендуется заранее установить стабилизатор.

Инфракрасный теплый пол

По отзывам потребителей, инфракрасный пол более надежен в эксплуатации и легок в монтаже, но все — же и у него случаются проблемы в работоспособности. В основном это происходит по следующим причинам:

  • деформация кабелей, при кроении матов;
  • не достаточный обжим контактов;
  • не исправность терморегулятора;
  • короткое замыкание элементов системы.

А также на неисправность инфракрасного пола может повлиять неправильный монтаж финишного покрытия. При выборе ламината и ковролина, инфракрасный пол укладывается обычным образом, под напольное покрытие. При выборе керамической плитки, в процессе монтажа потребуется выполнить цементную стяжку.

Нахождение обрыва кабеля

Во избежание демонтажа всей бетонной стяжки следует определить то место, где имеется повреждение нагревательного кабеля теплого пола. В этом есть своя сложность. Даже профессионалы не всегда могут справиться с такой не легкой задачей. Здесь следует руководствоваться определенными рекомендациями и советами, которые позволят справиться с проблемой.

Для поиска обрыва можно выполнить следующие действия:

  • Повреждение нагревательного кабеля в процессе сверления основания пола. Это связано в основном не только с настилом напольного покрытия, но и дальнейшими работами – установка мебели, доводчиков дверей, дверных упоров. Чтобы в кабель не попасть, рассматривается и изучается схема укладки. При сверлении в таком случае уже нельзя будет попасть в нагревательные элементы. Если работа теплого пола была нарушена после указанных действий, то истинную причину следует искать именно здесь.
  • Проверка показателей сопротивления электрокабеля теплого пола при помощи специального тестера. На разрыв кабеля (механическое повреждение) укажет отклонение от допустимой нормы даже на 5 процентов. Но будет проблематично найти истинное место разрыва кабеля.

Найти истинный участок повреждения кабеля помогут тестеры напряжения, аудио-детекторы или высоковольтный генератор. Главное уметь с ними работать и достигать положительного результата.

Процесс ремонта

Если внезапно температура теплого пола начала подниматься, то причина, скорее всего, кроется в трехходовом клапане. Когда он получает сигнал от датчика, возможно полное срабатывание, при котором открывается максимальный доступ горячего теплоносителя в систему контуров.

В этом случае следует перекрыть прямой трубопровод и дать клапану время на обратное срабатывание. В этом кроется опасность трехходовых клапанов, так как резкое поступление горячего теплоносителя вызывает расширение смеси, что может стать причиной разрыва труб или соединений.

При обнаруженной протечке необходимо:

  1. Очистить участок пола от напольного покрытия.
  2. Визуально определить границы мокрого пятна (при наличии стяжки), или снять защитный слой и обнаружить проблемное место.
  3. По намеченным границам при помощи перфоратора аккуратно снять слой стяжки. Для этого надо сделать отверстие в центре проблемной зоны и понемногу расширять его по кругу до обнаружения первого участка трубы. Дальше уже можно будет примерно ориентироваться в ее расположении.
  4. После очистки участка пола надо обнаружить место протечки — разрыв трубы, плохое соединение и т. д.
  5. Обнаруженный поврежденный участок трубы подлежит замене. Для этого надо приготовить два фитинга, вырезать поврежденный участок, соединить новый целый кусок трубы с контуром при помощи фитингов.
  6. Следует попытаться выяснить причину протечки. Соединение в любом случае опаснее, чем цельный, без соединений, контур. Если произошел разрыв, то он может повториться. Иногда правильнее потрудиться и заменить весь контур.
  7. Если используются медные трубы, то, скорее всего, потребуется пайка. Ее возможность надо организовать так, чтобы не случилось длительного простоя системы.
  8. После окончания ремонта трубы следует произвести все действия, как при первом запуске — опрессовка, проверка работоспособности, устранение обнаруженных недостатков.
  9. Затем участок стяжки восстанавливается. Заливка производится при заполненных трубах под рабочим давлением.

Неполадки видимых элементов системы — смесительного узла, коллекторов или насоса устранить гораздо легче, так как не потребуется вскрывать пол. При этом следует произвести обязательные действия — перекрыть подачу теплоносителя, отключить циркуляционный насос и вывести воду из системы.

Внимание! Замена элементов при работающей системе чревата опасностью внезапного прорыва горячей воды и ожогами. Перед любыми действиями следует прекратить подачу теплоносителя!

Я сам дома электрик – популярно об электротехнике

Терморегулятор (термостат) – это электротехническое устройство, обеспечивающее поддержание температуры на заданном уровне в замкнутом объеме.

Для управления температурой нагрева теплого пола применяются электрические и электронные терморегуляторы. В электрических терморегуляторах температура задается вручную с помощью, вынесенной на лицевую панель ручки.

В электронных терморегуляторах имеется дисплей и предусмотрена возможность автоматического управления запрограммированной величиной температуры в течение времени.

Это интересно: Карбоновый теплый пол: инструкция по монтажу своими руками

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
