Как сделать расчет трубы для теплого пола – правильный способ

Какой насос нужен для теплых полов

Для дома с типичной площадью (до 250-300 м2) и 1-2 этажами можно выбрать насос, оборудованный ротором мокрого типа, крыльчатка которого погружена в воду. Это обеспечивает малошумность и долговечность (не нужно постоянно смазывать механизм). Если же дом имеет большую площадь или более 2 этажей, лучше рассмотреть модель с сухим ротором. Поэтому необходимо уточнить, чем именно они отличаются:

1. Мокрый ротор – это приборы со средней мощностью, они оптимально подходят для помещений до 250-350 м2. Крыльчатка механизма находится непосредственно в воде. Оборудование работает довольно тихо, при этом оно потребляет немного энергии и служит длительный срок.
2. Сухой ротор – особо мощные варианты. Применяются на поверхностях с площадью от 250 м2, нуждаются в чистке и смазке. Если в доме 3 и более этажей, следует также рассматривать именно сухой ротор.

Для стандартных домов со средней площадью подойдут насосы, работающие на мокром роторе

Расчет теплых полов по площади

Если вы решили установить такую систему в своем доме, то учтите, что она требует точных цифр, для того чтобы действительно соответствовать названию. Это необходимо потому, что каждый контур пола имеет значительную протяженность, а, следовательно, и приличное гидравлическое сопротивление.

Чтобы она успешно функционировала, придется поставить на каждом этаже небольшой насос или один, но очень мощный на всю систему.

1. Для его правильного выбора нужно учитывать:
2. Количество теплоносителя.
3. Требуемое давление.

• При этом, производя расчеты, необходимо учитывать не только метраж, но и другие важные показатели, оказывающие влияние:
• Диаметр труб.
• Количество разветвлений и вентилей.
• Метод монтажа.

Есть и другие возможности получить ответ на вопрос как правильно рассчитать водяной теплый пол. Вычисления выполняются с применением специальных программ. В этом случае гидравлические свойства подгоняются в зависимости от параметров под характеристики насоса. При использовании данного метода можно маневрировать различными параметрами системы.

1. Для выполнения системы отопления на площади 10 квадратных оптимальным вариантом будет:
2. использование 16 мм труб с длиной в 65 метров;
3. показатели расхода используемого в системе насоса не могут быть меньше двух литров в минуту;
4. контуры должны обладать равноценной длиной с разницей не более 20%;
5. оптимальный показатель расстояния между трубами составляет 15 сантиметров.

Следует учитывать, что разница между температурой поверхности и теплоносителя может составлять порядка 15 °C. Оптимальный способ при укладке трубной системы представлен «улиткой».

Именно такой вариант монтажа способствует максимально равномерному распределению тепла по всей поверхности и позволяет минимизировать гидравлические потери, что обусловлено плавными поворотами.

При укладке труб в зоне наружных стен оптимальный шаг составляет десять сантиметров. Для выполнения качественного и грамотного крепления целесообразно проводить предварительную разметку.

Калькулятор расчета водяного теплого пола

Онлайн калькулятор водяного теплого пола предназначен для расчета основных тепловых и гидравлических параметров системы, расчета диаметра и длины трубы.

Калькулятор предоставляет возможность осуществить расчет теплого пола, реализованного «мокрым» способом с обустройством монолитного пола из цементно-песчаного раствора или бетона, а также с реализацией «сухим» методом, с использованием тепло-распределяющих пластин. Устройство системы ТП «сухим» методом предпочтительно для деревянных полов и перекрытий.

При завышении предельно допустимых значений основных параметров, калькулятор укажет на ошибки.

Тепловые потоки, направленные снизу-вверх, являются наиболее предпочтительными и комфортными для человеческого восприятия. Именно поэтому обогрев помещений теплыми полами становится наиболее популярным решением по сравнению с настенными источниками тепла. Нагревательные элементы такой системы не занимают дополнительного места в отличие от настенных радиаторов.

Правильно спроектированные и реализованные системы теплого пола являются современным и комфортным источником обогрева помещений. Использование современных и качественных материалов, а также правильных расчетов, позволяет создать эффективную и надежную систему отопления со сроком службы не менее 50 лет.

Система теплого пола может выступать единственным источником обогрева помещения только в регионах с теплым климатом и с использованием энерго-эффективных материалов. При недостаточном тепловом потоке обязательно применение дополнительных источников тепла.

Полученные расчеты будут особенно полезны тем, кто планирует реализовать систему отопления теплого пола своими руками в частном доме.

Для более точного расчета обязательно обратитесь к квалифицированным специалистам в вашем регионе!

Общий тепловой поток

— Кол-во выделяемого тепла в помещение. Если тепловой поток меньше тепловых потерь помещения, необходимы дополнительные источники тепла, например, такие как настенные радиаторы.

Тепловой поток по направлению вверх

— Кол-во выделяемого тепла в помещение с 1 квадратного метра площади по направлению вверх.

Тепловой поток по направлению вниз

— Кол-во «теряемого» тепла и не участвующего в обогреве помещения. Для уменьшения данного параметра необходимо выбирать максимально эффективную теплоизоляцию под трубами ТП* (*теплого пола).

Суммарный удельный тепловой поток

— Общее кол-во тепла, выделяемого системой ТП с 1 квадратного метра.

Суммарный тепловой поток на погонный метр

— Общее кол-во тепла, выделяемого системой ТП с 1 погонного метра трубы.

Средняя температура теплоносителя

— Средняя величина между расчетной температурой теплоносителя подающего трубопровода и расчетной температурой теплоносителя обратного трубопровода.

Максимальная температура пола

— Максимальная температура поверхности пола по оси нагревательного элемента.

Минимальная температура пола

— Минимальная температура поверхности пола по оси между трубами ТП.

Средняя температура пола

— Слишком высокое значение данного параметра может быть дискомфортно для человека (нормируется СП 60.13330.2012). Для уменьшения данного параметра необходимо увеличить шаг труб, снизить температуру теплоносителя либо увеличить толщину слоев над трубами.

Длина трубы

— Общая длина трубы ТП с учетом длины подводящей магистрали. При высоком значении данного параметра калькулятор рассчитает оптимальное кол-во петель и их длину.

Тепловая нагрузка на трубу

— Суммарное количество тепловой энергии, получаемое от источников тепловой энергии, равное сумме теплопотреблений приемников тепловой энергии и потерь в тепловых сетях в единицу времени.

Расход теплоносителя

— Массовое кол-во теплоносителя предназначенного для подачи необходимого кол-ва тепла в помещение в единицу времени.

Скорость движения теплоносителя

— Чем выше скорость движения теплоносителя, тем выше гидравлическое сопротивление трубопровода, а также уровень шума, создаваемого теплоносителем. Рекомендуемое значение от 0.15 до 1м/с. Данный параметр можно уменьшить за счет увеличения внутреннего диаметра трубы.

Линейные потери давления

— Снижение напора по длине трубопровода, вызванного вязкостью жидкости и шероховатостью внутренних стенок трубы. Без учета местных потерь давления. Значение не должно превышать 20000Па. Можно уменьшить за счет увеличения внутреннего диаметра трубы.

Общий объем теплоносителя

— Общее кол-во жидкости для заполнения внутреннего объема труб системы ТП.

Калькулятор работает в тестовом режиме. Дата добавления калькулятора 11.03.2018

Проекты домов с котельной

Количество проектов 1980

• 3 комнаты
• 1 санузел

Проект Проект дома «1172»

В избранное

• 106.4² Общая площадь
• 12 x 10м Площадь застройки

от 1 551 000 р. Срок возведения 25 дней

• 6 комнат
• 1 санузел

Проект Проект дома AS-259F

В избранное

249² Общая площадь

от 3 361 500 р. Срок возведения индивидуально

• 4 комнаты
• 2 санузла

Проект Проект дома Старая Купавна

В избранное

• 123² Общая площадь
• 9 x 9м Площадь застройки

от 1 660 500 р. Срок возведения 87 дней

• 6 комнат
• 5 санузлов

Проект Проект дома София

В избранное

• 444² Общая площадь
• 21 x 19м Площадь застройки

от 8 283 000 р. Срок возведения индивидуально

• 5 комнат
• 2 санузла

Проект Проект дома ДОК-116 / Брайтон

В избранное

• 116.5² Общая площадь
• 10 x 8м Площадь застройки

от 2 097 000 р. Срок возведения индивидуально

• 5 комнат
• 2 санузла

Проект Проект дома Ольве

В избранное

• 273.4² Общая площадь
• 13 x 22м Площадь застройки

от 3 690 899 р. Срок возведения 140 дней

• 5 комнат
• 2 санузла

Проект Проект дома AS-198F

В избранное

256.4² Общая площадь

от 3 461 399 р. Срок возведения индивидуально

• 6 комнат
• 3 санузла

Проект Проект дома Амур 528

В избранное

• 500² Общая площадь
• 28 x 17м Площадь застройки

от 6 558 650 р. Срок возведения индивидуально

• 5 комнат
• 2 санузла

Проект Проект дома Нева

В избранное

• 175.5² Общая площадь
• 13 x 12м Площадь застройки

от 1 760 000 р. Срок возведения 90 дней

• 3 комнаты
• 1 санузел

Проект Проект дома П-30

В избранное

• 101² Общая площадь
• 10 x 10м Площадь застройки

от 1 597 000 р. Срок возведения 30 дней

• 4 комнаты
• 2 санузла

Проект Проект дома ДОК-142 / Верона

В избранное

• 142² Общая площадь
• 10 x 9м Площадь застройки

от 2 556 000 р. Срок возведения индивидуально

• 6 комнат
• 2 санузла

Проект Проект дома AS-2044

В избранное

151² Общая площадь

от 2 038 500 р. Срок возведения индивидуально

• 7 комнат
• 4 санузла

Проект Проект дома Западный восток

В избранное

• 452² Общая площадь
• 14 x 19м Площадь застройки

индивидуальный расчет Срок возведения индивидуально

• 5 комнат
• 2 санузла

Проект Проект дома Донец

В избранное

• 117.8² Общая площадь
• 9 x 9м Площадь застройки

от 1 390 000 р. Срок возведения индивидуально

• 5 комнат
• 2 санузла

Проект Проект дома AS-2072

В избранное

148.7² Общая площадь

от 2 007 449 р. Срок возведения индивидуально

• 5 комнат
• 2 санузла

Проект Проект дома Ясна

В избранное

• 264² Общая площадь
• 12 x 18м Площадь застройки

от 3 564 000 р. Срок возведения 139 дней

• 2 комнаты
• 2 санузла

Проект Проект дома «ТОПДОМ 1.35»

В избранное

• 111² Общая площадь
• 10 x 15м Площадь застройки

от 2 775 000 р. Срок возведения 5 дней

• 6 комнат
• 2 санузла

Проект Проект дома AS-663

В избранное

236.4² Общая площадь

от 3 191 400 р. Срок возведения индивидуально

• 6 комнат
• 3 санузла

Проект Проект дома AS-2003

В избранное

216² Общая площадь

от 2 916 000 р. Срок возведения индивидуально

• 5 комнат
• 2 санузла

Проект Проект дома 5-195

В избранное

• 195² Общая площадь
• 12 x 9м Площадь застройки

от 2 632 500 р. Срок возведения индивидуально

Смотреть все проекты

Водяной тёплый пол в последние годы все чаще выбирают в качестве альтернативы радиаторам отопления. Таким образом, решаются основные проблемы частных домов – холодные полы и скопление тёплого воздуха под потолком. Но, чтобы система функционировала нормально и перекрывала все теплопотери, необходим профессиональный расчёт тёплого пола на этапе его проектирования. Он достаточно сложен и лучше, чтобы выполняли его специалисты. Но при желании это можно сделать и самостоятельно.

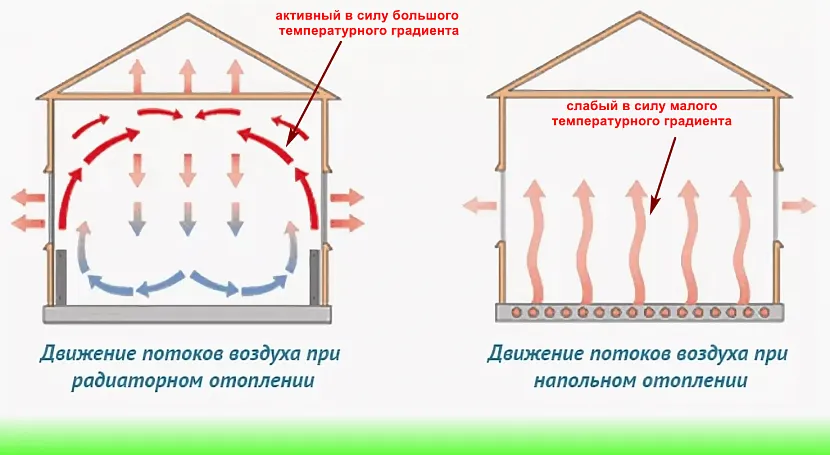

Распределение тепловых потоков при разных системах отопления Источник cs11.pikabu.ru

Смесь для заливки стяжки

Заливка пола или стяжка — процедура, требующая большой внимательности и аккуратности. Избежать растрескивания пола при высыхании и в ходе функционирования системы можно, тщательно соблюдая температурный режим и строго следуя инструкции по приготовлению растворов.

Для заливки применяют готовые самовыравнивающиеся смеси для теплого пола или самостоятельно замешанные на бетонной основе.

В первом случае смеси изготавливаются на основе гипса, требуют разведения водой до консистенции сметаны. Срок сушки пола в таком случае составляет от 3 до 5 дней. В этот период рекомендуется минимизировать влажность воздуха.

От применения данных растворов для стяжки пола в помещениях, постоянно подвергающегося воздействию воды (ванная, погреб) лучше воздержаться.

Самодельные смеси изготавливаются на основе цемента. Рекомендуемая марка — М300 и выше. Состав смесь имеет следующий:

1. Цемент — 1 часть.
2. Песок мелкозернистый — 4 части.
3. Вода. Добавление воды производится до тех пор, пока смесь не приобретет консистенцию теста. При внесении воды необходимо постоянное перемешивание.
4. Пластификатор. Он облегчает проведение стяжки, вносится в концентрациях, рекомендуемых производителем, в пределах от 1 до 10% от объема. Критерием правильной консистенции смеси является возможность лепить из нее комки, которые не рассыпаются и не растекаются. Если пластичность состава не достаточна — шарик трескается, значит, жидкости в смеси мало. Если смесь слишком жидкая — необходимо добавление песка с цементом.

Перед заливкой периметр помещения обтягивают демпферной лентой, которая служит для шумоизоляции, предотвращения растрескивания пола при нагревании.

Трубы и кабеля закрепляют жесткими хомутами.

Стяжка производится при температуре воздуха от 5° до 30° (ряд профессиональных смесей допускают укладку при более низких температурах, они имеют особую маркировку).

Максимальная площадь для единовременной заливки — 30 кв м. Большие пространства лучше разделить на участки. В местах деления поверхности на участки на трубы надеваются защитные гофрированные шланги.

Срок годности готового раствора составляет 1 час, по истечению которого использовать его нельзя.

Заливку одного участка производят оперативно и в один прием.

Сразу после процедуры смесь стоит проколоть в нескольких местах шилом или тонкой спицей, чтобы обеспечить выход пузырьков воздуха. Для этих же целей и дополнительного выравнивания применяют игольчатый валик или жесткую щетку. Игла должна быть длиннее толщины слоя раствора.

Сушка самодельных смесей происходит в течение 20-30 дней и имеет ряд особенностей:

1. Недопустимы резкие перепады температуры в помещении, воздействие прямых солнечных лучей. Это чревато неравномерным высыханием и последующей деформацией.
2. Поверхность пола лучше накрыть полиэтиленовой пленкой и периодически (раз в несколько дней) смачивать жидкостью.
3. После высыхания рекомендуется включить систему отопления на несколько часов в режиме умеренной подачи тепла.
4. Рекомендуемая влажность воздуха — 60-85%.

Перед укладкой плитки, линолеума, паркета или деревянного настила обогрев необходимо выключить.

При использовании материалов, склонных к растрескиванию и набуханию влажность воздуха необходимо понизить до 65%.

Плитка укладывается на плиточный клей, ковролин, линолеум и ламинат непосредственно на стяжку.

Самостоятельный монтаж теплого водяного пола возможен только при наличии достаточного количества времени, аккуратного и четкого соблюдения всех инструкций и правил.

Предлагаем посмотреть видео, подробно рассказывающее о монтаже водяных теплых полов:

Цугунов Антон Валерьевич

Время на чтение: 5 минут

Выполнение стяжки – один из важнейших этапов при устройстве теплого пола своими руками. К этой работе нужно подходить с максимальной ответственностью, поскольку от ее качества зависит не только внешний вид будущего пола. Стяжка для теплого пола выполняет несколько важных функций:

• защищает систему обогрева от механических повреждений, а в случае электрического теплого пола, еще и от воздуха;
• выполняет роль напольного радиатора внушительной площади, распределяющего тепло от нагревателя по всей поверхности пола и обогревающего все пространство помещения;
• служит ровной поверхностью для финишного напольного покрытия.

Коллекторный шкаф и его установка

Перед тем, как рассчитывать расход трубы, необходимый для установки на поверхность и теплый пол, нужно подготовить место для коллектора.

Коллектор – это устройство, которое поддерживает давление в трубах и нагревает использованную воду. Также это устройство позволяет поддерживать необходимую температуру в помещении. Стоит заметить, что покупать коллектор необходимо в зависимости от размеров помещения.

Как и где необходимо устанавливать коллекторный шкаф?

Для установки коллекторного шкафа нет никаких ограничений, в то же время, есть несколько рекомендаций.

Не рекомендуется устанавливать шкаф слишком близко к полу. Рассчитайте, сколько сантиметров уйдет на стяжку, тепло и гидроизоляцию, а также на трубы, и только потом планируйте установку шкафа.

Слишком высоко устанавливать коллекторный шкаф также не рекомендуется, так как в конечном итоге циркуляция воды может происходить неравномерно. Оптимальная высота для установки шкафа 20-30 см. над голым полом.

Советы для тех, кто решился на монтаж теплого пола самостоятельно

В шкафу коллектора сверху должен быть воздухоотвод.Укладывать теплый пол под мебелью категорически запрещается. Во-первых, потому что это приведет к порче материалов, из которых изготовлена мебель. Во-вторых, это может привести к возгоранию. Материалы, которые легко воспламеняются, могут легко загореться, если в комнате будет высокая температура. В-третьих, тепло из пола должно постоянно подниматься вверх, мебель этому препятствует, таким образом, трубы быстрее накаляются и могут испортиться.

Инструкция

Зная общие теплопотери ограждающими конструкциями помещения, вначале следует отнять от этого значения величину потерь через полы, поскольку при устройстве теплого пола их не будет. Полученную величину Q (Вт) надо разделить на площадь комнаты F (м2) для того, чтобы узнать удельную теплоотдачу, которую должна обеспечивать система водяного пола q (Вт/м2):

q=Q/F.

Рисунок 2. Номограмма определения удельной теплоотдачи теплого пола с ковровым покрытием или паркетом.

Дальше расчет выполняется графическим способом по номограммам, представленным на рис. 1, 2, 3. Следует выбрать ту номограмму, которая соответствует вашему напольному покрытию. Взяв получившееся значение q, откладываемое с левой стороны графика, нужно определить температуру поверхности пола, которая обеспечит необходимое поступление тепла в помещение. Например, если удельная теплоотдача должна составлять 99 Вт/м2, а покрытие синтетическое (линолеум), то по номограмме на рис. 1 необходимая температура поверхности – +29⁰С, что неприемлемо.

Тогда по той же номограмме принимается максимально допустимая температура – +26⁰С. Если от этого значения (располагается на правой шкале графика) вести горизонтальную линию, то она пересечет несколько диагональных графиков, отражающих интервал укладки труб теплого пола. Подбирается оптимальное значение, в данном примере подойдет 0,2 м. От места пересечения горизонтальной линии температуры и диагонального графика интервала укладки проводится вертикальная линия вниз. Она укажет на величину средней разности температур, в приведенном примере она составит 21⁰С. Дойдя по горизонтальной линии до самого конца, можно выяснить реальную удельную теплоотдачу контура отопления, здесь получится 68 Вт/м2.

Теперь можно рассчитать параметры теплоносителя для системы. Определяется его средняя расчетная температура:

t_т=∆t_ср+t_пом.

В этой формуле:

Рисунок 3. Номограмма определения удельной теплоотдачи теплого пола с толстым ковровым покрытием или толстым паркетом.

• t_т – средняя расчетная температура воды в системе, ⁰С;
• ∆t_ср – средняя разница температур, определенная ранее по номограмме, ⁰С;
• t_пом – необходимая температура воздуха в помещении, ⁰С.

Если подставить те же цифры из рассматриваемого примера и принять значение температуры в комнате равным 20⁰С, результат будет – +41⁰С. Ранее были указаны стандартные температурные графики, которые следует принимать для теплого пола, под результат примера методом подбора определен график 45/35⁰С.

Поскольку температура поверхности была принята меньше требуемой для отопления комнаты, нужно вычислить, какова разница между потоком, который будет поступать от теплого пола, и необходимым изначально количеством теплоты для компенсации потерь через наружные ограждения. Для этого нужно площадь помещения умножить на удельную теплоотдачу от контура напольного отопления:

Q_п=F×q_п.

Если для примера принять значение площади равным 40 м2, то величина теплового потока будет:

68 Вт/м2х40 м2=2720 Вт.

Изначальная же расчетная величина q составляла 99 Вт/м2, а общая – 3960 Вт, разница – 1240 Вт. Это недостающее количество теплоты надо подать в комнату другим, традиционным способом отопления, то есть радиаторами.

Определив расчетный температурный график подачи теплоносителя (в примере – 45/35⁰С), интервал укладки трубопроводов отопительного контура (в примере принят 0,2 м), надо рассчитать протяженность трубы:

Схема подключения теплого пола.

L=F/a, где:

• L – длина трубы, м;
• а – интервал ее укладки, м;
• F – площадь поверхности теплого пола, м2.

В примере: 40 м2/0,2 м=200 м. К этой протяженности необходимо прибавить длину труб, которые идут до помещения от распределителя, здесь для примера пусть будет 10 м. Получилось 210 м, что является слишком большим контуром, который будет иметь очень высокое гидравлическое сопротивление. Нужно разделить систему на 2 контура, тогда длина трубы составит 105 м, это максимально допустимое значение. Другой вариант – пересмотреть интервал укладки, увеличить его, тогда материала трубы понадобится меньше, но и отдача теплого пола станет ниже. В результате придется наращивать мощность радиаторов.

Теплый пол расчет мощности

На определение необходимой мощности теплого пола в помещении влияет показатель теплопотерь, для точного определения которых потребуется произвести сложный теплотехнический подсчет по особой методике.

• При этом учитываются следующие факторы:
• площадь обогреваемой поверхности, общая площадь помещения;
• площадь, тип остекления;
• наличие, площадь, тип, толщина, материал и термическое сопротивление стен и иных ограждающих конструкций;
• уровень проникновения солнечных лучей в помещение;
• наличие иных источников тепла, в том числе учитывается тепло, источаемое оборудованием, различными приборами и людьми.

Методика выполнения подобных точных расчетов требует глубоких теоретических знаний и опыта, а потому теплотехнический расчет лучше доверить специалистам.

Ведь только они знают, как рассчитать мощность теплого пола водяного с наименьшей погрешностью и оптимальными параметрами

Особенно это важно при проектировании обогреваемого встроенного отопления в помещениях большой площадью с большой высотой

Укладка и эффективная эксплуатация водяного обогреваемого пола возможна лишь в помещениях с уровнем теплопотерь менее 100 Вт/м². Если теплопотери выше, необходимо принять меры по утеплению помещения с целью снижения потерь тепла.

Однако если проектный инженерный расчет стоит немалых денег, в случае с небольшими помещениями приблизительные расчеты можно провести самостоятельно, приняв 100 Вт/м² за усредненную величину и отправную точку в дальнейших расчетах.

1. При этом для частного дома принято корректировать усредненный показатель потерь тепла исходя из общей площади строения:
2. 120 Вт/м² – при площади дома до 150 м²;
3. 100 Вт/м² – при площади 150-300 м²;
4. 90 Вт/м² – при площади 300-500 м².

Нагрузка на систему

• На то, какая будет мощность водяного теплого пола на квадратный метр, влияют такие параметры, создающие нагрузку на систему, определяющие гидравлическое сопротивление и уровень теплоотдачи, как:
• материал, из которого изготовлены трубы;
• схема укладки контуров;
• длина каждого контура;
• диаметр;
• расстояние между нитками труб.

Характеристика:

Трубы могут быть медными (отличаются наилучшими теплотехническими и эксплуатационными характеристиками, однако обходятся не дешево и требуют специальных навыков, а также инструмента).

Основных схем укладки контура два: змейкой и улиткой. Первый вариант наиболее прост, но менее эффективен, так как дает неравномерный нагрев пола. Второй более сложен в реализации, но эффективность прогрева на порядок выше.

Площадь, отапливаемая одним контуром, не должна превышать 20 м². Если отапливаемая площадь больше, то целесообразно трубопровод разбить на 2 или более контуров, подключив их к распредколлектору с возможностью регулирования нагрева участков пола.

Общая длина труб одного контура должна быть не больше 90 м. При этом, чем больший выбран диаметр, тем больше расстояние между нитками труб. Как правило, не применяются трубы с диаметром более 16 мм.

Каждый параметр имеет свои коэффициенты для дальнейших расчетов, посмотреть которые можно в справочниках.

Расчет мощности теплоотдачи: калькулятор

Чтобы определить мощность водяного пола, необходимо найти произведение общей площади помещения (м²), разницы температур подачи и обратно поступающей жидкости, и коэффициентами, зависящими от материала труб, напольного покрытия (дерево, линолеум, плитка и т.д.), других элементов системы.

Мощность водяного теплого пола на 1 м², или теплоотдача, не должна превышать уровень теплопотерь, однако не более чем на 25%. В случае слишком малого или слишком большого значения, необходимо произвести перерасчет, выбрав иной диаметр труб и расстояние между нитями контура.

Показатель мощности тем выше, чем больше диаметр выбранных труб, и тем ниже, чем больший шаг задан между нитками. Для экономии времени можно воспользоваться электронными калькуляторами расчета водяного пола или скачать специальную программу.

Расчеты труб для водяного теплого пола (длина, диаметр, шаг и способы укладки и трубы)

Ограниченная длина низконапорного отопительного контура связана эффектом «замкнутой петли», при котором потеря давления превышает 20 кПа (0,2 бара). Увеличение мощности насоса, в данном случае не выход — сопротивление будет возрастать пропорционально увеличению давления.

Теплые водяные полы лучше обустраивать в помещениях, где проживают постоянно, а не пользуются время от времени.

Расчетная длина труб для теплого пола определяется по формуле:

L = (S/a×1,1) + 2c, (м), где

L — длина контура, м;

S — площадь, контура, м²;

a — шаг укладки, м;

1,1 — увеличение размера шага на изгиб (запас);

2c — длина подводящих труб от коллектора до контура, м.

Обратите внимание! Полезная площадь помещения учитывает площадь контура с добавлением половины шага трубы. Схема обустройства теплого водяного пола в бетонной стяжке. Обогревательный контур прокладывают, отступив 0,3 м от стен

Обогревательный контур прокладывают, отступив 0,3 м от стен

Учитывают открытую площадь пола, которая передает равномерный поток излучения. Специалисты не рекомендуют монтировать отопительный контур в местах расстановки мебели. Длительная статическая нагрузка может стать причиной деформации труб

Обогревательный контур прокладывают, отступив 0,3 м от стен. Учитывают открытую площадь пола, которая передает равномерный поток излучения. Специалисты не рекомендуют монтировать отопительный контур в местах расстановки мебели. Длительная статическая нагрузка может стать причиной деформации труб.

При большой площади помещения отопительный контур разбивают на сектора. Основные правила зонирования — соотношение длин сторон 1/2, обогрев площади одного сектора не более 30 м² и соблюдение одинаковых длины и диаметра для цепей одного коллектора.

 Температура теплоносителя в контуре теплого пола зависит от тепловой нагрузки, шага укладки, диаметра труб, толщины стяжки и материала напольного покрытия.

Соотношение длин и диаметров труб контура:

Диаметр, мм	Материал трубы	Рекомендованная длина контура, м
16	металлопластик	80 ÷ 100
18	сшитый полиэтилен	80 ÷ 120
20	металлопластик	120 ÷ 150

Диаметр и шаг трубной раскладки зависит от тепловой нагрузки, назначения, размера и геометрии комнаты. Зона распространения тепла пропорциональна радиусу трубы. Труба обогревает участок пола в каждую сторону от центра трубы. Сбалансированный шаг труб: Dy 16 мм — 0,16 м; 20 мм — 0,2 м; 26 мм — 0,26 м; 32 мм — 0,32 м.

Конструкция металлопластиковых труб для теплого водяного пола.

В паспортных данных изделий указывают максимальную пропускную способность труб, на основании которой вычисляют линейное изменение давления. Оптимальное значение скорости теплоносителя в трубах водяного отопления 0,15 ÷ 1 м/с.

Зависимость шага от площади и нагрузки сектора:

Диаметр, мм	Расстояние по осям (шаг труб), м	Оптимальная нагрузка, Вт/м²	Общая (или разбитая на участки) полезная площадь помещения, м²
16	0,15	80 ÷ 180	12
20	0,20	50 ÷ 80	16
26	0,25	20
32	0,30	меньше 50	24

Варианты укладки труб: простые, угловые или двойные петли (змейки), спирали (улитки). Для узких коридоров и помещений неправильной формы используют укладку змейкой. Большие площади разбивают на сектора. Допускается комбинированная укладка: в краевой зоне труба выкладывается змейкой, в основной части — улиткой.

Варианты укладки труб водяного теплого пола.

По периметру, ближе к наружной стене и возле оконных проемов, проходит подача контура. Шаг укладки в краевых зонах может быть меньше расстояний между трубами в центральной части комнаты. Подключение усилений краевой зоны необходимо для повышения мощности теплового потока.

Обратите внимание! Загиб труб на 90° в спиральной схеме подключения водяного теплого пола, снижает гидравлическое сопротивление меньше, в сравнении с укладкой петлями (змейкой). В расчетах труб для водяного теплого пола используют диаметры 16, 20, 26, 32 мм. В расчетах труб для водяного теплого пола используют диаметры 16, 20, 26, 32 мм

В расчетах труб для водяного теплого пола используют диаметры 16, 20, 26, 32 мм.

Укладка труб водяного теплого пола по спиральной схеме снижает гидравлическое сопротивление.

Для систем теплых водяных полов применяют гофрированный, нержавеющий стальной, медный, металлопластиковый, сшитый полиэтиленовый трубопровод. Гофрировать трубу для теплых полов стали относительно недавно для того, чтобы облегчить монтаж конструкции и сократить расход на поворотные увеличения длины.

Полипропиленовый трубопровод обладает большим радиусом изгиба, поэтому в системах теплых полов применяется редко.

Гофрированная труба из нержавеющей стали для обустройства водяного теплого пола.

Расчет трубы для теплого пола

Водяной теплый пол – соединение труб, которые подключаются к коллектору. Он может быть выполнен из металлопластиковых, медных или гофрированных труб. В любом случае, необходимо правильно определить его протяжность. Для этого предлагается использовать графический метод.

На миллиметровой бумаге в масштабе или в натуральную величину прочерчивают будущий контур «нагревательного элемента», предварительно выбрав тип укладки труб. Как правило, выбор делается в пользу одного из двух вариантов:

• Змейка. Выбирается для небольших жилых помещений, имеющих низкие тепловые потери. Труба располагается как вытянутая синусоида и вытягивается вдоль стены к коллектору. Минус такой укладки в том, что теплоноситель в трубе постепенно остывает, поэтому температура в начале и конце комнаты может сильно отличаться. Например, если длина трубы составляет 70 м, то разница может составить 10 градусов.
• Улитка. Такая схема предполагает, что труба изначально укладывается вдоль стенок, а затем изгибается на 90 градусов и закручивается. Благодаря такой укладке удается чередовать холодные и горячие трубы, получая равномерно прогревающуюся поверхность.

Выбрав тип укладки, при реализации схемы на бумаге учитываются следующие показатели:

• Шаг труб, допустимый в спирали, варьируется от 10 до 15 см.
• Длина труб в контуре не превышает 120 м. Чтобы определить точную длину (L), можно использовать формулу:

S – площадь, покрываемая контуром (м?);N – шаг (м);1,1 – коэффициент запаса на изгибы.

Стоит понимать, что труба должна располагаться цельным отрезком от выхода напорного коллектора и до «обратки».

Диаметр прокладываемых труб – 16 мм, а толщина стяжки не превышает 6 см. Встречаются также диаметры 20 и 25. В идеале, чем больше этот параметр, тем выше теплоотдача системы.

Температура теплоносителя и его скорость определяется исходя из усредненных значений:

• Расход воды в час при пропускном диаметре труб в 16 см может достигать от 27 до 30 л в час.
• Чтобы прогреть помещение до температуры от 25 до 37 градусов, нужно чтобы система сама нагревалась до 40-55 °С.
• Снизить температуру в контуре до 15 градусов поможет потеря давления в корпусе 13-15 кПа.

В результате применения графического метода будет известен вход и выход отопительной системы.
