Как сделать теплый пол в деревянном доме своими руками: советы и рекомендации

Разновидности полов с подогревом – выбираем для деревянного дома

Современные теплые полы бывают электрическими и водяными. Для первых используются промышленные изделия различных моделей. Водяные состоят из труб с теплоносителем, подключенных к отопительной системе.

Электрические полы отличаются применением токоведущих систем:

1. Из теплового кабеля. Он покупается метрами, различные модели имеют разный нагрев и отдают различное количество тепла: в среднем на 1 м2 – 150 Вт.
2. Матовые нагреватели. Используется тот же тепловой кабель, но уже смонтированный на основе.
3. Инфракрасные пленочные обогреватели. Средняя мощность – 175 Вт/м2.

Существуют и другие системы теплого электрического пола, выше перечислены только те, которые подходят для монтажа на деревянные основания.

Самой распространенной системой, не только в деревянных домах, являются водяные полы. Они привлекают своей безопасностью, тем, что трубы скрыты под полом. Их никто не видит, интерьер не страдает, в отличие от применения радиаторов. Помещение прогревается равномерно, но слабее, чем электрическим полом. Существенным недостатком конструкции является вероятность протечки.

Электронагрев пола менее популярный, особенно в домах с деревянными перекрытиями. Причин здесь несколько:

• более высокая стоимость монтажа и эксплуатации;
• боязнь поражения током;
• пожароопасность, особенно на деревянных конструкциях.

Относительно первого пункта возразить нечего, но по остальным следует сказать, что опасения преувеличены. Современные модели обогревателей могут поразить током с вероятностью, еще меньшей, чем розетка. Пожар может возникнуть только при коротком замыкании. Грамотный монтаж с применением современных автоматов отключения и терморегуляторов сводит эту вероятность к нулю.

Теперь о достоинствах электропола. Монтировать его намного проще, чем водяной, габариты меньше. Демонтаж старого напольного покрытия требуется только в случае его аварийного состояния. Прогреваются помещения очень быстро, а современная автоматика позволяет регулировать температуру отдельно в каждой комнате. Изделия рассчитаны на долговременное использование – до полувека, чего вполне достаточно.

Теплый пол в деревянном доме требует учета особенностей материала. Новый дом дает усадку стен за первый год до 5 %. Если пол связан со стенами, это следует учитывать и повременить с установкой обогрева. Древесина требует температуры без резких перепадов, иначе возможно разбухание материала, растрескивание. Поэтому следует определиться, будет это просто подогрев или основное отопление. Мощность выбирается так, чтобы обеспечить постоянную температуру.

Важную роль в выборе играет верхняя отделка. Сразу предупредим, что применение бетонной стяжки по деревянному основанию бессмысленно. Требуется минимум 5 см слоя, а такой нагрузки никакое дерево долго не выдержит. Для пола с водяным обогревом допустимо использование любого напольного покрытия. Для пленочного подойдет паркет или ковролин. Прекрасно подходит для всех видов электрического пола ламинат.

Советы

Водяное отопление полов – это сложная система. Если есть возможность укладки электрического теплого пола – лучше выбирайте его. Перед тем, как приступать к монтажу теплого электрического пола в старых домах (которым более 10 лет) рекомендуется сначала проверить проводку.

Монтировать теплый пол в деревянном доме очень сложно своими руками, но если вы предварительно прочитаете достаточное количество информации, то сможете выполнить эту задачу. Перед монтажом теплых полов проконсультируйтесь с людьми, которые это уже делали, почитайте отзывы, посмотрите фото и т. д.

Электрический теплый пол будет работать намного эффективнее, нежели водяной, однако электрический пол требует большого количества электроэнергии.

Выбор в пользу расположения труб в полу

Температура в доме, квартире или ином помещении в большинстве случаев влияет на комфортные условия нахождения в нём. Выбор правильной и надёжной системы отопления можно сделать только при детальном рассмотрении всех аспектов вопроса.

Если выбор сделан в пользу закрытой системы следует обратить внимание на следующее:

• При монтаже следует выбирать оборудование надёжного производителя. Экономия может вылиться в проблемы с эксплуатацией и ремонтом в будущем.
• Перед монтажом проводится гидроизоляция пола, а по стене укладывается демпферная лента, компенсирующая расширение при нагреве.
• Длина контура не должна превышать 100 метров.
• В закрытой зоне (стяжка, деревянный пол) не должны находиться фитинговые соединения.

Соблюдение этих условий поможет избежать дополнительных расходов и проблем с эксплуатацией системы отопления.

Смешанный метод монтажа деревянного теплого пола

Некоторые мастера предпочитают использовать еще один метод установки, представляющий собой нечто среднее между реечным и модульным вариантом. Таким способом можно выполнить настил пола с подогревом легко, быстро и не потратить при этом значительную сумму.

Начинают работу с выбора в обрезной доске четверти с размерами канала. Отмерив не менее семи сантиметров от стены, делают с помощью фрезы полоску или углубление, чтобы труба подводилась к следующему ряду. Доска по толщине должна превышать параметры выборки, а ширина – быть равной шагу во время монтажа. Черновую основу укладывать не потребуется, а планки прикрепляют к лагам с помощью саморезов.

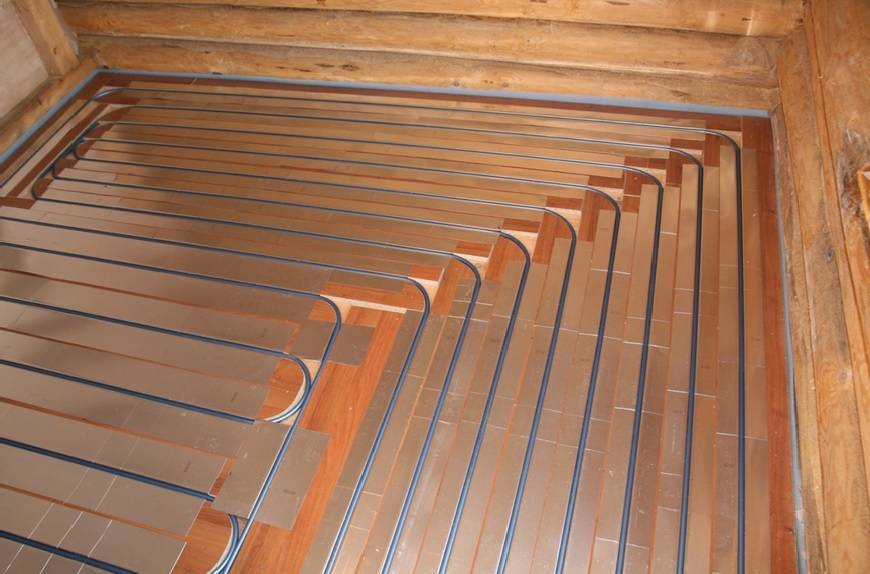

Водяной теплый пол, как способ утепления деревянного дома

В зимний период года в помещении температура может опускаться до +10…+15 градусов, поэтому утепление пола просто необходимо. Водяное отопление пола – станет отличным вариантом для деревянного дома с бетонным полом.

Водяной пол в деревянном доме может быть смонтирован в цементной стяжке и как настилаемая система теплого пола.

Конструкция теплого пола будет иметь бетонное основание, которое смонтировано на грунте, слой теплоизоляции, который имеет толщину от 2 до 10 см и арматурную сетку. Далее идут трубы, которые обеспечивают утепление пола с помощью воды. Стоит заметить, что такие трубы укладываются разными способами и размером шага. Размер шага может быть от 10 до 30 см.

Извините, ничего не найдено.

Наверх труб укладывается подложка под напольное покрытие и само напольное покрытие, либо заливается стяжка. Настильная система отличается наличием слоя ДСП или полистирола.

Немного полезных советов

Перед тем, как сделать водяные полы в деревянном доме, нужно взвесить все «за» и «против», учесть конструкционные особенности жилища и правильно рассчитать бюджет мероприятия. Нужно учитывать, что деревянные строения дают усадку в процессе высыхания

В помещениях с теплыми полами важно поддерживать оптимальный микроклимат. Это делается для того, чтобы древесина не рассыхалась и не подвергалась гниению

Если вы решили сделать такие полы самостоятельно, рекомендуем внимательно изучить все этапы проведения работ. Не помешает и совет профессиональных строителей. Работа этой системы основана на циркуляции горячей воды, при неправильном монтаже составных элементов возможны протечки. Это пагубно отразится на состоянии древесины и придется менять не только часть деревянного покрытия, но и полностью устранять причину протечки.

Способы монтажа электрического теплого пола

Как уже говорилось выше, самым дешевым является кабельный теплый пол, где в качестве греющего элемента применяется греющий кабель. Этот вариант всегда укладывается в бетонную стяжку, но в деревянном доме его можно положить между лагами. Несмотря на сложность монтажа, этот вариант обогрева применяется чаще всего, поэтому рассмотрение способов укладки следует начать именно с него.

Врезка кабеля теплого пола в стяжку

Укладка кабельного теплого пола

Для начала производится демонтаж чистового покрытия пола и оценивается состояние чернового. Все подгнившие деревянные части конструкции необходимо заменить, а существующие незначительные повреждения зачистить

Очень важно перед монтажом системы теплого пола обработать лаги и черновую основу антисептиком, который не только предотвращает развитие грибковых поражений на древесине, но и повышает ее огнеустойчивость

Монтаж теплого пола на основе нагревательного кабеля своими руками

Под лаги необходимо настелить слой гидроизоляции и фольгированного теплоизолятора, уложив его фольгой вверх. Поверх теплоизоляции настилается монтажная сетка, к которой в дальнейшем будет крепиться кабель. Кабель по лагам всегда укладывается змейкой, поэтому на них делается разметка мест пересечения и делаются пропилы. Во избежание соприкосновения кабеля с древесиной, в пропилы укладывается фольга, а на фольгу – кабель, закрепляемый к сетке хомутами.

Монтаж кабельного теплого пола

Терморегулятор устанавливается на стене, а датчик температуры помещается в гофру и выводится к месту его установки. Прежде чем приступить к укладке финишного покрытия, система тестируется. Далее укладывается финишное покрытие. Ламинат можно положить непосредственно на лаги. Если предполагается использовать плитку, линолеум или другое покрытие, на лаги укладывается слой фанеры.

Другие способы монтажа

Вне зависимости от вида теплого электрического пола, его пирог одинаков: сначала укладывается гидро- и теплоизоляция. Но, в отличие от греющего кабеля, маты и пленка монтируются на ровную поверхность в виде слоя фанеры, покрытой теплоотражающим слоем.

Варианты теплых полов с утеплением деревянного и бетонного основания

Маты, в том числе инфракрасные, и пленочный теплый пол зачастую снабжаются самоклеющимся слоем, поэтому их раскатывают. При необходимости маты можно разрезать, не затрагивая самого кабеля, а пленка разрезается по красной разметке. Таким образом, их подгоняют под геометрию помещения.

Далее теплые полы подключают к терморегулятору, при этом подсоединение секций производится параллельно. Таким образом, при выходе из строя одной секции, нагрузка распределяется на все остальные.

Керамогранитную плитку положить можно непосредственно на маты, слегка увеличивая количество клея. На инфракрасную пленку плитку можно положить, если систему предварительно закрыть листом фанеры или гипсокартона. Плитку приклеивают уже к этому покрытию. Ламинат рекомендуется положить плавающим способом, чтобы в случае необходимости можно было заменить вышедшие из строя секции теплого пола.

Деревянные полы

Устройство деревянного пола.

Дом, в котором основа пола сделана из дерева, потребует более тщательного подбора метода утепления, особенно если это будет делаться своими руками. Чаще всего, конечно же, применяют водяное, оно наиболее удобное и надежное, но и сложнее в монтаже, в отличие от электрического.

Итак, домик с деревянными полами имеет, как правило, следующую конструкцию:

1. Черновой пол или фальшпол.
2. Тепло- и гидроизоляционный слои.
3. Основной (чистый) пол.
4. Отделка (напольное покрытие).

Между ними производится монтаж отопительных компонентов (труб или кабеля), подобным способом и создается сама система теплого пола.

Существует несколько вариантов укладки теплых полов по деревянным лагам:

Укладка теплых полов по деревянным лагам.

1. На деревянный пол кладут лаги из дощечек в 5х15 см с интервалом в 60 см, далее между ними укладывают утеплитель (минвата с толщиной в 10 см), а потом уже на сам утеплитель монтируют трубы теплого пола. В лагах делаются пропилы под трубы, а сверху на лаги фиксируются фанерные листы, тем самым создавая воздушную прослойку, что, однако, не очень хорошо, так как на фанерные листы потом будет укладываться уже само напольное покрытие.
2. На лаги стелются фанерные листы, то есть основание. Между лагами также присутствует утеплитель, далее вырезаются из ДСП пластинки для пазов, в которые будет положена труба. Данные пластинки фиксируются к созданному заранее основанию, с шагом соответствующим диаметру трубы. Между пластинами укладываются полосы фольги. Далее можно положить дополнительное устройство для усиления отражательного эффекта − металлические листы, однако в этом случае поверх них можно будет уложить потом только ламинат!
3. Чтобы полы в доме были теплые, можно использовать уже готовые изделия, например, отражающие пластинки − с проходами для укладывания труб или утеплитель − с нанесенным на него металлизированным покровом.
4. Как альтернатива, можно трубы отопления положить непосредственно в сам утеплитель (правда, если это полистирол, а не минвата) меж лаг. Трубы не рекомендуется укладывать вровень с верхом лаг, потому что это пространство потребуется заполнить гипсовым раствором или прочими сухими смесями.

Затем, как вся конструкция теплого пола будет уложена, потребуется подключить ее к системе отопления и сделать прессовку на отсутствие утечек или повреждений, регулировку системы лучше сделать ручной.

Инструменты для укладки теплого пола.

Для домов с деревянными полами, установку электрического теплого пола производят так же, как и с водяным. То есть применяется подстилающий слой термоизолирующего материала, если того требует конструкция, затем поверх него укрепляется отражающий металлизированный материал. Далее кладется сам электрический теплый пол с датчиком температуры (например, греющий кабель, нагревающий мат, нагревательные карбоновые стержни или пленочный инфракрасный теплый пол), после этого вся конструкция закрывается подложкой и напольным покрытием.

Помещение

В частном доме каждый хозяин стремится создать максимально комфортные условия проживания. Уют и безопасность в большей степени зависит от отопления. Ранее использовались исключительно радиаторные батареи, сегодня же большинство людей останавливают свой выбор на теплых полах. Благодаря такому отоплению все в доме могут ходить босиком, не боясь простудиться или замерзнуть.

Теплые полы смогут хорошо отопить даже большие комнаты на даче

Но обратите внимание, что применение этой системы обогрева в качестве основного источника отопления будет эффективно только в том случае, если дом имеет хорошую теплоизоляцию. Если же он не утеплен, то все тепло, которым помещение обеспечивает пол, будет уходить через оконные проемы и перекрытия

Определяем оптимальное сочетание типа теплого пола и деревянного основания

Возведение конструкции теплых деревянных полов под ламинат отличается некоторой сложностью. Это обусловлено материалом основы: дерево легко впитывает влагу, в результате чего может существенно деформироваться, а при быстром испарении влаги – покрывается трещинами и образуются изъяны.

При укладке ламината на теплый пол величина перепада не должна составлять больше 1 мм, однако в случае впитывания влаги это значение может увеличиться, что приведет конструкцию к выходу из строя. Решение данной проблемы – использование материалов, устойчивых к влаге, при помощи которых достигается дополнительная гидроизоляция.

В качестве теплого пола на деревянное основание может возводиться конструкция:

• электрическая;
• инфракрасная;
• водяная.

Водяной

Данный вид считается самым бюджетным и безопасным. Его принцип работы: на подготовленное основание выкладываются трубы, изготовленные из полипропилена или металлопластика. По трубопроводу пускается горячая вода, которая параллельно нагревает расположенную выше подложку и ламинат.

Если планируется под ламинат на деревянный пол монтировать водяную систему, следует учитывать следующие моменты:

• комнатная температура – не выше 28 градусов;
• обеспечить отсутствие резкой смены температур;
• нагревательный элемент не должен прогреваться свыше 50 градусов.

Перед монтажом важно учитывать, что самостоятельно сделать подобный теплый деревянный пол под ламинат достаточно сложно, скорее всего, потребуется помощь специалистов. Несмотря на эффективность функционирования водяного пола, на дачах и в небольших частных домах его устанавливают редко

Эксплуатация предполагает небольшие расходы, однако установка и первоначальный запуск могут потребовать существенных финансовых вложений

При проведении монтажа своими руками важно следить за качеством проводимых работ и отсутствием физических повреждений элементов конструкции, т.к. это способно привести к протечкам и поломке всей системы в дальнейшем

Инфракрасный

По своему типу, инфракрасный пол считается разновидностью электрических систем, однако отличие состоит в характере излучаемого тепла. В качестве источника используется пленочное полотно с покрытием из полимера и слоем токопроводника, размещаемое на черновой пол.

Каждый компонент системы отопления заключен в слой пленки из полиэтилена, который призван обеспечить надежность и безопасность, но при этом не увеличивает толщину теплого пола.

Основные достоинства инфракрасной системы на деревянный пол под ламинат:

• легко осуществить монтаж своими руками, процедуру сможет провести самостоятельно даже полный новичок в ремонтных работах;
• отсутствие нагрузки на деревянное основание (как в случае с водяным полом);
• малая толщина;
• быстрое нагревание конструкции;
• простота регулирования температурного режима.

Электрический

Как и инфракрасный теплый пол под ламинат, электрическая конструкция подсоединяется к электросети при помощи кабеля. Когда подключается электричество, происходит формирование магнитного поля, все элементы конструкции нагреваются, и если все комплектующие системы уложены правильно и соблюдена вся технологии укладки, то тепло будет уходить вверх, в помещение.

Данная разновидность имеет все преимущества инфракрасных полов, но при этом более доступна по стоимости. На сегодняшний день эти факторы обеспечивают популярность электрической системы в качестве теплого деревянного пола под ламинат.

Единственным недостатком можно назвать вероятность короткого замыкания. Однако это решается покрытием основания и перекрытия специальным средством, а также обеспечением безопасности при работе с электросетью.

Так же на деревянный пол можно уложить термоматы — это более продвинутый вид электрического пола.

К чему приводит экономия на утеплителе

Для примера возьмем помещение площадью 50 квадратных метров.

Обычно используют пенополистирол с бобышками, стоимость 1 кв. метра в среднем 600 рублей, толщина – 2 см. В большинстве случаев данной толщины недостаточно для утепления, за исключением южных регионов. Дополнительное утепление до 4 см обойдется еще в 150 рублей на каждый квадратный метр. Итоговая сумма составит 7 500 рублей. Об экономии на эту сумму и идет речь при выборе утеплителя. Хозяин дома стремится сократить расходы и часто выбирает самый дешевый вариант – подложку для теплого пола, вместо самого утеплителя. В конечном итоге, экономный владелец дома отапливает улицу и тратит еще больше средств для поддержания комфортной температуры в помещении.

Расчет стоимости водяных теплых полов

Перед нами два помещения:

1. первое с нормальным, качественным утеплителем необходимой толщины;
2. второе – с подложкой для теплого пола под утеплитель и «экономным» хозяином.

Характеристика	Дом №1	Дом №2
Площадь пола	50	50
Температура трубы	40	40
Диаметр трубы	16	16
Утеплитель	60	20
Тепловой поток вверх	73,76	65,81
Тепловой поток вниз	18,88	58,72
Максимальная температура пола	26,82	26,18

В первом доме, с утеплителем в 4 см, тепловой поток в помещение превышает тепловой поток вниз в три раза. Все тепло, за которое платит хозяин дома, используется для обогрева помещения, а не улицы! В доме «экономного» хозяина тепловой поток вверх (в помещение, которое нужно обогреть) практически равен тепловому потоку вниз (на улицу, в никуда). Сорок ватт с квадратного метра улетает «в трубу».

• На 1 квадратном метре с подложкой для теплого пола мы теряем 40 Вт, на 50 квадратных метрах – 2000 Вт.
• 1 кубический метр природного газа дает 10 кВт тепловой мощности и стоит 4,5 рубля (цена зависит от региона, от 4 до 8 рублей).
• 10 00 Вт/2000Вт = 5 часов – на столько хватает 1 кубометра природного газа на потери тепла.
• Котел работает в среднем 12 часов в сутки. 12/5=2.4 кубометра газа тратиться в сутки на отопление улицы.
• 2.4 (кубометра) х4.5 (рубля)х30(дней)х7(месяцев отопительного периода) = 2 268 рублей в год.

За утеплитель заплатили 7500 рублей/ 2268 рублей = 3, 3 года – период окупаемости утеплителя. При использовании подложки для теплого пола тепловые потери увеличатся! Данные материалы не являются утеплителями!

При использовании утеплительных материалов с недостаточной для полноценной теплоизоляции толщиной или при использовании фольгоизола, изолина (они же подложка для теплого пола) хозяин дома теряет много тепла в нижнем направлении. Это или неразумная экономия, или серьезное заблуждение собственника жилья. Потери тепла в этом случае сопоставимы с тепловым потоком, поступающим в помещение. Использование качественного утеплителя необходимой толщина окупается в среднем за 3-3,5 года эксплуатации теплого пола, при использовании в качестве источника энергии природного газа. Природный газ при этом является самым дешевым источником энергии. Если говорить о других источниках, то утеплитель может окупиться за 1 отопительный период (т.е. за 7 месяцев).

Какой тип теплых полов выбрать?

Прежде чем выбирать модель греющего пола, следует определиться — будет это основной обогрев или дополнительный. Если основной, то необходимо брать более мощную систему.

Электрополы (кабельные или инфракрасные) можно монтировать везде, а вот водяной тип только на первом этаже — ведь всегда будет существовать риск протечки. Кроме того, если заливается стяжка, то получается тяжёлая конструкция, и она не рекомендована для каркасников, так как это дополнительная нагрузка на сваи.

При выборе модели учитываются:

• климатические условия;
• геологические особенности региона;
• конструкция дома;
• уровень теплопотерь.

Однако процесс монтажа более трудоёмкий и затратный, но эти вложения быстро окупаются при эксплуатации

Кроме того, следует обратить внимание на то, что сегодня разработаны облегчённые системы, именно для каркасных строений

Электрические виды (греющий кабель, маты или плёнка) проще в установке, да и весом конструкция легче, особенно инфракрасная плёнка. Электрополы могут укладываться без стяжки, «сухим» способом или в слой плиточного клея. Но работают они от электричества, поэтому их использование обойдётся дороже.

Виды тёплых полов на деревянное основание и особенности укладки

Смотреть видео: какие теплый полы лучше выбрать

Электрические и водяные теплые полы.

Watch this video on YouTube

Водяной тёплый пол

Контур водяной системы представляет собой конструкцию из труб, по ним движется нагретый теплоноситель. Элементы нагрева фиксируются к основанию, затем присоединяются к центральному узлу отопления или к отдельно оборудованному котлу, оснащенному насосом.

Электрический тёплый пол

Электрический пол — токоведущая часть бывает кабельной, плёночной или в виде термоматов.

1. Кабельный — продаётся в матках, имеет разные показатели нагрева и объём производимого тепла. По мощности бывает от 120 до 180 Вт/кв.м.
2. Греющие маты — кабельная разновидность пола, в ней элементы нагрева (кабель) уже уложены на полотно с конкретным шагом.
3. Инфракрасная плёнка — по её краю размещены контакты, а интервал мощности у разных моделей составляет от 150 до 220 Вт/кв.м.

Электрические системы легче в установке, особенно это относится к плёночному полу. Помимо этого, они имеют меньшие размеры и часто, можно обойтись без демонтажа старого полового покрытия.

У них меньше время нагрева и имеется специальный терморегулятор, с помощью которого возможно установить требуемую температуру в каждом помещении. Электрические виды обладают продолжительным сроком службы — до 50 лет.

Однако, при установке на деревянное основание электрических полов есть минусы:

• риск возгорания;
• высокие расходы на электричество.

Кроме того, перед обустройством нужно проверить проводку, на соответствие ей повышенной нагрузки.

Не зависимо от типа тёплого пола, допускается его укладка на деревянную поверхность. Главное, правильно произвести установку и соблюдать правила эксплуатации.
