Подогрев пола под плитку

Разновидности плитки и особенности укладки

Есть несколько вариантов, которые отличаются по материалу изготовления и процессу укладки. Для каждой разновидности есть свои рекомендации по использованию вместе с электрическим теплым полом. Нужно помнить следующее:

  1. Керамическая плитка используется чаще всего и отлично подходит для всех видов электрического пола. Она хорошо пропускает тепло, не требует особого подхода при монтаже нагревающего кабеля или матов. Главное – использовать плиточный клей, который подходит для теплых полов, об этом всегда есть указание на упаковке.
  2. Керамогранит – особо прочный материал, устойчивый к износу и имеющий противоскользящую поверхность. Он толще и плотнее плитки, поэтому хуже пропускает тепло, под ним желательно использовать не готовые маты, а нагревающий кабель в стяжке. Что касается инфракрасного типа, он нормально работает и под таким покрытием.
  3. Плитка из ПВХ используется на подложке из фанеры, под которой можно расположить любой вариант теплого пола, в том числе и инфракрасный пленочный. При укладке кабеля заливается стяжка так же, как и обычно. Плитки настилаются поверх подготовленного основания.
  4. Кварцвиниловая плитка – еще одно современное решение, которое не требует особой подготовки поверхности и может быть уложено поверх старого покрытия. Под нее можно использовать все варианты теплого пола при соответствующей подготовке поверхности.

По сути, технология укладки при использовании нагревательных элементов никак не меняется. Отличаются подготовительные мероприятия, так как нужно уложить теплый пол и обеспечить его правильное подключение.

Теплый пол под плитку: электрическое подключение

Перед началом монтажа греющих кабелей или матов первым делом проверяете сопротивление. Оно должно совпадать с указанным в паспорте. Допустимы небольшие отклонения — погрешность приборов и разная температура. Но разница не должна быть критической. Если все нормально, можно начинать монтаж.

Как уже говорили, сначала заводятся «холодные» концы греющих кабелей к установленному терморегулятору, затем раскладывается кабель или маты. При этом надо продумать порядок действий так, чтобы не пришлось ходить по кабеля — делать это категорически нельзя. Кстати, ходить надо в обуви на мягкой подошве и следить за инструментами.

Теплый пол под плитку — подключение к терморегулятору

На каждом терморегуляторе гнезда подключения подписаны. Кроме того есть подробная инструкция, где написано что и куда подключать. В общем, порядок такой:

  1. Подключается датчик температуры к гнездам NTC.
  2. К клеммам подписанным «LOAD» или со схематическим изображением сопротивления подключаем холодные концы кабеля. Если их несколько — «садим» параллельно.
  3. К клеммам обозначенным L и N подключаем фазу и ноль соответственно.

Порядок подключения именно такой — питание подаем в последнюю очередь, предварительно убедившись что автомат на щитке отключен. Теперь вы знаете, какой теплый пол под плитку лучше в каком случае, как его укладывать и подключать.

Монтаж кабельного теплого пола под кафельную плитку своими руками

При выборе такого типа нагревательной системы важны два аспекта – правильность прокладки самого кабеля (с учетом интенсивности его нагрева, расположения массивных элементов обстановки) и правильность заливки стяжки. Отделочные работы ведутся по стандартным правилам, останавливаться на нюансах укладки плитки здесь мы не будем.

Подготовка пола производится так же, как при устройстве обычной стяжки – обязательно снимается частично разрушенное и потерявшее прочность старое покрытие, фрагменты прежней стяжки, убирается весь мусор и пыль. С учетом того, что в стяжке будет проложен кабель, необходимо как можно внимательнее отнестись к гидроизоляции перекрытия (чернового пола) и выполнить теплоизоляцию под стяжку.

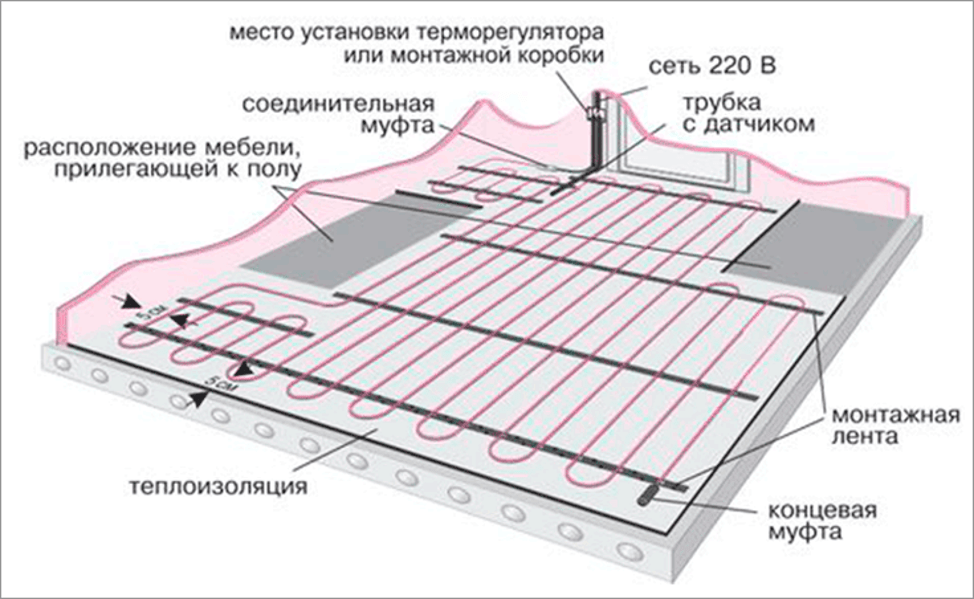

Далее определяется схема прокладки кабеля. Выбор зависит от площади помещения, количества отдельных кусков провода, его типа (одно- или двухжильный). Ниже представлено несколько популярных схем.

При выборе схемы обязательно учитывают положение мебели, имеющей значительный вес и плотно прилегающей к полу, а также сантехнического оборудования (если речь идет о ванной комнате, туалете или совмещенном санузле).

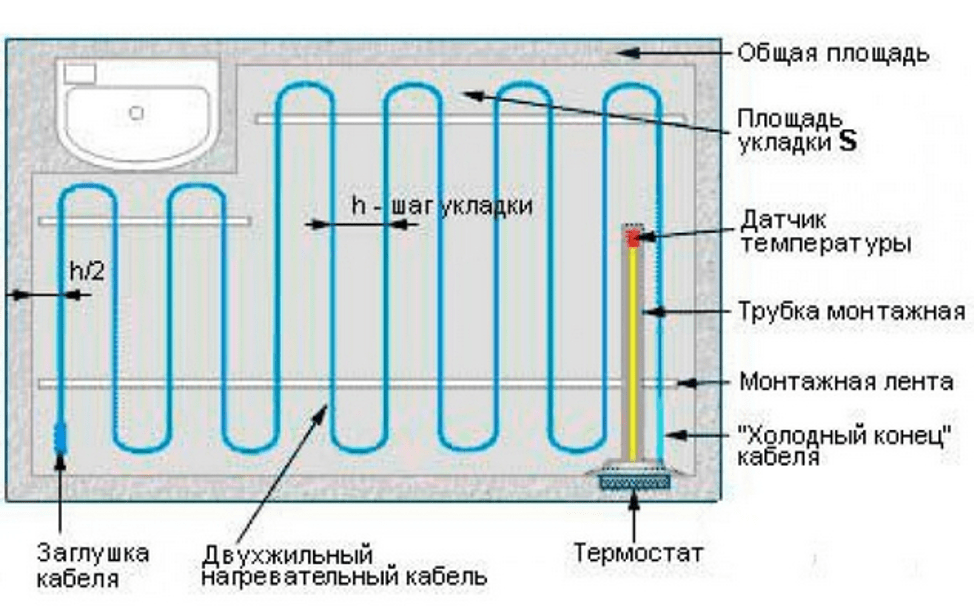

Шаг укладки (h) определяется, исходя из данных об общей площади укладки и необходимого уровня отдачи тепла. Допустим, для санузла общей площадью 8 кв.м. площадь укладки составит (за вычетом размеров душевой кабинки, раковины, унитаза и стиральной машины) 4 кв.м. Уровень комфортного нагрева пола требует не менее 140…150 Вт/м.кв. (см. таблицу выше), причем эта цифра относится ко ВСЕЙ площади помещения. Соответственно, при сокращении площади укладки в два раза по сравнению с общей требуется 280…300 Вт/м.кв

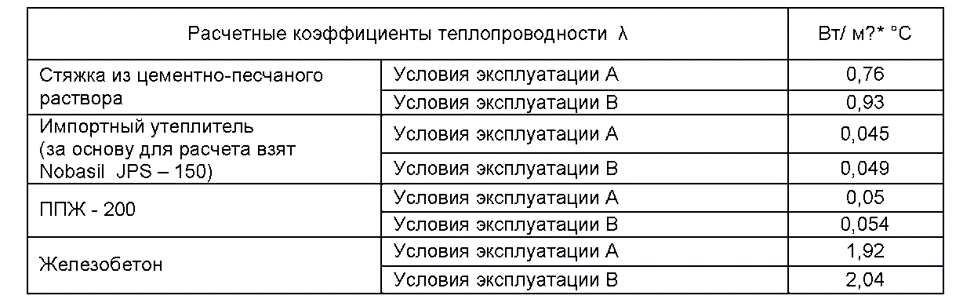

Далее необходимо учесть коэффициент теплопередачи стяжки (для керамической плитки, как писалось ранее, он может не приниматься во внимание)

Если принимать обычный раствор (цементно-песчаный) с коэффициентом 0,76, на каждый квадратный метр для получения количества тепла 300 Вт исходного нагрева требуется около 400 Вт.

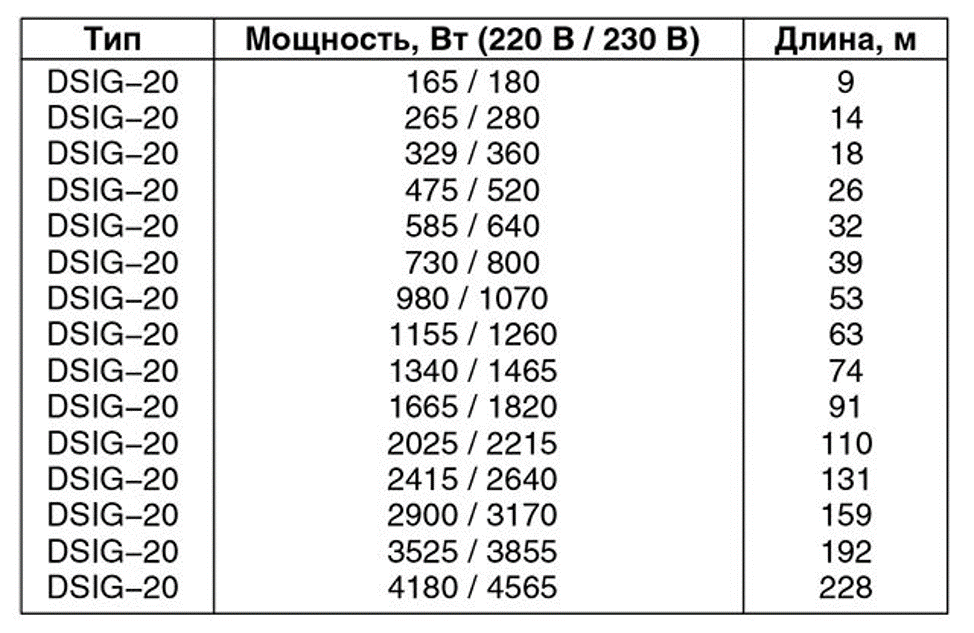

Взяв данные из таблицы выше, получим длину провода 91 м (суммарная мощность 1665…1820 Вт) на все 4 кв.м. укладки. При этом шаг укладки выбирается не менее 5…10 диаметров кабеля, первые витки располагаются не менее чем в 5 см от вертикальных поверхностей. Приблизительно рассчитать шаг укладки можно по формуле

H=S*100/L,

Где S — площадь укладки (именно укладки, не помещения!);
L – длина провода.

При выбранных параметрах

H = 4*100/91 = 4,39 см

Учитывая необходимость отступа от стен, можно принять 4 см.

Планируя монтаж, важно выполнить следующие правила:

  • никаких петель и скруток! Кабель не должен укладываться петлями, соединять отдельные фрагменты можно только с помощью специальных клемм;
  • недопустимо подключение «теплого пола» к домовой электросети напрямую, исключительно через специальный регулятор (обычно входит в комплект поставки);
  • чтобы продлить срок использования системы, следует защитить ее от скачков напряжения (стабилизаторы, автоматы с предохранителями) и соблюдать рекомендованную производителем технику монтажа.

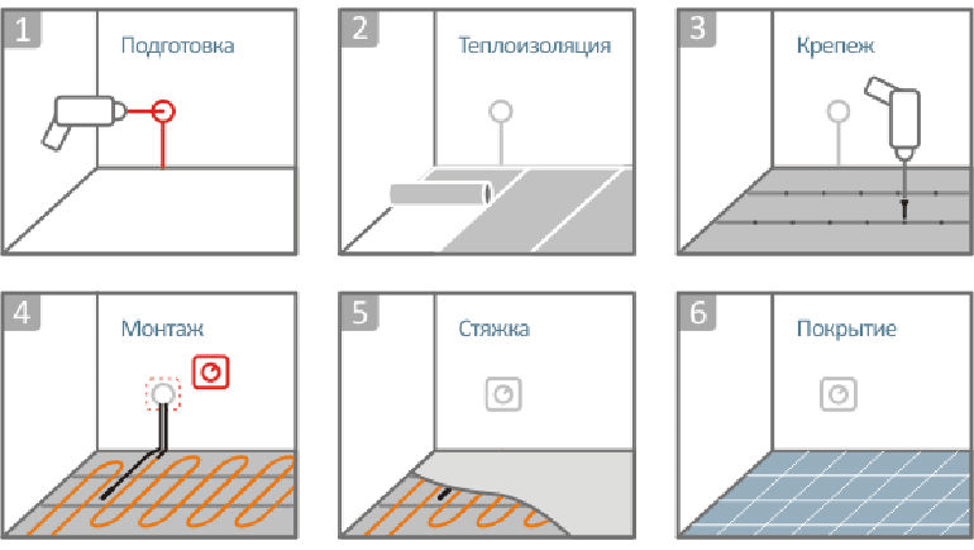

Последовательность работ такова:

  • заливается первичный слой стяжки, в материале выполняется штроба для прокладки канала – подвода кабеля к терморегулятору, обычно подвод делается в гофрированной трубке;
  • на него (после полного отверждения, естественно) монтируется теплоизоляция с отражающим тепло слоем;
  • укладка кабеля с помощью армирующей сетки или ленты с соблюдением запланированного шага;
  • вывод кабеля к терморегулятору;

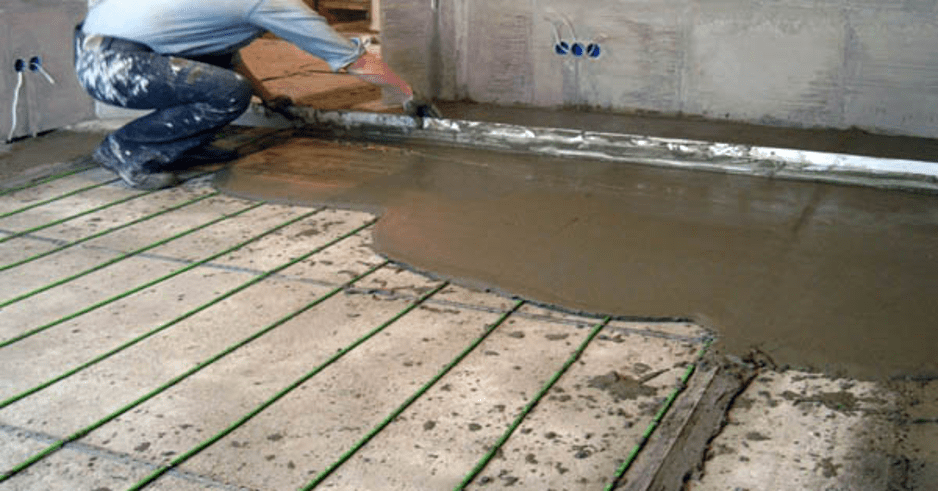

  • заливка верхнего слоя стяжки (3…4 см). Подключение кабеля к электросети допустимо только после полного отверждения стяжки.

К сожалению, при неверном монтаже или повреждении кабеля выявить ошибку можно только при попытке включения, следовательно, для ремонта придется вскрывать и переделывать стяжку. Поэтому мастера рекомендуют проверить работоспособность кабеля на всей протяженности (включая соединения и внешние приборы контроля) до заливки смеси.

Укладка плитки на электрический пол

На этом этапе у вас так же не возникнет трудностей – укладка плитки на теплый пол ничем не отличается от обычной укладки плитки. Единственное различие между этими процессами – использование специального плиточного клея. Приобрести следует клей “для теплого пола”, при выборе производителя так же не стоит сильно экономить, сэкономив на качестве мы можем получить не совсем ожидаемый результат!

Перед самой укладкой теплый пол в ванной нужно примерно соорентироваться в том, как мы будем в дальнейшем ее укладывать. Для этого разложите плитку, на основных участках расположите цельную плитку.

Далее подготовим плиточный клей, размешиваем сухую смесь и воду

Начинать этот процесс необходимо с дальнего угла от двери в ванную.
Используя зубчатый шпатель, на поверхность нагревательного мата осторожно наносим получившийся раствор. Все пустые места в этом процессе должны быть заполнены клеем

Оптимальный показатель толщины слоя клея над элементами конструкции составляет не меньше чем 5 мм.
Перед тем, как положить первую плитку, монтируем в углы пластиковые крестики. Это поможет вам контролировать размеры щелей. После этого необходимо проверить на сколько ровная поверхность и уровни ее горизонта! Пластиковые колышки помогут эффективно устранить все возникшие неточности.
Дальше мы монтируем пластиковые крестики с каждой стороны, после чего проводится укладка плитки (второй и третьей) с разных сторон. Повторяем процесс проверки ровности поверхности и уровня горизонта. Проводим снова те же действия, проверяя горизонталь плитки. Так мы проложим плитку по всей поверхности теплого пола.
Желательно иметь в своем арсенале плиткорез, это существенно упростит обрезку в тех местах, где она требуется. Аналогом плиткореза может выступить “болгарка” или качественный стеклорез.
После того, как теплый пол оказался по всей своей поверхности уложенный плиткой (крестики не демонтируем), нам осталось только подождать полного высыхания. В среднем этап высыхания длится около суток, эту информацию вы можете найти на упаковке плиточного клея.
Когда плиточный клей высохнет, используя шпатель, необходимо произвести затирку швов.
Поздравляем! Работы по укладке плитки на теплый пол подошли к завершению! Важный момент: включать систему теплого пола настоятельно рекомендуется только по истечении пары суток. Такой промежуток необходим для того, чтобы плиточный клей успел до конца высохнуть и дать свою максимальную прочность.

В ситуации, когда вы не занимались укладкой плитки, а произвели цементную стяжку, систему не стоит включать вплоть до полного высыхания стяжки. В противном случае вы можете столкнуться с такими проблемами как неправильное высыхание раствора, что приведет к неравномерности пола. В итоге вы получите такие неприятные моменты как трещины и провалы в стяжке. Это вызовет нестабильную работу системы нагревательного кабеля! Заранее подумайте о месторасположении мебели, в этих местах не рекомендуется прокладывать нагревательный кабель. Рекомендуемая толщина стяжки должна быть не меньше 20 мм. Именно уровень в 20-30 мм позволит вам придать максимальную прочность теплому полу.
В первое время вы будете привыкать в новому теплому полу – хоть уровень его температуры и не высокий (для того чтобы не причинить вреда вашим стопам), придется  поэкспериментировать с настройками уровня температуры.

Как мы видим, теплый пол в ванной своими руками это вполне реально, главное следовать инструкциям и тщательно проверять каждый шаг на присутствие ошибок. Внимательность – главное в этом деле!

Применяйте полученные знания со всей ответственностью, если вы сомневаетесь в том, что сможете самостоятельно провести все необходимые этапы – лучше обратитесь за помощью к специалистам. Помните, демонтаж теплого пола в ванной дело довольно затратное. Соблюдая все пункты и внимательно проделывая каждый шаг вы сможете существенно сэкономить свои денежные средства!

Установка контрольных приборов

Контролировать работу и управлять системой помогают специальные приборы: термостат и температурный датчик. Термостат может быть механическим или электронным, с его помощью задается определенный температурный режим и время включения и выключения системы. Это устройство располагают в непосредственной близости к розеткам, монтируя в стене.

Датчики температуры рекомендуется располагать на полу. Для установки этого прибора в стене от термостата к месту контроля температуры штробят вертикальное отверстие, куда укладывают датчик, предварительно помещенный в гофрированную изоляционную трубу. Место контроля необходимо выбрать между витками нагревателя.

Процесс укладки теплого покрытия под плитку

В зависимости от толщины вашего напольного покрытия лучше выбирать тот или иной вид теплого электрического пола. Если толщина не слишком большая, то советуем для укладки выбирать нагревательные маты или инфракрасную пленку. Ниже мы расскажем об особенностях укладки покрытий обоих видов.

Как уложить теплый пол, состоящий из нагревательных матов

Что же представляют собой нагревательные маты. Это стекловолоконные армированные сетки, к котором прикрепляют экранированную секцию, обладающие такими характеристиками:

  • максимальная толщина матов составляет 3 мм;
  • наличие технологии соединения горячей и холодной части пола без муфт, что обеспечивает конструкции максимальную надежность;
  • сетки обеспечивают проникновение материала для стяжки или клея для плитки.
  • Укладка при помощи матов имеет такие особенности:
  • перед процессом установки составьте специальную схему, где указывается размещение всей мебели и других предметов в комнате;
  • после того как вы выбрали место для размещения терморегулятора, нужно оборудовать там распаечную коробку, сделать в стене канавки и основании пола для проводов соединения и температурного датчика.

Черновое покрытие нужно очень хорошо очистить от грязи, пыли и ненужных вещей. Чтобы связка специального клея с плиткой была надежной, сделайте его грунтовку.

Датчик следует устанавливать внутри заранее приготовленного канала, который устанавливается так:

  • просчитайте его глубину так, чтобы это не мешало укладывать плитку;
  • располагайте канал на одинаковом расстоянии от кабельных витков;
  • канал не должен пересекаться с кабелем нагревания или находиться в непосредственной близости от него.

При необходимости, благодаря каналу можно будет сменить быстро датчик теплого пола.

Когда вы провели все предварительные работы, можно приступать и к самой укладке конструкции. Теплоизоляционные мероприятия при этом не нужны, поскольку монтаж теплоизоляции может привести к тому, что кабель перегреется и выйдет из строя.

Укладка состоит из нескольких этапов. Для начала мат нужно раскатать по специально приготовленной схеме вдоль всей площади пола методом «змейки». Для этого при раскатывании может возникнуть необходимость разрезания стекловолоконной сетки

Это делать следует очень осторожно и внимательно, стараясь не повредить кабель:

  • сделайте поворот и разрежьте сетку поперек;
  • разверните мат при каждом цикле укладки от одной стены к следующей. Во время разворота нужно сохранять минимальное расстояние между витками 6 см;
  • возникающие препятствия нужно обходить, чтобы расстояние до кабеля ровнялось порядка 5 см;
  • удалите сетку частично, если не удается обойти препятствие. Вдоль него кладут свободный кабель;
  • если помещение имеет необычную форму, то сетку можно и удалить, а кабеля укладывать в произвольной форме. Сильно гнуть при этом его не рекомендуется, при этом не забывать о соблюдении расстояния 6 см как минимум между витками.

А чтобы подключить его к терморегулятору нужно порядка 4 силовых проводов, а когда не хватает холодных концов, то нужно вырезать из мата нагревательный кабель, не вынимая при этом соединительную муфту из стяжки.

Окончательный этап укладки выглядит следующим образом:

  • после того как вы мат разрезали и протянули, нужно его в разрезанном виде вновь скрутить в виде рулона, открыть на нижней стороне защитную полосу клейкой ленты, а затем опять раскатать его по всей поверхности пола;
  • покройте все покрытие специальным плиточным клеем слоем до 7 см. Когда он высохнет, можете укладывать плитку;
  • когда нагревательный мат уложен, подключите провода к электричеству, включается при этом терморегулятор, датчик и устройство защитного выключения.

Особенности укладки электрического пола с инфракрасной пленкой

Инфракрасная пленка, которой оснащены полы такого вида, представляет собой изоляционную крайне тонкую пленку до 1 мм, в которой внутри размещен электропроводный материал.

Подготовительные мероприятия практически не отличаются от варианта укладки пола на нагревательных матах. Однако нужно не забыть уложить теплоизоляционные материалы, а только сверху уже укладывать саму инфракрасную пленку листами параллельно, нельзя при этом класть их внахлест. Далее следует установить терморегулятор и проверить систему на работоспособность.

Теперь крепим монтажную сетку, чтобы при этом саморезы не смогли повредить контакты, а потом заливаем сетку стяжкой из цемента и песка. Вновь протестируйте систему на работоспособность.

Дождитесь, пока стяжка высохнет, и уложите плитку на специальный клей, обладающий термостойкими свойствами.

Включать инфракрасный теплый пол можно практически через месяц после укладки, когда плиточный клей высохнет наверняка.

Подготовка к монтажу теплого пола

Монтаж любого типа теплых полов начинается с подготовки основания. Как кабель, так и маты укладываются на ровную, чистую поверхность. Первое, что нужно сделать, демонтировать старое напольное покрытие, удалить с него остатки краски, лака, пыли и грязи. Если имеются какие-либо дефекты, неровности, необходимо выполнить черновую стяжку. Ее толщина может составлять от 30 до 70 мм. Какой тип стяжки выбрать, решать вам. Например, цементно-песчаные растворы могут сохнуть до четырех недель. Если нужно сделать пол в ванной как можно быстрее, то лучше остановиться на самовыравнивающихся смесях. Перед тем, как заливать пол, на стенах на предполагаемом уровне стяжки крепится демпферная лента.

На фото процесс монтажа выравнивающей черновой стяжки

Почему к поверхности предъявляются столь высокие требования? Дело в том, что если технология будет нарушена и нагревающий кабель упрется в какую-либо неровность на основании и прогнется, может случиться его пробой, что приведет к выходу из строя всей системы теплых полов. Устранение неполадки, естественно, повлечет за собой массу усилий и новых финансовых вливаний, поскольку ремонт своими руками крайне сложен, а порой вообще невозможен.

После того, как основание выровнено, составляется схема подключения системы подогрева пола под керамическую плитку. На схеме отмечается шаг, с которым будет производиться укладка греющего кабеля или матов. Схема должна учитывать следующие моменты:

  1. Отступ от стены должен составлять минимум 10 см;
  2. Там, где будет стоять мебель или другие крупногабаритные предметы, которые затруднят теплоотдачу, теплый пол не монтируется;
  3. Элементы подогрева можно укладывать в любом удобном направлении. Обогреваться должны только необходимые участки.

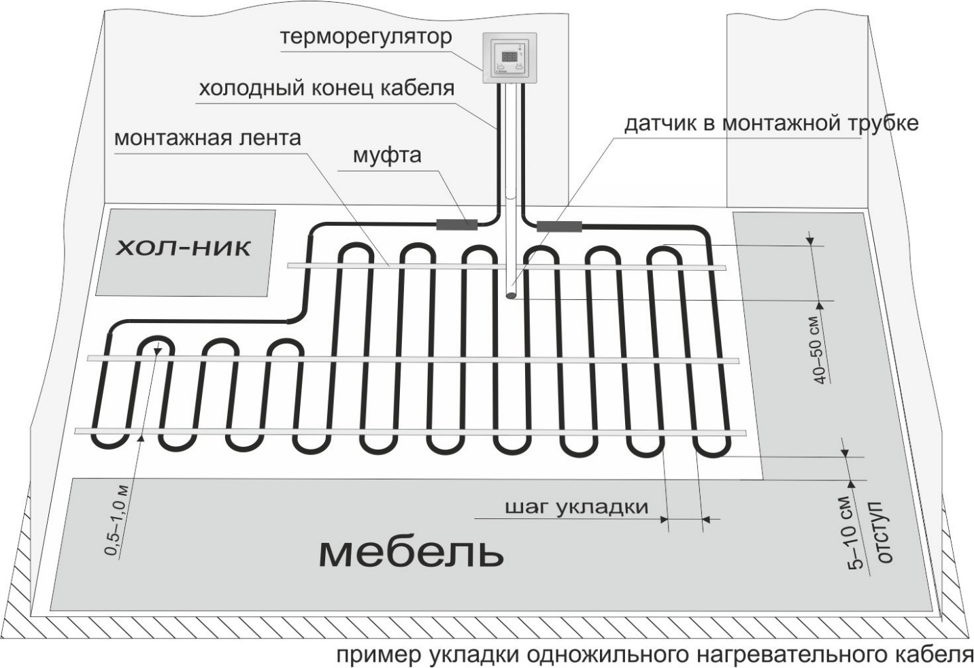

Схема раскладки теплого пола

Количество материалов, кабеля или термомата, рассчитывается исходя из полезной площади ванной и требуемой мощности. Закрепить систему теплых полов на стяжке можно с помощью монтажной ленты.

Важным моментом является выбор места в стене, где будет установлен термостат. При необходимости делается отдельная проводка для подключения системы теплых полов. Технология требует также для подобных устройств отдельного вывода из щита электропитания.

Когда все перечисленные подготовительные работы завершены, можно приступать к укладке под плитку теплых полов.

Управление системой обогрева

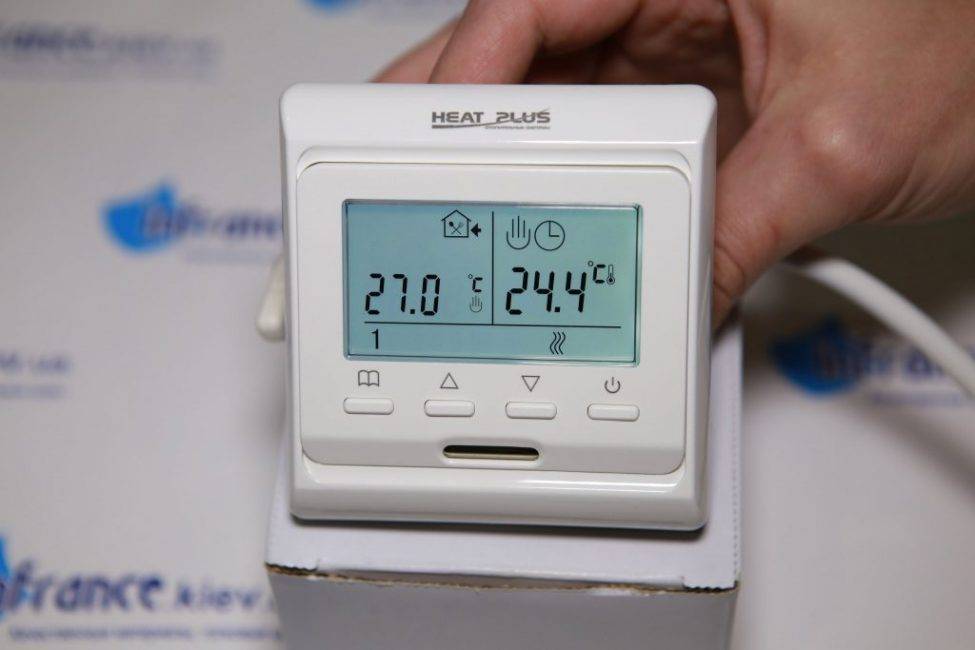

Терморегулятор позволяет управлять системой напольного обогрева

Температура в помещении, нагреваемом с помощью тёплых полов, регулируется специальным прибором – механическим или электронным термостатом.

Показатели считываются датчиками, контролирующими:

  • температуру воздуха (если кабель является основным нагревательным элементом)
  • температуру напольного покрытия (если осуществляется обогрев детской или ванной комнат)

От выбранного типа управления зависят:

  • комфорт находящихся в помещении людей
  • продолжительность работы обогревательной системы
  • коэффициент полезного действия тёплого пола
  • экономия энергоресурсов

Алгоритм поддержания комфортной атмосферы в помещении таков, что температуру пола на термостате необходимо выставлять в расчёте: необходимая температура воздуха плюс 5 градусов.

Современные системы управления позволяют включать и выключать систему подогрева в назначенное время, взаимодействовать дистанционно и отслеживать показатели в разных комнатах.

Как сделать монтаж водяного теплого пола своими руками: пошагавшая инструкция монтажа на все виды покрытий (20+ Фото & Видео) +Отзывы

Простейший способ монтажа

Пол с электроподогревом – это лишь часть перекрытия, которое состоит из нескольких слоев различных материалов с определенным функционалом.

Обычно подключенный электроподогрев пола под плитку или любое другое напольное покрытие состоит из следующих компонентов:

Далее необходимо произвести ряд мероприятий:

  • определить место под установку термостата или специальной коробки под оборудование, обеспечивающее работу системы;
  • осуществить четкую разметку помещения под установку мебели таким образом, чтобы под ней не было системы подогрева;
  • подключить систему к сети в 220 вольт.

Характеристики тёплых электрополов

Рассмотрим характеристики электрической системы напольного подогрева, разбив их на достоинства и недостатки.

Теплый электрический пол – это система, использующая в качестве источника тепла электричество

Достоинства:

  • практичность – возможность монтажа своими руками, простота управления;
  • универсальность – возможность использования системы не только в целях комфортности контакта с полом, но и в качестве основного устройства для отопления помещения;
  • быстрый нагрев поверхности пола электроэлементами;
  • равномерная конвекция тепла со всей площади подогреваемого пола, не требующая высоких температур основания и исключающая концентрацию пыли на источнике тепла;
  • гарантированная сухость пола;
  • снижение потерь тепла через поверхность потолка – вверху располагается остывший воздух;
  • исключение обуви из перечня факторов износа плитки;
  • экологичность – отсутствие токсичных выделений, сопутствующих подогреву – дыма, запахов, пара.

Недостатки:

  • зависимость от наличия электроэнергии;
  • необходимость согласования монтажа локального напольного электроподогрева с эксплуатирующей электросеть организацией;
  • ограничения в выборе облицовочного покрытия;
  • сложность производства ремонта нагревательных элементов из-за отсутствия к ним технологического доступа;
  • дороговизна эксплуатации, обусловленная значительным потреблением электроэнергии (140-160 Вт/м2 для быстрого нагрева пола).

Доводы, как за, так и против, серьёзны, поэтому принятие решения по целесообразности монтажа системы подогрева полов зависит от заказчика и конкретных обстоятельств.

Какой мощности теплый пол выбрать

Начнем с того, что температура пола регулируется санитарными нормами (СНиП 2.04.05*91*, п. 3.16). Согласно этому документу пол нельзя нагревать выше:

  • 26°С — в помещениях где люди находятся постоянно (жилые);
  • 31°С — пол в помещениях где люди находятся временно (ванная, туалет и т.д.).

При этом ограничена и максимальная температура нагрева над нагревательным элементом. Она не должна быть выше 35°С. На самом деле, комфортно себя чувствуете, если под ногами примерно 26-29 градусов. Оно, конечно, личное дело, но более теплый пол ощущается как горячий.

После того как определитесь с мощностью теплого пола, можно выбирать мощность кабеля или нагревательного мата

А зачем нам температура пола? А потому что от этого зависит требуемая мощность на квадратный метр. Если делать все по правилам, надо рассчитывать теплопотери помещения, учитывать теплоемкость материалов, наличие и качество утепления. Расчет мощности теплого пола — это целый процесс. Но можно сделать проще. Есть «средняя температура по больнице». Данные, которые собраны на основании реально работающих конструкций приведены в таблице.

Какой мощности взять теплый пол под плитку

Но тут не учитывается слой клея и толщина плитки. Это реально «средние» показатели. Как их скорректировать? Если слой клея, плитка или керамогранит толстые, добавьте около 20%. Это даст требуемую температуру. И вообще, лучше брать мощность с запасом. Есть две причины. Во-первых, работа на пределе возможностей вредит оборудованию. Оно быстрее выходит из строя. Это касается и нагревательных элементов.

Во-вторых, на случай экстремальных холодов или отключения основного отопления будете иметь некоторый резерв. Правда, увеличение максимальной мощности нагревательных элементов ведет к увеличению диаметра проводов в линии питания и мощности автоматов. Но в электрике запас по мощности — это всегда лучше, чем недостаток. Более безопасно.

Пример расчета

В таблице имеем нормы, но они для одного квадратного метра. Чтобы рассчитать требуемую мощность на все помещение, надо высчитать обогреваемую площадь. Полученную цифру умножим на выбранную норму.

Покажем на примере, как рассчитать мощность теплого пола. Электрический теплый мат укладывать будем только на свободной площади. В ванной это составляет 3,5 квадратных метра.

Сначала надо определить площадь подогрева

Исходя из таблицы, для ванной на квадратный метр требуется 150 Вт мощности теплого пола. Но плитку будем класть толстую, поэтому возьмем мощность с запасом. Будем считать по 180 Вт/м².

Всего требуется 180 Вт/м² * 3,5 м² = 630 Вт. То есть, надо будет найти кабельный мат, который на 3,5 квадратах будет давать не менее 600 Вт тепла.

Подготовка к укладке теплого пола

Перед началом укладки теплого пола необходимо позаботиться о термоизоляции, которая позволит избежать теплопотерь на обогрев плит перекрытия. Для этих целей может служить либо специальный слой под черновой стяжкой, либо рулонные теплоотражающие материалы. Можно использовать фольгированный пенофол, уложив его под кабель и закрывающую стяжку.

Необходимо заранее подготовить армирующую сетку, либо металлические монтажные ленты, на которые будет фиксироваться кабель теплого пола.

Перед укладкой теплого пола и финишного основания, в частности, кафеля, по всему периметру комнаты необходимо наклеить демпферную ленту. Она компенсирует расширение покрытия при нагревании и не позволит ему потрескаться.

При выполнении работ по штроблению желобов под кабель и гнезда для терморегулятора придется использовать перфоратор, так что его нужно приобрести заранее.

Прибор мегаомметр понадобится, чтобы проконтролировать безопасность эксплуатации системы теплого пола.

Наличие всех необходимых расходных материалов и инструментария в нужном количестве обеспечит беспрепятственную работу без задержек и осложнений, какой бы тип теплого пола и основы плитку вы ни выбрали.
