Подложка под теплый пол: правила выбора, характеристики, лучшие марки, советы по монтажу

Какой тип теплых полов выбрать

Если владелец дома не знает, какой теплый пол под ламинат лучше, то следует всегда отдавать предпочтение водяным обогревателям теплых полов и только в крайнем случае, при невозможности создания водяных теплых полов, переходить на электрические системы. Они популярны и востребованы в загородных домах и дачах для быстрого прогрева помещения. Если возникли сомнения и непонятно как выбрать теплый пол под ламинат, то посоветуйтесь со специалистами или с владельцами, которые уже установили и опробовали теплый пол. Для водяных систем рекомендуемая температура воды не более +35 градусов, при мощности около 17 Вт/м2.

Чтобы теплые полы эффективно работали, следует купить ламинат для теплого пола с высокой теплопроводностью, жесткостью и устойчивостью к повышенной температуре. Обычно изготовитель наносит на ламинат такого типа специальную маркировку, на которой схематически обозначены теплые полы.

Виды подложек

Подложки под теплый пол изготовляют из различных материалов, которые обеспечивают необходимые свойства. Вот перечислены некоторые из них:

  1. Пробковая — изготавливается из склеенной помельчённой коры дуба. Экологически чиста и абсолютно безвредна, не меняет объём в результате перемены температур, не трескается, хорошо поглощает шум, не загнивает. Представлена в форме плит, либо в рулонном виде.
  2. Вспененный полиэтилен с фольгированным покрытием- наиболее дешевый вариант. Имеет хорошие тепло- и звукоизолирующие свойства. Не очень устойчив к влаге, легко сминается.
  3. Фольгированный полистирол — самый подходящий вариант для качественного теплого пола. Обладает отличными изоляционными свойствами тепла, звука, воды, устойчив к воздействию химических средств, выдерживает перепад температур. Наиболее дорогой из всех подложек из-за его свойств, толщины и простоты укладки.
  4. Экструдированный полипропилен — материал в виде матов с фольгированным покрытием толщиной 5−10 сантиметров. Обладает хорошими механическими свойствами, устойчив к высоким температурам, сравнительно недорогой.

Где и зачем располагается подложка

Вопрос о месте и  назначении подложки под теплый пол зависит от его  конструкции. Чтобы лучше понять ценность этого элемента, надо подробно рассмотреть саму структуру различных систем обогрева.

Подложка для электрических полов с кабельным обогревом

Хотя такой вариант системы обогрева требует для реализации самых больших усилий, он может считаться классическим исполнением теплого пола. Перед началом его  монтажа необходимо выполнить такие работы:

  • нанесение черновой стяжки для выравнивания поверхности (при необходимости);
  • создание слоя теплоизоляции;
  • нанесение стяжки, закрывающей теплоизоляцию и выступающей как основа для теплого пола.

После этого начинается непосредственно создание системы обогрева. Первоначально размещается подложка под электрический теплый пол, поверх которой саморезами крепятся монтажные ленты. В этих лентах будет закреплен греющий кабель. После его размещения и подсоединения к сети, расположения датчика, все заливается цементом.

В такой конструкции системы обогрева подложка под теплый пол выполняется из алюминиевой фольги. Ее назначение – равномерное распределение тепла от кабеля по всему полу. Это необходимо, как минимум, по двум причинам:

  1. Обеспечение по всему объему помещения одинаковой температуры.
  2. Исключение локального перегрева кабеля и отвод от него избыточного тепла.

Как видно из приведенного описания, подложка для теплого пола при такой системе обогрева позволяет увеличить срок эксплуатации греющего кабеля. Происходит это  вследствие поддержания его оптимального рабочего режима, а также улучшает распределение температуры в комнате благодаря прогреву всего ее объема. Не стоит забывать и о неявных положительных последствиях, которые обеспечивает   такая подкладка под теплый пол.

Укладка греющего кабеля на подложку

При системе отопления, основанной на греющем кабеле, воздух в помещении получает тепло от пола. Чем больший объем пола прогрет, тем дольше он будет остывать,  тем меньше энергии будет потреблять. Такую повышенную температуру обеспечивает, в том числе, подложка под теплый пол, купить и установить ее при монтаже системы отопления просто необходимо.

Подложка для полов с инфракрасным обогревом

При использовании инфракрасной пленки конструкция системы обогрева значительно отличается от описанной классической. Хотя и в этом случае применяется подложка под инфракрасный теплый пол, назначение ее другое.

При монтаже такого обогрева сама поверхность существующего пола выступает как основание теплого пола. На него укладывается гидроизоляции (не всегда, только в случае необходимости),  а поверх – слой теплоизолирующего отражающего материала.  Именно это и будет подложка под пленочный теплый пол. На эту подложку укладывают ИК пленку, отдельные листы которой соединяются между собой с соблюдением полярности, а затем подключаются к сети.

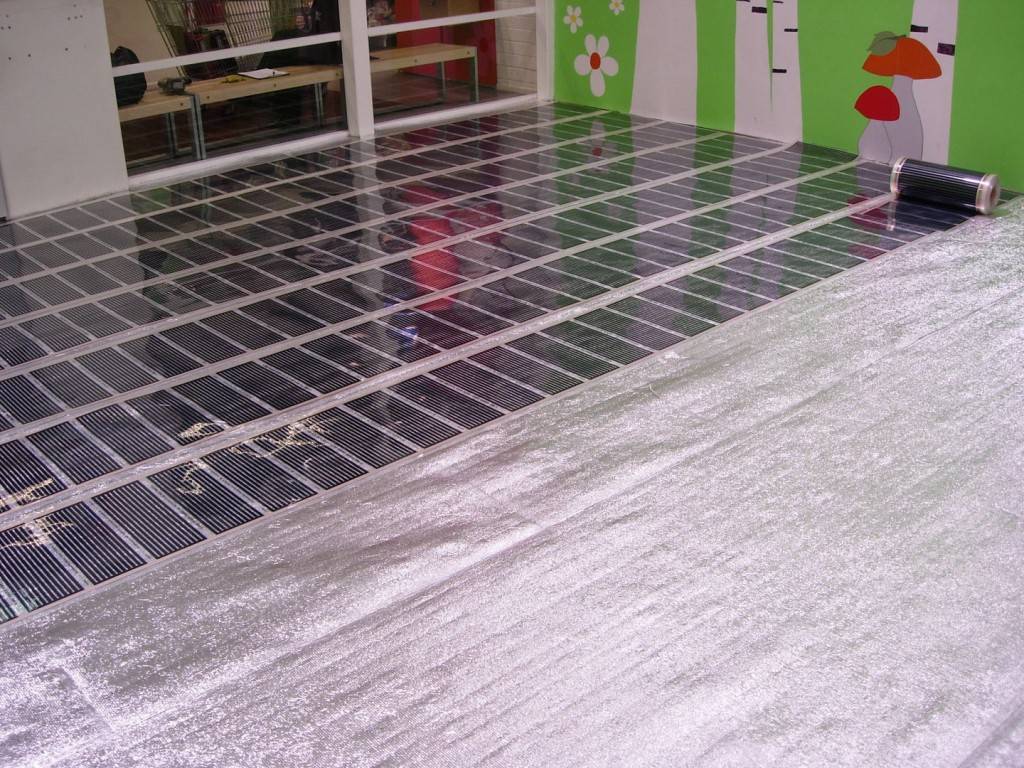

Теплый инфракрасный пол

К используемому материалу есть одно обязательное условие – подложка под теплый пол фольгированная недопустима, во всяком случае, применение алюминиевой фольги как отражающего материала категорически запрещено. Это связано с требованиями безопасности, в случае каких-либо дефектов в контактах может произойти замыкание на подложку.

Такие теплоизолирующие отражающие подкладки под нагреватель изготавливаются обычно из вспененных полистиролов или полимеров, в качестве отражающего материала используется металлизированный лавсан. В конструкции пленочной ИК системы обогрева обязательна к применению такая подложка для теплого пола, купить ее можно в тех же магазинах, где продаются сами теплые полы.

Укладка вспененного пенополистирола

Нет ничего удивительного в таком требовании, именно оно, незначительное на первый взгляд, обеспечивает высокую эффективность работы и безопасность обогрева. В данном случае, уложена или нет такая подложка для теплого пола, цена ей – 30% экономии от потерь тепла. А это очень много для любой системы. Так что необходимо просто соблюдать технологию.

При всей своей, на первый взгляд, незначительности, подложка, размещаемая под теплым полом, играет важную роль в обеспечении эффективности работы всего обогрева. Причем ее задачи отличаются в различных реализациях обогрева. Тем не менее, она необходима для эффективности, безопасности и экономичности работы любой системы.

Критерии выбора

На что обратить внимание при выборе

При выборе матов в первую очередь необходимо удостовериться в подлинности материала. Строительный рынок насыщен разнообразными подделками, а при строгих требованиях к свойствам и функциям теплоизоляторов ошибка в данном вопросе будет стоить очень дорого. Поэтому не стоит пренебрегать проверкой сертификатов соответствия и безопасности, а также наличием гарантии на товар.

Чтобы не ошибиться при покупке, выбирая подходящий вариант, стоит обратить внимание на:

  • уровень гидроизоляции;
  • способность конкретной модели выдерживать статическую и динамическую нагрузку;
  • диаметр труб, подходящий для укладки на данный вид;
  • требования к помещению, в котором будут выполняться монтажные работы.

Существует также ряд дополнительных параметров:

Толщина. Подбирая материал, учитывают высоту слоя стяжки и декоративного покрытия. В помещениях с уже смонтированным утеплителем, можно брать материал небольшой толщины.
Если есть возможность выбора, безо всякого сомнения, следует отдать предпочтение матам с фольгированным или ламинирующим верхним слоем

Это сразу решит вопрос гидроизоляции перед заливкой стяжки, а кроме того, повысит эффективность системы подогрева пола.
Обращайте внимание на соответствие параметров мата планируемому диаметру труб контура и шагу его укладки – здесь не исключаются несовпадения.
Учитывайте площадь комнаты, в которой планируется укладка труб. Если площадь большая, то стоит отдать предпочтение материалу с «бобышками».

Обзор лучших марок и производителей

Какие марки заслуживают доверия

Качественную продукцию предлагают многие отечественные и зарубежные производители. По отзывам специалистов и покупателей, особого внимания заслуживает продукция, выпущенная под товарными знаками:

  • Oventrop;
  • Rehau;
  • Энергофлекс;
  • Экопол.

Наибольшим спросом у покупателей пользуются следующие марки матов:

Кнауф Therm PRO

Предназначены для укладки водяного контура с шагом 50 мм. Бобышки материала имеют специальные выступы и надежно фиксируют отопительные трубы диаметром 14 – 17 мм. Дополнительную жесткость обеспечивает жесткая полистирольная пленка, покрывающая маты. Разметка нанесена с обеих сторон плит. Замки расположены по всему периметру. С обратной стороны плит имеется звукоизоляционная поверхность. Толщина материала – 45 мм. Основание 25 мм. Размер плит 1,2×0,6 м.

Varionova REHAU

Цена этих матов несколько выше, чем у аналогов, предлагаемых другими производителями. Это объясняется конструктивными особенностями модели и высоким качеством. Материал обладает высокой прочностью, выдерживает значительную нагрузку. Сверху находится плёнка из полистирола чёрного цвета, обеспечивающая необходимый уровень гидроизоляции. Разметка нанесена на обратной стороне. Шаг укладки труб диаметром 14 – 17 мм составляет 5 см. Высота мата – 24 мм.

Пенощит WF16-50

Предложение от отечественного производителя. Предназначен для устройства водяного пола с трубами диаметром 16 мм. Плиты имеют плотную основу толщиной 30 мм, обеспечивающую необходимый уровень теплозащиты. Монтажные проемы располагаются с шагом 50 мм. Размер плит 100×100×5 см.

NP-35 от Oventrop

Маты рекомендованные при монтаже наливных полов и при обустройстве бетонной стяжки. Имеют повышенную тепло и шумоизоляцию.

WLG-045

Плиты рулонного типа, покрытые полипропиленовой пленкой. Применимы для труб диаметром в 1,4 и 1,6 см, а также для укладочного шага в пределах 5-30 сантиметров. Площадь одного рулона – 10 кв/м.

Энергофлекс Супер ТП

Рулонные маты для теплого водяного пола. Фольгированы, нанесена координационная сетка с шагом в 5 сантиметров. Размеры рулона – 0,5х120х150 см.

Подложки под теплые полы с электроотоплением

Под такие виды теплых полов используются тонкие подложки из технической прессованной пробки, Фольгопласт, Полифом, Термодом, TMpro и другие из вспененных полимеров.

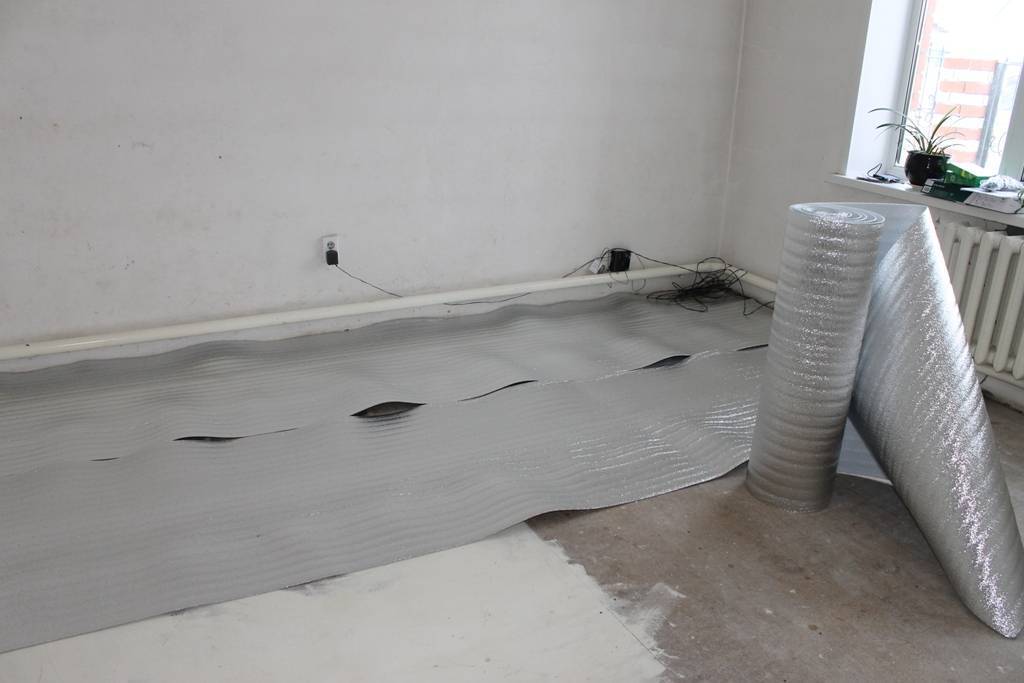

Отражающая теплоизоляция Фольгопласт

Сшитый пенополиэтилен «Полифом»

«Полифом», характеристики

Последние, кстати, намного превосходят своих конкурентов по способности выдерживать нагрузки, за счет такой особенности расширяются сферы их использования. Подложки с увеличенными параметрами по толщине изготавливаются из экструдированного пенополистирола. Материал имеет высокие характеристики физической прочности, может применяться в качестве основания под бетонную стяжку. Подложка применяется под все виды полов с электрическим подогревом, включая и обыкновенные с гибкими проводниками.

Если основание не очень ровное и требуется его выравнивание, то можно применять подложки из клееной фанеры, плит ОСБ и ДСП.

Пол из ОСБ

Лавсановая подложка Изобонд ПП

Во время выбора конкретной марки нужно принимать во внимание два исходных фактора

  1. Финишное половое покрытие. Чем оно легче, тем менее прочной может быть подложка. Под ламинат допускается использовать обыкновенные подложки из вспененных полимеров, а под керамическую плитку или искусственный камень применяется подложка из экструдированных материалов повышенной прочности.

    Выбирайте подложку в зависимости от финишного покрытия пола

  2. Теплый пол укладывается в новых помещениях или во время ремонта старых. В зависимости от выбранной технологии теплого пола с электрическим обогревом и особенностей несущего перекрытия общая толщина пирога может колебаться от 10–15 до 3–4 сантиметров.

    Пирог теплого пола, пример

    Схемы теплых полов

    Эти параметры следует учитывать во время проектирования высоты дверных и оконных проемов. Во время ремонта нужно принимать все строительные мероприятия по уменьшению толщины теплого пола – не придется решать проблемы с уменьшением высоты дверей и т. д. Идеальный вариант – смонтированный теплый пол не мешает открыванию/закрыванию дверей, допустимый – дверное полотно и вертикальные наличники нужно на несколько сантиметров снизу подрезать. Наиболее неприятный вариант – возникает необходимость приподнимать перемычку дверного проема, система обогрева требует переделки.

Под линолеум используют только жесткие подложки и или делают стяжку небольшой толщины. Технология укладки подложек зависит от материалов изготовления, во время производства работ нужно руководствоваться инструкциями производителей.

Маты под теплый пол из вспененного пенополистирола

Применение керамических покрытий

Самый лучший тип покрытия для такого типа теплых полов – это керамическая плитка. Она даже при высокотемпературном нагреве остается самым чистым и безвредным материалом среди всех применяемых для финального этапа облицовки пола.

Керамическое покрытие для теплого пола

Также она даже при повторном цикле нагрев-остывание не деформируется, имеет высокие показатели устойчивости к влаге и без труда очищается. Кстати, высокая скорость нагрева может быть недостатком применения керамики – не всегда для ног это бывает полезно.

Плитка, как и итоговое покрытие для водяного пола, – идеальнее решение для тех, у кого постоянно замерзают ноги и кто часто болеет простудой.

Пошаговая укладка отопительной системы

Начинать работы по монтажу системы следует с разработки подробной схемы расположения элементов и путей коммуникации проводов.

Составление схемы

  1. Измерить размеры пола помещения и начертить его план с учетом мебели, батарей и каминов.
  2. Обозначить на плане помещения место управления всеми коммуникациями. Кабели впоследствии обустройства можно убрать в гофротрубу или пластиковые короба, чтобы избежать штробирования стен.
  3. Обозначить на плане помещения места, где будут находиться полосы пленок с указанием размеров и линий отрезов пленочных элементов. Экономичнее располагать рулон вдоль помещения, учитывая, что нужно отступать от стены и батарей, а также каминов, не менее 25-30 см. Норма общего покрытия обогревателя относительно площади помещения – 50-60%.
  4. На плане помещения обозначаются места, где расположена крупная мебель или тяжелая бытовая техника. На этих участках нельзя настилать обогревательные элементы.
  5. Между пленками предусматривают промежуток не менее 5 см. Укладывать полосы внахлест запрещается.
  6. Расстояние от стены до пленки должно быть не менее 10 см.
  7. По длине размер укладываемого участка не должен превышать 8 метров.
  8. В зависимости от способов подключения коммуникаций, на схеме обозначаются пути пролегания кабелей. Следует предусмотреть отсутствие пересечений «фазы» и «нуля».
  9. Предусмотреть место расположения каждого термодатчика, с учетом длины штатного кабеля. Датчик лучше крепить посередине пленочного элемента в одном из прохладных мест помещения.
