Можно ли на инфракрасный тёплый пол ставить наливной 3D-пол

Какое напольное покрытие подойдет лучше?

Теперь на отдельных видах напольных покрытий остановимся подробнее:

Вариант #1 — линолеум

Натуральный и искусственный линолеум – универсальный материал, в том числе отлично подходящий для кухни. В настоящий момент производители предлагают колоссальный выбор его узоров, расцветок и фактур.

Линолеум — отличное кухонное напольное покрытие

Достоинства: доступная стоимость и высокая износостойкость. Средний срок службы 8-10 лет. Обладает хорошей тепло- и звукоизоляцией. Неприхотлив в уходе, а положить его самостоятельно вполне сможет каждый.

Недостатки: синтетический вариант не отличается экологичностью. Некоторые виды пригодны для эксплуатации только в нежилых помещениях, к примеру, на лоджии – об этот расскажет маркировка. Более экологичные виды: артолиумы и мормолиумы. Однако их ценовой диапазон значительно выше, чем у классического вида. Линолеум – малоустойчив к механическим повреждениям, а также не «любит» воздействия прямых солнечных лучей.

При выборе очень важно обращать внимание на запах: чем он сильнее, тем ниже будет его экологическая безопасность

Вариант #2 — пробка

Этот варианта кухонного пола не вызовет нареканий у любителей экологичных материалов. Это покрытие производится из коры пробкового дуба. Ее снимают один раз в несколько лет прямо с растущего дерева.

Пробковый пол на кухне — почему нет?

Достоинства: очень благоприятно влияет на самочувствие людей. Безусловный комфорт для ног – уменьшается нагрузка на позвоночник и суставы, а кроме того пробка:

  • является природным антистатиком;
  • фактически не притягивает пыль;
  • легко моется:
  • устойчива к пятнам;
  • травмобезопасна – невозможно поскользнуться;
  • отличный звукоизолятор;
  • создает эффект «теплого пола»;
  • при ходьбе приятно пружинит.

Бытует мнение, что пробка обладает уникальными биоэнергетическими свойствами. Рыночное предложение отличается разнообразием текстур и оттенков.

Недостатки: не переносит чрезмерную влажность и «боится» прямого контакта с водой. Если материал клеевой, то процесс укладки требует основательной подготовки и специальных навыков. При толщине менее 3 мм ее звукоизолирующие качества резко снижаются. Отдельные коллекции пробкового покрытия обладают излишне шероховатой поверхностью, что значительно затрудняя уход за ним.

Для использования пробки на кухне, ее необходимо покрывать специальным лаком. Это вполне обезопасит ее при попадании небольшого количества жидкости.

Вариант #3 — натуральное дерево

Полы из натуральной древесины на кухне смотрятся респектабельно и богато. Они идеально впишутся в любую «картинку», но особенно подойдут к интерьеру кухни в стиле «классик» или «кантри».

Деревянный пол на кухне — экологично и презентабельно

Достоинства: эстетическая привлекательность и 100% экологическая безопасность. Способствуют созданию идеального здорового микроклимата в помещении. Недостатки: не любит температурных перепадов и повышенной влаги. Желательно такие полы стелить в обеденной зоне. Нуждаются в постоянной обработке и специальными защитными составами для древесины. Требуют постоянного ухода. Иногда с деревянного покрытия трудно удалить пятна от пролитого вина, сока или обычной воды – остаются следы. А самый большой недостаток – высокая стоимость.

Вариант #4 — ламинат

Покрытие из ламината в принципе составляет достойную альтернативу натуральному дереву. А благодаря современным технологиям ламинатная доска отлично имитирует любую породу дерева, гранит, мрамор, плитку и мн.др.

Кухонный пол из ламината — красиво и практично

Достоинства: отлично выдерживает различные механические воздействия. Отличается доступностью монтажа и относительно невысокой ценой. Недостатки: слабое место – повышенная влажность. По экологичности уступает пробке и дереву.

Ламинированное кухонное половое покрытие лучше выполнить из ламината, характеризующегося повышенной водоотталкивающей способностью.

Вариант #5 — керамическая плитка

Это покрытие фактически царит в таких помещениях как кухня. Производители предлагают керамическую плитку всех цветов радуги и различной текстуры – ограничений практически нет.

Керамическая плитка для кухни — вариант, проверенный временем

Достоинства: практичность, долговечность, прочность, износостойкость. Дает огромный простор для экспериментов дизайнерам интерьеров. Может имитировать любое напольное покрытие. Сравнительно недорогой напольный материал. Недостатки: наиболее значительный – она «холодная». По ней нельзя ходить босиком. Если есть дети, то рекомендуется монтаж системы «теплый пол».

Кухонный пол из керамической плитки должен быть матовым. Это поможет избежать травм.

Порядок выполнения монтажа

Решив устроить наливной теплый пол своими руками, придерживайтесь такойпоследовательности действий:

  • Заливка бетонной стяжки;
  • Укладка теплоизоляционного слоя. Для этой цели используют разнообразные утеплители. Чаще предпочтение отдается пенополистиролу, пенофолу или минеральной вате. Однако допустимо использование теплоизоляторов другого вида;
  • Монтаж нагревательных элементов по выбранной схеме;
  • Подготовка смеси для заливки. Для этого между собой смешиваются и тщательно перемешиваются компоненты состава. Выполняя работу собственными силами можно воспользоваться дрелью с насадкой-миксером;
  • Заливка смеси на заранее подготовленное основание;
  • Удаление с поверхности пузырьков воздуха путем обработки игольчатым валиком;
  • Высыхание поверхности. В зависимости от состава потребуется до 24 часов;
  • Нанесение слоя защитного бесцветного лака.

Советы

Чтобы продлить срок службы формируемого напольного покрытия, стоит придерживаться определенных строительных хитростей и учитывать ряд технических моментов. В таком случае тёплая конструкция обязательно прослужит долго, обеспечивая уют и комфорт в доме. Приступая к монтажу, следует заранее определиться с такими моментами:

  • Размещение мебели. До начала работ стоит разработать проект, в соответствии с которым будет стоять мебель в помещении. Нагревательный контур размещают минимум в полуметре от стены. В таком случае можно избежать негативного воздействия на мебель из-за постоянного нагрева и охлаждения и снизить эксплуатационные затраты, так как теплоотдача в данных зонах все равно минимальна;
  • Дверные проемы. Стоит отказаться от прокладки отопительного контура через дверной проем. При установке дверной коробки есть риск повредить трубу. Восстановление окажется трудоемким и энергозатратным.
  • Места со значительным теплоотводом, чтобы избежать сильных температурных колебаний. Сюда относятся зоны, прилегающие к стенам, балконам или неотапливаемым помещениям. В этих местах предусматривают укладку утеплителя большей толщины по сравнению с остальной поверхностью

Наливной пол с подогревом способен стать подходящим типом напольного покрытия для помещений различного назначения. Надо лишь правильно выполнить подготовку основания и заливку смеси. Воспользовавшись советами профессионалов и следуя рекомендациям производителя, можно добиться формирования прочного, ровного и долговечного напольного покрытия.

Монтаж теплого пола под наливной

Теплый пол под наливной пол укладывается в трех вариантах:

  • пленочный теплый пол. Система монтируется люверсами, провода подключают, соединяют вмонтированный в подложку датчик к регулятору, после чего проверяют исправность системы. Проверить систему можно рукой. Если какой-либо из пленочных листов не источает тепло, необходимо отключиться от сети и исправить неполадки;
  • система электрических кабелей. Установка схожа с укладкой пленочного теплого пола. Однако кабели не стоит накладывать друг на друга, но если вы используете саморегулирующийся провод, то об этом беспокоиться не нужно. Проверку функционирования проводят только после заливки и полного высыхания поверхности. Датчик измерения температуры смесью не заливается, также исключаются провалы и воздушные образования в залитой смеси, их нужно нейтрализовать при укладке;
  • водяной теплый пол. Контур труб укладывают на готовом основании, устанавливают коллекторный шкаф, проводят отводящие и подводящие трубы к коллектору, после чего систему заливают готовой смесью.

Дешевые варианты труб из полипропилена имеют право на установку, однако, лучше отдать предпочтение медным и металлопластиковым трубам, они прослужат без сбоев на протяжении десятков лет.

Монтажные работы

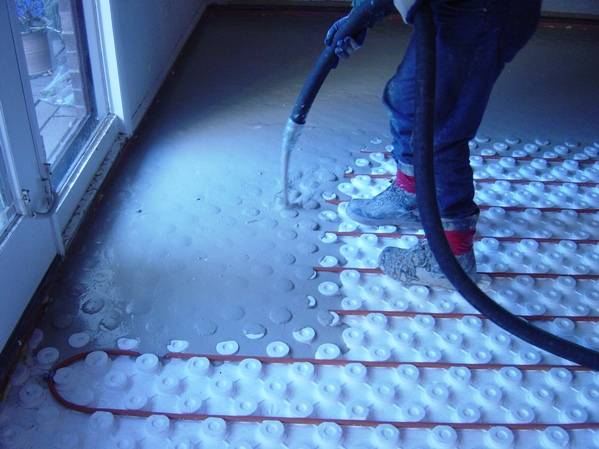

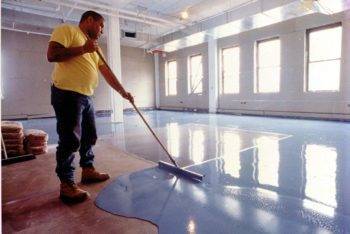

После приготовления смеси можно приступать к заливке основания. Такой раствор, в отличие от песчано-цементной стяжки не нужно выравнивать. Он растекается по поверхности самостоятельно, образуя ровную поверхность. Консистенция раствора должна быть достаточно жидкой.

Нужно позаботиться о том, чтобы при заливке раствора не образовалось воздушных пузырьков. Для этого состав нужно прокатать специальным игольчатым валиком.

Все последующие работы можно будет вести только после полного высыхания раствора. Время высыхания указывается на упаковке. Однако, оно может изменяться в зависимости от внешних условий (температура, уровень влажности). Как правило, на высыхание раствора уходит 12-20 часов. Нужно проследить за тем, чтобы в помещении не было сквозняков.

Следующий этап – вскрытие поверхности лаком. При этом используют прозрачные лакокрасочные изделия. После высыхания лакокрасочных изделий (20-24 часа), наливной теплый пол готов к эксплуатации.

Под лакокрасочные изделия можно уложить рисунок, отпечатанный на специальном материале. Возможно даже создание 3д основания поверх водяной системы. Но, нужно при этом понимать, что изображение будет 3-х мерным лишь из некоторых ракурсов. Из остальных ракурсов оно будет плоским, к тому же слегка искаженным. Но если ко всему подойти с некой долей творчества, то можно получить великолепный результат.

Укладка «теплого пола» под плитку: преимущества и монтаж

Керамическая плитка – долговечное, гигиеничное и практичное напольное покрытие, обладающее одним существенным недостатком: высокой теплопроводностью, из-за чего ее поверхность всегда остается холодной. Но устройство «теплого пола» позволяет этот эксплуатационный недостаток превратить в достоинство, так как проблем с теплоотдачей у такого покрытия нет.

Поэтому, если в помещении «теплый пол» является единственным источником нагрева, то выбор плитки оптимален, так как будет обеспечивать хорошую проводимость для вырабатываемого тепла даже при использовании кабелей большой мощности.

«Теплый пол» обладает важными эксплуатационными преимуществами, среди которых:

  • создание оптимального температурного режима за счет равномерного распределения тепла по всему помещению, в том числе и в нижней его части;
  • надежность и большой срок службы;
  • безопасность: наличие электромагнитного излучения не требуется доказывать, но его влияние не столь опасно, как об этом говорят;
  • возможность точной регулировки температуры, что позволяет создать комфортные условия, но при экономном использовании электроэнергии.

«Теплый пол» в доме особенно эффективен в период межсезонья, когда нет необходимости в запуске системы отопления, но температуру в доме нельзя назвать комфортной.

Также в холодные зимние дни очень быстро можно оценить все преимущества «теплого пола», которые позволяют наслаждаться комфортом в доме.

Но для этого, перед тем как выбрать «теплый пол» под плитку или другое покрытие, надо правильно рассчитать его мощность. Конечно, в этом случае лучше воспользоваться помощью специалистов, но и самостоятельно надо знать основные ориентиры.

Как выбрать теплый пол под плитку

Средняя мощность для помещений в доме составляет:

  • спальная комната – 100-120 кВт/м2;
  • детская – 150 кВт/м2;
  • прихожая, кухня – 120-150 кВт/м2;
  • ванная комната, туалет – 180 кВт/м2;
  • застекленная лоджия – 180-200 кВт/м2.

Конечно, эти данные являются усредненными значениями, но по ним довольно легко ориентироваться для того, чтобы рассчитать мощность «теплого пола».

При расчете «теплого пола» надо принимать во внимание, каким источником нагрева помещения он является: основным или дополнительным. Также при расчетах учитывается теплопроводность используемого утеплителя, что существенно может повлиять на эффективность работы системы и экономию электроэнергии

Но следует учесть и некоторые нюансы этого вида отопления, а именно:

  1. повышенную нагрузку на электрическую сеть дома, которая должна быть способна справляться с повышенной мощностью;
  2. уложить «теплый пол» можно только на стадии ремонта в помещении, так как монтаж сопряжен с проведением определенных общестроительных работ, хотя их объем зависит от вида выбранного теплового элемента.

Также надо учитывать, что, хотя такие конструкции отличаются высокой надежностью и имеют большой срок службы, в случае аварийной ситуации замена вышедшего из строя элемента может превратиться в полноценный ремонт в помещении.

Кафельная плитка и напольные системы обогрева

Тёплые полы сверху всегда закрываются финишным покрытием. В последнее время на рынке отделочных материалов имеется огромное количество самых разных материалов, предназначенных для этих целей.

Ламинат, линолеум, ковролин, паркетная доска – все эти материалы отлично смотрятся в любом интерьере благодаря своим отличным эстетическим свойствам, но вот при выборе напольного покрытия для тёплого пола следует руководствоваться несколько другими критериями.

Критерии выбора финишного покрытия

При укладке ламината на ИК-пол, рекомендуется настелить подложку

Прежде всего, следует обратить внимание на коэффициент теплопроводности материала. При классическом способе отопления жилья, когда обогрев производится настенными радиаторами, полы являются самой холодной частью комнаты, поэтому большинство напольных покрытий имеет пониженную теплопроводность

Чтобы защитить наши ноги от холода, под ламинат стелют теплоизоляционную подложку, а внутреннюю часть линолеума покрывают ворсом и т.п. Но то, что хорошо при настенном обогреве, при напольном является большим минусом. Покрытия с теплоизолирующим эффектом перекрывают свободную передачу тепла от нагревательных элементов окружающему воздуху.

Кафельное покрытие не обладает термозащитой

Единственным видом напольного покрытия, не обладающим термозащитными свойствами, является плиточный пол.

Пол, покрытый кафелем, практически не задерживает тепло, что значительно повышает КПД напольных обогревательных систем.

Плитка укладывается обычно на бетонное черновое основание при помощи специального плиточного клея.

Это делает керамику отличным вариантом для устройства декоративного настила поверх тёплых полов. Однако это не относится к ИК полам.

Плитка и ИК полы – возможные подводные камни

В случае укладки плитки на водяные или кабельные полы, проблем не возникает

Можно ли укладывать инфракрасные тёплые полы под плитку? На этот вопрос нет определённого ответа даже у специалистов. Если одни категорически не рекомендуют монтаж инфракрасного пола под кафель, то другие не видят в этом ничего страшного.

Попробуем разобраться в возможных проблемах с точки зрения особенностей монтажа кафеля и ИК обогревательных систем.

Укладка кафельной плитки производится обычно поверх слоя бетонной стяжки. Поверхность черновых полов выравнивается посредством цементного раствора.

В случает с водяными полами, оптимально залить их бетонной стяжкой

В случаях с монтажом водяных или кабельных тёплых полов заливка бетонной стяжки происходит без проблем – такие обогревательные конструкции как раз рекомендуется устанавливать под бетонную заливку. В этом случае заливка выполняет сразу три функции:

  1. Выравнивающую. Делает поверхность полов ровной в горизонтальной плоскости.
  2. Защитная. Оберегает нагревательные элементы – пластиковые трубы и изоляционную оплётку кабелей – от внешнего физического воздействия.
  3. Теплопередающую. Бетонная заливка является отличным проводником тепла, быстро и в полной мере отдающим его окружающему воздуху.

Однако с ИК излучателями дело обстоит не так уж просто: производить стяжку поверх плёночного пола под плитку нельзя. Во-первых, составы плиточных клеев и смесей для стяжки имеют щелочную среду, поэтому при непосредственном нанесении раствора на плёнку обогревательных элементов она со временем может прийти в негодность, а заключённые внутри неё электрические провода замкнуть.

Во-вторых, нанесённая прямо на плёнку бетонная стяжка не сможет образовать с ней прочной сцепки из-за низкой адгезии гладкой поверхности. Вследствие этого стяжка, не имеющая прочной связи с основанием полов, может попросту растрескаться и рассыпаться под весом мебели или перемещающихся по комнате людей.

Технология укладки инфракрасного теплого пола

Монтаж инфракрасного теплого пола состоит из нескольких последовательных этапов:

Первым делом устанавливается терморегулятор теплого пола. Для этого делается штроба в стене и отверстие для терморегулятора. Образовавшийся мусор и пыль удаляется.

На чистую, выровненную поверхность пола укладывается гидроизоляционный материал, это может быть полиэтиленовая пленка. Она укладывается по всей площади пола внахлест на стены. Если не обошлось без стыков, то они проклеиваются скотчем для герметизации.

Чтобы тепло не тратилось на нагрев бетонной стяжки пола, укладывается теплоизоляционный слой (изолон, пенофол, пробковый материал). В слое теплоизоляции нужно вырезать канавки для прокладки проводов и креплений инфракрасной пленки.

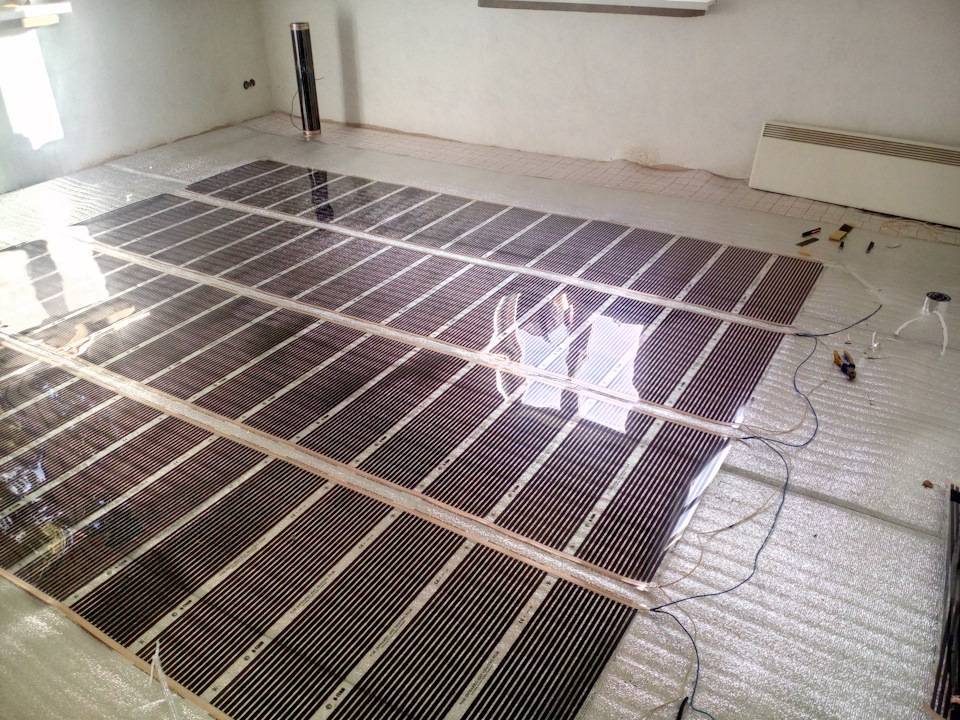

На теплоизоляционный слой укладывается инфракрасная пленка. Ее расположение производится с учетом плана. Резать пленку можно только в местах между темными секциями. Укладка полос пленки производится стык в стык и проклеивается скотчем.

Пленка имеет оголенные участки медных проводников. Их изоляция производится с помощью приклеивания пленочной изоляции из битума.

  • Установка зажимов производится путем заведения контакта под пленку к медным проводникам, затем просто сжимается пассатижами.
  • Подключить провода к зажимам. Для этого нужно зачистить провод, всунуть его в зажим и скрепить пассатижами. После этого контакты заизолировать.

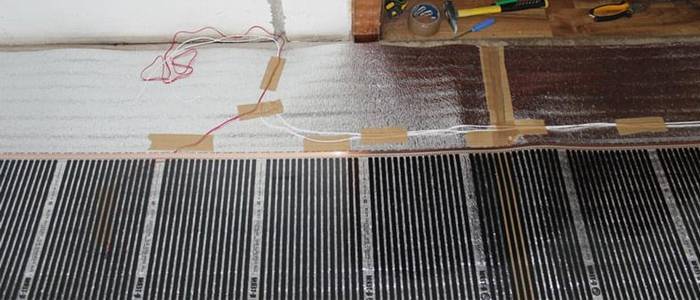

  • В теплоизоляционном слое вырезать углубления для проводов и спрятать их там. Затем проклеить места прокладки проводов скотчем.
  • Датчик терморегулятора устанавливается в центре пленочного теплого пола, для этого вырезается отверстие в теплоизоляционном слое и в основании.
  • Подключение теплого пола к сети лучше доверить квалифицированным электрикам.

Температурный датчик соединяется с системой автоматического управления с помощью проводов, спрятанных под теплоизоляционным слоем.

Подключение пленочного теплого пола к сети через розетку запрещено. При подключении должен использоваться УЗО (устройство защитного отключения).

После завершения укладки теплого инфракрасного пола и подключения его к сети необходимо произвести пробное включение. Если все нормально, то можно приступать к укладке декоративного покрытия, но перед этим теплый пол покрывается еще одним слоем гидроизоляционного слоя (полиэтиленовая пленка).

Монтаж инфракрасного теплого пола под силу каждому. Главное соблюдать последовательность технологии, произвести правильное подключение к электросети. Тогда эксплуатация отопительного оборудования будет эффективной и продолжительной.

Видео — монтаж инфракрасного плёночного тёплого пола Caleo Platinum:

Можно ли ИК теплый пол крепить на стену или потолок

Да можно. В инструкции по эксплуатации ясно указывается, что допускается монтировать пленку на стену потолок, пол и другие ровные поверхности. Причем уникальный принцип работы, который используется, не снижает показатели независимо от расположения системы отопления.

Инфракрасные лучи воздействуют не на воздух, иначе все тепло оставалось бы под потолком или уходило наверх, а на поверхность предметов. В результате создания электромагнитного поля быстро нагревается поверхность противоположных стен, установленной мебели, людей находящихся в помещении. Избыток тепла методом конвекции уходит в окружающий воздух и подогревает его.

В результате инфракрасный теплый пол на потолке или стенах при условии грамотного монтажа обеспечивает равномерный прогрев помещения, вне зависимости от места расположения. Плёнку можно укладывать даже на открытом воздухе, утепляя беседки или справляясь с проблемой оледенения дорожек.

Одним из преимуществ системы отопления является низкая себестоимость. Сэкономить можно и на том, что монтаж инфракрасного пленочного теплого пола на стену может быть выполнен своими руками.

Инфракрасный теплый пол цена

У такой системы обогрева как теплый пол инфракрасный пленочный, цена зависит от бренда/марки компании изготовителя. Пленочный инфракрасный пол отечественных производителей будет стоить несколько дешевле, чем продукция зарубежных компаний. Кроме того, у отопительной системы пленочный теплый пол цена формируется с учетом геометрических параметров пленки – толщины и ширины. Многие дилеры компаний изготовителей формируют скидки на цену в зависимости от количества приобретенного пленочного нагревателя. Например, покупка 20 кв.м инфракрасной пленки обойдется покупателю на 10% дешевле, чем покупка 10 кв.м пленки (за 1 кв.м). Инфракрасная пленка для пола шириной 50 см и мощностью нагрева 220 Вт/м2 стоит примерно 650-800 рублей за 1 кв.м. Невысокая стоимость инфракрасного теплого пола позволяет использовать его как в качестве дополнительного обогрева, так и в формате основного источника тепла в помещении.

Стоимость инфракрасного теплого пола примерно от 600 до 800 рублей за кв.м.

Какие системы подойдут для наливного пола

Существует три основных системы теплого наливного пола, которые можно выбрать при обустройстве обогрева помещений. Это:

электрический, основным энергоресурсом которого является электроэнергия;

инфракрасный, работающий на превращении энергии излучения в тепло;

водяной, где тепло передается посредством нагрева и дальнейшего движения воды.

Все эти системы имеют как недостатки, так и достоинства, и всегда надо тщательно выбирать, учитывая особенности объекта, который предстоит обогревать.

Электрический

Качественный и надежный наливной пол в сочетании с теплыми электрическими полами – одно из самых эффективных решений при обустройстве напольного покрытия с подогревом. Отопительные электроды имеют достаточно небольшой диаметр, что позволяет использовать относительно небольшое количество смеси, из которой изготавливается соответствующее покрытие. А это означает, что затраты на монтаж, а также дальнейший ремонт и обслуживание будут относительно небольшими.

Следует отметить, что такой тип теплого пола является самым популярным у жителей постсоветских стран. Это связано как с умеренной стоимостью конструкции, так и с простотой ее установки.

Есть у электрического теплого пола ряд существенных недостатков. К примеру, если выйдет из строя какой либо элемент установки, то для его демонтажа и замены потребуется удалить наливной пол хотя бы частично. А это излишние расходы, как финансовых средств, так и времени.

Инфракрасный

Теплый пол, принцип действия которого базируется на использовании энергии инфракрасного излучения, характеризуется, как наиболее производительная система, если брать во внимание тепловую отдачу. Еще одним важным преимуществом является то, что толщина такого пола гораздо меньше, чем электрического, а тем более водяного. Эта разница существенно влияет на стоимость работ по монтажу/демонтажу и на стоимость дальнейшего обслуживания

Эта разница существенно влияет на стоимость работ по монтажу/демонтажу и на стоимость дальнейшего обслуживания.

Существенным недостатком является цена инфракрасной разновидности теплого пола. Связано это с относительной новизной продукта. Со временем стоимость изделия станет более адекватной.

Водяной

Можно ли наливной пол сочетать с теплыми полами, использующими в качестве теплоносителя воду? Насколько это эффективно и целесообразно? Оказывается, тут вопрос довольно неоднозначный, и при выборе такого обогревателя надо учитывать все нюансы.

Во-первых, эксплуатация и обслуживание такого пола гораздо дешевле, чем электрического и инфракрасного. Во-вторых, у него высокая теплоэффективность.

Но на этом достоинства заканчиваются и начинаются недостатки. Дело в том, что у теплого водяного пола довольно громоздкая конструкция. Трубки являются достаточно толстыми, и чтобы залить их, необходимо большое количество раствора. С одной стороны это повышает стоимость системы, с другой – высоту заливки.

Виды наливного пола

Наливные теплые полы в народе именуют как «жидкий линолеум». И это неспроста. Ведь они имеют ровную и приятную на ощупь поверхность. Изготавливают их с применением различных полимерных наполнителей.

В связи с этим выделяют следующие виды таких полов:

  • метилметаакрилатные – используются в основном в промышленности, на крупных производственных объектах. Помимо этого, их еще применяют в складских помещениях. К отличительным чертам этого вида относятся высокая прочность и отличная износоустойчивость;
  • эпоксидные – такие наливные полы под теплый пол используют не только на промышленном производстве, но также и в жилых помещениях. Они экологичны и просты в использовании;
  • полиуретановые – имеют такое же назначение, как и предыдущие. Но, в отличие от них наносятся тонким слоем.

1 этап – разработка проекта и расчет

Важная особенность монтажа инфракрасного пленочного пола
состоит в том, что он не монтируется под мебель. Таким образом, приступая к
расчету необходимого количества материала и определяясь с местом укладки пленки
нужно вычесть ту площадь, под которую пленка не будет уложена.

Примечание. Чтобы система считалась эффективной, пленка
должна покрывать не менее 80% поверхности помещения в случае, если пленочный
пол будет основной системой отопления дома/квартиры и не менее 40%, если
вспомогательной (альтернативной, дополнительной).

Расчет инфракрасного пленочного теплого пола

Формула:

расчет общей площади помещения: Sп=a*b*2;

расчет площади обогрева Sоб = Sп – (Х, Y, Z)

Где,

Sп – общая площадь помещения м.кв.;

а,b – длина и ширина помещения, м;

Sоб – площадь обогрева, м.кв.;

Х, Y, Z – неподвижные и/или низкостоящие предметы интерьера
(мебель, бытовая техника и т.п.).

Примечание. Расчет обогреваемой площади производится с
учетом того, что ИК-пленка укладывается не ближе чем на 100 мм к любой
вертикальной (смежной) поверхности или объекта.

После расчета отапливаемой площади нужно рассчитать
достаточную мощность системы. Следует знать, что диапазон мощности
нагревательной пленки составляет 150-220 Вт/м.кв.

Расчет энергопотребления инфракрасного теплого пола

Показатель потребления энергии для пленочного пола можно
вычислить по формуле: Э=Sп*k*Т

Где, Э – энергопотребление, Вт/час;

Sп – общая площадь помещения м.кв.;

k – коэффициент пересчета (зависит от установленной
температуры, если система включена на 40% – коэффициент составит 0,4);

Т – тепловая мощность пол.

Затраты на отопление инфракрасным полом легко рассчитать,
зная тариф на электроэнергию в конкретном регионе.

Расчет мощности инфракрасного теплого пола

Возможна ситуация, когда площадь помещения достаточно
большая и для монтажа системы пленочного отопления необходимо использовать
несколько комплектов инфракрасной пленки – в этом случае их мощность
суммируется. P общ. = Р1 +Р2+…+ Pi,

Если использовалась часть комплекта, расчет производится по
формуле:

Р общ.= 110·L

Где,

P общ – общая мощность пленочного пола, Вт;

P1…Pi – мощность отдельно взятого комплекта пленки, Вт.

L – длина инфракрасной пленки, которая используется при
монтаже;

110 – коэффициент пересчета мощности пленочного пола.

Расчет количества терморегуляторов и место их установки

Функция терморегулятора для инфракрасного теплого пола –
регулировать уровень отопления.

Что касается количества, то следует знать, что при
подключении нескольких комплектов пленочного пола необходимо устанавливать
несколько терморегуляторов, ведь потребляемая мощность теплого пола
суммируется.

Устанавливать терморегулятор желательно на высоте не менее
150-200 мм. над уровнем чистового покрытия, а для комфортного пользования на
высоте около метра (высота розеток). Второй вариант возможен, если установка
системы теплый пол инфракрасный производится до выполнения ремонтных работ.

Совет. Терморегулятор располагают на стене, которая
расположена перпендикулярно направлению укладки полос. Такой прием позволит
уменьшить длину провода.

Крепится терморегулятор рядом с электропроводкой скрытым или
наружным способом.

При превышении допустимой нагрузки на терморегулятор
используется два варианта подключения:

зонирование и подключение каждой зоны к своему терморегулятору;

включение в схему твердотельного реле или магнитного
пускателя. В этом случае, система будет управляться одним реле. Такое
подключение требует определенных знаний, что требует привлечения электрика.

Схема укладки инфракрасной пленки для теплого пола включает
в себя указание направления размещения полос. Производители и мастера
рекомендуют укладывать пленку вдоль более длинной из сторон, это сократит
количество разрезаний нагревательной пленки на поворотах.

Правила размещения (укладки) инфракрасной пленки пола:

первый ряд пленки следует размещать не ближе чем 100 мм. к
стене (или к другому объекту), но не дальше 400 мм;

шаг линии отреза пленки – 250 мм. Резать пленку в других
местах запрещено;

расстояние между соседними полосами пленки – не менее 10
мм.;

предельно допустимая длина полосы пола – 8 000 мм.

Проект инфракрасного пленочного теплого пола должен
содержать:

расчет полезной площади;

расчет мощности системы;

место установки терморегулятора (и их количество, при
монтаже теплого пола в большом помещении);

направление укладки полос пленки;

количество полос (зависит от ширины пленки).

Итогом проектирования должна стать схема монтажа, которая
необходима как для выполнения монтажных работ, так и для дальнейшей
эксплуатации и ремонта.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
