Маяки для выравнивания пола

Установка маяков на плюшки из раствора

Традиционный и давно известный способ установки маяков на пол под любые финишные покрытия и на любые основания. По стоимости самый дешевый, по скорости также на первом месте. Требует только определенного практического опыта выполнения строительных работ. Работать можно как с лазерным уровнем, так и с водяным. Традиционный метод имеет много вариантов исполнения, мы остановимся на самом простом. Для установки нужен лазерный или водяной уровень, рулетка, мастерок, емкость для приготовления небольшого объема раствора и правило

Обратите внимание, что это самый дешевый набор инструментов из всех рассматриваемых выше вариантов. Вместо металлических маяков можно использовать отрезки профиля для монтажа гипсокартона или тонкие деревянные рейки, это еще более удешевит стяжку

Необходимые для работы инструменты

Подготовительные работы такие же, как и описаны выше: найдите самую высокую точку и от нее установите минимальную толщину будущей стяжки. Не забывайте приплюсовывать размеры остальных элементов финишного покрытия пола, так его поверхность займет проектную нулевую отметку

Это очень важно

Далее нужно определить высоту будущей стяжки

Шаг 1. Подготовьте цементно-песчаный раствор, по консистенции он должен быть самым густым из используемых при строительстве. Плюшки из раствора должны хорошо держать форму и не растекаться под собственным весом.

Готовый цементно-песчаный раствор

Шаг 2. Набросайте около стены комнаты плюшки из массы. Высота примерно на 2–3 см выше предполагаемого уровня расположения маячка, расстояние между ними в пределах 40–50 см. Такое большое расстояние объясняется тем, что профили для гипсокартона изготовлены из более толстой листовой стали и выдерживают относительно большие нагрузки на изгиб.

Около стены набрасываются плюшки из раствора

Шаг 3. Установите на плюшки металлопрофиль и легкими ударами мастерка или руки начинайте выравнивать его положение.

Установка металлопрофиля на плюшки

При выравнивании горизонтальности маяка нужно иметь в виду, что во время опускания одного конца профиля, второй немного приподнимается. Насколько именно зависит от длины рейки и величины регулировки. Если на эту особенность не обращать внимания, то придется несколько раз полностью вынимать маячок, увеличивать высоту плюшки и начинать все работы по установке с начала. После того как немного опустили один конец, надо сразу выравнивать положение по всей длине.

Выравнивание горизонтальности маяка

Один конец профиля немного опускается

Шаг 4. После того как профиль занял точно горизонтальное положение и на расчетной высоте плоскости, аккуратно обработайте мастерком плюшки, укрепите их поверхности, уберите лишнюю массу с металлических поверхностей.

Выставляются остальные маяки

По такому же алгоритму следует выставлять все оставшиеся маяки. Размер плюшек не регламентируется, делайте их с учетом объема массы. Если есть желание, то можете накладывать не плюшки, а сплошные валы и на них крепить металлический профиль.

Расчет маячков для стяжки

Перед установкой нужно ознакомиться с информацией, как правильно выставить маяки для стяжки пола.

Последовательность подготовительных действий:

  1. Демонтируют плинтуса и старое финишное покрытие, а также все, что от него осталось.
  2. Зачищают поверхность основы от отслоений, пыли, всевозможных загрязнений и пятен.
  3. Шлифуют и замазывают цементным раствором имеющиеся впадины и трещины.
  4. На основание наносят грунтовочную смесь.
  5. Укладывают слой гидроизоляционного материала. Поверх него помещают шумо- и теплоизоляцию.

Вычисления как поставить маяки для стяжки начинают с определения места нахождения первого из них.

Это можно сделать при помощи несложных расчетов:

  1. Например, между крайними из линий промежуток составляет 655 сантиметров. При этом они должны отступать от стен 40 -70 сантиметров. Если длина правила равна 150 сантиметров, с учетом необходимости соблюдать 15-сантиметровый запас с каждой из сторон, направляющие нужно монтировать на расстоянии около 100 сантиметров друг от друга.
  2. В данном случае промежуток между крайними маяками будет равен 385 сантиметров согласно следующему расчету – 65- (135х2)= 385.
  3. С учетом расстояния, допустимого между направляющими, которое равно примерно 120 сантиметрам, получается 385:120=3,2. Исходя, из произведенных вычислений, ясно, что помимо двух крайних маячков, потребуется еще 2, которые фиксируют с таким расстоянием – (655-70):5 =117 сантиметров. При этом, 70 – это промежуток между стенками и крайними маячками, а 5 – количество промежутков между маяками.

Выставление направляющих маяков для стяжки пола происходит только после подготовки старой конструкции пола, обустройства основания и проведения необходимых расчетов.

Если поверхность пола, представляет собой голую плиту перекрытия или старую стяжку, без отсутствия серьезные повреждений, сильных выбоин и раковин на поверхности, глубоких трещин и сколов, то приступают к этапам расчета и разметки. При наличии достаточно ощутимых повреждений, производят ремонт основания с использованием строительных смесей и растворов.

При повреждениях старой стяжки, ее вздутии и других сопутствующих проблем, рекомендуется выполнить ее полный демонтаж. Ремонта и реставрация такой поверхности не восстановит былую прочность пола и не обеспечит новому бетонному слою всех прочностных качеств. Для демонтажа используют перфоратор, отбойный молоток, кувалду, молоток и зубило.

Общая схема нахождения нулевого уровня и проведение сопутствующей разметки

Определение “нулевого уровня” выполняется в несколько этапов:

  1. Для измерений потребуется подготовить карандаш, рулетку, строительный уровень и капроновый шнур.
  2. От поверхности пола отступают вверх 1-1,5 метра и переносят точку на плоскость стены. Измерить расстояние можно от любой точки на поверхности, но рекомендуется за точку отсчета брать наиболее высокое место.
  3. С использованием строительного уровня, от полученной точки, прочерчивается горизонтальная линия по периметру всего помещения.
  4. От полученной линии, измеряются и записываются расстояния до поверхности основания. Из полученных значений, выбирается только самая большая и маленькая величина.
  5. Минимальное измеренное расстояние, будет являться самой высокой точкой на поверхности и наоборот. От самой высокой точки, отступают вверх 3-5 см и прочерчивают горизонтальную линию.

Предлагаем ознакомиться Заливка фундамента под баню своими руками

В итоге, полученная высота, будет являться высотой будущей стяжки и на нее стоит ориентироваться при выставлении маяков.

При обнаружении достаточных возвышений и наплывов, выполняется корректировка уровня высоты будущего слоя. Для достаточно небольших наплывов, рекомендуется выполнять их полный демонтаж с использованием перфоратора.

Общая схема иллюстрирующая расчеты количества направляющих, где А – стены помещения, В – направляющие

Для расчета общего количества маяков можно воспользоваться простыми арифметическими формулами. Приведем в качестве примера, расчет количества для следующих исходных данных: длина помещения – 6,5 м, длина правила – 1,5 м.

Ход вычислений с учетом наших данных и основных правил установки, будет выглядеть так:

  • 6,50 – (1,3 * 2) = 3,9, где 1,3 – это длина правила, с учетом того, что при выравнивании пола от стены, правило перекрывает соседний ряд на 20 см;
  • 3,9/1,3 = 3, где 3 – это количество маяков после установки направляющих от стен на 0,3 м;
  • (6,5 – 0,6)/5 = 1,18, где 1,18 – это расстояние между параллельными маяками, после установки первых направляющих на расстоянии 0,3 м от стен.

Установка маяков для мокрых и полусухих стяжек

В отделочных работах используют различные виды маяков для стяжки, каждый из которых имеет свои преимущества и недостатки. Проще всего установить точечные маячки, но для ориентировки по таким отметкам нужно иметь немалый опыт заливки стяжек.

Выставить уровень заливки, используя ЦПР также не сложно, но этот вариант требует большого количества времени и также серьезного опыта. Установить профиль для маяков трудно, но работать по таким направляющим намного комфортней и проще.

Чтобы разобраться с тем, как сделать маяки для стяжки пола разными способами и выбрать наиболее подходящий вариант, необходимо ознакомиться с порядком выполнения работ для каждого типа разметки.

Линейные маяки

Для начинающих строителей лучше всего выполнять установку маяков для стяжки пола своими руками, ориентируясь на устройство направляющих. Используют два варианта монтажа планок: на саморезах и на растворе.

Как поставить маяки на саморезах с применением направляющих? Изначально требуется приготовить необходимый инструмент и материал:

  • алюминиевое правило, длиной не менее двух метров;
  • лазерный нивелир;
  • перфоратор или ударная дрель;
  • измерительная рулетка;
  • дюбели;
  • саморезы;
  • тетива;
  • П-профиль;
  • шуруповерт.

Количество рядов профиля зависит от длины правила.

Количество направляющих. А – стены, В – направляющие.

Начинают разметку от стены. Первый саморез закручивают, отступив 40 мм от вертикальной поверхности. Высота самореза учитывает толщину профиля, т.е. от нужной отметки уровня заливки отнимают толщину направляющей и до этой высоты закручивают саморез.

Таким же образом устанавливают саморез на противоположной стороне и соединяют их натянутой тетивой. По линии тетивы с разбегом 400-500 мм ставят саморезы, выводя их в нужный уровень. Так устанавливают каждый размеченный ряд, после чего производится контроль высоты нивелиром и, при необходимости, проводят регулировку.

Беспокоиться о том, как закрепить П-профиль на головках саморезов, не стоит. Он укладывается на головки и прекрасно держится. После окончания заливки планки извлекают, а саморезы выкручивают. Места установки планок корректируют ЦПР и выводят в общий горизонт.

Растворные маяки

Как правильно установить маяки из профиля на растворе? Понадобится приобрести специальную смесь для маяков, которая затвердевает быстрее привычного ЦПР. Обычно используют ротбанд. В качестве направляющих можно использовать любой материал, но наиболее удобен в работе металлический профиль.

Изначально производится разметка уровня, необходимого для заливки стяжки, и разметка установки каждой направляющей с учетом длины правила. Ориентируясь на разметку по линии, где должна устанавливаться направляющая, укладывают небольшие кучки из ротбанда на расстоянии 300-400 мм друг от друга. Высоту каждой кучки выравнивают по уровню заливки за минусом высоты профиля, после чего можно приступать к установке направляющих.

Для фиксации профиля на кучке, его прихватывают раствором с боков, но необходимо помнить, что ротбанд придется удалять после заливки ЦПР, поэтому не следует накладывать слишком много смеси для установки направляющей. После заливки стяжки, профили и излишки ротбанда удаляют, а неровности заделывают раствором и выравнивают.

Точечные маячки

Как поставить маяки точечного типа, разберется любой начинающий строитель, но для дальнейшей укладки бетона по этим маякам придется приглашать опытного мастера.

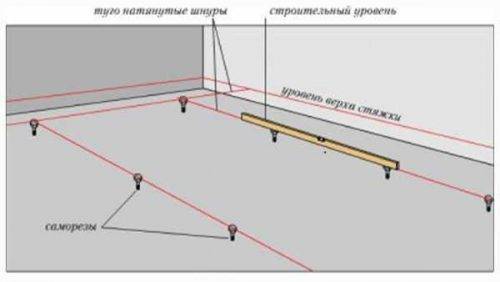

В виде маячков выступают головки саморезов, выставленных на высоту уровня заливки. Устанавливать саморезы можно по той же схеме, как в варианте с линейными маяками, только профиль не используется.

Маяки из ЦПС

Для заливки стяжки по растворным маякам требуется большой опыт и мастерство, поэтому данный способ установки маяков используется в основном профессиональными отделочниками. Маяки выставляются тем же способом, что и в случае с установкой линейных маяков на растворе, только без использования направляющих.

Чтобы выполнить качественную заливку стяжки по растворным маякам, необходимо начинать работы только после полного вставания раствора.

Из чего делают маяки для стяжки пола

Материалы, применяемые для изготовления маяков и их вид зависит только от способа стяжки пола. Различают два вида маяков:

  • реечные, применяемые при устройстве «мокрой» (бетонной или цементно-песчаной) или «сухой» (засыпка керамзитом) стяжки;
  • реперы (маяки на треногах), используемые при обустройстве наливных полов.

Реечные маяки

В свою очередь реечные маяки подразделяются на:

  1. Деревянные. Это самый давний способ изготовления реечных маяков. Они изготавливаются из деревянного бруса сечением 30 мм. Уровень маяков регулируется с помощью подкладывания под брус клиньев различной высоты или с помощью вкручивания длинных саморезов. Для предотвращения впитывания влаги с «мокрой» стяжки деревянные бруски предварительно хорошо вымачиваются в воде. Главный их недостаток заключается в том, что дерево может коробиться и его обязательно необходимо удалять из толщи стяжки, иначе дерево со временем начнет разлагаться.
  2. Металлические штукатурные из профилей — наиболее часто применяемый сегодня вид маяков. Они оптимально подходят для стяжки пола в помещениях с небольшой площадью. Высота маяков регулируется с помощью вкручивания (выкручивания) болтов. Такие маяки целесообразно использовать при толщине стяжки до 30 мм, иначе толстый слой бетона прогнет профиль и сделает всю работу бесполезной.
  3. Из стальных труб. Такие маяки используются при стяжке пола больших помещений при большой толщине стяжки. Трубы практически не деформируются и обладают высокой прочностью. Они могут иметь любое сечение — прямоугольное, квадратное или круглое.
  4. Из раствора. Суть таких маяков состоит в том, что в основание на необходимую высоту через определенное расстояние вкручиваются саморезы, на которые затем натягивается стальная проволока. Далее под нее выкладывается раствор таким образом, чтобы после его застывания образовалась направляющая поверхность.
  5. Горки из раствора. Применяют при «сухой» стяжке, которая укладывается толстым слоем. Для этого, начиная с углов помещения, через промежуток, не превышающий длины правила, накладываются горки раствора, высота которых регулируется в соответствии с нулевой точкой. Стяжка проводится с помощью правила, которое передвигается по бетонным горкам после их застывания.

Реперы

Реперы используются при обустройстве наливных полов и представляют собой конструкцию с тремя ножками, имеющей в центре стержень. Этот стержень регулируется по высоте, определяя нулевой уровень. На одно помещение требуется несколько реперов, которые расставляются в шахматном порядке на расстоянии одного метра друг от друга. Поскольку они относятся к профессиональному оборудованию, то для их использования необходима специальная подготовка. После заливки пола они легко убираются.

Лаги служат маяками для выравнивания деревянного пола. Они укладываются через 500 мм с учетом нулевого уровня перпендикулярно доскам деревянного настила. Регулировка по высоте проводится с помощью саморезов, которые вкручиваются в подложки (фанера, короткие бруски). Подложки укладываются вдоль лаг через каждые 300 мм и служат для предотвращения прогибания лаг.

Выбор расстояния между маяками

Руководствуясь размерами используемого для выполнения работ правила, несложно определить интервал между опорными элементами. При работе правило должно скользить по опорной поверхности.

Для этого необходимо обеспечить:

  • интервал между опорами, который должен быть меньше длины инструмента на 10–20 см;
  • параллельное расположение направляющих и равное расстояние между ними.

Начинать устанавливать рейку нужно от стены. Расстояние составит примерно 10-30 см

Использование легко деформируемых материалов в качестве направляющих требует уменьшения расстояния между ними до 20–25 см.

Маяки из дерева

Для направляющих берут бруски сечением минимум 30×30 мм. Предварительно эти бруски вымачивают в воде. Это предотвратит впитывание деревом жидкости из раствора, что может уменьшить прочность стяжки.

Брусья закрепляют длинными саморезами. Для выравнивания по уровню под них подкладывают клинья или куски дерева.

Деревянные брусья крепят саморезами

Следует помнить, что во влажной среде дерево может коробиться, а со временем оно начнет гнить. Для маяков выбирают идеально ровные брусья, не забывая проверить их ровность и после процесса замачивания. Когда стяжка немного схватится, брусья обязательно вытягивают, а образовавшиеся полости заливают раствором.

Технология установки маяков для стяжки пола

Технология установки маяков всецело зависит от вида стяжки пола. Рассмотрим наиболее распространенные.

Маяки для полусухой, цементной и бетонной стяжки пола.

Существует несколько вариантов маяков для этих видов стяжки:

  1. Металлические профили. Для этого используются П-образные профили размером 27×28 мм или 27×60 мм, уложенные на саморезы острыми краями вверх. Для добавления прочности они могут вкладываться друг в друга. К основанию пола они прикрепляются раствором.
  2. Профиль на основании из раствора. Самым распространенным является гипсокартонный профиль (27×28 мм), который в перевернутом виде устанавливается на холмы из раствора, кирпичи, деревянные бруски или фиксируется саморезами, которые должны входить в дюбель больше чем на половину. Он закрепляется на подставках с помощью цементно-известкового раствора. Обычно для усиления прочности перед установкой два профиля вкладываются друг в друга.
  3. Профиль на саморезах. Для этого в основание пола через 200 — 300 мм устанавливаются дюбеля, на которые с помощью саморезов крепятся профили для маяков.
  4. Для полусухой стяжки маяки практически не используются. Для этого в углах помещения формируются четыре площадки из раствора с необходимым уровнем. Затем между ними натягивается проволока, служащая ориентиром при стяжке пола.

Маяками для наливного пола служат реперы или саморезы. Перед их установкой основание пола обязательно грунтуется, которая в течение 5 — 6 часов должна сохнуть. Технология установки реперов рассмотрена выше.

Вместо реперов могут использоваться самодельные маяки из саморезов, вкрученных в дюбели. Они выставляются на нулевой уровень и затем между ними натягивается крепкий шнур, служащий ориентиром при заливке пола.

Маяки для сухой стяжки пола. В этом случае оптимальными маяками служат профили для гипсокартона размером 27×60 мм или профили из нержавейки с антикоррозийным покрытием, которые укладываются на саморезы острыми краями вверх.

Варианты маяков под заливку стяжки

Специальными элементами выводится и обозначается уровень будущего пола. Они устанавливаются на одном горизонтальном уровне на равном расстоянии (между собой) в одном помещении. Это упрощает выполнение стяжки. В разных случаях применяются различные виды маяков. Существуют реечные, которые конструктивно являются линейной прочной конструкцией, используются при обустройстве мокрой (бетонной, цементно-песчаной) стяжки. От того, насколько правильно выставить маяки для стяжки, зависит качество, внешний вид, длительность эксплуатации окончательного покрытия. Сухая (керамзит) стяжка также выполняется по реечным элементам (их верху). Для сооружения наливных полов устанавливаются реперы (треноги).

Использование реперов

Ни один мастер не будет надеяться на все качества полимерного ровнителя в плане хорошей текучести и способности самостоятельно распределиться по всей поверхности равномерно. В таком случае применяются реперы для наливного пола. С их помощью выдерживается горизонталь с точностью до долей миллиметров.

Репер отлично определяет уровень для заливки наливного пола и представляет собой конструкцию в виде трех ножек. В его центральной части имеется стержень из металла. Данный штырь и помогают устанавливать высоту будущего пола во всем помещении. На их верхнюю часть в последующем можно установить гидравлический уровень, от которого будет определяться нулевая точка.

Альтернативой реперам выступают пластиковые маячки для заливки пола, имеющие также шкалу деления в миллиметрах. Они могут крепиться к основанию при помощи клейкой ленты на дне или саморезов. Правда в последнем случае будет несколько проблематично удалить приспособления после выполнения заливки. Расстановка пластиковых маяков выполняется очень быстро – в течение 15-20 минут. Самое главное, что в итоге получается максимально ровная поверхность из-за высокой точности таких элементов, как пластиковые маячки для заливки пола.


Применение маяков для заливки

Шаг установки данных маяков составляет один метр. Но неопытный работник вряд ли сможет качественно применить их на практике. Для этого требуется определенная сноровка и тщательная подготовка. Реперы удаляются сразу же после того, как будет разравнен раствор по всей площади помещения.

Как установить маяки для сухой стяжки

Все большую популярность набирает сухая стяжка, которая отличается простотой и быстротой монтажа. В большинстве своем для сухой стяжки применяется мелкофракционный керамзит, на выровненную поверхность которого укладываются плиты ГВЛ.

Но так как керамзит представляет из себя сыпучую смесь, то его необходимо выровнять. Для этого применяются маяки для сухой стяжки.

Минимальный слой не должен быть меньше 3 см, поэтому обычный заводской маяк нам не подойдет. Я советую вам использовать металлический профиль для гипсокартона 60 на 27 мм.

Как подготовить основание и выставить уровень полов мы уже знаем, поэтому сразу приступим к установке маяков.

Укладывать профиль можно плоской стороной вниз и тогда его можно не вынимать. Он останется в полу и будет играть роль лаг для листов ГВЛ. При таком положении профилей керамзит заполнит пространство между стенок.

А можно уложить профиль плоской стороной вверх и после того, как керамзит будет выровнен — удалить профиль с последующей засыпкой керамзитом.

Маячки для влажных (мокрых) стяжек

Мокрая стяжка характеризуется текучестью выравнивающей смеси, поэтому процесс выравнивания в этом случае облегчается. Ведь раствор самостоятельно растекается по поверхности пола, выравнивания неровности. Поэтому в мокрых стяжках не всегда применяются маяки.

Маяки для наливного пола представляют собой выдвижной штырь на треноге. Они выставляются на расстоянии 1 м между собой по площади пола, выравниваются по уровню и закрепляются. В последствии, уровень заливки смеси определяется по маякам.

Вместо треножных штырей используются саморезы, вкручивающиеся в поверхность основания.

Разновидности стяжки пола

Тип маячков и технология их установки зависит от нескольких факторов, в том числе и от характеристик материалов для стяжки.

Пример стяжки по маякам

Таблица. Основные виды стяжки пола.

Наименование, фотоКраткое описание
Полусухие цементно-песчаные растворыИзготавливаются на основании цемента и песка, отличаются от обыкновенных количеством воды. Консистенция раствора проверяется рукой – немного смеси сильно сжимается в кулаке, сквозь пальцы не должна проступать вода. А после разжимания пальцев раствор должен сохранять форму. Полусухие смеси позволяют уменьшать параметры теплопроводности стяжки за счет наличия в ней большого количества воздушных карманов. Это немного понижает прочность основания, но для большинства половых покрытий незначительное уменьшение прочности не играет решающей роли. Для таких стяжек рекомендуется устанавливать маяки на саморезах, они отличаются максимальной устойчивостью.
Обыкновенные стяжкиРаствор жидкий, с ним работать очень сложно. Маяки желательно делать из цементно-песчаного раствора в виде длинных бугорков с большой площадью основания. За счет этого немного уменьшается трудоемкость укладки стяжки и повышается ее качество.
Наливные стяжкиДля них используются специальные заводские маяки (реперы), после заливки они вынимаются из раствора и используются повторно.

Для примера рассмотрим два способа установки маяков, у каждого из них есть свои преимущества и недостатки. Мастер выбирает для себя наиболее приемлемый вариант с учетом характеристик основания и своих навыков.
