Конвекторы, встраиваемые в пол: конструкция и установка своими руками

Где используются внтурипольные конвекторы?

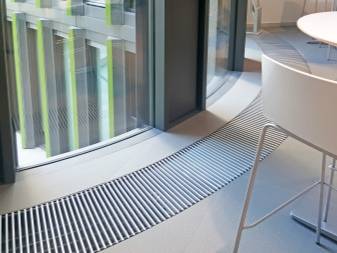

Область применения этого типа отопительных приборов отопления весьма обширная – офисы, торгово-развлекательные центры, ресторанные комплексы и, конечно же, жилые помещения частных домов и квартир. Во время установки конвектора нарушить общий дизайн комнаты мало вероятно, ведь существует огромное количество цветового разнообразия декоративных решёток для этого отопительного прибора, а значит, даже самый утончённый интерьер не пострадает.

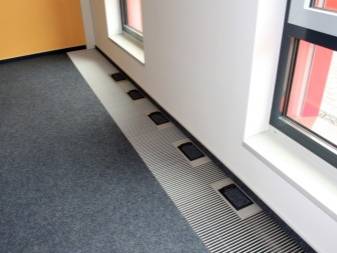

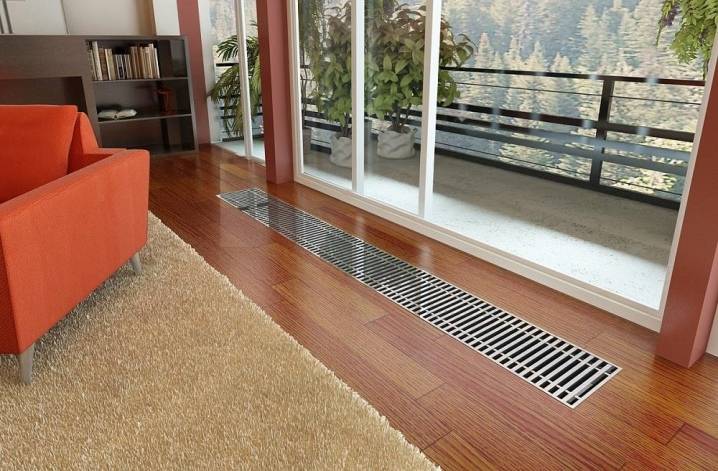

За счёт того, что конвектор встроен в пол, пространство под витражом освобождается. По конструкции установленного отопительного прибора можно совершенно не бояться передвигаться и даже ставить лёгкую мебель.

Основные функции

Качественные внутрипольные конвекторы сегодня занимают конкурентное место среди всех обогревательных систем. Такая популярность обусловлена не столько ценой таких приборов, сколько расширенным функционалом в ущерб стандартным конвекторам и радиаторам.

Такие устройства способны качественно и в короткий срок обогреть любое помещение. Тепло от таких приборов распространяется по комнате равномерно, при этом воздух не отдает сухостью или горечью. Возможность установки таких приборов у окон или застекленных участков препятствует образованию грибка и сырости.

В отличие от стандартных конвекторов, эти приборы не выступают над поверхностью пола и потому могут идеально подойти для помещений любых размеров. Кроме того, такие конвекторы можно устанавливать прямо в дверных проемах для качественного обогрева сразу нескольких помещений и препятствования образования сквозняков.

Установка конвекторов отопления, учитывая расчет мощности

Говоря о способах монтажа, можно встретить напольные и настенные модели, а использование того или иного теплоносителя делит эти приборы на механизмы, работающие с применением воды, электричества и газа

При этом важно помнить, что монтаж конвекторов отопления газового типа можно осуществлять только на стены в вертикальном положении, в то время как водяные и электрические системы можно устанавливать и на стене, и на полу (прочитайте: “Бытовой конвектор: принцип работы и монтаж”)

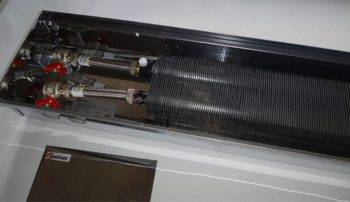

Устройство водяного бытового конвектора

Установка конвекторов отопления, функционирующих с помощью воды, применяемой в качестве источника энергии, отличается тем, что основу конструкции представляет отопительная батарея

При этом особое внимание следует уделить такой процедуре, как расчет конвекторов отопления этого типа, а в частности, правильно рассчитать количество секций батареи, требуемое для качественного нагрева воздуха в помещении

Еще одним фактором, который следует учитывать при выборе этого оборудования, является материал, из которого изготавливается конвектор.

  • сплав меди с алюминием;
  • панели из биметалла;
  • алюминий;
  • стальные элементы.

Медно-алюминиевые модели являются самыми дорогостоящими. Схема подключения конвекторов отопления из этого материала предусматривает монтаж медных соединительных частей, которые имеют весьма большую цену.

Применение таких приборов будет актуальным в том случае, если есть необходимость сделать конструкцию отопительной системы более легкой. Чаще всего потребители отдают предпочтение образцам из алюминия или биметалла, однако их установка требует приобретения особых фиксаторов и комплектов систем установки.

Гораздо более выгодной станет установка батарей из стали.

  • посредством бокового крепежа;
  • с помощью нижней фиксации к системе.

Монтаж электрических конвекторов

Еще один вариант такого оборудования – электрические конвекторы

Эти модели вполне можно установить и подключить собственноручно, однако очень важно правильно выполнить расчет мощности конвектора этого типа

  • прибор нужно освободить от упаковки;
  • затем с конвектора необходимо снять защитную пленку;
  • далее следует определиться с тем, где будет установлен механизм.

Рассчитывая мощность конвектора отопления, функционирующего при помощи электричества, а также выполняя его подключение, крайне важно соблюдать большое количество рекомендаций, которые, тем не менее, позволят качественно установить оборудование

  • минимальное расстояние от пола до конвектора – 20 – 25 см;
  • прибор должен располагаться не менее чем на 25 см от близлежащих предметов, сверху и спереди – не менее 24 – 55 см;
  • устраивать конвектор от стены следует на расстоянии в 25 см, а от потолка он должен располагаться минимум в 35 см;
  • монтировать устройство категорически не рекомендуется за шторами и дверями, а также под отверстиями, предназначенными для вентиляции.

Непосредственно процесс установки электрического конвектора является следующим:

  • выкрутив крепежные болты, требуется выдвинуть кронштейн;
  • с помощью дрели нужно проделать заранее отмеченные отверстия, предназначенные для крепежа механизма;
  • далее нужно зафиксировать кронштейн;
  • затем требуется вставить электрический конвектор в фиксатор его нижней частью;
  • на оборудовании следует поместить растяжки;
  • в смонтированные растяжки необходимо поместить верхнюю часть прибора;
  • после этого все зажимы нужно плотно закрепить, а болты фиксации – завинтить;
  • регулятор работы конвектора следует установить в режиме выключения и провести к аппарату питание;
  • после того, как на устройстве загорится светодиод, оборудование можно переводить в рабочий режим.

В том случае, если используемый электрический конвектор является напольным, то его подключение проходит следующим образом:

  • агрегат требуется перевернуть и зафиксировать на нем крепежные ножки, оборудованные колесами. В качестве крепежных элементов могут выступить штатные болты;
  • после этого конвектор можно включить и установить на нем желаемый режим работы.

Важно помнить, что потребляемая мощность конвектора – это один факторов, который крайне необходимо учитывать при выборе и монтаже оборудования

Рейтинг конвекторов

При составлении рейтинга за основу были взяты отзывы реальных людей и мнения экспертов, которые проводили отбор номинантов. Также проводилось тестирование, которое помогло выявить достоинства и недостатки теплового оборудования. При отборе участников в ТОП учтены следующие критерии:

  • Тип прибора;
  • Качество материалов;
  • Безопасность;
  • Тепловая мощность;
  • Источник тепла;
  • Площадь обогрева;
  • Способ монтажа;
  • Термостат;
  • Цена.

Анализируя перечисленные свойства и проведя тщательные тесты, специалисты выбрали лучшие конвекторы из моделей 2021 года. Еще одним условием для внесения в ТОП являлось соотношение цены и качества.

Лучшие насосы для повышения давления воды

Обзор отзывов

Одним из эффективных способов определения наиболее популярных, надежных и производительных образцов отопительной техники является анализ отзывов реальных владельцев устройств и опытных специалистов. Именно подобный подход предоставляет реальную возможность выявить наиболее значимые преимущества и недостатки как конкретных моделей, так и систем в целом. Стоит заметить, что на сегодня в сети можно найти не только позитивные, но и отрицательные отзывы о внутрипольных конвекторах.

В частности, пользователи акцентируют внимание на следующих негативных моментах:

  • эффективность встраиваемых конвекторов сомнительна из-за низкой теплоотдачи, некоторые утверждают, что установка подобных устройств является практически бесполезной;
  • нередко можно встретить отзывы, в которых подобные конструкции называют настоящими пылесборниками (вся пыль при этом в процессе конвекции, особенно принудительной, поднимается наружу);
  • можно наткнуться на посты, в которых использование рассматриваемых систем отопления характеризуют как хлопотное и дорогостоящее решение, при этом акцент делается на том, что установка внутрипольных отопителей целесообразна только при наличии больших площадей остекления, в других случаях речь идет о бессмысленных переплатах;
  • еще одним важным моментом для многих является стоимость конвекторов, чаще всего сравнивают затраты на монтаж и обслуживание встраиваемых устройств и теплого пола.

Невзирая на все перечисленное, можно без особого труда найти и множество положительных отзывов

Сторонники данной технологии обращают внимание на функциональность, производительность и эстетичность. Стоит отметить, что подобные системы достаточно давно и успешно эксплуатируются в Соединенных Штатах и Канаде. Естественно, одним из ключевых факторов будет правильный выбор производителя и конкретной модели

Естественно, одним из ключевых факторов будет правильный выбор производителя и конкретной модели.

Об устройстве и монтаже внутрипольных конвекторов смотрите в следующем видео.

Основные типы внутрипольных конвекторов: электрические приборы

Такой конвектор отличается конструктивно лишь тем, что у него нет отверстий для забора холодного воздуха. В остальном это те же самые низкотемпературные элементы и радиаторы в виде теплообменников. На виду в этом случае остается решетка, которая закрывает отопительный прибор, поэтому дизайну не уделяется пристального внимания.

Встроенные в пол конвекторы иногда реализуются в виде водяных фанкойлов. При этом потребители могут путаться, ведь свое название “электрический прибор” устройства оправдывают лишь только потому, что в конструкции имеется вентилятор, питающийся от сети. Мощность таких агрегатов изменяется в пределах от 750 до 3000 кВт.

Мощность

Центральной проблемой при выборе становится расчет, какой лучше мощности выбрать аппарат. Переплачивать за излишнюю производительность неразумно. Покупать с меньшим, чем необходимо, запасом тем более не следует: будет холодно.

Но тут вы должны знать, что эти расчеты актуальны, если электроконвектор будет единственным источником тепла. Предполагается, что он должен постоянно поддерживать температуру на уровне 22-25 градусов.

Если предполагается включать прибор в морозные дни для дополнения централизованного теплоснабжения, то 500-1000 Вт вполне достаточно.

Еще важный момент: состояние проводки. В старом жилищном фонде она алюминиевая и не рассчитана на высокие нагрузки. Из-за мощного устройства выбивает пробки. Может все закончиться и вовсе плачевно – возгоранием. Поэтому в такие квартиры нежелательно покупать оборудование с показателями больше 2 кВт.

Самодельные газовые конвекторы

В числе разработок самодельных конвекторов, перерабатывающих газ в тепловую энергию, не слишком много различных решений. Связано это с опасностью ошибок в сооружении приборов, работающих на голубом топливе. Малейший просчет может повлечь взрыв, отравление, возгорание.

Однако есть несколько интересных конструкций, заслуживающих рассмотрения. Пригодиться они смогут в обогреве дач, загородных домов, прицепов, туристических палаток, гаражей.

Вариант #1. Отопитель на основе ИК горелки

По сути, это просто доработка обычной инфракрасной газовой горелки марки Солярогаз. Прибор работает на баллонном газе. Изобретателем и исполнителем идеи была использована модель ГИИ-2,3, рабочую панель которой можно устанавливать горизонтально.

На эту рабочую панель, обогревающую в обычном режиме пространство беспламенной переработкой газообразного горючего, просто сварили и установили оригинальный теплообменник. Он представляется собой металлический куб, с проложенными внутри корпуса металлическими трубками.

Галерея изображений

Фото из

Самодельный мобильный газовый конвектор

Применение газовой ИК горелки Салярогаз

Теплообменник самодельного обогревателя

Двенадцативольтовые вентиляторы от компьютера

Днища у теплообменника нет, оно бы препятствовало прохождению тепловых волн. Вверху выведен патрубок для подключения дымовой трубы. Сзади установлена пара вентиляторов от компьютера для ускорения течения воздушных потоков.

Конструктивно эта модель напоминает калорифер для систем воздушного отопления. По принципу действия – тоже. Втянутый в трубки прибора воздух нагревается газовой горелкой, затем вытесняется из трубок свежей порцией холодного воздуха.


Мобильный конвекционный обогреватель на газе подойдет туристам, рыболовом с охотниками, любителям путешествий в кемпере. Его нужно просто подключить к баллону, а установленную на патрубок жесткую или гофрированную трубу вывести за пределы палатки

По словам владельца изобретения, палатку доработанная горелка нагревает намного быстрее, чем она же, но без теплообменника. Все продукты переработки газообразного топлива выводятся по трубе, подключенной к патрубку. Кислород не сжигает, газ расходует экономно. Для рыбаков, любителей охоты и туристов это настоящая находка.

Вариант #2. Использование списанного обогревателя

Этот вариант вообще предельно прост, придуман был для экономии в отоплении гаража. Вся доработка заключалась в ремонте списанного конвектора и в удалении кожуха. Результат позволил существенно увеличить теплоотдачу и скорость нагрева, но с безопасностью у него есть проблемы.

Галерея изображений

Фото из

Креплеине конвектора анкерными болтами

Обогрев гаража газовым прибором

Крепление шланга газового баллона

Монтаж антивандальных приспособлений

Во-первых, нарушена герметичность. При случайном затухании газовый клапан отопителя, конечно же, прекратит подачу.

Однако при постоянном горении кислород из воздушной массы в замкнутом пространстве будет выжигаться, потому потребуется регулярно проветривать гараж залпом или сооружать приточную вентиляцию.

Во-вторых, открытый теплообменник может запросто стать причиной ожога. Но там, где не бегают дети, это можно не считать минусом

Взрослый человек вряд ли забудет о том, что с обогревателя удален корпус и что при неосторожном перемещении рядом с прибором можно обжечься

С подобным решением, но используемым для обогрева прицепа, ознакомит следующий видео-ролик:

Гараж площадью 30 м² конвектор без кожуха обогревает примерно за пять минут. Газа потребляет на сумму не более 500 рублей в зимний месяц. Осенью и весной работает реже, значит, расходы еще уменьшаются.

Вариант #3. Модернизация канальным вентилятором

Суть переделки состоит в установке воздуховода с вытяжным вентилятором на лицевую решетку. Генерируемое конвектором тепло направлено поступает в рабочую зону владельца. Никаких особых хитростей нет, зато есть весомое сокращения расходов на отопление.

Особенности устройства и работы модернизированного газового конвектора представлены в видео:

Продукты горения выводятся за пределы объекта как обычно – через коаксиальную трубу, по ней же подается свежий воздух к горелке, чтобы поддержать пламя. Эта самоделка существенно безопаснее предыдущей модели, но периодически вентилировать обрабатываемое помещение потребуется все равно. Ведь, без сомнений, она станет «гонять» клубы пыли.

Технология установки

Внутрипольный конвектор можно установить своими руками. Все работы включают такие этапы:

  • Подготовку в полу ниши для короба.
  • Монтаж короба.
  • Подключение теплообменника.

Схема установки

Установка короба

Подготовку ниши для корпуса агрегата выполняют после того, как определена марка конвектора и известны габариты его корпуса. Вначале определяют место установки агрегата. Рекомендуемые параметры такие:

  • Отступ от окна, позволяющий эффективно обдувать стекло – 5–15 см.
  • Отступ от стен (слева или справа от обогревателя) – 15–30 см.

Нишу для конвектора удобнее обустраивать в процессе создания пола еще на этапе постройки здания. Глубину и ширину ниши делают с запасом в 1–1,5 см. При этом учитывается толщина будущей стяжки и финишного покрытия. Решетка конвектора должна быть в уровень с готовым полом.

Если обогреватель устанавливается в имеющееся напольное покрытие, необходимо снять финишный отделочный слой и замерить расстояние до чернового основания. Возможно, удастся найти агрегат, габариты которого впишутся в имеющийся промежуток. Если расстояние от чернового основания до поверхности финишного покрытия маленькое, необходимо рассмотреть варианты углубления ниши.

Лоток обогревателя крепится к основанию ниши через регулирующиеся кронштейны. Горизонтальное положение верхней кромки короба регулируется при помощи болтов кронштейнов и выставляется так, чтобы решетка находилась в уровне с финишным покрытием.

Во время заливки короба бетоном рекомендуется использовать давящий сверху груз и установить распорки для предотвращения его деформации.

Подсоединение к контуру отопления

Электрические модели просто подключаются к проводке. Водяные конвекторы необходимо подключить к трубам контура отопления. Перед работами по подключению необходимо снять вентиляторы. В большинстве современных моделей они крепятся при помощи магнитов или липучек. Теплообменник можно подключить двумя способами:

Гибкое подсоединение. Используются гибкие шланги с металлической оплеткой. Такой монтаж предполагает большинство моделей конвекторов, в комплектации которых имеются гибкие шланги. Этот метод удобный тем, что он нетребователен к точности расположения подводящих труб. Гибкое соединение облегчает уборку конвектора, поскольку есть возможность приподнять теплообменник и убрать накопившийся под ним мусор. Этот способ подключения подходит для моделей с естественной циркуляцией.

Гибкое подсоединение

Жесткое подсоединение. Этот метод используют для монтажа агрегатов с электронной системой управления, оснащенные сервоприводом и системой принудительной вентиляции. На подающей трубе устанавливается сервопривод, термостатический клапан с выносным датчиком, на обратке устанавливается обратный клапан. Жесткое соединение выполняется при помощи фитинговых элементов. Подводящие трубы должны быть теплоизолированы и уложены в стяжку.

Жесткое подсоединение

Качество подключения проверяется путем гидравлического испытания: подается максимальное давление и проверяется на предмет течи.

Модели с вентилятором и системой автоматического регулирования подключаются к электропитанию.

После заливки стяжки и монтажа финишного покрытия устанавливается декоративная рамка и закрывается решёткой.

Видео, как устанавливается конвектор:

В процессе эксплуатации радиатор теплообменника периодически обметают щеткой, а дно короба чистят пылесосом. Такие мероприятия обязательно необходимо проводить в начале отопительного сезона, чтобы сделать работу обогревателя максимально эффективной.

Как правильно подобрать конвектор

Для четкого понимания того, что из себя представляет конвектор, и на какие параметры обратить внимание, вам нужно изучить список технических характеристик, которые являются важными:

Показатели мощности. Один из самых важных параметров в конвекторе, ведь чем больше данный показатель, тем эффективнее будет происходить отопление помещения.
Габариты

На этот показатель следует обращать внимание, если вы уже подготовили для устройства специальную внутрипольную нишу. Также обращайте внимание на размеры самого помещения.
Соответствие стандартам качества

Приобретая конвектор, вы должны обратить внимание на то, есть ли у него соответствующие документы, которые подтверждают соответствие устройства государственным стандартам качества.

Глубина установки в пол и вентилятор

Теперь рассмотрим ситуацию, когда в вашей квартире коллекторная разводка и отопление сделано по полу.

Во-первых, не верьте на слово менеджерам продавцам. Абсолютно все внутрипольные конвекторы, очень плохо греют. И чем меньше глубина их установки, тем хуже они это делают.

По факту, в средней полосе России, нормально отрабатывают только самые мощные модели с глубиной установки 120мм. И то, если имеют дополнительный вентилятор.

То есть, экземпляры с глубиной 80 и 100мм в широтах с холодной температурой практически не работают.

От такой работы вы получите запотевшие окна, и температуру в комнате не более 17 градусов.

Иногда даже возникает плесень на стенах и потолке.

Но все таки есть же те, что более-менее работают (с вентилятором и глубиной 12см). Давайте рассмотрим их.

Начнем с того, что наличие вентилятора это:

дополнительные заморочки с электрикой по полу

дополнительные проблемы с его включением-отключением

лишние расходы на электричество

а самое главное, постоянный шум от его работы

Если пожелаете бесшумный и тихий вентилятор, то не удивляйтесь цене. Она на такие модели начинается от 50тыс. рублей и доходит до 200тыс.

Если взять для сравнения ту же самую обыкновенную радиаторную батарею, то при одинаковых параметрах теплоотдачи все ваши затраты ограничатся 5-ю тысячами.

При этом сам вентилятор, это очень недолговечная вещь. Ни один производитель конвекторов не дает на нее гарантию более 1 года.

Также очень сложно найти производителей, которые продавали бы вентиляторы отдельно. А это значит, что при его поломке, вам скорее всего придется покупать целый конвектор заново.

Что такое конвекция

Конвективный обогрев задействует самые простые законы физики, согласно которым нагретый воздух становится более легким и поднимается вверх. На этом принципе построен каждый отопительный конвектор, независимо от того, от чего он питается. Как показывает практика, такая схема обладает высокой эффективностью – в жилых помещениях становится тепло, причем сравнительно быстро.

Конвекторное отопление позволяет обогревать помещения любого назначения – это могут быть жилые комнаты, детские комнаты, коридоры и фойе, кухонные помещения, ванные комнаты и туалеты, крытые балконы и лоджии. Оно греет за счет нагретого воздуха, быстро насыщая теплом отапливаемые помещения. Давайте посмотрим, как происходит процесс прогрева:

Все конвекторы работают по одному принципу — они создают циркуляцию воздуха в помещении, постепенно прогревая его.

  • Обладая большой площадью рабочей поверхности, нагревательный элемент нагревает находящийся вокруг него воздух;
  • Теплые воздушные массы поднимаются вверх, покидая оборудование (или просто отправляясь вверх, если используются радиаторы отопления конвекторного типа);
  • На место ушедшего вверх воздуха поступают холодные воздушные массы.

Процесс повторяется до тех пор, пока конвекторное отопление не прогреет весь воздух в помещениях.

Нагревательные элементы могут работать от электрической сети или за счет сжигания газового топлива. Батареи отопления конвекторного типа работают за счет поступающего в них теплоносителя. Кстати, батареи лишены корпусов, в отличие от тех же электрических и газовых конвекторов. Но принцип действия у них аналогичный – прогрев осуществляется за счет нагревающегося воздуха, а тепловое излучение от них очень слабое.

Конвектор как это работает

  • Электрические нагревательные элементы. В этом случае речь идет об электрических конвекторах
  • Теплообменники, по которым движется теплоноситель, нагрев которого может производиться котлом отопления или районной котельной (центральное отопление). Соответственно, приборы отопления называются водяными конвекторами
  • Металлические теплообменники, нагрев которых производится при сжигании газа. В этом случае речь идет о газовых конвекторах

Воздух, соприкасаясь с теплообменником, нагревается и поднимается вверх. При этом создается направленное движение воздушных масс, заставляющее более холодные массы воздуха быстрее двигаться по направлению к теплообменнику, а затем подниматься вверх. Для улучшения конвекции на теплообменник устанавливаются вертикальные ребра, формирующие направление движения воздушных потоков.

В электрических и газовых конвекторах дополнительно устанавливаются термостаты и вентиляторы для создания принудительной (более интенсивной) конвекции. В водяных конвекторах вентиляторы предусмотрены для моделей, встраиваемых в пол или в подоконник.

Установка

Первый этап монтажа внутрипольных конвекторов – это всегда подготовка специальной ниши для установки устройства. В случае встраиваемых в пол конвекторов это может быть как обычная бетонная стяжка, так и монтаж в фальшпол. Оба варианта монтажа таких конвекторов возможны только в случае, если в помещении ремонт еще не закончен, а полы еще не установлены.

При выборе ниши для отопительных агрегатов следует обратить внимание на следующие показатели

  • Глубина отверстия. Глубина ниши должна быть примерно на 10-15 мм больше высоты самого устройства. Такую цифру чаще всего указывают производители в руководстве пользования отдельных моделей. Страховочные миллиметры позволят грамотно выровнять короб устройства, а также решетку с уровнем пола.
  • Ширина и длина ниши. Здесь специалисты советуют добавлять к размерам устройства от 5 до 10 мм – так вы сможете грамотно укрепить корпус устройства и не испытаете затруднений при укладке коммуникаций.
  • Расстояние от окна и стен. Специалисты рекомендуют оставлять от 5 до 15 см между установленным агрегатом и окном (или панорамными окнами). Если речь о расстоянии от устройства до стен, то здесь следует выдержать от 15 до 30 см во избежание образования плесени в углах и скопления тепла только на стенах.
  • Шторы. Шторы или тюль являются незаменимым элементом в большинстве стилевых решений. Учитывайте, что они не должны препятствовать циркуляции воздуха, следовательно, не должны закрывать обогреватели от помещения. Идеальным вариантом для встроенных конвекторов будут небольшие и легкие шторы в стиле кантри или прованс, жалюзи или скручиваемые тканевые модели.
  • Изоляция и теплопотери. Неграмотное размещение обогревательного устройства приводит к снижению эффективности обогрева и самого КПД устройства. При монтаже обязательно воспользуйтесь изоляционным материалом, иначе все образованное агрегатом тепло будет обогревать не комнату, а ближайшие 1-2 квадратных метра пола
  • Устойчивость. Прибор монтируется до состояния полной устойчивости и стабильности. Для регулирования удобной высоты могут быть использованы специальные опоры или кронштейны. В качестве дополнительной стабилизации устройства в нише могут быть использованы различные фиксирующие рабочие растворы. Такая стабилизация положения агрегата необходима для будущей установки трубных коммуникаций, которые при малейшем смещении проводки могут привести к затоплению помещения и порче напольного покрытия.

При установке встроенного в пол конвектора, работающего на воде, возможны всего 2 способа подключения коммуникаций.

Гибкое. Такое подключение предполагает использование гибких коммуникаций или шлангов, подающих теплоноситель в теплообменник. Однозначный плюс такого подключения в том, что коммуникации легко убираются во время уборки агрегата, а затем свободно закрепляются обратно. Минусом такого подключения является относительная недолговечность и уязвимость гибких коммуникаций.

В случае подключения электрического встраиваемого в пол конвектора вам достаточно грамотно проложить провода и подсоединить устройство к сети в 220 вольт. Заземление в данном случае не потребуется, так как коммуникации в современных внутрипольных конвекторах изготавливаются априори с заземлением. Проследите, чтобы вся проводка была спрятана под полом – так вы обезопасите себя от травм, а само устройство – от преждевременной ломки.

Дополнительные советы по монтажу встроенных в пол конвекторов.

  • Лучшим материалом в обвязке встраиваемых конвекторов считаются именно металлопластиковые трубы или коммуникации. Они одновременно обладают достаточной прочностью для длительного использования и пластичностью для удобного размещения в любых условиях укладки.
  • Коммуникации, вне зависимости от их вида, следует вмуровать в бетонное покрытие либо укрыть фальшполом. На этом участке укладки коммуникаций не должно быть лишних соединений или переключателей, именно поэтому чисто металлические варианты здесь непрактичны. В случае укладки фальшпола есть возможность установки коммуникаций любого типа, однако рекомендованными материалами здесь остается металлопластмасса или полипропилен.
  • При установке агрегата и последующей укладке решетки или декоративной рамки возможно образование просветов и свободного пространства между настилом. Специалисты советуют заполнять его силиконом.
  • Монтаж труб контура к устройству следует проводить с помощью специальных накидных гаек (их еще называют «американками»).

Рассчитываем количество конвекторов

Располагая приборы под окнами, вы препятствуете проникновению холодного воздуха от них.

Планируете купить конвекторы для отопления дома, но не можете разобраться в их количестве? Во многих случаях на обогрев одной комнаты достаточно одного обогревателя. Например, для комнаты площадью 15 кв. м в хорошо утепленном доме следует приобрести модель мощностью 1000 Вт (так советуют производители, но мы то помним о необходимости запаса и о климатических особенностях нашей страны). Поэтому рекомендованная мощность составит 1500 Вт.

Оптимальное место для размещения конвектора – под окном, от которого идет холод. Для того чтобы оградиться от холода, размещаем приборы под окнами. Соответственно, если в данной комнате три окна, вешаем под каждое по отопительному прибору. Итого нам понадобятся три электрических конвектора мощностью по 500 Вт каждый. Площадь комнаты составляет 25 кв. м, но в ней всего два окна? В этом случае необходимы два конвектора мощностью 1 и 1,5 кВт.

Для более равномерного прогрева крупногабаритных помещений можно увеличить количество конвекторов, уменьшив их мощность – например, в комнате площадью 25 кв. м можно разместить два конвектора по 1 кВт под окнами, а третий обогреватель разместить на одной из стен.

Технология установки

Внутрипольный конвектор можно установить своими руками. Все работы включают такие этапы:

  • Подготовку в полу ниши для короба.
  • Монтаж короба.
  • Подключение теплообменника.


Схема установки

Установка короба

Подготовку ниши для корпуса агрегата выполняют после того, как определена марка конвектора и известны габариты его корпуса. Вначале определяют место установки агрегата. Рекомендуемые параметры такие:

  • Отступ от окна, позволяющий эффективно обдувать стекло – 5–15 см.
  • Отступ от стен (слева или справа от обогревателя) – 15–30 см.

Нишу для конвектора удобнее обустраивать в процессе создания пола еще на этапе постройки здания. Глубину и ширину ниши делают с запасом в 1–1,5 см. При этом учитывается толщина будущей стяжки и финишного покрытия. Решетка конвектора должна быть в уровень с готовым полом.

Если обогреватель устанавливается в имеющееся напольное покрытие, необходимо снять финишный отделочный слой и замерить расстояние до чернового основания. Возможно, удастся найти агрегат, габариты которого впишутся в имеющийся промежуток. Если расстояние от чернового основания до поверхности финишного покрытия маленькое, необходимо рассмотреть варианты углубления ниши.

Лоток обогревателя крепится к основанию ниши через регулирующиеся кронштейны. Горизонтальное положение верхней кромки короба регулируется при помощи болтов кронштейнов и выставляется так, чтобы решетка находилась в уровне с финишным покрытием.

Во время заливки короба бетоном рекомендуется использовать давящий сверху груз и установить распорки для предотвращения его деформации.

Подсоединение к контуру отопления

Электрические модели просто подключаются к проводке. Водяные конвекторы необходимо подключить к трубам контура отопления. Перед работами по подключению необходимо снять вентиляторы. В большинстве современных моделей они крепятся при помощи магнитов или липучек. Теплообменник можно подключить двумя способами:

Гибкое подсоединение. Используются гибкие шланги с металлической оплеткой. Такой монтаж предполагает большинство моделей конвекторов, в комплектации которых имеются гибкие шланги. Этот метод удобный тем, что он нетребователен к точности расположения подводящих труб. Гибкое соединение облегчает уборку конвектора, поскольку есть возможность приподнять теплообменник и убрать накопившийся под ним мусор. Этот способ подключения подходит для моделей с естественной циркуляцией.


Гибкое подсоединение

Жесткое подсоединение. Этот метод используют для монтажа агрегатов с электронной системой управления, оснащенные сервоприводом и системой принудительной вентиляции. На подающей трубе устанавливается сервопривод, термостатический клапан с выносным датчиком, на обратке устанавливается обратный клапан. Жесткое соединение выполняется при помощи фитинговых элементов. Подводящие трубы должны быть теплоизолированы и уложены в стяжку.


Жесткое подсоединение

Качество подключения проверяется путем гидравлического испытания: подается максимальное давление и проверяется на предмет течи.

Модели с вентилятором и системой автоматического регулирования подключаются к электропитанию.

После заливки стяжки и монтажа финишного покрытия устанавливается декоративная рамка и закрывается решёткой.

Видео, как устанавливается конвектор:

В процессе эксплуатации радиатор теплообменника периодически обметают щеткой, а дно короба чистят пылесосом. Такие мероприятия обязательно необходимо проводить в начале отопительного сезона, чтобы сделать работу обогревателя максимально эффективной.

Правильный расчет при выборе

Денежные средства на отоплении поможет сэкономить правильный расчёт количества отопительных устройств в зависимости от их эксплуатационных характеристик.

Для обогрева 1 кв. м. площади нужно около 100 Вт тепла. Иногда конвекторы приобретаются в качестве дополнительного обогрева. В таком случае при выборе его мощности нужно учитывать уже имеющиеся источники тепла.

Перед покупкой конвектора нужно внимательно изучить инструкцию и найти информацию, какое рабочее давление нужно данному устройству. Диапазон колеблется от 2 до 12 атмосфер

Это важно, так как давление при индивидуальной или центральной системах отопления разное.

Электрический двигатель для напольного устройства требует напряжения в 12 В. Если конвектор планируется устанавливать в сыром помещении, рекомендуется приобретать устройства с электродвигателями, работающими от переменного тока. Считается, что они не так боятся влажности. В то же время двигатель на постоянном токе даёт экономию в 70%.

Основные недостатки

Минусы у описываемых приборов имеются, к тому же их можно назвать достаточно весомыми. Именно поэтому некоторые потребители отказываются от приобретения данных устройств. Например, эффективность описываемого конвектора окажется ниже других обогревательных приборов, которые устанавливаются на полу или на стене. В первом случае часть тепла будет поглощаться полом, а конвекция окажется затруднена.

Важно учитывать, что при принудительном обдуве теплообменника вторая проблема может быть полностью исключена. Но вентилятор лишит оборудование бесшумности, что можно считать весомым преимуществом

Некоторые потребители так и не решаются приобрести конвекторы, встраиваемые в пол, монтаж которых может оказаться более сложным по сравнению с аналоговыми приборами. В многоквартирных домах такое решение и вовсе становится невозможным, ведь в плитах перекрытия приборы утопить будет нельзя, а поднимать чистовой пол не позволяет скромная высота потолков.

Применяя водяной конвектор, который укладывается в стяжку, подводку к прибору тоже нужно будет замуровать в раствор, что идеологически можно назвать неправильным. Коммуникации всегда должны оставаться доступными, ведь рано или поздно они выйдут из строя. Использовать внутрипольный конвектор в качестве единственного источника отопления подчас невозможно, ведь рассчитать его мощность никак нельзя. Для таких приборов общепринятая формула не будет являться верной, ведь она гласит, что на каждые 10 кв. м площади достаточно 1 кВт.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
