Как найти уровень пола
Для профессиональных строителей это самый важный показатель на чертежах. Именно к нему привязываются размеры и пространственное положение всех остальных элементов строения: глубина залегания фундамента, размещение оконных и дверных проемов, чертежи стропильной системы и т. д. Уровень пола считается нулевой отметкой, все, что ниже его, на чертежах обозначается со знаком минус, все, что выше – со знаком плюс.
Схема определения нулевого уровня: AB — ровный эталон, CD — наивысший уровень пола для будущей стяжки
Как делать разметку?
- Установите лазерный уровень в рабочее положение. Это очень ответственный этап. Не нужно спешить, все действия должны отвечать рекомендациями производителя.
- Замерьте расстояние от лазерной линии до пола. Замеры следует делать по всему периметру помещения.
- Найдите стену, около которой высота лазерной линии от пола меньше всего. В этом месте будет минимальная толщина стяжки. Как уже выше упоминалось, она не может быть меньше трех сантиметров, но параметры могут корректироваться с учетом особенностей половых покрытий.
- Суммируйте все элементы пола в зависимости от его типа: высоту лаг и толщину натуральных досок, толщину слоя клея и параметры керамической плитки и т. д. На эту сумму следует опускать плоскость маяков, только так можно правильно выйти на проектный ноль помещения.
При использовании лазерного уровня разметку сделать проще. Направляем уровень на стену и делаем отметки на нужной высоте, также соединяем их
Если стены ровные, то намного проще сделать несколько меток на них при помощи рулетки, а потом отбить по ним линии веревкой с синькой. По периметру помещения должны быть линии расположения маяков. Это намного упрощает и ускоряет дальнейшие работы. Почему? Нет надобности постоянно контролировать положение маячков рулеткой. Делать одному это сложно, нужно работать двумя руками: держать рулетку и проверять положение маяка. Если на стенах отбиты линии расположения металлических планок, то выставлять их можно при помощи правила или длинного пузырькового уровня. Уровень контролирует горизонтальность планки и одновременно немного меняет ее положение по горизонтальности. Работы идут быстро, выставленные маячки точно отвечают расчетным параметрам.

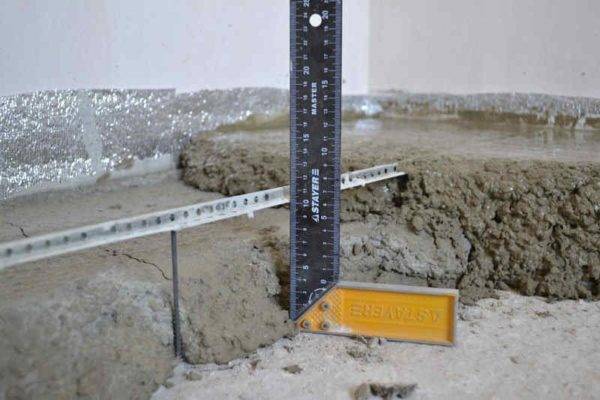

Установленный маяк
Уложенный профиль и процесс выравнивания пола
При отсутствии лазерного уровня работы по установке маяков можно сделать и простейшим водяным. Кстати, этот метод самый точный и исключает вероятность каких-либо ошибок из-за неправильной установки прибора. Кроме того, сокращается время для разметки, водяной уровень дает возможность находить сразу линии расположения маяков и обивать их на стенах.
Уровень строительный водяной
Наилучшим вариантом для сухой стяжки пола является металлический профиль в форме буквы П (П-образный). Высота стенок должна быть от 27 мм. Такой профиль укладывают и фиксируется острыми концами вверх
Инструменты для стяжки
Для монтажа стяжки потребуется минимум инструментов, традиционный набор которых есть у каждого домашнего мастера.
Устройство с горизонтальной плоскостью в 360о окажется идеальным, но подойдет и построитель с возможностью образования креста. Прибор закрепляют, включают горизонтальный луч. Общая картина видна сразу, перенести на нее направляющие легко. Пузырьковые уровни также пригодны, но делают процесс трудоемким.
Потребуются расходные материалы в зависимости от выбранного вида маяков: метизы, профили, рейки или трубы. В качестве вспомогательного оборудования понадобятся шуруповерт, дрель или набор отверток. Для меток из раствора нужна соответствующая смесь или алебастр.
Чтобы выровнять верх мокрой или полусухой стяжки пригодится мастерок. Хорошее правило понадобится при формировании пола любого вида.
Шнур, нить, леска — это установка наглядного ориентира. Такая система поможет выставить маяки быстро и в одной плоскости.
Для приготовления раствора нужна емкость для замеса (объем ее зависит от масштаба работ), лопаты или большие мастерки. Бывалые строители советуют приобрести оцинкованную ванну овальной формы — не будет углов с застывшим раствором. Можно использовать миксер, мешалку или работать вручную: резонность приобретений определяется предполагаемой площадью обработки.
Необходимы:
- Рулетка.
- Стальная щетка для очистки от отслоений.
- Молоток, зубило, кисть, которые помогут на подготовительном этапе.
- Игольчатый валик для формирования наливного пола.
- При использовании профиля, труб, деревянных реек инструменты для резки — болгарка, ножницы по металлу или электролобзик.
Не стоит экономить на расходниках и оборудовании: от их качества зависит скорость работы, а также конечный результат.
Расчет маячков для стяжки
Перед установкой нужно ознакомиться с информацией, как правильно выставить маяки для стяжки пола.
Последовательность подготовительных действий:
- Демонтируют плинтуса и старое финишное покрытие, а также все, что от него осталось.
- Зачищают поверхность основы от отслоений, пыли, всевозможных загрязнений и пятен.
- Шлифуют и замазывают цементным раствором имеющиеся впадины и трещины.
- На основание наносят грунтовочную смесь.
- Укладывают слой гидроизоляционного материала. Поверх него помещают шумо- и теплоизоляцию.
Вычисления как поставить маяки для стяжки начинают с определения места нахождения первого из них.
Это можно сделать при помощи несложных расчетов:
- Например, между крайними из линий промежуток составляет 655 сантиметров. При этом они должны отступать от стен 40 -70 сантиметров. Если длина правила равна 150 сантиметров, с учетом необходимости соблюдать 15-сантиметровый запас с каждой из сторон, направляющие нужно монтировать на расстоянии около 100 сантиметров друг от друга.
- В данном случае промежуток между крайними маяками будет равен 385 сантиметров согласно следующему расчету – 65- (135х2)= 385.
- С учетом расстояния, допустимого между направляющими, которое равно примерно 120 сантиметрам, получается 385:120=3,2. Исходя, из произведенных вычислений, ясно, что помимо двух крайних маячков, потребуется еще 2, которые фиксируют с таким расстоянием – (655-70):5 =117 сантиметров. При этом, 70 – это промежуток между стенками и крайними маячками, а 5 – количество промежутков между маяками.
Выставление направляющих маяков для стяжки пола происходит только после подготовки старой конструкции пола, обустройства основания и проведения необходимых расчетов.
Если поверхность пола, представляет собой голую плиту перекрытия или старую стяжку, без отсутствия серьезные повреждений, сильных выбоин и раковин на поверхности, глубоких трещин и сколов, то приступают к этапам расчета и разметки. При наличии достаточно ощутимых повреждений, производят ремонт основания с использованием строительных смесей и растворов.
При повреждениях старой стяжки, ее вздутии и других сопутствующих проблем, рекомендуется выполнить ее полный демонтаж. Ремонта и реставрация такой поверхности не восстановит былую прочность пола и не обеспечит новому бетонному слою всех прочностных качеств. Для демонтажа используют перфоратор, отбойный молоток, кувалду, молоток и зубило.
Общая схема нахождения нулевого уровня и проведение сопутствующей разметки
Определение “нулевого уровня” выполняется в несколько этапов:
- Для измерений потребуется подготовить карандаш, рулетку, строительный уровень и капроновый шнур.
- От поверхности пола отступают вверх 1-1,5 метра и переносят точку на плоскость стены. Измерить расстояние можно от любой точки на поверхности, но рекомендуется за точку отсчета брать наиболее высокое место.
- С использованием строительного уровня, от полученной точки, прочерчивается горизонтальная линия по периметру всего помещения.
- От полученной линии, измеряются и записываются расстояния до поверхности основания. Из полученных значений, выбирается только самая большая и маленькая величина.
- Минимальное измеренное расстояние, будет являться самой высокой точкой на поверхности и наоборот. От самой высокой точки, отступают вверх 3-5 см и прочерчивают горизонтальную линию.
Предлагаем ознакомиться Заливка фундамента под баню своими руками
В итоге, полученная высота, будет являться высотой будущей стяжки и на нее стоит ориентироваться при выставлении маяков.
При обнаружении достаточных возвышений и наплывов, выполняется корректировка уровня высоты будущего слоя. Для достаточно небольших наплывов, рекомендуется выполнять их полный демонтаж с использованием перфоратора.
Общая схема иллюстрирующая расчеты количества направляющих, где А – стены помещения, В – направляющие
Для расчета общего количества маяков можно воспользоваться простыми арифметическими формулами. Приведем в качестве примера, расчет количества для следующих исходных данных: длина помещения – 6,5 м, длина правила – 1,5 м.
Ход вычислений с учетом наших данных и основных правил установки, будет выглядеть так:
- 6,50 – (1,3 * 2) = 3,9, где 1,3 – это длина правила, с учетом того, что при выравнивании пола от стены, правило перекрывает соседний ряд на 20 см;
- 3,9/1,3 = 3, где 3 – это количество маяков после установки направляющих от стен на 0,3 м;
- (6,5 – 0,6)/5 = 1,18, где 1,18 – это расстояние между параллельными маяками, после установки первых направляющих на расстоянии 0,3 м от стен.
Материалы
- Шурупы или дюбеля (дюбеля — в бетонную и кирпичную стену) разной длинны — от 40 мм до 80 мм. Набор длин шурупов зависит от степени кривизны стены. Цвет металла любой, но обязательно с плоской шляпкой.
- Крестовая или обычная отвертка — зависит от набора шурупов.
Установка маяков на стены или под стяжку не требует сложных инструментов
Проще все будет если есть построитель плоскостей, но если нет, можно обойтись и обычным строительным уровнем. Только его длина — не менее 1,5 метров, а лучше больше. И желательно его проверить, чтобы отклонений в показаниях не было вообще или, по крайне мере, чтобы они были минимальны.
Установка маяков для мокрых и полусухих стяжек
В отделочных работах используют различные виды маяков для стяжки, каждый из которых имеет свои преимущества и недостатки. Проще всего установить точечные маячки, но для ориентировки по таким отметкам нужно иметь немалый опыт заливки стяжек.
Выставить уровень заливки, используя ЦПР также не сложно, но этот вариант требует большого количества времени и также серьезного опыта. Установить профиль для маяков трудно, но работать по таким направляющим намного комфортней и проще.
Чтобы разобраться с тем, как сделать маяки для стяжки пола разными способами и выбрать наиболее подходящий вариант, необходимо ознакомиться с порядком выполнения работ для каждого типа разметки.
Линейные маяки
Для начинающих строителей лучше всего выполнять установку маяков для стяжки пола своими руками, ориентируясь на устройство направляющих. Используют два варианта монтажа планок: на саморезах и на растворе.
Как поставить маяки на саморезах с применением направляющих? Изначально требуется приготовить необходимый инструмент и материал:
- алюминиевое правило, длиной не менее двух метров;
- лазерный нивелир;
- перфоратор или ударная дрель;
- измерительная рулетка;
- дюбели;
- саморезы;
- тетива;
- П-профиль;
- шуруповерт.
Количество рядов профиля зависит от длины правила.
Количество направляющих. А – стены, В – направляющие.
Начинают разметку от стены. Первый саморез закручивают, отступив 40 мм от вертикальной поверхности. Высота самореза учитывает толщину профиля, т.е. от нужной отметки уровня заливки отнимают толщину направляющей и до этой высоты закручивают саморез.
Таким же образом устанавливают саморез на противоположной стороне и соединяют их натянутой тетивой. По линии тетивы с разбегом 400-500 мм ставят саморезы, выводя их в нужный уровень. Так устанавливают каждый размеченный ряд, после чего производится контроль высоты нивелиром и, при необходимости, проводят регулировку.
Беспокоиться о том, как закрепить П-профиль на головках саморезов, не стоит. Он укладывается на головки и прекрасно держится. После окончания заливки планки извлекают, а саморезы выкручивают. Места установки планок корректируют ЦПР и выводят в общий горизонт.
Растворные маяки
Как правильно установить маяки из профиля на растворе? Понадобится приобрести специальную смесь для маяков, которая затвердевает быстрее привычного ЦПР. Обычно используют ротбанд. В качестве направляющих можно использовать любой материал, но наиболее удобен в работе металлический профиль.
Изначально производится разметка уровня, необходимого для заливки стяжки, и разметка установки каждой направляющей с учетом длины правила. Ориентируясь на разметку по линии, где должна устанавливаться направляющая, укладывают небольшие кучки из ротбанда на расстоянии 300-400 мм друг от друга. Высоту каждой кучки выравнивают по уровню заливки за минусом высоты профиля, после чего можно приступать к установке направляющих.
Для фиксации профиля на кучке, его прихватывают раствором с боков, но необходимо помнить, что ротбанд придется удалять после заливки ЦПР, поэтому не следует накладывать слишком много смеси для установки направляющей. После заливки стяжки, профили и излишки ротбанда удаляют, а неровности заделывают раствором и выравнивают.
Точечные маячки
Как поставить маяки точечного типа, разберется любой начинающий строитель, но для дальнейшей укладки бетона по этим маякам придется приглашать опытного мастера.
В виде маячков выступают головки саморезов, выставленных на высоту уровня заливки. Устанавливать саморезы можно по той же схеме, как в варианте с линейными маяками, только профиль не используется.
Маяки из ЦПС
Для заливки стяжки по растворным маякам требуется большой опыт и мастерство, поэтому данный способ установки маяков используется в основном профессиональными отделочниками. Маяки выставляются тем же способом, что и в случае с установкой линейных маяков на растворе, только без использования направляющих.
Чтобы выполнить качественную заливку стяжки по растворным маякам, необходимо начинать работы только после полного вставания раствора.
Деревянные рейки
Заливка пола с использованием маяков из дерева сегодня производится очень редко, а сухая стяжка по ним выполняется чаще. Этот способ сейчас почти не применяется. Направляющими служат деревянные брусья (толщина от 30 мм), который перед использованием обязательно тщательно вымачиваются в воде. После завершения работ такие маяки вытаскиваются из схватившегося раствора, а образовавшиеся пустоты закладываются свежей смесью. Уровень выдерживается по уложенной стяжке. Чтобы правильно выставить маяки, их высота регулируется деревянными клиньями, подкладками, саморезами.
Сегодня это самый распространенный метод обустройства не очень высокой стяжки. Вдоль линии будущего размещения направляющих в пол закручиваются саморезы, вкручиванием и выкручиванием которых выставляется высота профилей.Для контроля горизонтали между вкрученными саморезами натягивается нить, шнур или леска.
Предлагаем ознакомиться: Установка маяков на стену под штукатурку
Выводится нулевой уровень будущего пола, вокруг нити выкладываются бугорки раствора. Чтобы смесь быстрее застывала, иногда всыпается алебастр. Просто цементно-песчаные холмики высыхают за 2-3 суток (состав с добавками схватывается в течении 3-4 часов). Достаточно часто выполняется роль маяков выполняют штукатурные профили.
Специалисты рекомендуют закреплять профили той же смесью, которой выполняется вся стяжка (без добавок, алебастр достаточно быстро разрушается). Она получается значительно надежнее, но часто для крепления направляющих используются особые штукатурные составы.На такие бугорки укладываются профили и вдавливаются в смесь до требуемого уровня.
Профили П-образной формы по гипсокартону, также применяются, чтобы выставить маяки. Сначала в основание закручиваются саморезы (шаг соблюдать в 40-50 см). Их размер выбирается так, чтобы внутрь дюбеля входило не менее половины. Саморезы у стен выставляются в нулевой уровень будущего пола (регулирование производится вкручиванием или выкручиванием).
Чтобы было удобно устанавливать направляющие, между стенами натягивается нить, шнур или проволока.П-образные профили размещаются основанием вверх поверх саморезов. По натянутой нити закручиваются оставшиеся саморезы, чтобы направляющие выставить в нулевой уровень будущего пола. Правилом проверяется правильность горизонтали, а также правильное размещение профилей между собой.Аналогично может осуществляться установка маяков:
- на бруски из дерева;
- кирпичи;
- бугорки из раствора.
После схватывания смеси:
- проверяется правильность горизонтали;
- маяки удаляются заделываются раствором.
Когда смесь полностью высохла, вокруг профилей выполняется заливка стяжки.
Общие рекомендации к созданию маячков
Определение нулевого уровня является первым, что вам предстоит сделать
Причём здесь не важно, какое покрытие вы будете использовать и какую систему маячков создавать. Для этого вам понадобится лазерный уровень
Это самый лучший вариант. Если такого нет, то можно обойтись и гидравлическим. В каждом из углов комнаты нужно определить две точки вашего уровня и отметить их карандашом или маркером. После того как это будет сделано, проставьте такие же отметки по всему периметру помещения вдоль стен. Затем соедините точки линией. Используйте для этого строительный горизонтальный уровень.
Теперь вам нужно определить высшую точку в помещении. Для этого измерьте расстояние от нулевого уровня до пола в каждом из углов. Затем отметку наименьшего расстояния нанесите в остальных углах. Это и будет линия выравнивания пола, с которой вы будете работать при выставлении маячков.
Бывают случаи, когда высшая точка находится в центре помещения, и найти её удаётся не сразу. Такое случается, когда углы комнаты завалены вниз. Для проверки нужен ещё один человек. Натяните шнур или нитку вдоль стены по уровню пола. Теперь нужно пройти к противоположной стороне комнаты, сохраняя верёвку на одном уровне. Если в это время она ни за что не зацепится, значит, наивысшая точка определена правильно. В противном случае нужно переделывать рабочую линию относительно новой возвышенности.
На расстоянии примерно в 30 см друг от друга вкрутите в пол саморезы. Их шляпка должна совпадать с отметкой уровня рабочей линии. Соедините их леской или ниткой.
Вы можете подкладывать под маячки любые материалы, только если это позволяет ваше будущее покрытие пола. Например, гипсокартон или ДВП, можно использовать только в случае использования сухих стяжек, поскольку они деформируются под воздействием влаги.
Начинать заливать стяжку нужно с самого дальнего от выхода угла.
Устройство маяков для наливных полов
Профессиональные строители не пользуются маяками при работе с наливными составами. Самовыравнивающая масса равномерно заполняет пространство и устанавливается в горизонте, но такое правило справедливо только для малых площадок. Если требуется залить большие площади, рекомендуется применять маяки для плавающей стяжки.
В таких ситуациях используют реперы или саморезы.

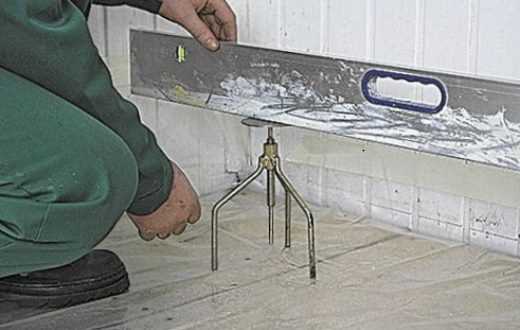

Репер
Это небольшое приспособление позволяет установить ограничение для стяжки наливного типа. Конструкция репера состоит из опорных ножек и регулировочного винта, расположенного посередине, который является мерилом.
Чтобы понять, как установить маяки с помощью реперов, нужно обратиться к инструкции:
- Расстояние между маяками определяется в пределах одного метра. Устанавливают приспособления в разбежку на подготовленное основание;
- Выставляя на нивелире лазерную отбивку или используя натянутый по отметкам шнур, выставляют центральный винт на необходимую высоту заливки;
- После выполнения работ по заливке пола реперы удаляют, а небольшие отверстия, оставшиеся от ножек устройства, затягиваются сами.
Саморезы
Еще проще соорудить направляющие из саморезов. Саморезы устанавливают в заранее подготовленные дюбели по углам помещения с отступом от вертикальной поверхности в 200-300 мм.
Укрепив саморезы на необходимой высоте, их соединяют леской. В результате должны получиться две параллельные струны по длине комнаты. По длине вкручивают саморезы с шагом 300–400 мм, которые также соединяются леской поперек комнаты, образуя струнные маяки. В итоге получается довольно удобная разметка для заливки.
После выполнения работ саморезы удаляют.
Общие практические советы
Несмотря на существование большого количества методов установки маяков под стяжку пола, профессиональные строители разработали общие советы для всех случаев.
Совет №1
Перед началом работ рекомендуется обыкновенной рейкой или длинным правилом проверить состояние основания. Прикладывайте инструмент по диагоналям помещения, затем в нескольких точках по периметру. На правило установите длинный пузырчатый уровень, с его помощью старайтесь держать инструмент в горизонтальном положении и замерять просвет между ним и плоскостью основания. Задача предварительной проверки – обнаружить участок пола с максимальным выступом. Если он небольшой по площади, то намного эффективнее срубить выступ перфоратором, чем на несколько сантиметров увеличивать толщину стяжки. Это не только ускоряет процесс работ, но и уменьшает сметную стоимость обустройства пола.
Уровень пузырьковый строительный
Совет №2
Если нет лазерного прибора, то выставить уровень маяков можно при помощи старого водяного уровня. Кстати, это самый точный инструмент в природе. Никакие современные лазерные не могут сравниться по этим показателям с водяными. Водяной уровень – обыкновенный гибкий прозрачный шланг, наполненный водой, для улучшения видимости она может окрашиваться в различные цвета. Работает водяной уровень по фундаментальному закону физики – закону соединенных сосудов. Это значит, что уровень жидкости в таких сосудах всегда будет одинаковым, его выравнивает сила тяжести.
Уровень водяной
Делать метки с помощью такого уровня нужно в следующей последовательности. Работать нужно с помощником, в одиночку разметку не выполнить.
- Нанесите на стене метку на расстоянии примерно метр от пола, конкретная высота не имеет значения.
- Приставьте к этой метке один конец водяного уровня, второй конец должен располагаться у противоположной стены. Добейтесь положения, чтобы уровень воды на стене совпадал с нулевой отметкой на шланге, в этом состоянии сделайте метку расположения уровня воды на втором конце шланга. Обе линии будут строго в горизонтальном положении.
- По такой же схеме сделайте метки по всему периметру помещения, соедините их линиями при помощи обивочной веревки.
- Теперь у вас есть горизонт по всему помещению, используйте его во время выставления маячков.
Как работать водяным уровнем
На первый взгляд кажется, что работать с водяным уровнем намного сложнее, чем с лазерным. Это не так, все зависит от практических навыков исполнителей. Конечно, лазерный прибор имеет очень много существенных преимуществ, их надо знать и использовать на практике. Но и умение пользоваться традиционными измерительными инструментами всегда пригодится в жизни.
Совет №3
Есть метод установки маяков на линии из цементно-песчаного раствора. По сути он мало чем отличается от вышеописанных, только под металлические профили делаются не отдельные плюшки, а сплошные бугорки соответствующей высоты. Профессионалы при возможности стараются использовать такой метод. Его недостатки полностью компенсируются преимуществами.
Маяки установлены на линии из цементно-песчаного раствора
Недостатков два: требуется увеличенное количество раствора для установки маяков и на его подготовку нужно дополнительное время. Зато во время укладки стяжки достигается существенная экономия времени. Дело в том, что под свободно провисающие профили маячков необходимо подпихивать массу, это отнимает относительно много времени и очень неудобно. Если маяки имеют сплошное основание, то ничего никуда подпихивать не надо, стяжка делается быстрее и легче.
Совет №4
Точность маячков зависит от параметров финишных покрытий. Если под лаги стяжка может иметь отклонения до 1–2 сантиметров по углам помещения, то под линолеум поле допусков уменьшается до нескольких миллиметров. Помните об этом и, в соответствии с технологическими требованиями, корректируйте допуски на стяжку. Нет стоит терять время на излишнюю точность стяжки, если от этого не зависит качество финишного покрытия пола.
Точность маячков зависит от параметров финишных покрытий
Совет №5
Никогда не спешите, время, необходимое для повторной проверки положения маяков, всегда намного меньше, чем время, необходимое для переделки стяжки. О цене работ говорить нет надобности. Если полностью отсутствует опыт производства подобного вида работ, то лучше потренироваться на подсобных или технических помещениях, а только потом заниматься жилыми комнатами.
Проверяются маяки для стяжки
Как выставить маяки на стену
Начинается все с оценки перепадов стены. Для начала необходимо найти самую выступающую точку. Если есть лазерный уровень или построитель плоскостей, можно использовать его. Выставить луч параллельно стене. И относительно этого луча искать самую высокую точку на стене.
Если лазерного прибора нет, берем длинное правило или просто ровную длинную планку (длиной порядка 2 м). К ним скотчем приматываем строительный уровень и с помощью такого устройства определяемся, где находится эта самая выступающая часть стены. Так оценивают вертикальность стен.
Находим самую выступающую точку на стене
Но есть еще и горбы и впадины в продольной плоскости. Их можно «выявить» при помощи лески, натянутой на некотором расстоянии от стены. Ее можно привязывать на вбитые в стену гвозди или саморезы. К ним привязывают на одном уровне и смотрят, где и насколько отклоняется уровень. Проходят всю плоскость, определяя наиболее выступающую точку. Одновременно оцениваете и самую «утопленную».
Для чего это надо? Самую выступающую точку находят, чтобы использовать минимальный слой штукатурки: тут он будет минимальным. Какой слой будет дальше — зависит от кривизны стен. Самую «глубокую» точку находят чтобы правильно подобрать штукатурку. В технических данных любого состава есть две важные позиции: минимальный слой и максимальный. Вам нужно будет выбирать так, чтобы ваш перепад вписывался в эти рамки. Например, известная и популярная штукатурка «Ротбанд» фирмы Кнауф имеет минимальный слой 5 мм, максимальный — 50 мм. Если это вас устраивает, можно использовать ее (она гипсовая).
