Виды и краткие характеристики терморегуляторов
Промышленные компании освоили производство широкого спектра различных терморегуляторов, что позволяет управлять в атомном режиме всеми системами водяного обогрева пола.
Механические терморегуляторы.
Самые простые, дешевые и надежные устройства. Имеют защитный кожух из прочных пластиков. Температура регулируется поворотом термостатической головки, приборы не требуют больших затрат на обслуживание. Температура подбирается поворотом специального диска со шкалой градации.
На некоторых моделях установлен кран полного включения/отключения работы системы. Недостаток – требуется постоянный контроль температуры, изменение показателей производится только в ручном режиме. Недобросовестные производители могут выпускать устройства, некорректно показывающие температуру. Практики советуют во всех случаях проверить их показания с установленным точным термометром. Если данные существенно отличаются, то регулировку нужно выполнять с учетом разбежностей.
Дистанционными сенсорными. Настройка параметров выполняется с помощью сенсорной панели, могут управляться дистанционными пультами. Более современные модели, значительно облегчают контроль температуры. Имеют несколько параметров регулировки. Надежность и безопасность эксплуатации во многом зависят от производителя. Не стоит экономить, реальные потери могут намного превышать разницу в цене.
Обыкновенные электронные. Функциональные возможности почти не отличаются от сенсорных. На корпусе есть небольшой экран и набор кнопок для создания программы функционирования теплого пола.
Электронные программируемые. Одни из самых сложных, позволяют создавать программу работы отопительной системы на неделю и по времени суток.
Это позволяет поддерживать комфортную температуру в помещениях только во время присутствия людей, в остальной период отопление переводится в режим дежурного пользования. За счет таких возможностей существенно уменьшаются финансовые потери на содержание помещений в отопительный период. Устройства при желании можно подключать к системе «умный дом», экономия тепла достигает 30%. Кроме того, пользователи могут увеличивать температуру в комнатах ко времени своего прихода, пребывание в помещениях становится более комфортным.
Программируемые терморегуляторы могут одновременно контролировать несколько отдельных систем водяного обогрева пола. Недостатки: высокая стоимость и сложность регулировок, работы по монтажу, регулировке и пуску должен выполнять только специально обученный мастер. Перед началом эксплуатации необходимо внимательно изучить прилагаемую инструкцию, грубые нарушения правил пользования могут вывести дорогостоящую аппаратуру из строя.
- Радиоуправляемые. Используются редко из-за неоправданно высокой стоимости. По своим техническим возможностям ничем не отличаются от вышеописанных, а цена может возрастать в разы. Отличие – управление сервомеханизмами выполняется не через кабели низкого напряжения, а при помощи радиосигналов. Радиотермостат принимает показатели датчиков и передает их на радиоконтроллер. Последний после обработки данных направляет радиосигналы на механизмы привода подачи теплой воды. Каждый аппарат имеет собственный приемник и передатчик, что значительно увеличивает цену. Кроме того, это усложняет проведения ремонтных работ, большинство деталей приходится полностью заменять новыми. Монтировать такие терморегуляторы целесообразно в элитных помещениях, в которых наличие внешних токопроводящих кабелей не приветствуется владельцами.
Критерии выбора клапана
Как выбрать трехходовой клапан? При выборе рекомендуется учитывать:
- назначение устройства;
- конструктивное исполнение;
- тип привода;
- дополнительные параметры.
Разновидности клапанов по назначению
Клапан трехходовой для котла или иного устройства может быть:
- смесительным, то есть основное назначение арматуры заключается в смешении разных потоков жидкости до заданной пользователем температуры. Используется смесительный клапан в системах теплого пола для предотвращения перегрева и выхода коммуникаций из строя и в системах горячего водоснабжения;
- разделительным. В отличие от предыдущего вида основное назначение устройства заключается в распределении подающего потока теплоносителя по разным веткам магистрали, например при монтаже дополнительного радиатора;
Различие в работе смесительного и разделительного клапана
переключающимся, то есть перераспределяющим поток жидкости в системе.
Отличия в конструкции
Регулирующий клапан в зависимости от конструкции может быть:
седельным — движение штока происходит по вертикали до седла. Как правило, функции такого типа оборудования – смешивание потоков с разной температурой;
Клапан со штоком, движущимся по вертикали
поворотным — при движении штока производится вращение заслонки, регулирующей направление и мощность потоков.
Устройство с запорной заслонкой
Разные типы приводов и их особенности
Шток трехходового клапана может быть приведен в действие:
термочувствительным элементом, установленным на терморегуляторе. Преимуществами такого типа управления является простота, высокая точность и отсутствие необходимости электропитания;
Трехходовой клапан с терморегулятором
электроприводом. Клапаны с электроприводом получают параметры, заданные пользователем с датчиков температуры, установленных в разных местах, или общего управляющего контролера. Стоимость такого оборудования высока, но основным плюсом является максимальная точность работы прибора.
Оборудование, приводимое в действие электроприводом
Дополнительно
При приобретении клапана для теплого пола или иной коммуникационной системы также рекомендуется учитывать:
- диаметр патрубков, который должен соответствовать диаметрам подходящих к устройству труб. Если подобрать параметр не получается, то потребуется установка переходника;
- показатель пропускной способности клапана (указывается в технической документации к оборудованию);
- назначение. Клапан для холодной или горячей воды, отопления, теплого водяного пола, газовый и так далее (указывается в документации);
- возможность подключения дополнительного оборудования, например, термоголовки, электропривода и так далее, если первоначальное устройство не оснащено какими-либо способами управления;
- производителя. Наиболее качественные клапаны выпускаются шведской компанией Esbe, американской компанией Honeywell и совместным предприятием России и Италии — Valtec.
Модификации ТР для систем «теплый пол»
На рынке сегодня существует огромное количество терморегуляторов и отечественных и западных брендов для разных условий эксплуатации.
Выбор ТР для теплого пола нужно выполнять с учетом существующей классификации. Все ТР классифицируются по нескольким показателям:
- по варианту установки: накладного типа и встраиваемого, например, в подрозетник;
- по методу считывания и регулирования температуры: механические — самый бюджетный вариант, со встроенными водо- или газонаполненными сильфонами. Не обладают высокой точностью, имеют большой разбег по температурному гистерезису ± 3 °С. При работе издают громкие щелчки, а экономия энергоносителей не выше 15–20 %;
- электронно-механические — среднего ценового диапазона, со встроенной термопарой. Более точные устройства с гистерезисом 1 °С. Способны обеспечить экономию энергоносителей не выше 30 %. Обладают низким диапазоном регулирования. Отсутствует ночной и дневной режимы настройки;
- программируемые и цифровые регуляторы температуры. Точную настройку обеспечивает температурный гистерезис от 0.2 до 0.5 °С. Имеют систему самодиагностики, дистанционное управление и погодозависимую настройку. Способны обеспечить экономию тепла до 50 %. Сегодня это лучший вариант для системы “теплый пол”;
по количеству установленных датчиков — один или два. В последнем варианте один контролирует t воздуха, а второй напольного типа устанавливается для замера температуры пола;
по расположению датчика t — внешний или встраиваемый. Последний считается более предпочтительным, поскольку устанавливается рядом с греющим кабелем в системе ТП.
Какой терморегулятор выбрать для теплого пола в ванной
Монтаж греющего кабеля в ванной комнате имеет свои особенности. Главная из них — высокая влажность в помещении, влияющая на работоспособность электрооборудования. Сырость негативно сказывается на долговечности регулятора, а прямое попадание воды может привести к поражению человека электрическим током.
Исходя из этого владельцам недвижимости доступны 2 способа монтажа регулятора: внутри помещения и снаружи. Последний вариант предпочтительней — установка управляющего блока вне ванной исключает воздействие на него повышенной влажности. В этом случае допустимо применять электронный или механический терморегулятор с любой степенью защиты от попадания влаги.
Если снаружи комнаты управляющий элемент для ТП установить не представляется возможным, его располагают внутри
В этом случае при выборе оборудования обращают внимание на степень его защиты от воздействия влаги. Показатель IP — обязательная характеристика, которую присваивают электроприборам
Она указывает на защиту от прикосновений и попадания влаги. Для ванной применяют регуляторы с IP не ниже 21. Первая цифра означает, что в корпус прибора невозможно проникнуть предметом размером больше 12,5 мм, вторая — что устройство защищено от попадания вертикальных капель воды.
В случае расположения ванной и санузла рядом часто подключают теплый пол на одно регулирующее устройство. Для этого целесообразно установить двухзонную модель. В конструкции последней есть 2 датчика температуры, которые полноценно регулируют степень нагрева стяжки обеих комнат. Кроме того, монтаж системы в ванной комнате целесообразно выполнять через устройство защитного отключения (УЗО). Элемент обезопасит пользователя от поражения электрическим током в случае повреждения регулятора температуры.
Какой терморегулятор лучше купить
Любой из представленных номинантов регулятор температуры является элементом безопасности и защиты бытовой техники. А значит, вопрос выбора более чем актуальный. Критерии, по которым можно купить хороший терморегулятор уже были названы, а после сравнения лучших моделей экспертами были сделаны следующие выводы:
- Бренд с лучшей репутацией и качественной техподдержкой – DEVIreg Smart;
- Лучшая автоматизация с дистанционным управлением – Теплолюкс MCS 350;
- Самый долгий срок службы, заявленный производителем – Valtec угловой ½;
- Премиальное качество, популярный производитель – Ranco К-50 (0,8) L3392;
- Самообучение, лучший набор функций, защищенность – Terneo EG.
Какой из представленных вариантов приобретать – решение сугубо индивидуальное. Многое зависит от бюджета, предназначения, личных принципов оценки каждого потенциального пользователя. Обзор поможет сузить круг поиска самого хорошего термостата для бытовой, климатической техники.
Как проверить?
После установки терморегулятора, следует обязательно проверить систему на работоспособность.
Для этого нужно выполнить несколько простых действий:
Изначально переводим устройство на минимальную температуру. После этого нужно переключиться на максимум. Во время этого вы должны услышать своеобразный негромкий щелчок. Если он есть, то устройство работает исправно.
Если терморегулятор программируемый, тогда следует установить любую программу или указать последовательность включения механизма. После этого на протяжении дня следует просто следить за тем, как ведет себя теплый пол
Важно, чтобы все операции точно совпадали с настройками термостата.
Термоклапан – основной элемент водяного теплого пола
Устройство позволяет существенно упростить, а также оптимизировать работу системы отопления путем регулировки поступления горячей и холодной воды в трубопровод. Таким образом, термоклапан – это тот элемент, через который проходит теплоноситель. От его работоспособности, по сути, зависит микроклимат в доме.
Простой способ регулировки температуры теплого пола
Конструктивные особенности термоклапана:

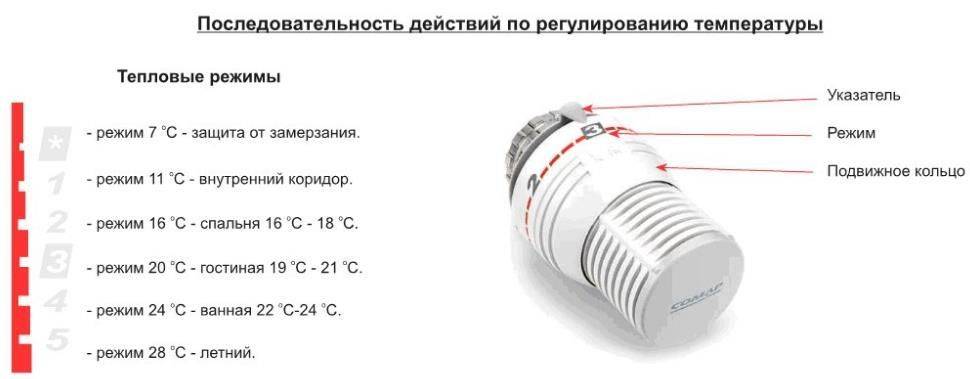

Термоголовка – это отдельный блок, который монтируется на шток вентиля. Эта деталь отвечает за регулировку температуры воздуха путем изменения положения буксы клапана;
Характеристика термоголовки от термоклапана
Виды
Терморегуляторы теплого пола различаются на:
- механические;
- электронные;
- программируемые.
Плюс есть модели с дистанционным управлением по Wi-fi со смартфона. В этом отношении данные приборы сильно похожи на термостат для газового котла, который в соответствующем исполнении также можно контролировать через интернет.
Виды терморегуляторов
Механический
Главные достоинства регулятора механического – дешевизна, простота конструкции и надежность. В нем отсутствует какая-либо электроника. На его корпусе есть только выключатель «ВКЛ/ВЫКЛ» и поворотное колесико для установки желаемой температуры.
Обычно такой термостат рассчитан на одну зону управления. Для большинства ситуаций его вполне достаточно. Но нередко «теплые полы» разбивают на несколько зон с разным нагревом (например, одна возле кровати или дивана, а вторая это остальная комната). Тогда подобному терморегулятору лучше предпочесть его более продвинутый электронный аналог с расширенным функционалом.
Механические
Чаще всего механический термостат устанавливают с электрическими теплыми полами. Он позволяет подключить систему нагревательных матов к сети 220 В напрямую через себя. При достижении заданных параметров такой прибор отключает электропитание, а при охлаждении помещения потом вновь соединяет цепь для подачи напряжения.

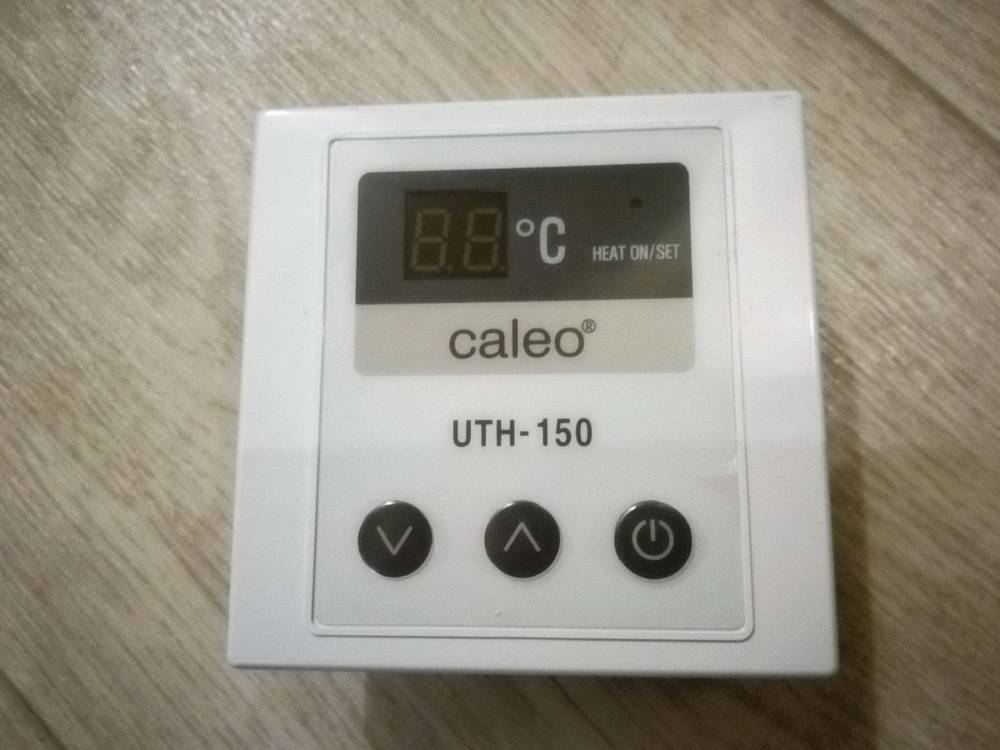

Электронный
Электронный терморегулятор теплого пола по функциям и схеме работы практически полностью повторяет первый вариант механический. Только он собран уже на основе контролирующей микросхемы и имеет дисплей. Модели этого вида могут быть рассчитаны на одну либо несколько зон управления. Если комната просторная и система обогрева занимает большую площадь, то выбирать для подключения к питанию и регулировки ТП стоит именно их.
Электронный
Разница в цене между электронным и механическим термостатом для одного и того же нагреваемого пола достигает 15–30%. Нет электроники, прибор стоит дешевле. А если есть микросхемы внутри, то он выходит дороже. При этом особых различий в плане использования между ними нет.
Единственный серьезный минус электронного устройства – сброс настроек при отключении электрического тока. Если «механика» после появления в сети напряжения начнет опять работать с выставленными изначально параметрами, то терморегулятор на микросхеме придется включать вручную. При этом между сбоем и приходом хозяев домой может пройти значительное время, в течение которого пол греться не будет.

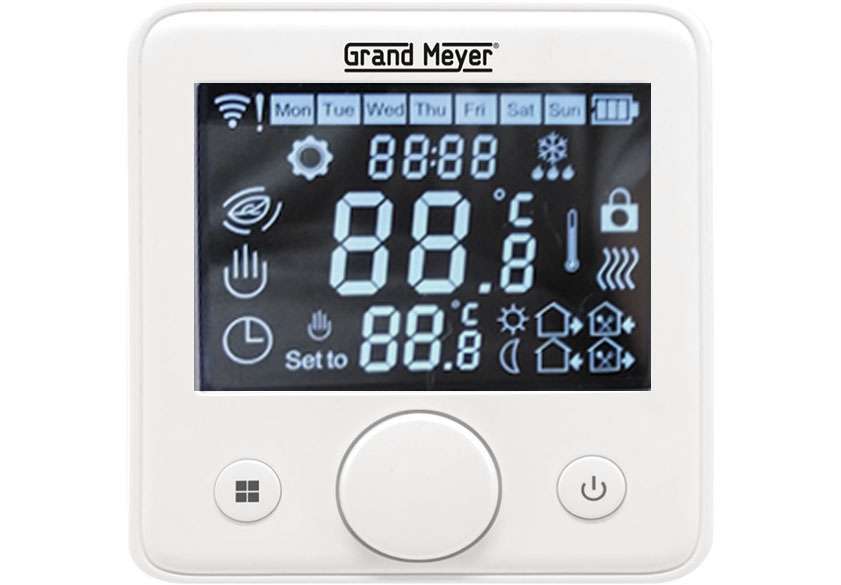

Программируемый
Если хочется максимально сэкономить на эксплуатации ТП, то подключать теплый пол следует через температурный регулятор программируемого типа. Это устройство работает также на микросхеме. Однако количество режимов работы и настроек здесь гораздо больше, нежели в обычном электроном приборе.
За расширенный функционал приходится платить дороже. И чем больше может такой термостат, тем выше его стоимость. Однако все затраты на него быстро окупаются за счет экономии электроэнергии или иного энергоносителя, используемого для нагрева пола.
Програмируемый терморегулятор
Подобные девайсы дают полный контроль над напольным отоплением. Если требуется повысить надежность работы бойлера на газу, то ставится источник бесперебойного питания для газового котла. А если есть желание добиться максимальной экономии при работе ТП, то надо подсоединять к нему программируемый терморегулятор.
С помощью разных программ можно для каждого времени суток задать свой рабочий режим. Ведь когда в доме никого нет, теплый пол можно ненадолго отключить или перевести на поддержание более низких температур.
С дистанционным управлением
Часть электронных и программируемых терморегуляторов предполагает возможность управления ими дистанционно. Такие устройства используются в системах типа «умный дом». Это наиболее продвинутые, функциональные и дорогие приборы контроля водяного или электрического теплого пола.
Дистанционный контроль облегчает управление
В качестве внешнего элемента управления применяются:
- пульты ДУ;
- смартфоны;
- компьютеры.
В остальном это обычные программируемые приборы.
Один терморегулятор на одно помещение
Каждый комплект теплого пола должен быть укомплектован терморегулятором для теплого пола — написано на каждой коробке теплого пола. Но это не совсем верно. Терморегулятор должен быть в каждом отдельном помещении, где есть теплый пол. И если у нас большое помещение и возникает необходимость положить несколько комплектов теплого пола, то их все можно подключить к одному терморегулятору. Главное соблюдать несколько правил:
- Удельная мощность (Вт/м²) всех комплектов теплого пола подключенных к одному терморегулятору должна быть одинаковой;
- Коммутационный ток терморегулятора 10А и 16А, что соответствует мощности 2200Вт и 3500Вт. Это значит, что для терморегулятора с током 10А нельзя подключать теплый пол мощностью больше 2,2кВт, а к терморегулятору с током 16А нельзя подключать нагрузку больше 3,5кВт.
Что делать если мощность теплого пола в одном помещении превышает допустимую мощность терморегулятора?
В такой ситуации есть 2 выхода:
- Необходимо взять столько терморегуляторов, чтобы нагрузка на каждый была меньше допустимой. Например, мощность теплого пола в одном помещении 6кВт, значит берем 2 терморегулятора с током 16А. Если мощность теплого пола 8кВт — берем 3 терморегулятора с током 16А и равномерно распределяем нагрузку на все 3 терморегулятора.
- Или, как говорилось ранее, можно взять один терморегулятор на одно большое помещение, а нагрузку подключить через контактор. При такой схеме подключения к терморегулятору можно подключить любую мощность теплых полов, надо только правильно подобрать контактор по мощности теплых полов.
Mondial Series W330
Фото:https://market.yandex.ru
Программируемый термоконтроллер для системы теплого пола с электрическим типом управления. Есть также возможность ручного управления. Автоматические данные вносятся на недельный период. Максимальная нагрузка составляет 3600 W. Для максимальной надежности и безопасности корпус выполнен из огнезащитного пластика. Заводские настройки температуры – 5-50 °С. Есть опция управления через Wi-Fi. Установка может быть как выносной, так и встроенной. Перед выпуском в продажу модель сертифицирована по стандартам CE, EAC.
Mondial Series W330 Wi-Fi терморегулятор (белый)
Достоинства:
- огнезащита
- ручное, дистанционное управление
- универсальность монтажа
- программирование разных режимов
- анти обледенение
- блокировка клавиатуры
Ключевые положения техники безопасности
Любые электромонтажные работы должны проводиться в строгом соответствии с техникой безопасности. Пренебрежение данными положениями грозит самыми неблагоприятными последствиями. Ключевые рекомендации следующие:
- перед началом работы обесточьте всю квартиру/дом либо непосредственно линию, выделенную для подсоединения термостата, если такая возможность присутствует;
- не включайте в электросеть разобранное устройство;
- не используйте регулятор при температуре выше +40 и ниже -5;
- не допускайте запыления термостата;
- не применяйте для чистки устройства разнообразные растворители. Использование в этих целях бензола также недопустимо;
- не занимайтесь ремонтом регулятора, не имея соответствующих навыков;
- не допускайте превышения значений мощности и тока выше указанных в инструкции производителя.
Особенности подключения термодатчиков
Все корпуса термодатчиков производители делают с учетом особенностей монтажа, как электрический выключатель накладной или встраиваемый в стену. Есть конструкции для внутренней проводки, которые монтируются с заглублением в стену, и накладной регулятор для наружной проводки.
Независимо от модели терморегулятора, к ним подключаются одинаковые по элементам схемы:
- электрическая сеть 220 В;
- термодатчики;
- греющий кабель или пленка;
- заземление.
Схема подключения терморегулятораМаркировка контактов терморегулятора
Обязательно нужно руководствоваться инструкциями, если не понятно – пригласить специалиста. При неправильном подключении дорогие сенсорные терморегуляторы могут выйти из строя.
Работа регулятора для водяного теплого пола
Регулятор температуры для теплого пола механически выполняет те же самые операции. Но делает это непрерывно, основываясь на показаниях датчиков температуры. В итоге малейшее ее изменение безотлагательно парируется незначительным поворотом вентиля, что исключает появление воздушных пробок в системе.
Возможных мест расположения датчиков температуры два. Одно из них – в бетонной стяжке пола рядом с трубами. При таком расположении регулятор стабилизирует температуру поверхности пола, поддерживая ее заданное значение.
Такой метод регулирования подходит для систем, где полы подогреваются дополнительно, а поддержания температуры воздуха в помещении используется отдельный контур с радиаторами отопления. Для мощных и протяженных систем обогрева пола этот метод неэффективен.
Если же отопление полов является единственным средством обогрева помещения, а также при значительном влиянии внешних факторов на ощущение комфорта от теплых полов, то используются терморегуляторы с датчиком температуры наружного воздуха. Поскольку он встроен в корпус регулятора, то к высоте установки устройства управления предъявляются определенные требования.
Датчик температуры воздуха используется в составе мощных систем отопления. Но следует учитывать, что подобная регулировка подразумевает отсутствие сильных потерь тепла.
В некоторых моделях используются оба метода контроля температуры: и пола, и воздуха в помещении. Приоритетным для регулятора являются показания комнатного датчика.
Практические советы по выбору и использованию
Чтобы быстрее выбрать подходящее устройство, не обязательно колесить по торговым точкам города. Удобнее использовать онлайн-каталоги крупных магазинов. Например, в «Аксиом Плюс» большой ассортимент терморегуляторов и удобный фильтр с исчерпывающими параметрами выбора: тип, способ установки, бренд, температурные интервалы, способ управления и комплектация (с датчиком или без), наличие дополнительных опций (функция недельного таймера или wi-fi регулировка).
Несколько советов от производителей:
- для комфортного подогрева в ванных и коридорах чаще используют с датчиком температуры пола.
- для полного обогрева понадобятся датчик температуры воздуха и датчик температуры пола (во многих по умолчанию установлена максимальная температура пола — например, 35 градусов, но значения можно переустановить).
Подводим итоги
От терморегулятора во многом зависит, насколько комфортно вам будет пользоваться системой «теплый пол», а также сколько электроэнергии будет расходоваться. Механические модели более дешевые, но возможностей у них намного меньше, чем у электронных: вы не сможете точно знать, какая в данный момент температура в помещении и у теплого пола, да и настраивать их работы по дням недели невозможно. Куда лучше программируемые терморегуляторы, однако они и стоят дороже. В нашем рейтинге представлены лучшие из имеющихся сегодня в продаже терморегуляторы – вам останется лишь определиться, какой из них подходит вам больше по внешнему виду, стоимости и функциям.
