Расчет теплого водяного пола

Как сделать расчет длины трубы и мощности теплого пола без калькулятора?

Чтобы создать в каждом конкретном помещении оптимально-комфортные условия, необходимо определить «потребность» тепла. Она рассчитывается в киловаттах. При этом расчет водяных теплых полов проводят по площади без калькулятора и сложных вычислений. Учитывают, что:

  • 1м3 объема пространства нуждается в 40 Ватт теплоты;
  • каждое окно в помещении добавляет к 100 Ватт, а дверь 200 Ватт (входная);
  • первые и последние этажи увеличивают расход тепла на теплый пол на 1.2-1.4 (коэффициенты компенсации).

Путем несложных вычислений эксперты подсчитали, что при раскладке труб с шагом 25 см каждый 1 м2 системы генерирует 82 Ватта тепла. Теперь зная, сколько трубы надо на 1м2 теплого пола, можно варьировать величину шага, чтобы достигнуть оптимальных условий. То есть при дистанции между витками в 15 см получают 101 Ватт, 10 см — соответственно, 117 Ватт. Чтобы вам было легче подсчитать тепловую мощность теплого пола на квадратный метр при использовании нестандартных шагов, мы приводим таблицу зависимости.

Как правильно рассчитать теплый водяной пол в доме

  1. Климатические характеристики места, где стоит ваш дом (по соответствующим таблицам).
  2. План помещения (можно эскиз).
  3. Перечень и толщина материалов, используемых в ограждающих конструкциях (стены, перекрытие и т.п.).
  4. Тип остекления в помещении, где будут проводиться работы, так как это основной источник теплопотерь.
  5. Какую температуру в помещении вы планируете обеспечить.
  6. Тип напольного покрытия.
  7. Теплоизоляция полов (материал и толщина), а также бетонной стяжки.
  8. Стационарно расположенная мебель (газовая плита, шкаф-купе и т.п.).

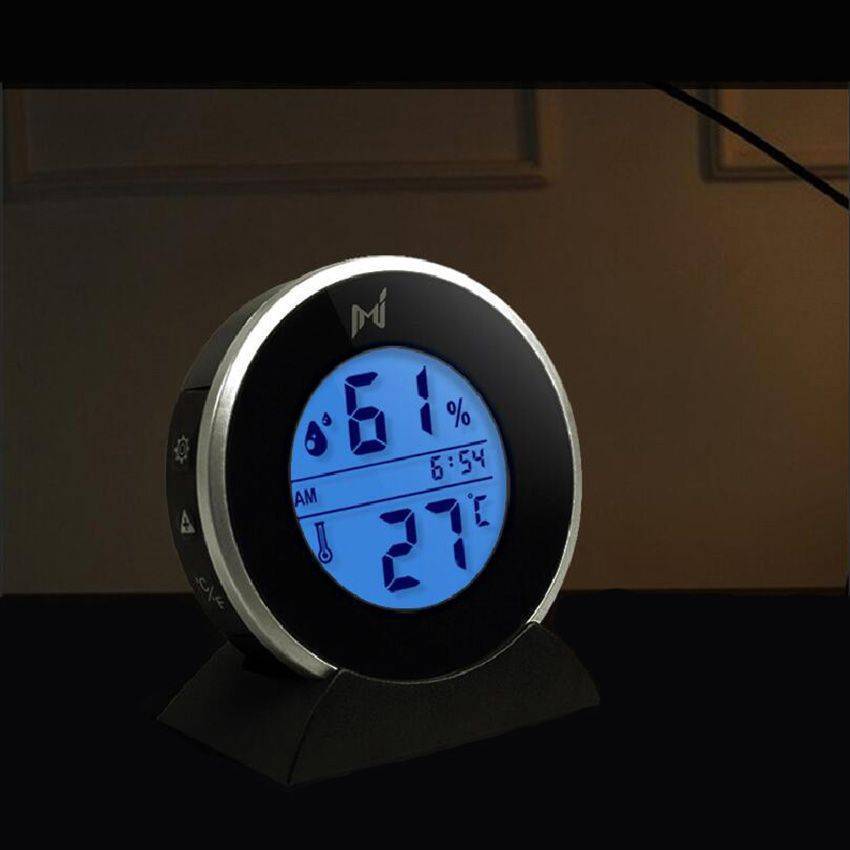

В зависимости от назначения вашего помещения необходимо ориентироваться на максимально допустимую температуру, определённую СНиП:

  • Рабочие комнаты – 21 – 27 град;
  • Жилые – 29 град;
  • Коридор – 30 град;
  • Ванная комната – 33 град.

Требования к температуре теплоносителя

Температура поступающего в тёплые полы теплоносителя 40 – 55 град. (max 60). Перепад между подачей и обраткой не должен выходить за диапазон 5 – 15 градусов.

Объясняется это тем, что при значении менее 5 град. расход теплоносителя значительно увеличивается, приводя к существенным потерям напора. А при значениях выше 15 град. получаем чувствительный перепад температур на поверхности полов.

Выбор отопительных труб и расчет их длины

Расчёт труб для водяного пола в одной петле (контуре) проводится с учётом их выбранного диаметра и составляет при диаметрах:

  • 16 мм – до 90 м;
  • 17 мм – до 100 м;
  • 20 мм – до 120 м.

Разброс по длине определяется разными показателями тепловой нагрузки и гидравлического сопротивления. Расчёт монтажа водяных тёплых полов показывает, что в небольших помещениях обогрев выполняется одним уложенным контуром. В больших – двумя и более (чтобы не превысить максимально разрешённую длин труб).

В последнем случае необходимо стремиться к тому, чтобы длина всех укладываемых контуров была примерно одинаковой. (Под длиной понимается вся труба, считая от коллектора), с максимальным разбросом до 10 м.

Задаваемый шаг раскладки

Расчёт тёплого водяного пола своими руками предусматривает выбор величины шага, который определяется тепловой нагрузкой, длиной контура и ещё целым рядом параметров.

  • Если речь идёт о краевых зонах, то шаг принимается равным 10 – 15 см. При этом стандартом определено, что к указанной зоне относится до 6 рядов;
  • Санузел (все варианты) – шаг 150 мм;
  • Зоны, относящиеся к центральным – 20 – 30 см.

Подбор диаметра

Расчёт трубы для тёплого водяного пола начинается с выбора диаметра. Оптимальным диаметром для помещений жилых, площадь которых составляет более 50 кв. м является 16 мм. В частном доме это обеспечивает наиболее приемлемое соотношение трёх базовых показателей: цена / простота монтажа / объём потребного теплоносителя.

Достаточно часто применяют 18 мм трубы. Но существенной разницы в качестве работы обустроенной системы это не даёт, а расходы на приобретение материалов возрастают многократно.

Расчёт тёплого водяного пола свидетельствует о том, что трубы в 20 мм принимают гораздо больше теплоносителя, что автоматически требует использования более мощного источника его прогрева. А согнуть такую трубу с шагом даже в 150 мм практически невозможно. Увеличение шага снижает количество тепла на единицу площади.

Рассчитываем трубы

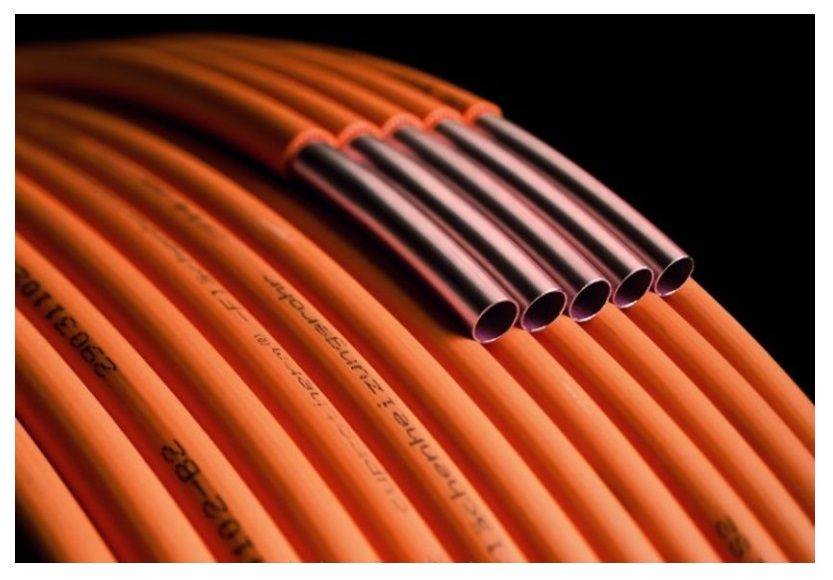

Для теплых полов используются следующие виды труб (более подробно о трубах для теплого водяного пола):

  • металлопластик – экономичный, экологически безопасный вариант. В конструкции теплых полов используется чаще всего;
  • полипропилен. Трубы дешевые, хорошие эксплуатационные качества. Минус: большой радиус изгиба. При укладке змейкой трубы сечением 2 см расстояние между соседними витками превысит требуемый максимум 30 см;
  • сшитый полиэтилен. Эксплуатационные свойства хорошие. Минусы: цена выше чем у двух предыдущих материалов; трубы слишком мягкие и гибкие, укладывать сложнее и дольше;
  • медь. Прочный, стойкий к коррозии вариант. Труба хорошо гнется, можно уложить весь контур цельным куском, нет необходимости в сваривании участков. Минусы – дорого; медный пол сложно уложить дилетанту.

Сечение трубы обычно выбирают 16 миллиметров. При этом труба прогревает около 10 сантиметров с обеих сторон.

При расчете труб для водяного теплого пола следует учитывать: это не электрический кабель, который по всей протяженности греет одинаково. По мере удаления от котла теплоноситель остывает.

На эффективность контура влияет и гидравлическое сопротивление. Этим определяется максимально допустимая длина контура (100 метров).

Предпочтительная схема укладки – спираль. При укладке змейкой учитывайте, что дальняя от коллектора часть контура будет греться хуже, чем ближняя. Компромиссный вариант – змейка угловая: труба поворачивает в обратном направлении после прохождения не одной стены, а двух, включая угол. При этой схеме первый виток следует располагать в самом холодном углу.

Независимо от размера комнат в каждой выполняют собственный контур. В первую очередь это касается помещений с различным температурным режимом (например, жилая комната и веранда будут отапливаться по-разному).

Требования к водяному контуру

  • трубу кладут на расстоянии от стены до 25 сантиметров (не меньше 8).
  • разница между длинами соседних витков – не больше 15 метров;
  • длина контура – до 100 метров, обогреваемая площадь – до 20 квадратов. Если комната больше, укладывают 2, 3 и т.д. контуров;
  • минимальное давление в коллекторе – 20 килопаскалей;
  • расход воды в контуре – от 0,03 до 0,07 литров в секунду.

Расчет шага укладки водяного теплого пола осуществляется в зависимости от климата в районе и особенностей помещения. В любом случае шаг между витками должен быть не больше 30 сантиметров. Около 15 см, если температура зимой до -22, 10 сантиметров – если ниже. В местах наибольших теплопотерь шаг меньше.

Шаг укладки и расчет контуров водяного теплого пола – взаимозависимые характеристики. При шаге в 15 см максимальная площадь, которую обогревает контур – 12 метров, при 20 – 16, при 25 – 20, при 30 – 24. Расчет длины теплого водяного пола выполняется по формуле:

где S – обогреваемая площадь в кв. м, a – шаг укладки, 1,1 – десятипроцентный запас на повороты. К полученной цифре следует добавить 4 метра (по два на подключение прямой трубы и обратки к коллектору).

Для каждого контура эта цифра считается отдельно. Контур желательно выполнить единой трубой. Суммарная длина труб – это сумма длин контуров.

Расчёты требуемой воды

Для того чтобы не ошибиться при подсчетах, нужно учесть целый ряд показателей, включая такие как длина контура водяного теплого пола, а также:

  • Диаметр используемой трубы от одной границы до другой, так как интересно именно внутреннее пространство (лучший вариант – использовать 2 см диаметр).
  • Расстояние от стены до труб, которое должно укладываться в диапазон от 20 до 30 см. Лучше всего ограничиться 20 см.

устройства водяного теплого пола

  • Для создания основы трубопровода будет задействовано около 15 труб. Кроме того, останется еще лишний промежуток в 10 см около стен, который будет необходим для увеличения данного расстояния на 5 см с каждой стороны.
  • Рассматривая расстояние от участка с коллектором до трубопровода, то получится расстояние в 40 см. Оно превышает первоначальные 20 см потому, что необходимо смонтировать канал отводки воды, который также займет 20 см.

Данные для расчёта

От величины шага укладки контура зависит уровень подогрева

Шаг, с которым укладывается контур, составляет от 100 до 300 мм. Величина шага регулирует уровень подогрева. Теплоотдача теплого пола при маленьком шаге будет высокой, а при большом – низкой. Расстояние между трубками более 300 мм делать не рекомендуется, так как пол будет прогреваться не равномерно. Менее 100 мм не позволит сама трубка. При большом изгибе она может переломиться.

Расход трубы в зависимости от шага представлен в таблице.

ШагКол-во трубы на 1 м2
1100 мм.10 п. м.
2150 мм.6,7 п. м.
3200 мм.5 п. м.
4250 мм.4 п. м.
5300 мм.3,4 п. м.

Трубы теплого пола бывают разных диаметров. В зависимости от величины данного параметра подбирается длина всей системы.

Для труб диметром 2 см максимальная длина трубы не должна превышать 120 м.

При использовании труб меньшего диаметра максимально допустимый метраж будет снижаться.

Так, трубопровод диаметром 1,6 см будет иметь максимальную длину только 100 м. Расчет длины трубы для теплого пола необходимо производить с учётом шага и сечения трубопровода.

Перед тем, как рассчитать водяной теплоноситель, необходимо определить, какой уровень температуры в помещении будет оптимальным. Температуру поверхности пола рекомендуется рассчитывать в пределах от 27 до 35°С в зависимости от вида покрытия и назначения помещения.

Так, для полов из паркета или ламината подходит температура 27°С. При устройстве покрытий из кафеля в ванной комнате или на кухне можно сделать температуру пола порядка 33°С. Покрытие с самой высокой температурой 35°С рекомендуется укладывать по периметру наружных стен. В жилой комнате температура напольного покрытия должна быть 29°С.

Расчет теплого пола невозможен без определения теплопотерь. При этом учитываются такие параметры, как:

  • высота этажа;
  • планируемый уровень температуры пола;
  • климатические параметры региона проживания;
  • размеры периметра, высоты и площади помещения;
  • наличие и мощность существующих источников отопления;
  • качественный состав материалов, из которых выполнены внешние ограждающие конструкции дома.

Следует знать, что передача тепла от нагревательного элемента через стяжку пола не проходит без потерь, поэтому теплоносителя должна быть на 10-15°С выше, чем та температура покрытия, которая необходима в итоге.

Расчет стоимости

Ориентировочный расчет стоимости водяного теплого пола для дома с активной площадью подогрева 100 м2:

  • Упаковка экструдированного пенополистирола Пеноплэкс толщиной 5 см стоит примерно 1150 рублей. Площадь материала в ней 5,04 м2, значит нам понадобится 20 упаковок утеплителя, итого 23000 рублей.
  • Армированная сетка 15*15 см, из прутков 5 мм стоит 53 рубля за квадратный метр, значит всего на армирование у нас уйдет 5300 руб.
  • Рулон полиэтиленовой гидроизоляции 200 мкм имеет площадь 300 кв. м., и стоит 3800 рублей.
  • Цена на метр металлопластиковой трубы – 40 рублей. При укладке с шагом 15 см, расход составит 6,7 погонных метра на квадрат, итого нам потребуется 670 метров трубы стоимостью 26800р. Плюс дополнительный запас на подвод контуров к коллектору.
  • Демпферную ленту для экономии сделаем своими руками из вспененного полиэтилена, потребуется около 30 квадратных метров. Цена полиэтиленовой подложки толщиной 8 мм составляет примерно 22 рубля за квадрат, итого 660 р.
  • 2 коллектора от Valtec на 7 контуров обойдутся в 3200 р.
  • 14 фитингов для подключения труб к коллектору будут стоить 1610 р.
  • Готовый смесительный узел с насосом на 7 контуров стоит 14500 р.
  • Плюс прибавим сюда дополнительные расходы на крепеж (саморезы, нейлоновые стяжки) +1000 р.
  • Итого материалы обойдутся вам в 79870 рублей, без учета покупки котла.

Стоимостной расчет теплых водяных полов показан на фото

Стоимость стяжки для пола вместе с работой из пескобетона толщиной 6 см составляет примерно 480 рублей за метр, итого +48000 руб.

Если вы будете нанимать мастеров, дополнительно нужно учесть стоимость укладки труб, изоляции, сетки и испытания системы. Итоговая стоимость монтажа системы под ключ составит примерно 1500 рублей за квадратный метр.

Формула расчета

Если чувствуете в себе уверенность и готовы рассчитать мощность водяного теплого пола, то следуйте алгоритму:

  1. Найдите произведение площади обогреваемого помещения (в метрах квадратных) и разницы температур входящего и выходящего термоносителя (в градусах).
  2. Учтите эмпирические коэффициенты для вашего материала труб и материала полового покрытия (дерево, ламинат, плитка).
  3. Принципиально, чтобы теплоотдача не увеличивала теплопотери более чем на 25%. В противном случае придется произвести перерасчет для другого диаметра труб и характера их укладки.
  4. Выполните расчеты, учитывая, что показатель мощности равен диаметру выбранных труб, умноженному на коэффициент эффективности системы.

Для экономии времени и исключения грубых ошибок рекомендуется воспользоваться электронными калькуляторами расчета водяного пола.

Грамотный предварительный расчет мощности теплого пола на 1 м2 водяного нагрева сэкономит вам массу средств и нервов, а достигнутый результат будет радовать на протяжении многих лет.

Видео: расчёт системы отопления программой Валтекс

Экономьте время: отборные статьи каждую неделю по почте

Теплый водяной пол с теплоносителем от газового котла – самая экономичная система отопления загородного дома.

При правильном расчете теплого водяного пола и надлежащем утеплении дома водяной пол будет существенно превосходить по эффективности радиаторы.

Хотя в районах с суровым климатом устанавливают и радиаторы тоже.

При расчете теплых полов водяного отопления учитывается площадь комнаты, характеристики дома (материал, из которого он изготовлен, особенности утепления, конструктивные особенности окон), желательная температура пола, а также вид напольного покрытия.

Например, если покрытие будет выполняться из строганной доски, потребуется большая мощность системы, т.к. древесина очень плохо проводит тепло (подробно о том как сделать теплые водяные полы на деревянный пол).

Расчет на специальных программах

Существование таких программ, немного упрощает процесс выбора конструкции теплых водяных полов. Как нужно работать с ними?

Вначале в программе заполняются все данные о помещении и предполагаемом материале изделий для контура, который вы решили использовать. Программа самостоятельно выдаст вам необходимую длину и шаг трубы.

На этом этапе определяются следующие параметры:

  • Необходимая длина всего контура.
  • Правильное распределение тепловой энергии по всей поверхности пола.
  • Пределы максимальной тепловой нагрузки, которую сможет обеспечить система.

Совет. Если ввиду каких-то причин вам понадобится сделать больше шаг трубопровода, то одновременно следует и позаботиться об увеличении температуры теплоносителя. Допустимый показатель шага 5–60 см, наиболее часто трубы укладывают с шагом в 15–30 см, используя как переменный, так и постоянный шаг.

Общие данные для расчета

Типичная схема теплого водяного пола состоит из одного или нескольких коллекторных узлов, которые распределяют теплоноситель по отдельным контурам – трубам. У пользователя есть возможность регулирования температуры с помощью термостатов (электронных, механических) и смесительного узла. Последний влияет на общую температуру воды в трубах.

Для правильного расчета необходимо знать тепловую отдачу системы, максимальную протяженность каждого трубопровода, вид напольного покрытия. Дополнительно учитываются тепловые потери в помещениях.

Площадь покрытия трубами

Первый этап – узнать площадь покрытия трубами. Для этого необходимо сделать схему расположения контуров для каждой комнаты. На ней отмечается расположение предметов интерьера, мебели

Важно правильно выбрать место установки распределительного коллектора. Он должен находиться так, чтобы протяженность каждого контура была примерно одинаковой

Что нужно учитывать при расчете площади покрытия трубами теплого водяного пола:

Минимальный отступ от стен – 100 мм. Но лучше выбрать 150-200 мм.
Мебель

Не обращаем внимание на ее текущее или будущее положение, делаем контур по всей площади помещения. Исключение – возможное негативное температурное влияние на мебель.
Кухонный гарнитур

Под ним укладка не обязательна. Можно положить трубы, но с большим шагом – 20-30 см.

Рассчитав точную площадь покрытия можно делать схему укладки. Но перед этим необходимо правильно подобрать диаметр  трубопроводов и температурный режим. На эти параметры влияет тип напольного покрытия – его толщина, теплопроводность.

Вид напольного покрытия

Главная задача напольного покрытия – обеспечение хорошей теплопроводности (ТП) и защита системы отопления от повреждений. Тепло от горячей воды должно передаваться воздуху в помещении с минимальными потерями. Второй фактор – отражение тепловых волн. Это может привести к перегреву чистовой подложки пола, что скажется на ее эксплуатационных свойствах.

Какие напольное покрытие рекомендуется использовать для систем теплого пола.

  1. Кафельная плитка, ТП – 1,05 Вт/м*К. Она будет быстро нагреваться, но и остывать тоже. Для нее тепловые потери отопления минимальные.
  2. Линолеум, ТП – 0,2 Вт/м*К. Относительно хороший изолирующий материал, но укладывается только на жесткое основание. Нужна цементная стяжка или деревянная основа. При длительном тепловом воздействии может разрушаться. Но есть специальные термостойкие модели.
  3. Паркетная доска, ТП – 0,15 Вт/м*К. Для теплого пола нужно выбирать специальные виды, которые не деформируются из-за тепла. Дополнительно для укладки используется выравнивающая подложка. Она же частично выполняет функции теплоизолятора.

Обычно любое напольное покрытие состоит из слоев нескольких материалов. На черновую поверхность укладывается гидроизолирующая пленка, затем утеплитель. Поверх него монтируются трубы теплого водяного пола. И только после этого выполняется монтаж чистового покрытия. При расчете температурного режима системы используется значение теплопроводности последнего материала, расположенного поверх тепловой магистрали.

Расчет необходимого количества труб

Для устройства пола с водяным обогревом выбирают разные методы укладки труб, отличающиеся формой: змейка трех видов — собственно змейка, угловая, двойная и улитка. В  одном смонтированном контуре моет встречаться комбинация разных форм. Иногда для центральной зоны пола выбирают «улитку» а для краев — однин из видов «змейки».

«Улитка» — рациональный выбор для объемных помещений с простой геометрией. В помещениях сильно вытянутых или имеющих сложные очертание лучше применить «змейку»

Дистанцию между трубами называют шагом. Выбирая этот параметр нужно удовлетворить 2 требования: ступня ноги не должна чувствовать разницы температуры на отдельных зонах пола, а использовать трубы нужно максимально эффективно. Для пограничных зон пола рекомендуют применять шаг в 100 мм. На остальных участках можно сделать выбор шага в пределах от 150 до 300 мм.

Важное значение имеет теплоизоляция пола. На первом этаже ее толщина должна достигать минимум 100 мм

Для этой цели используют минвату или экструзивный пенополистирол

Для подсчета длины трубы есть простая формула:

L = S / N х 1,1

В ней фигурирует площадь контура (S), шаг (N),10% запас на изгибы (1,1). К итоговому значению добавляют отрезок трубы, проложенной от коллектора до разводки теплого контура как на обратке, так и на подаче.

Ознакомьтесь с примером расчета метража трубы для теплого пола, занимающего площадь 10 м². Коллектор удален от пола на 6 м, а труба уложена с шагом 0,15 м. Решение задачи простое: 10/0, 15 х 1,1 + (6 х 2) = 85,3 м. Используя металлопластиковые трубы длиной до 100 м, чаще всего выбирают диаметр 16 или 20 мм. При длине трубы 120-125 м сечение ее должно равняться 20 мм².

Одноконтурная конструкция подходит только для помещения с небольшой площадью. Пол в больших комнатах делят на несколько контуров в соотношении 1:2, обозначающем, что длина конструкции должна превышать ширину в 2 раза.

Вычисленное ранее значение — это протяженность трубы для пола в целом, но для полноты картины нужно выделить длину отдельного контура. На этот параметр влияет гидравлическое сопротивление контура, определяемое диаметром выбранных труб и объемом воды подаваемой в единицу времени. Если этими факторами пренебречь, потери давления будут настолько большими, что никакой насос не заставит теплоноситель циркулировать.

Если длина трубы на отрезке коллектор-разводка пола превышает 15 м, специалисты рекомендуют приплюсовать к табличным значениям 2 м²

Контуры одной длины — это случай идеальный, но на практике встречающийся нечасто, т.к площади помещений разного предназначения очень отличается и приводить длину контуров к одному значению просто нецелесообразно. Профессионалы допускают разницу в длине труб от 30 до 40%.

Величиной диаметра коллектора и пропускной способностью узла смешения определяется допустимое число петель, подключенных к нему. В паспорте на узел смешения всегда можно найти величину тепловой нагрузки, на которую он рассчитан. Допустим, коэффициент пропускной способности (Kvs) равен 2,23 м3/ч. При таком коэффициенте определенные модели насоса выдерживают нагрузку от 10 до 15 т. Вт.

Чтобы определить количество контуров нужно вычислить тепловую нагрузку каждого. Если площадь, занимаемая теплым полом, равняется 10 м², а теплоотдача 1 м² составляет 80 Вт, то 10 х 80 = 800 Вт. Отсюда, узел смешения сможет обеспечить 15 000/800 = 18,8 помещений или контуров площадью по 10 м².

Эти показатели максимальные, и применить их можно только теоретически, а в действительности цифру нужно уменьшить минимум на 2, тогда 18 – 2 = 16 контуров. Нужно при подборе коллектора смотреть, есть ли у него такое количество выводов.

Проверка правильности подбора диаметра труб

Чтобы проверить, правильно ли было подобрано сечение труб, можно воспользоваться формулой:

υ = 4 х Q х 10ᶾ/n х d²

Когда скорость соответствует найденному значению, сечение труб выбрано верно. Нормативные документы допускают скорость максимум 3 м/сек. при диаметре до 0,25 м, но оптимальным значением является 0,8 м/сек. т.к. при росте ее величины повышается шумовой эффект в трубопроводе.

Конструкционные особенности: миф о фольге

Трубы «теплого пола» необходимо укладывать на слой теплоизоляции. При этом лучше всего использовать фирменный утеплитель. Часто в качестве него используется пенополистирол. В случае, если система укладывается на плиту межэтажного перекрытия, то толщина листа утеплителя должна составлять 30 мм. При монтаже непосредственно на грунт, желательно увеличить этот параметр до 50 мм.

Существует миф о том, что для снижения теплопотерь необходима еще укладка в основание фольгированного пенофола. Это является заблуждением, ведь в конструкции «теплого пола» все слои плотно прижаты друг к другу, следовательно, тепло передается за счет теплопроводности, а не излучения. В то же время, важна отстенная изоляция по периметру помещения, для ликвидации мостиков холода.

Заказчики часто интересуются тем, какой толщины должна быть стяжка над трубой «теплого пола». Отвечу, что оптимальный вариант – 50 мм плюс напольное покрытие (плитка, ламинат, ковролин, линолеум или паркет). При укладке стяжки вручную – а это наиболее распространенный в нашей стране способ – желательно использовать качественные материалы: цемент марки М400, чистый речной песок, можно добавить мелкий щебень (фракция до 10 мм, не гран отсев, поскольку в нем много пыли). Соотношение указанных компонентов – 1:3:3.

Производим расчеты

Чтобы рассчитать количество или метраж необходимых труб, необходимо сначала выбрать подходящую схему укладки. Самыми распространенными считаются «змейка» и «спираль».

Схемы укладки

Первый вариант может иметь две разновидности. В первом случае труба укладывается змейкой.

Обратите внимание! «Змейка» позволяет немного сэкономить на трубах, но при этом нагрев комнаты будет неравномерным. Сначала нагреется пол с одной стороны, и постепенно тепло будет продвигаться дальше. К тому же вода, продвигаясь по трубам, будет остывать

Это значит, что с одной стороны пол будет всегда чуть прохладнее

К тому же вода, продвигаясь по трубам, будет остывать. Это значит, что с одной стороны пол будет всегда чуть прохладнее.

Змейка

Более эффективная укладка – это двойная спираль. В этом случае трубы укладываются парой, та по которой поступает горячая вода, и та по которой будет отводиться остывший теплоноситель. Такой способ позволяет нагревать пол по всей комнате до одинаковых температур.

Обратите внимание! При укладке труб по системе «спираль» нагрев комнаты будет происходить с ее краев к середине. Такой метод считается наиболее эффективным

Спираль

Какой бы способ не был выбран, чтобы правильно рассчитать метраж необходимых труб, нужно начертить схему. На бумаге в масштабе рисуется будущая система. Наносятся контуры комнаты и линии, по которым в дальнейшем будут укладываться трубы. При этом нужно учитывать расположение крупных элементов мебели, под ними укладывать теплый пол не рекомендуется. Также стоит учесть, что укладывать трубы нужно с отступом от стен не менее 20 см.

Для правильного расчета необходимо знать еще один параметр – это расстояние между трубами или шаг. Этот параметр будет зависеть от диаметра и теплопроводности труб, а также от температуры подаваемого теплоносителя. Первые два показателя можно узнать в магазине, где будут приобретаться трубы. Второй показатель будет зависеть от используемого котла. Также выбор шага определяется от необходимой температуры в комнате. Если нужно чтобы было значительно теплее, то шаг делается меньше, и наоборот.

Расчет

Делая расчеты, нельзя забывать о том, что длина одного контура не должна превышать 60‒70 метров. В противном случае эффективность системы значительно снизится.

Обратите внимание! Если площадь комнаты довольно большая, и метраж труб будет больше 70 метров, то требуется создать дополнительные контуры (один или два, в зависимости от площади). Лучше, чтобы они были одинаковой длины

Комбинированная укладка

Сделав правильный чертеж будущей системы (с учетом отступа от стен и будущей расстановки крупных элементов мебели), можно точно рассчитать необходимое количество труб. Но всегда стоит брать с запасом. При любой работе неизбежны небольшие недочеты и огрехи. Лучше сделать десятипроцентный запас, чем затем бегать по магазинам в поисках подходящей трубы.

Данные для расчётов

Расчёты и проектирование базируются на нескольких характеристиках помещения, а также выборе варианта отопления — основное или дополнительное. Немаловажными показателями являются тип, конфигурация и площадь помещения, в котором запланирован монтаж такого вида отопительной системы. К оптимальному варианту относится использование поэтажного плана с указанием всех необходимых для расчётов параметров и размеров. Допускается самостоятельное выполнение максимально точных замеров.

График расчета теплого пола

Чтобы определиться с величиной теплопотерь, потребуется наличие следующих данных:

  • тип материалов, использованных в процессе строительства;
  • вариант остекления, включая тип профиля и стеклопакета;
  • температурные показатели в регионе проживания;
  • использование дополнительных источников обогрева;
  • точные размеры площади помещения;
  • предполагаемый температурный режим в помещении;
  • высота этажа.

Кроме того, учитывается толщина и изоляция пола, а также вид предполагаемого к использованию напольного покрытия, что оказывает непосредственное влияние на эффективность всей отопительной системы.

При выполнении расчётов следует принимать во внимание желаемую для обустраиваемого помещения температуру. Расход трубы теплого пола в зависимости от шага петли

Расход трубы теплого пола в зависимости от шага петли

Шаг, ммРасход трубы на 1 м2, м п.
10010
1506,7
2005
2504
3003,4

Из чего складывается цена

Стоимость теплых полов существенно варьируется, так как существует много вариантов их устройства. Однако необходимо понимать, из чего складывается конечная цена.

Совокупные затраты на обогревательные системы теплых полов за пятилетку

  • Основные компоненты в виде труб, электрических кабелей, матов, регуляторов и пленочных фрагментов.
  • Отражающий материал, укладывающийся под тепловой источник.
  • Устройство стяжки или другого основания.
  • Напольное покрытие, выступающее в качестве финишной отделки помещения.

Устройство системы в деревянном доме без цементно-песчаной стяжки

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
