Водяной теплый пол без бетонной стяжки — разбираем суть

Расчёт и выбор материалов

По правилам, водяной тёплый пол в частном доме должен эксплуатироваться несколько десятков лет, поэтому к  выбору комплектующих нужно подходить со всей ответственностью.

Не следует чрезмерно экономить на материале, покупая не дорогой и не высокого качества. Предпочтение необходимо отдавать изделиям с большим сроком службы, ведь конструкцию залитую бетоном сложно ремонтировать.

Выбираем трубы

При установке водяных систем своими руками, чаще используются трубы из сшитого полиэтилена марки PE-X и PERT. Плюс изделий PE-Xа — обладают большой плотностью сшивки, что обеспечивает эффект памяти.

То есть, контур растянутый или деформированный под воздействием нагретого теплоносителя способен принимать изначальную форму. Кроме того, данная модель оснащена аксиальными фитингами, поэтому её можно смело замуровывать под бетонную стяжку.

А вот продукция PERT имеет цанговые фитинги, что говорит о допустимости монтажа только «сухим» способом. Поэтому, эти трубы рекомендованы лишь при заливке стяжкой цельного отрезка изделия, когда фитинги располагаются в местах крепления контура к коллектору.

Многих привлекают полипропиленовые трубы, так как имеют не высокую стоимость, но нередко они бывают низкого качества, поэтому специалисты их не рекомендуют.

Хороший вариант — медные, они долговечны и обладают высокой теплоотдачей, но стоимость их достаточно высокая. А вот металлопластиковые трубы — это отличное соотношение цены и качества. На них не образуется коррозия, имеют небольшой вес и просты в монтаже, так как легко гнутся.

Если необходима повышенная изоляция, то лучше применять изделие с внутренним покрытием из поливинилэтилена.

Для водяных отопительных устройств на бетонный пол, трубы должны иметь толщину стен 2 мм, а диаметр 16, 17, 20 мм. Эти данные можно найти на самих изделиях.

Выбирая контур, следует отдавать предпочтение проверенным и известным производителям: Rehau и Valtec, Tece, KAN, Uponor. Кроме того, при покупке в обязательном порядке проверяется наличие сертификата соответствия на товар.

Необходимо, также приобрести хомуты, которыми нагревательный элемент будет крепиться к бетонному основанию. В случаи, если в качестве утеплителя будут использоваться маты с бобышками, то потребность в них отпадает.

Читайте подробную статью как правильно выбрать трубы для системы теплых полов.

 Утеплитель

Теплоизоляционный материал является важным слоем тёплого пола. Он предназначен отделять тепло, которое выделяют трубы, от бетонной основы и направлять его вверх. Рекомендованы подложки из:

• фольгированного полиэтилена — особенно для полов с минимальной толщиной;
• профильных полистирольных  мат — лучше брать изделие с выступами для укладки труб и наличием замков для фиксации листов между собой — это облегчит процесс монтажа;
• пенополистирольных экструдированных плит — они имеют повышенную прочность и хороший уровень теплоизоляции.

Минеральная вата не рекомендуется для размещения в «пироге» пола с обогревом уложенного «мокрым» способом, так как она впитывает часть влаги из раствора.

К сведению! Толщина теплоизоляционного материала зависит от характеристики помещения.

На первом этаже теплоизоляционный слой должен быть толще. В среднем, размер при укладке по грунту — 10 см, над неотапливаемым подвалом — 5 см, над тёплым помещением — 3 см.

Кроме того, потребуется купить крепёжные изделия, с помощью которых будет фиксироваться утеплитель к полу (дюбеля).

Комплектующие для коллектора

Коллекторно-смесительный узел является центром всей конструкции, в нём распределяется и направляется в магистраль теплоноситель. Помимо этого, с его помощью производится контроль за работой устройства и регулировка температурного режима.

Коллекторы не продаются в полном комплекте, поэтому потребуется покупать комплектующие по отдельности. Лучше довериться специалисту, но если вы решили сделать это самостоятельно, то следует помнить, что нужны следующие детали узла:

• коллекторы с настроечными клапанами;
• фитинги для присоединения контура — они подбираются индивидуально;
• воздухоотводчики автоматического типа;
• кронштейны для крепления устройства к стенке;
• дренажные сливные краны;
• шкаф из металла;
• смесительная ёмкость и насос для обеспечения циркуляции теплоносителя;
• термометр для определения температурного уровня.

Правильно подобранные детали коллекторного узла способствуют эффективному функционированию устройства.

Кроме этого, для обустройства тёплого пола потребуется запастись цементом, песком, пластификаторами для приготовления бетонного раствора, демпферной лентой размером 100 — 150 мм в ширину и армирующей сеткой.

Рекомендуемая толщина стяжки пола

Высота правильно залитой стяжки имеет один размер по всему периметру. От неё зависит эффективность работы отопительного устройства и равномерность прогревания пола. Предлагаем узнать оптимальную , минимальную и максимальную толщину стяжки для водяного теплого пола.

Высота стяжки определяется спецификой помещения, в квартирах — от 5 до 8 см, на промышленных объектах — 10 см. При этом, под контуром слой делается минимум 1 см, а над трубами 3 см.

Помимо этого, на правильность определения толщины оказывают влияние такие моменты:

• при использовании обычного цементно-песчаного состава, минимальная толщина над отопительной системой 5 см;
• если заливка производится с пластификаторами, толщина её над элементом нагрева может быть меньше 5 см, но не менее 3;
• при монтаже конструкции с использованием армирующей сетки, допустима толщина 2 — 2,5 см, без неё не менее 3 см.

Сухая стяжка

Устраивается посредством специальных сыпучих составов или материалов поверх материала гидроизоляции. Одновременно выполняет функции утеплителя.

По сравнению с классической стяжкой, имеет свои достоинства и недостатки:

Плюсы

Минусы

Не требует наличия специальных строительных навыков при устройстве; Нет ограничения по времени в процессе засыпки, можно остановиться на любом этапе. Жидкий же раствор необходимо залить за один прием; Моментальная готовность к дальнейшему проведению работ, нет необходимости ждать высыхания 28 дней; Чаще другого, при устройстве используется керамзит, который является отличным теплоизолятором; В слой засыпки можно «спрятать» технические коммуникации и электропроводку.

Сухая засыпка — отличное место для размножения грызунов и насекомых. В случае протечки, вода пропитывается в сухой слой, что приводит к образованию грибка и плесени; Очень низкая несущая способность: нет возможности устраивать дополнительные стены или перегородки.

Сухая стяжка под систему полового отопления

Реечное деревянное основание

Водяной теплый пол без стяжки под ламинат может монтироваться на деревянное основание. Оно бывает двух видов. К первой категории относится реечное основание, а ко второй – модульное. Они имеют определенные отличия при монтаже.

Опорный слой реечной конструкции вырезается из досок ДСП или МДФ. Также можно применять влагостойкую фанеру. Толщина деревянного настила должна составлять около 2 см. Их влажность должна составлять около 10%.

Из плит выбранного материала нарезаются полоски. Если шаг трубы составляет 15 см, полосы должны быть 13 см шириной. Эту систему следует применить и для другого типа укладки труб. Разница между шириной шага и досок должна составлять 2 см.

Процесс монтажа в этом случае также относительно несложный. Сначала нужно подготовить соответствующим образом поверхность. Ее очищают и выравнивают. Далее на полу раскладывают слой гидроизоляции, по периметру комнаты устанавливают демпферную ленту.

Водяной теплый пол без стяжки своими руками при помощи реек монтируется преимущественно на деревянное основание. Это может быть сплошной настил или лаги. Перед началом их укладки нужно разработать план, в соответствии с которым будет произведена раскладка труб.

Подготовка основания: рекомендации для всех случаев

Прежде всего следует правильно выполнить подготовительные работы. В этом случае совершенно исключено применение стяжки. Вместо мокрого бетона используются обычные доски, из которых устраивается основание.

Технические требования, предъявляемые к деревянным конструкциям ограничиваются свойствами этого материала:

• Если используется дуб или бук, то в таком случае толщина настила не превышает 24 мм. Для лиственницы или сосны этот показатель ограничен 22 мм.
• До начала монтажа доски рекомендуется занести в помещение и выдержать в комнатной температуре в течение нескольких дней. В этом случае вероятность деформации дерева снижается до минимума.

Перед тем как монтировать теплый пол на деревянное основание следует особое внимание уделить его подготовке. Если планируется использовать старое основание, все дыры и щели, существующие между досками, тщательно заделываются теплоизоляционными материалами

Для этого рекомендуется использовать обычный пенопласт или минеральную вату. При устройстве нового основания, поверхность его половиц перед монтажом подвергается обработке антисептиками. Все гнилые места, плесень, щели и другие дефекты заранее удаляются с поверхности.

После того как основание готово, между лагами укладываются теплоизоляционные материалы, предотвращающие образование холодных участков. По окончании подготовительного этапа выполняется монтаж выбранной системы теплого пола.

Укладка трубы теплого пола

Далее – устройство современного теплого водяного пола в деревянном доме. Важным условием укладки трубы является то, что конур должен быть целым. Ни надрезов, ни перегибов быть не должно, поскольку избыточное давление в контуре выдавит это место и будет утечка воды. Поэтому во время укладки пола придется катать бухту, которую начинают вести из топочной и туда же возвращают.

Помещение, разбито на два контура отопления, трубы которых уложены по схеме «улитка»

Выбор схемы для укладки трубы – это важный момент работы. Чаще всего используют схему «улитка», поскольку у нее самый высокий КПД. Материала на нее пойдет в два раза больше, но, в конечном счете будет комфортнее, поскольку пол прогревается равномерно. Принцип укладки такой схемой заключается в том, что труба, условно, закручивается по спирали, где вы заранее отставляете расстояние между трубами для разворота на 180 градусов.

Считается, то труба 20 мм в диаметре греет на 15-20 см вокруг себя. Чтобы не оставалось зон холода, рекомендовано располагать трубы подачи на расстоянии не более 30 см друг от друга, а между ними при развороте трубы пройдет обратка. Здесь будет находиться остывшая жидкостная основа, которая, под действием циркуляционного насоса будет подаваться на котел для подогрева.

Пленочный теплый пол под половую доску. Теплый пол под деревянную доску

Выбор теплого пола под деревянное покрытие зависит от исходных материалов, и от того, как вы будете укладывать финишное напольное покрытие. В этой статье речь пойдет о выборе теплого пола под шпунтованные доски и другие разновидности деревянных полов, которые крепятся на лаги. В случае, если у вас ламинат, паркет, смотрите отдельные статьи: теплый пол под ламинат, теплый пол под паркет.

Так, если имеются деревянные полы на лагах, единственным решением для обогрева пола является инфракрасный пленочный теплый пол. Причем, для того чтобы прогреть деревянные доски, он должен быть большой мощности (220 Вт/м2) и толщина доски не должна превышать 40мм. Пленочный теплый пол хорошо сочетается с любым видом деревянных напольных покрытий: ламинатом, доской, паркетом. Тепло, создаваемое инфракрасным полом, не деформирует доску, поэтому позволяет избежать таких последствий как ссыхание, покоробленность доски. Такое устройство теплого пола также упрощает ремонт, как нагревающей поверхности, так и напольной доски, в случае возникновения такой необходимости. Легкая замена нагревательной пленки также позволяет изменить зону нагрева, если вам это понадобилось. Для греющих секций ремонт досок пола безопасен.

Особенности установки

Монтаж пленочного теплого пола под деревянные полы сложнее в сравнении с установкой под ламинат и паркет. Неправильно укладывать полосы пленки в образованное между лагами пространство и следом прибивать доски. Пленочный теплый пол должен быть уложен к прилегающей обогреваемой поверхности, только тогда он будет греть эту поверхность. Поэтому сначала на лаги нужно расположить фанеру, чтобы пленочный теплый пол максимально прилегал к финишному напольному покрытию, затем расстелить теплоотражающий материал – изолон ппэ-л, и только потом раскладывать пленочный теплый пол. Так как финишное напольное покрытие крепится к лагам гвоздями или шурупами, следует заранее подумать, как будет располагаться пленка, что бы не повредить ее.

Ширина пленочного теплого пола составляет 50 см, из которых около 40 см занимают нагревательные элементы и по 2 см токопроводящие шины, по краям остаются прозрачные полосы по 1,5-2 см , именно туда можно вбивать гвозди или вкручивать шуруп. Так же можно оставить расстояние между полосами нагрева 2-3 см для крепления доски. После расположения, нагревательных полос накройте площадь обогрева полиэтиленовой пленкой для дополнительной влагозащиты. Затем можно крепить финишное напольное покрытие.

Материалы для укладки тёплого пола без стяжки

Греющие контуры невозможно укладывать без утепления первоначального напольного покрытия. Пластины, трубы и утеплители – основные компоненты, выбору которых требуется уделить как можно больше внимания.

С функцией утеплителя минеральные базальтовые типы ваты справляются лучше всего. Она хорошо сочетается с разными видами древесины, оставаясь проницаемой для водяных паров. Остаётся способность «дышать», полная защита от преждевременного гниения.

Главное – позаботиться о правильном уходе, чтобы сами водяные пары вовремя удалялись. Иначе функция теплоизолятора не будет выполняться.

40-80 кг/м3 – оптимальная плотность для базальтового волокна, когда речь идёт об изоляции покрытия на первом этаже. Толщина в этом случае не превышает 150 мм. Только для северных регионов нужно 200 мм и больше. Материал защищает от проникновения тепла из других помещений.

Влага практически не пропускается полимерными утеплителями, в число которых входят:

• Экструдированный пенополистирол;
• Вспененный полиэтилен;
• Пенопласт, достаточно тонкий.

С функцией утеплителя минеральные базальтовые типы ваты справляются лучше всего.

Материалы можно применять, но осторожно – иначе древесина просто портится. По лагам из дерева ставят трубы 16- или 20-миллиметрового диаметра из таких материалов:

• Из меди;
• Металлопластиковые;

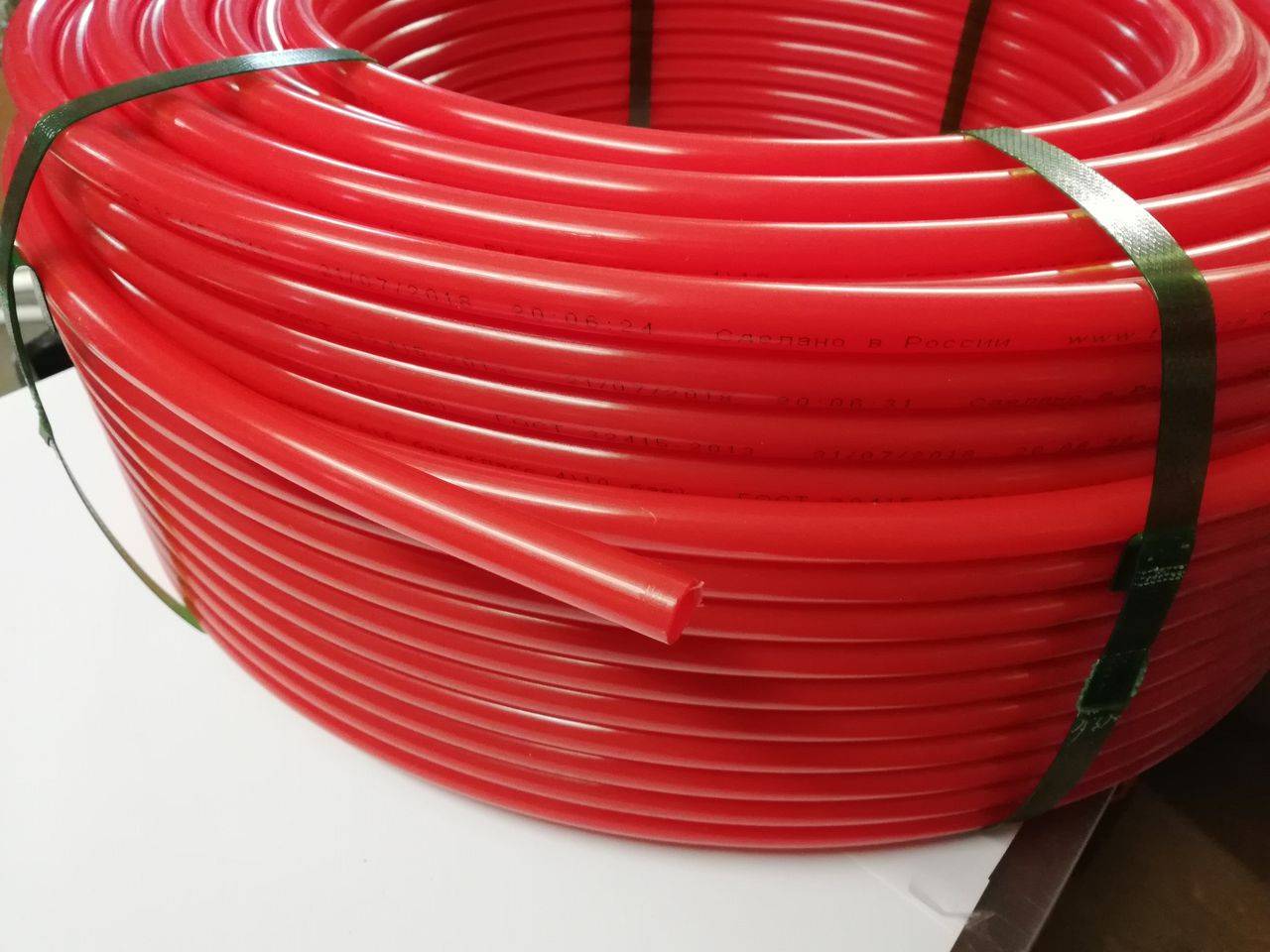

• Из полиэтилена сшитого вида, с антидиффузионным слоем. За счёт его структуры внутрь не попадает кислород.

Общее качество изготовления и цена качественных полиэтиленовых труб не уступает пластику и металлу. Для тёплых полов эти разновидности конструкций подходят одинаково хорошо.

Для тёплых полов эти разновидности конструкций подходят одинаково хорошо.

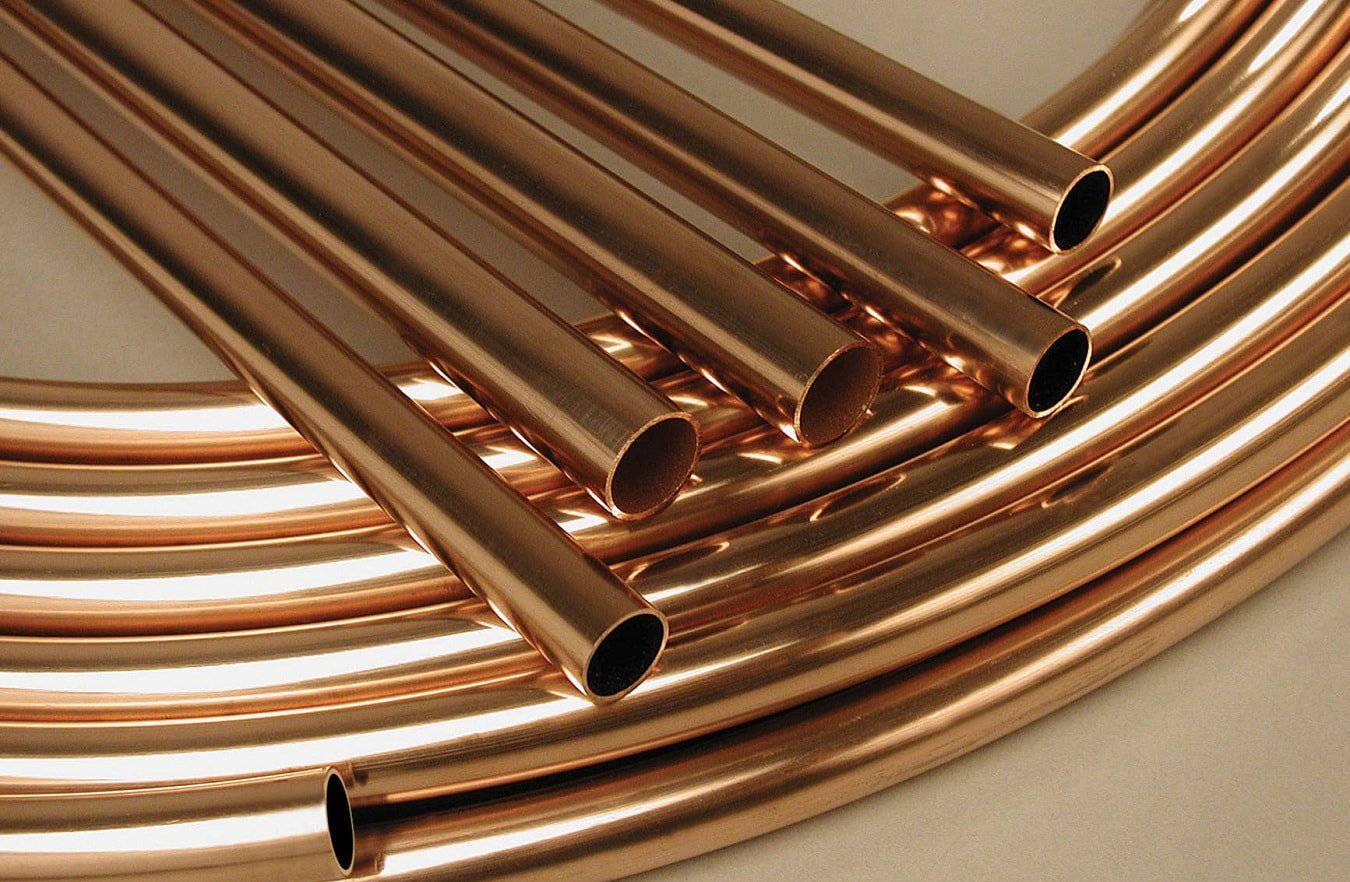

Медные трубы дороже пластиковых, при их монтаже возникает немало сложностей. Зато материал выигрывает по показателям теплоотдачи. Надо только проследить, чтобы не было совместного использования медных и алюминиевых конструкций, металлы абсолютно не совместимы.

Материал выигрывает по показателям теплоотдачи.

Алюминий обладает большей теплопроводностью по сравнению со сталью. Поэтому рекомендуется выбирать именно такие пластины для работ своими руками.

Алюминий обладает большей теплопроводностью по сравнению со сталью.

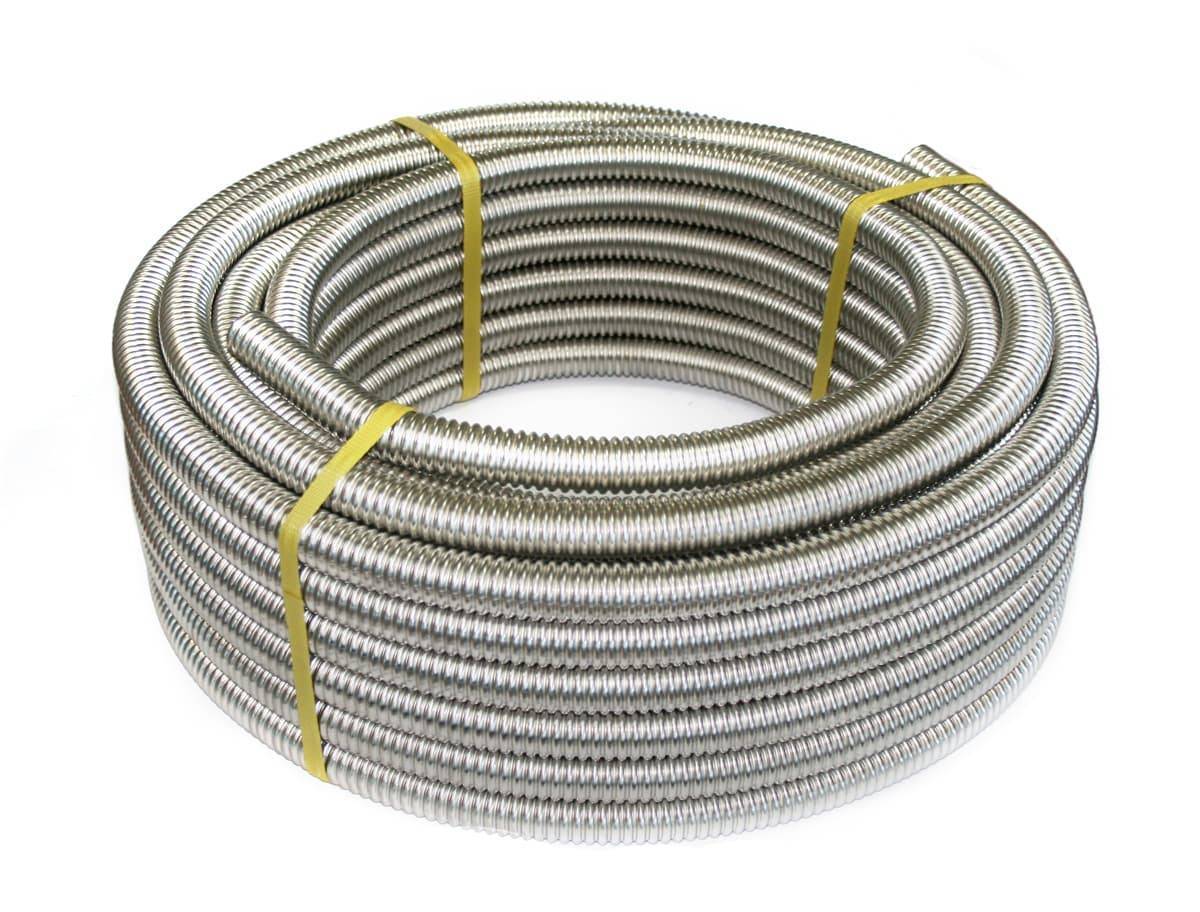

Гибкие гофрированные трубы из нержавеющей стали появились на рынке относительно недавно, но уже вызывают определённый интерес. Долговечные изделия, при монтаже которых можно отказаться от сварки и пайки.

Долговечные изделия, при монтаже которых можно отказаться от сварки и пайки.

Устранение течи в системе отопления своими руками

Если течь сильная, перекройте подачу отопления в стояке. В случае небольшой неисправности (если вода еле капает) можно сразу приступить к ее ликвидации. Рассмотрим, как лучше починить систему отопления.

Вариант #1: когда течет труба

Если потек участок стальной трубы без резьбы, то проблема в некачественном сварном шве. Для ликвидации повреждения потребуется хомут. Его можно купить в строительном магазине или сделать своими руками из металлической полосы. В качестве уплотнителя используют прокладку или кусок велосипедной камеры.

Трубу зачищают от наплывов краски, сверху накладывают плотную резиновую прокладку, потом хомут. Для крепления хомута предусмотрены болты. Их затягивают как можно плотнее. Иногда повреждение дополнительно обрабатывают герметиком. Это отличный способ намертво закрыть дыру в трубе. Течей здесь больше не будет.

Вариант #2: протечка под контргайкой

Если изначально контргайка закреплена правильно, то течь может появиться в результате механического повреждения или коррозии. Нужно перекрыть стояк и сбросить воду. После этого гайку отвинчивают, герметизируют льном, краской или специальным составом и снова затягивают. Сантехнический лен и другие уплотнители наматывают по часовой стрелке.

Когда работы закончены, нужно снова открыть вентиль стояка и проверить герметичность соединения. Если вода все еще просачивается, процедуру повторяют заново, добавив 5-6 новых витков резьбы на трубе.

Вариант #3: если потек радиатор

Потечь может радиаторная пластина или стык между секциями. В первом случае лучше сразу заменить поврежденный элемент. Если это невозможно, то с небольшой течью справляются с помощью холодной сварки. Ее можно купить в любом строительном магазине. Инструкция по применению должна быть на упаковке.

Для ремонта радиатора перекрывают стояк, зачищают, обезжиривают поврежденное место, после чего наносят герметизирующий состав на саму дыру и область вокруг нее. Сварка должна закрыть примерно 3-4 см трубы вокруг свища. Состав быстро застывает. После полного высыхания можно запустить отопление.

Если течет между секциями, то радиатор демонтируют и плотно затягивают ниппельное соединение. При закреплении ниппеля нужно приложить максимум усилий. Его практически невозможно сломать, поэтому бояться не стоит. По окончании работ радиатор устанавливают на старое место и включают подачу теплоносителя.

Трубы для теплого пола

Благодаря тёплому напольному покрытию в помещении создаётся комфортабельная температура. Все это поддерживается постоянной температурой теплоносителя, создаваемой отопительным котлом. Современный отопительный котёл имеет встроенные режимы подачи воды, которая нагреваются до 50 градусов, подобный вид обогрева полов является самым экономичным вариантом.

Тёплый пол, в котором носителем тепла является вода, называется водяным тёплым полом. Принцип действия заключается в том, что вода, проходящая по трубам, которые уложены под полом, нагревается и этим самым делая тёплым. Теоретически, трубы необходимо укладывать только на ровную поверхность. Перед этим их необходимо уложить отражатель тепла, чтобы впоследствии тепло уходило наверх. Деревянный теплый пол на водяной основе – это удачно сочетаемая система, позволяющая отапливать помещение быстро и экономично.

Это одна из важных позиций, когда дело касается обустройства водяного теплого пола по деревянным основаниям. Рынок сегодня предлагает достаточно широкий ассортимент материалов — от металлических труб до пластиковых. К металлическим можно отнести медные изделия и из нержавеющей стали. Отличный вариант, но очень дорогой. Скорее всего, поэтому оба варианта сегодня редко рассматриваются потребителями.

А вот пластиковые трубы – это для многих идеальное решение. Здесь три основных вида:

• Из металлопластика.
• Из полипропилена.
• Из сшитого полиэтилена.

Пластиковые трубы

Но многие специалисты сегодня выбирают третью позицию. Почему? Все дело в удобстве проведения монтажных работ. По сути, труба из сшитого полиэтилена – это своеобразный шланг, который продается в бухтах длиной до 200 м. Так в чем же удобство? Просто из такой длины можно вырезать участки разных размеров, создавая на полу бесстыковочную конструкцию. А вы сами понимаете, что чем меньше соединений, тем выше качество контура — снижается количество мест, где может произойти протечка теплоносителя.

Это можно сделать двумя способами. Их различия заключаются в оформлении каналов для размещения труб. Как правило, применяют технологии установки на основе модулей или реек.

Для первого варианта следует купить специальные готовые модули из ДСП. В них уже вырезаны углубления на определенном расстоянии друг от друга. Эти промежутки зависят от предполагаемой теплоотдачи системы.

Модульная укладка водяного теплого пола

В комплект такой модульной системы, как правило, входит все необходимое: сами модули с бороздками в них, металлические пластины, крепления и трубы. Остается только собрать конструкцию в соответствии с прилагающейся к изделию схемой. Однако настил пола модульным способом стоит недешево. Поэтому многие предпочитают альтернативу – бюджетный реечный метод.

Он предполагает не оборудование каналов в листах ДСП, а набивку реек. Планки нарезают из доски или фанеры. Промежутки между ними должны быть равны толщине рейки, поскольку в сформированных пазах трубы, внешний диаметр которых составляет 17 мм, не просто должны помещаться свободно, но и не разрушаться от смещения древесины.

Схема реечной укладки

Аргументы выбора сухого теплого пола

Помимо того, что сухой теплый пол можно укладывать в разных зданиях, он также имеет несколько дополнительных преимуществ перед бетонной стяжкой.

Приведем сравнительный пример:

1. Вес всей конструкции сухой стяжки пола в несколько раз меньше, чем у цементного раствора, поэтому при ее использовании не создается существенная нагрузка на балки перекрытий.
2. При отсутствии бетонной стяжки, на сушку которой уходит около 1 месяца, сухой теплый пол можно вводит в эксплуатацию сразу после монтажа.
3. Монтажные работы проводятся в два раза быстрее, чем при заливке цементного раствора.
4. Толщина настильной стяжки в несколько раз меньше чем у мокрого пола, поэтому ее установка ни как не отразится на высоте потолков маленьких зданий.
5. На установку водяной системы с бетонной стяжкой потребуется минимум 2 дня, монтаж сухой укладки займет один день.
6. За счет того, что система сухого пола выполнена из специальных теплопроводных изделий, нагрев помещения производится в несколько раз быстрее.
7. Следуя инструкции, монтаж настильного пола можно выполнить самостоятельно, не прибегая к услугам специалистов.
8. В отличие от мокрого пола, монтаж сухой конструкции можно выполнить несколько раз, что так удобно при смене места жительства.

А также сухой водяной теплый пол не деформируется при перепадах температуры в теплоносителе и обладает хорошей шумо – и теплоизоляцией.

Но, несмотря на такие преимущества, при выборе сухой укладки необходимо обратить внимание на следующие показатели:

1. Система отопления подвергает негативному воздействию влаги.
2. На конструкцию настильной системы нельзя возводить габаритные предметы быта.

Если упустить эти показатели из вида, произойдет деформация и плесень элементов системы. Поэтому в отличие от мокрого пола, настильную стяжку без специального гидроизоляционного слоя не рекомендуется использовать во влажных помещениях.

Опыт использования сухого водяного теплого пола.

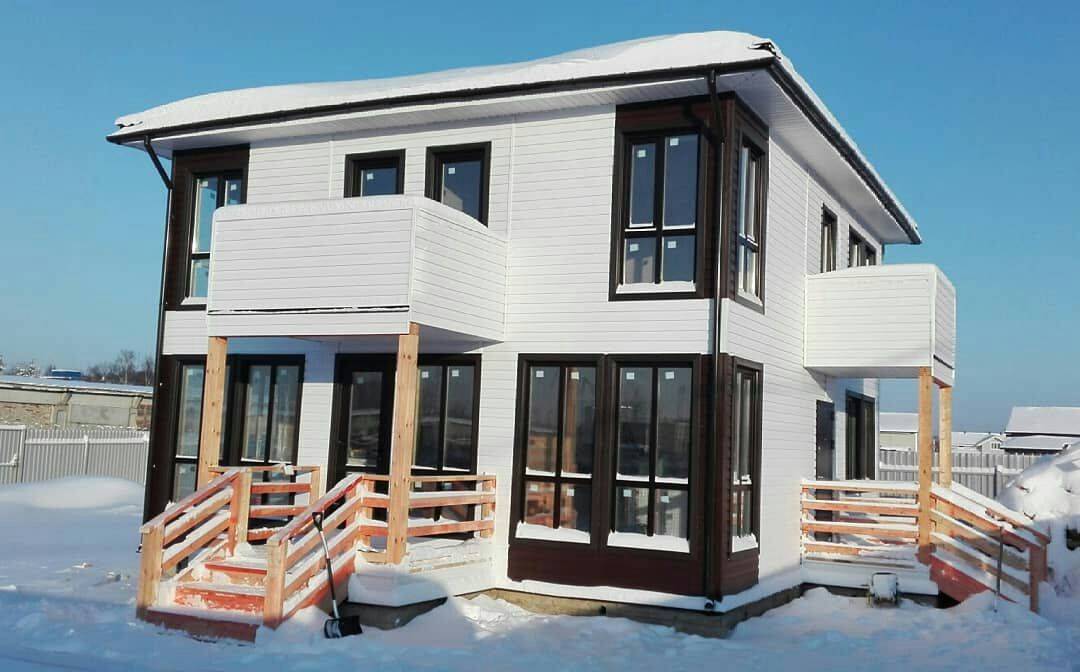

Кстати, на фотографиях изображен именно каркасно-щитовой деревянный дом площадью 160 кв. метров (Московская область). Отопление дома исключительно только теплыми полами. В доме нет ни одного радиатора.

Каркасный дом с напольным отоплением без стяжки

Поверх теплого пола уложен ГВЛ в два слоя. Напольное покрытие ламинат. Котел электрический Протерм Скат мощностью 14 кВт. На перспективу сделаны выводы под газовый котел. Также от котла разогревается бойлер косвенного нагрева на 200 литров.

При условии, что дом хорошо утеплен, температура в нем зимой комфортная для проживания и есть еще запас по мощности, а за счет применения низкотемпературного отопления (трубы теплого пола не разогреваются более 41 градуса), такое отопление позволяет экономить электроэнергию. Расход электричества на отопление дома составляет 7-12 тыс. руб. в месяц в отопительный период или 2000-3000 кВт/ч в месяц.

Температурные зазоры

По инструкции, при обустройстве стяжке тёплого пола в помещениях со сложной планировкой или имеющих большую площадь, правильно, перед заливкой бетона комнату поделить на зоны. Разграничивать нужно демпферной лентой, с толщиной 5 — 10 см, ей же прокладывается вся площадь вдоль стен.

Демпферная лента способствует защите системы отопления от повреждений, ведь в процессе нагрева происходит расширение элементов конструкции. Если не произвести монтаж демпферной ленты, стяжка бетонного пола быстро потрескается.

Существует несколько моментов, соблюдая которые можно правильно обустроить температурные швы:

1. Каждая зона, которая огораживается лентой, должна быть не больше 30 м2, а стороны длиной не более 8 метров.
2. Если в помещении сложная планировка, оно делится на квадратные или прямоугольные зоны.
3. В некоторых условиях, допускается производить разделения на 1/3 глубины раствора.
4. После затвердевания стяжки пола, швы герметизируются.

Методы установки трубопровода

Водяной теплый пол без стяжки может монтироваться следующими способами:

• змейка;
• двойная змейка;
• спираль.

Схема укладки напрямую зависит от квадратуры помещения

Первый метод считается самым простым и экономичным. Но если трубы были уложены таким образом, есть риск неравномерного нагрева площади пола. Дело в том, что теплоноситель остывает по мере протекания по трубопроводу, поэтому в дальних частях температура будет ниже. Этот способ можно использовать только при отделке маленьких помещений – тогда теплоноситель не будет остывать. Укладка спиралью занимает большую площадь, поэтому так нужно устанавливать водный пол только в просторных помещениях.


Теплый пол в деревянном доме без стяжки. Материалы для укладки теплого пола без стяжки

Система водяного теплого пола без стяжки подразумевает укладку труб отопления на полистирольную или деревянную основу со специальными пазами при использовании металлических теплораспределительных пластин. Сверху трубы накрывают влагоизолирующей подложкой и укладывают финишное покрытие: ковролин, плитку, паркет, ламинат.

Трубы для настильного пола могут быть медные, полипропиленовые или полиэтиленовые. Предпочтение часто отдается последнему варианту из-за простоты укладки, невысокой цены, устойчивости к агрессивным средам и длительного срока службы. В системе, собранной из полиэтиленовых труб, можно использовать не только воду, но и любые антифризы – они не оказывают на трубы разрушающего действия.

Труба настильного типа для теплого пола

Пенополистирольная плита обеспечивает теплоизоляцию чернового пола и не допускает теплопотерь в нижнем направлении. Кроме того, она обеспечивает удобство укладки труб: специальные пазы или выступы на ее верхней части позволяют уложить трубы с нужным шагом без дополнительной разметки и зафиксировать их. Между собой плиты крепятся с помощью замка. Размер плит – 500х1000 мм.

Деревянные модули из ОСП или ДСП с каналами для труб. В них укладывают металлические пластины, поверх которых производят монтаж труб. Модули представляют собой пластины с шириной 13, 18 или 28 см – размер выбирается в зависимости от шага укладки трубы.

Образец деревянного модуля для укладки труб

Теплораспределительные пластины выполнены из алюминия или оцинкованной стали, имеют паз для укладки трубы необходимого диаметра и ребра жесткости. Плоская сторона пластин вплотную примыкает к подложке и финишному покрытию, перераспределяет тепло по его нижней поверхности и нагревает его.
