Планирование выключателей и розеток
По подсчетам, каждый человек использует примерно шесть различных электроприборов за сутки. И количество постоянно растет. Появляются новые устройства и гаджеты, без которых с трудом можно представить жизнь.
Приборы наполняют наши дома, а количество розеток остается неизменным.
Случаи, когда человек в панике бегает по дому или офису, в поиске свободного разъема для зарядки смартфона, все чаще и чаще происходят. А что в итоге? Приходится отключать принтер или что-либо еще. Избежать подобных ситуаций несложно, необходимо только знать, как можно правильно расположить разъемы. Тогда пользоваться ними станет максимально комфортно.
Чтобы избежать косметического ремонта при установке/переносе электропроводки нужно обязательно выделить время на составление плана расположение розеток и выключателей в квартире. Например, при заказе проекта у дизайнера интерьеров, в приложении обязательно указывается точное число разъемов сети и рубильников, а также их расположение. Поскольку разработчик интерьера может не знать, что вы предпочитаете трудиться за ноутбуком на диване.
Утверждение проекта – это точка, до которой принимаются все пожелания и вносятся правки в проект.
При самостоятельном планировании интерьера важно понимать предназначение помещения и его оформление. Учитывается также место расположения мебели, поскольку розетка за шкафом-купе – бесполезная вещь
А если вы любите раз в полгода переставлять всю мебель в комнате? Выходит, что расчет количества рубильников и розеток осуществляется только после разработки дизайна.
Законы и технические нормы
Строительные нормативы, строго регламентирующие число и расположение разъемов сети и выключателей в доме, на законодательном уровне не прописаны. Но существует документ под названием «Свод правил по проектированию и строительству» или СП 31-110-2003, в котором прописаны рекомендации, где располагать рубильники и разъемы электросети. Первые располагаются со стороны дверной ручки на высоте до 1000 мм, а вторые – в удобном месте, но на такой же высоте. Следует руководствоваться только здравым смыслом и собственным выбором.
Правила в размещении выключателей
Выключатель для главного освещения принято размещать около дверного проема на высоте 750–900 мм. Расчет высоты следует проводить на основе показателей среднего роста всех взрослых в семье. В результате, каждый с комфортом должен нажимать на кнопку рубильника, не поднимая руки вверх.
Уровень 800 мм будет сравнительно для всех образцовым. Выключатель нужно расположить так, чтобы при закрытой двери, он был со стороны ручки, а не наоборот. Тогда при открытии дверь не перекроет его. Также нельзя закрывать доступ к рубильнику различной мебелью и шкафами.
Точки электропитания для осветительных приборов в ванной, уборной и кладовой необходимо монтировать в коридоре. Для жилых комнат, кухни, а также самого коридора правильным будет расположение внутри самих помещений. Электроустановочные приборы для регулировки вспомогательного или украшающего освещения монтируется в удобном месте, но с учетом дизайна.
Сколько нужно проводов ↑
Если вы сами взялись за монтаж проводки, необходимо все промерить и просчитать. Для этого вам понадобится обычная рулетка. Учтите все углы, выступы и ниши, посчитайте количество электроприборов, которыми будете пользоваться вы и ваши домашние и итоговую цифру умножьте на 15%. Это стандартный запас во время технических расчетов.
Если желания бегать с рулеткой по трехэтажному коттеджу или квартире площадью 300 кв. метров у вас нет, но знать хотя бы примерную цифру вам все же нужно, то можно воспользоваться простым приближением: общую площадь всех жилых и нежилых помещений в квадратных метрах умножьте на 2. Ваша квартира имеет площадь 72 кв. м — нужно купить около 150 метров электрического кабеля. Точечные светильники, настенные бра, светодиодные ленты, люстры — все это требует безумного количество проводов.
А если нужен не один тип кабеля? Возьмите из расчета 1:2 — одна часть пойдет на освещение квартиры, две других — на ее электроснабжение. Для прокладки отдельных кабелей «специального назначения», — до электроплиты, кондиционеров, стиральной машины придется производить точные замеры, а для мелких бытовых приборов можно будет купить обычный трехжильный провод.
Расположение розеток – как и где лучше расположить в разных комнатах помещениях (70 фото)
Одной из самых ответственных частей ремонта помещения является правильное размещение электропроводки. При составлении схемы размещения розеток нужно учитывать такие важные аспекты, как размеры помещения, суммарное количество всех выключателей и розеток и, безусловно, то, как расставлена мебель.
Правила по размещению электропроводки
Строгих ограничений не существует. Однако, есть некоторые требования по установлению розеток, например, в ванной комнате или же в промышленных помещениях. А также есть рекомендации по установке выключателей и розеток в квартире, но придерживаться их или нет – дело сугубо ваших потребностей и вкусов.
В Советском Союзе (во времена старых традиций) считалось, что розетка должна находиться на расстоянии 90 см от пола, а выключатель – на расстоянии 160 см (1,6 м).
Такие стандарты создавали удобство эксплуатации, поскольку для того, чтобы достать до уровня выключателя, не нужно было нагибаться или присаживаться. Благодаря этому, даже сейчас многие люди придерживаются именно таких правил.
Новые традиции – евростандарт
Вместе с определением «Евроремонт» из недалёких стран к нам пришёл такой термин, как «Евростандарт» расположения розеток. Что же предполагает европейский стандарт? Эти правила ни в коем случае не ограничивают высоту комнаты или общее число выключателей и розеток в помещении жилища, а лишь помогает рекомендовать правильный способ монтажа в опасных помещениях с учётом мер безопасности.
В соответствии с европейскими стандартами розетки и выключатели следует размещать следующим образом:
Выключатель – на расстоянии 90 см от пола (если заметить, по старым традициям это было место для розетки, однако как считают люди нынешнего поколения, таким образом можно выключать или же включать свет без поднятия руки).

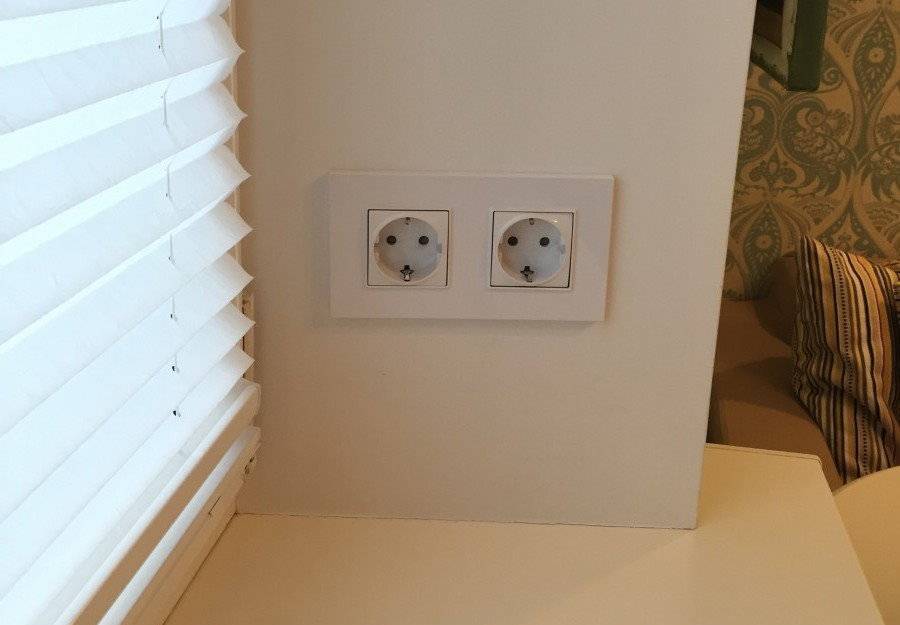

Розетка же теперь располагается на расстоянии 30 см от пола, что позволяет удобно прятать провода, которые хотелось бы скрыть от посторонних глаз.
На всех фото, что представлены по тексту и в нашей галерее в конце, можно увидеть, чем отличается расположение розеток раньше и сейчас.
Помните, что диаметр штырей европейских розеток значительно больше диаметра штырей отечественных розеток, а сила принимаемого тока составляет примерно от 10 до 16 А, тогда как у российских – лишь 10 А.
Поэтому если вы хотите использовать приборы с большей мощностью, то вам безусловно стоит провести в помещении монтаж европейских розеток.
Планирование монтажа розеток и выключателей в помещении
Любое помещение распланировано своеобразно, а это значит, что для каждой комнаты нужно подобрать варианты расположения электроустановок.
Коридор
В каждой квартире есть небольшая прихожая, где тоже нужно грамотно разместить выключатели, так как это та комната, в которую человек заходит в первую очередь. Обычно в коридоре принимаются за необходимость две или же три розетки.
Также в прихожей будет полезно расположить распределительный щиток, выключатель (или блок выключателей), электросчётчик и так далее.
Спальня и гостиная
Лучше всего будет разместить по розетке с каждой стороны спального места. Высота от пола – примерно 70 см, так как именно в таком положении к розетке можно будет подключить, например, прикроватную лампу, а также зарядить какое-либо устройство.
Что касается выключателя, то он должен быть размещён у входной двери. Также приветствуется расположение дополнительного блока розеток над рабочим столом (примерно на 30 см от его уровня).
В гостиной или зале обязательно будет нужно небольшое количество розеток за 130 см над полом. Их можно спрятать за телевизор. Безусловно, наличие запасной розетки также предполагается. Выключатель, как и в спальне, должен быть возле входной двери.
Ванная комната и туалет
Ни для кого не секрет, что ванная – это комната с повышенной влажностью воздуха, поэтому все розетки и выключатели должны быть предусмотрены для таких условий (иметь уровень защищённости не менее IP44).
Категорически запрещено располагать устройства на расстоянии менее 60 см от ванной или душевой кабинки, а также ниже 15 см от уровня пола (так как возможны небольшие потопы в такой комнате).
Так, используя все навыки правильного расположения розеток и выключателей в разных комнатах помещения, вы можете обезопасить себя и своих близких и избежать переделывания проводки в дальнейшем.
Разводка электричества в квартире. Правила высоты розеток в спальне

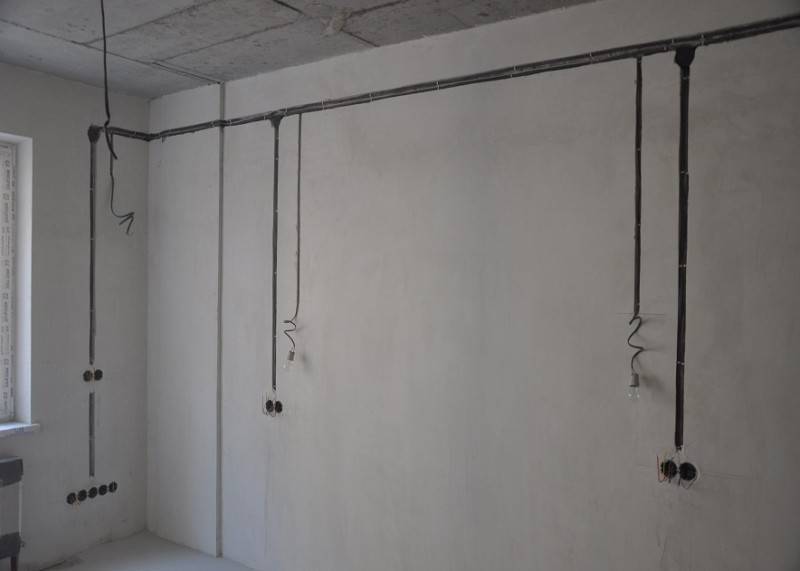

Разводку электричества следует планировать на стадии ремонта, предварительно определив, какая будет в квартире расстановка мебели и бытовых приборов. Тогда провода можно будет проложить внутри стен, а выводы для выключателей и розеток сделать в максимально подходящих местах.
Прокладка скрытой проводки – дело пыльное и грязное, поэтому работу стоит выполнить на начальной стадии ремонта
Оптимальная электрическая схема для спальни
Не существует универсальной схемы разводки электричества для спальни. Ее правильный вариант должен быть разработан для каждого конкретного случая с учетом расположения кровати, туалетного столика, одежного шкафа, телевизора и кондиционера.
Оптимальная электрическая схема для спальни, заранее продуманная и согласованная с ее потенциальными обитателями, сделает пользование электроприборами рациональным и комфортным.

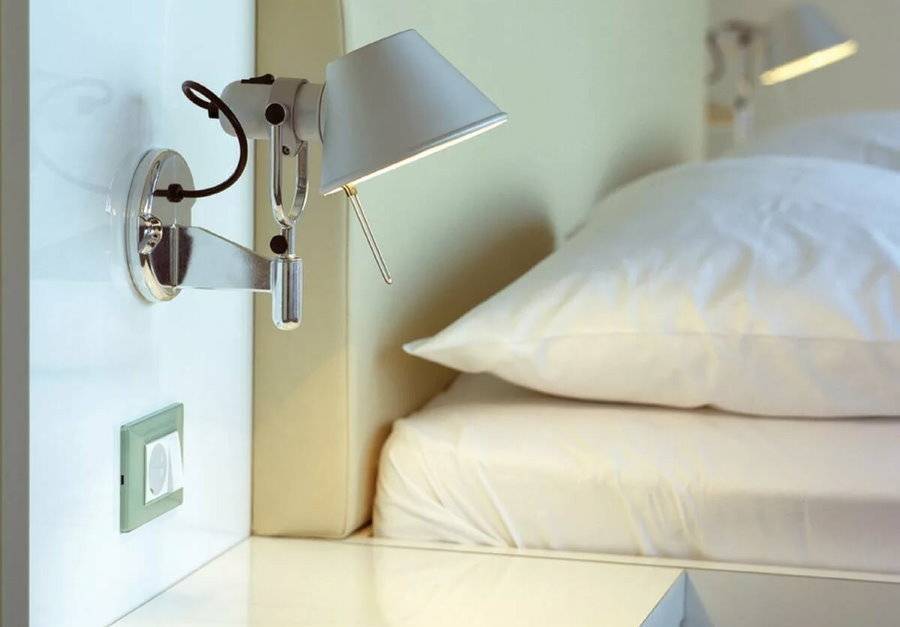

Возле двери и около спальных мест рекомендуется поставить проходные выключатели основного освещения, чтобы входя в комнату можно было включить свет и потушить его, не вставая с кровати.
Схема расположения розеток в спальне для двоих
Для локальной подсветки туалетного столика предусматривается выключатель в случае использования бра, вмонтированных в стену по обеим сторонам от зеркала. Если источник освещения – настольные лампы, для них нужны две розетки, спрятанные за столиком.
Если настенные светильники предусматривают скрытый подвод электричества, необходимо заранее продумать расположение выключателей
В спальне, функционально совмещенной с кабинетом, имеется рабочее место, где как правило присутствует компьютер: системный блок, монитор, колонки и, скорее всего, Wi Fi роутер. Вот еще минимум четыре электроточки, которые следует включить в схему.
Высота установки розеток в спальне
По евростандартам, розетки нужно размещать в спальне на высоте 30 см от пола, а в 90 см от него – выключатели. С их помощью даже маленькие дети смогут самостоятельно включать свет, а низкая розетка удобна для подключения пылесоса или торшера.

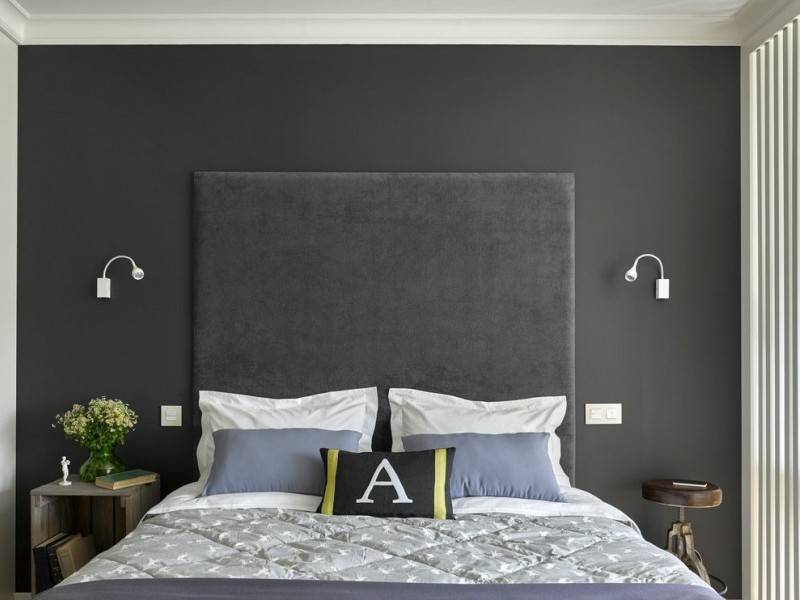

Схема размещения розеток над прикроватными тумбами
Согласно стандартам, принятым еще в советское время и не забытым до сих пор, штепсельный разъем должен находиться на уровне 90 см, а выключатель – на отметке 160 см от пола. Это удобно для тех, кто не хочет лишний раз наклоняться.
Количество розеток около двухспальной кровати увеличивается вдвое
Есть также рекомендации по установке розеток в зависимости от расположения предметов мебели и стационарных электроприборов, а именно:
- 0-70 см от пола возле прикроватных тумбочек;
- 90 см от пола около письменного стола;
- на уровне от 150 см и выше для телевизора, в зависимости от высоты его крепления к стене.
Розетки по возможности должны находиться вне пределов видимости, если это не мешает доступу к ним.
Неплохо будет учесть и мощные розетки у окна спальни, которые пригодятся для подключения обогревателя на случай сильных морозов
Особенности и правила установки розеток в спальне
Интересный факт! Госстандарты нормируют лишь установку штепсельных разъемов и других электроэлементов относительно газопроводных конструкций, а также их размещение в детских учреждениях и помещениях с повышенной влажностью, таких как сауны, кухни и санузлы. Но даже в этих случаях регламентированы только минимальные расстояния от пола или до источника тепла и влаги.
Невозможно составить универсальную схему расположения розеток и выключатель, приходится действовать по обстановке
В жилых домах и квартирах размещение розеток призвано создать как можно больше комфорта жильцам. Если среди них есть маленькие дети, лучше приобрести модели с защитой или специальные заглушки.
Лучшим решением будут не простые “затычки”, которые дети могут вытащить, а заглушки с ключом
Оптимальные направления разводки
Упростить процесс контроля, за работой электросети поможет наличие отдельных направлений. При таком разделении всегда есть возможность выключения одного и обеспечения работы других.
На практике самым распространенным считается с четырьмя направлениями для:
- Основной техники;
- Санитарного узла;
- Кухонного пространства;
- Системы освещения.
Перечисленные направления имеют свои особенности, которые стоит обязательно учитывать при разводке. Работы на кухне и ванной проводятся по определенным правилам. Лучше всего в более подробной форме изучить обустройство для всех линий по отдельности, тогда проводка будет правильно сделана.
Расстояния и места размещения

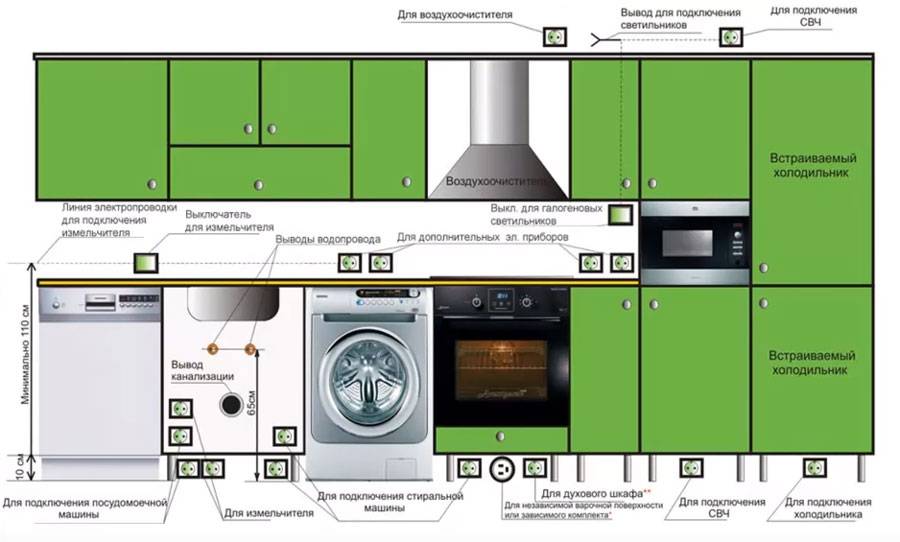

Когда определились с количеством, пора переходить к расчету требуемых размеров и отступов. Для этого рисуете что-то наподобие развертки стен, где будет стоять мебель.
Здесь уже понадобятся точные размеры кухни — длина, высота помещения. Постепенно, в виде прямоугольников прорисовываете технику и все шкафчики.
Если кухня угловая, то же самое проделываете со смежной стеной.

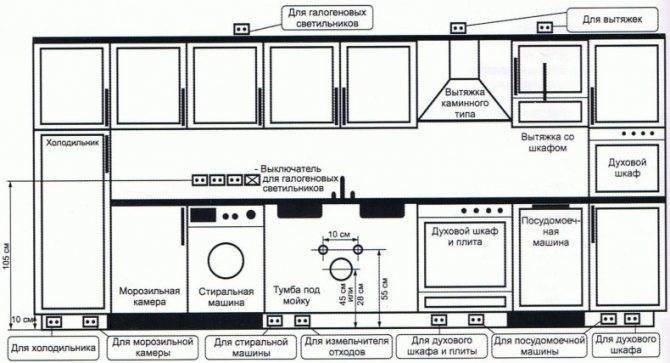

Далее, берете свой план с количеством розеток и переносите их на развертки стен. Для каждой техники придерживайтесь своих правил.
Холодильник
Для холодильников производители рекомендуют располагать розеточную группу под самим прибором, т.е в нижнем ряду, чтобы подключения не было видно.
Нельзя однозначно со 100% уверенностью сказать, на какой именно высоте нужно делать нижний ряд розеток.
Если исходить из рекомендаций IKEA, то они советуют их размещать на высоте примерно 10см от пола, т.е. на одном уровне с ножками шкафчиков.
Объясняется это тем, что если установить выше, то встраиваемая техника будет упираться в вилки.
Если же вы намерены довольно часто выключать вилку, то нижнее подключение для холодильника не всегда удобно. В этом случае можно разместить все это дело на высоте рабочей зоны.
Розетки рабочей зоны и над столешницей
Высота столешницы как правило 85см, максимум 90см. Затем идет простенок высотой 550-600мм и далее шкафчики.
Размещайте розетки в этой зоне в 105см от пола.
В таком случае они не окажутся посередине простенка, и их удобно будет прикрыть той же самой микроволновкой.
Минимальное расстояние от столешницы должно быть не менее 5см, чтобы кухонный плинтус их не задевал. Места расположения — один комплект в любом углу, плюс между варочной поверхностью и мойкой.
Как уже говорилось выше, минимум по две штуки. Если вам не нравится вид розеток над кухонным фартуком, рассмотрите вариант выезжающего блока из столешницы.
Обязательно нужно продумать, будет ли встраиваемая техника в верхних шкафчиках. Например, микроволновка.
Под нее также придется делать отдельную розетку. Тянуть шнуры сверху до зоны столешницы не по фэншую.
Вытяжка
Также вверху на высоте 1,9м-2,0м выводится розетка под вытяжку. Однако многое может зависеть от марки. Если это дешевый вариант, то можно обойтись выводом кабеля и затем подключить его прямо внутри техники.
Но если, это дорогая модель, то она идет со своей вилкой. А срезание заводской вилки влечет за собой потерю гарантии.
Варочная и духовка

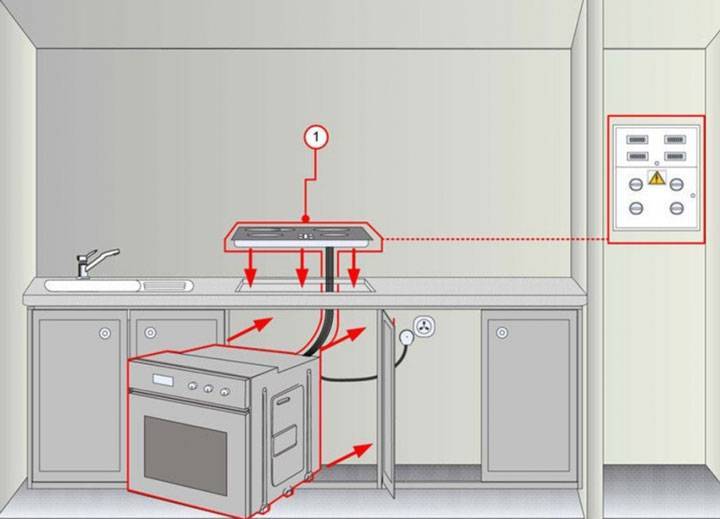

При наличии мощной варочной панели делается либо вывод кабеля, с последующим подключением напрямую под контактные колодки панели, либо устанавливается специальная силовая розетка.
Духовки, в отличие от варочных, идут с обычными вилками, поэтому здесь мудрить ничего не надо. Подключайте их в простые розетки.
Когда слева или справа от варочной и духовки находятся шкафчики с распашной дверцей, очень удобно размещать розетки прямо внутри них. Отступаете 15-20см от края и монтируете.
Если такой возможности нет, то придется подключаться от нижней группы.
В случае отдельной установки духовки от варочной, например на высоте груди, розетку под нее делайте в нижнем шкафчике на высоте до 750мм.
Посудомойка
Согласно СП 31-110 2003 п.14.29 под и над мойками или раковинами запрещено выполнять какие-либо розетки. Поэтому всегда отступайте несколько сантиметров при монтаже розеточной группы вблизи этой сантехники. Это касается как нижнего размещения, так и рабочей зоны вверху.
Также запрещено помещать розетки за посудомоечной машинкой и стиралкой.
Возле обеденного стола (если он находится возле стены, а не по центру кухни), желательно запланировать одну розетку.
В большие праздники, при наплыве гостей и родственников в квартире, обязательно понадобится что-то подключить на столе — миксер, соковыжималку, кухонный комбайн и т.п.
Да и в простые дни, туда запросто можно будет пристроить ноутбук при работе на кухне.
Спланируйте расположение
Перед тем как выбирать дизайн и форму розеток, нужно понять, как и где они будут располагаться
От этого напрямую зависит ваше решение: акцентировать внимание на этих аксессуарах или выбрать скрытые варианты
Если розеток много, и хочется сделать их яркими, это может перегрузить интерьер. Расположение розеток и выключателей должно дублировать ваш образ жизни и основные бытовые ритуалы. Например, зарядка смартфона, использование электрической зубной щетки, локальное освещение для вечернего чтения — под каждый сценарий необходимо предусмотреть свою розетку, которая будет в удобном доступе.
Если вам не нравится большое количество розеток (особенно актуально этот вопрос стоит в рабочей зоне и гостиной), делайте ставку на современные многофункциональные системы-трансформеры.
Например, коллекция Plug & Light от ведущего поставщика интеллектуальных решений в области электротехники GIRA состоит из множества заменяемых модулей, благодаря которым ее легко можно приспособить сразу под несколько задач. Для этого нужно выбрать подходящие детали и просто подключать по мере необходимости, не прибегая к сложной сборке.
Насадки для разных типов освещения крепятся на магнит и поворачиваются на 360°, позволяя освещать любой, даже самый сложный угол в доме и создавать разную по интенсивности подсветку.
Подробнее о расположении и обозначениях розеток на чертежах
[vc_column width=»1/1″]
Прокладывание проводки в помещении начинается с разработки проекта — составления и утверждения электросхемы. Условные обозначения на строительных схемах регламентируются ГОСТ 21.614-88.
Что касается обозначения розетки на электрической схеме, то его определяет ГОСТ 21.608-84. Согласно данному нормативному документу, все штепсельные розетки подразделяются на:
- те, которые предназначаются для открытой установки;
- те, которые устанавливаются скрытым способом;
- блоки, состоящие из электророзетки с выключателем.
Данные виды розеток могут быть одно-, двух- или трехполюсными. Двух- и трехполюсные источники электропитания могут обладать защитным контактом.
Условные обозначения розетки на схеме продемонстрированы на фото ниже.
План электропроводки отличается от схемы тем, что на нем отображаются все особенности помещения, может осуществляться привязка к масштабу.
Сначала на бумаге вычерчивается полная планировка квартиры, включая жилые комнаты, санузел, кухню и прихожую. Далее на плане схематически намечают окна, двери, лоджию/балкон. Можно также отметить расположение бытовой техники и мебели — это даст полную картину прокладки проводки.
Далее производится разметка групповых электролиний — их количество зависит от площади квартиры, ее планировки, оснащения бытовой техникой. Чтобы равномерно распределить нагрузку, линии для электрических приборов и освещения лучше разделить. Затем производится обозначение розеток на чертежах, выключателей, лампочек.
Изображение ниже продемонстрирует пример плана проводки в двухкомнатной квартире, а также то, как на чертежах обозначаются розетки и выключатели.

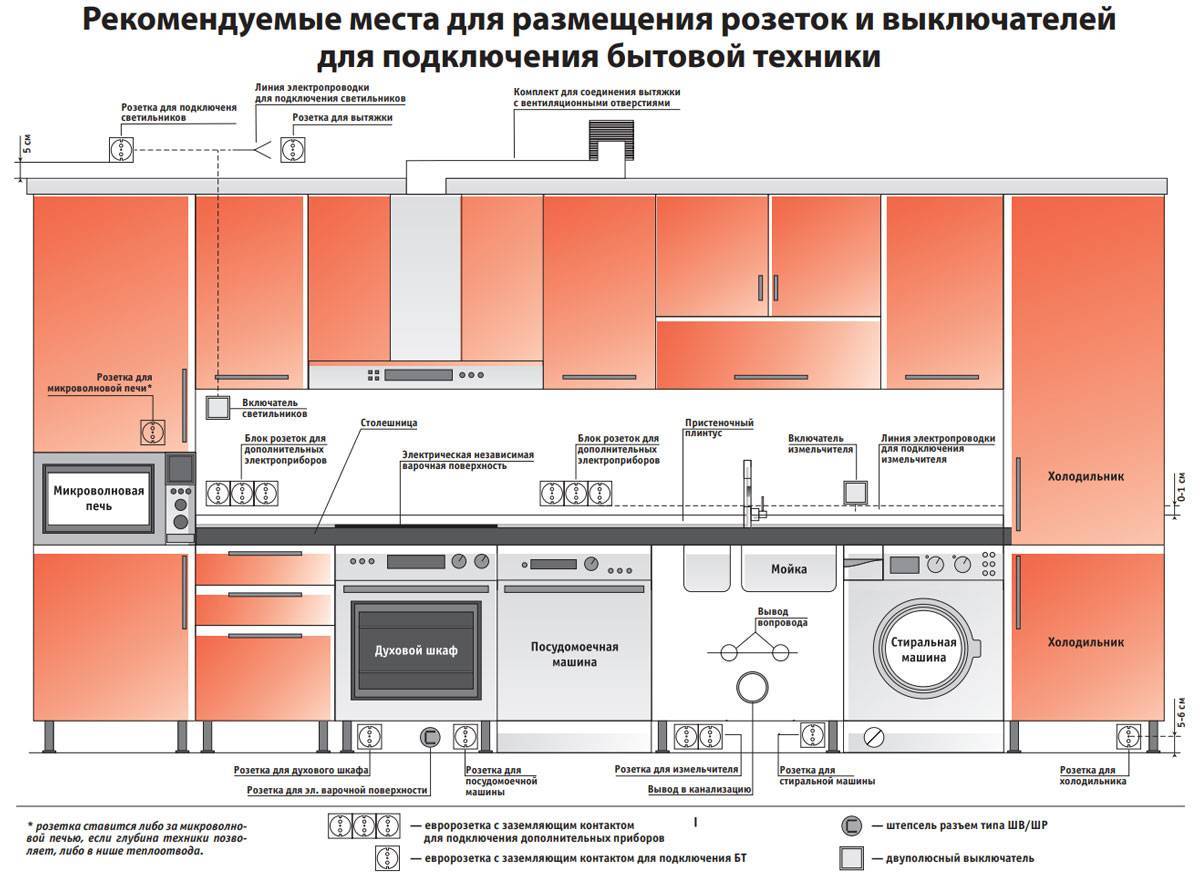

В кухонном помещении часто устанавливается крупногабаритная техника (электроплита, холодильник, посудомоечная машина, вытяжка, СВЧ-печь) — данные приборы нуждаются в стационарном электроснабжении. Поэтому на вопрос как на кухне расположить розетки для этих приборов есть один ответ — внизу.
Для мелких бытовых приборов, которые используются периодически (тостер, чайник, кухонный комбайн), можно использовать дополнительные источники питания, расположенные в фартуке, либо встроенные в столешницу.
Розетку для вытяжки лучше разместить над кухонным гарнитуром. Если вытяжка встроенная, источник питания лучше поместить внутрь того шкафчика, в который она вмонтирована. Также сверху можно расположить розетки для мебельного освещения.
Запрещено размещение розетки на кухне:
- над мойкой;
- плитой;
- непосредственно за корпусом бытового прибора.
Как и розетки, выключатели света заносятся в проектную документацию. Рассмотрим, как на схеме обозначается выключатель света.
Обозначение выключателей регламентируется ГОСТ 21.614-88 и зависит от их конструкции, параметров работы и степени защиты. Конструкционно выключатели делятся на одно-(сдвоенные или строенные), двух- и трехполюсные. Также существуют отдельные обозначения для выключателей открытой и закрытой установки, моделей с разной степенью защиты.
Данный ГОСТ определяет также обозначения для переключателей – электромеханических устройств, которые используются для соединения/разъединения электрических цепей.
Четких правил, регламентирующих расположение розеток в квартире или частном доме, не существует. В СП 31-110 от 2003 года рекомендовано устанавливать выключатели по стороне дверной ручки. Для удобного использования источника электроэнергии, он должен находиться не выше 1 м от пола. Установка розеток под потолком допускается в том случае, если управление ими производится при помощи шнура.
В целях безопасности, розетка должна находиться на расстоянии 0,5 м от газопровода и 0,6 м от раковины, мойки, душевой.
Как и где размещать розетки в квартире зависит от предназначения помещения. В коридоре достаточно одной розетки в углу возле плинтуса для подзарядки телефона. В ванной комнате можно установить 1-2 розетки (возле зеркала и для стиральной машины), на кухне и в гостиной — 2-4 (в зависимости от количества бытовой техники).
Правила расположения электроточек в разных помещениях
Точки питания в ванной
Расположение розеток в ванной
Санузел — это помещение с повышенной влажностью
Поэтому здесь крайне важно знать, на какой высоте делать розетки и выключатели так, чтобы они не представляли опасности
Главные запреты — установка точек питания под раковиной, биде, ванной. От них нужно отдалить розетки минимум на 60 см, чтобы исключить случайное попадание воды. Выключатель желательно делать снаружи помещения или также отдалять от моечных предметов. Светильники и бра у зеркала желательно запитывать через шнурок или клавишу-выключатель с противоположной от раковины/ванны стороны.
Гостиная
Для телевизора и музыкального центра розетку лучше делать на высоте 90-140 см. Расстояние от пола до выключателя должно быть не менее 0,9 м. Если предусмотрена установка кондиционера, точку питания под него выводят на уровне 20-40 см от потолка.
Кухня
В этом помещении существует несколько стандартов размещения точек питания. Они варьируется в зависимости от используемой техники:
- Первый уровень. Подразумевает монтаж розеток на высоте 10-15 см от пола. Сюда подключается мощный духовой шкаф, электроплита, морозильная камера, холодильник, измельчитель отходов. Удобство такого расположения заключается в том, что после установки встроенной кухни подобраться к розеткам иным способом как через шкафчики или стол снизу будет невозможно.
- Второй уровень. Здесь монтируют целый блок розеток на уровне 110-130 см от пола в зоне кухонного фартука. Благодаря такому расположению удается удачно подключить электрочайник, блендер, микроволновую печь, миксер и другие мелкие бытовые приборы, которыми удобно пользоваться на рабочей поверхности.
- Третий уровень. Монтируют точки питания для подключения электрической вытяжки, телевизора, подсветки. Высота локации равна 2-2,5 метра от пола.
Выключатель располагают сразу у двери на удобной для пользователя высоте. Как правило, она приближена к евростандартам и равняется 90-110 см.
Спальня

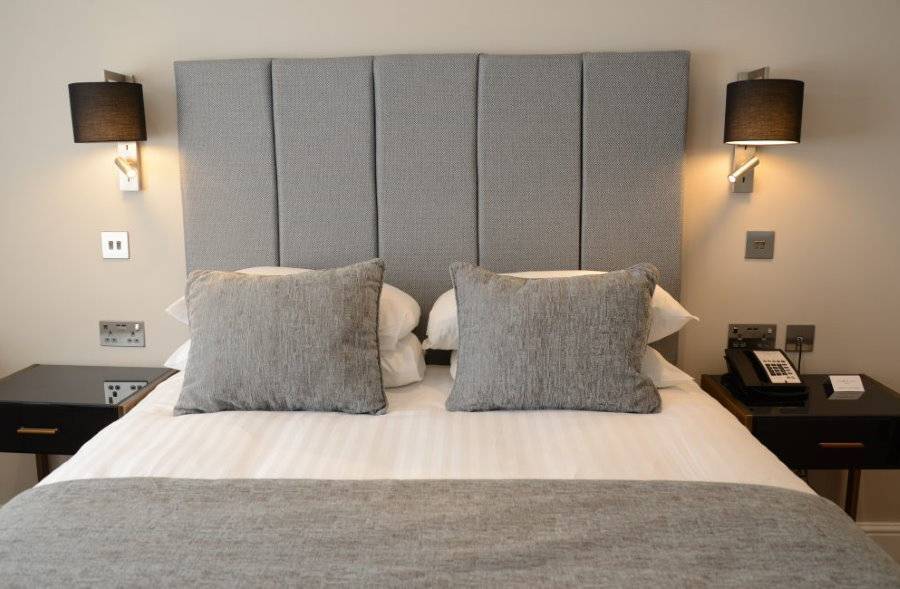

Пример расположения электроточек у кровати
Комнате отдыха рекомендуется придерживаться таких норм:
- С обеих сторон двуспальной кровати (независимо от её размера) делают по двойной розетке и по двухклавишному выключателю. Их располагают в 70 см от плинтуса. Это позволяет отдыхающему человеку, не вставая с постели, управлять освещением, ставить на подзарядку мобильный телефон, читать книгу под ночником.
- Основной выключатель ставится в комнате сразу при входе.
- Если в спальне предусмотрен туалетный столик, по обе стороны от него на высоте 70-90 см делают по розетке для подключения бра или фена.
Детская
Ещё 10 лет назад специалисты рекомендовали располагать все точки питания максимально высоко в детских комнатах. Это обеспечивает безопасность ребёнка и исключает вероятность его контакта с электросетью. Сегодня все штепсельные розетки оснащены специальными запорными крышками. Чтобы их поднять, малышу требуются усилия. Поэтому такие розетки можно монтировать согласно европейскому стандарту.
Выключатель в комнате ребёнка делают по его росту. Желательно устанавливать регулируемую точку питания, при помощи которой можно увеличивать или снижать интенсивность искусственного освещения. Под ночник лучше установить отдельную стандартную розетку с крышкой.
Кабинет
Для дорогой техники нужно обеспечить систему защиты от перепадов напряжения
Это помещение требует большего количества точек питания. Как минимум один блок нужно расположить в непосредственной близости к столу. Через него будут подключены персональный компьютер, монитор, роутер, принтер и ксерокс, аудиоколонки. Блок располагают в 30 см от уровня пола. Сколько точек питания в него будет входить, мастер решает сам в зависимости от количества будущей техники.
Если в кабинете предусмотрена библиотека, необходимо смонтировать розетку под торшер. Его устанавливают в зоне чтения. Точку питания под торшер также делают на евро-уровне 0,3 м.
На свободной стене будут располагаться еще 1-2 розетки. Их используют для подключения временной техники.
Как рассчитать необходимое количество розеток и выключателей в квартире. Рекомендации от Shop220
Подробности
- Подробности
- Опубликовано 16.07.2014 06:29
- Просмотров: 10892
Современная квартира – это не просто жилище человека. Она разделена на несколько зон различного функционального назначения, каждая из которых имеет индивидуальную планировку и расстановку мебели, оснащена самостоятельной системой освещения.
Чтобы избежать разочарования от вида висящих проводов и удлинителей нужно ответственно подойти к планированию помещения квартиры еще на стадии начала ремонта.
Возьмем за основу стандартную планировку двухкомнатной квартиры и выделим в ней 6 основных зон:
Зона кухни;Первая комната – зал;Вторая комната – спальня;Ванная комната и санузел;Зона прихожей;Балкон или лоджия.
Размещение розеток на кухне необходимо выполнять в следующем порядке. Во-первых, нужно определиться с расположением и конструктивом мебельного кухонного гарнитура и бытовой техники. Нельзя забывать об электрофурнитурах индивидуальной подсветки, теплого пола и телевизора. Если вы собираетесь использовать встраиваемую технику, то верным решением будет расположение для нее на задних стенках соседних шкафов. Чтобы обеспечить доступ к ним придется выпилить небольшие «окна», которые обеспечат доступ к розеткам. Розетка для вытяжки должна быть размещена на высоте 5-6 см от верхнего уровня кухонных шкафов. Электрофурнитуры над рабочей зоной кухонного гарнитура лучше устанавливать на высоте 10-30 см от столешницы, а вот от установки за мойкой и плитой лучше отказаться, так как это не безопасно. Розетки для техники и подсветки навесных шкафов оптимально установить на высоте 5-10см. С одной стороны это обеспечит доступ к ним, с другой стороны их не будет видно. Все розетки для кухни кроме тех, которые расчитаны для варочной панели или плиты должны быть с заземляющим контактом и рассчитаны на минимальный ток 15А. Для плиты или варочной панели необходимо использовать из негорючих материалов с расчетным током 25А.
Размещение розеток и выключателей в зале также должно в первую очередь зависеть от расстановки мебели. Так, розетки для ТВ должны быть расположены таким образом, чтобы установленная техника их скрывала – обычно это 130 см от уровня пола. Достаточно будет блока из 5розеток, 1 тв-розетка и 1 интернет-розетка, для подключения роутера. Зона дивана расположенная, как правило, напротив также должна быть оснащена электрофурнитурами для возможности подключения индивидуального освещения: 30 см от уровня пола для напольного торшера. Письменный стол должен быть оснащен 2 блоками по 2шт. Первый – для подключения компьютера и принтера, второй – для настольной лампы и одна запасная.
Стандартная схема размещения розеток в спальне это по 2шт. над прикроватными тумбами с каждой сторон кровати на расстоянии 15 см от поверхности столешницы тумбы, 1 тв-розетка для телевизора, 1 для освещения в зоне туалетного столика и 1 запасная, например, для пылесоса недалеко от входа в комнату.
Расположение розеток в ванной комнате и санузле не запрещено, но все же не безопасно с точки зрения относительной близости воды и тока. Чтобы максимально обезопасить себя от неприятностей в ванной комнате необходимо использовать влагозащищенные с крышками. Схема подключения обязательно должна быть с УЗО (дифференциальный автоматический выключатель (http://shop220.com.ua/categories/avtomaticheskie-vykliuchateli)). Расстояние от розетки до ванны либо душевой кабины не менее 60 см. В этом помещении необходимо предусмотреть розетку 1шт. — для стиральной машины, 1шт. – для водонагревателя и 1 шт. – для подключения фена или электрической бритвы.
В прихожей достаточно всего 3 розеток: 1шт. – для звонка, 1шт. – для пылесоса и 1шт. – запасная.
