Что стоит учесть при расчёте
Первыми и главными факторами будут размер помещения и его температурные характеристики. Без оценки реальных потерь тепла выполнить точный расчёт будет невозможно. Поэтому обязательно стоит учитывать такие особенности:
- материал, из которого построены стены;
- количество, размер окон и тип остекления;
- температурный режим на улице;
- наличие или отсутствие отопления этажом ниже.
Также необходимая мощность системы будет зависеть от финишного . Ведь разные материалы (например, кафель и дерево) имеют разную проводимость тепла, а температура поверхности пола должна оставаться в районе 30 градусов.
Тёплый пол в деревянном доме
Только при учёте всех этих факторов и внесении корректировок по каждому из них можно произвести качественный расчёт тёплого водяного пола. Сделать точные вычисления и составить подробный проект могут только специалисты. Но чтобы иметь начальное представление о количестве материала и объёмах работ можно использовать онлайн-калькулятор тёплого водяного пола, расположенный ниже. Плюс, не помешает ознакомиться с общей логикой расчёта и укладки такой системы.
Калькулятор тёплого водяного пола
| Температура подачи, oC. | |
| Температура обратки, oC. | |
| Шаг трубы, м. | 0.050.10.150.20.250.30.35 |
| Труба | Pex-Al-Pex 16×2 (Металлопластик)Pex-Al-Pex 16×2.25 (Металлопластик)Pex-Al-Pex 20×2 (Металлопластик)Pex-Al-Pex 20×2.25 (Металлопластик)Pex 14×2 (Сшитый полиэтилен)Pex 16×2 (Сшитый полиэтилен)Pex 16×2.2 (Сшитый полиэтилен)Pex 18×2 (Сшитый полиэтилен)Pex 18×2.5 (Сшитый полиэтилен)Pex 20×2 (Сшитый полиэтилен)PP-R 20×3.4 (Полипропилен)PP-R 25×4.2 (Полипропилен)Cu 10×1 (Медь)Cu 12×1 (Медь)Cu 15×1 (Медь)Cu 18×1 (Медь)Cu 22×1 (Медь) |
| Напольное покрытие | ПлиткаЛаминат на подложкеПаркет на фанереКовролин |
| Толщина стяжки над трубой, м. | |
| Удельная тепловая мощность, Вт/м2 | |
| Температура поверхности пола (средняя), oC | |
| Удельный расход теплоносителя, (л/ч)/м2 |
Что стоит учесть при расчёте
Первыми и главными факторами будут размер помещения и его температурные характеристики. Без оценки реальных потерь тепла выполнить точный расчёт будет невозможно. Поэтому обязательно стоит учитывать такие особенности:
- материал, из которого построены стены;
- количество, размер окон и тип остекления;
- температурный режим на улице;
- наличие или отсутствие отопления этажом ниже.
Также необходимая мощность системы будет зависеть от финишного покрытия пола. Ведь разные материалы (например, кафель и дерево) имеют разную проводимость тепла, а температура поверхности пола должна оставаться в районе 30 градусов.
Тёплый пол в деревянном доме
Только при учёте всех этих факторов и внесении корректировок по каждому из них можно произвести качественный расчёт тёплого водяного пола. Сделать точные вычисления и составить подробный проект могут только специалисты. Но чтобы иметь начальное представление о количестве материала и объёмах работ можно использовать онлайн-калькулятор тёплого водяного пола, расположенный ниже. Плюс, не помешает ознакомиться с общей логикой расчёта и укладки такой системы.
Как рассчитать необходимое количество труб для водяного отопления
Общая протяженность труб зависит от выбранной схемы укладки – «улиткой» или «змейкой». В первой условная подающая и обратная труба проходят параллельно друг другу и кольцуются в виде спирали. Это обеспечивает равномерный нагрев воздуха. Но такая схема может применяться только для относительно больших комнат, от 15 м².
Схема змейка более универсальная. Одинарной пользуются для укладки в небольших помещениях – ванной комнате, кухне. Двойные и угловые актуальны для жилых комнат. В двойной подающая и обратная труба проходит рядом друг с другом, в угловой магистраль с максимально нагретым теплоносителем находится у наружных стен.
Змейкой
Для точных вычислений метража рекомендуется использовать калькулятор расчета трубы для теплого пола, в котором указывается диаметр магистрали, шаг трубопровода. Но здесь не учитывается возможное изменение шага расстояния между трубами. Выход – разбить комнату на условные сектора с одинаковым значением шага прокладки.
Общий расчет можно сделать по следующей формуле:
S/H*1.1+D*2
где S – площадь команды;
H – шаг прокладки труб;
В – расстояние до коллекторного узла;
1,1 – компенсация длины на изгиб труб, возможный брак.
Для примера можно рассмотреть этапы расчет для жилой комнаты, площадью 20 квадратных метров, в которой планируется укладка трубопровода с шагом 20 см. Расстояние до коллектора составляет 1,5 м.
20/0,2*1,1+1,5*2=112,4 м
Для точного позиционирования труб и минимизации их смещения рекомендуется установка на специальные маты с элементами фиксации. Альтернатива – купить крепеж для трубопроводов. Он отличается в зависимости от материала черного пола – дерево или бетонная стяжка.
Улиткой
Для схемы укладки «улитка» можно использовать ту же формулу. Разницы в расходе материалов не будет. Но для больших помещений удобнее выполнить разбивку по площадям с одинаковым шагом. В этом случае в формуле учитывается расстояние до коллектора только в той части, где магистрали соединяются со входными патрубками. Для остальных зон расчет делает по такой формуле:
S/H*1.1
Также можно упростить вычисления, используя таблицу среднего расхода труб на 1 м² в зависимости от шага прокладки трубопровода.
| Шаг, см | Расход трубы м.п. на 1 м² |
| 10 | 10 |
| 15 | 6,7 |
| 20 | 5 |
| 25 | 4 |
| 30 | 3,4 |
Дополнительно нужно изучить рекомендации производителя выбранных труб. В них есть правила выбора шага расположения магистралей, оптимального диаметра трубопровода для конкретных условий.
Как рассчитать необходимое количество труб
Прежде чем приступить к монтажным работам по установке трубопровода, необходимо провести ряд подготовительных работ. Так, наиболее важным этапом подготовки проекта обогревательного оборудования является расчет количества труб для устройства теплого пола.
Если в комнате в дальнейшем будут размещаться предметы мебели или бытовая техника, то под ней запрещается проводить укладку трубы для теплого пола. Соответственно, площадь теплоисточника будет на порядок меньше. Необходимо учитывать и тот факт, что укладка нагревательного элемента должна осуществляться на расстоянии 20 см от стеновых перекрытий.
Что касается материала, из которого сделан трубопровод. Существует четыре вида:
- пластиковые,
- металлопластиковые,
- алюминиевые,
- медные.
Безусловно, самым лучшим вариантом станут два последних варианта, которые обладают высокими эксплуатационными характеристиками, долговечностью и отличной теплопроводностью. Но вместе с тем, тепловой элемент из таких материалов обойдется вам очень дорого.
На расчет длины контура теплого пола влияет и шаг петли, который может колебаться от 10 см до 30 см. Так, существуют некоторые стандарты расхода трубопровода в зависимости от шага. Для удобства мы свели эти данные в таблицу.
Кроме этих стандартных значений, многие специалисты утверждают, что рассчитать длину необходимого трубопровода можно по такой формуле:
L = S / N*1,1 |
- S – рабочая площадь теплоносителя,
- N – шаг укладки
- 1,1 – коэффициент запаса на изгиб.
Также во время проведения расчета необходимо прибавить количество метров от пола до коллекторной установки и назад.
Расчеты труб для водяного теплого пола (длина, диаметр, шаг и способы укладки и трубы)
Ограниченная длина низконапорного отопительного контура связана эффектом «замкнутой петли», при котором потеря давления превышает 20 кПа (0,2 бара). Увеличение мощности насоса, в данном случае не выход — сопротивление будет возрастать пропорционально увеличению давления.
Теплые водяные полы лучше обустраивать в помещениях, где проживают постоянно, а не пользуются время от времени.
Расчетная длина труб для теплого пола определяется по формуле:
L = (S/a×1,1) + 2c, (м), где
L — длина контура, м;
S — площадь, контура, м²;
a — шаг укладки, м;
1,1 — увеличение размера шага на изгиб (запас);
2c — длина подводящих труб от коллектора до контура, м.
Обратите внимание! Полезная площадь помещения учитывает площадь контура с добавлением половины шага трубы. Схема обустройства теплого водяного пола в бетонной стяжке
Обогревательный контур прокладывают, отступив 0,3 м от стен
Учитывают открытую площадь пола, которая передает равномерный поток излучения. Специалисты не рекомендуют монтировать отопительный контур в местах расстановки мебели. Длительная статическая нагрузка может стать причиной деформации труб
Обогревательный контур прокладывают, отступив 0,3 м от стен. Учитывают открытую площадь пола, которая передает равномерный поток излучения. Специалисты не рекомендуют монтировать отопительный контур в местах расстановки мебели. Длительная статическая нагрузка может стать причиной деформации труб.
При большой площади помещения отопительный контур разбивают на сектора. Основные правила зонирования — соотношение длин сторон 1/2, обогрев площади одного сектора не более 30 м² и соблюдение одинаковых длины и диаметра для цепей одного коллектора.
Температура теплоносителя в контуре теплого пола зависит от тепловой нагрузки, шага укладки, диаметра труб, толщины стяжки и материала напольного покрытия.
Соотношение длин и диаметров труб контура:
| Диаметр, мм | Материал трубы | Рекомендованная длина контура, м |
| 16 | металлопластик | 80 ÷ 100 |
| 18 | сшитый полиэтилен | 80 ÷ 120 |
| 20 | металлопластик | 120 ÷ 150 |
Диаметр и шаг трубной раскладки зависит от тепловой нагрузки, назначения, размера и геометрии комнаты. Зона распространения тепла пропорциональна радиусу трубы. Труба обогревает участок пола в каждую сторону от центра трубы. Сбалансированный шаг труб: Dy 16 мм — 0,16 м; 20 мм — 0,2 м; 26 мм — 0,26 м; 32 мм — 0,32 м.
Конструкция металлопластиковых труб для теплого водяного пола.
В паспортных данных изделий указывают максимальную пропускную способность труб, на основании которой вычисляют линейное изменение давления. Оптимальное значение скорости теплоносителя в трубах водяного отопления 0,15 ÷ 1 м/с.
Зависимость шага от площади и нагрузки сектора:
| Диаметр, мм | Расстояние по осям (шаг труб), м | Оптимальная нагрузка, Вт/м² | Общая (или разбитая на участки) полезная площадь помещения, м² |
| 16 | 0,15 | 80 ÷ 180 | 12 |
| 20 | 0,20 | 50 ÷ 80 | 16 |
| 26 | 0,25 | 20 | |
| 32 | 0,30 | меньше 50 | 24 |
Варианты укладки труб: простые, угловые или двойные петли (змейки), спирали (улитки). Для узких коридоров и помещений неправильной формы используют укладку змейкой. Большие площади разбивают на сектора. Допускается комбинированная укладка: в краевой зоне труба выкладывается змейкой, в основной части — улиткой.
Варианты укладки труб водяного теплого пола.
По периметру, ближе к наружной стене и возле оконных проемов, проходит подача контура. Шаг укладки в краевых зонах может быть меньше расстояний между трубами в центральной части комнаты. Подключение усилений краевой зоны необходимо для повышения мощности теплового потока.
Обратите внимание! Загиб труб на 90° в спиральной схеме подключения водяного теплого пола, снижает гидравлическое сопротивление меньше, в сравнении с укладкой петлями (змейкой). В расчетах труб для водяного теплого пола используют диаметры 16, 20, 26, 32 мм
В расчетах труб для водяного теплого пола используют диаметры 16, 20, 26, 32 мм.
Укладка труб водяного теплого пола по спиральной схеме снижает гидравлическое сопротивление.
Для систем теплых водяных полов применяют гофрированный, нержавеющий стальной, медный, металлопластиковый, сшитый полиэтиленовый трубопровод. Гофрировать трубу для теплых полов стали относительно недавно для того, чтобы облегчить монтаж конструкции и сократить расход на поворотные увеличения длины.
Полипропиленовый трубопровод обладает большим радиусом изгиба, поэтому в системах теплых полов применяется редко.
Гофрированная труба из нержавеющей стали для обустройства водяного теплого пола.
Определение тепловой потери помещения
Если теплопотери превышают указанное значение, то потребуется выбрать иную систему отопления, или дополнить тёплые полы установкой радиаторов. Возможно, следует дополнительно утеплить дом.
Полученные теплопотери делятся на площадь отапливаемых помещений. Это предварительная расчётная мощность водяного тёплого пола на квадратный метр. Окончательный расчёт выполняется в специальной компьютерной программе.
Если бы наша система отопления с использованием полов указанной конструкции состояла только из него, то расчёты можно было считать завершёнными. Но необходимо учитывать участок от коллектора до котла, учитывая, при этом, гидравлическое сопротивление участка.
Как производится расчет длины трубы
Традиционно при расчетах принимают, что 5 м трубы достаточно для отопления 1 м² пола (см. табличку выше). Номинальное расстояние при этом будет равно 200 мм. Исходя из этого соотношения можно рассчитать номинальную протяженность всего трубопровода: умножить полную площадь комнаты на 5 и округлить в большую сторону.
Для угловых комнат с одним окном лучше увеличить эту длину на 20% (на 1,2), с двумя окнами – на 30% (на 1,3). Для северных районов Российской Федерации необходимо умножить получившуюся длину еще на 20% (на 1,2).
Например, для угловой комнаты площадью 20 м² с двумя окнами и в холодном регионе России протяженность трубопровода будет:
В данном расчете используется полная площадь комнаты без вычета площади крупных предметов мебели. Так делается потому, что воздух над диванами (и даже шкафами) также необходимо отапливать, часть тепла расходуется на нагрев самой мебели. Если рассчитать по уменьшенной площади, в комнате будет прохладно, а в маленькой заставленной мебелью комнате может быть попросту холодно.
Определение максимальной длины одного контура
Максимальная длина одного контура ни при каких условиях не должна превышать 100 м – иначе насос просто не продавит теплоноситель в контур. Да и стометровый контур лучше разделить на два – отопление улучшится, а при избыточном нагреве всегда можно отрегулировать нагрев каждого контура при помощи трехходового клапана в коллекторном узле.
Можно ли стыковать трубы друг с другом?
Если укладывается водяной пол из медных труб в стяжку, то придётся произвести стыковку труб друг с другом. Это сделает конструкцию надёжней и долговечней. При монтаже полипропиленовых изделий, соединение осуществляется при помощи пайки, а в случаи с полиэтиленовым контуром, стыковка делается сваркой термостойкой муфты.
Труднее дело обстоит при соединении фитингами труб РЕ-Х и PE-RT. Установка пресс-фитингов допустима, но нежелательна, так как возможна протечка. А вот, для подсоединения трубопровода к коллекторному узлу без пресс-фитингов не обойтись.
Лучше брать для тёплого пола гибкий трубопровод, одним цельным куском. Это надёжнее и практичнее, так как при протечке, ремонт нижнего этажа обойдётся дороже.
Тёплый пол — современная система отопления, которая при правильном выборе материала, и точности вычислений расстояния для укладки петель, способна создать идеальный микроклимат в доме.
Видео материалы
Труба для теплого пола. Правила укладки.
Watch this video on YouTube
Как не ошибиться с длиной трубы теплого пола
Watch this video on YouTube
Тонкости расчета
В большинстве случаев, на 1 м2 расходуются 5 м трубы. При этом длина шага равна 20 см.
Однако укладывать трубы специалисты рекомендуют исходя из точных вычислений. Для этой цели потребуется формула L=S/N*1,1, где:
- S представляет площадь участка;
- N обозначает шаг укладки;
- 1,1 – запасная труба, необходимая для создания поворотов.
Если прибавить расстояние от коллектора до пола, увеличенное в два раза, получится более точный расчет. Для большего понимания вычислений можно привести пример:
- предположим, площадь участка равна 16 м2;
- расстояние от коллектора до пола – 3,5 м;
- шаг укладки равен 0,15 м;
- следуя формуле: 16 / 0,15 х 1,1 + (3,5 х 2) = 124 м.
Увеличение расхода в зависимости от расстояния между соседними трубами представляет следующая таблица:
Шаг петли, мм | Расход трубы на 1 м2, м. п. |
100 | 10 |
150 | 6,7 |
200 | 5 |
250 | 4 |
300 | 3,4 |
Раскладка теплого пола ограничивает длину трубы до 120 м, потому как на это есть ряд причин:
- высокая температура не должна повредить покрытие пола;
- подогрев в контуре при эксплуатации (особенно при протечке) способен повредить цементную стяжку;
- разделение поверхности на несколько участков способствует эффективному обогреву.
По диаметру
Для корректного вычисления диаметра трубы потребуются следующие вычисления:
- 15кПа – давление насоса, обеспечивающего эффективный обогрев;
- длина труб равна 85 м;
- теплоноситель расходует 0,2 м³/ч.
Следовательно, производится расчет по формуле D=18* (p/L*G2) – 0,19, где:
- D обозначает диаметр трубы для теплого пола;
- L – метраж длины изделия;
- p – давление насоса;
- G – расход воды, которая циркулирует в трубах (описывается в документации);
- D=18* (15/85 × 0,22) –0,19 = 13,6 мм.
Производители выпускают трубы 16 мм – наиболее оптимальный вариант для установки системы. Подходящими схемами настройки теплового пола считаются змейка и улитка. Горячая вода при планировании – красная, холодная обозначается голубым цветом.
По длине контура
Отопительная система нуждается в создании конструкции, поддерживающей наиболее эффективное давление и циркуляцию воздуха. Поэтому предел длины водяного контура – 80, максимум 100 метров. Однако не всегда помещение соответствует расчетам, требуя собственные параметры, порой превышающие 150 м. Проблема решается легко – достаточно лишь установить несколько контуров.
При расчетах необходимо учитывать диаметр трубы и материал изготовления:
- Металлопластиковые изделия наиболее востребованы ввиду низкой стоимости и простого монтажа. В основу лёг полиэтилен с прослойкой из алюминия, которая повышает надежность конструкции. Металл обладает высокой теплопроводностью, чем и привлекает производителей, которые желают создать оптимальные условия теплообмена. При диаметре 16 мм длина контура способна достигать сотни метров.
- Полиэтиленовые конструкции не требуют дополнительного слоя, сшиваясь на молекулярном уровне. Изделие легко гнется, проявляя устойчивость к высоким температурам до 95ºC и к различным химическим растворителям. При 18 мм диаметра предел составит 120 метров.
- Полипропилен обладает высокой жесткостью и прочностью. Он не востребован на рынке и применяется преимущественно для производственных целей. Предел длины для изделия составляет 90-100 метров.
- Медные изделия обладают наивысшей теплопроводностью, за счет которой их цена является самой высокой на строительном рынке. Однако они нуждаются в профессиональной установке, так как при малейшей провинности дают течь.
- Гофротрубы изготовлены из нержавеющей стали. Максимальная длина контура равняется 120 м при диаметре 25 мм. Гофрированные трубы рекомендуют приобретать с рассчитанной заранее длиной, достаточной для одного контура. Такая покупка автоматически устраняет возможность протечки.
Большую площадь следует поделить на составляющие участки в соотношении 1: 2. То есть его ширина будет в 2 раза меньше длины. Следовательно, для того, чтобы вычислить количество участков, потребуются следующие меры:
- При шаге 15 см количество м2 для площади участка не превышает 12;
- шаг 20 см подходит для 16 м2;
- шаг 25 см – 20 м2;
- 30 см – 24 м2.
В последующем при увеличении шага на 5 см площадь соответственно увеличивается на 4 м2. Однако специалисты не рекомендуют вычислять точные значения. Во избежание протечек следует брать про запас 2 м2.
Советы и рекомендации
Чтобы получить максимально точные расчёты, целесообразно обратиться за консультацией профессионалов, специализирующихся на выполнении монтажа внутренних инженерных коммуникаций.
Допускается использование онлайн-калькулятора, который облегчит расчёты, но даст весьма приблизительные вычисления, представляющие общую информацию о масштабах предстоящих монтажных работ.
Пример расчета водяного теплого пола
Для обогрева старых и ветхих сооружений, не обладающих качественным утеплением, нецелесообразно использовать систему тёплых водяных полов в качестве единственного отопительного элемента, что обусловлено низкой степенью эффективности и высоким уровнем энергозатрат.
Уровень технической грамотности всех выполненных расчётов оказывает непосредственное влияние на качественные характеристики монтируемой отопительной системы. Правильные расчёты позволяют оптимизировать финансовые затраты не только на процесс установки водяного обогрева полов, но и минимизировать расходы во время эксплуатации и обслуживания всей отопительной системы.
Рассчитаем нужный расход трубных изделий на м2
В целом, на один квадратный метр пола расход выйдет, равный пяти погонным метрам трубного сортамента. Данный метод считается самым простым в расчетах расхода труб на м2 площади сооружаемой конструкции.
Смотреть видео
Трубы для теплого пола. Как узнать длину петли?
При таком расчете расхода на м2 величина шага принимается в 20 см. Просчитать нужное количество трубопроката для теплого пола можно, используя следующую формулу:
Рассчитывая длину труб теплого пола на квадратный метр, следует добавлять расход сортамента от пола до коллектора и в обратном направлении. Например, при расчете длины трубного проката на квадратный метр к предоставленной формуле необходимо приплюсовать удвоенную дистанцию до коллекторного шкафа.
Легко определить расход металлопластикового и любого другого трубного изделия на теплый пол можно, используя онлайн калькулятор. Рассчитывать по данным программам очень удобно. В основе каждого такого программного продукта положена «методика коэффициентов».
Эти коэффициенты учитывают:
- шаг и диаметр металлопластиковых, полипропиленовых, медных и других трубных изделий;
- материал изготовления сортамента;
- габариты и вид покрытия теплой конструкции;
- габариты и вид стяжки. Предлагаем онлайн калькулятор для расчета стяжки пола.
Онлайн калькуляторы также учитывают наличие утеплителя на металлопластиковой или иной трубе. Заслуженной популярностью у пользователей пользуется программный продукт «Комплекс Valtek», который содержит специальный раздел для расчетов для строительства теплого пола.
Выбираем шаг укладки
Чтобы вся поверхность сооружаемой конструкции, выполняла нагрев, а температура в помещении была комфортной, необходимо выдержать определенную длину между трубными изделиями.
На крайней части эта дистанция может составлять примерно десять сантиметров. Дальше она может меняться с разницей в пять сантиметров. Например: 10,15 см и т. д.
Определим длину контура
Рассчитать эту величину нужно, исходя из диаметра и материала труб, взятых в работу. Так, например, если монтаж выполняется из 16 – ти дюймового металлопластикового сортамента, то протяженность контура водяной системы в полу не должна быть больше 100 метров. Оптимальная длина металлопластикового трубопроката в данной ситуации составит от 75 до 80 метров. Если в работу взят металлопластиковый трубопрокат с диаметром 20 мм, то длина теплого пола не может быть больше 120 м.
Вычисляя расход трубы на теплый водяной пол, часто стоит вопрос, можно ли делать контур разной протяженности. Идеальным вариантом решения для теплого водяного пола считается одинаковая величина всех петель. Практически сделать это не сложно, но не всегда целесообразно. Например, в помещении с небольшой полезной площадью.
А потери давления в конструкции теплого водяного пола можно выровнять посредством балансировочной арматуры. Разброс по протяженности трубных изделий на таких объектах разрешается в пределах 40%. Так же при необходимости «играют» с диаметром и шагом прокладки.
Необходимое число контуров
Вопрос, по расчёту труб на теплый пол, сложно решить, не зная количество контуров. И здесь перед нами встает еще одна проблема, как рассчитать количество петель, подводимых к коллектору? Для этого нам потребуются следующие показатели:
- объем коллектора;
- количество пропускаемого теплоносителя за определенную единицу времени;
- показатель тепловой нагрузки.
Рассчитывать все эти величины не нужно, так как они должны быть указаны в техническом паспорте узла смешения.
Для большого помещения необходимо выполнить «раздел» на меньшие территории. И при этом рекомендуют делать несколько контуров.
Монтируем коллектор
Выполняя монтаж коллектора, нужно запомнить несколько основных правил.
Следует принять во внимание высоту стяжки и отделки, которая будет уложена
Если это проигнорировать, то получиться ситуация с проблемой открывание дверцы шкафа.
Так же важно учесть удобство обслуживания и возможность произвести текущий ремонт с отключением магистрали.
Более короткий отрезок трубы отличается большей жесткостью и наоборот
Следовательно, коллектор можно поднимать не выше 25 см над уровнем чистового пола. При работе нельзя игнорировать дизайн помещения
Если поднятие шкафа недопустимо в определенном дизайнерском решении, то ее рекомендуют опускать ниже к полу, но с расчетом легкости открывания.

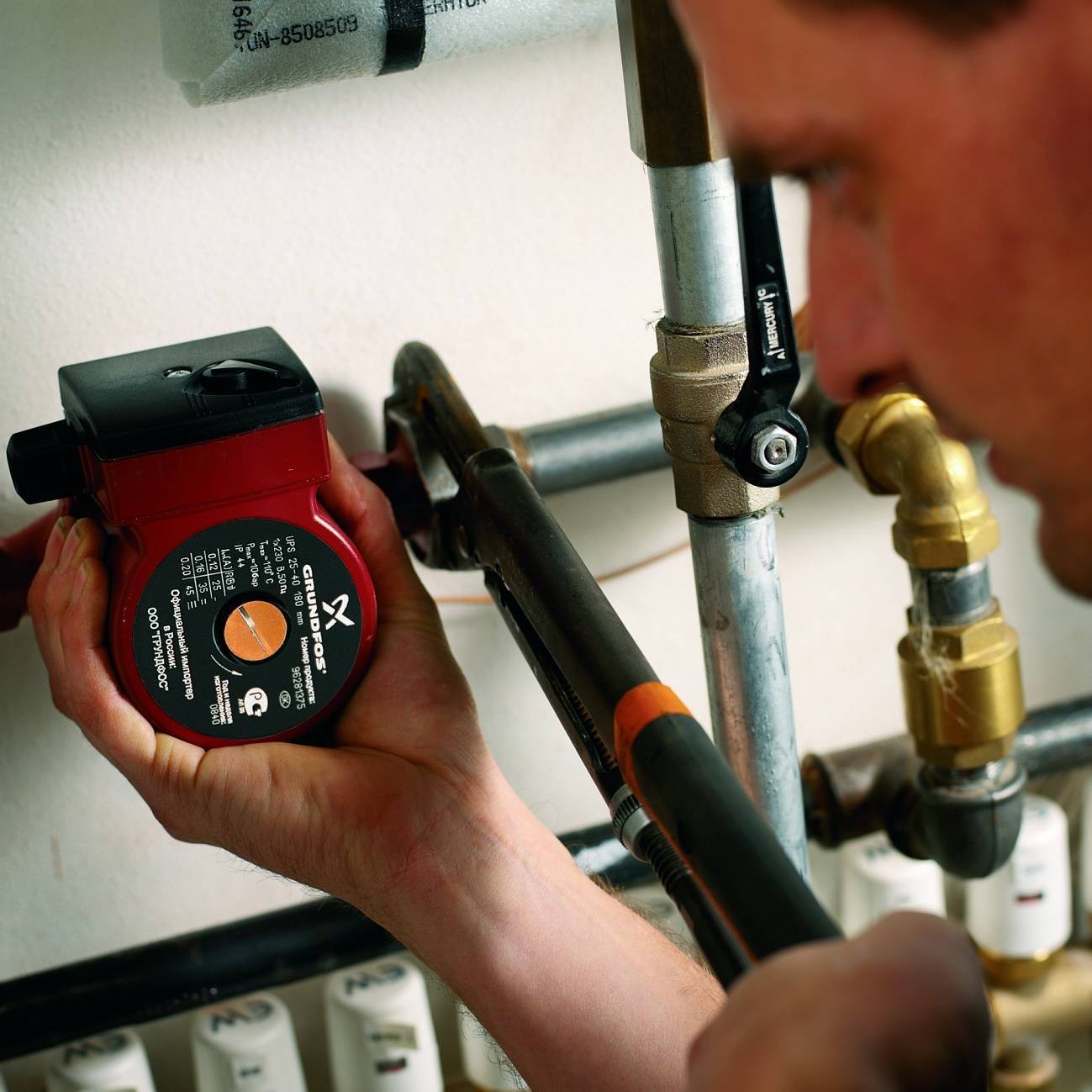

Рассчитываем циркуляционный насос
Чтобы система получилась экономичной, нужно подобрать циркуляционный насос, обеспечивающий нужный напор и оптимальный расход воды в контурах. В паспортах насосов обычно указывают напор в контуре самой большой длины и суммарный расход теплоносителя во всех петлях.
На напор оказывают влияние гидравлические потери:
∆ h = L*Q²/k1, где
- L — длина контура;
- Q — расход воды л/сек;
- k1 — коэффициент, характеризующий потери в системе, показатель можно взять из справочных таблиц по гидравлике или из паспорта на оборудование.
Зная величину напора, вычисляют расход в системе:
Q = k*√H, где
k — это коэффициент расхода. Профессионалы принимают расход на каждые 10 м² дома в пределах 0,3-0,4 л/с.
Среди составляющих теплого водяного пола особая роль отводится циркуляционному насосу. Только агрегат, мощность которого на 20 % превышает фактический расход теплоносителя, сможет преодолеть сопротивление в трубах
Цифры, касающиеся величины напора и расхода, указанные в паспорте, нельзя воспринимать буквально — это максимум, а фактически на них оказывает влияние протяженность, геометрия сети. При слишком большом напоре уменьшают длину контура или увеличивают диаметр труб.
