Инфракрасный теплый пол под плитку – основные требования, технология монтажа

Кафельная плитка и напольные системы обогрева

Тёплые полы сверху всегда закрываются финишным покрытием. В последнее время на рынке отделочных материалов имеется огромное количество самых разных материалов, предназначенных для этих целей.

Ламинат, линолеум, ковролин, паркетная доска – все эти материалы отлично смотрятся в любом интерьере благодаря своим отличным эстетическим свойствам, но вот при выборе напольного покрытия для тёплого пола следует руководствоваться несколько другими критериями.

Критерии выбора финишного покрытия

При укладке ламината на ИК-пол, рекомендуется настелить подложку

Прежде всего, следует обратить внимание на коэффициент теплопроводности материала. При классическом способе отопления жилья, когда обогрев производится настенными радиаторами, полы являются самой холодной частью комнаты, поэтому большинство напольных покрытий имеет пониженную теплопроводность

Чтобы защитить наши ноги от холода, под ламинат стелют теплоизоляционную подложку, а внутреннюю часть линолеума покрывают ворсом и т.п. Но то, что хорошо при настенном обогреве, при напольном является большим минусом. Покрытия с теплоизолирующим эффектом перекрывают свободную передачу тепла от нагревательных элементов окружающему воздуху.

Кафельное покрытие не обладает термозащитой

Единственным видом напольного покрытия, не обладающим термозащитными свойствами, является плиточный пол.

Пол, покрытый кафелем, практически не задерживает тепло, что значительно повышает КПД напольных обогревательных систем.

Плитка укладывается обычно на бетонное черновое основание при помощи специального плиточного клея.

Это делает керамику отличным вариантом для устройства декоративного настила поверх тёплых полов. Однако это не относится к ИК полам.

Плитка и ИК полы – возможные подводные камни

В случае укладки плитки на водяные или кабельные полы, проблем не возникает

Можно ли укладывать инфракрасные тёплые полы под плитку? На этот вопрос нет определённого ответа даже у специалистов. Если одни категорически не рекомендуют монтаж инфракрасного пола под кафель, то другие не видят в этом ничего страшного.

Попробуем разобраться в возможных проблемах с точки зрения особенностей монтажа кафеля и ИК обогревательных систем.

Укладка кафельной плитки производится обычно поверх слоя бетонной стяжки. Поверхность черновых полов выравнивается посредством цементного раствора.

В случает с водяными полами, оптимально залить их бетонной стяжкой

В случаях с монтажом водяных или кабельных тёплых полов заливка бетонной стяжки происходит без проблем – такие обогревательные конструкции как раз рекомендуется устанавливать под бетонную заливку. В этом случае заливка выполняет сразу три функции:

1. Выравнивающую. Делает поверхность полов ровной в горизонтальной плоскости.
2. Защитная. Оберегает нагревательные элементы – пластиковые трубы и изоляционную оплётку кабелей – от внешнего физического воздействия.
3. Теплопередающую. Бетонная заливка является отличным проводником тепла, быстро и в полной мере отдающим его окружающему воздуху.

Однако с ИК излучателями дело обстоит не так уж просто: производить стяжку поверх плёночного пола под плитку нельзя. Во-первых, составы плиточных клеев и смесей для стяжки имеют щелочную среду, поэтому при непосредственном нанесении раствора на плёнку обогревательных элементов она со временем может прийти в негодность, а заключённые внутри неё электрические провода замкнуть.

Во-вторых, нанесённая прямо на плёнку бетонная стяжка не сможет образовать с ней прочной сцепки из-за низкой адгезии гладкой поверхности. Вследствие этого стяжка, не имеющая прочной связи с основанием полов, может попросту растрескаться и рассыпаться под весом мебели или перемещающихся по комнате людей.

Достоинства и недостатки ИК пола под плитку

Плюсов у инфракрасного пола немало:

1. Излучения нагревают не воздух, а окружающие предметы интерьера. Длина волн составляет от 5 до 20 мкм, они легко проходят через плитку.
2. Регулирование температуры выполняется автоматически, что позволяет устанавливать собственный микроклимат в отдельной комнате.
3. Малое потребление электроэнергии.
4. При работе не выделяется вредных для здоровья излучений, как при использовании для обогрева кабельной системы.
5. Не высушивает воздух, а наоборот, обогащает его отрицательно заряженными ионами.

Сравнение теплого пола с обычным отоплением

Но у таких систем также имеются и минусы. Особенно они проявляются при укладке ИК теплого пола под кафельную плитку:

1. Использовать пленочную систему выгодно только для обогрева небольших помещений. В противном случае затраты на оплату коммунальных услуг превысят все ожидания.
2. Не допускается укладка инфракрасного пола в местах, где он будет закрыт сантехникой или крупной, тяжелой мебелью. Перестановка в комнате будет уже невозможна.
3. Цементная стяжка, как и клей для плитки, со временем будет вызывать повреждения пленки. Срок службы ее из-за этого снизится.
4. При выходе ИК-пола из строя, он потенциально может являться причиной короткого замыкания и возгорания.
5. Низкая адгезия материала усложняет монтажные работы. Ее можно увеличить, поместив между пленкой и плиткой гипсокартон либо армирующую сетку, но греющая способность при этом снизится.
6. Укладка системы должна выполняться только на ровную поверхность, для чего требуется проведение достаточно сложных подготовительных работ.

Укладка выполняется только на ровную поверхность

Выбор инфракрасного пола

Различают две категории ИК теплых полов, используемых под плитку: стержневые и пленочные.

Особенности стержневых полов, действующих по принципу инфракрасного исцеления:

• Допустима укладка системы непосредственно в клеевой раствор;
• Применение дополнительной армирующей сетки не надо;
• Установку стержневого пола без помощи других без вербования профессионалов;
• Непроизвольный режим регулировки системы отопления – при большой производительности врубается экономичный режим работы.

В протяжении укладки отопления пленочного типа важно делать определенные требования, что скажется на повышении цены ремонта. Инфракрасная пленка со собственной стороны выпускается в 2-ух исполнениях: с углеродным и биметаллическим нагревательным элементом

В первом варианте роль нагревательных частей делает карбоновое волокно (углеродная паста с разными добавками). База материала – лавсановая пленка, владеющая такими свойствами как: износоустойчивость, прочность, упругость и отличные диэлектрические свойства.

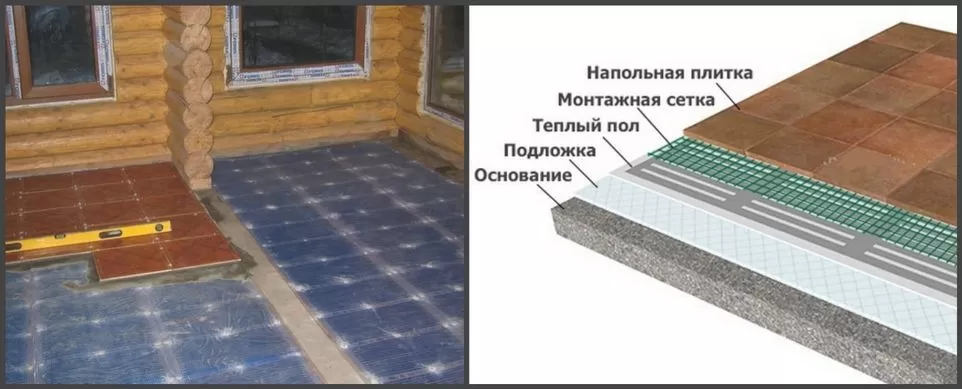

Инфракрасный пол под плитку: фото

Греющие элементы запаяны в два слоя, подача электроэнергии осуществляется через бронзовые или серебряно-бронзовые проводники. Подключение теплого пола происходит по параллельной схеме.

Важно! Углеродную инфракрасную пленку может быть использовать для утепления вертикальных поверхностей и потолка

Неплохой вариант – ИК-пленка с графитовым напылением. Материал отличается повышенной надежностью и долгим сроком работы. Недочет – большая стоимость.

Структура пленочного подогрева с биметаллическим нагревательным элементом складывается из 2-ух слоев: алюминий и медь с присадками.

База биметаллических полов – полимерная гибкая пленка. Схема в обязательном порядке дополняется заземляющим проводом, а процедура установки не достаточно усложняется. Подключение производится через УЗО и АВДТ.

Важно! Биметаллический ИК пол нельзя стелить под плитку

Укладка инфракрасного теплого пола: технология

Первый шаг – составить план размещения полос термопленки, соединительных контактов и датчиков. Измерить длину полос термопленки. Произвести расчет необходимого количества термопленки и отражающей подложки на данную площадь. Из подсчетов нужно исключить площадь тех мест, которые будут располагаться под мебелью (диванами, шкафами и так далее). Укладка теплоизоляционной подложки, в отличие от термопленки, рассчитывается на всю площадь помещения.

Схемы распространения тепла от радиатора отопления (слева) и инфракрасного обогревателя (справа).

Монтаж терморегулятора. Заблаговременно определить в стене будущее месторасположение терморегулятора, прислонив его к стене, визуально выровнять и сделать отметку карандашом. Для встраиваемого терморегулятора необходимо проштробить места для подводящих проводов и под терморегулятор.

Предварительная подготовка основания. Нужно очистить пол от загрязнений и пыли с помощью щетки или пылесоса и убрать все неровности поверхности. При влажной поверхности нужно тщательно просушить его.

Укладка теплоизоляционного материала. Уложить теплоизоляционную подложку на всю площадь комнаты. Соответствующая необходимым размерам пленка разрезается по специальным линиям разреза. Закрепляется между собой с помощью скотча.

Укладка инфракрасного теплого пола. Нарезать полоски термопленки желаемой длины. Пленку можно разрезать в любом месте: или в указанном производителем, или между обособленными нагревательными элементами. Нужно изолировать разрезанные стороны термопленки. В случае разрезания в обозначенном изготовителем месте изоляции подлежат только пластины коллектора. Вся ширина термопленки изолируется, если разрез сделан между отдельными нагревательными элементами. Каждая полоска раскладывается на поверхности пола согласно подготовленному плану, и делаются отметки карандашом под прорубание штроб. Отступ между полосками термопленки должен составлять минимум 1-2 см, а от стен – 5-10 см. Нужно следить за тем, чтобы не происходило наложение полосок термопленки друг на друга и случайный нахлест.

Соединение контактов. Один из концов клеммы всовывается в промежуток между слоями, второй конец клеммы должен находиться со стороны медной шины сверху над термопленкой. Для подсоединения контактных клемм медная и серебряная шина расслаивается на конце термопленки. Подсоединяются провода к клемме. К одной медной полосе термопленки подводится 0, к другой – фаза. Клемму с помощью пассатижей нужно прижать аккуратно и крепко.

Несколько полосок термопленки должны соединяться параллельно, как в схеме.

Схема подключения инфракрасного теплого пола.

Изолируются места контактов. С помощью изоляционного материала мастик с обеих сторон изолируются места соединения клемм. На обратной стороне термопленки изолируется медная шина полосками (2,5х5 см) битумного скотча.

Чтобы придать поверхности пола идеальную ровность, подводящие провода утопляются в заранее вырезанные канавки в теплоизоляционном материале. Проводку можно сделать под плинтусом.

Установка напольного датчика. Датчик температуры подсоединяется к терморегулятору. Закрепляется датчик на нижней стороне термопленки и приклеивается скотчем. Датчик температуры и провода также необходимо расположить в углубления, чтобы поверхность пола была ровной. Для этого нужно предварительно обозначить места под штробы. Обозначенные штробы вырезаются дисковой пилой или прорубаются сечением. Провода в теплоизоляции фиксируются скотчем. Также необходимо сделать вырезы теплоизоляции под контактами для получения ровной поверхности пола. Терморегулятор нужно подключить к сети и проверить работоспособность всей системы. Измеряется сопротивление, результат записывается в гарантию.

План укладки инфракрасного теплого пола зарисовывается на обратной стороне гарантии.

Уложить любое финишное напольное покрытие: ламинат, ковролин или линолеум. Прежде чем уложить покрытие, поверх термопленки для ее защиты от попадания воды нужно постелить полиэтиленовую пленку. Пленка накладывается с нахлестом листов в 20 сантиметров.

https://youtube.com/watch?v=YuUaj1DzMx0

Панели ламината можно класть сразу на полиэтиленовую пленку. Финишное покрытие из ковролина или линолеума кладется на предварительно уложенные листы ДВП или фанеры. При этом укладывать листы первичного пола нужно так, чтобы не повредить саму термопленку.

Преимущества установки теплого пола под плитку

Теплый пол имеет массу положительных характеристик и при условии соблюдения всех рекомендаций способен оказать чрезвычайно положительное влияние на множество аспектов, повысив уровень комфорта всех проживающих в доме.

Керамическая плитка имеет высокий уровень теплопроводности, что позволяет эффективно использовать систему теплого пола для обогрева помещения

В первую очередь, это связано с равномерностью распределения тепла в помещении. За счет того, что основная масса теплого воздуха располагается внизу, общая температура в комнате будет максимально благоприятна, ведь, как известно, теплый воздух легче и стремиться подняться вверх.

В случае использования таких отопительных приборов, как батареи и конвертеры, воздух более активно перемещается в помещении, за счет чего увеличивается количество сквозняков, и, соответственно, количество поднимаемой пыли. Теплые полы действуют по-иному принципы, что также положительно сказывается на здоровье.

Что же касается керамической плитки, как отделочного материала, укладываемого поверх такой системы, то это отличное решение по нескольким причинам:

• высокий уровень теплопроводности;
• длительный срок эксплуатации;
• устойчивость к температурным перепадам;
• способность выдерживать серьезные механические нагрузки;
• устойчивость к воздействию воды и пара.

Любой тип системы теплого пола контролируется с помощью датчика и регулятора температуры

Какой теплый пол лучше

На строительном рынке существует несколько вариантов организации теплого пола в помещениях – это системы водяного и электрического типа, притом последние бывают двух видов – кабельные и пленочные. Каждый из них имеет свои достоинства и недостатки, которые могут существенно повлиять на итоговый выбор владельца дома. И все нюансы стоит обязательно учесть еще на этапе проектировки дизайна и ремонта помещений.

Основные виды теплых полов

Водяные полы представляют собой систему труб, по которым протекает горячая вода, подаваемая из системы централизованного отопления или от автономных котлов. Такие полы обустраиваются обычно при помощи стяжки, однако есть варианты, которые можно оборудовать и без заливки цементных смесей.

Водяной теплый пол

Схема монтажа водяного теплого пола

На заметку! Из-за необходимости заливки стяжки высота потолков в помещении снижается минимум на 7-10 см. Также водяные полы не всегда можно обустраиваться в квартирах, расположенных в домах старого фонда, из-за невозможности подключения к системе централизованного отопления (нагрузка на нее будет слишком велика).

Электрический кабельный пол представляет собой систему, созданную из нагревательного кабеля, уложенного на черновое основание и также залитого стяжкой. Иногда кабель может укладываться и без заливки цементной смеси. Работает такой пол, как нетрудно догадаться, от электросети.

Электрический кабельный пол

Инфракрасные полы – это тоже электрические системы, только нагрев основания производится за счет инфракрасного излучения. Система представляет собой тонкие пленочные маты, уложенные на пол и вырабатывающие тепло. Обычно такие полы укладываются поверх на залитую стяжку. Одно из главных преимуществ использования ИК полов – это отсутствие значительного повышения уровня пола ввиду отсутствия необходимости заливать стяжку.

ИК пленка для теплого пола

Принцип работы пленочных покрытий

В пленочном покрытии используется карбоновый или графитовый нагревательный элемент. Другой вариант такого пола — пленка целиком покрывается карбоном.

Пленочные инфракрасные полы укладываются под плитку, на заранее очищенную и выровненную поверхность. Пленка подключается к электросети, и благодаря ИК-излучению, поверхности в комнате начинают нагреваться. Такой тип подогрева полов можно использовать как вспомогательную, и даже как основную систему обогрева помещения.

Характеристики инфракрасных обогревателей

Температуру ИК полов можно легко регулировать. Максимально устанавливается обогрев до 50 градусов, но в этом нет необходимости. Как правило, устанавливают температуру в 21 градус.

Для работы системы необходимо напряжение 220 В, а максимальное потребление энергии около 250 Вт/м2. При терморегуляции энергопотребление на 1 кв.м 35-85 Вт.

Как вы видите на данной схеме размещения подогрев разбит на отдельные зоны. При этом под ванну и душевую кабину не подводится тепло, а зачем тратить на них энергию и деньги.

Достоинства инфракрасного пола

Преимущества ИК пола перед другими технологиями заключаются в следующем:

1. Простота монтажа. Такая система легко устанавливается, особенно если сравнивать с водяным полом.
2. Маленькая толщина ИК-пленки. Она не влияет на высоту полов и плиточного покрытия.
3. Автономная работа. Система подогрева работает автоматически. Включается и выключается по таймеру и постоянно поддерживает необходимую температуру.
4. Низкая стоимость материалов.
5. Долгий срок эксплуатации.
6. Эффективность ИК-полов на 20% выше, чем у других типов теплых полов.
7. Нет необходимости в дополнительном обслуживании системы.
8. При повреждении отдельного элемента системы, остальные продолжают работать. Это возможно благодаря их параллельному соединению.

Недостатки инфракрасных систем при укладке их под кафель

Эта технология имеет и свои недостатки, хотя их намного меньше, чем достоинств:

1. Высокие нагрузки на напольное покрытие могут привести к механическим повреждениям нагревательных элементов.
2. Высокий расход электроэнергии, что приводит к большим счетам за электричество.

Это интересно: Гидроизоляция бассейна под плитку

Пошаговый монтаж инфракрасного пола

Инфракрасный пол также можно отнести к разновидности электрического теплого пола, только более модифицированной, поскольку нагрев в этом случае происходит за счет пленки с карбоновой пастой в составе, подогреваемой по обеим сторонам медными проводниками. Во избежание подгорания контакты имеют серебряное напыление.

Перед укладкой произведите замеры, учитывая месторасположение мебели в ванной и отступы от стен и углов – греть эти участки нет смысла. Мощность электрических матов зависит от размеров площади, требующей обогрева. Так, для комнаты в 20 м² подойдет пол мощностью 220 В, а для более просторной ванной нужна меньшая мощность. На самом деле, надо лишь правильно сделать замеры, а продавец-консультант при покупке инфракрасного пола сам поберет подходящий вариант.

Как сделать теплый пол в ванной:

1. Подготовьте основание, тщательно выровняв и очистив его. Если пол не имеет ярко выраженных дефектов, но отклонение по горизонтали составляет больше 3 см, необходимо сделать выравнивающую стяжку.
2. Сделайте в стене отверстие для терморегулятора и канавку для кабеля, как в случае с электрическим теплым полом. Лучше сделать это до укладки матов, чтобы потом не мусорить.
3. Обесточьте систему и подведите питание до ближайшей розетки.
4. Уложите на пол теплоизоляционный слой из пенофола фольгированной стороной вверх. Подойдет и неотражающий утеплитель. Очень хорошо зарекомендовала себя пробковая подложка. Единственное требование – толщина теплоизоляции должна составлять не меньше 3 мм. Отрезы утеплителя скрепляйте монтажным скотчем.
5. Начните укладывать инфракрасную пленку медными нагревателями книзу, двигаясь к стене с терморегулятором – это сократит протяженность кабеля. При укладке соблюдайте дистанцию от стены примерно в 10-15 см. Если в ванной присутствует батарея или другой нагревательный элемент, отступ должен быть увеличен до 100 см. Разрезайте пленку при необходимости (на поворотах) только по светлым участкам, расположенным между темными секциями.
6. Укладывайте фрагменты пленки встык, после чего проклеивайте это место скотчем. Выходы, куда будут крепиться провода, не заклеивайте. Закройте концы отрезов пленочной битумной изоляцией, обклеив медные участки с обеих сторон. Прорежьте в утеплителе (пенофоле или пробке) небольшие углубления, чтобы «утопить» в них медные участки.
7. Прикрепите металлические зажимы к незаклеенным медным участкам так, чтобы одной стороной они помещались между пленкой и медным выходом.
8. Подключите к зажимам провода, соединив левые и правые стороны отдельно (параллельное подключение). Для этого будет удобнее купить провода разных цветов, чтобы не запутаться. Счистите на концах изоляцию, скрутите кончик провода и проденьте в отверстие в зажиме, после чего накрепко зажмите плоскогубцами. Напоследок обклейте соединения изолентой.
9. Провода надо пустить по полу к стене и в идеале спрятать под плинтусом. Чтобы максимально безопасно подвести провод к стене и не подвергать его давлению напольного покрытия, вырежьте в утеплителе канавку соответствующей ширины. Утопите в ней провод и заклейте верх канавки так, чтобы изоляционная обшивка провода тоже прилипла к изоленте. Подобным образом поступите с остальными проводами и подведите их к терморегулятору.
10. Установите термодатчик под пленкой ближе к центру второй секции, вырезав под него отверстие в утеплителе и основании, если нужно.
11. Проведите тестовое испытание системы. Если все работает, можно укладывать гидроизоляцию и финишное покрытие. Большим преимуществом инфракрасного пола является то, что он не требует укладки мокрой стяжки – можно вполне обойтись сухой и сэкономить массу времени и сил. Но для инфракрасного теплого пола в ванной комнате разумнее всего использовать наливное покрытие, устойчивое к влажности.

Укладка теплых полов в ванной стоит недешево, зато позволяет раз и навсегда забыть о холоде и дискомфорте. Это отличный способ сделать дом или квартиру более уютным, даже если на улице лютый мороз.

Возможная оптимизация конструкции

Мы говорили в начале статьи, что возможно совместить 5 и 6 пункты и существенно повысить эффективность. Да, такая возможность есть и суммарные затраты практически не изменятся.

Сейчас в продаже есть керамогранитные листы с размерами до 1,2 х 3 м. Толщина материала 5-12 мм. Цена за 1 м2 от 3000 руб. Если вы предоставите точные размеры, то вам раскроят цельный элемент для всей ванной комнаты.

Плюсов у такого напольного покрытия масса:

• Отличная теплопроводность;
• Отсутствие швов и стыков;
• Идеальная ровная и гладкая поверхность.

Единственная сложность – доставка и укладка в самой ванной. Но фиксации он не требует. Только по углам необходимо закрепить плинтус для ванной.

Расход электроэнергии и его снижение

Для подогрева полов в ванной, хватает 1,5 м2 плёнки, мощностью 100 вт/м2. В обычной ванной комнате, при установке на регуляторе температуры нагрева 25˚C, питание будет включаться 4 раза в час, по 6 мин. За месяц это будет (4 х 6 х 24 х30)/60 = 288 ч. Расход электроэнергии составит 288 х 150 = 43,2 кВт.

Есть такая общемировая тенденция к повышению КПД нагревательной плёнки. Но как бы то ни было, если для поддержания температуры требуется затратить 100 Вт/м2, то уменьшить эту цифру не получится при любом КПД.

Но вот правильно спланированные работы по теплоизоляции, способны существенно уменьшить время работы нагревательных элементов.

Монтаж термопленки

Первый слой, укладываемый поверх выравненного основания, – теплоотражающий материал. Такой слой позволяет направить выделяемое пленочным обогревателем тепло в нужном направлении, а также обеспечивает оптимальный расход электрической энергии. Поверх теплоизолятора монтируется сама система «теплый пол».

Укладка термопленки

Инфракрасная пленка должна укладываться очень осторожно, чтобы минимизировать риск повреждения греющих элементов. Для подключения листов ИК-пленки между собой применяются клеммные зажимы

На заключительном этапе выполняется визуальный осмотр всех выполненных соединений, а также осуществляется подключение всего комплекта «теплый пол» к терморегулирующему устройству.

Этапы монтажа

Расчет стоимости отопления проводят вместе с составлением плана монтажа. Нагреватели размещают только на свободной от мебели площади, поэтому на плане требуется отметить ее расположение, а от свободных стен сделать отступ 5-7 см. Остальное пространство делят на полосы, равные ширине нагревателей и вычисляют нужное количество в метрах.

Укладывать инфракрасные теплые полы под плитку приходится в несколько приемов:

• подготовить основание для ИК-нагревателей;
• смонтировать систему обогрева;
• подключить и проверить её;
• уложить основание для плитки и наклеить материал.

Смотрите это видео на YouTube

Подготовка

Основание необходимо очистить от мусора и заделать выбоины. Технология монтажа инфракрасного теплого пола предусматривает укладку изоляции из теплосберегающих материалов. Для этого применяют покрытия с малой усадкой и без фольгированного слоя (пробку, ЭППС и др.). Прикрепить их к черновому основанию можно жидкими гвоздями, а к бетонному дюбелями с саморезами. Термоизоляцию желательно укладывать по всей площади комнаты. На полу сделать разметку по плану с указанием границ установки элементов и полос материала.

Монтаж термопленки

Прежде чем укладывать пленку инфракрасного теплого пола, рулонный материал нужно разрезать на полосы согласно разметке. Резать материал нужно только в специально обозначенных местах, где изображены ножницы. Ленты ИК-нагревателей не должны перекрывать друг друга, между полосами пленочного пола оставить зазор в 5-7 мм. Фиксировать ленту к полу можно жидкими гвоздями.

Подключение

Собрать систему инфракрасного теплого пола в следующей последовательности:

1. Установить клеммные зажимы в местах выхода медных шин, придавить их пассатижами.
2. Определить место установки терморегулятора на стене.
3. Нарезать монтажные провода достаточной длины для подсоединения теплого пола к сети.
4. Для подключения провода к зажимам вставить их в клеммы и обжать плоскогубцами или специальным инструментом. Подсоединение соседних лент выполнять параллельно.
5. Стыки и края по периметру проклеить скотчем, клеммы и края шин изолировать битумной лентой.
6. Уложить термодатчик под пленку. Провода от полос пленки подвести к месту включения в сеть и выполнить их монтаж. Проверить работоспособность системы тестером, определяя отсутствие обрыва цепи на каждой ленте, а затем и на всей системе.

Установка чернового пола

В зависимости от выбора сухого или влажного способа подготовить материалы: смешать с водой самовыравнивающийся состав или нарезать ГВЛ. Для влагоизоляции установленную систему ТП накрыть полиэтиленом, оставляя по краям припуски не менее 5 см. По периметру тщательно проклеить скотчем. В зависимости от особенности укладки пленочного пола под плитку на бетонном основании поступают так:

1. Сухой способ. Нарезанными пластинами ГВЛ или СМЛ закрыть всю площадь помещения. Крепить элементы на жидкие гвозди или саморезы с дюбелями. Резьбовой крепеж вкручивать аккуратно, в промежутки между лентами ТП или в места, предназначенные для отрезания частей. Нельзя загонять шуруп в шину или карбоновые полоски. При необходимости черновое покрытие выполняют в 2 слоя, перекрывая швы нижнего уровня.
2. Влажный способ. Поверх влагоизоляции разложить армирующую пластиковую сетку (металлическую не применять). Её края должны выйти за периметр ТП и полиэтилена на 20 см, сетка закрепляется саморезами. Залить основание и пленочную ИК-систему самонивелирующимся составом. Толщина слоя — 8-10 мм. Покрытие должно схватиться в течение 24 часов.

Смотрите это видео на YouTube

Укладка плитки

Перед тем как укладывать керамическое покрытие, поверхность основы нужно обработать бетоноконтактом в 2 слоя. Установить по периметру стены изоляцию для создания термошва. Приготовить плиточный состав. Клей наносим зубчатым шпателем, отдельными участками, которые можно заполнить кафелем за 30 минут.

Керамические элементы выравнивать по высоте, придавливая их к клеящему составу. Дать клею застыть, заполнить швы затиркой, вдавливая ее в зазоры резиновым шпателем. Остатки состава удалить с керамики мокрой тряпкой, не позволяя им высохнуть. После укладки уход за керамикой производить по общим правилам.

Как выполнить укладку электрического теплого пола под плитку?

  Как изготовить электронную печатную плату в домашних условиях?

Что такое инфракрасный плёночный теплый пол?

Виды терморегуляторов для теплого пола

Как подключить теплый пол к электричеству — схема подключения

Как выполнить монтаж СИП кабеля от столба к дому

На какой высоте должны быть розетки и выключатели от пола в квартире?

Уход за теплым полом во время эксплуатации

Специальных мер во время пользования выполнять нет необходимости. Конструкция надежно защищена под декоративным покрытием. Чтобы теплая плитка радовала собственника как можно дольше, следует выполнить несколько простых советов:

Скачки напряжения могут спровоцировать повреждения цепи. Проверить ее целиком не представляется возможным. Терморегуляторы от авторитетных производителей имеют встроенную защиту от перепадов напряжения, обрывов, коротких замыканий. Если надежного датчика нет, рекомендуется приобрести его отдельно

Смонтировать его несложно, важно правильно подобрать рабочие параметры. Перед покупкой следует уточнить марку нагревательных элементов

Продавец-консультант подберет соответствующий терморегулятор.
Точная схема маршрута силового кабеля, разводки сети, схемы расположения нагревательных элементов пригодится при монтаже дополнительных конструкций в помещении. Сверлить пол, стены в комнате, где отоплением являются теплые плитки, под крепежные системы, не рекомендуется. В случаях крайней необходимости сверяют расположение предполагаемых отверстий с планом размещения элементов нагревания.
Полностью исключить возможность проникновения влаги к системе. Теплый кафель в ванных и туалетных комнатах — опция повышающая комфорт, но требующая соблюдения определенных правил. Сантехнические приборы должны быть исправными. Постоянные протечки, излишки влаги недопустимы в помещении, где пол с подогревом. Подумать об этой проблеме лучше при проектировании и заложить в план работ дополнительные гидроизоляционные операции. Тогда пользование теплым полом будет безопасным и долгим.

Удовлетворительный результат и минимум затрат по уходу определяются правильным, пошаговым выполнением рекомендаций. Согревающие комнату полы под плитку благотворно влияют на здоровье жильцов. Ноги в тепле. Равномерная конвекция с медленным перемещением воздушных масс не поднимает мелкие частицы пыли, ворса. Полностью отсутствует холодный слой над полом, как при традиционном отоплении.

Особенности устройства ИК пола под плитку

Единственная особенность при конструировании такого «пирога» с кафелем, в том, что применяется не «сухая» укладка, а используется плиточный клей или делается наливной пол.

Если предпочтение отдаётся «мокрому» методу, при сооружении плёночных полов, следует учитывать ряд особенностей:

1. Небольшая адгезия — в связи с этим, простая заливка таких полов цементным раствором не рекомендована, так как конструкция получится плавающая. Если на такую поверхность упадёт что-то тяжёлое, то стяжка может треснуть, и устранить эти изъяны будет сложно.

Некоторые, пытаются повысить адгезию, путём нанесения насечек на изделии, но специалисты не советуют прибегать к такому способу. Данные места тяжело изолировать, тем самым возможна утечка тока.

Плёнка плохо переносит щёлочь — содержащаяся в цементном растворе щёлочь, будет оказывать негативное влияние на ИК полы. Это приведёт к быстрому выходу их из строя.

Если, вы всё же решили производить монтаж плёночного тёплого пола под плитку собственными руками, то в процессе укладки следует придерживаться определенных технологических условий, которые подробно описаны ниже.

Свойства пленки, ее достоинства и недостатки

• Легко устанавливается. Монтаж пленки не требует проведения дополнительных коммуникаций (например, водопровода). Отопительную систему можно начинать эксплуатировать сразу после установки. Владельцы инфракрасного теплого пола не сталкиваются с проблемами размораживания или прорывами трубопроводов. Монтаж производится поэтапно, то есть, инфракрасный пол можно укладывать в каждой комнате отдельно;

• Высокий уровень пожарной безопасности и абсолютная безвредность для здоровья человека. Работающий инфракрасный пол не сжигает кислород, сохраняя при этом в помещении естественный уровень влажности. Кроме этого, подобная технология не производит электромагнитных волн и не оставляет вредных продуктов сгорания в котле;
• Долговечность. Средний срок службы таких полов составляет около 30 лет. Многослойная карбоновая пленка отлично переносит сильное давление (обыкновенная термопленка не рассчитана на силовое механическое воздействие), механические повреждения и удары. Кроме этого, дорогостоящее инфракрасное полотно не боится воды и щелочных моющих средств.

Достоинства и недостатки:

• Пленочный теплый пол под плитку легко устанавливается и не требует применения специальных инструментов;
• Доступная цена (такой пол стоит 240–260 рублей/м²).

Пленочный теплый пол под плитку

Слабые стороны:

• Меньшая надежность (если сравнивать с кабельными системами);
• Дешевая пленка плохо переносит сильное давление и механические повреждения. Укрепить отопительную систему все же можно, однако, за качественные пленки со сплошным карбоновым покрытием придется отдать круглую сумму;

• Обычная пленка не предназначена для использования в бане или парилках.
