Инфракрасный теплый пол под линолеум — подробный пошаговый инструктаж по укладке

Подключение конструкции и изоляция

Инфракрасный пленочный теплый пол под линолеум необходимо монтировать согласно требованиям ПУЭ. Изготовитель пленочного покрытия сопровождает свой товар полным комплектом всех необходимых соединителей и изоляционным материалом, а так же подробной инструкцией монтажных действий. Теплые полы под линолеум своими руками послужат долго и будут безопасными, если все рекомендации будут соблюдаться.

Медная шина в области разрезов тщательно проклеивается битумным материалом. В точки будущих соединений кабеля и шины устанавливают контактные зажимы. Все детали шины между собой фиксируются скотчем для того, чтобы избежать сдвигов при укладке. Подготовленную конструкцию внимательно осматривают и проверяют. Убедившись, что все сделано правильно, подсоединяют провода.

Провода лучше залудить чтобы не было рекреации окисления

Для того, чтобы не происходило окислительных реакций, окончания проводов лучше залудить. Необходимо проверить контакты и полностью изолировать их с обеих сторон битумной изолентой. Недопустимо наложение деталей пленки друг на друга.

Виды и особенности линолеума

Для начала разберемся с положительными сторонами линолеума. Почему многие предпочитают класть именно его?

Рекомендуем: Как установить тёплый пол под керамогранит?

Положительные стороны:

в помещениях с линолеумом удобно проводить уборку;
легкий монтаж и демонтаж;
устойчив к загрязнениям;
долгий износ при правильных условиях эксплуатации;
отталкивает воду;
определенные виды устойчивы к высоким температурам;
доступные цены и широкий выбор на рынке;
сочетается с другими стройматериалами;

Некоторые отдают выбор другим покрытиям по тем причинам, что:

цвет меняется со временем;
стирается рисунок;
плохо выдерживает низкие температуры;
линолеум из поливинилхлорида имеет неприятный запах;

Для того чтобы настил был качественным и прослужил долгие годы, необходимо разбираться в его видах и характеристиках. Не отталкивайтесь только от цены.

Дорогой материал в свою очередь может быть плохим, будучи установленным в неподходящих условиях, так же как и дешевый может быть хорошим при правильной эксплуатации.

Хотя в некоторых случаях лучше немного переплатить за качество, нежели чем проигнорировать важные характеристики, выбрав более дешевый и доступный материал.

Линолеум разделяют на 3 класса по месту эксплуатации:

бытовой. Выдерживает небольшую нагрузку, пригоден для установки в жилых помещениях;
полукоммерческий. Используется в коммерческих зданиях со средней нагрузкой;
коммерческий. Самый прочный и толстый вид линолеума, находит применение в общественных заведениях с большим потоком людей;

С классами разобрались. Теперь перейдем к 5 основным подвидам линолеума:

натуральный. Обладает повышенной огнестойкостью и устойчивостью к электричеству благодаря органическим компонентам в составе. Экологичен и безопасен как для людей, так и для домашних животных. Долговечный и износостойкий вид линолеума. Среди минусов — хрупкость при транспортировке, для настила необходима ровная поверхность, неустойчив к влаге, дорогая цена;
линолеум-ПВХ. Плохо переносит высокие температуры, деформируется со временем, легко воспламеняется, неустойчив к веществам с едким химическим составом, имеет неприятный запах. Материал совершенно точно не подходит для теплого пола;
алкидный (глифталевый) линолеум. Покрытие на тканевой основе с добавлением натуральных ингредиентов, что повысило себестоимость на рынке. Продукция наделена повышенной теплоизоляцией и различным дизайном. Минусы — не выдерживает температурные скачки, деформируется со временем, транспортировать в холодное время года не рекомендуется;
нитролинолеум (коллоксилиновый). Однослойный материал на основе нитроцеллюлозы. Маленькая толщина имеет как плюсы, так и минусы. К первым относится легкий вес, гибкость, пластичность. Ко вторым — плохо изолирует шум, тепло, для монтажа необходим совершенно ровный пол, поддерживает горение, без проблем воспламеняется;
резиновый. Двухслойное покрытие на основе каучука. Гарантируется пластичность и влагозадержание, также резиновое покрытие добавляет противоскользящее свойство. Антистатичен, устойчив к перепадам температур. Нашел применение в зданиях общественного пользования, медицинских учреждениях, спортивных заведениях.

Рекомендуем: Как сделать сухой тёплый пол?

Вышеперечисленные виды и их характеристики помогут сделать правильный выбор, основываясь не только на цене, но и на самых главных качествах материала. Также будет преступлением не затронуть виды теплого пола ведь, чтобы выбрать идеальное сочетание, нужно знать характеристики обоих.

Листовая подложка из экструдированного полистирола – богатый выбор по толщине

Когда меня спрашивают, какую подложку покупать, я листовую не рекомендую. Однако часто ее укладываю. Из чего можно сделать вывод, что продавцы активно с ней работают, продавая вместе с ламинатом.

Продажники объясняют преимущество этой изоляции, по сравнению со вспененной, в более высокой плотности и сроке службы. Теоретически это так, а вот на практике неизвестно. Дело в том, что экструзионный пенополистирол тоже газонополненный материал, чуть более плотный, но хрупкий и ломкий. Форму он держит лучше, а на сколько неизвестно. Встречал продавленный пенополистирол и вспененную подстилку.

При сборке легкие плиты под потоками воздуха разлетаются, поэтому необходимо скреплять скотчем. Встречаются в упаковке разного размера. Недавно укладывал листовой «Арбитон», полотна из одной пачки были разной длины. О точности соединения стыков говорить не приходилось.

Скорость настила листового материала значительно ниже. Однажды на заказе предложил девушке для экономии самой разложить листы и скрепить скотчем, показав, как это делается.

По скорости укладки ламината не уступал ей. Она несколько раз сказала: «Александр, вы дышите мне в спину». Я представлял себя лыжником на трассе.

Плюс листовой полистирольной изоляции в большом выборе толщин -2,3,5,7 мм. У вспененного аналога тоже присутствует подкладки разной толщины, но из-за мягкой структуры более 3 мм я бы не рекомендовал использовать.

Средняя плотность экструзионного пенополистирола около 35 кг/м3. Цена подложки около 50 руб/м2.

Себе бы ее мог настелить для выравнивания пола с кафелем, взяв толщину 5-7 мм. Или при невозможности сбить наплывы цемента на основании, используя 5 или 7 мм плиты. 3 мм полистирол я бы использовать не стал. Лучше взять тогда Туплекс или Профитекс.

Подготовка термопленки к укладке

Перед укладкой пленочного теплого пола своими руками следует провести некоторые подготовительные работы, которые включают в себя:

проводят замер обогреваемой площади. Необходимо исключить участки, где размещается мебель, электрические и отопительные приборы. В этих местах пол не должен быть теплым;
пленка расстилается одной полосой по всей длине помещения. Это позволит уменьшить количество точек подключение монтажных проводов;
если по основанию проходит электропроводка, ее нужно заизолировать любым подходящим материалом. Расстояние от данных элементов до термопленки составляет не меньше 50 мм;
нагревательные элементы должны размещаться вдали от отопительных приборов. Минимальное расстояние между ними – 20 см;
перед укладкой пленочного теплого пола нагревательные элементы режут вдоль по специальных линиям, что позволяет получить полосы шириной 25 см. Делать это в других направлениях категорически запрещено;
на подготовленные нагревательные элементы устанавливаются контактные зажимы. На участках, где размещаются медные полосы, наконечник провода должен проникать внутрь термопленки. Потом в отверстие вставляют люверс. Он расклепывается с применением молотка;
линии отреза с двух сторон полосы изолируют при помощи специальной ленты. Медные провода подводят к наконечнику, зажимают и изолируют;
все элементы теплого пола соединяют между собой параллельно. При этом нужно учитывать, что к одному терморегулятору нельзя подключать нагревательные полосы, суммарная мощность которых составляет больше 3,5 кВт. Если же данное значение больше, тогда необходимо использовать дополнительную электропроводку для устройства данной системы. Также подключение теплого пола к сети нужно проводить при помощи магнитного пускателя.

Проверка работы теплого пола

Теперь можно выполнить тестирование системы инфракрасного пола. Для этого включают подачу электроэнергии и ждут, когда начнется нагрев. Для проверки следует сравнить интенсивность прогрева каждой отдельной полосы, степень нагрева должна быть одинаковой.

Все места изоляции проверяют отверткой-индикатором, чтобы убедиться в отсутствии напряжения на этих узлах. Если в результате тестирования выявлены проблемы, их нужно устранить: исправить огрехи монтажа, улучшить изоляцию и т.п.

Когда система продемонстрирует достаточно высокое качество функционирования, ее отключают от электропитания. Затем сверху укладывают слой пароизоляционной полиэтиленовой пленки. Действовать следует аккуратно, чтобы не повредить термопленку и не сдвинуть ее.

Слой пароизоляции также соединяют и фиксируют скотчем.

Монтаж пленочного пола

Познакомимся подробнее с процессом монтажа ИК пленки под ламинат.

Таблица. Монтаж ИК полов своими руками — пошаговая инструкция.

Шаги, фото
Описание действий

Шаг 1

Производится снятие мерок со всего пола в помещении, где будет осуществляться монтаж. Также при помощи уровня рекомендуется проверить и ровность чернового основания.

Шаг 2

На стене выбирается место, где будет располагаться терморегулятор.

Шаг 3

Поверхность чернового пола закрывается теплоотражающим материалом. Полосы материала укладываются стык в стык блестящей поверхностью вверх. В качестве теплоотражателя можно использовать изолон.

Шаг 4

Теплоотражающий слой закрепляется на основании при помощи скотча или степлером.

Шаг 5

Стыки теплоотражателя проклеиваются скотчем.

Шаг 6

ИК пленка располагается на теплоотражателе так, чтобы медная полоса была внизу.

Шаг 7

Производится раскрой пленки. При этом все разрезы производятся ножницами по строго обозначенным линиям.

Шаг 8

Полосы пленки укладываются таким образом, чтобы между ними и стеной было расстояние не менее 25 см, а между отдельными полосами – 5 см. Также пленка не стелется там, где будет стоять крупногабаритная мебель, чтобы не было перегрева полов в дальнейшем.

Шаг 9

Места, где был произведен разрез медной шины, в обязательном порядке изолируются при помощи полосок битумной изоляции. Она должна по всему срезу закрывать контакты из серебра.

Шаг 10

Там, где будут подсоединяться провода, на полоски из меди устанавливаются зажимы для контактов. Они располагаются таким образом, чтобы одна их часть находилась внутри ИК пленки, а вторая – снаружи.

Шаг 11

Клемма зажимается плоскогубцами.

Шаг 12

Полосы пленки фиксируются на поверхности теплоотражателя и между собой при помощи скотча, чтобы материал не сдвигался в процессе эксплуатации.

Шаг 13

Провода вставляются в клемму и фиксируются при помощи плоскогубцев.

Шаг 14

Все места подсоединения проводов к ИК пленке изолируются. На каждое место контакта используется по два кусочка изоляционного материала. Один закрепляется снаружи пленки, другим закрывается внутренняя сторона пленки

Важно следить, чтобы серебряные контакты по краям пленки были также заизолированы. Шаг 15

Датчик температуры монтируется под ИК пленку на черную графитовую полосу нагревателя и фиксируется при помощи кусочка изоляции

Шаг 16

Для датчика в теплоизоляционном слое при помощи ножа делается небольшой разрез. Датчик должен поместиться в него при опускании пленки.

Шаг 17

Вырезы на теплоотражателе делаются также под контакты и провода.

Шаг 18

Все провода в углублениях заклеиваются скотчем.

Шаг 19

На поверхности стены в выбранном месте устанавливается регулятор температуры, к которому подключаются провода согласно инструкции и схеме подключения, приложенным к терморегулятору.

Шаг 20

Производится тестирование системы. Система обогрева включается, температура пола устанавливается на показатель, не превышающий 30 градусов. Проверяется нагрев всех полос термопленки.

Шаг 21

ИК маты закрываются пленкой из полиэтилена для дополнительной защиты. Монтаж системы подогрева завершен.

Шаг 22

Производится укладка финишного покрытия для пола. Ламинат укладывается по обычной технологии поверх пленки. Работы производятся аккуратно, чтобы не повредить термопленку.

Какие виды линолеума можно использовать

Мы привыкли считать, что линолеум – это тонкое виниловое покрытие, в составе которого преобладают химические компоненты. Но это не совсем так. На современном рынке существует 5 групп этого материала:
натуральный (мармолеум ) – полностью безопасный, натуральный материал, который отличается долговечностью, огнеупорностью, антистатичностью;
линолеум ПВХ (виниловый) – наиболее популярный и недорогой, при нагревании может источать неприятный запах;
алкидный (глифталевый) – выпускается на тканевой основе, имеет высокие теплоизоляционные свойства. С течением времени (особенно при нагреве) способен заметно деформироваться;
нитроцеллюлозный (коллоксилиновый) – тонкий однослойный материал с хорошей влагостойкостью, но существенным недостатком – быстрой возгораемостью;
резиновый (релин) – двухслойный линолеум, имеющий в своем составе частицы резины, битум, синтетический каучук. Плохо переносит нагрев и редко применяется в жилых помещениях.
Судя по этим характеристикам, далеко не все виды линолеумов подходят для укладки на теплую основу. Наиболее оптимальным выбором является натуральный линолеум, чуть хуже – линолеум ПВХ. Алкидные, нитроцеллюлозные и резиновые материалы для покрытия на нагреваемые основания используются редко.

Вариант #1 — натуральный «мармолеум»

Если вам позволяет бюджет, отдайте предпочтение натуральному линолеуму. Он выполняется из природных компонентов: льняного масла, сосновой смолы, измельченной пробки, известкового порошка, натуральных красителей. Соответственно, при нагреве, этот тип линолеума не способен выделять в воздух вредные вещества. И это самый главный довод в пользу мармолеума, как покрытия для теплого пола. Кроме абсолютной безопасности, натуральный линолеум при нагреве полностью сохраняет свои размеры и не деформируется. Он огнестоек и в случае пожара не способствует распространению огня. Мармолеум не меняет свой цвет со временем и не выгорает на солнце.

Вариант #2 — виниловый линолеум (ПВХ)

Мармолеум, хоть и хорош, но пока еще не слишком распространен на наших прилавках. Поэтому, если вам не удалось его найти, можно обойтись и «малой кровью» — приобрести для теплого пола линолеум ПВХ. Лучше всего использовать для этих целей не бытовой, а коммерческий или полукоммерческий виды, которые отличаются более высокой прочностью и лучшими эксплуатационными свойствами. Сразу откажитесь от материала на теплоизолирующей основе. Он будет препятствовать прохождению тепла от нагревательных элементов в помещение, чем значительно уменьшит эффективность системы теплого пола. Выбирайте линолеум на тонкой тканевой основе или совсем без нее. Используя виниловый линолеум, помните о его синтетическом происхождении. Первое время при нагревании даже качественный винил выделяет неприятный запах, который исчезает по прошествии нескольких недель.

Инфракрасный пол в паре с линолеумом

Доступность цены не мешает линолеуму быть довольно «капризным» покрытием. От нагрева бюджетные марки могут покоробиться, растянуться или усесть. Дешевый материал при повышении температуры способен выделять токсины. Дорогие представители с изоляционной подложкой сводят к нулю все попытки тепла пройти сквозь них и достичь ног потребителя.

Подходящее для ИК обогрева покрытие

До появления пленочных полов соседство линолеума с системами «теплый пол» требовало серьезных технических ухищрений или исключалось наотрез. Прямое сотрудничество с электрическими или водяными контурами было разрешено только мармолеуму – натуральному линолеуму. Хотя к нему предъявляют серьезные претензии по задержке тепла.

С внедрением инфракрасных систем обогрева линолеум таки примкнул к рядам материалов, позволяющих устраивать под собой «теплый пол». К тому же, изготовителями многочисленных видов покрытия были внесены существенные изменения в формулу, что обеспечило устойчивость к повышению температуры до +35ºС и стабильность размеров.

Однако при выборе линолеума для укладки поверх даже инфракрасной нагревательной системы следует тщательно изучать маркировку. В ней должна быть обозначена совместимость материала с электрическими теплыми полами. Если уверения производителя окажутся ложными — покрытие испортится от контакта с системой обогрева, деньги за него обязаны вернуть.

Ознакомиться с хорошими вариантами и приобрести линолеум можно на сайте Remontnick.ru. Там вас проконсультируют и помогут выбрать то, что нужно.

Кстати, вам никто не компенсирует потерь, произошедших из-за нарушения технологии монтажа пленочного пола. Не возвратят утраченных средств, если не соблюдались условия устройства линолеума поверх инфракрасного обогрева. Потому с технологическими предписаниями по устройству пленочных систем стоит глубоко и вдумчиво ознакомиться.

Совместимый с линолеумом теплый пол

Потребителю сейчас представлено множество разнообразных пленочных обогревательных систем.

Есть варианты, со сплошным карбоновым нагревательным элементом или с прямоугольными крупными сегментами. С их помощью обустраивают крупные оздоровительные центры и общественные организации. Монтируют подобные системы преимущественно в стяжку.

В быту чаще всего применяют так называемые полосатые пленки. Выделяющий тепло карбон в них расположен поперечными полосами. Края полос с обеих сторон зажаты медными и серебряными шинами, сообщающими энергию элементам, заземляющими и пресекающими искрение. С внешней и внутренней стороны инфракрасные обогревательные системы покрыты тонкой полимерной пленкой.

В зависимости от функции, возложенной производителями на медные и серебряные шины, пленочные полы укладываются вверх или вниз стороной с медной полосой

Этот технический момент указывается изготовителями в инструкции, на него следует обращать пристальное внимание перед укладкой конкретной марки инфракрасной пленки

В остальном процессы монтажа всех разновидностей инфракрасных теплых полов аналогичны. Выполняются поэтапно с обязательным предварительным расчетом, проектированием и подготовкой перед сооружением.

Все типы пленочного обогрева перед укладкой линолеума требуют устройства защитного слоя из фанеры, листов оргалита, ГВЛ или ДВП толщиной 3 – 5 мм.

Какой ТП «сработается» с линолеумом?

Под данное НП можно монтировать такую систему обогрева:

водяную;
электрическую;
инфракрасную.

Системы отличаются между собой конструкцией и сложность монтажа.

Рассмотрим детально каждую из них.

Водяной ТП

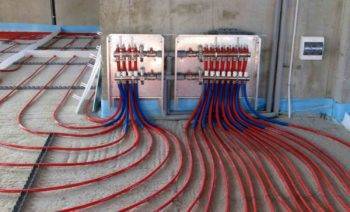

Является комплектом труб, по которым циркулирует теплоноситель. Чаще всего эта конструкция соединена с отопительной системой. Водяной ТП больше подходит для частных домов.

Если у вас в доме стоит газовый котел, вы можете делать ТП вместе со всем отоплением. Основное преимущество этой конструкции – независимость от электричества.

Особенностью этой системы считается обязательная укладка стяжки между трубами и линолеумом. Если труба повредиться, конструкцию может подтопить

Чтобы минимизировать риски, важно правильно выполнить изоляцию

Водяной ТП

Электрический ТП

Теплый электрический пол – это нагревательный кабель, положенный между твердым основанием и стяжкой. Подбирать температуру подогрева можно на термостате.

Неоспоримое достоинство конструкции – автономность. Она подходит для квартир и часто используется как единственный источник тепла в прохладные осенние дни. Ложить такую систему ТП разрешается только в крайних случаях, поскольку она весьма своеобразна и сложно устанавливается.

Если вы решили сочетать электрический ТП и линолеум, то последний должен быть очень хорошего качества. В противном случае, через некоторое время он начнет неприятно пахнуть и деформироваться.

Электрический ТП

Инфракрасный ТП

ИК считается наиболее удачным вариантом под линолеум, поскольку он очень легко монтируется. Являясь тонкой пленкой с хорошей эластичностью, этот ТП занимает мало пространства и хорошо обогревает помещение.

В сравнении с электрическим ТП, ИК экономнее расходует электричество. Выставлять степень подогрева можно на терморегуляторе.

Инфракрасный ТП

Виды утеплителя

Можно использовать следующие виды утеплителя, чем утеплить пол под линолеумом:

пеноплекс;
изолон.

Утеплитель пеноплекс выделяется прочностью и длительным сроком эксплуатации. Данный материал часто применяется для утепления различных поверхностей. Толщина этих плит небольшая, поэтому подъем уровня пола происходит на незначительную высоту (подробнее: «Как утеплить пол пеноплексом – проверенные способы»).

Изолон – это пенополиэтилен с закрытой ячеистой структурой. Обладает прекрасными характеристиками:

высокие показатели теплоизоляции;
пароизоляционные качества;
водонепроницаемый;
безопасен;
долговечен.

К тому же стоимость изолона невысокая.

Существует два вида: не фольгированный и фольгированный утеплитель под линолеум.

Как уложить плитку?

Процесс укладки плитки включает несколько этапов.

Подготовка основания

Принцип следующий:

Проверить надёжность всех элементов конструкции. Оценить состояние поверхности на ровность и горизонтальность, проверив строительным уровнем. Обнаруженные щели заполнить цементной смесью.
Залить стяжку, приготовленную из песка и цемента. Дождаться полного высыхания (от 3 до 25 дней).
Выполнить грунтовку, просушить, наложить ещё один слой.
Уложить теплоизолирующий слой.
Разметить ряды для последующей укладки плитки.

Укладка

Наложить клей обычным и гребенчатым шпателем.
Нанести клей на плитку, прикрепить к полу, слегка придавив.
Постоянно проверять поверхность на горизонтальность.
В швы установить крестики из пластмассы.
После окончания процесса ещё раз проверить основание на кривизну. При необходимости выровнять дефекты, затем убрать крестики.

Затирка швов

Обработку швов выполнить резиновым шпателем и специальным составом.
Через 40 минут удалить состав холодной водой.
Затем выполнить повторную обработку швов при помощи силиконового герметика.
По окончании всех работ монтировать плинтуса.

Видео об особенностях укладки электрического пола под плитку:

Выбор линолеума

Строительные рынки и магазины предлагают множество вариантов напольных покрытий различного состава, толщины и расцветок. Стоимость их так же колеблется в достаточно широком диапазоне. И лишь небольшая категория покупателей руководствуется не стоимостью и внешней красотой, а составом материала.

Существует несколько видов линолеума:

из ПВХ, довольно широко представлен на внутреннем рынке;
натуральный;
глифталевый;
резиновый.

При покупке напольного материала следует внимательно изучить техническую документацию, предоставить которую должен продавец товара. Производители обозначают специальной маркировкой возможность использования линолеума под инфракрасный пленочный пол.

Специальная маркировка на упаковке

Глифталевый линолеум имеет тканевую основу, а его поверхность защищена сверхпрочным глифталевым лаком. Этот вариант считается самым оптимальным для монтажа теплого пола. У такого материала есть свой минус — достаточно высокая цена.

Резиновый линолеум — самый дешевый в группе напольных покрытий, его использование для теплого пола допустимо. Однако из-за низких качеств материал не нашел широкого применения.

Важным значением для использования напольного покрытия для ИК пола является его теплопроводность. Материал с низким показателем теплопроводности не подходит для монтажа теплых полов, в этом случае велик риск высоких затрат на электроэнергию при низком качестве обогрева.

Утепленный линолеум на толстой основе не подходит для укладки на слой инфракрасного пола. Эффективность обогрева в таком варианте снижается до минимума. Нужно учитывать и то, что тонкий линолеум не способен скрыть дефекты пола. Укладывать такой материал следует очень аккуратно.
