Какой электроподогрев пола выбрать для монтажа в доме

Требования к основе под теплый пленочный пол под ламинат

Перед тем, как уложить теплый пол под ламинат, необходимо тщательно подготовить основу под него

Если планируется укладка на старое покрытие, важно убедиться, что оно пригодно к дальнейшей эксплуатации, не содержит впадин или неровностей, способно выдержать нагрузку после укладки финишного пола

Основу следует очистить, проверить наличие перепадов уровня – их значение не должно превышать толщины пленки в 3 мм. Обнаруженные неровности нужно устранить, после чего тщательно просушить поверхность. После этого может быть выполнена укладка пленочного теплого пола под ламинат.

Располагая пленку по поверхности пола, стоит помнить, что обогревать пространство под мебелью нецелесообразно и вредно для мебели. Однако если в скором времени планируется перестановка мебели, можно охватить теплым полом все пространство комнаты.

Проверка на работоспособность

При использовании электрического тёплого пола тратится много электроэнергии. Нужно проверять, может ли система справиться с той нагрузкой, которая ей необходима для качественной работы. Для расчёта учитывают сечение кабеля по току.

Электрический тёплый пол нельзя монтировать напрямую к розетке. При выдаче расчётов, что новые нагрузки не могут быть учтены при работе со старой проводкой, делается вывод о том, что диаметр жил не подходит для предназначенной для него нагрузки.

В данном случае жилы необходимо заменить или провести новую проводку, которая будет работать от щитка. Этот вариант предназначен для обслуживания тёплого пола.

Перед эксплуатацией следует замерить сопротивление провода. При отклонении от предыдущих испытаний и при незначительных этих показателях приступают к заливке стяжки. Замеряют мультиметром или тестером.

После испытания этими приборами дополнительно проверяют мегомметром, предназначенным для измерения больших сопротивлений (более 1000 В). Хороший результат обозначается показателем 10 Мом, но не ниже. При этом нельзя подключать электрический тёплый пол напрямую к розетке.

Если при измерении и расчётах выявляется неисправность — нагрузка на систему велика. Нужно её заменить или установить дополнительную проводку от щитка. Она должна быть предназначена для обслуживания системы обогрева.

Тёплый электрический пол легко смонтировать самостоятельно. Для этого нужно знать базовые понятия и основы монтажа. В домашних условиях выполнить работу может каждый

Важно подобрать целостную систему и правильно её смонтировать

Виды терморегуляторов. Подключение терморегулятора теплого пола.

При монтаже теплого пола при помощи нагревательного кабеля, подключение инфракрасного обогревателя теплого пола осуществляется только с использованием специально купленного или идущего в комплекте терморегулятора.

Как работает терморегулятор, разновидности терморегуляторов

Принцип работы терморегуляторов заключается в поддержании заданной температуры на одном уровне. Т.е. информация идет от датчика температуры, установленного в определенном месте под напольным покрытием. В случае, остывания или перегрева пола срабатывает реле, включающее или выключающее нагрев кабеля. Существуют различные модели терморегуляторов. Обычные механические, температура которых регулируется с помощью колесика на панели управления. И с электронным дисплеем. На таких терморегуляторах используется два варианта управления – кнопочное и сенсорное.

Помимо основной функции некоторые модели могут работать по таймеру, что позволяет сэкономить электроэнергию. Умные сенсорные модели позволяют устанавливать сразу несколько временных промежутков включения. На этом их преимущества относительно механических или бюджетных электронных моделей не заканчивается.  Некоторые термостаты способны анализировать температуру прогрева воздуха в помещении со срабатыванием автоматики при достижении определенных показателей температуры.

Оптимальное место для терморегулятора

При подключении регулятора теплого пола с системой дополнительного контроля наружного воздуха стоит обратить внимание на то, чтобы на него не попадали прямые солнечные лучи, отсутствовал сквозняк и крепление было не на наружной, а на межкомнатной (внутридомовой) стене. Прибор не стоит устанавливать ниже 40 см от поверхности пола

Остальных критериев по выбору высоты нет. Следует только учесть удобство пользования и расположение температурного датчика, для удобства монтажа. Терморегуляторы по большей части не являются влагостойкими. Поэтому при монтаже теплого пола в ванных или саунах, их устанавливают в соседних помещениях.

Помимо самого термостата, существует некоторые моменты по подключению датчика теплого пола. Расстояние от стены должно быть не менее 50 см, а сам наконечник должен располагаться между витками нагревательного провода. Если рассматривать пленочный пол, то требования все те же, единственное отличие в расположении датчика на полосе нагрева карбоновой пленки.

Начнем с того, куда должен крепиться регулятор теплоты. Для него в стене сверлится обыкновенное отверстие с помощью коронки 68 мм под розетку.

Глубину стоит чуть увеличить, т.к. проводов в приборе достаточно много. Питающий провод должен быть отдельный от других розеток. Его следует тянуть от щитка выключателей с введением в схему отдельного АЗВ (автоматический защитный выключатель). Кабель, как правило, достаточно выбрать с жилами на 2,5 мм. Все зависит от обогреваемой площади, соответственно от потребляемой мощности. АЗВ берут на 16 ампер. Далее подготавливают штробу. Делают ее с учетом крепления внутри двух гофр отдельно датчика температуры и отдельно всей остальной проводки. Это связано с тем, что датчики иногда выходят из строя и доставать, а главное монтировать обратно термодатчик в готовой схеме монтажа будет намного удобнее.

Электрический монтаж регулятора выглядит следующим образом

Питание 220В подключается к «1 и 2» контакту, важно соблюдать полярность фазы и нуля. Сам теплый пол подключается к контактам «3 и 4» и подключение датчика теплого пола (температуры) осуществляется в разъемы «6 и 7»

После подключения еще раз проверьте правильность установки наконечников проводов в нужные гнезда контактов. После чего можно делать пробный запуск. Пробный запуск выполняйте на этапе монтажа, чтобы, в случае чего, не пришлось вскрывать напольное покрытие или стеновую штробу.

Если происходит изменение температуры как по факту, так и по показаниям на дисплее терморегулятора, то все работает и можно завершать монтажные работы. В случае, если идет нагрев теплых полов, а показания температуры на регуляторе не меняются, то возможно не исправен или не правильно подключен термодатчик. Тогда необходимо еще раз все тщательно проверить.

Подключение терморегулятора к пленочному полу.

Схема подключения практически ничем не отличается от схемы с помощью греющего кабеля. Отличие в том, что датчик температуры монтируется без гофры. Головка датчика ложится на черную греющую полосу карбоновой пленки.

Каким бывает греющий кабель

Для обустройства теплого пола применяются резистивные и саморегулирующиеся кабели. Резистивные изделия характеризуются наличием постоянного сопротивления и стабильным уровнем теплоотдачи. Эта проводка бывает одножильной и двужильной: число жил влияет на схему ее коммутации. Подключение одножильного кабеля проводится заведением на терморегулятор двух концов бухты. Если используется двухжильный кабель, то заводится только один конец.

В механизм саморегулирующегося кабеля заложена способность адаптироваться под температуру окружающего пространства, с корректировкой объема исходящего тепла. Регулироваться может каждый из участков, на что не влияет состояние находящегося рядом кабеля. Нередко бывает так, что на поверхность пола ставят какой-то предмет: это приводит к возрастанию температуры под ним. Саморегулирующийся кабель реагирует на это уменьшением выделяемого на этом участке тепла за счет увеличения его сопротивление (снижается сила тока и температуру нагрева). При этом соседние участки работают в штатном режиме. После того, как предмет убирается, происходит выравнивание температуры поверхности.

Отличие характеристик объясняет тот факт, что укладываются кабеля по-разному. В случае с саморегулирующимися изделиями на расположение предметов мебели скидку можно не делать

Резистивные модели монтируются с большей осторожностью: при разработке схемы укладки предварительно обозначают зоны расположения мебели или подвешенные на небольшой высоте предметы. Греющими кабелями этого типа разрешается оснащать только свободные участки

Поэтому главным недостатком резистивных кабельных полов является их боязнь перегрева, что может спровоцировать их перегорание.

Зачем и как выполняется гидроизоляция

Материал, используемый для создания водостойкого барьера, выполняет несколько функций:

  • препятствует попаданию влаги;
  • способствуют снижению вероятности образования плесени;
  • если обустраивается электрический подогрев плитки, гидроизоляция защищает кабель от воздействия воды;
  • влагостойкий барьер способствует более равномерному распределению нагрузки на основание.

При устройстве водяного теплого пола гидроизолируют поверхность, что позволяет защитить бетонную стяжку от воздействия влаги. Если обустраивается обогрев плитки в частном доме, влагостойкий материал должен располагаться между грунтом и бетонной стяжкой. Гидроизоляцию также укладывают сверху старого бетона в квартире перед тем, как будет монтироваться утеплитель. Если необходимо, влагостойкий барьер обустраивают и поверх теплоизоляционного пирога. В данном случае система теплого напольного покрытия будет защищена от протечек.

Гидроизоляция может быть обмазочной, рулонной. Первый вариант наносится на поверхность чернового основания. Рулонная изоляция настилается на пол, а с целью крепления полос гидроизоляции применяются ленты для монтажа.

Важность терморегулятора

Этот узел является главным при обустройстве электрического обогрева плитки. Он ответственен за управление системой: регулирует интенсивность нагрева энергоносителя, включает и отключает отопление при необходимости, задает нужную температуру. Контроль температурного режима осуществляется посредством термотдатчика, который встраивается в слой системы обогрева.

Если выбирается вариант подобной конструкции для ванной комнаты или другого помещения, такой узел располагают на стене. Предпочтительное место установки терморегулятора — на высоте 50-100 см выше уровня пола. От термодатчика, смонтированного внутри конструкции теплого пола под плиткой, к терморегулятору подводятся соединительные кабели, для чего в стене делают штробу. С этого участка начинается укладка электрического кабеля.

Водяной теплый пол

Рекомендуется в домах и зданиях с индивидуальной системой отопления. А если его подключить к общеотопительной системе, то пол в теплое время года функционировать не будет и он теряет свой смысл.

Представляет собой конструкцию из набора трубок небольшого диаметра. Она укладывается на бетонное основание, и обогрев происходит за счет движения по трубам теплой воды.

Теплой, а не горячей! Оптимальна температура воды 40 градусов выше нуля. Тепловой режим регулируется термостатом.

Это самый экономный вариант из всех представленных на строительном рынке. К тому же ему не требуется дополнительно электроэнергия. Его можно подключить к общей домовой системе отопления, а можно подогревать воду при помощи газового котла.

Для правильной и постоянной работы в эту конструкцию вмонтирован насос. Он обеспечивает постоянную циркуляцию воды в трубопроводе, даже если в трубах недостаточное давление.

Принцип работы такого пола простой. Нагретая вода подается насосом по системе трубок. Постепенно остывая, она поступает в нагревательный элемент и снова происходит ее движение. Это замкнутая система.

Его достаточно сложно устроить. Необходимо будет залить толстый слой стяжки, затем следовать строгим правилам при укладке труб и подключении термостата.

Если соединить что-то не так, то теплый пол совсем не будет работать или же вы нарушите отопление соседних помещений.

Инфракрасная плёнка

Монтаж начинается с грунтовки, гидроизоляции и укладки подложки на основание. Для гидроизоляции используют полиэтиленовую плёнку, толщиной 0,2 мм, она настилается внахлёст 10-15 см, с таким же припуском на стены. Стыки проклеивают скотчем.

По объективным причинам, для подложки можно использовать  только три вида теплоизоляторов:

  • Экструзионный пенополистирол (Пеноплекс);
  • Сшитый пенополиэтилен;
  • Пробковый агломерат.

От всех остальных материалов данной группы, эти три выделяются высокой упругостью и твёрдостью. Другими словами, они не сминаются после длительного сдавливания.

По физическим показателям их свойства примерно идентичны. Но вот при сравнении по другим критериям, разница ощутима. В частности, Пеноплекс абсолютно не устойчив к действию большинства бытовых растворителей (ацетон, 646, уайт-спирит и пр.). А пробковые материалы, плохо сопротивляются биологическим разрушающим факторам – грибок и плесень. Частично эту проблему решают путём добавления в пробковый агломерат связующих на основе битума или резины. А вот с растворимостью пенополистирола, ничего поделать нельзя.

Подложки выпускаются в рулонах или матах. Толщина материала должна быть 6-10 мм. Перед использованием, подложка должна отлежаться при комнатной температуре в течение суток. Укладывают её на основание, фиксируя двухсторонним скотчем, с таким расчётом, чтобы до стены оставался промежуток 10-15 мм. Между собой листы проклеивают скотчем.

Работа с плёнкой

Инфракрасная плёнка может быть приобретена в коробочной версии или вразброс. В первом случае, в упаковке находятся:

  • Терморегулятор;
  • Термодатчик;
  • Нагревательная плёнка;
  • Битумная изоляция;
  • Обжимные клеммы;
  • Кабеля и провода.

Весь комплект рассчитан на определённую площадь и включает всё необходимое. При самостоятельной комплектации, необходимо предусмотреть совместимость приобретаемого оборудования.

В цене комплекта плёночного тёплого пола основную роль играет терморегулятор – от 2200 р в комплекте с термодатчиком, и сама плёнка ≈ от 1000 р/м2. На стоимость плёнки существенное влияние оказывает мощность и площадь рулона.

Перед началом работ, следует разметить на полу места, где будут размещены нагревательные элементы

ВАЖНО: под стационарной мебелью и крупногабаритной бытовой техникой нагревательные элементы не укладывают. Это необходимо для предупреждения локального перегрева плёнки с её последующим выходом из строя

Плёнку укладывают, обрезая полосы необходимой длины по «линии отреза»

Очень важно, чтобы не было нахлёстов

Все отрезы соединяют в единую электрическую цепь, руководствуясь инструкцией от производителя. Все контакты тщательно герметизируются посредством битумного изолятора. Кабель питания подводят к месту размещения терморегулятора.

Устанавливают термодатчик. Его требуется разместить под плёнкой в таком месте, где над ним не будет карбонового нагревательного слоя

ВАЖНО: под термодатчик, провода и силовые кабеля, в подложке вырезается канавка. После укладки в канавку всех комплектующих, она закрывается скотчем

На стене вырезают штробу и в неё укладывают проводку, подводя её к терморегулятору.

Подключают питание и термодатчик согласно инструкции от производителя. Для проверки правильности сбора системы, её включают на 1-2 минуты. Если плёнка излучает тепло, то всё в порядке и можно приступать к укладке напольного покрытия.

Напольное покрытие пленочного пола

С этим пунктом есть небольшие расхождения в подготовительных работах. В частности ламинат, можно монтировать прямо на плёнку, предварительно укрыв её слоем полиэтиленовой гидроизоляции.

Под мягкие напольные покрытия требуется уложить слой фанеры. Она предохранит от повреждения плёнку во время эксплуатации. Фанера используется 8-10 мм.

Монтаж теплых полов под линолеум

Технология монтажа теплого пола под разные напольные покрытия практически одинаковая, отличия начинаются на этапе обустройства стяжки и укладки самого покрытия.

В растворе для стяжки под линолеум должно быть уменьшено содержание песка. Для твердых напольных покрытий соотношение цемента, песка и воды в растворе составляет 1:5:0,7, для мягких, типа линолеума, 1:4:0,7. Можно также заменить песок гранитным отсевом мелкой фракции. Толщина цементно-песчаной стяжки под линолеум должна быть больше, чем под плитку (рекомендуется 4-5 см), а поверх пленочного теплого пола обязательно настилать листовые материалы.

Водяной теплый пол

Наиболее сложным и трудоемким является монтаж водяного теплого пола, но он экономичнее, чем электрический, и в частных домах обычно делают выбор в его пользу.

Водяные теплые полы монтируются в такой последовательности:

  1. Проводится выравнивание, утепление и гидроизоляция основания, укладывается монтажная сетка
  2. Выбирается схема укладки и местоположение коллекторного шкафа
  3. Трубы подсоединяются к котлу и коллектору, укладываются по всей площади с фиксацией к монтажной сетке, а обратка подключается к возвратному коллектору
  4. Система проверяется на герметичность и работоспособность
  5. Заливается стяжка общей толщиной 5-7 см
  6. После ее отверждения и высыхания укладывается линолеум

Электрический теплый пол

Пленочный инфракрасный пол укладывается проще и быстрее. Предварительно нужно определиться с площадью обогрева, исключив участки, где будет стоять мебель с низко расположенным дном или техника.

  1. При наличии перепадов высоты больше 3 мм на метр поверхность основания выравнивается, если использовалась цементная или наливная стяжка, нужно дождаться ее высыхания
  2. Укладывается подложка теплоотражающим слоем (металлизированным, а не фольгированным) кверху
  3. Пленку укладывают с отступом от стен не меньше 5 см, от нагревательных приборов — не меньше 30 см, с интервалом 10 мм между полосами, фиксируют к основанию мастикой или скотчем
  4. Монтируются датчики температуры, терморегулятор, соединяются все элементы системы, она подключается к сети и тестируется
  5. Пленочный теплый пол не заливают стяжкой. Но поскольку и пленка, и линолеум являются мягкими, эластичными материалами, между ними нужна жесткая, но не слишком толстая прокладка, чтоб не поглощалось тепло. Подойдет фанера, ОСП, под листы или плиты нужно постелить полиэтиленовую пленку. При креплении листовых материалов саморезами нужно следить, чтоб они не проходили в местах расположения контактов и токопроводящих дорожек
  6. Поверх сухой стяжки укладывается линолеум, его ни в коем случае нельзя прибивать гвоздями

Нагревательный кабель фиксируется с помощью специальной монтажной ленты, кабельные маты имеют самоклеющиеся полоски на основе, стержневые инфракрасные маты фиксируются скотчем. Под эти разновидности электрических теплых полов можно использовать фольгированную подложку. Сверху заливается стяжка, толщина которой должна составлять 3-5 см. Поверх отвердевшей стяжки укладывается линолеум.

Совет: для максимально равномерного распределения тепла по поверхности напольного покрытия линолеум лучше фиксировать к основанию и использовать не скотч, а клеевую мастику, промазывая всю площадь.

Подготовка основания

К основанию под теплый пол есть три главных требования: оно должено быть ровным, чистым и сухим:

  1. Ремонт и выравнивание. Небольшие сколы можно заделать цементным раствором или специальными ремонтными смесями. Бугорки лучше отшлифовать, чтобы они не выступали. Если неровностей много или они слишком большие, придется делать черновую стяжку, для этого хорошо подойдут самовыравнивающиеся смеси.
  2. Очистка. После выравнивания с поверхности убирается весь крупный мусор, потом пол подметается. Также его следует пропылесосить.

Уборка чернового основания

Высушивание. Если по каким-либо причинам пол мокрый, то все работы нужно отложить до тех пор, пока он не высохнет. Ускорить процесс может проветривание в теплое время года и отопление зимой.

Что понадобится при установке пленочного теплого пола

Комплектация инфракрасного пола предполагает наличие термопленки, свернутой в рулон, изоляционного материала, контактных зажимов и проводки для них. Дополнительно нужно приобрести датчик температуры и терморегулятор.

Ряд дополнительных материалов послужит для увеличения срока эксплуатации пола и повышения его тепловых качеств.

Потребуется:

  1. Строительный одно- или двухсторонний скотч.
  2. Пленка из полиэтилена.
  3. Материал с теплоотражающими свойствами.

Укладка кафеля на теплый электрический пол

Укладка плитки на электрический пол производится согласно технологии, после того как закончен монтаж греющих элементов. Перед началом работ рекомендуется посмотреть видео и освоить все этапы стандартной технологии.

Наличие электрического пола не влияет на технологию укладки плитки. Если производится укладка плитки на неровный пол, то горизонтальность готовой поверхности достигается путем нанесения разного количества клея на основание. Для производства таких работ следует выбрать клей, который предназначен для приклеивания плитки на электрический пол.
На первом этапе производят замес клея в емкости с помощью перфоратора и венчика. Перемешивание производят до полного устранения комков. Клей должен иметь консистенцию густой сметаны. Также можно воспользоваться рекомендациями от производителя, которые расположены на мешке с клеящим составом.

Производят замес клея

На основание, на котором осуществлен монтаж греющей системы, наносят слой клея и равномерно распределяют его по поверхности зубчатым шпателем. Далее кладут первую плитку и выставляют ее по горизонту, простучав по ней, резиновой киянкой. Таким же образом устанавливают вторую и последующие плитки, вставляя между ними крестики.

Укладка плитки

Выбрать толщину крестиков можно на свое усмотрение. От этого зависит размер межплиточных швов и эстетичный вид отделки. Для большой плитки можно выбрать крестики пошире, а для маленькой поуже. Когда осуществлен монтаж всех плиток своими руками, необходимо дождаться высыхания клеевого состава. Время схватывания клея указано на упаковке. После этого можно приступать к затирке швов. Цвет затирки следует выбрать потемнее или в тон цвета плитки. Для примера можно посмотреть видео в интернете.

История теплого пола

Под понятием теплый пол одни подразумевают огромный, на всю комнату, ковер, служащий термоизоляционным слоем, другие — современную систему отопления жилого помещения.

В это трудно поверить, но история теплого пола в качестве обогревателя насчитывает несколько сотен лет. Прототипом современных высокотехнологичных систем отопления послужили бани Римской империи, где по специальным каналам, расположенным под полом, пропускали теплый воздух или дым.

Богатые римляне также могли себе позволить такую систему обогрева. Турки подсмотрели и стали аналогично нагревать пол в своих банях. До начала 20-го века воздух был единственным носителем тепла при обогреве через пол.

С появлением насосов в начале прошлого века, основным теплоносителем стала вода. В 50-х годах 20-го столетия, когда электроэнергия резко подешевела, изобретатели предложили обогревать жилые помещения при помощи электрокабелей, вмонтированных в пол.


Водяной теплый пол.

Теплый пол, как средство обогрева помещений, получил широкое распространение в скандинавских странах, Латинской Америке, Испании и Франции. В странах СНГ ее стали применять лет 15 назад. Сегодня в России квартиру, не имеющую обогрева пола хотя бы в ванной комнате и туалете, не относят к разряду элитного жилья.

В этих помещениях обогрев подключают к системе сушки полотенец (работает круглогодично). В остальных помещениях используют электрический кабель в качестве источника тепла — подключение к центральному отоплению запрещено. Поэтому перед жильцами многоквартирных домов нет дилеммы, что покупать — системы с электроподогревом пола или водяным.

А вот в частных строениях возможен любой «теплый пол». Лидируют здесь с огромным отрывом полы с жидким теплоносителем. Насколько обосновано такое положение вещей? Давайте разбираться. Для этого выясним сильные и слабые стороны каждой системы обогрева помещения, проведем сравнение водяного и электрического теплого пола по основным технико-экономическим показателям.

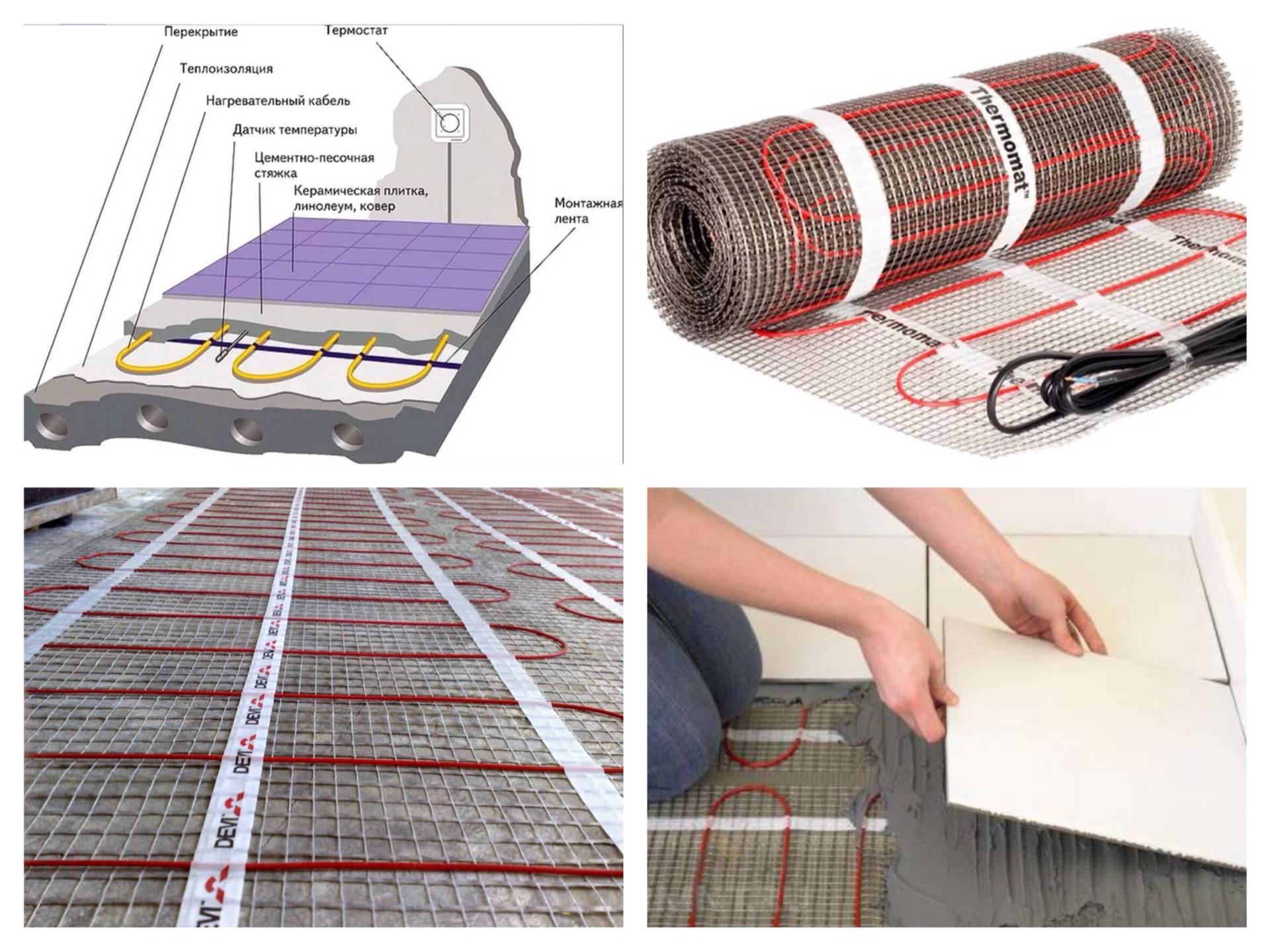

Электрический (кабельный) теплый пол.

Выбор для конкретной комнаты

Если это будет основной источник тепла и стены комнаты выходят на улицу, то однозначно кабельная система. В других случаях, возможны варианты, в зависимости от напольного покрытия.

Например, под ламинат или мягкие напольные покрытия, рекомендуется плёночная система. Но если соблюдать некоторые условия при монтаже и подборе материалов для финишной отделки полов, то и линолеум, и ламинат будут хорошо выполнять свою функцию с кабельной системой нагрева.

При выборе, опирайтесь на следующие пункты:

  • Основной это источник тепла, или второстепенный;
  • Требуемая мощность;
  • Возможность залива стяжки;
  • Под какое напольное покрытие готовится система.

Тщательно проанализируйте все данные, и выбор станет очевидным.

Необходимость УЗО

Нередко, особенно на интернет форумах, возникают споры по поводу необходимости установки УЗО при эксплуатации теплых полов в квартире. Одним из наиболее веских аргументов противники монтажа приводят частые напрасные «сработки» устройства. Подобное явление наблюдается при нарушении условий установки оборудования. Если ставить УЗО по инструкции с соблюдением технологии, то о его существовании вы вообще в скором времени забудете. Если, конечно, не возникнет никаких проблем в схеме электроснабжения вашего жилья.

Аргумент за установку защитного отключения всего один, но зато какой. Безопасность ваша и вашей семьи. Наличие защитного оборудования в электрической цепи поможет избежать удара током, выгорания терморегулятора, теплого мата или нагревательного кабеля, применяемых в системе отопления, возникновения пожара.

Схема подключения теплого пола к электрике
