Электрический теплый пол: расход энергии, рейтинг производителей

Правила укладки ИК тёплого пола

Нужно придерживаться нескольких несложных правил укладки ИК тёплого пола:

1. Первая линия пленки должна быть расположена на расстоянии не менее 100 мм к стене и не далее 400 мм.
2. Шаг линии отреза пленки — 250 мм, в других местах резать пленку нельзя.
3. Дистанция между соседними полосами пленки должна быть от 10 мм и выше.
4. Допустимая длина полосы пола — 8 м.

Под ламинат

Осуществляя укладку пленочного теплого пола под ламинат, соблюдайте правила:

1. Чтобы инфракрасная пленка не перегрелась, ее нужно распределять на тех участках, где отсутствует мебель.
2. Чтобы помещение прогревалось с максимальной эффективностью, пленочный пол должен покрывать площадь не менее 70 %.

Схема монтажа ИК теплого пола под различные типы финишные покрытия пол

Далее нужно начертить план расположения нагревательных элементов. На бумаге отразите места расположения мебели и нагревательной пленки.

Укладка производится на поверхность, которая перед этим выравнивается.

Бетонная стяжка не должна иметь перепадов. Чтобы тепло от термопленки не уходило, через плиты перекрытия в соседние квартиры, на пол нужно уложить термоизоляционную подложку ( полипропилен ), толщина которого 3-4 мм и с одной стороны он покрыт фольгой.

Полосы термоизоляции крепятся термоизоляционным скотчем, также их нужно аккуратно подрезать по периметру помещения.

Разрезать нагревательную пленку можно только в обозначенных на ней местах. Они выделены пунктиром и символом «ножницы».

Если вы разрежете пленку по диагонали, то вы попросту ее испортите.

Расстояние пленки от стены должно быть от 10 см.

Полосы нагревательной пленки укладываются на подложку одна возле другой с зазором не менее 5 мм, но не более 1 см.

Сгибать нагревательный элемент под углом 90 градусов и более нельзя, так как он перестанет функционировать.

Схема подключения ИК тёплого пола

В местах, где термопленка разрезается и разрезаются токопроводящие шины, надо выполнить битумную изоляцию, которая входит в комплект теплого пола. Контакт надо установить по центру торца токопроводящей шины и хорошо прижать плоскогубцами. Используя острый нож, необходимо произвести зачистку токоведущих проводов на 5-8 мм и зажать их плоскогубцами в клемме контакта, затем весь контакт изолируется битумной изоляцией. Подключается инфракрасный теплый пол параллельно медными многожильными проводами с сечением не менее 1,5 мм². Также рекомендуется установить термодатчик для того, чтобы автоматика теплого пола срабатывала правильно.

На расстоянии 20-25 см от стены, на которой будете устанавливать терморегулятор, используя перфоратор, выполните штробление. В образовавшееся отверстие под нагревательную пленку поместите датчик температуры.

Чтобы датчик показывал верную температуру, его обязательно нужно укладывать на теплоизоляционную подложку.

После всех вышеизложенных манипуляций терморегулятор подключается.

По завершению монтажа проверьте функционирование ИК теплого пола. Все термопленки при включении должны нагреваться. Только удостоверившись, можно укладывать ламинат на нагревательные элементы.

Под линолеум

Укладка под линолеум схожа, но есть и свои особенности:

1. На первом этапе подготовьте основание, т.к. смонтировать пол можно исключительно на ровной и стойкой поверхности.
2. Маты можно разрезать по 25 см. Кромка изолируется специальной лентой. Промежуток до труб системы отопления должен быть от 30 см.
3. Укладывать пленку нужно медными шинами вверх, накладывать стыки один на другой строго запрещено. Остальные этапы осуществляются в соответствие с инструкцией. Обязательным условием качественного обогрева является подключение терморегулятора.
4. Затем стелется линолеум. В помещениях, небольших по размеру, покрытие укладывается и оставляется на пару дней, после чего края прижимаются плинтусами.

Осуществлять укладку линолеума можно разными способами

Выполняя работы, учитывайте тот факт, нужно ли будет разбирать и переносить систему в будущем, а также обращайте внимание на технические характеристики теплых полов

Как видим, инфракрасный плёночный тёплый пол является отличным вариантом системы отопления, а его монтаж не так и сложен. Поэтому всё можно сделать своими руками.

Как уменьшить затраты на электричество при использовании пленочного

Выбор мощности

Для комфортного подогрева полов в городских квартирах достаточно пленки мощностью 150 Вт/м.кв. Пленочный теплый пол устанавливается в тех местах, где необходим подогрев.

Для основного отопления и комфортного подогрева пола применяются пленочные теплые полы мощностью 220 Вт/м.кв, например, термопленка Marpe Normal GSM. При этом следует соблюдать рекомендации производителей по монтажу систем отопления на первых этажах, в загородных домах и балконах с применением сплошных карбоновых пленок (например, Marpe Black Heat), которые имеют дополнительные слои защиты от влаги. Площадь покрытия – порядка 70% общей площади помещения.

Утепление помещения

При использовании инфракрасного теплого пола как основного отопления в загородном доме, большое значение будет иметь продуваемость помещения. Если все вырабатываемое тепло уходит через щели, для поддержания необходимой температуры пленка будет работать дольше и, соответственно, количество электроэнергии затрачивается значительно выше.

Для экономии электроэнергии необходимо использовать утеплители, позволяющие сократить теплопотери. Двойные и тройные стеклопакеты, а также плотно подогнанные двери позволяют избежать потерь большого количества тепла.

Использование теплоизоляционного слоя

При монтаже инфракрасного теплого пола как в загородных, так и в многоквартирных домах, рекомендуется использовать теплоизоляционную подложку. Она изготавливается из химически сшитого твердого вспененного полиэтилена с закрытой пористой структурой толщиной в несколько миллиметров и неметаллизированным отражающим слоем. Такая подложка не только защищает пленку от конденсата и короткого замыкания, но и позволяет направить все тепло в помещение исключая прогрев межэтажного перекрытия, экономя при этом до 40% электроэнергии по сравнению с кабельными системами обогрева.

Для полноценного отопления помещения достаточно застелить порядка 70% площади пола помещения. Монтаж нагревательных элементов под мебелью и бытовой техникой не только нецелесообразен с точки зрения расхода электроэнергии, но и нежелателен в связи с возможностью повреждения напольного покрытия или перегрева пленки.

Использование программируемых терморегуляторов

Значительное сокращение расхода электроэнергии обеспечит применение программируемых терморегуляторов для каждого помещения. Это позволит регулировать температуру в каждом помещении в отдельности в зависимости от дня недели и времени суток.

Если непрограммируемые терморегуляторы направлены на поддержание заданной температуры, отключая нагрев при достижении нужного значения и включая его при снижении температуры, то программируемые способны регулировать ее в зависимости от времени или отключать нагрев вовсе. За счет снижения температуры обогрева на 1 °С происходит экономия примерно 4% электроэнергии. Применение программируемого терморегулятора по сравнению с обычным обеспечивает экономию до 30% электроэнергии.

Соблюдая данные рекомендации, Вы сможете значительно сэкономить на расходах за электроэнергию и сохранить тепло в доме при использовании пленочных теплых полов.

Остались вопросы?

Посмотрите другие наши статьи по пленочным теплым полам. В них Вы найдете полезные советы, обзоры и ответы на популярные вопросы.

Также вы можете получить бесплатную консультацию по теплым полам, помощь в расчете и подбору необходимых комплектующих по телефону или электронной почте .

Здесь вы узнаете:

Инфракрасные теплые полы стали отличной альтернативой традиционным водяным полам, использующим для обогрева энергию теплоносителя. Их выбирают многие потребители, стремясь получить дополнительный источник тепла. Расход электроэнергии пленочного теплого пола немного кусается, но в сравнении с традиционным электрическим отоплением он несколько ниже. О конкретных цифрах будет рассказано в нашем обзоре.

Как можно сэкономить?

Если теплые полы уложены в каждом помещении квартиры, то итоговая сумма за электроэнергию может выйти очень существенной. Можно ли как-то сэкономить и уменьшить свои затраты? Ответ – Да, и вот что для этого нужно сделать:

1

Почти половину тепла можно потерять из-за некачественного утепления окон и дверей.

2

Его необходимо монтировать в самом прохладном месте комнаты. Отопление будет самостоятельно отключаться при достижении определенной температуры, которую вы заранее задаете и также включаться без вашего участия, экономя электроэнергию.

Понижение температуры нагрева теплых полов на 1 градус позволяет примерно сэкономить до 5% расхода эл.энергии

3

Включая теплые полы преимущественно в ночные часы, когда тариф минимален, вы сможете сэкономить не одну сотню киловатт в месяц.

4

Мало того, что это неэффективно с точки зрения обогрева помещения, так еще и запрещается производителями самих теплых полов.

Во-первых, резко уменьшается теплосъем с полезной площади. А во-вторых, повышается риск перегреть секции мата, кабеля или продавить пленку.

5

Включая такие теплые полы только на ночь, они как аккумулятор будут набирать тепло и отдавать его вплоть до вечера следующего дня.

Расчёт затрат электричества по видам

Чтобы определить, сколько электрический тёплый пол потребляет тока, рассмотрим ряд следующих факторов: тепловые потери, толщина основания и степень теплоизоляции помещения.

Вычислить размер потребляемой электроэнергии поможет формула:

• S — площадь в м2;
• P — мощность;
• 0,4 — коэффициент обогреваемой полезной площади.

Электрический кабель и маты

Для определения размера потребляемой электроэнергии и расходов на её оплату при эксплуатации кабельной системы, необходимо учитывать ряд моментов:

1. Размер отапливаемой площади — свободная часть комнаты без мебели. Обычно это 12 — 15 кв. м., именно там будет стелиться кабель или маты.
2. Чтобы обогревать 15 м² пола, в среднем требуется провод, общая мощность которого 2100 Вт/ч. Чаще, потребители приобретают иностранные изделия, рассчитанные на напряжение в 230Вт. В наших условиях такой кабель не может функционировать во всю силу. Он способен потреблять не больше 1930 Вт.
3. 1930 Вт — мощность, которую потребляет теплый кабельный пол при максимальной нагрузке. При этом температура нагрева может достигать +45°С. Комфортной, считается температура до + 23°С. Пол в таких условиях, может расходовать около 965 Вт.
4. Согласно вычислениям, для поддержания комфортной атмосферы, необходимо нагревать кабель на протяжении 20 мин каждый час. В итоге, потребляемая мощность для обогрева 1 м2 пола составляет не более 322 Вт/час.

Платить за энергию, потребляемую кабельным теплым электрополом можно меньше, если использовать двухтарифный счётчик.

Кроме того, при использовании кабеля, для определения количества потребляемой электроэнергии, нужно рассчитать его длину. Это легко сделать по формуле:

где:

• l — длина провода:
• а — шаг между петлями кабеля.

Умножив данное значение на мощность провода (120−200 Ватт), вы получите величину потребления тёплым полом электроэнергии на 1 м2.

Инфракрасный теплый пол

Если применяются инфракрасные тёплые полы, то на расход электроэнергии у них, как и при функционировании любой отопительной системы, влияет степень подготовки помещения. Кроме того, важным фактором считается мощность плёнки. При использовании устройства как основное отопление — 220 Вт/м2, если дополнительное — 150 Вт/м2.

Сколько потребляют энергии тёплые плёночные полы в месяц, рассмотрим на примере комнаты 50 квадратных метров, при мощности плёнки 150 Вт. Для этого:

W=50*150*0,4=3000 Вт или 3 киловатта за 60 минут.

Чтобы высчитать месячное потребление, необходимо:

Полученный показатель умножается на тариф вашего региона — столько вы будите тратить на оплату света в деньгах. Естественно, эта цифра приблизительная, и при использовании счётчика «день — ночь».

При правильно проведённом расчёте и планировании, затраты возможно значительно понизить.

https://youtube.com/watch?v=DblishKHMyc

Тёплый пол кабель или мат

Выбор в первую очередь зависит от того, будет ли выполняться установка своими руками или планируется пригласить специалистов. Легче монтировать нагревательные маты. Для укладки кабельных полов потребуется проведение работ по изготовлению стяжки, подключения к системе электроснабжения и т.д.

Потребуется учитывать, что теплоотдача матов несколько ниже, чем у кабеля, соответственно потребуется больший расход электроэнергии.

Если планируется приглашать профессиональных монтажников, рекомендуется применять саморегулируемый экранированный нагревательный кабель для обогрева полов. Высокая себестоимость окупится за счет длительного срока эксплуатации и отсутствия вредного воздействия электромагнитного поля на человека.

Маты

Электрические маты – модифицированный теплый пол, с помощью которого можно облегчить процесс монтажа. Они представляют собой плотную сетку-основание, на которой укреплен кабель. Ширину шага в таком случае рассчитывать не нужно. Достаточно раскатать маты в нужно направлении, зафиксировать сетку и осуществить минимальную стяжку. Чем хорош такой вариант?

• Мощность у матов выше, чем у классического электрического подогрева. Она составляет от 160 до 180 Вт/кв. метр. Поэтому это более энергопотребляющий вариант. Однако большинство выпускаемых модификаций снабжено терморегуляторами с контролем от перегрева, что значительно увеличивает сроки эксплуатации.

• Монтаж с подложкой из термоизолирующего материала позволит сократить расход энергии при работе термоматов.
• Небольшой слой стяжки (до 3 см) увеличит теплоотдачу, в этом смысле термомат наиболее эффективный вариант кабельного пола.
• Монтаж можно произвести самостоятельно, так как система снабжена всеми необходимыми терморегуляторами и датчиками.

Современные компании, специализирующиеся на подобном оборудовании выпускают большое количество разновидностей электрических матов с различными дополнительными характеристиками: с одно- и двухжильными кабелями, в виде сэндвича с термоизолирующей подложкой, который не требует стяжки и так далее.

Монтаж тёплого пола Electrolux

Существенными недостатками можно назвать высокую стоимость и энергопотребление такого подогрева. Какой вариант лучше выбрать – зависит от ваших финансовых возможностей.

Правила расчёта

Для выполнения системы отопления на площади 10 квадратных оптимальным вариантом будет:

• использование 16 мм труб с длиной в 65 метров;
• показатели расхода используемого в системе насоса не могут быть меньше двух литров в минуту;
• контуры должны обладать равноценной длиной с разницей не более 20%;
• оптимальный показатель расстояния между трубами составляет 15 сантиметров.

Следует учитывать, что разница между температурой поверхности и теплоносителя может составлять порядка 15 °C.

Оптимальный способ при укладке трубной системы представлен «улиткой». Именно такой вариант монтажа способствует максимально равномерному распределению тепла по всей поверхности и позволяет минимизировать гидравлические потери, что обусловлено плавными поворотами. При укладке труб в зоне наружных стен оптимальный шаг составляет десять сантиметров. Для выполнения качественного и грамотного крепления целесообразно проводить предварительную разметку.

Таблица теплопотребления различных частей здания

Материалы для теплого пола

Схема такого пола на картинке выглядит всегда довольно сложной – масса коммуникаций, соединенных между собой, по которым к тому же течет вода. Однако на деле система включает не такой уж обширный список элементов.

Материалы для водяного теплого пола

Комплектующие для водяного теплого пола:

• при отсутствии возможности подключения к системе централизованного отопления – нагревательный котел;
• насос, который либо встроен в котел, либо приобретается отдельно. Он будет нагнетать воду в систему;
• непосредственно трубы, по которым будет двигаться теплоноситель;
• коллектор, который будет отвечать за распределение воды по трубам (не всегда необходимый);
• для коллекторов будут необходимы специальный шкаф, разветвители, распределяющие холодную и горячую воду, а также клапаны, система аварийного слива, приспособления для отведения воздуха из системы;
• фитинги, шаровые клапаны и т. д.

Один из вариантов схемы отопления в частном доме с теплым полом на первом этаже

Также для обустройства теплого пола понадобится материал для теплоизоляции, крепежи, сетка армирующая, лента демпферная. Если выполняется сырой способ монтажа, то еще и бетонная смесь, из которой будет изготовлена стяжка.

Крепления для труб водяного теплого пола

Планка монтажная для теплого пола

От методики монтажа часто будет зависеть и выбор материалов и инструментов для системы подогрева пола. Существуют два вида укладки оборудования – это сухая и мокрая.

1. Мокрая технология предусматривает использование утеплителя, крепежной системы, труб, бетонной стяжки. После того как все элементы будут залиты стяжкой, поверх укладывается и само напольное покрытие. По периметру помещения обязательно укладывается лента демпферная. Под утеплитель желательно поместить гидроизоляционный слой на случай утечки воды – он защитит соседей от возможного потопа.

2. Сухая технология. В этом случае система обогрева укладывается на деревянные пластины или полистирольные маты в специально сделанные каналы. Поверх системы укладываются листы фанеры или ГВЛ. Сверху монтируется напольное покрытие. Кстати, не стоит укладывать поверх системы ДСП или ОСБ, так как в их составе есть вещества, которые под воздействием повышенной температуры начинают испаряться и негативно воздействуют на организм человека.

Ни первый, ни второй способы не являются идеальными – каждый имеет свои достоинства и недостатки. Однако чаще всего применяется именно мокрый способ, когда система теплого пола укладывается в стяжку. Причина проста – дешевизна, хотя в обслуживании этот вид довольно сложен. Например, отремонтировать трубы в стяжке будет непросто.

Стяжка для теплого пола

Инструкция по использованиюкалькулятора теплых водяных полов

Когда встает необходимость создать грамотный проект теплого водяного пола, нужно выполнить ряд сложных вычислений. Эта процедура должна быть сделана грамотно, иначе нужный нам функционал системы теплого пола может не функционировать или происходить с перебоями. Еще несколько лет назад реализовать расчеты для подобного проекта было крайне сложно, однако современные технологии позволяют справиться с такой задачей даже не искушенному в строительном деле пользователю. Речь идет об узкопрофильном онлайн-калькуляторе, с его функционалом можно получить необходимые вычисления. Давайте по порядку разберемся, как происходит расчет тепла теплого пола, и какие данные понадобятся для работы с калькулятором.

Подготовка основания

Поверхность пола очищается от загрязнений, строительного мусора. Также подготавливают все материалы для монтажа, определяются со схемой укладки труб, местом установки терморегулятора и других элементов системы.

Пошаговый монтаж теплого пола XL PIPE

Теплоизоляция

Если устройство теплого пола происходит на первом этаже частного дома, где перекрытие установлено над грунтом или неотапливаемым помещением, лучше использовать экструдированный пенополистирол или минеральную вату. Толщина утеплителя должна составлять как минимум 5 см. Для фиксации теплоизоляционных плит к бетонному основанию можно использовать дюбеля с пластиковыми головками в виде зонтов.

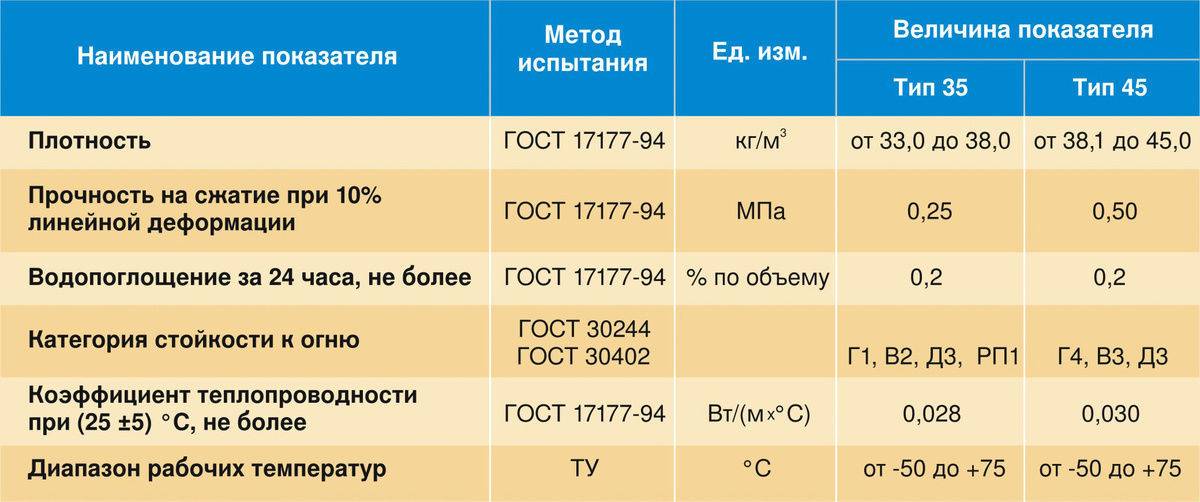

Характеристики экструдированного пенополистирола для теплоизоляции теплого пола

На плитный утеплитель рекомендуют уложить лавсановую металлизированную пленку толщиной 2-5 мм. Она сможет эффективно отразить всю произведенную тепловую энергию внутрь помещения. Если высота комнат не позволяет использовать толстый слой теплоизоляции, разрешено применять только лавсановую металлизированную пленку.

Установка нагревательных элементов

Пластиковая армирующая сетка для стяжки

На подготовленную поверхность укладывают армирующую сетку с размером ячеек 10х10 см или 20х20 см и с толщиной проволоки 3-5 мм.

При помощи пластиковых хомутов происходит закрепление трубопроводов к арматурной сетке. Расстояние между витками не должно быть меньше 5 см. Рекомендуемый промежуток – 20-30 см. Диаметр загиба трубопроводов должен быть больше от стандартного шага их укладки.

Чтобы не повредить трубу, рекомендуется отрезать кусок длиной 80 см и производить с ним необходимые манипуляции. Его загибают до тех пор, пока не удастся получить нужный размер витка.

При установке трубопроводов необходимо отступать от стен на расстояние 5-10 см. Нагревательные элементы должны хорошо закрепляться, особенно в местах изгиба, чтобы их положение не изменилось после заливки стяжки.

Установка распределительной коробки

В распределительную коробку (габариты 180х180х40 мм), которая идет в комплекте XL PIPE, проводят два конца от трубопровода. Такое устройство устанавливают на полу, чтобы его крышка находилась на уровне верха залитой стяжки. Коробку нужно закрепить к основанию, исключая ее перемещение.

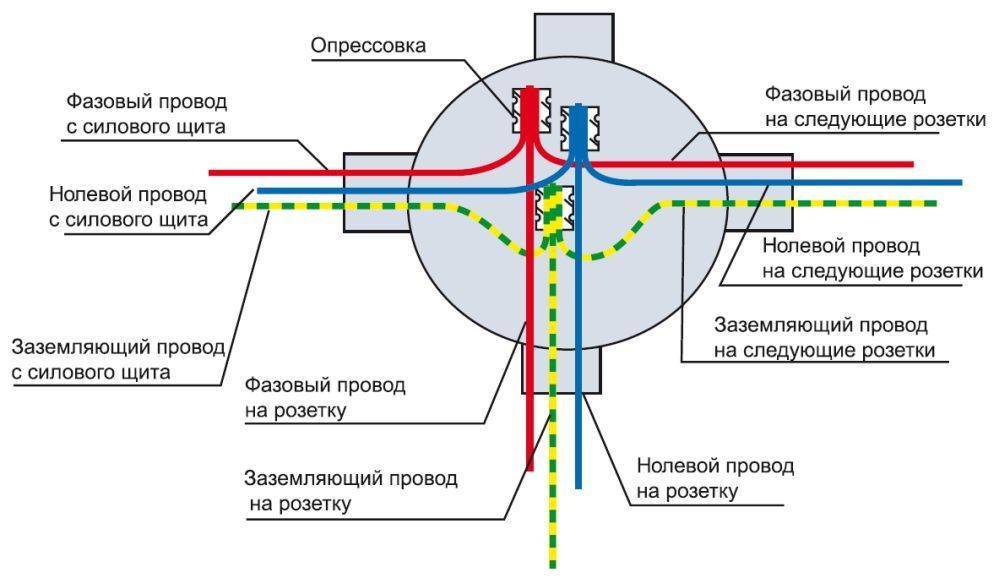

Схема соединения проводов в распределительной коробке

Также данный элемент системы изолируют, чтобы предупредить попадание жидкости во время заливки стяжки. В сухих помещениях это можно сделать при помощи обычного скотча, а во влажных – с применением гидроизоляционного герметика.

Монтаж терморегулятора

Подключение теплого пола к терморегулятору

Перед монтажом терморегулятора необходимо измерить сопротивление нагревательного кабеля. Оно не должно отличаться от указанного в инструкции значения. Если все в порядке, производят подключение проводов от теплого пола к регулятору температуры. Красный цвет соответствует фазе, синий – нулю.

Сам терморегулятор также подключают к сети. Максимально допустимая мощность прибора должна быть немного больше от мощности системы обогрева, но не наоборот. Также к одному терморегулятору запрещено подключать трубопроводы, длина которых больше 84 м.

Датчик температуры устанавливается между витками нагревательных элементов в гофрированной трубке диаметром 16 мм. Расстояние от устройства до трубопроводов должно составлять 2-5 см. Датчик температуры также подключают к терморегулятору.

Заливка стяжки

После установки всех элементов системы и их надежной фиксации приступают к заливке стяжки. Готовят ее из портландцемента и песка (соотношение 1:3). С целью улучшения качества стяжки в раствор добавляют пластификаторы для увеличения ее долговечности. Также по контуру помещения устанавливается демпферная лента с максимальной толщиной 10 мм. Она позволит компенсировать расширение стяжки во время нагрева. Рекомендуемая толщина стяжки – 4 см, максимально возможная – 8 см.

Пропорции раствора для стяжки

После того, как раствор достигнет необходимой мощности, приступают к укладке напольного покрытия. Электрический теплый пол запускают в работу после монтажа всех элементов системы.

Делаем расчет, сколько электричества потребляет пленочный теплый пол

В ситуации постоянного подорожания теплоносителя, вопрос автономности и удобства отопления постепенно стал занимать второстепенное значение. Большинство пользователей при выборе системы в первую очередь спрашивают консультантов о том, сколько придется заплатить ежемесячно и в течение отопительного сезона, чтобы оплатить расходы за теплоноситель.

1. Содержимое:

Чтобы определить рентабельность и целесообразность применения той или иной системы отопления, следует внимательно подсчитать материальные издержки. Сколько электроэнергии потребляет пленочный теплый пол? Производитель заявляет, что такие системы экономичны и могут составить конкуренцию традиционным электро и газовым котлам. Так ли это?

Сколько потребляет инфракрасный теплый пол

Подсчитать сколько каждый пол в кВт потребляет электричества, точно практически невозможно, так как: существует пленка с разной мощностью, у каждого здания свои энергопотери, зависящие от качества утепления, количества оконных проемов и т.д.

Общая отапливаемая площадь. Затраты на обогрев берутся из расчета 70-80% от площади помещения. С учетом особенностей монтажа и работы матов, полностью утепленная комната потребует проложить пленку только на 70% площади.

Если взять дом в 50 м², пленку с мощностью 160 Вт и теплоизоляционным слоем в 1,2 см – потребление электричества, около 0, 5 кВт в час. В результате суточное потребление электроэнергии инфракрасным плёночным тёплым полом составит 12,6 кВт.

Расходы на обогрев дома ИК полом

Дальнейшие расчеты можно выполнить, взяв среднюю стоимость электроэнергии в регионе (цена может меняться в зависимости от месторасположения дома). Произведя несложный расчет потребляемой мощности до на 50 м², можно прийти к следующим результатам:

1. Потребляемая мощность за месяц- 378 кВт.

Дальше делаем расчет затрат по электроэнергии. Средняя стоимость за 1 кВт в Москве составляет 4 руб. 50 коп. Получается, что за отопительный сезон придется заплатить приблизительно 6804 руб., при затяжной зиме и поздней весне 9072. В результате получается серьезная экономия на отоплении.

Выгодно или нет отопление от ИК пола

Как было показано, расход энергии на инфракрасный карбоновый теплый пол не настолько большой, чтобы категорически отказаться от использования ИК системы отопления.

Низкие эксплуатационные расходы. Укладку пола можно сделать самостоятельно, в отличие от газового оборудования, при подключении не требуется никаких разрешений и согласований, оплаты изготовления проектов и т.д. Ремонт не требует больших экономических затрат.

Расчет мощности и температуры тёплого водяного пола

Калькулятора выбора мощности отопительного котла

Калькулятор расчета количества секций радиаторов

Калькулятор расчета метража трубы теплого водяного пола

Расчет теплопотерь и производительности котла

Расчет стоимости отопления в зависимости от типа топлива

Калькулятор расчет объема расширительного бака

Калькулятор расчета отопления ПЛЭН и электрокотлом

Расходы на отопление котлом и тепловым насосом

Какой кабель лучше двужильный или одножильный

Отличие одножильного от двужильного кабеля, состоит в следующем:

• Необходимость в монтаже терморегулятора. Саморегулирующийся кабель не нуждается в установке датчика температуры и регулятора. При этом нагрев осуществляется по отдельным участкам.
• Наличие электромагнитного поля. Некоторые разновидности одножильных кабелей имеют качественное тефлоновое покрытие. Защитный слой эффективно снижает уровень излучения. Остальные виды одножильного провода создают электромагнитное поле большей интенсивности, поэтому их рекомендуют применять для проходных помещений, прихожих, балконов, бань, саун и т.д. У теплых двухжильных полов излучение полностью отсутствует, что делает полностью безопасной эксплуатацию для жилых помещений: спален, детских комнат и т.д.

Некоторые производители, стремясь снизить стоимость саморегулирующихся теплых полов, изменяют внутреннее устройство, оставляя только греющую матрицу и минимальную изоляцию. Правильная методика выбора саморегулирующего кабеля связана с необходимостью определить, присутствует ли на кабеле наружная изоляция и медный экранирующий слой. О наличии свидетельствует маркировка СТ, CF, CR.

Thermo SVK-20 600Вт

Европейская классика из Швеции – кабельный теплый пол. Европейское качество и надежность. Производственные мощности бренда находятся там же, и эта совокупность факторов дает в результате высокую цену – практически на уровне инфракрасных моделей. Что же предлагают шведы за эти деньги?

Двужильный кабель, который укладывается в стяжку. Производитель говорит о высоких технологиях, которые использовались при создании – например, пять слоев изоляции и нейтрализация электромагнитного поля. Качество изоляционного слоя подчеркивается тем, что кабель может работать даже в воде без каких-либо угроз короткого замыкания. Плюсом к этому идет бессрочная гарантия. Не многие производители обещают так много, но, глядя на цену, начинаешь верить.

Мощность

У электрического пола есть две мощности в киловаттах за час в перерасчете на метр квадратный – первая «теплоотдачи» и вторая «потребления». Но в силу близкого к 100% КПД эти цифры практически идентичны. Фактически всю электроэнергию ТП преобразует в тепло либо инфракрасные лучи, которые потом нагревают поверхности в комнате.

Мощность теплоотдачи теплого пола в помещении зависит от:

• толщины стяжки и напольного финиша;
• шага укладки кабеля или конфигурации раскладки пленки (матов) на полу;
• доли активной площади системы от всей квадратуры комнаты.

При использовании в качестве основного источника тепла электрические и инфракрасные теплые полы обычно закрывают около 70% площади напольного покрытия. А если такую систему применяют для локального обогрева, то этот процент оказывается и того меньше. Все это придется внимательно учитывать при расчете фактического расхода электричества.

Затраты на теплый пол в зависимости от площади

Итоговая потребляемая мощность электрического пола зависит от:

• качества утепления помещения, а также наличия в нем окон и дверей;
• погодных условий за окном;
• настроек терморегулятора;
• количества находящихся в доме людей.

Если уровень теплопотерь у комнаты минимален, то тепловой энергии для поддержания в ней комфорта требуется меньше. Пренебрегать здесь регулировкой пластиковых окон на режим «лето/зима» и сезонной перенастройкой вентиляции не стоит.

Сравнение затрат электроэнергии для разных типов полов
