Система электрических кабельных теплых полов: от подбора компонентов до первого запуска

Способы установки электрического теплого пола

Варианты установок электрических теплых полов могут существенно отличатся:

  1. Монтирование в слой стяжки, после чего укладывается напольное покрытие;
  2. Укладка теплого пола поверх стяжки под плитку;
  3. Укладка непосредственно под напольное покрытие (пленочные полы).

Первый вариант подходит для обогрева в жилых комнатах, в ванной, в кухне, на лоджии. При этом подразумевается установка кабельных теплых полов. Под саму систему укладывается гидроизоляция и слой утеплителя. Сверху формируется небольшой слой стяжки.

Если этажом ниже находится утепленное помещение, то можно укладывать электрический теплый пол под плитку без дополнительного слоя теплоизоляции и монтирования в стяжку. Слой плиточного клея и сама плитка достаточно защищают нагревательные элементы. Однако следует уточнить в инструкции приобретаемого изделия о возможности такой укладки.

Если необходимо установить теплый пол под ламинат или линолеум, и нет желания проводить капитальные работы, связанные с заменой стяжки, то лучший теплый электрический пол для этого – пленочный (инфракрасный). При этом укладывается слой утеплителя в виде вспененного полиэтилена с фольгированной поверхностью поверх имеющейся стяжки. Далее – электроэлементы. При необходимости добавляется слой гидроизоляции и непосредственно напольное покрытие.

Виды электрических теплых полов:1 – Кабельный; 2 – Кабельный с армирующей сеткой; 3 – Пленочный (инфракрасный).

Важно: Использовать пленочный теплый пол под плитку нельзя, как и монтировать его в стяжку

Как установить теплоизоляцию?

Самый распространенный утеплитель под теплый пол в квартирах многоэтажных зданий – вспененный полиэтилен с отражающим фольгированным покрытием. Пенофол, так называется этот материал, также отличается малой толщиной – 3-10 мм, самоклеящимся слоем для упрощения укладки, низкой теплопроводностью. При организации теплоизоляционного слоя пенофол размещают вверх фольгой, полотна укладывают встык и соединяют специальным скотчем.

Для холодных полов (на лоджии, над неотапливаемым помещением, нижний уровень частного дома над подвалом) в качестве утеплителя может применяться плотный или экструдированный пенополистирол с возможной толщиной 20-100 мм.

Монтаж «теплого пола» под плитку: основные этапы

Если решено проводить монтаж «теплого пола» самостоятельно, то необходимо провести большой объем предварительной работы. Сначала следует выяснить состояние основания, на которое будет укладываться кабель или пленка: оно должно быть ровным, без дефектов, трещин и т. д.

При необходимости производится заливка тонкого выравнивающего слоя стяжки цементным раствором или с использованием специальных смесей. Второй вариант более предпочтителен с точки зрения временного фактора.

Далее необходимо провести все расчеты по мощности и количеству материала, составить схему укладки. При составлении схемы укладки кабеля надо учитывать такие требования:

  • минимальное расстояние от стены до кабеля 7-10 см;
  • расположение витков и спиралей должно выдерживаться на расстоянии не менее 8 см друг от друга;
  • витки кабеля не должны ни в коем случае пересекаться или перекрывать друг друга.

Также необходимо определить место под установку монтажной коробки: если «теплый пол» укладывается в помещениях с повышенной влажностью, то ее крепление следует производить на смежной стене с противоположной стороны.

В монтажную коробку производится завод кабелей, а также установка терморегулятора, поэтому к ней должен быть обеспечен свободный доступ для контроля. Как правило, ее устанавливают в нижней части стены приблизительно на высоте 30 см от пола.

Обязательно надо подготовить для монтажа гофрированную трубу или специальные муфты, в которых будет производиться подключение кабеля.

Это, может быть, и не является обязательным элементом, но при возникновении каких-либо проблем не потребуется производить ремонт всего пола, достаточно будет добраться до мест соединения, поэтому пренебрегать этим не стоит.

Виды теплого пола для ванной

Устройство электрического тёплого пола может быть:

  • Кабельный.
  • Плёночный (инфракрасный).

Это основное деление. В зависимости от формы выпуска, кабель может выпускаться:

  • На катушке.
  • В матах. Это такой же кабель, но он закреплён на пластиковой сетке.

А плёночные полы подразделяются по используемым материалам на:

  • Углеродные.
  • Биметаллические.

В силу своей специфики, электрические плёночные полы идеально подходят для укладки под ламинат. В ванной же, самым оптимальным выбором будет кабельный тёплый пол. Своими руками и без опыта его уложить проще всего. При этом, следует отметить, что кабель может быть двужильным и одножильным. Если монтаж теплого пола будет производиться своими руками, и навыка у вас нет, то обязательно берите двужильный нагревательный кабель. Его преимущество в том, что он подключается только с одного конца. Второй конец, останется там, где вы окончите укладку.

Укладывать нагревательный кабель в матах(как на видео), первый раз будет несколько труднее. В такой комплектации, он выпускается больше для профессионалов.  А для начала давайте остановимся на двужильном кабеле.

Мощность нагревательного элемента рассчитывается исходя цифры 150 в/м2. Для ванной комнаты, как для помещения с повышенной влажностью, это минимальное значение.

Что входит в комплект

Кроме самого кабеля, потребуется:

  • Терморегулятор (комплектуется выносным датчиком температуры).
  • Монтажная лента.
  • Теплоизоляция толщиной 4 мм.
  • Сухая смесь для стяжки.
  • Расходные материалы: скотч, дюбеля.

Сколько это стоит?

Действительно, когда в планах появляется задача установки в помещении теплого электрического пола своими руками, в первую очередь возникает вопрос о его стоимости. Сразу отметим, что выполнив монтаж системы своими руками, вы сэкономите половину стоимости всего ремонта, т.к. именно услуги мастеров потребуют больше всего затрат.

Итак, если речь идет о готовых комплектах теплого пола, то в среднем 1 м2 будет стоить около 3500 рублей. В специализированных магазинах можно найти разнообразные комплекты, стоимостью от 2000 до 5000 рублей за 1 квадратный метр. Тут мы не рекомендуем гнаться за низкой ценой, т.к. это обычно означает низкое качество системы. И понятно, что если нагревательный кабель выйдет из строя, то просто заменить его не получится, т.к. он обычно укладывается под плитку.

Стоимость работы мастера по укладке теплого пола колеблется около 1000 рублей за кв.м.

Тёплый пол: особенности и преимущества

Любая отопительная система включает в себя источник тепла и излучатели (радиаторы). Между источником и радиатором могут быть соединительные элементы (трубы). Соединений может не быть, тогда радиатор подключается непосредственно к источнику (котлу или печке).

В конструкции тёплых полов роль радиатора принадлежит напольной поверхности. Она нагревается благодаря теплу от электрического тока, и излучает тепло в пространство помещения. Источник нагрева также располагается внутри пола. Таким образом, настил является источником тепла и излучателем. Это уменьшает потери температуры в промежуточных соединениях. Эффективность такого обогрева выше, потери тепла меньше.

Устройство и принцип работы

Любой электрический пол, в самом общем случае, представляет многослойную структуру. Она может включать слой термоизоляции, слой основы, уложенные нагревательные элементы, армирующий слой на который укладывается половое покрытие. В зависимости от применённых в системе элементов, места её установки и целого ряда факторов, есть свои особенности в послойном устройстве электрических тёплых полов.

Выделение тепла происходит в результате прохождения электрического тока через распределённые нагревательные элементы, имеющие высокое резистивное сопротивление. Такие термоэлектрические нагреватели выполняются в виде резистивных (с одной или двумя жилами) или саморегулирующихся кабелей, плёнок с углеродным и биметаллическим покрытием, нагревательных стержней.

Тепло, выделяемое в результате преобразования электроэнергии в резистивных нагревателях (кабели, стержни, плёнки), может легко регулироваться. Для этого в системах применяются автоматические и ручные терморегуляторы. Одним из достоинств тёплых электрических полов есть лёгкость автоматизации управления температурным режимом. Возможность программирования работы тёплого пола на любое время, значительно повышает комфортность его эксплуатации.

Применение автоматических блоков позволяет значительно (до 50%) увеличить экономичность энергопотребления. Однако и ручная установка температуры на блоке, с возможностью его работы в режиме термостата, также даёт существенную (не менее 30%) экономию электроэнергии.

Теплый пол стержневого типа

Стержневой карбоновый пол — это стержневая конструкция, обогревающая помещение инфракрасными лучами дальней волны. В этом диапазоне отсутствует электромагнитное излучение. Особенность его в том, что нагревается не атмосфера, а предметы, присутствующие в комнате.

Композитный материал карбон имеет в своей основе углеродистую наноструктуру в сочетании со связывающими компонентами. Карбоновый и углеродистый пол — одно понятие

Тонкости работы и организации

В его составе содержатся карбоновые стержни, соединенные параллельно в эластичные маты шириной 0,8 м и длиной 25 м при помощи силового провода. Внутри «ковра» размещены нагревательные элементы. Внутренность стержней состоит из карбона, серебра, меди, а тепло выделяет первый из них.

Кроме стержней в составе такого пола есть температурный датчик и терморегулятор. Такой пол обладает свойством саморегуляции. Это значит, что количество тепла прямо пропорционально температуре. Недостатком является то, что монтаж его возможен только с применением стяжки, следовательно, о его демонтаже не может быть и речи.

Стержневой инфракрасный пол состоит из карбоновых стержней, подключенных с двух сторон к токоведущему кабелю

Нюансы монтажа и подключения

Хотя стержневой пол и считается интеллектуальной системой, его можно уложить своими руками. Технология несложная, но работать он будет при условии, что все требования соблюдены.

Укладка стержневого карбонового пола по сути схожа с устройством напольного обогрева из кабельных матов. Сначала на подготовленное основание стелют теплоизоляционную подложку, затем согласно заранее разработанной схеме укладывают греющие полосы. Во время укладки полосы карбонового пола крепятся скотчем к подложке, чтобы они не сдвигались в ходе работы. Все электросоединения нагревающей карбоновой системы дублируются защитной термоусадочной трубкой, имеющейся в комплектации стержневого пола. Провод датчика, фиксирующего температуру нагрева пола, заводят в гофрированную трубку. Для того чтобы температурный датчик не создавал ненужный рельеф над поверхностью системы, в теплоизоляционной подложке вырезают продольное отверстие. Температурный датчик, реагирующий на понижение/повышение температуры системы, располагается между стержнями и закрепляется скотчем. По завершению сборки стержневой системы проводится проверка на работоспособность и качество соединений. Если выявлены дефекты, их устраняют на данном этапе. После проверки на работоспособность выполняется заливка стяжки, являющейся основанием для устройства напольного покрытия.

Этап 1: Укладка стержневого пола на подложку.

Этап 2: Фиксация карбоновой системы скотчем.

Этап 3: Формирование соединений пола с проводкой.

Этап 4: Подготовка термодатчика стержневого пола.

Этап 5: Вырезка отверстий в теплоизоляционной подложке.

Этап 6: Фиксация положения датчика.

Этап 7: Проверка работоспособности собранной системы.

Этап 8: Заливка стяжки поверх карбонового стержневого пола.

Процесс состоит из 8 последовательных шагов:

  • подготовки основы;
  • укладки теплоотражателя;
  • монтажа стержней;
  • соединения между собой полос;
  • подсоединения силового кабеля;
  • подключения конструкции к терморегулятору;
  • подключения термодатчика;
  • заливки стяжки или монтаж финишного покрытия плиточного типа.

Перед выполнением этих работ планируют, в каком направлении будут укладывать нагревательный мат и рассчитывают количество материала. В продажу карбоновый пол поступает комплектом, но иногда приходится докупать кое-что из расходных материалов.

На выбор мощности оказывают влияние 2 фактора: площадь и вид обогрева. По мощности стержневые теплые полы разделяют на 2 вида: до 160 Вт/м² и до 220 Вт/м².

Наиболее рациональный вариант расположения греющего мата — вдоль длинной стены с ориентацией на теплорегулятор, т.к. в этом случае при подключении к регулятору температуры можно брать провода меньшей длины и уменьшить число разрезов

В основном производители выпускают полный набор для монтажа. Как минимум, в него входит стержневой мат, соединительный комплект и концевой, провода, инструкция по установке. Все остальное: теплоизоляцию, скотч, гофрированную трубу с заглушкой, терморегулятор, датчик, битумную изоляцию — приобретают дополнительно.

О том, какой вариант теплого пола: электрический или водяной лучше устроить под последующую укладку ламината, детально написано в статье, посвященной этому вопросу.

Подключение ЭТП к электропроводке и к терморегулятору

При подключении электрического теплого пола к квартирному щитку используют 2 двухжильных резистивных кабеля №1 и №2 и термостат с температурным датчиком (рис. ниже). В щитке размещается однополюсный автомат и УЗО, защищающие систему и людей от короткого замыкания и утечек тока. Красным цветом обозначена фаза, синим – нейтраль, а зеленым – заземляющий проводник (PE). Кроме того, в щитке размещен контактор, управляемый терморегулятором.

Электрическая схема ЭТП

Питание подается от обычной однофазной сети с напряжением 220 В через силовые контакты контактора к нагревающим элементам и к терморегулятору. Температурный датчик располагается в стяжке посередине между витками резистивного кабеля №2. Заземляющий проводник (PE) соединяется со всеми металлическими корпусами электрооборудования.

Вечный вопрос: кабель с направляющими, или готовые рулоны (маты)

С технической точки зрения, нет никакой разница, укладывать подготовленный на сетке кабель, или конфигурировать его самостоятельно. Теоретически, при монтаже отдельного кабеля можно немного сэкономить: вы прокладываете его точно по намеченному плану. Но ведь и рулоны термо-пола можно резать по армирующей сетке, и гнуть провода, как вам вздумается.

Так что выбор конфигурации нагревательных элементов — это вопрос удобства монтажа, не более того. В последнее время предпочтение отдается именно готовым рулонам, поскольку стоимость снизилась практически до уровня погонного метра кабеля.

Виды теплых полов

Сейчас существует три основных вида теплого пола, которые различаются по типу теплоносителя, а также имеют разную технологию обустройства. Однако в целом их объединяет одно основное достоинство – нагревательный элемент устанавливается прямо в пирог пола, за счет чего и происходит его нагрев. При этом воздушные массы, находящиеся в комнате, также прогреваются, но у пола воздух будет теплее, выше же этой границы, на уровне головы человека, воздух остается немного прохладным, что позволяет создать оптимальный микроклимат в комнате.

Электрический пол под плитку

Подогрев на основе воды

В этом случае теплоносителем является обычная подогретая вода, которая течет внутри труб, уложенных по определенной схеме и залитых бетонной стяжкой. Срок службы такой системы составляет примерно 20 лет. Довольно надежный и безопасный вариант, но используется либо в частных домах, либо в новостройках, где есть возможность подключения такого пола. В старых многоэтажных домах без разрешения управляющей компании подключить водяной пол не получится, так как монтаж будет предполагать его подсоединение к центральной системе отопления, не рассчитанной на дополнительные нагрузки – в других квартирах может стать очень холодно.

Водяной теплый пол

Недостатками такой конструкции могут выступать вероятность появления протечек и риск затопления помещений, расположенных ниже, а также склонность некоторых типов трубопровода к коррозии. Монтаж, конечно, трудоемкий, но это один из самых экономных вариантов пола. Устанавливать такой подогрев можно под любое финишное покрытие. Однако, если вы хотите использовать возможности водяного тёплого пола максимально эффективно, изучите особенности разных покрытий. Найти идеальный вариант поможет наша статья.

Принцип действия водяного теплого пола

Нагрев при помощи кабеля

Такие полы могут монтироваться в абсолютно любом помещении – хоть в старых, хоть в новых квартирах, домах, офисах и т. д. Этот вариант стал настоящим спасением для тех, кто не может по какой-то причине сделать водяной теплый пол. Система является достаточно простой в монтаже и представляет собой по особой схеме уложенный электрический кабель, находящийся внутри стяжки. Он преобразует электроэнергию в тепло.

Для обустройства подогрева могут применяться саморегулирующиеся и резистивные кабели. В последнем случае обычно используется двужильный (одножильные часто становятся источниками вредного для организма излучения, потому их и не предпочитают использовать). Саморегулирующиеся провода не имеют тех недостатков, которые есть у резистивных. Обычно кабельный пол применяется в случае, если финишное покрытие будет выполнено из плитки или линолеума.

Нагревательный кабель

ИК пол

Это, пожалуй, самая популярная система подогрева пола, так как не требует заливки новой стяжки, проста в монтаже, но по качеству не уступает другим вариантам обогрева. Представлена она тонкими матами, имеющими карбоновые полосы, соединенные друг с другом проводами. Такие полы быстро нагреваются, но и быстро остывают (иногда эта функция нужна), очень тонкие, позволяют быстро отрегулировать температуру нагрева, экономны в плане энергозатрат, просты в ремонте и полностью безопасны для человека. Работает такая система также благодаря электричеству. Недостаток есть – небольшая статика и из-за этого – притяжение пыли к основанию. Подробнее про инфракрасный тёплый пол в зависимости от финишного покрытия читайте в отдельных статьях портала: здесь под ламинат, а здесь — под плитку.

ИК теплый пол под ламинат

Таблица. Сравнение характеристик разных систем.

ХарактеристикаВодяной полЭлектрический пол
Наличие ЭМИНетВозможно, в зависимости от типа кабеля
Возможность обустройства в многоквартирных домахТолько в новостройках при наличии отдельного подключенияДа
Быстрое управление настройкамиНетДа
Зависимость от сезона отопленияДа – в квартирах и нет – в частных домахНет
Сроки монтажаДлительные из-за необходимости заливки стяжкиКороткие
Возможность укладки любого финишного покрытияДаОпределенные типы покрытий нельзя класть поверх электрического пола
Простота ремонтаСложный ремонтВ случае с ИК полами – быстрый ремонт

Цены на электрический теплый пол «Теплолюкс»

электрический теплый пол теплолюкс

Если вы ещё не определились с видом тёплого пола, прочитайте нашу статью с инструкцией по выбору. Там мы подробно рассмотрели преимущества и недостатки разных материалов и составили список рекомендаций.

ИК пленка для теплого пола

Монтаж инфракрасного электрического теплого пола

Инфракрасный (пленочный) теплый пол монтируется с некоторыми отличиями от своего кабельного «собрата». Следуйте инструкции.

Монтаж инфракрасного электрического теплого полаЭлектрический инфракрасный теплый полПринципиальная схема подключения ИПО

Составляем схему укладки

Первый шаг. Выбираем место установки терморегулятора. Его монтаж рекомендуется выполнять с 15-сантиметровым отступом от поверхности пола.

Монтаж скрытого терморегулятора теплого полаМонтаж скрытого терморегулятора теплого пола

Второй шаг. Составляем схему укладки системы обогрева.

При составлении схемы учитывайте следующие важные нюансы:

  • первый ряд пленки должен быть уложен с отступом не менее 100 мм и не более 400 мм от стен;
  • если теплый пол будет применяться в качестве основной системы обогрева, он должен занимать как минимум 70-75% суммарной площади поверхности;
  • если инфракрасная пленка укладывается в качестве дополнения к имеющемуся обогреву, достаточно, чтобы она занимала порядка 40-50% площади основания.

Укладываем и подключаем систему

Первый шаг. Раскладываем инфракрасную пленку поверх теплоизоляции. Придерживайтесь составленной схемы. При необходимости пленку можно резать по заводским линиям.

Раскладываем инфракрасную пленку поверх теплоизоляцииРезка матов

Укладку элементов выполняйте медными частями контактов вниз по направлению к стене с терморегулятором.

Второй шаг. Подключаем контактные зажимы к краю медной полоски и подсоединяем провода.

Конструкция инфракрасного теплого полаПодключение инфракрасного теплого пола

Третий шаг. Изолируем места разрезов инфракрасной пленки и соединений зажимов и кабелей. Для изоляции хорошо подходит специальная битумная мастика.

Подключение инфракрасного теплого пола

Часть зажимов устанавливайте на токонесущую поверхность. Оставшиеся располагайте внутри нагревательной пленки.

Правильная укладка проводов

Четвертый шаг. Подключаем термодатчик к нижней стороне инфракрасной пленки и тщательно его изолируем.

Пятый шаг. Устанавливаем терморегулятор. Перед этим должна быть закончена укладка всего запланированного материала и подключены все контакты и кабели. Терморегулятор рекомендуется устанавливать стационарно. При отсутствии такой возможности можете подключать его в розетку, как обыкновенный электроприбор.

Устанавливаем терморегулятор

По опыту, основную часть кабелей, соединяющих терморегулятор и нагревающую пленку, лучше всего прокладывать под плинтусом.

В завершение подключаем систему к электрической сети и переходим к ее тестированию.

Теплый пол инфракрасный

Тестируем систему после монтажа

Изучите поведение системы после включения в сеть. Если перегрева, искр и прочих дефектов нет, все нормально. Можете приступать к монтажу финишного напольного покрытия. Перед этим достаточно накрыть систему плотной полиэтиленовой пленкой, но некоторые специалисты все-таки рекомендуют залить тонкий слой стяжки – на него финишное покрытие ляжет более качественно.

Укладка ламината поверх ИК полаТеплый пол

Виды терморегулятора

Одним из важнейших элементов для любого типа электрического теплого пола является терморегулятор. Различают механические, цифровые, программируемые и комбинированные модели. Все они имеют разные технические параметры, стоимость и функциональные возможности.

Установка терморегулятора для теплого пола представляет собой достаточно сложный процесс, от которого зависит на сколько правильно в дальнейшем будет работать система. В начале должна быть изучена инструкция к терморегулятору, и если есть сложности или серьезные вопросы, то лучше такую работу стоит доверить профессиональному электрику. Необходимо будет понять, как подключить терморегулятор, чтобы он работал правильно и с ним через время не возникло неприятностей.

Стандартная схема подключения терморегулятора — всегда описана в инструкции, но сама настройка терморегулятора осуществляется индивидуально, учитывая личные предпочтения пользователей. Терморегулятор в системах теплого пола служит для обеспечения стабильной температуры нагрева помещений. С их помощью осуществляется включение/выключение системы и стабильность её работы. Специальный датчик температуры считывает текущие показания, и своевременно осуществляет подогрев пола.

Обычно установка терморегулятора осуществляется на окончательном этапе монтирования теплого пола в удобном месте. При этом схема терморегулятора подразумевает размещения этого высокотехнологичного прибора над небольшим уровнем от пола в удобном месте, где есть подвод электрического питания. Стоит отдельно рассмотреть разновидности терморегуляторов.

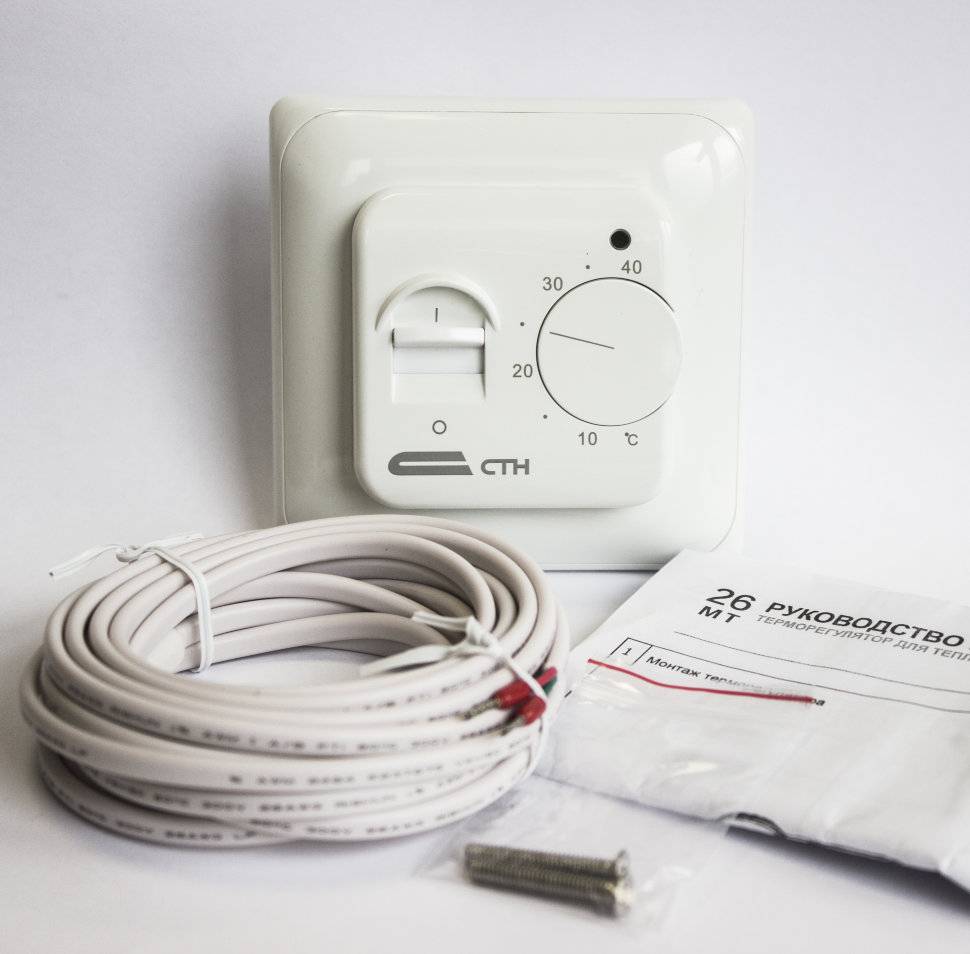

Механический

Механические модели пользуются высокой популярностью из-за надежности, простоты использования, высокого качества исполнения, невысокой стоимости и долгого срока службы. Для управления таким регулятором используется стандартный переключатель (круговой), с помощью которого выставляется нужная температура в ручном режиме. Недостатком такого прибора является то, что его необходимо включать/выключать в ручном режиме.

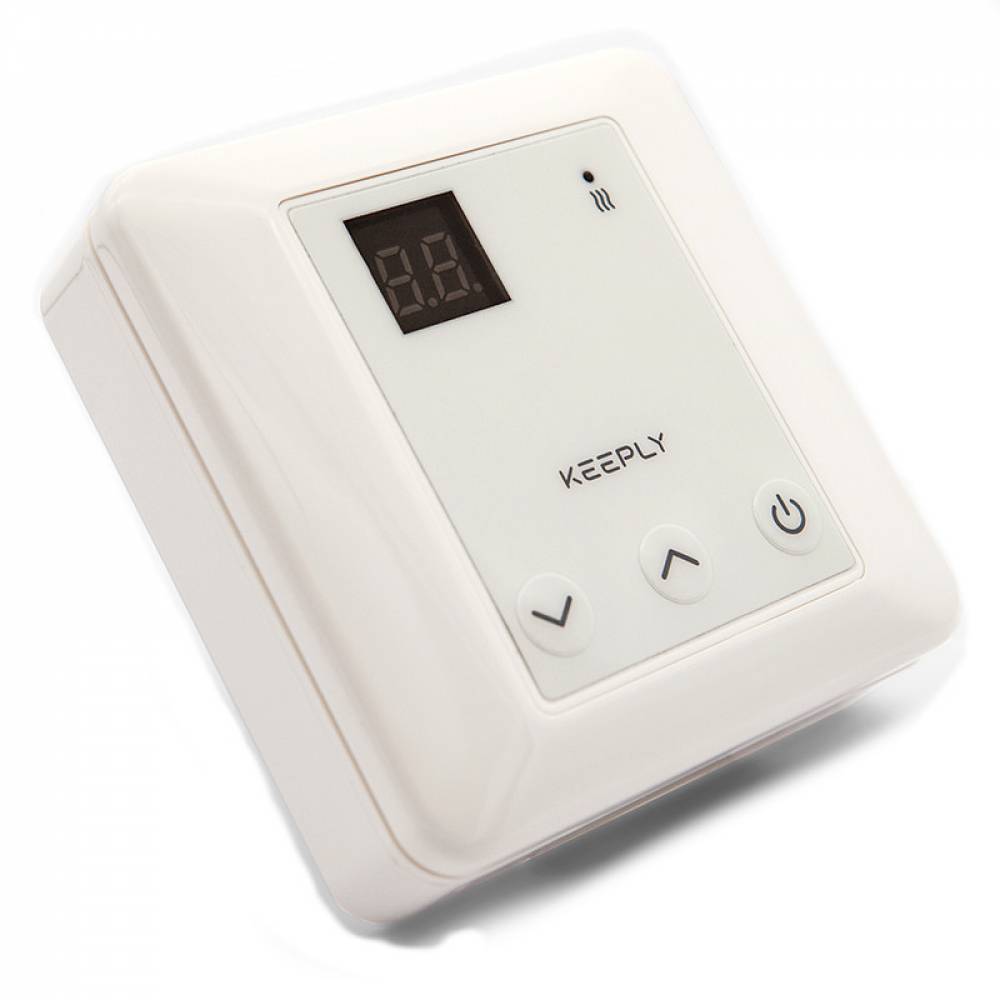

Цифровой

Цифровые модели обладают высокой точностью, простотой настройки и использования. Необходимо только выставить на табло (с сенсорным или кнопочным управлением) требуемую температуру и устройство будет работать абсолютно автономно, в автоматическом режиме поддерживая заданную температуру. При необходимости всегда можно запрограммировать автоматическое отключение прибора в нужное время. Стоят такие терморегуляторы существенно выше механических, но они позволяют осуществлять существенную экономию электрической энергии.

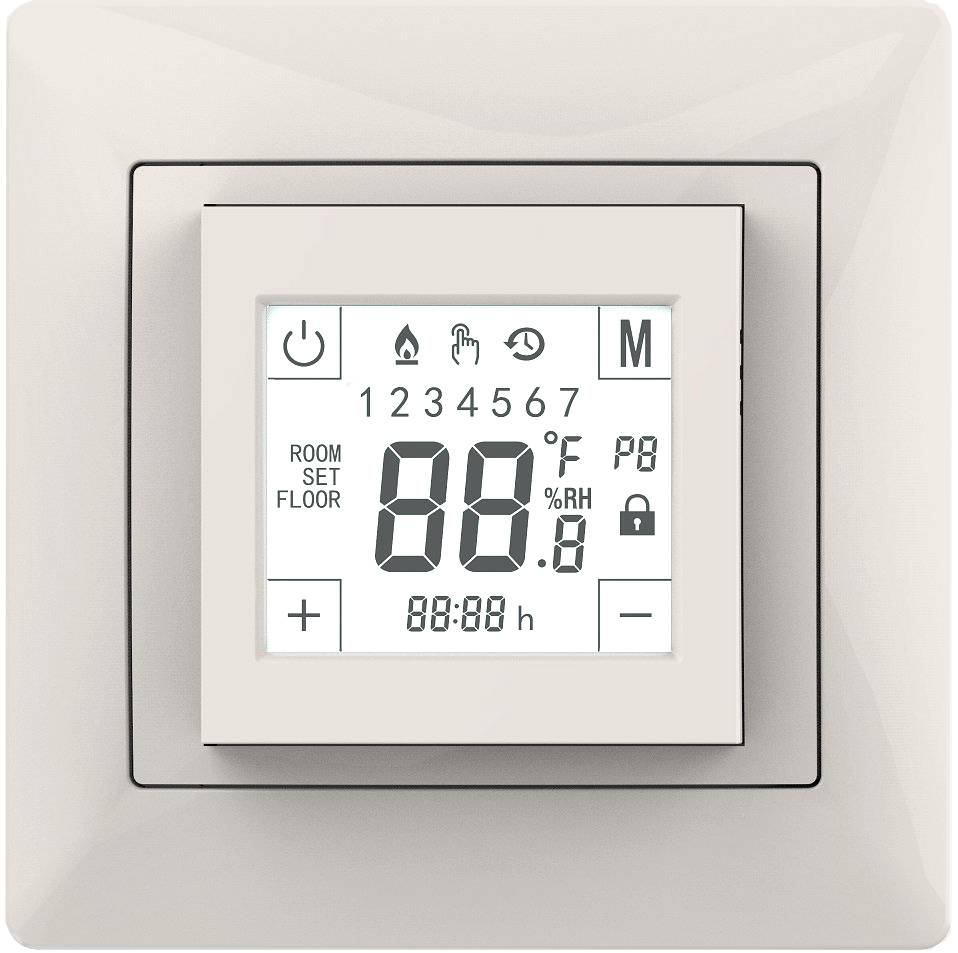

Программируемый

Оптимальным выбором для любых типов теплых электрических полов является применение программируемых аппаратов, которые хоть имеют высокую стоимость, но дают возможность существенно экономить электроэнергию, а так же максимально точно выставлять требуемый температурный режим в разное время суток. Все необходимые сведения о работе системы теплого пола отображаются на экране устройства. Установка требуемых режимов работы осуществляется при первой настройке прибора. При необходимости можно внести изменения в рабочую программу в любое удобное время.

Комбинированный

Такие модели являются самыми дорогими, и, по сути, представляют собой более сложную модификацию программируемых моделей. К примеру, они дают возможность отслеживать не только температуру пола, но и температуру в помещении. Кром того, они имеют возможность дистанционного управления, при помощи специального пульта или через интернет.
