Деформационные швы в бетонных полах — способы устройства, инструкции

Нарезка швов в бетонных полах. Как и чем делать усадочные швы

Армированная бетонная стяжка считается одним из прочных и надежных типов пола. Но не стоит забывать, что бетон, все же, остается уязвимым, в частности, при динамическом воздействии. Нарезка швов в бетонных полах – завершающий этап в организации напольного покрытия, позволяющий продлить срок эксплуатации бетонной стяжки.

  • Бетонные полы.
  • Полимерные полы.

Необходимость нарезки швов

Застывшая бетонная смесь – достаточно хрупкий материал, не способный к видоизменению. И в ситуации получения нагрузки, превосходящей показатели его прочности, произойдет деформирование и разрушения стяжки.

Растрескивание бетона происходит в результате формирования внутренних напряжений, явившихся следствием перепадов температур  и деформации в результате усадки. Нарезка деформационных швов в бетонных полах предупреждает появление хаотичного растрескивания.

Общая технология нарезки швов в бетонных полах

При создании деформационных швов необходимо соблюдение следующих рекомендаций:

  • нарезка швов должна выполняться либо после завершения заливки, либо позднее, когда стяжка получит необходимую прочность. При создании швов по влажному составу работы можно начинать через 4 – 12 часов после окончания заливки. Проведение работ может быть отложено на сутки, но не более. При полном высыхании стяжки нарезка швов в бетоне – технология по сухому составу – выполняется как можно раньше, чтобы избежать разрушения краев шва;
  • первый пробный шов нарезается через несколько часов после заливки, когда бетон начинает затвердевать. Если в процессе работы из стяжки выпадают зерна наполнителя, то бетон еще не готов;
  • перед началом работ необходимо выполнить разметку поверхности при помощи веревки либо длинной линейки. В толще свежего бетона швы можно делать при помощи резчика, а в сухой стяжке методом пропила;
  • технология нарезки швов в бетонных полах имеет свои особенности. Так, глубина шва в среднем должна достигать 1/3 – 1⁄4 части от толщины стяжки. Но если нарезка выполняется по свежему покрытию, то показатель может быть уменьшен. Необходимо избегать т-образного пересечения нарезаемых швов, поскольку такое расположение может провоцировать появление непредусмотренных трещин.

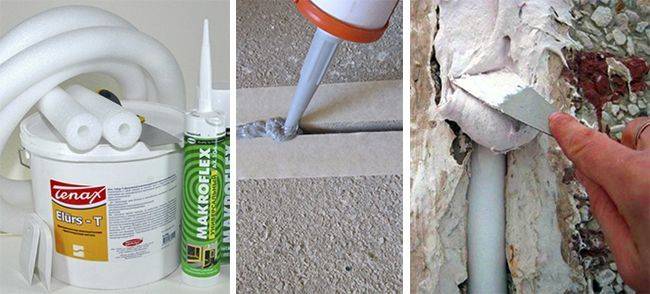

Герметизации деформационных швов

Герметизация швов – важный этап работ по обустройству бетонного пола. Это обязательная процедура, поскольку негерметичные пропилы становятся причиной растрескивания бетона и сокращают срок службы напольного покрытия.

Для герметизации могут использоваться следующие типы материалов:

  • уплотнительный жгут из вспененного полистерола. Остается эластичным даже при отрицательных температурах;
  • герметизирующие мастики. Наиболее популярный вариант материала. После затвердевания он остается эластичным, а также препятствует проникновению влаги;
  • гидрошпоники – материал на основе резины, ПВХ либо полиэтилена. Профильные ленты укладываются непосредственно в толще стяжки внутрь шва в период заливки смеси;
  • деформационные профили. Представляют собой стальные направляющие с прослойкой из морозостойкой резины. Монтаж изделий минимизирует воздействие нагрузок на бетонную стяжку, что предотвращает появление трещин.

Нарезка деформационных швов позволяет получить прочное напольное покрытие, устойчивое ко всем типам механических нагрузок.

Технические требования СНиП

Нарезка деформационных швов не термит отклонений в технологии и строго оговорена в нормативных актах. Требования СНиП следующие:

  • Деформационные швы располагают перпендикулярно с шагом в 6-12 метров, в зависимости от типа пола и общей площади помещения,
  • В полах толщиной от 5 см предусматриваются швы продольные и поперечные, при шаге от 3 до 6 метров,
  • Глубина шва должна быть не менее 1/3 от толщины пола, при этом она не может быть меньше 4 см,
  • Швы, совпадающие с основными швами здания, выполняются во всю толщину подстилающего слоя,
  • Для помещений, где возможны значительные перепады температур, деформационный шов должен идти вдоль оси колонн и швов в плитах перекрытий,
  • Устраивать швы можно через 2 дня после затвердевания основного слоя пола,
  • Для устройства шва в бетонных полах можно использовать рейки с антиадгезионным составом, которые в дальнейшем будут удалены, а получившаяся штроба загерметизирована или уложен шнур.

как заказать

Либо свяжитесь с нами по телефону

Либо оформите заявку непосредственно

в нашем офисе

Адрес: 109387 г. Москва ул. Ставропольская 84с1 офис 19

Время работы: пн-пт 9.00-18.00

Герметик для кровельных работ

По словам нашего эксперта, идеальный герметик для кровельных работ должен быть:

  • стойким к атмосферным воздействиям в целом и к УФ-излучению в частности;
  • эластичным;
  • с хорошей адгезией;
  • стойким к изменению цвета;
  • стойким к изменению температуры.

Здесь возможно использование битумного герметика (их применяют, в основном, для ремонта битумной, черепичной и шиферной кровли и для заделки дефектов цоколя и фундамента). Но наилучшим выбором и в этом случае будет полиуретан.

Андрей ДмитриевСпециалист технического отдела Sika

Битумный герметик подходит для кровельных работ, но имеет массу минусов в сравнении с полиуретаном. У него значительно ниже прочность как склеивания, так и самого герметика, ниже стойкость к атмосферным воздействиям (битумные размягчаются при высокой температуре летом и теряют эластичность при низкой — зимой).

Полиуретановый клей-герметик применяют для приклеивания плитки и заполнения межплиточных швов балкона, открытой террасы и т.п. Здесь важна высокая клеящая способность герметика, его способность поглощать вибрацию и ударное воздействие, устойчивость к низким температурам и ультрафиолетовому излучению..

Таким образом, полиуретановый герметик будет универсальным выбором для всех видов внешних работ, кроме битумной кровли.

Общие сведения о герметиках для швов в бетоне

Герметик — это пастообразное средство на основе полимеров или олигомеров. Предназначен для заполнения различных щелей и пустот, его можно наносить на подвижные и статичные стыки. После испарения растворителя или в ходе контакта с влагой масса застывает, формируя прочный герметизирующий слой.

Герметик для деформационных швов должен обладать особыми техническими характеристиками, чтобы обеспечить воздухо- и водонепроницаемость стыков в бетонных полах. Большинство средств создаются на основе современных модифицированных смол, каучука, полимеров уретановой группы, которые обеспечивают им хорошую эластичность.

Состав для заполнения деформационных швов Гермотекс

Именно способность растягиваться и возвращаться в исходное состояние при отсутствии усадки является основным отличительным свойством герметиков. Если показатель эластичности будет не на должном уровне, шов станет растрескиваться и крошиться, и срок его службы сократится до минимума.

Большая часть бетонных герметиков подходит и для других материалов: камня, металла, дерева, стекла, кафеля. Составы можно наносить на старый или свежеуложенный бетон: после застывания они проникают вглубь, обеспечив прочность соединения, и контролируют образование трещин на стяжке.

Основные особенности и необходимость применения

На фото — заполнение полости шва силиконовым герметиком

Такие процессы могут быть спровоцированы температурными и усадочными расширениями материала. И если своевременно не компенсировать возникающие напряжения, разрушительный процесс негативно скажется на состоянии всего сооружения.

Грамотное и своевременное устройство деформационных швов в бетонных полах позволяет минимизировать негативное воздействие температурных и усадочных расширений и таким образом обеспечить строительному объекту или сооружению продолжительный эксплуатационный ресурс.

Статистика использования конструкций, оснащенных швами, показывает, что они способны противостоять таким факторам, как:

  • температурные колебания;
  • усадочные процессы;
  • изменение параметров влагосодержания в окружающем воздухе;
  • химические реакции в толще пола;
  • ползучесть бетона.

Деформационные швы являются обязательным условием при организации монолитных бетонных полов и согласно строительным нормативам используются если:

  • пол имеет сложную конфигурацию;
  • площадь стяжки больше 40 м²;
  • одна из сторон помещения в длину имеет более 8 м;
  • температура пола в процессе эксплуатации выше, чем это необходимо.

Деформационные швы в бетоне по СНиПу располагаются:

  • вблизи дверных проемов
  • по периметру стен;
  • в местах соединения пола и других бетонных конструкций.

Типы повсеместно используемых швов

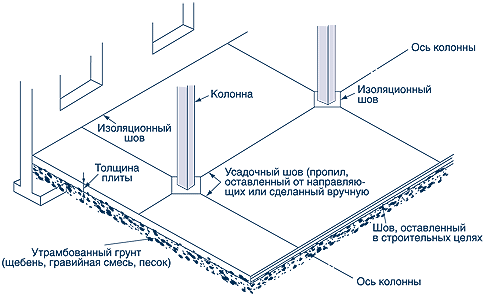

Схема расположения разделительных элементов в помещении с колоннами

Чаще всего применяются следующие типы деформационных швов:

  • усадочные;
  • изоляционные;
  • конструкционные.

На фото Т-образный конструкционный шов

Рассмотрим подробнее особенности каждой из вышеперечисленных категорий:

Усадочные швы;

Бетонное покрытие твердеет и просыхает неравномерно, то есть, сверху слой просыхает быстрее, чем снизу. В итоге, уровень стяжки с краю получается несколько выше, чем по центру.

Это естественный процесс, но его результатом становятся возникающие напряжения и, как следствие, образование трещин. Предотвратить такие последствия позволяет применение усадочных швов.

Швы нарезаются на глубину 1/3 части от толщины бетонной стяжки. Нарезка выполняется сразу же по окончанию финишной обработки покрытия. В промышленных масштабах нарезка выполняется посредством швонарезчика с функцией водного орошения резца.

Эта разновидность деформационного шва применяется в бетонных конструкциях в целях предотвращения передачи деформаций на стяжку от капитальных архитектурных сооружений.

Элементы данного типа располагаются преимущественно по периметру фундамента вокруг колонн и вдоль стен. В этом случае не применяется швонарезчик. Специальный упругий изоляционный материал, цена которого невысока, укладывается по линии прохождения будущего шва до нанесения бетонного раствора.

Конструкционные швы;

Этот тип разграничений применяется в том случае, если во время укладки стяжки сделан перерыв. То есть, шов соединяет ранее уложенный и нанесённый впоследствии слои бетона.

Форма этого разделительного элемента сложная и в сечении напоминает соединение типа «шип-паз». При обустройстве не используется швонарезчик, а работы ведутся преимущественно по сырому бетону с использованием реек.

Расстояние между швами

На фото — компенсационные зазоры в стяжке пола, уложенной своими руками

Температурно-усадочные швы применяются для ограничения напряжений, но для того чтобы они эффективно выполняли свою функцию нужно правильно рассчитать их расположение и прежде всего расстояние друг от друга (см.также статью «Делаем бетонные ступени для лестницы»).

Деформационный шов в отмостке

Почва вокруг дома периодически меняет свой воздушно-газовый режим, вспучивается от мороза из-за содержащейся в ее составе воды, которая увеличивает объем грунта. Такие движения поверхности создают дополнительную нагрузку на фундамент и воздействуют на отмостку. С целью предотвратить разрушения железобетона, который находится в соприкосновении с землей, при устройстве стяжки в ней делают специальные швы. Общая структура защитного бетонного слоя вокруг постройки становится менее жесткой, что позволяет ей компенсировать изменения почвы, температуру среды и осадку строения.

Советы профессионалов

  1. При заливке бетона не забывайте, что отмостка должна иметь наклон от здания в сторону грунта. Для бетонного покрытия хватит ската величиной в 3º. Для его создания следует выставить рейки деформационных швов под соответствующим углом.
  2. Для увеличения надежности отмостки ее можно гидроизолировать. Для этого на подстилающей подушке можно расстелить плотную полиэтиленовую пленку либо рубероид. Их полотнища нужно укладывать друг на друга с нахлестом.
  3. В жаркую погоду застывающий бетон из-за стремительного испарения влаги может растрескаться. Поэтому его надо укрыть мешковиной либо полиэтиленовой пленкой. Она должна лежать на покрытии, пока покрытие не высохнет.

Утепленная отмостка

Плиты экструдированного пенополистерола не обладают устойчивостью к точечным нагрузкам. Исходя из этого, материал надо укладывать не под подстилающую подушку, а под бетонный раствор.

Отмостку по периметру дома можно сделать самостоятельно. В этом нет ничего особо сложного. Главное тут — соблюдать правила, делать все аккуратно и без ошибок. В этом случае фундамент, подвал или цоколь вашего дома будут надежно защищены от влаги.

Ознакомьтесь с видео, которое завершает статью. В нем вы найдете дополнительную информацию о том, как сделать отмостку вокруг дома:

Правильное обустройство

Инструменты и материалы

Перед началом работ по обустройству компенсационных углублений готовят такой инструментарий:

  • Инструмент для нарезания швов. Ручная шлифмашинка со специальными насадками.
  • Компенсационная лента. Демпферный элемент применяется для распределения нагрузок от поверхности стен и высыхающих монолитных полов. Существующий ассортимент такого вида изделий позволяет создать защиту для стяжек.
  • Шнур для уплотнения. Популярный и удобный материал из вспененного полиэтиленового вещества. Существуют две разновидности средства:
    • цельный шнур;
    • трубчатый материал.
  • Мастики, герметизирующие средства. Используются отдельно и в комплексе с полиэтиленовыми шнурами. Мастичный материал на битумной основе применяют для обработки компенсационных швов, выполненных снаружи помещений.
  • Профили для заделки защитных швов. Представленные на рынке строительных материалов эти средства имеют различную конфигурацию, изготовлены из разных веществ. Некоторые разновидности устанавливаются перед заливкой бетонной конструкции в место, предназначенное для формирования защитного углубления. Другие монтируются после созревания монолитной поверхности.

Устройство шва

Компенсирующее углубление выполняется двумя способами. Первый метод проводится в процессе заливания раствора путем установки в рассчитанные места демпферных материалов, которые останутся или демонтируются из углубления. При втором способе нарезается в бетонной поверхности компенсационный шов, который обрабатывается специальными средствами или оставляется в незаполненном состоянии.

Материалы для обустройства швов

К материалам, предназначенным для обустройства швов (независимо от вида и размеров), предъявляют одинаковые требования. Они должны быть упругими, эластичными, легко сжимаемыми и быстро восстанавливающими форму после сжатия.

Демпферная лента

Она предназначена для предотвращения растрескивания стяжки в процессе ее высыхания и компенсации нагрузок от строительных конструкций (стен, колонн и так далее). Широкий выбор размеров (толщиной: 3÷35 мм; шириной: 27÷250 мм) этого материала позволяет обустроить практически любые стяжки и бетонные полы.

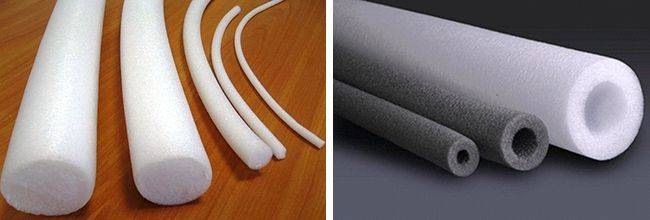

Уплотнительный шнур

Популярным и удобным в применении материалом для заполнения деформационных зазоров является шнур из вспененного полиэтилена. На строительном рынке представлены его две разновидности:

  • сплошной уплотнительный шнур Ø=6÷80 мм,
  • в виде трубки Ø=30÷120 мм.

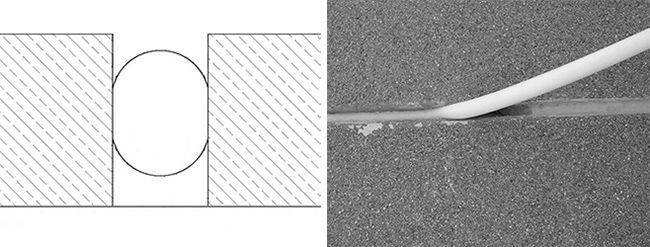

Диаметр шнура должен превышать ширину шва на ¼÷½. Шнур устанавливают в паз в сжатом состоянии и заполняют ⅔÷¾ свободного объема. Например, для заделки пазов шириной 4 мм, нарезанных в стяжке, подойдет шнур Ø=6 мм.

Герметики и мастики

Для заделки швов применяют различные герметики:

  • полиуретановые;
  • акриловые;
  • силиконовые.

Они бывают как однокомпонентные (готовые к применению), так и двухкомпонентные (их готовят путем смешивания двух составных частей непосредственно перед применением). Если шов небольшой ширины, то достаточно заполнить его герметиком; если ширина зазора значительная, то этот материал наносят поверх уложенного шнура из вспененного полиэтилена (либо другого демпфирующего материала).

Разнообразные мастики (битумные, битумно-полимерные, составы на основе сырой резины или эпоксидные с добавками для придания эластичности) используют в основном для герметизации наружных деформационных зазоров. Их наносят поверх уложенного в паз демпфирующего материала.

Специальные профили

В современном строительстве температурные швы в бетоне с успехом заделывают, применяя специальные компенсационные профили. Эти изделия имеют самые различные конфигурации (в зависимости от области применения и ширины шва). Для их изготовления применяют металл, пластик, резину или комбинируют несколько материалов в одном устройстве. Некоторые модели данной категории необходимо устанавливать уже в процессе заливки раствора. Другие же можно устанавливать в паз уже после окончательного затвердевания основания. Производители (как иностранные, так и отечественные) разработали широкий модельный ряд таких приспособлений, как для наружного применения, так и для установки внутри помещений. Высокая цена профилей компенсируется тем, что такой метод заделки зазоров не требует их последующей гидроизоляции.

Типы и предназначение швов

Виды деформационных швов и их назначение

Основной список деформационных швов состоит из трех типов. Для каждого типа характерен свой спектр вопросов, решение которых тот обеспечивает. Однако, существует общий функциональный принцип, свойственный для всех видов швов – не допустить разрушение пола под действием внешних факторов или неравномерной нагрузки на всю конструкцию основания.

Вот основной список швов и их предназначение.

  1. Усадочный шов. Обычно бетонный пол высыхает участками. На поверхности влага исчезает быстрее, на нижних слоях основы этот процесс протекает значительно медленней. Как следствие, внутри конструкции образовывается давление, вызывающее появление трещин. Под воздействием температуры окружающей среды и влаги, находящейся в воздухе, этот процесс усугубляется еще больше. Остановить это действие невозможно, но его следует подчинить и упорядочить. Если в заливке бетона нуждается большая площадь пола, по поверхности основания следует прорезать усадочные швы (иначе компенсационные). Во время высыхания стяжки, швы расходятся, тем самым устраняя риск появления хаотичных трещин.
  2. Конструкционный шов — актуален в том случае, если нет возможности одним разом выполнить весь процесс заливки поверхности. Когда бетон уложили, спустя небольшое количество времени, он схватывается, теряя небольшой процент жидкости. На местах соединения существующего бетона с только что залитым часто возникают обрушения и трещины. Если работы пришлось приостановить в силу различных обстоятельств, на участках стыка прорезаются конструкционные швы. Их местоположение должно согласовываться с расположением иных типов швов.
  3. Изоляционный шов — используется в зданиях, систематически подвергающихся различного рода давлениям: движение грунта, механические или температурные колебания. Для исключения перехода нагрузки с вертикальной конструкции на пол, на участках соединения основы и стены устраивается изоляционный шов, тогда стяжка не зависит от колебаний вертикальной конструкции сооружений. Нарезаются швы данного типа по периметру каждой стены, описывая существующие колоны, опорные конструкции и отдельные фрагменты, имеющие свой фундамент.

Условно деформационные швы делятся на два вида:

  • технологический тип;
  • постоянный тип.

Виды компенсационных борозд в полу

При заливке бетонного пола устраивают следующие виды деформационных швов:

  • Температурный зазор в бетоне предотвращает последствия действия перепадов температуры. Расстояние между швами рассчитывают исходя из материала стен и средней зимней температуры в районе строительства.
  • Осадочный — предотвращает осадочные трещины, которые могут появляться при разности нагрузки на грунт под разными частями здания. Разность осадки грунта возникает при отличии этажности отдельных фрагментов дома или разной структуре оснований. Часто требуется выполнение нескольких видов деформационных борозд. При возможности их совмещают. Получаются температурно-осадочные зазоры.
  • Антисейсмический — применяют при строительстве зданий в районах с повышенной сейсмической активностью (там, где высока вероятность землетрясений). Такой шов делит здание на отсеки. По линии сейсмической борозды строят двойные стены или двойные ряды несущих стоек.
  • Усадочный — разрез по верхней части бетонной плиты вдоль осей колонн. Ослабляет сопротивление поперечному напряжению, способствуя прохождению трещин ниже разреза. Участки пола, ограниченные усадочными зазорами, должны иметь квадратную форму.


Виды компенсационных борозд в полу

Изоляционный — служит для предотвращения передачи деформации на стяжку через фундамент, стены на стыках с ними. Делают параллельно стенам, при наличии колонн — вокруг них. Борозда вокруг колонны должна быть круглой или ромбовидной (под углом 45 градусов относительно стенок). Если стяжка контактирует с фундаментом, то вдоль него делают изоляционный шов.


Изоляционные борозды

Конструкционный — в местах соединения бетона, залитого в разное время. За один прием залить стяжку можно на небольшой площади. Поэтому при монтаже бетонного пола делают технологические перерывы (обычно по истечении рабочей смены). На стыке между старой и новой полосами бетона и образуется конструкционный зазор. Расстояние между такими линиями составляет не менее 1,5 м. Форма борозды — по принципу «шип-паз». Для этого используют специальные перегородки из бруса, формирующие пазы на торце стяжки.


Конструкционные швы «шип-паз»

Особенности выполнения работ

Нарезка температурных швов в бетоне вне зависимости от их разновидности выполняется в соответствии с установленными технологиями. Любые швы должны располагаться по направлениям возникающих деформационных расширений. Специалисты нашей компании соблюдают все требования и правила выполнения работ:

швы не пересекаются между собой в Т-образном направлении;
внутренние швы не выполняются в нарезаемой сетке, иначе это приведет к быстрому появлению деформаций;
строго рассчитывается глубина шва, которая определяется с учетом состава бетонной смеси и толщины стяжки;
при нарезке специалисты избегают острых концов, поскольку в первую очередь деформация начнет образовываться именно на них;
нарезка температурных швов бетона выполняется после шлифовки свежеуложенной смеси, поскольку после ее затвердевания могут образовываться трещины.

При высоком уровне влажности на объекте необходима полная герметизация швов в полах. Это позволит предотвратить отслаивание напольного покрытия, а герметичный слой не даст попадать влаге, мусору или агрессивным химическим веществам в стыки. Для герметизации используются деформационные профили, специальные строительные мастики, уплотнительные жгуты, профильные ленты из ПВХ, резины.

Если показатели влажности и температуры находятся в норме, следует зачистить в бетоне зазоры, которые нет необходимости герметизировать. Толщина реза должна составлять от 3 до 6 мм. Глубина будет зависеть от толщины пола, минимальное значение – 2 см.

Первый проверочный шов следует сделать через несколько часов после заливки стяжки. Он позволит проверить готовность бетона: если зерна наполнителя выпадают, то необходимо отложить работы на некоторое время.

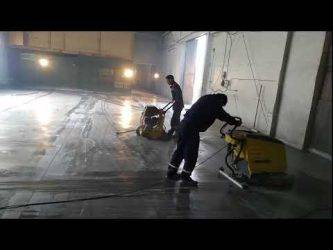

Наши специалисты выполняют алмазную резку швов с использованием специального оборудования. Такая резка швов в бетоне позволяет сделать прямолинейные швы заданной глубины, толщины, длины. В процессе работ не образуется пыль, которую впоследствии пришлось бы убирать.

Перед началом нарезки затвердевшего материала работники подготовят схемы и нанесут разметку швов на основание. Для этого используется профессиональная линейка, которая позволяет разметить пол с высокой точностью. При необходимости выполняется штробление для прокладки коммуникаций.

Швы нарезаются специальным устройством, которое существенно сокращает длительность проведения работ. Готовая конструкция шва обеспечивает полную влагонепроницаемость, препятствует попаданию пыли и грязи.

Алмазная резка «погонного метра»

На самом деле нарезка деформационных швов в бетонных полах является простой процедурой и не занимает много времени. В процессе проведения работ профессионалами используется алмазная резка без пыли . Это уникальная технология, которая позволяет нарезать швы без пыли.

Наши специалисты отлично знают свою работу, так как занимаются ее выполнением уже длительный период. Нарезка швов стяжки должна выполняться только после предварительного затвердевания бетона. Проведение подобных работ на более ранних этапах не рекомендуется, так как можно повредить поверхность. Специалисты утверждают, что нарезка усадочных швов может проводиться после 24 часов после укладки стяжки. Однако, нужно помнить что после 3-х суток проводить работы также не рекомендуется. Перед началом алмазной резки специалисты размечают расположение швов. Обычно, для этого используют специальную линейку, которая поможет начертить места швов с высокой точностью.

Зачем нужны швы и как они работают

Многие считают армированный бетон самым прочным «неубиваемым» искусственным камнем. Это, конечно, так, но данный материал очень сильно разнится по характеристикам, которые определяются присутствующим в его составе набором компонентов.

График нарастания прочности твердеющего монолита

  1. При достаточно высоких показателях твёрдости и отменной прочности бетон не выносит возникающего внутри напряжения и плохо противостоит механическим ударам извне. И если в случае с полом его поверхность может быть защищена декоративным покрытием, то от внутренних деформирующих процессов могут защитить только предусмотренные в плите зазоры, которые и называют компенсационными швами.
  2. Проблемы у бетона могут начинаться уже с момента его твердения, ведь несмотря на то, что стяжка может формироваться разными способами (мокрая, полусухая), равномерного созревания камня добиться невозможно ни в том, ни в другом случае.
  3. Поверхностные слои высыхают быстрее, глубокие — дольше. Тот, что уже схватился, начинает терять объём и сжиматься, тогда как в нижележащем слое гораздо больше влаги. Чем толще стяжка и чем обширнее её площадь, тем возникает большее несоответствие объёмов, которое сопровождается расслаиванием монолита и появлением сетки трещин.

Неправильно залитый пол – результат налицо

В данном случае компенсационный шов сделан в проёме между комнатами

Уровень бетонного основания, разметка

На заметку! В большей степени необходимость устройства компенсационных зазоров внутри монолитной плиты (а не только по периметру) относится к промышленным полам. Минимальные расстояния между швами для неармированной стяжки определяются строительными нормами в 20 м, а армированной – 30 м. Жилых помещений с такой длиной или шириной пола не бывает (ну может за редким исключением в помещениях студийного типа), поэтому в комнатах бывает достаточно и пристенных зазоров.

Кромочная лента в роли демпфера по периметру примыкания стяжки

Соответственно, когда речь идёт о технологических швах в напольном монолите, по умолчанию подразумеваются именно полы в производственных помещениях. А вот какими они бывают и как обустраиваются – об этом читайте далее.

Конструкционные особенности зазоров

Формирование шва может осуществляться либо за счёт соответствующей конфигурации опалубки, либо его нарезают в уже готовой стяжке. Это зависит от конкретно поставленной задачи.

  1. Разделение периметров примыкания пола к вертикальным конструкциям – стенам, колоннам, перегородкам. Эти швы предназначены для компенсации усадки бетонной смеси и называются изоляционными. Их минимальная ширина составляет 10 мм, а заполняются они, как уже было отмечено, упругой лентой.
  2. Второй вариант – это разграничение зон монолитной конструкции, которые по тем или иным причинам приходится заливать в разное время. Этот шов так и называется – разграничительный (или конструкционный). Фактически, заливается две плиты, зазор между которыми затем заполняется герметиком.

Горизонтальные короткие выпуски арматуры обеспечат хорошее сцепление при устройстве разграничительного шва

Компенсационные рейки для заливки пола

Вариант гидроизоляции швов

Прорезка усадочного шва

Схема устройства усадочного шва

Усадочные швы в помещении с колоннами

В небольших помещениях усадочные швы тоже нужно предусматривать. В прямоугольных обычно делают два диагональных шва, при большом превышении длины над шириной, добавляют ещё и продольный. Если в здании имеются колонны, то прорези делают вдоль их оси, крест-накрест — а так же отчерчивают вокруг них квадрат, углы которого совпадают с осевыми швами.

Заделка полости шва

Ещё одна немаловажная задача, которую приходится решать до того, как помещение будет сдано в эксплуатацию – это герметизация полости шва, в которую не должна попадать влага, агрессивно воздействующие жидкости и мусор. Какими способами его можно оформить, мы и рассмотрим далее.

Таблица. Способы оформления шва.

Вам могут быть интересны эти товары

ГидроКонтур ЦД 240К15 (ПВХ-П) Центральная деформационная шпонка


Подробнее

ГидроКонтур ЦД 240К20 (ПВХ-П) Центральная деформационная шпонка


Подробнее

ГидроКонтур ЦД-320К20 (ПВХ-П) Центральная деформационная шпонка


Подробнее

ГидроКонтур ЦД-320К30 (ПВХ-П) Центральная деформационная шпонка


Подробнее

ГидроКонтур ЦД-320К40 (ПВХ-П) Центральная деформационная шпонка


Подробнее

ГидроКонтур ЦД-320К50 (ПВХ-П) Центральная деформационная шпонка


Подробнее

ГидроКонтур ЦД-400К50 (ПВХ-П) Центральная деформационная шпонка


Подробнее

ГидроКонтур ЦДР-135К15 (ЭПДМ-резина) Центральная деформационная шпонка


Подробнее

ГидроКонтур ЦДР-168К12 (ЭПДМ-резина) Центральная деформационная шпонка


Подробнее

ГидроКонтур ЦДР-196К25 (ЭПДМ-резина) Центральная деформационная шпонка


Подробнее

ГидроКонтур ЦДР-220К25 (ЭПДМ-резина) Центральная деформационная шпонка Подробнее

ГидроКонтур ЦДР-270К25 (ЭПДМ-резина) Центральная деформационная шпонка Подробнее

ГидроКонтур ЦДР-250/10 (ЭПДМ-резина) Центральная деформационная шпонка Подробнее

Показать все товары

Показать каталог

Деформационные швы в основном применяются для разделения железобетонных сооружений на блоки, для того что бы избежать разрывов бетонной конструкции.

Среди видов деформационных швов можно выделить: изоляционные швы, усадочные и конструкционные. Все эти виды выполняют функцию разделителя в различных областях применения.

Исходя из вышеуказанного, следует, что использование деформационных швов в строительстве очень важный аспект качественной работы и увеличения срока службы конструкции. Так же использование деформационных швов увеличивает способность конструкции поддаваться деформации и при этом не разрушаться.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
