Армированная стяжка: когда необходима, зачем нужна, чем делать

Назначение арматурной сетки внутри стяжки

В приложении Б строительного норматива СП29.13330, являющегося основным документом, как для профессиональных, так и индивидуальных застройщиков, приведены термины для конструкций пола:

  • гидроизоляция – сплошной пленочный слой, отсекающий грунтовые/сточные воды;
  • пароизоляция – пленка или мембрана, расположенная под стяжкой или утеплителем, отсекающая водяные пары, которые могут проникнуть в конструкцию пола с нижнего этажа или подполья;
  • грунтовое основание – уплотненная почва, на которую укладывается подстилающий слой (имеется только в конструкции пола по грунту);
  • звукоизоляция – защищает от структурного и/или воздушного шума снизу;
  • теплоизоляция – снижает теплопотери в конструкции пола;
  • подстилающий слой – распределяет нагрузки на грунт в соответствующей конструкции пола;
  • покрытие – эксплуатируемая часть конструкции, изготавливаемая из декоративных материалов;
  • стяжка – маскирует коммуникации, обеспечивает уклон для водостока, выравнивает плитное перекрытие, обеспечивает регулировку финишного покрытия по вертикали, всегда расположено под ним;
  • прослойка – упругая постель для покрытия или жесткая связь облицовочного материала с основанием.

В пункте № 8 этого же нормативного документа озвучены требования к стяжкам:

  • толщина 2 см минимум по плитам перекрытия при использовании пескобетона (смесь песка и цемента) без разделительных слоев;
  • толщина 4 см минимум из аналогичного материала при наличии в конструкции, хотя бы одного разделительного слоя (утеплитель или акустический материал);
  • толщина 4,5 см + толщина труб при укрытии инженерных систем (контуры теплого водяного пола, канализация, ХВС/ГВС, отопление), размер берется от верхней поверхности коммуникаций.

Существует несколько технологий изготовления рассматриваемого слоя конструкции, поэтому:

  • армирование стяжки пола производится только при выполнении мокрой и полусухой технологии (когда не соблюдена терминология, фактически изготавливается жесткий подстилающий слой);

  • сухая стяжка и наливной пол не армируются;
  • при создании уклона и укрытии инженерных систем допускаются исключительно стяжки монолитные из ЦПС с проектной прочностью 15 МПа и товарных бетонов, не ниже В12,5 класса;
  • если в качестве напольного покрытия планируется наливной пол, класс бетона увеличивается до В15, прочность сжатия сухой смеси ЦПС до 20 МПа;
  • аналогичные требования к материалам предусмотрены для пирога пола с шумовиброизоляцией и утеплителем;
  • допускается применение легких бетонов класса В5 и выше, поризованного ЦПС с прочностью сжатия от 5 МПа.

Основными требованиями к жесткому подстилающему слою являются:

  • толщина от 1 см;
  • защитный слой от 2 см;
  • арматура 5 – 18 мм по расчету класса А400, А500 либо В500;
  • процент армирования минимум 0,1;
  • расположение стержней в сетках поперечное и продольное, в нижней части конструкции (зона растяжения);
  • при использовании фибры процент армирования снижается до 0,0025%.

Схема утепленной стяжки пола по плитам перекрытия.

При этом проектировщики либо ориентируются на Руководства по конструированию еще советских времен, либо объясняют целесообразность перерасхода бюджета строительства отсутствием усадок конструкционного материала и раскрытия трещин.

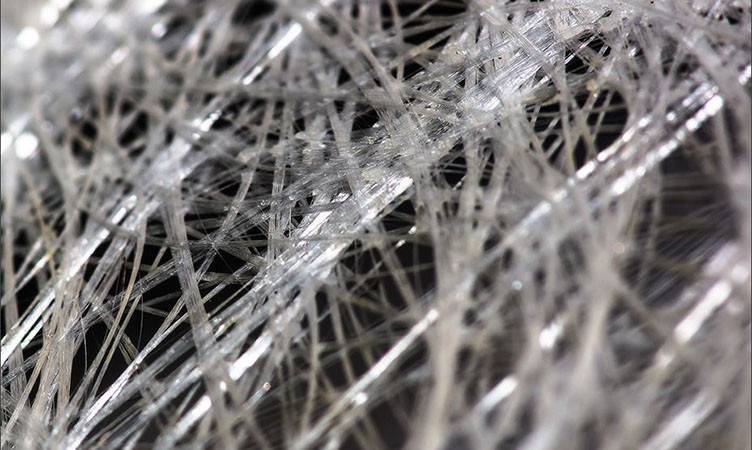

Армирование фиброй

Фибра защищает от микротрещин, но от появления значительных дефектов не убережёт

Усиление стяжки фиброволокном несколько отличается от использования сетки. Материал для армирования – это смесь специальных волокон (базальта, стекловолокна, стали, полипропилена), которые добавляются в раствор для стяжки. При застывании они образуют единое прочное монолитное покрытие. Фибра защищает от микротрещин, но от появления значительных дефектов не убережёт.

Для использования фибры её засыпают в сухой состав в бетономешалке. После смешивания с цементом можно добавлять воду. Приготовленную смесь укладывают на основание и выравнивают по маякам. Фибру можно использовать в сочетании с любыми армирующими сетками для повышения прочности стяжки.

Что нужно армировать обязательно

Плавающая стяжка, выполняемая мокрым способом, армируется обязательно. Плавающей называют стяжку, которая образует плиту, не связанную химически со стенами и основанием комнаты и отделенную от основания слоем плотного теплоизолятора;

Желательно армировать связанную стяжку тоньше 40 мм. В нормативах этого нет, но активно практикуется, как страховочный вариант. То есть, если вы заливаете стяжку по бетонной плите перекрытия тоньше 40мм, но не менее 20 мм, её нужно армировать;

Остальные бетонные, цементно-песчаные, гипсобетонные стяжки и стяжки из легкого бетона армируются из соображений целесообразности. А именно, при значительных и умеренных эксплуатационных нагрузках, к которым квартира не относится.

Примечание: Согласно СП 2913130 умеренной считается нагрузка на пол, если по нему в сутки проходит более 500 человек.

Так как пол в квартире подвергается малым нагрузкам, армирование в квартире связанных монолитных стяжек толще 40 мм, является нецелесообразным и можно поставить под сомнение.

С другой стороны армирование стяжки неплохой страховочный вариант избежать трещин в стяжке из-за некачественного или неправильно приготовленного раствора. Поэтому есть желание армировать, армируйте. Однако не забываем про два вида армирования стяжки.

Особенности металлических материалов для армирования

Металлическая сетка для армирования может делаться из арматуры, проволоки. Арматурные сетки самые прочные. Они используются в полах промышленных зданий, где нагрузки на поверхность значительные. Арматурная сетка в зависимости от  расчётной нагрузки на пол может изготавливаться из прутка диаметром от 8 до 12 мм. Элементы конструкции можно сварить или скрепить проволокой. Размер ячеек в такой сетке также зависит от нагрузки на пол и особенностей помещения. Для полов с повышенной нагрузкой и большой проходимостью транспорта нужны сетки с ячейкой 50х50 мм, а для обычных полов в подсобных помещениях или местах с невысокой нагрузкой подойдут сетки с размерами ячеек 150х150 мм. Цена зависит от диаметра арматуры, габаритов сетки и величины ячеек.

Сварные кладочные сетки поставляются в листах либо рулонах. Сетки из проволоки небольшого диаметра (до 3 мм) продаются в рулонах шириной до 150 см и длиной 25 м, поскольку их легко сворачивать. А изделия из проволоки большего сечения поставляются в картах (листах). На фото в сети можно заметить, что размер ячеек бывает разный от 55 до 110 см. Транспортировка рулонных материалов осуществляется легче, чем листовых. Размеры карт могут отличаться и составляют от 50х200 см до 200х400 см. Цена в среднем от 0,6 $ до 1,2 $ за погонный метр.

Плюсы металлических изделий:

  • повышенная прочность на разрыв;
  • стойкость к температурным скачкам и её предельным показателям;
  • стяжка с таким армированием выдерживает большой вес и сохраняет форму при максимальных нагрузках;
  • долговечность.

Недостаток у них один – низкая коррозионная стойкость. Именно поэтому сварная арматурная и проволочная сетка должна располагаться в толще бетона. Для этого перед заливкой сетку укладываются на подкладки из бруса или цементного раствора.

Пластиковое армирование

Пластиковая сетка нужна для ненагруженных стяжек высотой до 8 см. Такие элементы для армирования изготавливаются из полипропилена и с успехом заменяют металлические изделия.

Применение полипропиленового армирования уместно в новом здании. Любое новое строение со временем может дать усадку, в такой ситуации металлическую сетку «поведёт» и она разорвёт стяжку. Пластиковое изделие от усадочных деформаций просто растянется и сохранит целостность стяжки. Вес у такой сетки меньше, чем у металлических изделий. Она более эластичная.

Для армирования полов используется общестроительная сетка из полипропилена марки ОСС. Если посмотреть фото этого материала, то можно заметить, что он бывает разного цвета. Изделие продаётся в рулонах шириной от 100 до 400 см и длиной от 10 до 50 метров. Его удобно транспортировать, укладывать и резать. Цена материала колеблется в пределах от 0,5 до 1,9 $.

Преимущества пластиковой сетки:

  • высокая эластичность;
  • хорошая прочность на растяжение;
  • устойчивость к коррозии и агрессивным средам;
  • материал не создаёт помех для средств связи;
  • сетка хорошо держит форму;
  • приемлемая цена;
  • лёгкость монтажа и транспортировки.

Стекловолоконное армирование

Изделия из стекловолокна имеют квадратные ячейки размером 4-6 мм. Они выполняются из алюмоборосиликатного стекла. Нити переплетаются между собой в определённой технике. В продаже есть сетки с пропиткой и без неё. Изделия с пропиткой полимерными растворами, устойчивыми к воздействию щелочей, имеют маркировку ССП и ССДор-330. А материалы с маркировкой ССМ и ССДор-300 изготавливаются без пропитки. Цена изделия – 1,7-3 $.

Для армирования бетонных стяжек стоит использовать материал с пропиткой. Всё дело в том, что цементный раствор имеет щелочную среду, и сетки без пропитки в нём разрушаются в течение пяти лет. А изделия с пропиткой надёжно защищены полимерным составом от разрушающего воздействия агрессивной щелочной среды стяжки.

Стекловолоконные сетки, как и пластиковые, очень лёгкие, поэтому подходят для армирования полов в старых зданиях, где излишне нагружать конструкции нельзя. Материал удобно скручивать в рулоны, поэтому его легко транспортировать, можно даже просто переносить в руках.

Принцип действия изделий из стекловолокна такой же, как у материала из полипропилена. Они надёжно защищают стяжку от усадочных деформаций, предотвращают появление трещин и локальных дефектов.

Достоинства изделий из стекловолокна:

  • доступная цена;
  • лёгкость материала;
  • повышенная прочность на растяжение;
  • устойчивость к температурным скачкам;
  • коррозионная стойкость;
  • стойкость к щелочной среде;
  • быстрота и простота монтажа.

Все виды армирующих материалов монтируются так, чтобы они находились в толще стяжки. Полотна укладываются с нахлёстом как минимум на одну ячейку.

Классический вариант армирования бетонного пола

Изначально армирование бетонных полов проводилось арматурными сетками. Они применяются в промышленном строительстве при заливке полов в цехах, ангарах и других промышленных помещениях.

Сетки для армирования выполняются из стальной проволоки, соединённой точечной сваркой в ячейки размерностью 50-200 мм. Чем меньше ячейки, тем выше прочность конечного покрытия. В строительстве обычно используют арматурные сетки из стальной проволоки сечением 3 мм, и квадратами со стороной 100, 150, 200 мм.

Технология армирования

Арматурные сетки укладываются внахлёст друг на друга, на ширину одной-двух ячейки. Чтобы они не смещались при манипуляциях и во время заливки, их можно связать и зафиксировать вязальной проволокой. Так как арматура должна работать внутри самой стяжки, а не за ее пределами, всю конструкцию поднимают на одну треть от толщины общего слоя бетона. Поднять сетку над основанием можно с помощью специальных полимерных проставок нужной высоты (в бытовом строительстве для этого используются гипсокартонные квадратики или другой подобный материал).

Преимущества и недостатки металлических сеток

Армирование полов по такой технологии значительно увеличивает его прочность. В частном строительстве армирование полов с металлической сеткой может использоваться при строительстве гаражей, а также на тех участках пола, где предполагаются значительные нагрузки – обычно это пол под каминами и печами.

Но есть у этой технологии и недостатки – арматурная сетка подвержена коррозии, она переутяжеляет покрытие* и требует значительных затрат труда при установке.

Армирование с помощью сеток обычно ведётся на промышленных объектах, при строительстве торговых площадей, офисов и других зданий и сооружений, с повышенной эксплуатационной нагрузкой

Что такое армирование стяжки и зачем оно применяется

Армирование — это способ увеличения несущей способности и прочности изделия за счет внедрения в конструкцию материалов с более высокой прочностью. Для стяжки есть два типа армирования:

  • При помощи стальной сетки, которая укладывается в раствор.
  • Микроармирование бетона или ЦПС. Это добавление в раствор добавок, которые уменьшают вероятность появления и размеры трещин. Из промышленных добавок — это фибра, но умельцы добавляют гвозди, стальную стружку, нарезанную проволоку и т.д.

Несмотря на то, что обе техники имеют одинаковое название, они выполняют разные функции, хоть назначение у них одно. Они нужны, чтобы минимизировать трещины в стяжке и повысить ее прочность. Кроме того, металлическая сетка служит для нейтрализации изгибающих нагрузок.


Если стяжка не имеет прямого контакта с основанием, она является плавающей. А плавающая стяжка всегда армируется проволокой

Для чего нужно армирование полов

Трещины в бетоне или ЦПС есть всегда. Если вы считаете, что на вашей стяжке их нет, просто слегка смочите ее. Можно просто влажным веником пройтись — все трещины сразу проявятся. Если при этом поверхность остается единым целым и все фрагменты «держатся друг за друга», все хорошо. Это значит у вас все еще единая плита, а не отдельные куски. Вот именно эту задачу — объединять куски стяжки в единую плиту — решает армирующая сетка. То есть уложенная в стяжку стальная сетка не дает фрагментам двигаться. Она объединяет их, перераспределяет нагрузки, не дает рассыпаться. Теперь становится понятным, что лучше делать армирование стяжки используя хорошую сетку.


При укладке на пленку надо быть аккуратным, а лучше использовать более прочные материалы

А как проверить, работает ли ваша арматура или нет? Проведите рукой вдоль трещин. Если перекоса по высоте нет, все уже неплохо. Встаньте на одну сторону от трещины и повторите проверку. Все еще на одном уровне? Все отлично. Появился перекос? Уже хуже. Надо принимать меры. А какие конкретно — это только специалисты на месте скажут. Самый тяжелый случай — убирать все до основания и заливать новую стяжку. Вариант полегче — залить сверху еще один слой с арматурой. Но это только если позволяет уровень полов, так как минимальная толщина будет +6 см или около того.


Фибробетонные полы более износостойкие и меньше подвержены растрескиванию

Для чего тогда добавляют фибру? Добавка микроармирующих веществ — фибры — уменьшает количество небольших трещин. Хаотично расположенные волокна, как ни странно, делают изделие прочнее. Они образуют «решетку» пространственную, а не плоскую. Благодаря этому повышается прочность и даже стойкость на износ. Основной плюс использования фибры — при высыхании уменьшается усадка. Это как раз и становится причиной уменьшения трещин.

Понятное дело, ни фибра, ни отрезки проволоки, ни металлическая стружка, не смогут связать большие куски стяжки. Но фибробетон, при равных условиях укладки и вызревания, имеет на поверхности меньше трещин. Это проверено и доказано.

Популярные материалы

Армированный пол используют в местах с повышенными нагрузками. Выбор типа усиливающих элементов зависит от эксплуатационных особенностей поверхности. Среди популярных материалов выделяют 5 видов.

Сетка из металла

Для укрепления бетона применяют конструкции из низкоуглеродистой стали, которые собирают по технологии точечной сварки. По диаметру сырье варьируется в пределах 2,5-6 мм, в быту используют трехмиллиметровые модели. По полотну сетки идут ячейки в виде прямоугольников или квадратов. Чем мельче «окна», тем прочнее получится стяжка.

Традиционная ширина металлического сырья – 150 см, длина в рулонах – 250 см. Материал в листах выпускают в параметрах от 50*200 см до 200*400 см. Сетка из стали для армирования более жесткая, чем заборные модели.

Основная задача металлического элемента – распределение нагрузки внутри стяжки. Сооружение берет на себя вес бетона, чем снижает возможность появления трещин усадочных, просадок и изменения формы. Стержни проволочные ограждают сооружение от растяжения и разрушения в местах изгиба. Металлическая сетка из нержавеющей стали устойчива к температурно-влажностным перепадам, поэтому прослужит десятки лет.


Конструкция из стали-нержавейки Источник laminatepol.ru

Для армирования бетонного пола материал кладут в нижнюю часть поверхности. Конструкцию приподнимают над основанием, монтируя на специальные подставки. Шаг ячеек зависит от раствора, с которым работают. Для цементно-песчаного вида подойдет изделие 100*100 мм, для бетона с мелким щебнем – 150*150 мм. При максимальных нагрузках (гараж) специалисты рекомендуют брать толстую проволоку (5 мм) с «окошками» 50*50 мм.

Арматурный каркас

Конструкцию из металлических прутьев собирают точечной сваркой или путем скручивания. В качестве материала используют стальную арматуру класса А400. Каркас применяют для укрепления бетонных полов на грунте, керамзите или щебне. Если нужно получить усиленное сооружение, то создают двойную металлическую укладку.

Пластиковый вариант

Полипропиленовая сетка – эластичная, мягкая конструкция с низким весом. Материал используют для цементно-песчаной стяжки, толщина которой до 8 см. Пластиковая модель хорошо растягивается, при этом не разрушается. Усадочные деформации не разрывают армирующую добавку, поэтому стяжка останется целой.


Усиления пола полипропиленовой моделью Источник guttashop.cz

Полипропиленовая сетка не разрушается от коррозии и под воздействием агрессивных растворов химических. Недорогой материал можно использовать в помещении с высокой влажностью и перепадами температуры. Армирующие элементы применяют при обустройстве «теплых» и наливных полов. Конструкция не экранирует радиосигналы и не создает помехи для средств связи.

Стекловолокно

Сетки делают из алюмоборосиликатного материала методом ажурного плетения. В итоге получают крепкие, эластичные полотна с ячейками-квадратами. Легкое стекловолокно не нагружает на перекрытие. Сырье можно скручивать в рулоны и перевозить в обычном транспорте.

По характеристикам усиливающие элементы напоминает пластиковые сетки. Армирующие детали в бетонном полу растягиваются при расширении, при этом уберегают конструкцию от деформации. При использовании сырья легко предупредить появление локальных разрушений или трещин по время усадки.


Легкий вариант для армирования пола Источник 21kompozit.ru

У сетки из стекловолокна низкая устойчивость к щелочным растворам, поэтому для стяжек используют модели с защитными пропитками. Сырье не разрушается при высокой влажности и колебаниях температур, но не выносит жар выше +150 С. Материал из алюмоборосиликатных нитей запрещено устанавливать в помещениях с возможностью возгорания.

Виды усилений

Мы кратко рассмотрели, что такое армирование. Теперь разберемся, какие основные его виды применяются в современных технологиях:

Соединить арматуру можно как с помощью сварки, так и специальной проволоки

  • стержневое. Данная технология позволяет равномерно распределить нагрузки путем внедрения в бетон объемных конструкций типа каркаса, объединенного в единое целое системой стальных стержней, связанных между собой вязальной проволокой, хомутами. Рабочие прутья диаметром 12-18 мм располагают вдоль конструкции, а распределительные, диаметром 6-8 мм, заполняют рабочее пространство с заданным шагом. Способ актуален для нагруженных элементов зданий;
  • послойное, применяемое в процессе отделочных работ. Технология армирования слоя подразумевает использование металлической или пластиковой сетки, на которую наносится шпатлевка либо раствор, нуждающийся в стабилизации.

Технология правильной укладки армирующих элементов. Советы экспертов!

Перед началом укладки необходимо выполнить тщательный осмотр приобретенной продукции на наличие всевозможных дефектов, если вы не сделали этого при покупке. Технология правильной укладки выполняется в несколько простых шагов:

  1. Сначала необходимо подготовить основание, на которое и будет укладываться стяжка. Устраняют все видимые дефекты и обрабатывают специальным раствором грунтовки. Затем всю поверхность подготовленного основания застилают специальным гидроизоляционным материалом. Стены по всему периметру укладки тоже необходимо обклеить демпферной лентой. Это позволит полностью исключить возможность деформации в результате температурного расширения. Стены обклеиваются на высоту примерно 10-12 сантиметров.
  2. Далее раскладывается сетка. Она должна располагаться строго параллельными слоями, допускается нахлест не более 10 сантиметров. Сетка не должна прилегать вплотную к стене. Необходимый зазор – 3-4 сантиметра.
  3. Необходимо также приподнять ее на 2 сантиметра над поверхностью. Это делается с целью равномерного распределения сетки в залитой бетонной смеси. Для этого делают дополнительные подставки из кирпичей или обрезков труб.
  4. Проверяем ровность разложенной сетки. Для этого применяется уровень. В местах, где выявлены неровности, необходимо сделать дополнительные подкладки из подручных материалов.
  5. Далее готовится специальный бетонный раствор и укладывается сверху на подготовленный ранее слой. Элементы армирования должны быть полностью в растворе, ни один из краев не должен виднеться на поверхности. После выполняется выравнивание поверхности.

Надеюсь, данная статья поможет понять, какая сетка для стяжки пола нужна именно Вам!

Несколько советов и рекомендаций

Чтобы монтаж стяжки прошел как можно лучше, а качество работы было на высоте, рекомендуется учитывать несколько правил монтажа.

  1. Толщина армированной стяжки не должна быть меньше 6 см.
  2. Полный срок высыхания бетонной смеси – около 28 суток. Ранее беспокоить материал и укладывать финишную отделку не нужно.
  3. Слой керамзита или цементного раствора перед заливкой стяжки укладывается, чтобы сетка оставалась непосредственно в самом стяжечном слое.
  4. Если стоит жаркая погода, то на период просушки стяжку следует закрывать полиэтиленовой пленкой.
  5. Все масляные пятна, а также следы краски удаляются и с чернового пола, и из сетки. Это обеспечит максимальный показатель сцепления бетонной смеси с другими материалами.
  6. Армирующая сетка должна быть полностью закрыта раствором.

Укладка армирующей сетки для стяжки

Армированная стяжка – отличный способ обустройства прочного и надежного чернового пола, на который впоследствии без опаски укладывается слой финишной отделки. Стоимость такого вида основания не выше, чем обычного, так что вполне можно позволить себе потратить средства на армирующую сетку, которая обеспечит спокойствие за целостность и качество стяжечного слоя.
