Как рассчитать систему электроподогрева?
Основной параметр, который нужно рассчитать перед монтажом электрического пола – параметры мощности.
Рекомендуемые варианты мощности для тёплого пола в ванной под плитку:
- 130-150 Вт/кв. м, если в ванной есть основной источник отопления и тёплый пол считается дополнением к обогревателю или батарее. Такой мощности вполне хватит, чтобы равномерно прогревать помещение вместе с батареей, обогревателем.
- 180-200 Вт/кв. м, если электроподогрев в ванной будет единственным источником отопления.
Для дальнейшего монтажа требуется разделить площадь ванной комнаты на длину используемого кабеля. Стоит учитывать только ту часть комнаты, которая свободна от мебели и других элементов интерьера – под ними прогревать пол не нужно.
Базовые принципы устройства теплого пола под плитку
При монтаже теплых полов нужно придерживаться нескольких базовых правил, которые позволяют получить эффективную систему обогрева.
Под теплый пол не нужна стяжка по основанию. Систему можно монтировать непосредственно на перекрытие. Это позволит выиграть несколько сантиметров высоты помещения.
Перекрытие в обязательном порядке гидроизолируется. Для проведения работ можно использовать жидкое стекло или битум
Особое внимание уделяется ванным комнатам, где гидроизоляционную пленку укладывают дополнительно и поверх отопительной системы.
На гидроизоляцию укладывается фольгированный утеплитель. Его толщина зависит от уровня полов в разных комнатах и высоты потолков
При этом следует учитывать, что чем тоньше утеплитель, тем больше тепла уходит.
Стяжку над обогревательными системами желательно армировать.
Для окончательного выравнивания стяжки, при перепадах уровня по высоте до 1 см, можно использовать плиточный клей. При превышении приведенной цифры — применять самовыравнивающиеся смеси (наливной пол).
Что собой представляет система отопления теплый пол под ванной?
Водяной пол в ванной: Устройство и описание системы
Современная система теплый пол – это безопасность и невероятный комфорт. Это отличная альтернатива любому традиционному виду отопления в помещении, которая позволяет добиться равномерного и постоянного обогрева комнаты. Правильно разработанная схема распределения тепла – это залог здоровья всех проживающих. В этом доме не останется холодных зон. Можно сделать работы по установке системы водяной теплый пол в ванной своими руками, тем более, когда у вас уже есть определенных опыт работ этого плана. Установленная система дает возможность контролировать режим температуры в доме, обеспечивает довольно экономичный расход энергии и работает без сбоев.
Особенности конструкции «теплых полов»
Теплый пол имеет несколько слоев:
- Гидроизолирующий слой подложки для установки теплых полов. Для гидроизоляции материалы могут различаться с учетом от варианта установки. Гидроизоляцию можно укладывать на грунт, сверху которой будет выполнена стяжка. В данном случае можно выбрать плотный полиэтилен или рубероид. Стяжку можно не делать, но в этом случае необходимо уложить гидроизоляционную мембрану.
- Утеплительный слой. Эффект утепления может обеспечить плотный слой пенополистирола. В некоторых случаях в качестве слоя утепления применяют базальтовую вату. Но данный материал применяется в последнюю очередь, поскольку он гигроскопичен и при протечках может значительно намокать. Этот утеплитель быстро утрачивает свои изначальные теплоизолирующие характеристики.
- Затем требуется фольгированный отражающий слой. Это возможны и стальные пластины со специальными каналами.
- Установка труб.
- На эффективность теплого покрытия значительно влияет наличие основания. Если не выполнять стяжку, то для основания необходимо уложить несколько листов влагостойкой фанеры. Также, к примеру, это могут быть OSB или гипсокартон.
Нужно учесть, что для установки системы в качестве основания можно применять и ГКЛ, и древесину только с хорошими теплоизоляционными характеристиками.
В готовом виде теплый водяной пол может иметь различную толщину. В этом случае много зависит от способа монтажа. Также необходимо учитывать укладку листов фанеры на основной пол, наличие труб, стяжку (если она есть), толщину утепляющего материала. В основании полов толщина стяжки имеет не больше 3–4 см. Толщина утеплителя бывает различной с учетом применяемого материала и способа укладки (сверху перекрытия, сверху грунта). Маты или листы из гипсокартона выкладываются толщиной не больше 9 см. Для укладки труб в листах или матах предусмотрены каналы, их глубина будет зависеть от диаметра труб
При этом толщину непосредственно труб можно не брать во внимание
Особенности конструкции системы «теплый пол» в ванной под плитку
Обогревательная система под плитку устроена таким образом:
Монтируется котел. Сейчас в домах монтируются различные виды котлов. К примеру, электрические, как самый доступный вид оборудования. Хоть во многих домах находятся газовые котлы, как самый популярный и самый экономичный вариант отопительной системы для ванной
Во время выбора газового котла необходимо обращать внимание на устройства с закрытой топкой, это обеспечит защиту помещения котельной от продуктов горения.
Наличие в системе коллектора, который требуется в случае, когда теплый пол в доме единственный источник обогрева. То есть, в жилище больше нет других батарей и труб
В данном случае нужно учитывать площадь обогрева. Таким образом, на один контур полов (45 метров) необходимо 100 метров труб. Все контуры подсоединяются к коллектору. Так в системе отопления можно отрегулировать каждый контур. А в каждом контуре ставятся по две гребенки, которые состоят из обратных и подающих труб, а также краны регулировки и воздушные клапаны. Для всей данной конструкции с контурами отводится коллекторный шкаф или специальная ниша.
Установка насоса. Для монтажа теплых полов насос требуется для организации циркуляции теплоносителя к коллекторам от котла. Насос как раз располагается между ними и оборудуется фильтром для очистки воды.
Монтаж теплого пола. Вся система состоит из труб (полипропиленовых или металлопластиковых) с диаметром 1,5–2 см. Трубы укладываются по спирали витками по периметру помещения. На середине комнаты витки разворачивают и укладывают обратку.
Материалы для теплого водяного пола
Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.
Схема теплого водяного пола со стяжкой
Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:
- По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
- На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.
- Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
- Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
- Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.
Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.
Трубы для теплого пола и схемы укладки
Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.
Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.
Схемы укладки труб теплого водяного пола
Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.
Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.
Стяжка
Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.
Полусухая стяжка для теплого пола
Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.
Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.
Разновидности электрических теплых полов
Конструкции подразделяются на несколько групп, отличных по комплектации и принципу работы:
- кабельная;
- с применением инфракрасной пленки;
- электрические маты.
- Кабельные
- Инфракрасная пленка
- Маты
Система представлена двумя вариантами, отличными по типу используемого кабеля: с одножильным и двужильным. Подогрев поверхности пола осуществляется по-разному. Если в конструкцию заложен одножильный кабель, то он будет отличаться двумя «холодными концами». Так называют участок провода, который не подвергается нагреву. Если планируется укладывать плитку на теплый электрический пол, оснащенный двужильным кабелем, такой вариант предусматривает наличие одного «холодного конца».
Конструкция с двужильным кабелем способна работать в усиленном режиме, поэтому ее часто применяют при обустройстве системы нагрева под кафель на больших площадях. Подключается такой контур с одной стороны. Теплый электрический пол под плитку, оснащенный одножильным проводом, монтируется так, чтобы можно было подключить контур с обеих сторон. Принцип установки такой системы сложнее.
Кабельный
Это классический вариант конструкции теплого напольного покрытия, которое питается от сетевого напряжения. При покупке необходимых комплектующих следует знать, что состоит данная система обогрева из следующих элементов:
- нагревательный кабель нужной длины, предлагается в бухтах;
- теплоотражающий материал, который будет использоваться в качестве подложки;
- специальное крепление, позволяющее зафиксировать провод в разных точках.
Если электрический кабельный теплый пол под плитку обустраивается собственноручно, появляется возможность менять положение контура по своему усмотрению, опираясь проект системы обогрева. Данный вариант предпочтительно применять в случае, когда нужно сделать теплый пол на объектах сложной конфигурации — с большим количеством углов. Если решается вопрос, какие электрические теплые полы лучше уложить, нужно учесть, что кабельная конструкция заливается бетонным раствором.
Габариты контура, заложенные проектом, определяют длину нагревательного кабеля. Специальное крепление для фиксации электрического провода представляет собой гребенку с большим количеством близко расположенных ячеек. Важным моментом при обустройстве теплого напольного покрытия является выбор сечения проводника. Варианты из меди:
- 2х10 мм для тока 16 А, при мощности 3,5 кВт;
- 2х1,5 мм: 19 А; 4,1 кВт;
- 2х2,5 мм: 27 А; 5,9 кВт.
Алюминиевый кабель:
- 2х2,5 мм для тока 20 А, при мощности 4,4 кВт;
- 2х4 мм: 28 А; 6,1 кВт.
Инфракрасная пленка
Теплый пол электрический данного вида — хорошая замена кабельной конструкции. Работает пленка по другому принципу: прогревает сначала чистовое покрытие (плитку), затем тепло проникает в окружающие поверхности. Инфракрасный материал не обогревает воздушное пространство, значит, поверхность будет дольше оставаться теплой. Под плитку лучше использовать вариант пленки с карбоном в конструкции. Нагревательные элементы соединяются с помощью медных проводников.
Пленочный материал монтируется сухим методом. Для укладки электрического теплого пола данного типа не требуется заливка бетонной стяжкой. По этой причине инфракрасная пленка является наиболее предпочтительным вариантом, если необходимо избежать уменьшения высоты потолков. Этот материал характеризуется сравнительно небольшим уровнем энергопотребления, однако фактор не подтверждается, если система функционирует на высокой мощности и обеспечивает нагрев поверхности до температуры выше +21°С.
Нагревательные маты
Этот вариант имеет существенное преимущество перед кабельной системой, т. к. представляет собой готовую к монтажу конструкцию. Нагревательные маты, используемые для отопления помещения посредством нагрева плитки, представляют собой сетку, на которой закреплен провод с помощью специальных фиксаторов. Конфигурация контура в данном случае определяется при производстве. В процессе монтажа настилают сетчатую основу на черновой пол, кабель при этом не укладывается.
Эта разновидность электрического напольного покрытия характеризуется небольшой толщиной, благодаря чему высота потолка почти не изменится. Нагревательные маты стоят дороже, однако их лучше использовать, если планируется все работы производить своими руками. Сверху электрическая система обогрева закрывается плиточным клеящим составом или тонким слоем бетонной стяжки.
Технология выполнения теплого пола под плитку своими руками
- Выбирают место в стене для установки терморегулятора и сверлят отверстие с помощью дрели и коронки по бетону. При выборе места необходимо учитывать возможность подключения концов с датчика пола и питающих проводов.
- Делают штробу под провода в стене и в полу. Ширина и глубина канавки должна быть не меньше 20 мм.
- Подготавливают черновой пол: заделывают трещины и выбоины, при необходимости выполняют черновую стяжку, убирают мусор и пыль.
- Пол грунтуют для лучшего сцепления с бетонной стяжкой по всей его поверхности и позволяют грунтовке высохнуть. Грунтовку удобно наносить валиком, начиная от угла, противоположного от двери.
Монтаж терморегулятора
- Размечают черновой пол, очерчивая поверхности, на которые теплые маты укладывать нельзя. К ним относятся места установки тяжелой мебели, бытовой техники, а также других отопительных приборов. Например, в санузле не делают теплый пол под душевой кабиной и ванной, в кухне – под кухонным гарнитуром. Начинают укладку отопительных матов от дальнего угла к терморегулятору.
- При укладке кабеля маты можно резать, не задевая при этом питающий кабель. Каждый следующий кусок укладывают рядом с предыдущим, выполняя петлю из кабеля. Укладывать маты в несколько слоев нельзя.
- Расстояние между соседними матами и петлями кабеля должно быть не менее 5 см. Расстояние до стен, мебели и другой отопительной аппаратуры – не менее 10 см.
- После укладки матов питающий провод укладывают в проштробленную канавку и выводят в отверстие для терморегулятора.
Кстати про подключение терморегулятора к теплому полу читайте у нас на сайте.
Монтаж обогревающего мата
- Проверяют целостность кабеля, измеряя его сопротивление. Оно должно быть в пределах, указанных в паспорте на маты. Схему укладки и измеренное значение сопротивления записывают в паспорт в соответствующую графу – они могут пригодиться при ремонтных работах, требующих сверления пола и при проверке отопительной системы пола.
- Приступают к укладке датчика, измеряющего температуру пола. Место его укладки должно находиться на равном расстоянии от соседних петель греющего кабеля.

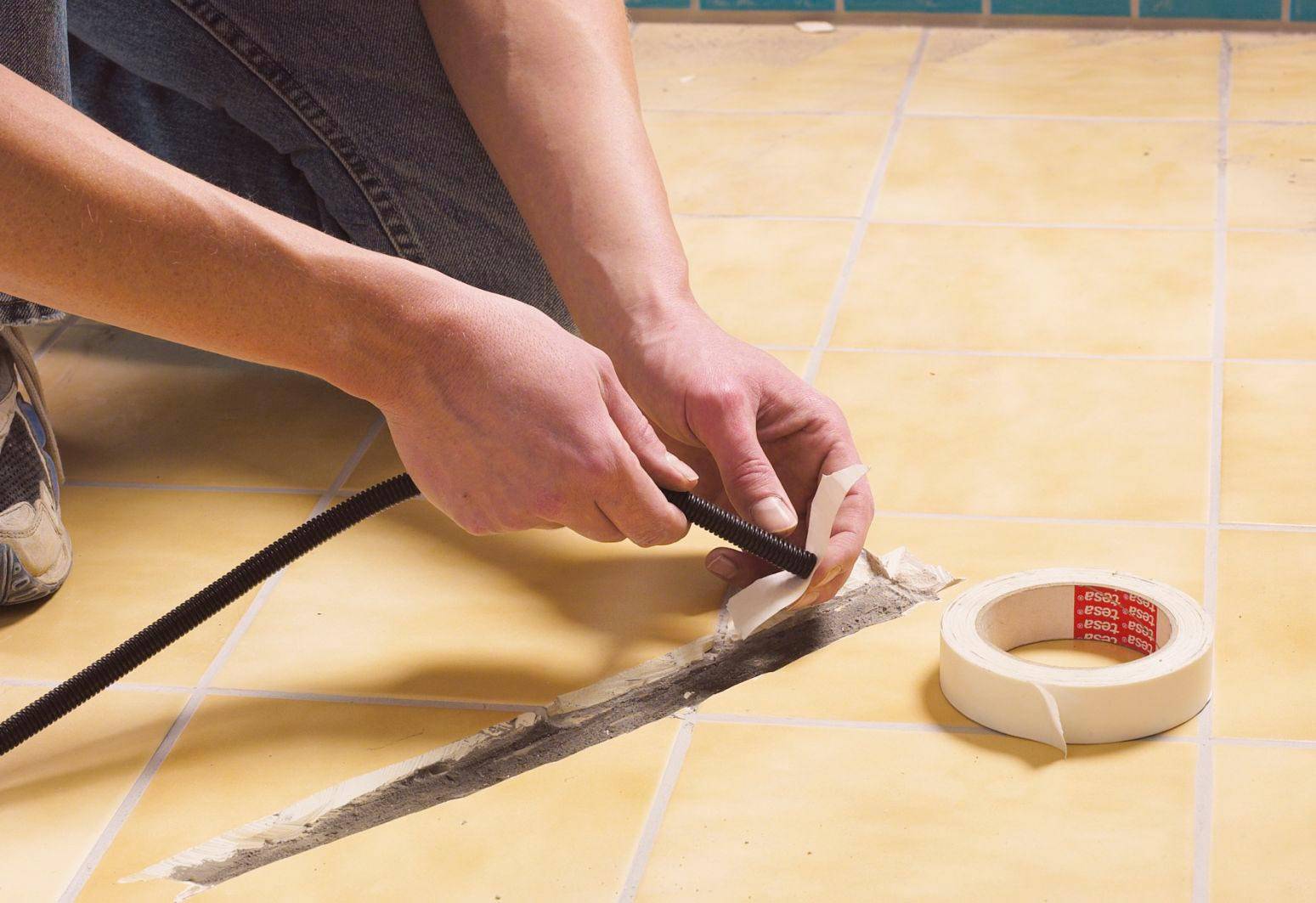

- Датчик вместе с проводом перед укладкой помещают в гофрированную трубу, которая прилагается к комплекту, а конец трубы наглухо закрывают. Датчик в трубе укладывают в подготовленную канавку.
- Концы провода от датчика выводят к терморегулятору. При этом следят за радиусом изгиба трубы в месте прохождения плинтуса – он должен быть не менее 5 см.
Проверяем работоспособность электрики
- Место установки датчика замазывают плиточным клеем, выравнивают пол и позволяют клею просохнуть.
- Концы проводов от датчика необходимо отрезать по нужной длине, зачистить, облудить припоем с помощью паяльника и подключить к терморегулятору. Схема подключения обычно указана в паспорте на термостат.
- К соответствующим клеммам терморегулятора подключают также концы греющего кабеля и кабеля питания от сети 220 В.
- Подают питание на регулятор и выставляют среднее значение температуры с помощью кнопок или сенсорной панели. Включают нагрев с помощью тумблера или кнопок. При подаче напряжения в кабель обычно слышится легкий щелчок.
Подключение проводов к терморегулятору
- Проверяют рукой нагрев кабеля на всех участках пола. Включение без бетонной стяжки не должно быть длительным во избежание перегрева кабеля.
- Смешивают плиточный клей по инструкции на упаковке. Наносят клей на маты, заполняя все пустоты и тщательно разглаживая его. Толщина слоя клея должна быть не менее 10 мм.
- Клей разглаживают зубчатым шпателем, распределяя его по матам и удаляя излишки клея.
- Приступают к укладке плитки. Начинают укладку от дальней стены. Плитку плотно прижимают и проверяют ее по уровню. Под плиткой не должно оставаться пустот, воздуха, перекосов.
Тестируем работоспособность и приступаем к укладке плитки
До начала эксплуатации теплого пола необходимо полностью дать высохнуть клею. Время его высыхания указано на упаковке.
Плиточные полы долговечны, не боятся влаги и агрессивных жидкостей, и при правильном уходе служат более 30 лет. Греющие маты позволяют, кроме того, получить комфортную температуру и уменьшить влажность в помещении, создать приятный микроклимат. Технологию укладки греющих матов можно использовать также для выполнения теплых полов под ламинат, линолеум и другие покрытия.
Также советуем прочитать, про теплый пол под линолеум своими руками.
Пошаговая инструкция укладки теплого пола с электроподогревом
Перед укладкой тёплого пола в ванной под плитку его нужно тщательно подготовить. Основным недостатком пола с подогревом является тот факт, что для монтажа отопительной системы придётся разбирать его полностью и заново оформлять отделочными материалами. Монтаж пола с электроподогревом проводится при помощи специальных крепёжных лент для монтажа или с помощью стяжек.
Для лучшего эффекта под систему электроподогрева постелите дополнительный слой утеплителя. Может потребоваться крепление специальным скотчем или за ушки на полосе.
Подготовка
Первый этап – подготовительный, необходим для повышения эффективности работы. Для начала стоит заделать все трещины и царапины, имеющиеся на поверхности, чтобы обеспечить равномерную укладку материалов. Основная задача подогрева – обеспечивать тепло ванной, а не отделочным материалам. Этот пункт также нужно учитывать при выполнении подготовительных работ.
Необходимо правильно подготовить стяжку, которая состоит из самых разных материалов. Материалы укладываются в следующем порядке:
- Гидроизоляция (полиэтиленовая плёнка).
- Пенопласт толщиной от 30 мм.
- Теплоотражающий экран для лучшей проводимости.
- Металлическая сетка.
- Новая стяжка толщиной от 50 мм.
Укладка кабеля
Следующий этап – уложить кабель, который и будет обеспечивать прогрев помещения. Для начала нужно установить место посадки терморегулятора и прокладки штроба для электрического кабеля. По виду эта конструкция напоминает обычную пластиковую коробочку от выключателя или розетки. Выбранное место нужно просверлить с помощью специальной коробки.
Система электрического подогрева пола подключается к центральному электрощитку, а не к распределительной коробке, что тоже нужно учитывать при укладке кабеля. Для системы подогрева следует подготовить отдельный выключатель. После установки штроб останется только с помощью алебастра подсоединить пластиковый подрозетник и провести к нему кабели подачи питания.
Правила установки нагревательного кабеля:
Для начала правильно разрежьте нагревательный мат: разрез делается по сетке в развёрнутом состоянии, после чего мат разверните в любом направлении. Разрез выполняется змейкой, чтобы не задеть ни один из кабелей.
Конец сетки крепится у основания пола при помощи клея для кафельной плитки. Нужно дать ему время просохнуть.
В это время нужно прикрепить при помощи алебастра холодные кабели
Очень важно, чтобы провода не пересекались между собой и соединялись концами в термодатчике, для установки которого требуется отдельная штроба.

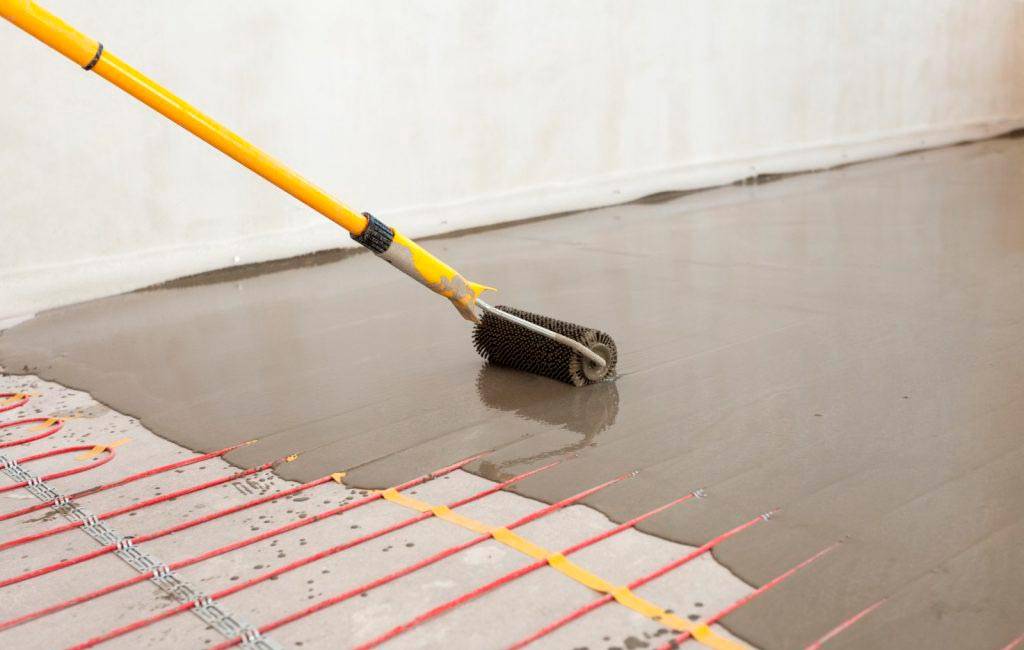

Заливка
Заливка толщиной 3-5 мм проводится при помощи бетонно-песчаной смеси
Важно распределить её равномерно, пока она не успела высохнуть и не создала искусственную неровность пола. подключать систему электроподогрева к электросети можно только после того, как стяжка высохнет полностью
Обеспечить быстрое высыхание стяжки можно дополнительным проветриванием или строительным феном.
Финальная обработка
Заключительный этап работ – установка терморегулятора. На конструкции должны быть изображены правила установки, что и куда следует подключить. Самое главное – тщательно следить за каждым проводом, чтобы не подключить его в неверное место и не вызвать замыкание. Концы проводов пропаяйте по завершении работ.
Рекомендуем также посмотреть — Как выполняется монтаж инфракрасного теплого пола под плитку?
Заключение
При желании получить наибольшую эффективность от свой работы, лучше интегрировать систему под плитку. Из-за высокой плотности материал отлично отдает тепло, а пористость позволяет частично аккумулироваться, экономя на подогреве воды.
Требования к инструментам весьма скромные, поэтому сильно изощряться не придется. Понадобится стандартный набор хозяйственного мужчины со всеми колюще-режущими предметами. Главное требование – труба, количество которой должно быть с запасом на случай, если что-то пойдет не так.
При сильном нежелании тратиться и полной уверенности в себе, можно провести сложные геометрические вычисления, которые помогут высчитать точное количество труб, необходимых для помещения.
