Виды теплых полов
Сейчас существует три основных вида теплого пола, которые различаются по типу теплоносителя, а также имеют разную технологию обустройства. Однако в целом их объединяет одно основное достоинство – нагревательный элемент устанавливается прямо в пирог пола, за счет чего и происходит его нагрев. При этом воздушные массы, находящиеся в комнате, также прогреваются, но у пола воздух будет теплее, выше же этой границы, на уровне головы человека, воздух остается немного прохладным, что позволяет создать оптимальный микроклимат в комнате.
Электрический пол под плитку
Подогрев на основе воды
В этом случае теплоносителем является обычная подогретая вода, которая течет внутри труб, уложенных по определенной схеме и залитых бетонной стяжкой. Срок службы такой системы составляет примерно 20 лет. Довольно надежный и безопасный вариант, но используется либо в частных домах, либо в новостройках, где есть возможность подключения такого пола. В старых многоэтажных домах без разрешения управляющей компании подключить водяной пол не получится, так как монтаж будет предполагать его подсоединение к центральной системе отопления, не рассчитанной на дополнительные нагрузки – в других квартирах может стать очень холодно.
Водяной теплый пол
Недостатками такой конструкции могут выступать вероятность появления протечек и риск затопления помещений, расположенных ниже, а также склонность некоторых типов трубопровода к коррозии. Монтаж, конечно, трудоемкий, но это один из самых экономных вариантов пола. Устанавливать такой подогрев можно под любое финишное покрытие. Однако, если вы хотите использовать возможности водяного тёплого пола максимально эффективно, изучите особенности разных покрытий. Найти идеальный вариант поможет наша статья.
Принцип действия водяного теплого пола
Нагрев при помощи кабеля
Такие полы могут монтироваться в абсолютно любом помещении – хоть в старых, хоть в новых квартирах, домах, офисах и т. д. Этот вариант стал настоящим спасением для тех, кто не может по какой-то причине сделать водяной теплый пол. Система является достаточно простой в монтаже и представляет собой по особой схеме уложенный электрический кабель, находящийся внутри стяжки. Он преобразует электроэнергию в тепло.
Монтаж кабельного теплого пола
Для обустройства подогрева могут применяться саморегулирующиеся и резистивные кабели. В последнем случае обычно используется двужильный (одножильные часто становятся источниками вредного для организма излучения, потому их и не предпочитают использовать). Саморегулирующиеся провода не имеют тех недостатков, которые есть у резистивных. Обычно кабельный пол применяется в случае, если финишное покрытие будет выполнено из плитки или линолеума.
Нагревательный кабель
ИК пол
Это, пожалуй, самая популярная система подогрева пола, так как не требует заливки новой стяжки, проста в монтаже, но по качеству не уступает другим вариантам обогрева. Представлена она тонкими матами, имеющими карбоновые полосы, соединенные друг с другом проводами. Такие полы быстро нагреваются, но и быстро остывают (иногда эта функция нужна), очень тонкие, позволяют быстро отрегулировать температуру нагрева, экономны в плане энергозатрат, просты в ремонте и полностью безопасны для человека. Работает такая система также благодаря электричеству. Недостаток есть – небольшая статика и из-за этого – притяжение пыли к основанию. Подробнее про инфракрасный тёплый пол в зависимости от финишного покрытия читайте в отдельных статьях портала: здесь под ламинат, а здесь — под плитку.
ИК теплый пол под ламинат
Таблица. Сравнение характеристик разных систем.
| Характеристика | Водяной пол | Электрический пол |
|---|---|---|
| Наличие ЭМИ | Нет | Возможно, в зависимости от типа кабеля |
| Возможность обустройства в многоквартирных домах | Только в новостройках при наличии отдельного подключения | Да |
| Быстрое управление настройками | Нет | Да |
| Зависимость от сезона отопления | Да – в квартирах и нет – в частных домах | Нет |
| Сроки монтажа | Длительные из-за необходимости заливки стяжки | Короткие |
| Возможность укладки любого финишного покрытия | Да | Определенные типы покрытий нельзя класть поверх электрического пола |
| Простота ремонта | Сложный ремонт | В случае с ИК полами – быстрый ремонт |
Цены на электрический теплый пол «Теплолюкс»
электрический теплый пол теплолюкс
Если вы ещё не определились с видом тёплого пола, прочитайте нашу статью с инструкцией по выбору. Там мы подробно рассмотрели преимущества и недостатки разных материалов и составили список рекомендаций.
ИК пленка для теплого пола
Типы теплых полов
В зависимости от источника тепловой энергии теплый пол может быть трех видов:
- электрический;
- электро-водяной;
- водяной.
Схема электрического теплого пола.
Электрический теплый пол работает по принципу обычной нагревательной спирали — два его конца, замыкаясь, начинают разогревать проводящий металл по всей длине. Строение оболочки кабеля, его сечение и степень теплоотдачи рассчитаны таким образом, чтобы температура нагрева не поднималась до значений, когда провод начинает гореть.
Систему такого типа укладывают непосредственно в цементную стяжку, поверх которой устанавливается практически любое декоративное покрытие. Исключение составляет натуральная пробка и паркет — температура их эксплуатации не должна превышать 28 °С во избежание необратимых изменений структуры.
Электро-водяные системы являются переходным типом между электрическими и водяными. Источником нагрева в них является металлический провод, а эффективное распределение тепла обеспечивает жидкий теплоноситель
Важное отличие от предыдущего типа заключается в том, что кабель не прикреплен внутри монтажных трубок, а находится в свободном состоянии в окружении жидкости. Это позволяет в случае поломки просто и быстро заменить провод, не разрушая при этом напольное покрытие, бетонную стяжку и всю систему в целом
Водяной теплый пол подключается к контуру газового котла, теплоносителем в этом случае выступает обычная нагретая вода. Перед тем как подключить теплые полы такого типа, некоторые люди не задумываются, как будет происходить нагрев воды, думая, что источником тепла будет система центрального отопления.
Последовательность выполнения работ при укладке электрического теплого пола.
Согласно с действующим законодательством, существует запрет на установку теплых полов, подключаемых к общедомовому отоплению. Связано это с многочисленными случаями неправильного монтажа, который осуществляется без согласования проекта, с отсутствием паспортов и другой технической документации на устройства отопления. Все это в комбинации с превышением температуры теплоносителя приводит к частым прорывам труб, затоплениям и выходу из строя системы обогрева всего дома.
Любые попытки смонтировать подобную схему у себя дома считаются противозаконными и влекут за собой наложение штрафа. Получение разрешения на водяной теплый пол, подключаемый к центральному стояку, возможно только в случаях горизонтального типа разводки труб отопления, при вертикальной, которая используется в большинстве высотных домов, ваши шансы на узаконивание близки к нулю.
Бетонный пол
Стяжка – это монолитная структура. Но для того чтобы она была выполнена без трещин и максимально ровно, нужно сделать два её слоя.
- плотный. Его высота может быть до 5 сантиметров. Он должен закрыть «пирог»;
- более жидкий. Обычно он невысокий, всего 1-2 сантиметра. И этот слой – это уже чистовая стяжка.
В обоих случаях раствор для стяжки делается из
- песка;
- цемента;
- воды.
Черновой пол
Пока смесь еще не замешана, нужно определить высоту пола. А затем лазером и маяками «отбить» по всей длине линию, выступать за пределы которой нельзя.
В идеале этих линий должно быть две. Первая для чернового пола, вторая для окончательной стяжки.
Теперь можно заняться приготовлением раствора. Необходимо чтобы он был мягким и податливым. Заливать бетоном одну комнату нужно сразу, сделать половину, а через несколько дней продолжить нельзя.
Итак,
- правильный монтаж требует, чтобы бетон не прилегал плотно к стенам. Если все выполнялась правильно, то демпферная лента, уложенная в самом начале, должна выступать над предыдущими слоями «пирога».
- приготовленный раствор разливается по полу. Если комната слишком большая, а работать придется самому, то нужно будет пол поделить на участки.
Для лучшего высыхания бетонной смеси, а также для снижения риска образования трещин нужно делать деформационные швы. Но выполнять их стоит только в черновом полу.
Такие швы нужно делать тогда, когда бетон в частном доме уже начал застывать. Они помогут выйти остаткам воздуха из смеси, а также сделают застывание равномерным
Смесь будет застывать несколько недель и перед выполнением чистовой стяжки нужно будет деформационные швы залить герметиком.
Чистовой пол
Первый слой бетона никогда не будет идеально ровным, но добиваться максимального качества при исполнении все-таки нужно. Для ровности поверхности и нужен верхний слой. Смесь разливается по периметру комнаты и разравнивается игольчатым валиком. Передвигаться по залитому полу можно в специальной обуви.
Выпустить воздух и разровнять поверхность можно при помощи игольчатого валика. После этого бетон должен высохнуть
Закрывается «пирог» верхним покрытием. Это может быть что угодно. Однако лучшим проводникам тепла будет керамика.
Правильные расчеты, точная схема, аккуратный монтаж и неторопливость в выполнении должны помочь получить качественное отопление. И тогда оптимальная температура в помещении, а, значит, комфорт будут обеспечены. Так что ответ на вопрос: как сделать водяной теплый пол получен.
Облегченная система водяных полов
Помимо обычной схемы устройства водяных полов со стяжкой из бетона существует и другая – «сухая». Она используется при устройстве таких полов в строениях с деревянными перекрытиями, когда капитальный ремонт невозможен.
Основным – опорным слоем такой отопительной системы являются полистирольные плиты или ДСП, на которые укладывают теплораспределительные пластины из металла. Несущий слой — гипсоволоконные листы (ГВЛ). Эта система имеет следующие преимущества: небольшой вес, тонкость, быстрота укладывания, экономичность. Монтаж теплого пола этого типа производят при:
- укладке полового покрытия поверх старого;
- небольшой высоте помещения;
- сокращенных сроках монтажа;
- труднодоступности ремонтируемых помещений.
Недостатками таких полов являются:
- меньшая теплоотдача, что часто приводит к необходимости устройства дополнительной системы отопления в холодных климатических зонах;
- достаточно высокая стоимость теплораспределительных пластин.
Оборудование для регулировки теплых полов
Нередко бывает так, что такая отопительная система не работает. Причины неполадок может выяснить только специалист. Для нормальной работы теплых полов используют специальное регулирующее оборудование. К нему относятся:
1. Распределительный коллектор для теплого пола. Он отвечает за эффективное движение теплоносителя по всем контурам. С помощью таких управляющих устройств, как термостатические головки и электротепловые приводы теплый пол четко реагирует на внешние параметры (температура на улице, открывание форточки).
В отапливаемых помещениях устанавливается термостат, управляющий несколькими тепловыми приводами. Современный терморегулятор для теплого пола обладает функцией программирования различных режимов работы отопительной системы.
2. Смесительный узел для теплого пола (узел регуляции), состоящий из 2 главных элементов:
- насоса, осуществляющего циркуляцию горячей воды;
- регулирующего клапана, подпитывающего пол теплоносителем заданной температуры.
Схема подключения терморегулятора к теплому полу может быть отдельной или выполняться от электрощита. Установка оборудования должна быть произведена компетентным человеком.
Водяной теплый пол – преимущества и недостатки
Плюсы:
эффективное перераспределение тепла, обеспечивающее равномерный прогрев всего помещения;
обеспечение естественной циркуляции воздуха;
совместимость теплого пола с любым видом напольного покрытия (при условии, что оно хорошо проводит тепло: плитка, ламинат, натуральный камень);
возможность установить автономную систему (индивидуальное отопление) или подключиться к магистрали центрального теплоснабжения;
снижение расходов на отопление на 20-40% (в сравнении с радиаторным);
независимость от электроснабжения (и перебоев в электросети);
возможность регулировать температуру в отдельных комнатах и в любой время суток;
минимальные расходы при самостоятельном монтаже;
улучшается внешний вид помещения за счет отсутствия радиаторов и видимых труб системы отопления;
длительный срок эксплуатации.
Эффективное распределение тепла – сравнение теплого пола и радиаторного отопления
Минусы:
инерционность системы. Время прогрева помещения составляет 4-6 часов (в зависимости от объема, площади);
сложность проектирования в случае использования теплого пола в качестве единственного источника обогрева помещения;
высокая стоимость монтажа;
трудно регулировать температурный режим в случае подключения к центральной магистрали теплоснабжения;
уменьшение высоты помещения за счет поднятия пола на 100-120 мм.;
исключается использование таких напольных покрытий как ковролин, ковер или палас;
возможность протечки (в квартире – затопление соседей снизу, в частном доме – подвала);
низкая ремонтопригодность системы труб;
запрещена установка в квартире многоэтажного дома (или необходимо получение специального разрешения). Даже если сделать в квартире, обогрев будет работать только в отопительный сезон.
Тепловой поток водяного теплого пола
Выбор теплоизоляции
Учитывая, что такую конструкцию целесообразно монтировать в частном доме, нужно защитить ее от воздействия влаги, а также способствовать уменьшению теплопотерь через черновое основание. С этой целью применяется теплоизоляция как способ сдержать отток тепла из помещения. Наиболее надежные виды покрытий, которые в меньшей мере подвержены воздействию механических нагрузок:
- пенопласт;
- пенополистирол;
- рулонная изоляция с фольгированным покрытием (пенофол).
Последний из вариантов рекомендуется применять в случае, когда монтаж водяных теплых полов под плитку выполняется в качестве вспомогательного источника нагрева. При этом не нужно укладывать слой теплоизоляции большой толщины, т. к. теплопотери будут минимальными за счет подключения коммуникаций к системе отопления. Когда под черновым полом находится подвальное помещение или грунт, рекомендуется выбрать в качестве изоляции для теплого напольного покрытия керамзит либо пенополистирол, при этом толщина слоя варьируется в пределах 50-100 мм.
Утеплители должны быть повышенной жесткости, т. к. покрывает конструкцию бетонная стяжка. Если использовать мягкий материал, слой цемента деформируется под воздействием повышенных нагрузок. Кроме того, общая толщина «пирога» теплого напольного покрытия не должна быть слишком большой, чтобы зрительно не уменьшать высоту потолков. То же касается толщины стяжки для водяного теплого пола и габаритов теплоизоляции.
Комплектующие
По завершении расчетной части приступают к выбору отдельных элементов системы. Материалы для водяного теплого пола включают в себя следующие компоненты:
- Трубы. Необходимы для транспортировки теплоносителя и передачи тепловой энергии в помещение. Оптимальный выбор – изделия из сшитого полиэтилена с защитной воздухонепроницаемой оболочкой. Они комплектуются соединительными фитингами.
- Контрольно-распределительные устройства. Коллекторы служат для равномерного распределения жидкости по отдельным контурам. В комплектации обязательно должны присутствовать термостат и устройства ограничения потоков жидкости. Для внешнего управления необходим контроллер для теплого пола – терморегулятор.
- Котел отопления. Источник нагрева теплоносителя. Мощность рассчитывается согласно параметрам теплого пола. Она не должна быть меньше общего номинального значения всей системы.
- Группа безопасности. К ней относятся байпасы, клапаны давления и измерительные приборы – датчики давления и температуры.
Подбор материалов и компонентов также должны осуществлять специалисты. Не стоит экономить на услугах профессионалов — теплый пол вместо радиаторов будет единственным источником тепла в доме. Поэтому система должна работать надежно, быстро реагировать на изменение температуры на улице.
Во время составления проекта рекомендуется предусмотреть установку датчиков температуры воздуха не только в отдельных комнатах, но и на улице. Они подключаются к общему блоку управления. Его настройки позволят установить различные тепловые режимы в зависимости от изменения внешних факторов. Это не обязательные комплектующие, но наличие их поможет оптимизировать работу всей системы. Главным преимуществом будет уменьшение денежных затрат на энергоноситель.
Коллекторный узел теплого пола.
Помимо труб для тёплого водяного пола, вам потребуется узел, отвечающий за распределение смеси для обогрева по трубам.
Основные элементы коллектора теплого пола
Составные части этого узла:
- Настроечные клапаны с расходомером или без
- Устройство для отвода воздуха (работающее в авто. режиме)
- Коллекторы, имеющие клапаны балансировки
- Вентили для прекращения подачи теплоносителя и устройство учёта расхода
- Набор фитингов для присоединения отдельных частей
- Кронштейны для фиксации
- Так же необходим специальный коллекторный шкаф для размещения всех узлов устройства (обычно его располагают в какой либо нише)
Принцип работы
Теплоноситель перемещается по полимерным или металлическим трубам, расположенным в толще бетонной стяжки. Циркуляция жидкости в контуре обеспечивается за счет циркуляционного насоса, а нагрев осуществляется отопительным котлом. Разогретый теплоноситель проходит через все трубы, отдает полученное в котле тепло, и возвращается для повторения рабочего цикла. В помещение тепло попадает через напольное покрытие.
При использовании водяного теплого пола в качестве единственного источника обогрева настройка температурного режима осуществляется непосредственно на котле. В том случае, если в доме комбинируется несколько систем отопления, то для регулировки температуры потребуется смесительный узел, разделяющий разные контуры и должным образом смешивающий холодный и горячий теплоноситель.
Вся отопительная система водяного пола включает в себя следующие элементы:
- Отопительный котел;
- Общий стояк отопления;
- Распределительный узел;
- Трубы.
В конструкцию распределительного узла входят:
- Циркуляционный насос;
- Смесительный узел;
- Коллектор, обеспечивающий независимую работу каждого отдельного контура отопления.
Монтажные схемы
Выше уже упоминалось о том, что схемы укладки теплого пола могут быть разными. В зависимости от схемы и соблюдения правил монтажа будет происходить и распространение тепловой энергии в помещении. Основных схем раскладки труб существует три, но их всех объединяет то, что в обязательном порядке монтаж труб ведется от стен по направлению к центральной части.
Таблица. Схемы монтажа водяного пола.
| Улитка | В этом случае трубы укладываются по спирали от стены к центру, а затем возвращаются к исходной точке. Притом конструкция постепенно сужается к центру помещения. При расчете схемы и ее укладке нужно не забыть оставить свободное пространство между трубами, чтобы можно было «увести» их назад к источнику питания. Отмечается, что такая схема позволит добиться наиболее равномерного прогрева полов, а гидравлическое сопротивление благодаря ей удается снизить. Количество труб также используется меньшее, чем в других случаях. Главный недостаток – непростой монтаж. |
| Змейка | В этом случае трубы укладываются вдоль стен петлями в одну сторону, а потом в обратную. При взгляде на такую схему можно отметить волнистость итогового рисунка. Так проложить трубы просто, но из-за частого шага укладки труб добиться равномерного нагрева полов без температурных скачков вряд ли получится. |
| Комбинированный тип | В этом случае сочетаются обе схемы укладки труб. Вариант используется, если стены в помещении достаточно холодные. Трубы укладываются так, что местами они лежат в форме петель, а местами – под прямым углом. |
Как всё сделать своими руками
Как понятно из описанной выше технологии, начинается монтаж водяного теплого пола под плитку с подготовки старого пола к предстоящим операциям. Подготовка включает в себя, во-первых, тщательную очистку от мусора и различных загрязнений, а во-вторых, выравнивание поверхности пола, для чего требуется заливка стяжки. Необходимость создания ровного пола обуславливается высокой требовательностью водяных теплых полов к этому параметру.
Следующий этап – установка коллектора. Он монтируется в специальный шкаф, расположенный на стене вблизи от того места, где будет располагаться конструкция. В шкафу коллектор подключается к подводкам отопительного оборудования и снабжается регулирующими элементами. Кроме того, здесь же устанавливается циркуляционный насос, обеспечивающий постоянное движение теплоносителя в контурах теплого пола. Есть определенные правила укладки теплого водяного пола, которых нужно придерживаться.
Последовательность укладки труб
Наибольшей популярностью на сегодняшний день пользуется бетонная система укладки. При этом способе трубопровод после монтажа заливается цементным раствором со специальными пластификаторами.
Работы выполняются следующим образом:
- Подготавливается черновой пол. На предварительном этапе потребуется очистить основание от мусора, убрать наплывы. Обязательно рассчитывают и схематически разбивают помещение на несколько отдельных секторов. Обязательным условием является то, чтобы минимальная площадь участков была не менее 2 к 1. Длина контура не должна быть более 70 м. Руководствоваться при расчетах можно инструкцией по укладке трубы, которая предоставляется заводом производителем.
- Теплоизоляция. Укладывается сверху чернового пола. Для изоляции можно использовать системы типа Penoplex. Стыки плиты задуваются монтажной пеной. Между предварительно рассчитанных участков укладывается демпферная лента, обязательная в устройстве теплых полов. Суть демпферной ленты сводится к тому, чтобы избежать растрескивания стяжки при нагреве. Демпферная лента создаёт зоны компенсации. Обязательно проводится разделение контуров демпферной лентой. Разница температуры в подаче и обратке горячей воды без применения компенсационного слоя приводит к образованию конденсата и растрескиванию стяжки.
- Монтируется армирующая сетка. По сетке разлаживаются маты для укладки. Если планируется обойтись без матов, то можно использовать пластиковую сетку для крепления труб. Армирующая сетка приподнимается над поверхностью приблизительно на 2-3 см.
- Раскладываются трубы, используемые для монтажа. На предварительном этапе необходимо рассчитать идеальный шаг монтажа, а также способ раскладки. К арматуре крепление трубы осуществляется гарпунами.
- Трубы заполняются водой и опрессовываются до максимального рабочего давления. При опрессовке труба расширяется и принимает рабочий размер, чтобы при эксплуатации исключить излишнее давление на бетонную стяжку.
- Заливается бетонная стяжка.
Еще один эффективный способ монтажа «полистирольный». В данном случае установка осуществляется на теплоотражающие пластины. Основанием для укладки трубы служат специальные маты, имеющие пазы и защелки.
Полистирольная система имеет несколько основных преимуществ:
- Принцип укладки труб отличается простотой. Возможен самостоятельный монтаж водяного контура любым способом. На матах имеется специальная скоба для крепления трубы с защелкой замком, обеспечивающим необходимую надежную фиксацию.
- Отсутствует необходимость в проведении дополнительных бетонных работ. Маты имеют металлические термоотражающие пластины. В пластины укладывают красную трубу на подачу и синюю на обратку. Сверху осуществляют заливку специальным раствором. На высыхание поверхности требуется 1-2 дня. На полы можно сразу стелить ламинат или линолеум, или любой другой вид напольного покрытия, что сокращает время проведения монтажных работ.
- Скорость проведения монтажа. Полистирольный метод — это наиболее эффективная технология крепления труб водяного теплого пола. Отсутствует необходимость подвязывания и фиксации контура с помощью монтажной ленты или гарпунов. Скобы крепления расположены таким образом, чтобы полностью соответствовать необходимым техническим требованиям. Так, невозможно нарушить минимальный диаметр изгиба трубы, что является распространенной ошибкой при укладке без матов.
- Максимальная теплоотдача. Алюминиевые теплораспределительные пластины укладываются поверх водяного контура, вставляются в маты. Такое устройство позволяет равномерно распределять полученное тепло по всему помещению. Как вариант, можно использовать металлические или оцинкованные теплораспределяющие пластины.
Полное соблюдение правил укладки труб змейкой или улиткой делает самостоятельный монтаж теплых полов водяного типа, проблематичным и практически невозможным. Облегчить процесс установки позволит применение специальных матов.
Подключение пола с подогревом через терморегулятор
В паспорте любого терморегулятора можно найти информацию о том, как подключить теплый пол к терморегулятору. Схема подключения теплого пола к сети имеется также на корпусе приобретенного терморегулятора. Поэтому, установку и подключение терморегулятора можно осуществить самостоятельно, без привлечения посторонних мастеров также как и монтаж самих обогреваемых полов.
Монтаж прибора можно осуществить посредством подключения его к проводке или подключить через обычную электрическую розетку.
Схему простого подключения прибора можно увидеть ниже на рисунке.
На рисунке ниже показана схема подключения, учитывающая это требование.

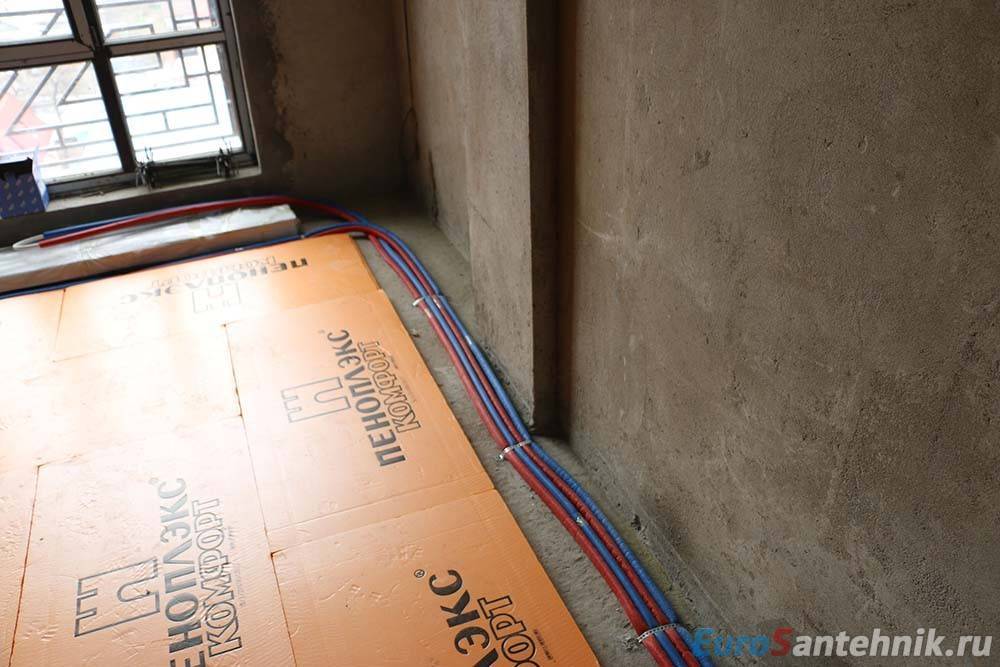

Шаг 3. Укладка теплоизоляции
Предыдущие действия вам были необходимы для того, чтобы вы могли уложить теплоизоляцию. В виду того, что листы изоляции довольно большие, на буграх они могут лежать неустойчиво, а в углублениях могут проминаться.
В качестве изоляции используется пенополистирол плотностью 35 кг/м3. Это тот же пенопласт, только большей плотности. Такая плотность нужна для того, чтобы изоляция под весом стяжки не уменьшалась в толщине.
Толщина изоляции для первых этажей не должна быть меньше 5 см. Если есть возможность уложить изоляцию потолще, лучше этой возможностью воспользоваться. Толщина напрямую влияет на потери тепла вниз. Нижние слои нам прогревать ни к чему. Все тепло должно стремиться вверх.
Приступаем к укладке водяного пола своими руками
Видео инструкция по укладке:
Для того, чтоб приступить к обустройству тёплого водяного пола своими руками, потребуется сделать своеобразный пирог, слои которого должны идти в определенной последовательности (приведены на рисунке). Его общая толщина составляет до 15 см, при этом поверхность должна выдерживать нагрузки до 350 кг/м. кв.
Предположим, что основание уже полностью готово к дальнейшим работам, все существенные впадины и выступы устранены, перепад высот на метр не превышает 2-3 мм.
Укладка слоя гидроизоляции
Начинать работу нужно с обустройства гидроизоляционного слоя. Укладывать его под утеплителем или с обеих сторон – каждый решает для себя, но второй вариант наиболее предпочтителен.
В качестве гидроизоляции можно использовать любые из предлагаемых рынком материалов, но наиболее выгодным считается полиэтиленовая пленка. На стыках делается на хлест 15-20 см, который для лучшей герметизации проклеивается скотчем.
Укладка демпферной ленты и утеплителя
Бетонная стяжка во время нагревания будет расширяться на каждый из метров примерно на 0.5 мм. Чтобы предотвратить пагубное воздействие на стены и появление трещин, по периметру необходимо наклеить демпферную ленту.
Лента представляет собой полосу высотой до 15 см и толщиной 6-8 мм. Она должна располагаться выше края стяжки, в последствие излишки будут аккуратно обрезаться ножом.
Самостоятельно демпферную ленту можно изготовить из теплоизоляционных полосок толщиной до 2 см. Они либо наклеиваются на двусторонний скотч, либо прикручиваются шурупами.
Далее под тёплый водяной пол своими руками укладывается теплоизоляционный материал. Рынок предлагает огромное многообразие вариантов, каждый из который имеет свои «за и против». Наиболее популярным считается пенополистирол экструдированный толщиной около 10 см.
Основное предназначение теплоизолятора – не пропускать тепло вниз, а направлять его вверх. Утеплитель в листах должен укладываться таким образом, чтобы стыки были смещены между собой. При этом они надежно связываются.
Армирование и фиксация труб
Арматурная сетка укладывается из прутков диаметром до 5 мм с любым удобным шагом. При этом армирование должно проводиться минимум в 2 слоя: первый поверх утеплителя, второй поверх труб.
О шаге и методе укладки труб речь велась немного ранее. Еще одно значимое правило: контур рекомендуется делать из цельной трубы, чтобы под стяжкой не было никаких резьбовых или сварных соединений.
Две основные схемы укладки труб:
- Змейка
- Спираль
Кликните по изображению для его увеличения
Наилучшие результаты показывают двойная змейка и спираль, однако они намного сложнее классической змейки. При этом тепло более равномерно распределяется по помещению, так как чередуются теплые и холодные линии.
Если встречаются места с большим скоплением труб, между ними рекомендуется класть теплоизолятор. Если этим пренебречь, можно ожидать перегрева поверхностей.
Проложив трубы, необходимо осуществить их подключение посредством распределительного узла. Он будет регулировать температуру в контуре и контролировать давление в системе. Все составляющие должны соединяться между собой исключительно резьбовыми соединениями – фитингами.
Когда контур будет готов, нужно приступить к проверке всей системы, создав внутри давление, выше рабочего – около 4-5 бар. Спустя несколько суток следует еще раз замерить давление и, если оно не изменилось, можно приступать к последнему из этапов – бетонной стяжке. Иначе придется искать пропускающие места.
