Как правильно выбрать трубу для теплого пола и способы укладки

Как рассчитать радиус изгиба?

Прежде чем гнуть металлопластиковую трубу, необходимо произвести расчеты. Радиус изгиба металлопластиковой трубы должен быть в 5 раз больше диаметра. Это поможет предотвратить заломы, морщины и другие виды деформации.

Рекомендуем ознакомиться: Правила устранения засоров с помощью сантехнического троса

Зная радиус, можно рассчитать длину изогнутого участка, шаги изгиба и угол, на который нужно сгибать трубу на каждом шаге.

Длину изогнутого участка L рассчитывают, исходя из радиуса R и угла поворота. Если необходимо повернуть трубу на 90 градусов, то L=1,57R, если на 180, то L=3,14R (Получено из формулы длины окружности L=2pR, где р=3,14).

Медная труба

Трубопроводы из меди не разрушаются от воздействия агрессивных сред и долговечны. Для теплых полов обычно применяют отожженную медную трубу, которая обладает достаточной гибкостью.

Минусом медных труб является их высокая стоимость. Сложность монтажа так же снижает привлекательность медной трубы. А самое главное – при выборе медной трубы в качестве трубопровода, следует помнить, что для соединения медных труб нужно использовать только фитинги из меди или родственных (латунь, бронза) сплавов, потому что при использовании стали или алюминия в трубопроводах возникает электрохимическая коррозия.

На возникновение электрохимической коррозии влияют не только фитинги, но и циркуляционные насосы, и другие стальные конструкции в трассе трубопровода.

Все рассмотренные выше трубы можно использовать с равным успехом для устройства водяного теплого пола. Они обладают достаточной устойчивостью и длительным – не менее тридцати лет, сроком службы.

После рассмотрения четырех видов труб, проблема, озвученная в начале статьи, так и осталась не решенной, потому что все трубы хорошо подходят для теплых полов. Поэтому, чтобы облегчить вам муки выбора, обратимся к знакомому сантехнику.

Зачастую, главной определяющей выбор, причиной является цена. Сравним стоимость всех четырех видов труб диаметром 20 мм:

1. металлопластиковая труба: 65 руб\п. метр;
2. труба из сшитого полиэтилена (PEX-труба): 51 руб\ п. метр;
3. гофрированная нержавеющая труба: 178 руб\ п. метр;
4. медная труба: 539 руб\ п. метр.

По показателю «цена» лидирует PEX-труба.

Рассмотрим показатель «удобство монтажа»

И металлопластиковые трубы и трубы из сшитого полиэтилена в системе теплого пола соединяют несъемными пресс-фитингами.

Опрессовывают фитинги специальными клещами стоимостью от 3000 рублей и до… Ну, скажем, до больших цифр. Хотя, если соблюдать условие цельной петли, то для присоединения к вводу и выводу коллектора можно использовать и обжимные фитинги, которые затянутся обычным ключом и не потребуется покупать дополнительное оборудование.

Как уже говорилось выше, металлопластиковая труба более гибкая, ее проще раскладывать в сложных помещениях. Для того, что бы гнуть трубы из сшитого полиэтилена, нужен прибор для нагрева. Например, строительный фен. Для крепления этой трубы уйдет больше крепежа, бухта такой трубы более тяжелая, поэтому ее сложно таскать при раскладывании одному, а поначалу и вдвоем. Тоже можно сказать и о монтаже медных труб.

Если вы монтируете трубу в одиночку – ваш выбор металлопластиковая труба или гофрированная труба из нержавейки.

По показателю «удобство монтажа» лидирует гофрированная труба из нержавейки, а на втором месте – металлопластиковая труба.

Если вы живете не в столице, и не в северной столице, и вообще, далековато от обеих столиц и крупных городов, то вопрос наличия в вашем населенном пункте медной трубы нужного диаметра или гофрированной нержавеющей трубы может свести на нет ваш выбор труб для водяного теплого пола. Металлопластиковые и PEX-трубы более распространены и доступны.

Показатель «доступность» – лидерство у металлопластиковой трубы, а второе место у трубы PEX.

Если в качестве теплоносителя вы планируете не воду, то вам лучше выбрать PEX-трубу или трубу из нержавейки.

Если на вашем объекте работает много народу, а зона укладки теплых полов лежит в самом проходном месте, то во избежание образования помятостей на трубе от чьих-то неуклюжих лап во время монтажа трубы, вам придется делать мостки. Либо используйте PEX-трубу: она не боится изгибов, и по ней можно смело ходить во время укладки.

Учитывая все эти аргументы, делаем вывод: для укладки контура водяного теплого пола лучше, на наш взгляд, использовать металлопластиковую трубу, или трубу из сшитого полиэтилена. Гофрированная труба из нержавейки – вещь удобная, но как в телерекламе: если качество одно, зачем платить больше? А медные трубы – это, вообще, как сказал знакомый сантехник: «дорогие и никчемные понты».

Ну, это наше частное мнение. А какие трубы для водяного теплого пола лучше использовать, решать все-таки, вам, ориентируясь на свои предпочтения и кошелек.

Водяной теплый пол

Принцип работы водяного теплого пола, основан на передаче энергии от теплоносителя (горячей воды) окружающему пространству. Горячая вода поступает из центральной системы водоснабжения (в квартире) или от отопительного котла (в бане, в частном доме). Трубы укладываются под полом по особой схеме, в результате чего, напольное покрытие равномерно нагревается. При наличии надежной и бесперебойной подачи теплоносителя, систему водяного теплого пола можно применять как основная сеть отопления дома, демонтировав радиаторы, что существенно улучшит внешний вид помещения и увеличит его полезную площадь.

Способы укладки нагревательных труб

По способу укладки, различают две системы водяных теплых полов:

• В бетонную стяжку. Самый правильный по технологии вариант. Уложенные в пространство под полом, трубы заливаются песчано-цементной смесью с добавлением пластификаторов, что обеспечивает надежную защиту труб от повреждений в результате механических повреждений и обеспечивает высокий коэффициент полезного действии всей отопительной системы. Прогреваясь, бетон, представляет собой равномерно разогретую поверхность, что обеспечивает комфорт жителей дома, так как отсутствуют не прогретые участки напольного покрытия.
• Под деревянный пол. Недорогой, по сравнению с укладкой в стяжку, способ. Трубы укладываются между лагами под черновой пол. Применяется при невозможности произвести заливку бетоном (второй этаж в деревянном доме) или по финансовым причинам. Этот вариант менее эффективен с точки зрения обогрева помещений.

Система труб разводится по заранее установленным схемам:

• Двойная спираль. Применяется в холодных или обладающих большим объемом помещениях. Принцип действия основан на том, что теплая труба пересекается с более холодной, что обеспечивает эффективный и равномерный прогрев всего помещения.
• Змейка. Используется в помещениях средних размеров. Теплоноситель поступает, по трубам, от внешней стены к внутренней, зигзагами.
• Двойная змейка. Применяется при невозможности обеспечить равномерный прогрев одинарной «змейкой». Трубы укладываются двойным зигзагом, когда вводная труба проходит рядом с выходной.

Для изоляции находящегося ниже помещения, применяются теплоизоляционные материалы:

1. Изовер.
2. Вспененный полиэтилен с отражающим слоем. Обладает прекрасными теплоизоляционными свойствами. Применяется в увлажненных помещениях и помещениях, в которых зазор между трубами и черновым полом – минимален.
3. Пенополистироловые плиты. Идеально подойдут для укладки в большое пространство под полом. Этот теплоизолятор сохраняет свои свойства даже в сильно увлажненных помещениях.
4. Минеральная вата. Не рекомендуется к применению в помещениях с повышенной влажностью, так как по мере впитывания влаги, ее теплопроводность увеличивается, а следователь, снижаются теплоизоляционные свойства.

Система водяного обогрева пола, состоит из:

• Водяной насос. Предназначен для принудительной перекачки теплоносителя по системе труб обогрева пола.
• Верхний теплопроводящий слой. Обеспечивает равномерный прогрев поверхности и обеспечивает защиту труб от повреждений.
• Крепежные элементы. Используются для крепления труб к лагам и фиксации изоляционных материалов.
• Трубы. Обеспечивают перенос теплоносителя по всей площади комнаты.
• Гидро и теплоизоляционные материалы. Предотвращают утечки воды, служат для уплотнения резьбовых соединений и уменьшения тепловых потерь.
• «Гребенка» и распределительный узел. Узел, который распределяет теплоноситель по разным контурам теплого пола.

Монтаж теплого пола

Обычно, состоит из этапов:

Демонтаж старой стяжки.

• Выравнивание пола.
• По периметру пола закрепляется демпферная лента.

• Во избежание тепловых потерь основание пола утепляется.
• Сверху утеплителя укладывается армирующая сетка, к которой в последующем можно закрепить трубу теплого пола (вместо крепежных полос и клипс).

Производиться расчет диаметра труб, и выбирается схема их расположения.

Для максимального комфорта, можно включить в систему регулируемые клапана, управляемые терморегулятором, что позволит поддерживать температуру установленную пользователем.

• Система заливается стяжкой или монтируется прямо под половое покрытие (доски).
• На одной из стен, рядом с котлом, монтируется распределительный щиток с насосом и гребенками.

Рейтинг труб для водяного теплого пола

Устройство водяного теплого пола – дело кропотливое требующее определенных знаний и навыков. Правильно смонтированная напольная система отличается большой надежностью, экономичностью и «добросовестно» обогревает дом или квартиру в течении нескольких десятков лет. Продолжительность срока службы напольной системы во многом зависит от высокого качества трубного комплекта, которую могут предоставить только известные производители с доброй репутацией.

Рейтинг известных производителей труб для устройства водяного пола:

1. Первое место принадлежит признанному лидеру продукции для отопления и водопровода – торговой марке «Uponor» Финляндия. Продукция фирмы славится качеством, проверенным многолетней практикой и исключительной простотой монтажа.
2. Второе место занимаю известные бренды немецкие «Wieland», « Rehau», «Aquatherm». Фирма Виланд –известный производитель труб из чистой меди, которые характеризуются лучшим качеством, эффективностью и долговечностью. По отзывам покупателей фирма «Rehau» изготавливает самые лучшие в мире трубы из сшитого полиэтилена с кислородной защитой, гарантирующей срок эксплуатации от 50 до 100 лет. Предприятие Акватерм специализируется на выпуске продукции высокого качества из полиэтилена повышенной термостойкости и полибутена. Фирма дает гарантию на 10 лет на свою продукцию, хотя по факту теплые полы из этой продукции безотказно служат в течении полувека.
3. Третье принадлежит итальянской фирме «Prandelli». О продукции этого известного европейского бренда можно услышать отзывы «Дорого, зато надежно». Производитель Пранделли выпускает единственные в мире двухслойные полиэтиленовые трубы «Prandelli Multyrama» с внутренней тонкой алюминиевой трубкой толщиной 0,2 мм. Продукция высоко оценивается специалистами за высокую устойчивость к кислородным окислителям, алюмелевая прослойка служит отличным компенсатором температурного расширения и препятствует проникновению кислорода в горячий теплоноситель.
4. На четвертом месте находится фирма «Henco» Бельгия – европейский производитель многослойных металлопластиковых изделий. Продукция выполнена из сваренной встык алюминиевой трубы с тонкими стенками от 0,4 до 1,2 мм. Внешняя и внутренняя оболочка выполнена из полиэтилена PE-Xc.
5. На пятом место находится известный в Европе производитель из Чехии «Wavin Ekoplastik» с хорошим соотношением цены и качества. Для напольных систем обогрева фирма выпускает полипропиленовые трубы PP-RCТ из полипропилена 4 поколения, характеризующего высокой прочностью и термостойкостью с увеличенной температурой плавления до 170 градусов. Из изделий этого класса можно создавать необходимую конфигурацию напольного контура. Минимальная толщина стенок положительно влияет на пропускную способность системы
6. Шестой место занимаю линейка отечественных заводов-изготовителей «Neptun», «Sanext», «Valtec», выпускающим продукцию европейского качества. Российская фирма ССТ (бренд Нептун) обладает уникальным производством по выпуску гофрированным стальных труб из нержавейки. Фирма выпускает полный комплект для теплых полов и предоставляет на свою продукцию «вечную» гарантию. Фирма Sanext специализируется на выпуске полимерных труб из сшитого полиэтилена PE-Xa. Производственные мощности фирмы Вальтек расположены в Италии, на которых выпускается металлополимерные трубы из высокопрочного полиэтилена PE-RT.

На заметку: Продукция российских фирм ни в чем не уступает зарубежным конкурентам и выгодно отличается от западных заводов-изготовителей доступной ценой.

Как производится расчет длины трубы

Традиционно при расчетах принимают, что 5 м трубы достаточно для отопления 1 м² пола (см. табличку выше). Номинальное расстояние при этом будет равно 200 мм. Исходя из этого соотношения можно рассчитать номинальную протяженность всего трубопровода: умножить полную площадь комнаты на 5 и округлить в большую сторону.

Для угловых комнат с одним окном лучше увеличить эту длину на 20% (на 1,2), с двумя окнами – на 30% (на 1,3). Для северных районов Российской Федерации необходимо умножить получившуюся длину еще на 20% (на 1,2).

Например, для угловой комнаты площадью 20 м² с двумя окнами и в холодном регионе России протяженность трубопровода будет:

В данном расчете используется полная площадь комнаты без вычета площади крупных предметов мебели. Так делается потому, что воздух над диванами (и даже шкафами) также необходимо отапливать, часть тепла расходуется на нагрев самой мебели. Если рассчитать по уменьшенной площади, в комнате будет прохладно, а в маленькой заставленной мебелью комнате может быть попросту холодно.

Определение максимальной длины одного контура

Максимальная длина одного контура ни при каких условиях не должна превышать 100 м – иначе насос просто не продавит теплоноситель в контур. Да и стометровый контур лучше разделить на два – отопление улучшится, а при избыточном нагреве всегда можно отрегулировать нагрев каждого контура при помощи трехходового клапана в коллекторном узле.

Плюсы и минусы водяного пола

Известно, что внутрипольный подогрев бывает двух типов:

• электрический;
• водяной.

На самом деле, эксперты считают электрические «теплые полы» более удобными как в монтировании, так и в использовании, чем водяные. Для них требуется кабель, которым легче манипулировать, чем трубами: он легко сгибается, можно придать ему новую форму и захватить большую площадь и т.д.

Электрические теплые полы не требуют вмешательств в водопровод, коллектор и он не сможет дать утечку воды, которая при этом уничтожит поверхности полов или затопит квартиры снизу. Но даже и эти риски и явные недостатки не мешают водяным полам быть более востребованным, чем электрическим.

Удивление развеется,если вспомнить тот факт, что электричество в нашей стране — самый дорогой коммунальный ресурс, стоимость которого постоянно возрастает. Чтобы поставить водяной пол, энергогенератором уже будет газовый котел, который обеспечит тепло и экономию бюджета.

Более того, если теплый водяной пол устраивается в городской многоэтажке и при монтаже ее подключается к централизованному отоплению, то в таком случае его эксплуатация и вовсе окажется без дополнительных трат. Единственный минус — об этом может узнать служба ЖКХ и соседи, которым станет поступать меньше тепла.

Те. кто хочет провести водяной подогрев, должны учесть следующее: суммарная толщина конструкции этого удобства по сравнению с электрическим, будет очень серьезной, составляя примерно 150 мм. Эта информация будет полезна для монтажников квартир, в которых низкие потолки: им будет нужно отказаться от водяного пола.

Альтернативные способы устройства водяного пола

Существуют и значительно менее трудоемкие способы монтажа водяного теплого пола, но и стоимость их значительно выше. Расчет трубы для теплого пола такой конструкции производится точно так же, как под бетонную стяжку.

Полистирольная настильная система

Эта система отлично подойдет в случаях, когда нельзя увеличивать нагрузку на несущие конструкции здания. Незаменима полистирольная система и в помещениях с низкими потолками. Она состоит их полистирольных пластин с уже готовыми пазами под прокладку труб, самих труб и алюминиевых пластин, обеспечивающих равномерное распределение тепла.

Между таким теплым полом и чистовым покрытием рекомендуется укладывать вспененный полиэтилен (под ламинат или паркет) или ГВЛ (под керамическую плитку)

Деревянная модульная система

Еще один способ укладки труб, не предусматривающий «мокрого» процесса – деревянная модульная система. Она изготовлена из ДСП с уже готовыми пазами под прокладку труб. Такая система идеально подойдет для деревянных домов. Достаточно уложить между лаг теплоизоляцию и закрепить деревянные модули как обычное листовое напольное покрытие. Единственным условием является расстояние между лагами не более 60 см, а если вы планируете чистовой пол из керамической плитки – 30 см.

Можно ли стыковать трубы друг с другом?

Если укладывается водяной пол из медных труб в стяжку, то придётся произвести стыковку труб друг с другом. Это сделает конструкцию надёжней и долговечней. При монтаже полипропиленовых изделий, соединение осуществляется при помощи пайки, а в случаи с полиэтиленовым контуром, стыковка делается сваркой термостойкой муфты.

Труднее дело обстоит при соединении фитингами труб РЕ-Х и PE-RT. Установка пресс-фитингов допустима, но нежелательна, так как возможна протечка. А вот, для подсоединения трубопровода к коллекторному узлу без пресс-фитингов не обойтись.

Лучше брать для тёплого пола гибкий трубопровод, одним цельным куском. Это надёжнее и практичнее, так как при протечке, ремонт нижнего этажа обойдётся дороже.

Тёплый пол — современная система отопления, которая при правильном выборе материала, и точности вычислений расстояния для укладки петель, способна создать идеальный микроклимат в доме.

Видео материалы

Труба для теплого пола. Правила укладки.

Watch this video on YouTube

Как не ошибиться с длиной трубы теплого пола

Watch this video on YouTube

Преимущества металлопластика для тёплого пола

Приемлемый коэффициент расширения. То есть при нагреве, трубы не слишком увеличиваются.Алюминиевый слой делает трубу и прочной и эластичной.

Отличное качество, если учесть, что трубу просто вливают в бетонную плиту.Трубы можно гнуть, при этом они сохраняют свою форму – это очень удобно для тёплого пола. Змейку можно согнуть из единого куска, не прибегая к стыковкам, которые являются слабым местом системы.Температура, при которой труба способна стабильно работать + 95 °C, что может быть маловато для обычного отопления, но вполне достаточно для системы тёплый пол. Её как правило разогревают до 28 – 36 °C.Рабочее давление 10 бар, при том, что в среднестатистической домашней системе, 1,5 – 5 бар.

Укладка труб из металлопластика

Клей используется термостойкий, он обеспечивает надёжное сцепление разнородных материалов, они не расслаиваются.

Соединять трубу удобно – можно обойтись без специального оборудования. Нужно просто подобрать в магазинах переходники, фитинги и муфты для всех мест стыковки.

Схемы укладки водяного контура

Схематически укладка труб для обустройства жидкостного контура может быть выполнена одним из следующих способов:

• змеевик;
• двойной змеевик;
• улитка.

Змеевик. Метод укладки такого контура является наиболее простым и выполняется петлями. Этот вариант будет оптимальным для комнаты, разделенной на различные по назначению зоны, для которых будет удобно применять разные температурные режимы.

Монтаж первой петли осуществляется по периметру комнаты, затем одинарную змейку пускают внутри. Таким образом, в одной половине комнаты будет циркулировать максимально прогретый теплоноситель, в другой – остывший, соответственно и температура будет разной.

Витки змеевика можно располагать равномерно, однако сгибы водяных контуров в таком случае будут иметь сильные заломы.

Змеевидный метод размещения труб идеально подходит для помещений, имеющих незначительные теплопотери. Их применяют не только для квартир и частных домов, но и для объектов промышленности, где есть необходимость отапливать круглый год

Двойной змеевик. В этом случае подающие и обратные контуры расположены друг возле друга по всей комнате.

Угловой змеевик. Он используется исключительно для угловых комнат, где две внешние стены.

К достоинствам змеевидной формы относятся несложная планировка и монтаж. К недостаткам: перепады температурных режимов в одном помещении, изгибы труб довольно резкие, поэтому нельзя применять малый шаг – это может вызвать излом трубы.

При укладке контура в краевых зонах помещения (области пола, где расположены внешние стены, окна, двери), шаг должен быть меньшим в сравнении с остальными витками – 100-150 мм

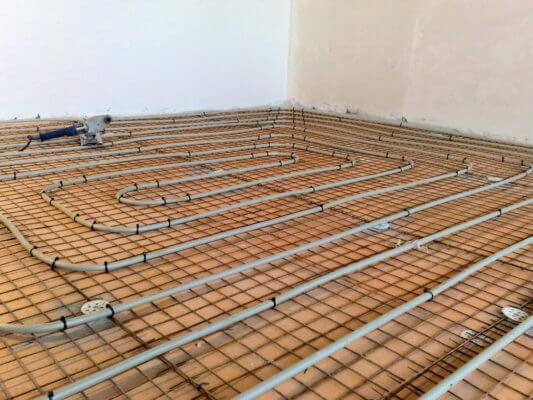

Улитка. Применяя такую схему расположения, подающие и обратные трубы монтируют по всей комнате. Они размещаются параллельно друг другу и устанавливаются, начиная от периметра стен и двигаясь в центр комнаты.

Подающая линия в середине помещения заканчивается петлей. Далее параллельно ей производится установка обратной линии, что прокладывается от центра комнаты и по ее периметру, двигаясь к коллектору.

Наличие в помещении внешней стены может обуславливать двойную укладку труб вдоль нее.

Вследствие чередования двух магистралей при укладке методом улитки, колебание температурного режима в подающей и обратной линии может составлять до 10 °C

К достоинствам этого способа относятся: равномерный прогрев комнаты, из-за плавных сгибов система обладает небольшим гидравлическим сопротивлением, а экономия расходного материала может достигать 15% в сравнении со змеевидным методом. Однако минусы также присутствуют – сложное проектирование и монтаж.

Сшитый полиэтилен

Благодаря современным технологиям, такой, казалось бы, непрочный материал как полиэтилен, удалось сделать пригодным для производства труб. В обычном полиэтилене молекулы углеводорода никак не связаны между собой, а вот в новом материале (PEX, или сшитом полиэтилене) углеводородные молекулы соединены посредством взаимодействия атомов водорода и углерода. Дополнительная обработка под высоким давлением делает материал еще более прочным

Производство сшитой трубы для теплого пола получило распространение лишь недавно, хотя сама технология была разработана примерно 40 лет назад. Новый материал обладает характеристиками, которые не присущи его предшественнику. В частности, сшитый пропилен для теплого пола отличается высокой механической прочностью, то есть не боится царапин и не истирается, устойчив к температурным колебаниям. Главным образом, на свойствах материала сказывается техника и степень его сшивания.

Определяясь, какой сшитый полиэтилен выбрать для теплого пола, стоит обратить внимание на материал со степенью сшивки 65-80 %. Данный показатель будет влиять на прочность и долговечность изделий, но вместе с тем, вырастет и их цена

Правда, излишние расходы на этапе монтажа в дальнейшем окупятся из-за надежности и долгого срока эксплуатации труб.

При малой степени сшивки полиэтилен быстро утратит свои исходные качества, потрескается под влиянием внешних факторов и потребует замены. Однако не менее значимым является способ создания молекулярных связей.

Различают 4 типа сшивки:

• пероксидный;
• силановый;
• азотный;
• радиационный.

Выбирая, из какой трубы делать теплый пол, присмотритесь к ее маркировке. Наиболее качественным является PEX-a, хотя он и самый дорогостоящий. А вот повышенным спросом пользуются трубы с маркировкой PEX-b, сшитые силановым методом. У них относительно невысокая цена наряду с хорошими эксплуатационными свойствами.

У данного материала есть еще и другие достоинства, в частности:

• Возможность полноценно работать при температурах от 0 ℃ до 95 ℃.
• Сшитый полиэтилен начинает плавиться только при температуре в 150 ℃, а горит он при 400 ℃, поэтому с успехом может использоваться в системах теплого пола.
• Трубам из сшитого полиэтилена присуща так называемая «молекулярная память», то есть после повышения температуры материала любые возможные деформации разглаживаются, а сами изделия принимают исходную форму.
• Хорошая устойчивость изделий из сшитого полиэтилена к перепадам давления в системах отопления является еще одним аргументом в их пользу в момент принятия решения, какую трубу взять для теплого пола. В зависимости от характеристик такие трубы могут поддерживать давление в 4-10 атмосфер.
• PEX-трубы отличаются хорошей пластичностью, поэтому даже при многократном изгибе в одном и том же месте они не ломаются.
• Сшитый полиэтилен является биологически и химически устойчивым. Это значит, что на внутренней поверхности труб не размножаются бактерии и грибок, а сам материал не вступает в реакцию с агрессивной средой и не поддается коррозии.
• Химический состав сшитого полиэтилена абсолютно безопасен. Он не выделяет токсинов, а в момент горения распадается на углекислый газ и воду.

Рекомендуемые температуры эксплуатации труб из сшитого полиэтилена составляют 0-95 ℃, но на краткое время диапазон может расширяться до -50 – +150 ℃, причем материал не лопнет и останется прочным. Однако такие повышенные нагрузки приводят к сокращению срока службы материала.

Некоторые пользователи путают термостойкие полиэтиленовые трубы с изделиями из PEX. Это некорректно. Действительно, термостойкий полиэтилен способен функционировать при высоких температурных значениях, однако по всем остальным качествам он сильно отстает от сшитого. Трубы PEX способны сопротивляться агрессивным внешним факторам намного дольше, но и цена на них выше. А их монтаж не нуждается в сложном оборудовании и доступен каждому потребителю.

Итак, если вы сомневаетесь, какие трубы нужны для теплого пола, можете смело остановиться на изделиях из сшитого полиэтилена. Более того, их характеристики позволяют применять такие трубы даже для радиаторного отопления и горячего водоснабжения. Единственное ограничение – минимизировать воздействие на материал прямых солнечных лучей, хотя для теплого пола оно не актуально.

Чтобы не повредить внешний антидиффузный слой на трубах, их транспортировку и монтаж следует выполнять очень осторожно. Нарушение целостности защитного покрытия приведет к снижению долговечности трубы из-за попадания кислорода в структуру материала.

Особенности полиэтилена низкого давления

Из полиэтилена низкого давления ( ПНД или HDPE ) изготавливаются трубопроводы 2х видов:

1. Напорные ( для газо- и водоснабжения).
2. Безнапорные ( для системы канализации).

Металлические изделия уступают место трубам из полиэтилена в силу его особенностей:

• непрозрачен в толстом слое;
• не разрушается биологическими микроорганизмами;
• устойчив к воздействию ( до +60оС) водных растворов солей, кислот и щелочей;
• прочный;
• эластичный ( хорошо гнется, устойчив к растяжению и сжатию);
• не поддается коррозии;
• долговечный ( от 50 до 80 лет в эксплуатации);
• маленький вес.

Трубы из ПНД:

• практически не засоряются;
• легко монтируются;
• дешевле металлических.

Радиус изгиба

В основном, трубу сгибают на стандартные углы 90о, 60о, 45о,30о, но по необходимости можно задать любой радиус изгиба трубы ПНД, не превышающий 90о.

Температура плавления

При температуре +80оС полиэтилен низкого давления размягчается, а температура плавления его: от +130о С до +137о С. Именно при такой температуре производятся трубы ПНД.

Правила расчета и варианты укладки

Прежде чем изучать, как уложить трубы для теплого пола, соединять отдельные элементы трубопровода, нужно научиться рассчитывать метраж трубок. Для этого необходимо учитывать некоторые правила:

Для расчета количества отдельных элементов конструкции нужно учитывать шаг между спиралями. Если между отдельными витками 10 см, для выполнения монтажа понадобится около 10 метров трубок. Если расстояние 30 см — необходимо подготовить 3,4 метра. При этом расход не изменяется зависимо от выбранного способа укладки конструкции. Максимальное количество метров расходного материала на один водяной контур отопления не должно превышать 70. Для обогрева больших помещений нужно монтировать несколько отопительных контуров

Важно учитывать расположение мебели. Если она будет длительное время стоят на одном месте без перемещения, систему под ней можно не монтировать

Минимальное расстояние от крайних элементов трубопровода до стен, межкомнатных перегородок — 20 см.

Для равномерного прогрева помещения площадью 20 м2 понадобится около 55 м трубок. После расчета нужно выбрать способ укладки конструкции.

Змейка

Особенности монтажа труб по схеме змейка:

1. Для эффективного отопления, достижения равномерного прогрева без холодных зон лучше сделать два отопительных контура.
2. Облегчить монтаж помогут специальные маты с выемками под трубки.
3. Нужно использовать специальные крепежные элементы, которые не зажимают отдельные элементы трубопровода. При нагревании стенки деталей изменяются в размерах.

Актуально применять способ укладки нагревающегося основания змейкой в тех местах, где невозможно применить технологию улитки.

Улитка

Укладка труб теплого пола улиткой считается более эффективной для прогрева больших помещений. Главное рассчитать шаг между отдельными витками конструкции, чтобы не появлялось холодных зон. Укладка труб теплого пола происходит по закручивающейся спирали. При этом между витками горячей воды должны быть расположены контуры обратки. Благодаря такой конструкции, поверхности основания не перегреваются. Оптимальное расстояние между витками — 10 см.

Комбинированный способ

Если помещение большое раскладку труб водяного теплого пола можно комбинировать. Для этого выполняется два витка улитки, 3–4 ряда змейки. Эффективнее всего расположить полосы змейки по краям комнаты, в центральную часть выложить в форме улитки.

Как производятся трубы для теплого пола

Прочность сшитого полиэтилена объясняется особенной технологией его изготовления, благодаря чему создается трехмерная молекулярная сетка.

Для этого используются следующие методы:

• Нагревание полиэтилена вместе с пероксидом (РЕХ-а).
• Воздействие влаги и имплантированного силама, совместно с катализатором (РЕХ-в).
• Бомбардировка электронами (РЕХ-с).
• Применение азота (это вариант используется очень редко).

В итоге удается сообщить полиэтилену такие характеристики, которые делают его одним из наиболее подходящих материалов для изготовления труб водяного теплого пола.

Тестирование водяного пола

Перед заливкой пола необходимо обязательно протестировать его в условиях повышенного давления и температуры, для чего используется следующая технология:

• Система полностью заполняется теплоносителем;
• Давление в контуре доводится до 5 бар;
• Поскольку давление будет постепенно падать до 2-3 бар, предыдущую операцию нужно будет повторить несколько раз;
• В процессе нагнетания давления нужно осмотреть все трубопроводы и соединения на предмет протечек;
• Давление устанавливается на уровне около 1,5-2 бар (рабочее давление), после чего система оставляется в таком состоянии на сутки;
• Если давление за сутки не упало, то нужно установить максимальную рабочую температуру и подождать, пока теплоноситель пройдет по всем контурам;
• Если на каждом участке системы в течение суток удерживается схожая температура, то система работает нормально.

После проверки, которая подтвердила работоспособность системы, остается лишь залить финишную стяжку.
