Тёплый пол в ванной: как сделать самостоятельно, инструкция

Выбор теплого пола для ванной

Специалисты и профессионалы с опытом монтажа теплых полов однозначно рекомендует на электрические полы для ванных комнат. Водяной трубопровод считается системой отопления дома, пленка в полу не может быть смонтирована под плитку или внутрь бетонной стяжки.

Сделать контур из греющего кабеля можно по-разному, но он должен быть исключительно экранированным. Такой кабель поставляется рулонами или в виде матов. Маты отличаются возможностью укладки плитки поверх теплого пола, а рулонный нуждается в стяжке из бетона.

https://youtube.com/watch?v=hP1V0Q7iybg

Теплый пол водяной

Самым экономным, эффективным и безопасным вариантом создания автономного нагрева принято считать теплый пол в ванной водяной, представляющий собой систему, помещенную в стяжку и состоящую из трубок (металлопластиковых или пластиковых), по которым передвигается горячий теплоноситель.

Контроль над температурным режимом осуществляется благодаря наличию такого устройства как термостат. Циркуляция теплоносителя производится при помощи входящих в систему специальных насосов.

В коллекторном шкафу находится две трубы, одна из которых (подающая) заполняется теплой водой, поступающей от источника нагрева в систему обогрева. В функциональное назначение другой трубы (возвратной) входит сбор остывающего теплоносителя и подача его обратно в нагревательный прибор.

Обычно потребители для этой цели используют газовый котел, в котором жидкость становится горячей и потом вновь транспортируется в подающую трубу. Как уже говорилось, давление в системе, а значит, непрерывное движение теплоносителя обеспечивает специальный насос.

Водяной пол с подогревом в ванной обладает рядом значительных преимуществ, если сравнить его с электрической системой обогрева:

• экономится электроэнергия, цена на которую имеет тенденцию к повышению;
• нет электромагнитного поля и соответственно, излучения.

Основными недостатками, которые имеет водяной пол, это сложный монтаж и специфика подключения. Дело в том, что в частном домовладении или в квартире, где установлено индивидуальное отопление, проблем с подсоединением к источнику с горячим теплоносителем возникнуть не должно.

А вот что касается квартир с централизованным горячим водоснабжением, то в давно построенных домах запрещено подключать к отопительной конструкции водяной пол. Кроме этого в ванных комнатах таких зданий не предусмотрен обогрев помещения. Подключение допустимо лишь к трубе с горячей водой. Но подобные действия связаны с перепланировкой, а для этого в соответствующих инстанциях нужно получить разрешение. Но, скажем прямо, теплый пол от отопления в квартире все же делают, у многих это получается достаточно качественно сделать.

Инфракрасные теплые полы

Самостоятельная укладка теплого пола в ванной станет проще, если остановить свой выбор на пленочных инфракрасных системах. Они появились не так давно, но сегодня их все чаще выбирают владельцы городских квартир и коттеджей. Особенностью инфракрасных полов является выделение тепла в результате прохождения электротока через специальные элементы. Инфракрасные лучи быстро и мягко нагревают керамику, при этом затрачивается минимальное количество электроэнергии

Уложенный инфракрасный теплый пол в ванной комнате никак не повлияет на высоту помещения. Его монтируют в бетонную стяжку, пленка имеет небольшую толщину и благодаря этому высота стяжки остается практически неизменной.

Среди основных преимуществ инфракрасного пола следует выделить:

• возможность частичного нагрева поверхности;
• безопасное использование в деревянном доме;
• не сушат воздух в помещениях;
• доступная стоимость комплекта необходимого оборудования;
• высокий уровень инерционности нагрева;
• высокий КПД оборудования обеспечивает минимальные затраты на электроэнергию;
• возможность быстрого демонтажа и установки оборудования на новом месте.

Несмотря на большое количество плюсов, есть у инфракрасной системы и свои минусы. Основными среди них являются:

• зависимость от электрического тока;
• запрет на установку мебели над элементами инфракрасного пола;
• необходимость изоляции электропроводки, идущей к пленке.

ИК-системы сделают пол теплым, воздух в помещении останется комфортным, так как его влажность не опустится ниже положенной величины.

Устройство водяного теплого пола

Можно выделить три разновидности водяного пола:

1. Теплый пол под бетонной стяжкой, смотрите схему ниже.
2. Настильный водяной пол без стяжки в доме, с использованием паркета, плитки или линолеума. Эти покрытия укладываются на алюминиевые пласты через специальную прокладку из картона или полиэтилена.
3. Деревянный водяной пол, где основой является старый пол из деревянных перекрытий. По отзывам это самый оптимальный вариант.

Если рассматривать вкратце, то водяной пол формируется из теплоизоляции, металлопластиковых труб, крепежа, коллекторов с фитингами для подключения к системе отопления и для осуществления работы насоса для циркуляции воды в системе.

Помимо этого, если система монтируется в ванной комнате, нужно заранее сделать гидроизоляцию.

Стоит рассчитывать на то, что по окончании всех работ, пол поднимется примерно на 6-7 сантиметров.

Несколько слов о котле

Котлы могут быть любого типа, но с условием работы на низких температурах

Какой котел нужен для системы теплых водяных полов? — В принципе подойдет любой котел, но стоит оговориться о некоторых нюансах.

Нужно выбирать такой котел, который способен работать на достаточно низких температурах: 30-40о C. Обусловлено это простой причиной — при высоких температурах работы нагревательного котла, пол становится слишком горячим, чтобы комфортно по нему ходить

Поэтому при выборе стоит обратить внимание именно на параметр диапазона рабочих температур

В целом подойдут для нашей системы классические газовые котлы, двухконтурные, дровяные\угольные, электрически и т.д. Проще всего будет с газовыми котлами, имеющими современную электронную начинку, которая будет поддерживать работу всей системы и температуру автоматически.

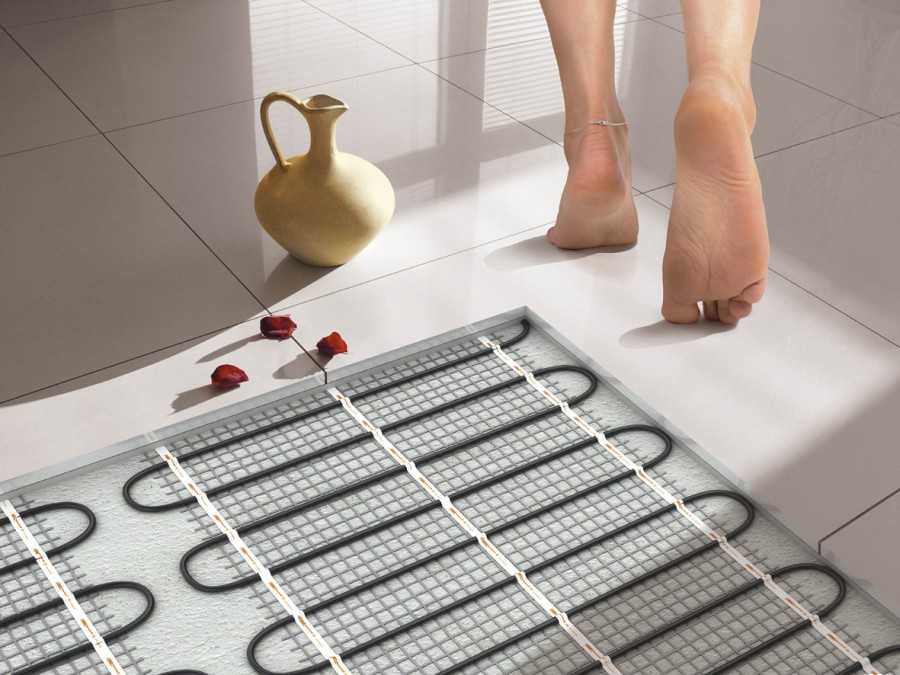

Фиксация нагревательных кабелей или матов

После полной подготовки поверхности можно приступать к укладке и закреплению кабеля или нагревательных матов и непосредственному решению вопроса, как стелить теплый пол под плитку.

Крепить кабель можно с помощью монтажной ленты и специальных пластиковых хомутов. Использование этих элементов позволяет быстрее и проще выполнить фиксацию нагревательного кабеля. В процессе укладки необходимо выдерживать одинаковое расстояние между витками, в противном случае пол будет нагреваться неравномерно.

В нагревательных матах между витками выдержан определенный шаг, поэтому их монтаж осуществляется намного проще и быстрее. Достаточно лишь расположить материал согласно составленной схеме и правильно выполнить подключение к термостату.

После фиксации нагревательного элемента на полу необходимо протестировать работу системы и измерить сопротивление с помощью мультимера. Полученные показания должны соответствовать тем, что были зафиксированы перед укладкой материала.

Структура системы

Подобное устройство состоит из нескольких основных слоев, таких как:

1. Трубы.
2. Фольгированный слой, который выполняет функцию отражателя. В качестве настила используются специальные пластины с каналами для труб.
3. Подложка, представляющая собой слой гидроизоляционного материала. Его установка производится непосредственно на грунт, подготовленный под стяжку. Для этого используется полиэтилен или рубероид. Если теплый пол в ванной под плитку укладывается без стяжки, то необходимо использовать гидроизоляционную мембрану.
4. Укладка теплого пола водяного под плитку требует наличия сплошного основания. Если использование стяжки не предусматривается, то вместо нее используется гипсокартон или влагостойкая фанера. ГКЛ, как и натуральное дерево обладает высокими теплоизоляционными показателями.
5. Слой утеплителя. Рекомендуется использовать маты из качественного пенополистирола или базальтовую вату. В случае течи очень быстро намокает и теряет свои первоначальные свойства.

Структура

От предполагаемой толщины конструкции монтаж теплого пола может осуществляться несколькими способами. Этот показатель будет зависеть от наличия фанеры или стяжки, габаритов труб и толщины используемого утеплителя. Минимальная толщина укладываемой стяжки составляет порядка трех сантиметров. В зависимости от места установки будет зависеть и толщина утеплителя.

Из чего состоит система:

1. Котел. Один из самых бюджетных считается электрический, так как стоит несколько дороже. При этом самым экономически выгодным является использование газового оборудования. При выборе котла рекомендуется отдать предпочтение моделям, в которых топка полностью закрыта. Это поможет избежать попадания продуктов остаточного сгорания в жилые помещения. Вместо котла можно использовать имеющуюся дровяную печь.
2. Коллектор. Технология укладки может подразумевать использование этого элемента при условии, что система является основным способом подогрева помещений. Один контур пола может прогреть не более 40 м площади. Для этого понадобится порядка 100 м трубы. В среднем в одном доме находится больше одного контура, каждый из которых необходимо подключить к коллектору, который позволит управлять ними по отдельности. Он состоит их нескольких гребенок, для обратных и подающих труб. В него врезаются другие элементы контроля, такие как регулировочные краны, клапаны, терморегулятор и манометр. Вся конструкция с легкостью помещается в небольшую нишу или шкаф, установленный на стене. От каждого контура проводится по несколько труб.
3. Система насосов. Их кладут для того, чтобы обеспечить напольное покрытие необходимой воздушной циркуляцией. Ведь длина труб огромная, и никакого уклона для стоков нет. Он должен находиться между коллектором и котлом. При этом не стоит забывать и о фильтре, который бы очищал воду.
4. Монтаж теплого водяного пола под плитку. Конструкция зачастую состоит из полипропиленовых или металлопластиковых труб, чье сечение не превышает 2 см. Она укладывается спиралью по всему периметру комнаты в виде витков. Дойдя до середины помещения, разворачивается в обратную сторону и укладывается обратка.

Схема устройств

Критерии выбора напольного отопления

Есть несколько параметров, на которые следует ориентироваться при выборе системы теплого пола для ванной:

Тип здания. Для частного дома или квартиры с автономным обогревом можно выбрать водяную конструкцию. А вот для квартиры с централизованным отоплением больше подойдет электрическая система – кабельная или инфракрасная.
Расположение помещения. Если квартира в многоэтажном доме расположена не на первом этаже, слишком велик риск затопления соседей, поэтому водяную конструкцию устанавливать крайне нежелательно.
Назначение. Если напольное отопление устанавливают только в ванной, то проще смонтировать нагревательные маты, чем уложить трубы водяного пола.
Вид напольного покрытия

Важно учитывать ограничения отопительных систем и их совместимость с разными типами чистовых покрытий.
Сложность монтажа. Если владелец помещения планирует выполнить работы своими руками, лучше остановиться на том варианте, который окажется самым простым в монтаже.
Стоимость системы

Прежде чем сделать окончательный выбор, необходимо тщательно просчитать количество и стоимость материалов. В этом могут помочь специальные онлайн-калькуляторы, которые есть на некоторых сайтах.
Экономичность. Отопление должно быть недорогим – это аксиома. Следует сравнить достоинства, недостатки и стоимость эксплуатации систем различных типов.

При выборе между водяной и электрической системами следует учитывать и состояние электропроводки. Если есть риск, что она не справится с повышенными нагрузками, лучше выбрать водяной пол

Предлагаем прислушаться к мнению специалиста, чтобы было проще определиться с конструкцией:

Это интересно: Как прибить пластиковый плинтус

Пол обогреваемый электричеством

Во многих случаях электрический теплый пол имеет больше преимуществ в сравнении с водяным:

• отсутствует зависимость от основного источника. При необходимости подогреть пол в ванной, включать котел не нужно.
• не требуется усиленная стяжка, достаточно небольшого слоя около 30 мм.
• количество комплектующих значительно меньше, что экономит место (в качестве дополнения может понадобиться терморегулятор).
• проектные расчеты и устройство намного проще и менее затратны по времени.
• широкий диапазон настройки системы и регулировки температуры.
• при повреждении вода не просочиться в фундамент и не зальет соседей.

• обеспечение обогревом в любой момент времени, что приемлемо для квартир в многоэтажках,
• при перебоях в электросети или при отключении система не заморозиться,
• минимально уменьшает высоту помещения,
• обогревательная мощность одинакова по всей площади,
• простота содержания и обслуживания.

Виды плитки, особенности укладки

Выбирая плитку для тёплого пола, нужно рассматривать модели, которые рекомендованы именно для соседства с отопительными системами. Они более прочные и износоустойчивые.

При нагревании, данная плитка хорошо хранит тепло, и отдаёт его медленно, это позволяет создавать комфортные условия, и экономить электричество.

При выборе размера и цветовой гаммы, надо отталкиваться от своих пожеланий. Для ванной всегда выигрышными являются все оттенки воды — голубого, синего или белого.

При укладке плитки на кабельные тонкие маты используется специальный клей, рекомендовано отдавать предпочтение известным маркам.

Процесс монтажа керамики на тёплый пол не отличается от укладки на обычную поверхность. Размечается поверхность, где будет укладываться плитка. В центре размещается целое изделие, по краям резанное. Начинается укладка от дальнего угла двери. Клей наносится шпателем на бетонную стяжку или нагревательные элементы (при использовании мат), его слой над устройством не более 0,5 см.

Плитка аккуратно придавливается к раствору, а по её углам размещаются крестики из пластика, они необходимы для обеспечения ровности швов.

Когда клей засохнет, через 24 часа, крестики вынимаются, а швы затираются. После этого, требуется ещё несколько дней для полного его высыхания, толь тогда можно включать обогрев.

Пошаговый монтаж инфракрасного пола

Инфракрасный пол также можно отнести к разновидности электрического теплого пола, только более модифицированной, поскольку нагрев в этом случае происходит за счет пленки с карбоновой пастой в составе, подогреваемой по обеим сторонам медными проводниками. Во избежание подгорания контакты имеют серебряное напыление.

Перед укладкой произведите замеры, учитывая месторасположение мебели в ванной и отступы от стен и углов – греть эти участки нет смысла. Мощность электрических матов зависит от размеров площади, требующей обогрева. Так, для комнаты в 20 м² подойдет пол мощностью 220 В, а для более просторной ванной нужна меньшая мощность. На самом деле, надо лишь правильно сделать замеры, а продавец-консультант при покупке инфракрасного пола сам поберет подходящий вариант.

Как сделать теплый пол в ванной:

1. Подготовьте основание, тщательно выровняв и очистив его. Если пол не имеет ярко выраженных дефектов, но отклонение по горизонтали составляет больше 3 см, необходимо сделать выравнивающую стяжку.
2. Сделайте в стене отверстие для терморегулятора и канавку для кабеля, как в случае с электрическим теплым полом. Лучше сделать это до укладки матов, чтобы потом не мусорить.
3. Обесточьте систему и подведите питание до ближайшей розетки.
4. Уложите на пол теплоизоляционный слой из пенофола фольгированной стороной вверх. Подойдет и неотражающий утеплитель. Очень хорошо зарекомендовала себя пробковая подложка. Единственное требование – толщина теплоизоляции должна составлять не меньше 3 мм. Отрезы утеплителя скрепляйте монтажным скотчем.
5. Начните укладывать инфракрасную пленку медными нагревателями книзу, двигаясь к стене с терморегулятором – это сократит протяженность кабеля. При укладке соблюдайте дистанцию от стены примерно в 10-15 см. Если в ванной присутствует батарея или другой нагревательный элемент, отступ должен быть увеличен до 100 см. Разрезайте пленку при необходимости (на поворотах) только по светлым участкам, расположенным между темными секциями.
6. Укладывайте фрагменты пленки встык, после чего проклеивайте это место скотчем. Выходы, куда будут крепиться провода, не заклеивайте. Закройте концы отрезов пленочной битумной изоляцией, обклеив медные участки с обеих сторон. Прорежьте в утеплителе (пенофоле или пробке) небольшие углубления, чтобы «утопить» в них медные участки.
7. Прикрепите металлические зажимы к незаклеенным медным участкам так, чтобы одной стороной они помещались между пленкой и медным выходом.
8. Подключите к зажимам провода, соединив левые и правые стороны отдельно (параллельное подключение). Для этого будет удобнее купить провода разных цветов, чтобы не запутаться. Счистите на концах изоляцию, скрутите кончик провода и проденьте в отверстие в зажиме, после чего накрепко зажмите плоскогубцами. Напоследок обклейте соединения изолентой.
9. Провода надо пустить по полу к стене и в идеале спрятать под плинтусом. Чтобы максимально безопасно подвести провод к стене и не подвергать его давлению напольного покрытия, вырежьте в утеплителе канавку соответствующей ширины. Утопите в ней провод и заклейте верх канавки так, чтобы изоляционная обшивка провода тоже прилипла к изоленте. Подобным образом поступите с остальными проводами и подведите их к терморегулятору.
10. Установите термодатчик под пленкой ближе к центру второй секции, вырезав под него отверстие в утеплителе и основании, если нужно.
11. Проведите тестовое испытание системы. Если все работает, можно укладывать гидроизоляцию и финишное покрытие. Большим преимуществом инфракрасного пола является то, что он не требует укладки мокрой стяжки – можно вполне обойтись сухой и сэкономить массу времени и сил. Но для инфракрасного теплого пола в ванной комнате разумнее всего использовать наливное покрытие, устойчивое к влажности.

Укладка теплых полов в ванной стоит недешево, зато позволяет раз и навсегда забыть о холоде и дискомфорте. Это отличный способ сделать дом или квартиру более уютным, даже если на улице лютый мороз.

Электрический теплый пол своими руками под ламинат и линолеум

Для этого типа покрытия оптимальным будет использование пленочного теплого пола. При ровном основании (обязательное условие нормальной эксплуатации, если пол кривой, требуется предварительная выравнивающая стяжка) монтаж занимает немного времени, не требует стяжки или других мокрых работ.

Процесс монтажа

Начинается монтаж также с разметки отапливаемой площади (не укладывать под мебель, технику и низко висящие предметы) и установки терморегулятора и датчиком температуры пола. Далее раскатывается теплоизолирующая фольгированная подложка. Так как стяжки нет, ее можно использовать без каких-либо опасений.

Полосы материала раскатываются вплотную друг к другу. Фиксироваться на полу может при помощи двустороннего скотча или сверху пристреливаться скобами из строительного степлера.

Стыки полос проклеиваются скотчем. Причем желательно тоже брать фольгированный — для минимизации потерь тепла.

Далее раскатываем греющую пленку. Она режется по нанесенным на ней линиям на куски нужной длины.

Укладываются полосы пленки вплотную друг к другу или с небольшим зазором, но не внахлест. Перекрытия медных шин допускать нельзя ни в коем случае.

Фиксируются одна к другой при помощи скотча.

Далее можно приступать к электрическому соединению. Схема подключения представлена на фото.

Сначала битумной изоляцией (идет в комплекте или покупается отдельно) закрывают шины в местах разрезов. Берут кусок изоляции, снимают защитное покрытие с одной стороны, прикладывают так, чтобы была полностью закрыта вся поверхность шины, включая контакты. Половину загибают на другую сторону и тщательно прижимают.

Со стороны, близкой к термостату устанавливают контактные зажимы (есть в комплекте, но можно купить отдельно или припаять к медной шине провод). Контакт состоит их двух пластин. Одну заводят на шину, вторую под пленку.

Установленную пластинку обжимают пассатижами. Проверяют прочность установки, слегка подергав контакт.

Берем электрические провода с медными жилами, согласно схемы выше вставляем один или два проводника в зажим при контактной пластине и тоже обжимаем пассатижами. Если есть навыки пайки, лучше соединение пропаять.

Следующих шаг монтажа электрического пленочного пола — изоляция мест соединения проводников. На каждое соединение идет 2 пластины битумной изоляции. Одну укладывают снизу, вторую — сверху. Также следят за тем, чтобы были полностью закрыты шины и контакты.

Отличается также установка датчика температуры теплого пола. Он просто приклеивается к черной (карбоновой) полосе куском скотча.

Чтобы датчик не торчал, в подложке вырезают окошко.

Такие же окошки вырезают под заизолированные контактные пластины и провода. Это необходимо, чтобы ламинат или линолеум лежал ровно, без бугров.

Уложенные провода заклеиваем скотчем.

Проводники подключаем к установленному термостату (монтаж ничем не отличается от описанного выше), тестируем систему, выставив нагрев не больше чем до 30°C. Проверив, все ли полосы нагреваются, нет ли где искры или характерного запаха плавящейся изоляции, теплый под выключают.

Далее порядок действий зависит от используемого типа напольного покрытия. Если это ламинат, можно сразу расстилать подложку и приступать у его укладке. Только подложка должна быть специальной, предназначенной для теплого пола, как и сам ламинат.

Если же укладываться будет линолеум, на пленочный электрический теплый пол раскатывают плотную полиэтиленовую пленку.

Сверху укладывают жесткое основание — фанеру, гипсоволоконные листы. Их крепят на саморезы к полу, только при этом надо следить, чтобы не попасть в шины. А сверху уже можно класть ковролин или линолеум.

Монтаж водяного пола в ванной

Водяной теплый пол в ванной комнате способен обеспечить равномерный обогрев помещения. Этот вид подогрева может быть частью полностью автономной системы отопления. Важный момент водяного теплого пола в ванной состоит в том, что расходы по его установке единовременные. В этом случае экономится энергопотребление, в отличии от электрических полов. Но явный недостаток в том, что подогрев воды происходит от центрального отопления, и после его отключения пол будет холодным. Также в случае повреждения ремонт затруднителен.

Установка водяного теплого пола в ванной комнате под плитку требует определенных навыков и опыта. Используются трубы из металлопластика, которые не подвержены коррозии.

Водяной теплый пол в ванной

Процесс монтажа водяной системы обогрева можно описать вкратце так:

1. Очищаем напольное покрытие до самого основания, чтобы получить ровную поверхность.
2. Укладывается гидроизоляционная пленка.
3. По всему периметру ванной укладывается специальная лента, а сверху на нее – армирующая металлическая сетка.
4. Производим установку труб по заранее разработанной схеме, делая шаг между витками труб около 30 см. Закрепляем трубопровод к арматурной сетке при помощи пластиковых зажимов.
5. Проводится испытания трубопровода, запустив в систему воду. Затем можно приступать к заливке стяжки под плитку.
6. Заливка стяжки из смеси керамзита и цемента. Стяжка должна быть ниже на 7-8 см от окончательного уровня пола.
7. После засыхания стяжки можно укладывать кафель. Пользоваться водяным теплым полом в ванной рекомендуется не ранее чем через неделю послу завершения процесса.

Высота пола увеличится до 10 см, это надо обязательно учитывать.

Схема водяного теплого пола

Теплый пол в ванной укладка утеплителя

Для работ по теплоизоляции самый надежный вариант это пенофол. Это современное слово в теплоизоляции имеет специальный самоклеющийся  слой и покрытие выполненное из фольги с толщиной всего 14 мкм. Одними из лучший его свойств является легкость, тонкость, удобность в работе и при этом отличный уровень теплопроводности – его коэффициент равняется 0,049 Вт/мК.

Реализация этого материала осуществляется в рулонах. Укладывается пенофол так, что бы фольга смотрела вверх. Возникающие при укладке стыки необходимо тщательно проклеить (используйте при этом монтажный скотч). При работе с укладкой пенофола делайте отступы в углах помещения выполняйте отступы от 5 до 10 см от стены.

Укладываем нагревательный кабель

Итак, что бы обустроить теплый пол в ванной мы переходим к следующему шагу – укладке нагревательного кабеля.

Установка электрического теплого пола под плитку осуществляется с использованием специальной монтажной ленты. Эту монтажную ленту следует прикреплять к полу. Подобный вид пола так же обозначают как пленочный. Стоит отметить, что использование пленки в монтаже под плитку не самый эффективный вариант.

В наше время у реализаторов без особого труда можно отыскать полностью готовые, наклеенные на монтажную ленту нагревательные кабели. Их продажа так же осуществляется в виде рулонов в готовых комплектах.

Монтажная лента добавит прочности всей конструкции за счет устранения лишних перегибов и за счет удерживания необходимой дистанции между петлями кабеля.

Может быть вариант, при котором приобретенный вами нагревательный кабель не  будет сразу наклеен на монтажную сетку. В этом случае, приобретаем отдельно монтажную сетку, а укладка нагревательного кабеля будет происходить зигзагами, оставляя при этом промежутки в витках на 20-25 см. Проводить работу с креплением следует монтажным скотчем для теплого пола.

Стяжка

Одним из этапов решения вопроса, как класть теплый пол под плитку, является заливка стяжки. Для приготовления бетонного раствора потребуются материалы, взятые в следующем соотношении:

• Песок – 4 части.
• Цемент – 1 часть.
• Щебень – 5 часть.
• Вода – 0,6 части.

Помимо этого требуется добавление специального пластификатора, который сделает раствор более эластичным. Добавка берется в количестве 1% от массы цемента.

Общая толщина стяжки должна быть не меньше 3 см и не больше 5 см. Залитый раствор оставляют до полного высыхания, для чего чаще всего требуется около месяца. Не допускается преждевременное включение системы.
