Укладка утеплителя
Чтобы производимое греющим кабелем тепло не уходило в нижерасположенные строительные конструкции, под теплый пол необходимо уложить утеплитель.
Сегодня со всех сторон можно слышать рекомендации использовать в этом качестве материал Пенофол, представляющий собой вспененный полиэтилен с покрытием из фольги.
Назвать такие советы иначе как нелепыми нельзя: вспененный полиэтилен является мягким (потому он и поставляется в рулонах) и под нагрузкой от одной только стяжки сплющится до толщины в 1 мм. Кроме того, фольгу, как показали опыты (в Сети можно найти множество видеороликов на эту тему), щелочная среда стяжки «съедает» практически сразу.
Под нагрузку следует укладывать экструдированный пенополистирол. Внешне от гранулированного пенополистирола, который мы в обиходе привыкли называть пенопластом, он отличается отсутствием гранул — структура является однородной. Материал рассчитан на нагрузки до 50 т/кв. м и даже используется в качестве утепляющей подложки дорожных полотен.
Чтобы теплоизоляция была более эффективной, плиты пенополистирола лучше настилать в два слоя с перевязкой швов.
Пенополистирол для теплого пола
Дешевой альтернативой экструдированному пенополистиролу может выступить керамзит. Этот насыпной материал тоже способен выдерживать высокие нагрузки, но коэффициент теплопроводности у него значительно выше «пенополистирольного» (0,1 Вт/м*С против 0,038).
Чтобы не было непосредственного касания греющего кабеля и утеплителя, поверх последнего нужно уложить металлическую сетку. К ней же будем прикручивать кабель, если он выполнен не в виде термомата.
Теплоизоляция пола
Технология подготовки основания включает в себя помимо демонтажных работ и выравнивания, гидро- и теплоизоляцию:
- фиксация демпферной ленты по периметру помещения;
- укладка гидроизолирующих материалов;
- монтаж демпферной ленты между несколькими контурами;
- в качестве теплоизолятора применяются фольгированные материалы и вспененный полиэтилен, а также пенополистирольные плиты.
Очень удобным, но достаточно дорогим способом теплоизоляции является применение специальных утеплителей, имеющих каналы под укладку трубной системы.
На нижних этажах высокой результативностью обладает насыпное утепление, представленное керамзитом и пенополистирольными материалами.
Подготовка к установке теплого пола в ванной
Процесс подготовки включает в себя следующие этапы:
- удаление с поверхности пола мебели и оборудования;
- демонтаж существующего напольного покрытия;
- очистка основания;
- выравнивание (при необходимости);
- прокладка электропроводки и подготовка места для установки терморегулятора.
Чтобы теплый пол «съел» как можно меньше высоты помещения, желательно вместе со старым напольным покрытием сбить и стяжку, добравшись до бетонной плиты.
Если ее поверхность является достаточно ровной, подготовку можно считать завершенной. Если же имеются бугры, наплывы и сбить их зубилом или иным инструментом не удается, необходимо уложить выравнивающую стяжку.
Монтировать нагревательный кабель на неровную поверхность запрещается, так как в дальнейшем под воздействием нагрузки он может быть поврежден.
Если нагреватель имеет большую мощность, подключать его нужно отдельным проводом, прокладываемым от щитка. Для этого, как и для прокладки провода от терморегулятора к нагревательному кабелю, может потребоваться штробление стен, поэтому все эти работы также желательно выполнить на этапе подготовки, чтобы потом не пачкать строительным мусором и пылью новый пол.
Независимо от способа подключения (в розетку или индивидуально), теплый пол должен быть подключен через УЗО. При установке в ванной и других влажных помещениях необходимо использовать УЗО с уставкой тока утечки 10 мА.
Какой же теплый пол выбрать?
Предпочтительный теплый пол в ванной комнате – это водяной. Он относительно простой по монтажу, дешевый по энергозатратам. Это надежная конструкция, которая при правильно подключении работает годами и не испытывать никаких проблем или сложностей.
Пол для ванной, сделанный под свой вкус идеален при эксплуатации, будет отвечать строгим требованиям, которые к нему предъявляются. Какой конкретно тип ТП – решать владельцам, ориентируясь на полученные знания и исходные условия.
Эффект теплого пола в ванной стоит того, чтобы приложить усилий и финансов на стадии обустройства. Единожды пожив в квартире, где полы с подогревом, человек уже не сможет отказаться от них в пользу обычных — настолько привыкаешьк постоянному теплу в ванной комнате. Современные материалы работают на популярность ТП, они подходят на роль финишного покрытия и не боятся нагрева. Теплый пол превосходит по характеристикам выдачи тепла привычный полотенцесушитель.
Теплый пол: незаменимая вещь в каждом доме!
Эксплуатация
Для определения оптимального уровня нагрева пола, и подбора комфортной температуры для себя, можно провести несколько экспериментов с помощью терморегулятора. Поверхность не должна быть чрезмерно горячей, ведь ходить по такому полу будет неприятно.
К сожалению, особенности монтажа тёплых полов в ванной комнате в том, что они укладываются не по всей поверхности. Поэтому, конденсат скапливается в углах и местах соприкосновения сантехники со стенами, создавая оптимальные условия для образования плесени и грибка.
Чтобы предотвратить скапливание воды, рекомендовано использовать осушитель воздуха, такой как «Доктор Сухое». Он эффективен, расположение возможно как вертикальное, так и горизонтальное.
Осушитель — это кабель, который зафиксирован на сетке. Оснащён таймером, поэтому его легко включить после душа, установив время отключения. Он без труда монтируется под плитку.
Какую модель (водяную или электрическую), тёплого пола выбрать для своей ванной комнаты под плитку решать вам. Главное, при монтаже соблюдать технологию укладки. Тогда, он будет дарить вам своё тепло, и вы никогда не ощутите под ногами ледяной кафель.
Особенности подготовки помещения
В связи с тем, что конструкция тяжёлая, с большой протяжённостью труб и соединительных узлов, то монтаж имеет свои технологические особенности.
Вследствие чего нужно производить укладку каждого слоя строго по инструкции. Но сначала мы разберем особенности подготовки помещения.
ТЕПЛЫЙ ПОЛ за 1 день! Водяной теплый пол своими руками часть 1
Watch this video on YouTube
Требования к помещению
Водяной тёплый пол рекомендован для сооружения в частных строениях — узнайте как произвести монтаж своими руками на бетонный пол. В многоэтажных домах, помимо большой нагрузки на перекрытия, есть риск подтопления квартиры снизу.
Кроме того, контур с теплоносителем присоединяется к общей отопительной системе, но она чаще всего не предназначена для данной цели. Это может привести к холодным стоякам в вашей или в соседней квартире. С этим, связано нежелание соответствующих органов выдавать разрешающую документацию на монтаж данной системы в многоэтажных домах.
Идеальное решение — делать водяной тёплый пол самому, еще в момент строительства дома. При монтаже конструкции в готовом доме, следует учитывать:
- высоту потолков, так как такое сооружение приводит к значительному их понижению;
- размер дверных проёмов — требуемая их высота не меньше 210 см;
- прочность основания.
Кроме того, показатель потерь тепла должен быть не выше 100 Вт/м2.
Требования к основанию
Как правильно при монтировании водяного пола обязательным условием является наличие ровного и чистого чернового покрытия. Если жильё старое, нужно произвести демонтаж старой половой стяжки, и выровнять основание.
Процесс — сложный и продолжительный по времени, но он необходим. После чего, основание тщательно очищается от мусора и пыли.
Чтобы водяной пол работал хорошо, нужна горизонтальная основа без перепадов, допустимы отклонения не более 10 мм. При обнаружении трещин или изъянов, их нужно заделать.
Если вы владелец нового жилья с панельными перекрытиями, то монтаж нагревательных элементов можно производить прямо на них.
Пошаговый монтаж теплого пола
Планирование
Следуя проверенной временем мудрости, необходимо семь раз отмерить, прежде чем переходить к решительным действиям по монтажу теплого пола. На стадии планирования надо учесть, что греющую пленку следует укладывать на те участки пола, которые не будут закрыты мебелью или бытовыми приборами. Если конфигурация такого пространства представляет сложную форму, неплохо было бы будущий план монтажа отобразить на бумаге.

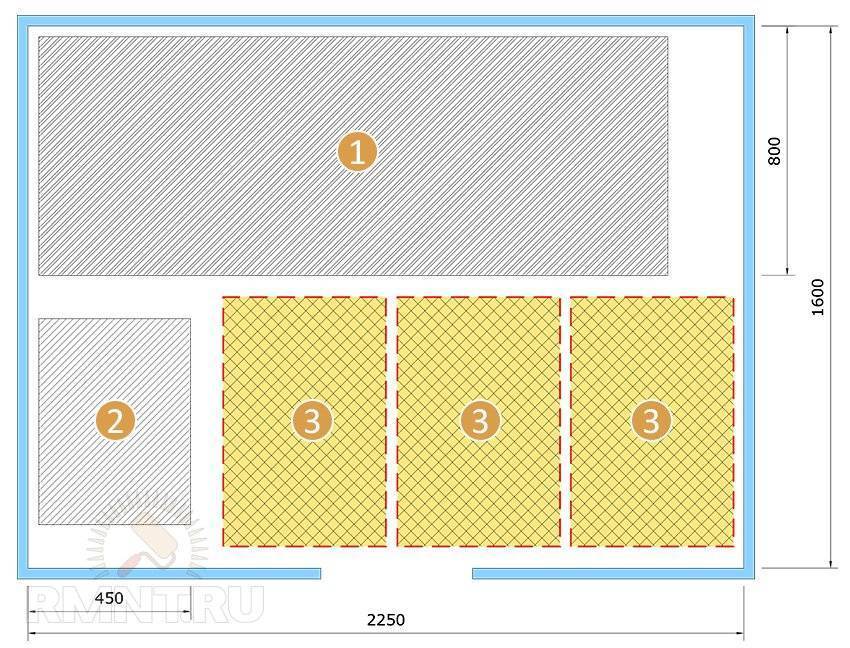

Приведем план монтажа для нашей ванной комнаты.
1 — ванна; 2 — тумба; 3 — ИК пленка
Из рисунка становится понятно, что для организации теплого пола нужны три полосы пленки длиной около 650–700 мм каждая. Исходя из этого, приобретаем 2 метра инфракрасной пленки шириной 500 мм.
Подготовка
Инструмент:
Макетный нож будет необходим для нарезки термоизоляционного материала.
Ножницы потребуются для нарезки инфракрасной пленки на нужные длины.
Отвертка с индикатором напряжения пригодится на этапе электромонтажа.
Плоскогубцы нужны будут для зажима кабеля в контактах монтируемой пленки.
Материалы:
Теплоотражающая подложка (желательно, чтобы квадратура подложки соответствовала квадратуре комнаты). В качестве термоизоляции может выступать специальная пленка на основе вспененного каучука, но в большинстве случаев достаточно и пеноизола.
Монтажный комплект (количество монтажных комплектов должно соответствовать количеству монтируемых лент). В монтажный комплект входят наконечники для подключения провода питания и кусочки битумной изоляционной ленты.
Скотч для крепления полос пленки между собой и к термоизоляционному слою.
Провод монтажный. Желательно применять медный многопроволочный проводник в ПВХ изоляции. Сечение проводников в нашем случае должно составлять 1,5 мм2.
Регулятор температуры. Этот электронный прибор предназначен для автоматического поддержания заданной температуры с помощью датчика, идущего в комплекте с ним. Регулятор можно приобрести там же, где вы решили приобрести и нагревательную пленку.
Полиэтиленовая пленка понадобится для гидроизоляции нагревательных элементов. Её площадь соответствует квадратуре помещения.
Армирующая сетка будет применяться как основа для укладки кафельной плитки.
Забивные дюбеля (для крепления армирующей сетки).
После подготовки необходимых инструментов и материалов следует очистить поверхность пола от пыли и мусора, высушить и затем выровнять ее, если есть существенные неровности.

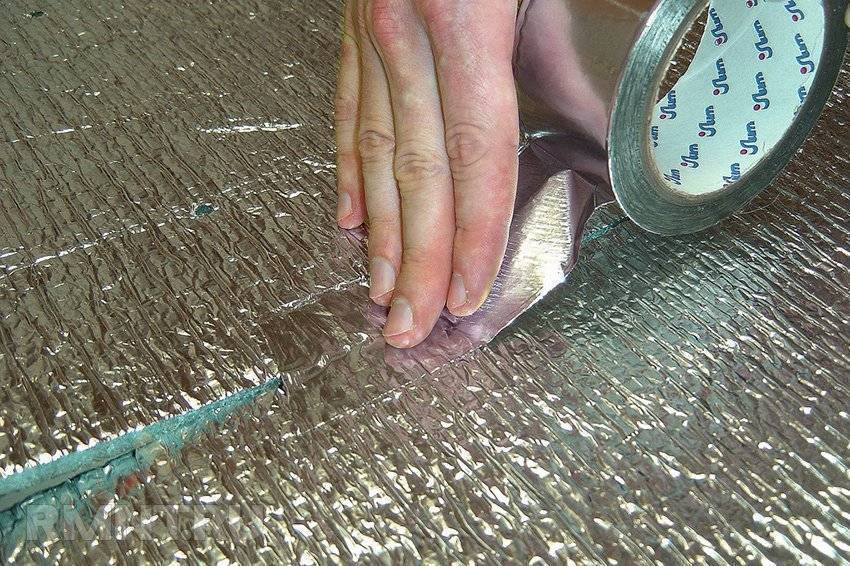

Укладка термоизоляционного слоя
Выполняя эту операцию, необходимо уложить теплоизол на поверхность и соединить полосы теплоизолятора с помощью скотча между собой. В стык между полосами термоизоляции необходимо уложить датчик температуры, который также следует закрепить скотчем.
Провод датчика по штробе или коробу надо довести до места установки регулятора.
Установка нагревательной пленки и электромонтаж

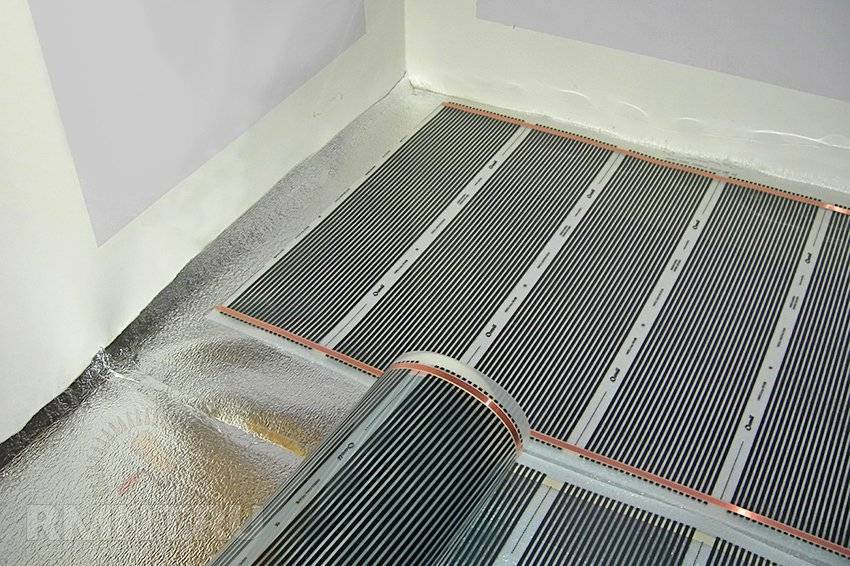

Пленка укладывается на расстоянии не менее 20 см от стены с интервалом между полосами в 3–5 см.

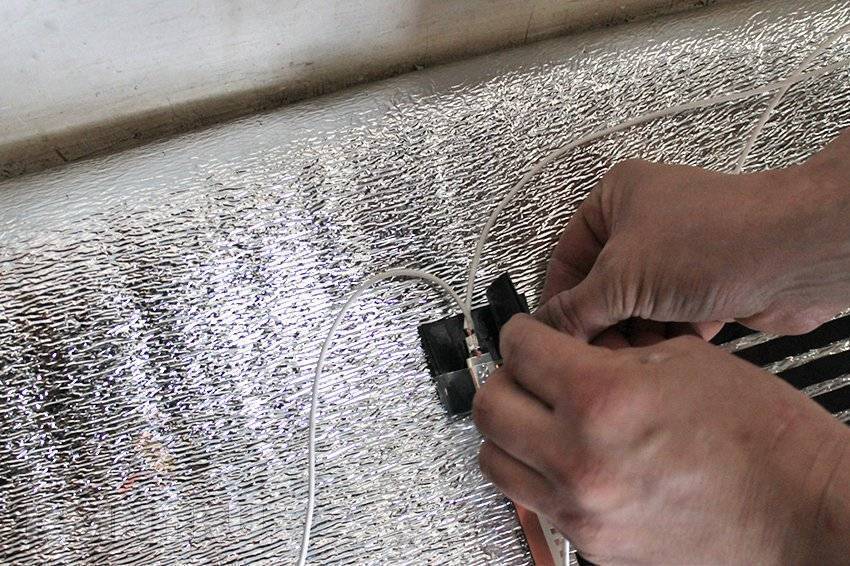

Со стороны монтажа (обычно ближе к месту установки терморегулятора) крепим к медным полосам нагревательной пленки наконечники для подключения питающего провода, вставляем в них провод и крепко зажимаем его в наконечнике плоскогубцами.

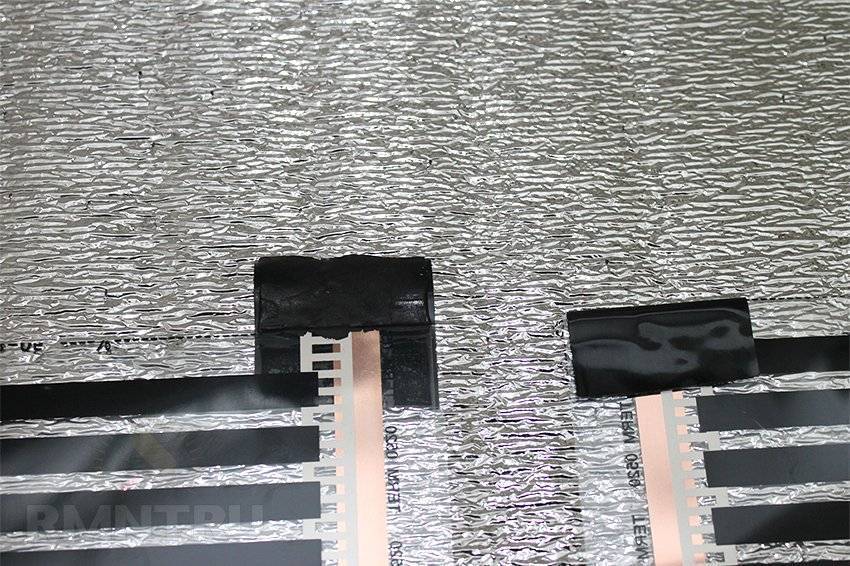

Каждое место подключения изолируется двумя кусочками битумной изоленты (один кладется под контакт, а другой сверху). Надежная изоляция — залог безотказной работы теплого пола.
Подключение полос следует выполнять параллельно. Обратные стороны медных шин, к которым не производилось подключение проводников, следует также заизолировать битумной изолентой.
Установка и проверка терморегулятора
После того как монтаж был завершен, провода, идущие от инфракрасных пленок, следует подключить к терморегулятору, равно как и датчик температуры. После окончательной проверки правильности подключения можно подать напряжение и протестировать работу теплого пола.
Завершение установки
Убедившись в работоспособности системы и правильной реакции на изменение заданной температуры, можно переходить к заключительной части монтажа. Вся система накрывается полиэтиленовой пленкой и армирующей сеткой, которые крепятся к полу в промежутках между инфракрасной пленкой забивными дюбелями. После этого поверхность готова к укладке плитки. Производители теплых полов рекомендуют клеить плитку на слой клея 10–15 мм.
Виды труб и способы их укладки под плитку
Для самостоятельного обустройства отопительной системы «теплый пол» под плитку, очень важно грамотно выбрать трубы, благодаря которым будет осуществляться перемещение теплового носителя. На данный момент с этой целью применяются металлопластиковые трубы, а также трубопроводы на основе поливинилхлорида или полиэтиленов низкого давления
Оба варианта труб имеют как достоинства, так и некоторые недостатки, но вполне подходят для укладки под финишное напольное покрытие, представленное керамической, кафельной плиткой или керамогранитом.
Укладка пола улиткой
Основных способов укладки трубопровода в системе «теплый пол» несколько, но наиболее удобными для самостоятельного выполнения и самыми удачным, с точки зрения тепловой эффективности, являются варианты «Улитка» и «Змейка», а также «Сдвоенная змейка». В небольших по площади помещениях оптимальной для укладки трубопровода под плитку является схема «Змейка», а в больших помещениях целесообразно отдавать предпочтение схеме «Улитка» или «Спираль».
Блок 1
Укладка системы обогрева под бетонную стяжку
Такой способ укладки предполагает укладку труб на заранее подготовленное основание с обязательной фиксацией. Для крепления используются специальные хомуты, устанавливаемые с шагом в метр на поверхности арматурной сетки. В этом случае необходимо придерживаться минимального расстояния между укладываемыми трубами в 10см.
Пол под стяжку
Водных контуров может быть несколько, но все они в обязательном порядке присоединяются к коллектору, после чего, посредством подачи воды под высоким давлением, осуществляется проверка всей системы на герметичность. Если протечки отсутствуют, то выполняется бетонная стяжка высотой в 50-70мм. С этой целью используется, как правило, традиционный цементно-песчаный раствор, застывающий за три недели, или самовыравнивающаяся смесь, которая просыхает в течение полутора недель.
Важно помнить, что в процессе обустройства бетонной стяжки, трубопровод обязательно должен быть заполнен тепловым носителем при рабочем, стандартном давлении.
Настильный способ укладки
Обустройство системы «теплый водяной пол» достаточно часто осуществляется настильным способом, который заключается в укладке трубопровода в заранее подготовленный настил, представленный пластиковыми или деревянными модулями со специальными продольными углублениями и надежными креплениями.
Укладка пола на настил
Настильный способ укладки предполагает монтаж специальной подложки, имеющей повышенные гидроизолирующие и теплоизолирующие характеристики, что способствует очень эффективному снижению тепловых потерь.
Блок 2
Укладка теплого пола своими руками на деревянную основу
Деревянные полы включают в себя несколько составляющих, представленных черновой укладкой, теплоизоляцией и гидроизолирующим слоем, чистовым основанием и финишным напольным покрытием, поэтому при монтаже системы «теплый пол» нужно в обязательном порядке учитывать следующие особенности:
- деревянные полы в новом жилом строении способны давать очень большую усадку, которая часто составляет почти 5% от изначального объёма;
- древесина обладает высокой чувствительностью к любым микроклиматическим изменениям в помещении, поэтому перепады влажности и температурных показателей могут стать основной причиной пересыхания, растрескивания или гниения деревянной основы.
Водяной пол на деревянном перекрытии
Укладка системы «водяные теплые полы» на деревянном основании может осуществляться несколькими способами:
- С применением фрезерованных сборных оснований. Вариант предполагает использование ДСП-плит со специальными укладочными канавками, обеспечивающими эффективное распределение монтируемого трубопровода с тепловым носителем.
- С применением специальных реечных конструкций. Вариант заключается в использовании реек, которые набиваются с определенным зазором, соответствующем стандартному диаметру труб с тепловым носителем.
Особой популярностью пользуется вариант с применением современных полимерных матов, которые позволяют решить все вопросы, связанные с тепловыми потерями, деформациями и излишним увлажнением чернового настила.
Требуется отметить, что укладка труб около наружных стен, выполняется с меньшим расстоянием, а в центральной части помещения – с большим, что позволяет сделать интенсивность нагрева оптимальной.
Принцип работы устройства
У большинства при выборе основных ИК материалов возникает множество вопросом. Однако преимущества и удобство эксплуатации каждого из материалов можно ощутить только после какого-то времени их использования. Специалисты также не пришли к общему мнению. Монтаж инфракрасного теплого пола производится исключительно на заранее подготовленное основание. Выбор возможной для использования напольной продукции так же поражает. Устройство может использовать для прогрева покрытий любого типа.
Благодаря основательному слою стяжки, высота помещения уменьшиться, что скажется на его восприятии и комфорте. Пленочное устройство не такое уж экономичное, если сравнивать его с пленочными аналогами пола под плитку. Существует ряд специфических особенностей, которые делают этот вид устройств не такими универсальными, если речь идет о монтаже своими руками под плитку. Для более детального анализа следует сравнить все разновидности подобных устройств, которые используются, в том числе и плиточный материал. Пленочные покрытия могут быть изготовлены как из биметаллической, так и карбоновой пленки.
Металл категорически не рекомендуется использовать под кафельное покрытие и керамику. Принцип работы устройства основано на инфракрасном излучении. Сама же пленка разделена на отдельные сектора и каждый из них снабжен собственными элементами нагрева. Клеммы присоединяются к медным полосам, а после подключения к сети происходит тепловое излучение. Подобное излучение не наносит вреда живым организмам. Происходит обогрев не воздушных масс, которые имеются в помещении, а отдельных предметов. Воздух не пересушивается благодаря вырабатываемым отрицательным ионам, которые улучшают микроклимат комнат.
Безопасное использование
Выбор должен основываться на таких важных моментах как:
- полная автономность;
- повышенный уровень безопасности.
Положить пленочный материал означает заведомо проиграть по нескольким показателям стержневых устройств. Установка заземления является обязательной процедурой не только при укладке инфракрасного теплого пола под плитку, но и ряда других уложенных материалов. Для этого можно использовать электропроводный скотч.
Требуется соблюдение таких мер безопасности:
- Подключение устройства должно происходить непосредственно к сети, но с использованием автомата, который напрямую подключается к счетчику.
- Весь процесс монтажа осуществляется исключительно на сухую и подготовленную поверхность.
Инструкция поэтапной укладки водяного теплого пола
Устройство водяных тёплых полов в ванной — более сложный процесс, чем установка электрического обогрева. Особое значение отводится трубам, они должны выдерживать высокие температуры и давление.
Укладка состоит их нескольких этапов.
Теплый пол своими руками не сложно!
Watch this video on YouTube
Подготовка основы
Работы по подготовке основания под трубопровод такие же, как и при монтаже электрического отопления.
Поверхность очищается от старой отделки и гидроизоляционного слоя, выравниваются и заделываются трещины. При наличии больших перепадов рекомендовано залить слой черновой стяжки.
Утепление
На основание сначала кладётся гидроизоляция — полиэтилен. Она стелется с заходом на стены и имеющиеся трубы — 10 см.
Затем, по периметру помещения монтируется демпферная лента — это защитит бетонную поверхность от растрескивания при нагреве.
Монтаж теплоизоляционного материала — пенополистирольных плит, они минимизируют теплопотери. Если квартира находится на первом этаже, или над холодным помещением, то подойдёт керамзит.
Сверху утеплителя кладётся монтажная сетка, она улучшит сцепление стяжки, а так же, к ней будут фиксироваться трубы. Если в качестве теплоизоляционного материала используются плиты с бобышками, то решётка не нужна, нагревательный элемент будет крепиться в пазах.
Установка коллектора
Коллекторный шкаф размещается на месте с лёгким доступом. Он может крепиться прямо на стену, или в проделанном в ней углублении.
В шкафу устанавливается насосно-распределительный узел.
Монтаж трубопровода
Для облегчения укладки трубопровода нужно заранее подготовить чертёж. Укладка возможна по схеме «змейка» или «улитка», шаг для труб под керамику 200 мм. Для ванной комнаты рекомендована схема «спираль».
Начинать монтаж трубы следует от коллектора, и заканчивать так же нужно около него. Нагревательный элемент крепится с помощью хомутов к монтажной сетке, расстояние между крепежами 50 см, или размещается между бобышками.
Подключение
Коллекторная группа подключается к источнику тепла, это может быть центральное отопление или автономный бойлер.
Обратный и подающий трубопровод тёплого пола подсоединяются к соответствующим отводам гребёнки, с помощью зажимной муфты.
Проверка системы
Проверка заключается в наполнении труб водой, и устранения из них воздушных масс. Затем поступление теплоносителя перекрывается и монометром проверяется герметичность магистрали. При тестировании, давление в системе устанавливается больше на 50% чем рабочее. Если оно падает, то есть протечка, которую следует устранить.
Но если за сутки давление не упало, то можно переходить к возведению стяжки.
Заливка стяжки
Для заливки стяжки используется бетонно-цементный состав, или бетон из мелких фракций. Чтобы улучшить эксплуатационные показатели, рекомендовано в раствор, добавить пластификатор.
Стяжка выравнивается по установленным маячкам, допустимое отклонение по вертикальности ± 1 мм на 1 м2. Стандартная толщина стяжечного слоя 3 — 7 мм. Затем пол оставляется на 4 недели, чтобы он мог высохнуть полностью, только тогда можно переходить к укладке плитки.
Пошаговая инструкция укладки керамической плитки на водяной теплый пол
Весь процесс укладки плитки на водяной теплый пол практически ничем не отличается от ее монтажа на другие покрытия, отличия будут только на этапе укладки отопительных элементов.
Пошаговое выполнение работ выглядит следующим образом:
после укладки теплого водяного пола, шаг между трубами должен составлять порядка 150 мм, надо обязательно проверить его работоспособность и оставить на некоторое время под давлением, чтобы определить возможную течь;
Во время заливки стяжки на теплый водяной пол, в нем вода должна быть под давлением, но не горячей.
- если все нормально, то трубы покрывают слоем стяжки, надо равномерно распределить смесь, чтобы не образовывались воздушные карманы, так как в этих местах стяжка начнет трескаться. Лучше всего делать стяжку при помощи наливного пола. В зависимости от используемого материала, для высыхания стяжки понадобится 3-5 дней, после чего можно приступать к укладке плитки, но максимальную прочность она наберет только через 4 недели;
- после того как вы выбрали способ укладки плитки, можно приступать к ее монтажу. Клей наносится толщиной слоя порядка 3-5 мм, делают это при помощи зубчатого шпателя, после чего прижимают плитку к основанию. Дальше укладывают следующий элемент, при этом крестики надо устанавливать как между плитками, так и от стены;
- если выявлены погрешности в стяжке, то их можно компенсировать путем увеличения или уменьшения слоя клея. Ходить по свежеуложенному полу нельзя, чтобы не деформировать его, сделать это вы сможете через 1-3 суток, когда клей застынет;
- затирка проводится через 1-2 суток, она защищает швы от попадания в них грязи и влаги, перед ее проведением, надо будет убрать крестики и почистить швы. Через 1-2 часа после нанесения затирки, ее излишки необходимо удалить, если это не сделать, то убрать ее потом будет достаточно сложно.
Пользоваться теплым водяным полом в ванной, то есть включать обогрев, можно будет через 3-4 недели после укладки финишного покрытия, если это сделать раньше, то в стяжке образуются пузырьки и это приведет к хрупкости плитки.
