Расчет водяного теплого пола для лоджии
Перед закупкой материалов и инструментов обязательно проведение всех расчетов. Создайте схему прокладки труб для наглядности. Отнестись к этому стоит серьёзно, чтобы в будущем не тратить определенные ресурсы на исправления недочетов. Наилучшим вариантом будет, если расчет вам выполнит проектная организация, но с помощью специальных калькуляторов можно рассчитать самостоятельно.
Существует ряд параметров, которые попросят ввести для расчета отопления конкретно вашего помещения. Эти данные помогут определить нужную длину трубы и шаг установки для достижения определенной мощности теплоотдачи.
Трубы не устанавливают в местах, где будет расположена мебель.
Расстояние между трубами примерно 10 см. При расчете закупаемого количества труб для теплого водяного пола надо учитывать, что длина одного контура должна быть не больше 60 см.
Основная суть статьи
- Тёплые полы – эффективная технология, применимая к большинству видов помещений.
- Два основных вида систем подогрева полов – водяной и электрический.
- Выбор оптимального варианта подогрева полов выполняется с привязкой к обогреваемому помещению.
- Балкон – конструкция с особым расположением, обуславливающим ограничения допустимых нагрузок.
- Утепление балкона при обустройстве тёплыми полами – необходимость.
- Выбор способа утепления балкона должен быть привязан к удельному весу утеплителя.
- Монтаж водяного тёплого пола для балконе как минимум не целесообразен.
- Электрические тёплые полы – подходящая для выбора группа, но для исполнения своими руками оптимальным вариантом является инфракрасная система.
Коллекторная система
Коллектор – это распределительный узел, состоящий из двух гребенок с насосом. Подает горячую воду по трубам и регулирует всю систему. Установка производится в специальном коллекторном шкафе. Если есть возможность, то в выдолбленную нишу на балконе. Шкаф рекомендуют располагать в таком месте, куда легко зайдут подающая и обратная трубы.
Коллекторы бывают:
- Электронные. Специально запрограммированы под конкретную температуру в системе.
- Механические. Температурный режим регулируется вручную.
Выбор котла
Перед покупкой котла следует провести расчёт мощности. Он должен справляться с нагрузкой системы и иметь дополнительный запас мощности. Следовательно, мощность котла должна равняться мощности теплового пола плюс 10-15%.
При проведении каких-либо дополнительных работ, чтобы не сливать жидкость из системы, у котлов имеются запорные клапаны.
Подготовительные работы
Под любую стяжку технология подготовки основания практически одинаковая. Финишное покрытие должно быть хорошо изолированным, так как на плиту оказывают влияние температурные перепады и влага. Качественно выполненная стяжка может гарантировать сохранность конструкции на длительный срок.
В некоторых случаях для экономии времени бетон заливают непосредственно на существующее покрытие, но только тогда, когда оно в удовлетворительном состоянии. Такой вариант допустим, но он всё же неправильный. Полы становятся заметно выше, а прочность самой стяжки снижается. Гарантировать хороший результат может только полностью очищенная плита.
Сначала нужно вынести все вещи и снять дверные наличники и плинтусы. Желательно работу выполнять в респираторе или маске, так как при демонтаже обычно бывает большое количество пыли. Стены и пол лучше периодически смачивать из распылителя.
Способы очистки плиты:
- Краску можно снять при помощи растворителя. Только обязательно необходимо проветривать помещение. Толстый слой придётся сбивать.
- Керамическая плитка удаляется ручным зубилом или перфоратором. Этот вариант является самым сложным и длительным.
- Линолеум нужно разрезать на полосы, а потом при помощи скребка снять.
- Деревянные полы демонтируются гвоздодёром или же разрезаются на блоки и вынимаются по частям.
Теперь необходимо выполнить подготовку бетонной плиты к заливке. Для этого убираются сколы и рыхлые участки, покрываются грунтовкой оголённые места арматуры, заделываются клеем или цементным раствором некачественные участки. После этого нужно тщательно убрать весь мусор и пропылесосить. Стяжка плохо скрепляется с запылённым основанием.
На последнем этапе нужно всё прогрунтовать 2 раза. Следует использовать грунтовку глубокой пропитки. Этот материал убирает остатки пыли и создаёт изоляционный слой. В среднем высыхание длится примерно 8 часов.
Типы систем электрического подогрева
Такое оборудование имеет только один технический недостаток – относительно большую мощность. Для положительного эффекта на балконе нужно предусматривать мощность не менее 200 Вт/м2. Если площадь балкона большая, то возникает заметная нагрузка на электрические кабели, в некоторых случаях приходится менять электрическую арматуру более мощной. В настоящее время можно установить одну из следующих систем электрического подогрева.
Тип подогреваКраткое описание фактических эксплуатационных характеристик
Кабельный
Самая первая система, применяется много лет для создания теплых полов в помещениях различного назначения. По стоимости относится к бюджетному варианту, очень надежная и долговременная. Профессиональные теплотехники настоятельно рекомендуют для подогрева пола на балконе использовать именно такую систему
Она имеет очень важное преимущество – потребитель самостоятельно формирует контур с учетом площади и формы пола. Ограниченные размеры часто не позволяют рационально использовать более современные системы подогрева, остаются холодные участки или зоны с двойным подогревом
Обе ситуации крайне нежелательны. Недостаток – надо иметь начальные знания физики для расчета длины кабелей с учетом требуемой мощности.
Электрические маты
Более современная разработка кабельного отопления. Теперь провода фиксируются в специальные маты, их можно сгибать, разрезать, создавать различные по виду и площади участки обогрева. Маты существенно упрощают и ускоряют процесс монтажа, их можно укладывать как на специально сделанное основание, так и на старые половые покрытия.
Инфракрасная пленка
Самая современная система, сочетает в себе преимущества устаревших вариантов и инновационные достижения науки. Единственный недостаток – высокая стоимость. Проводниками тока служат прочные углеродистые полосы из карбоновой пасты. Они длительное время не изменяют параметров сопротивления, не перегреваются и не перегорают. Могут гнуться, полиэтиленовая запайка полностью герметична. Пленка может применяться под любые финишные половые покрытия.
Устройство пола с подогревом состоит из нескольких слоев, сколько, из каких материалов и по какой технологии их делать – решение принимает мастер на месте после анализа фактических исходных данных.
Подходит ли ваш балкон для теплого пола
Это зависит от того, какого типа ваш дом: Если у вас квартира в доме с централизованным отоплением, то теплые водяные полы в таких домах запрещены по закону.
Для таких квартир лучше использовать электрические теплые полы (см. статью на нашем сайте Варианты отопления балкона или лоджии: что лучше).
Схема теплого водяного пола на балконе
Если у вас частный коттедж или многоэтажка с индивидуальным отоплением, то теплый водяной пол во всём помещении окажется в перспективе выгоднее электрических полов. Ведь он работает от газа, а газ дешевле электричества.
До установки водяных полов в квартире желательно продумать, будете ли вы отапливать ими лоджию. Иначе потом будет сложно подключить дополнительный обогревательный контур отдельно для лоджии.
Если во всем помещении уже установлены электрические теплые полы, то установка водяного пола только на лоджию невыгодна. Дешевле будет положить электрические полы .
Надо правильно эксплуатировать закон
Устраивая на балконе теплый водяной пол, вы рискуете затопить соседей или вывести из строя всю домовую систему отопления. Поэтому прочитайте «Правила безопасной эксплуатации балконов и лоджий». По сути, устройство теплого пола на балконе является размещением там аналога батареи парового отопления, узнайте, как узаконить вынос парового отопления на балкон. О том, как можно отремонтировать балкон и при этом остаться в ладах с законом, прочитайте по адресу: https://oknanagoda.com/balkony-lodzhii/yuridicheskie-voprosy/remont-balkona-po-zakony.html
Нагревательные маты и их виды
Нагревательный мат — по сути, тот же электрический кабельный пол, но провод уже закреплён на стекловолокнистой сетке. Длиной маты от 50 см до 3 метров, шириной чаще 50 см. Работают данные тёплые полы от электроэнергии 220 Вт. В устройстве используется кабель диаметром 2,5 и 4, 5 мм.
В электрических матах применяется провод двух видов:
- Одножильный — оба конца подключаются к терморегулятору, поэтому обустраивать обогрев с таким кабелем сложнее. Минус провода — излучение электромагнитного поля, он не рекомендован для укладки в помещениях, где человек проводит много времени. Плюс — стоимость не высокая.
- Двужильный — более совершенный вид, подходит для балкона. При его размещении, не требуется выводить оба конца к регулятору. Такой кабель излучает минимум электромагнитных волн, поэтому для людей не опасен.
Электрические маты с любым из этих видов проводов способны прослужить не один год.
Плюсы и минусы
Основные достоинства греющих электрических матов:
- не отнимают высоту помещения, так как толщина «пирога» всего около 2 см;
- экономичны — расход электричества не значителен;
- просты в монтаже.
Но стоимость матов выше, чем цена обычного кабельного пола.
Маты рекомендованы для обогрева на не продолжительное время, для постоянной работы они не предназначены. Изделие нельзя укорачивать. Поэтому выбрав тёплый пол в виде матов, предварительно нужно измерить площадь балкона.
Источники
- https://aniko-gas.ru/pokraska/podogrev-pola-na-balkone.html
- https://stroyday.ru/remont-kvartiry/balkony-i-lodzhii/teplyj-pol-na-balkone-svoimi-rukami.html
- https://saucyintruder.org/teplyj-pol-na-balkone/
- https://gidpola.ru/teplyi/tyoplyj-pol-na-balkone-svoimi-rukami.html
- https://postroyka-dom.com/kak-sdelat-teplyj-pol-na-balkone-svoimi-rukami/
- https://TrubaNet.ru/teplyjj-pol/teplyj-pol-na-balkone-i-lodzhii.html
- https://sovet-ingenera.com/otoplenie/teply-pol/teplyj-pol-na-balkone.html
- https://uteplenieplus.ru/kak-uteplit/balkon/kak-sdelat-teplyj-pol-na-balkone-svoimi-rukami/
- https://vse-otoplenie.ru/vybiraem-teplyj-pol-na-balkon-nahodim-lucsij-variant
- https://handspc.ru/delaem-teplye-poly-na-balkone-svoimi-rukami-infrakrasnyj-elektriceskij-vodanoj
- https://dekoriko.ru/balkony/teplyj-pol-svoimi-rukami/
- https://odstroy.ru/kak-sdelat-teplyj-pol-na-balkone-svoimi-rukami-vybor-i-podklucenie/
- https://grand-electro.ru/otoplenie/teplyy-pol-na-balkone-i-lodzhii-svoimi-rukami-ego-vidy-i-instrukciya-montazha.html
- https://plitkahelp.com/ukladka/teplyj-pol-na-balkone-pod-plitku
Выбор материала для утепления лоджии или балкона
При выборе материала ориентируются на его теплопроводность. Чем она ниже, тем тоньше материал можно использовать. Это позволяет уменьшить слой теплоизоляционного пирога и выиграть лишние сантиметры площади.
Теплопроводность утеплителей колеблется от 0,03 до 1,0 Вт/(м·К). Он должен быть влагостойкий, не горючий, легкий, не повреждаться плесенью, грибком, насекомыми и грызунами, выдерживать перепады температур, химически инертным, не подвергаться воздействию ультрафиолетового излучения. Работы проводят с использованием простых инструментов, доступных материалов и расходных элементов.

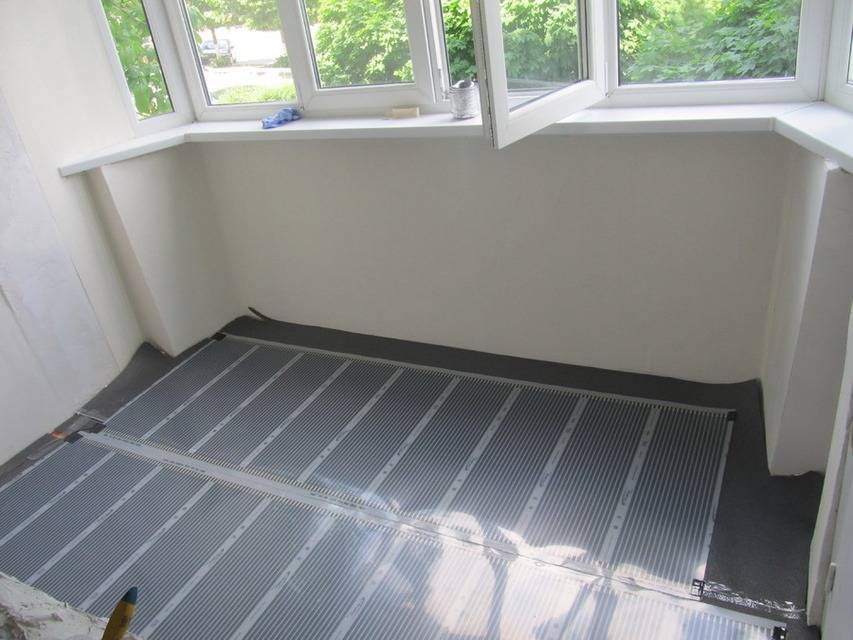

Инфракрасный тёплый пол на балконе или лоджии
Теплый пол на лоджии может быть инфракрасным – популярным обогревом для балкона. Простой в монтаже и недорогой он обогревает только поверхность пола, не направляя поток тепла вниз, но выполнить утепление основания все же придется, чтобы поверхность не остывала слишком быстро после отключения контура от сети.
Для инфракрасного пола на лоджии или балконе нужен изолон с фольгой в основании, стыки материала при укладке соединяют фольгированным скотчем.
Инфракрасный тёплый пол
В местах, где есть термодатчики, вырезают отверстия, тогда элементы не будут выступать наружу. Пленка поставляется полотном, которое разрезают по линиям разметки. Куски нужного размера кладут на изолон и подсоединяют к управляющим элементами с изоляцией каждого из контактов. Сверху делают гидроизоляцию полиэтиленом внахлест, затем отделывают декоративными материалами.
Маты с греющим кабелем или змейка греющего контура под ламинат также могут быть применены для обогрева полов на лоджии или балконе, но из-за попеременного сечения в этих нагревателях потребуется стяжка с армированием.
Монтаж кабельного пола своими руками
Установка кабельного тёплого пола
- Первым делом требуется удалить предыдущий пол и убрать весь мелкий мусор.
- Затем уложить «нижний» пол – выравнивающее основание для будущей стяжки. Между плитой балкона и «нижним» полом проложить слой теплоизоляции, чтобы все тепло оставалось внутри помещения, а не уходило к соседям. Основание выстилается гидроизолятором (к примеру, полиэтиленом) для того, чтобы теплоизолятор не пропитывался влагой конденсата, что снижает эффективность его функций.
- Поперёк балкона укладываются деревянные брусья с интервалом около полуметра и прикрепляются к бетонному основанию анкерами. На эти поперечные доски накладываются продольные – лаги, закрепляются саморезами. Как правило, для стандартного балкона хватает трёх лагов. Базой для выравнивания должна выступить самая высокая точка одной из крайних лаг. По уровню базы с помощью монтажных клиньев выравниваются и остальные доски. Все пустоты между деревянными брусьями и лагами заполняются теплоизолирующим материалом (например, минеральной ватой).
- На лаги, укладываются листы ДСП. Этот материал не стоит заменять фанерой или чем-либо ещё, он является идеальным для балкона – устойчив к колебаниям влажности и температуры. Швы между листами заполняются монтажной пеной.
- На ДСП укрепляется тепловой кабель. Он монтируется «змейкой», расстояние между витками называется шагом укладки. Для стандартного балкона он равняется 10 см. К этой величине нужно отнестись ответственно, ведь если шаг будет слишком большим, то пол прогреется частично. Фиксируется кабель на специальную монтажную ленту, которая закрепляется заранее на ДСП. Теперь можно подключить терморегулятор (для балкона его устанавливают извне) и проверить систему отопления, чтобы устранить недочёты.
- Финальным слоем заливается стяжка – толщина составляет около 5 см. Использовать армирующую сетку и делать слой стяжки толще не рекомендуется, чтобы не утяжелять конструкцию балкона.
- Через пять дней, когда бетон окончательно высохнет, можно укладывать напольное покрытие.
Видео-инструкция по установке
Намного проще монтировать своими руками другой вид электрического тёплого пола – нагревательные маты.
Установка нагревательных матов
Сначала нужно определиться с расположением самих нагревателей.
Далее – все по той же схеме: теплоизоляция, “нижний” пол, нагревательные маты по заданной схеме, подключение к системе электропитания и обязательный тест. Плюс состоит в том, что бетонная стяжка не нужна, напольное покрытие устилается прямо на нагревательные элементы. Этот вариант тёплого пола хорошо подходит под плитку, которую монтируют на специальный клей. После того как клей высохнет (обычно 20 дней), можно приступать к эксплуатации системы отопления.
Стяжка на балконе
Можно сделать на балконе или лоджии и бетонный пол. С подогревом или без, с утеплением или без — решать вам. Тонкий слой менее 3 см заливать надо будет наливными полами, до 5 см используют ЦПС (смесь песка и цемента), более 5 см уже можно класть мелкий заполнитель (то есть можно использовать бетон). Заполнитель должен быть не крупнее, чем половина слоя. То есть, если слой бетона будет 5 см, самый крупный заполнитель должен быть меньше 25 мм.
Зацементировать пол на балконе — один из способов ремонта
Какую марку бетона/раствора делать? Зависит от того, будет подогрев или нет. Если делаете просто бетонный пол (с утепление или без), то достаточно марки М150 или М200. Для пола с подогревом (греющий кабель или маты из него), лучше брать марку раствора не ниже М250. Если на пол будете класть плитку, то ориентироваться надо на марку клея. Разница между маркой бетона и маркой клея не может быть больше 50. При большей разнице велика вероятность того, что клей просто оторвется от основания вместе с плиткой. То есть, если плиточный клей применять будете марки М350, то бетон может быть М300 или М350.
Последовательность работ
Сам процесс заливки пола на балконе ничем не отличается от обычного. Перед началом работ надо все щели тщательно заделать. Это необходимо, чтобы влага не утекала и вы не затопили тех, кто снизу. Да и влага требуется для набора бетоном прочности. Далее, если есть необходимость, выставляется опалубка. Ее края лучше выставить по уровню — тогда по ним можно ровнять раствор.
Перед заливкой раствора, если нужно, укладывается утеплитель. Если основание очень неровное, его можно выровнять сухим песком. На песок кладут плиты утеплителя. Если это пенополистирол, стыки проклеивают скотчем. Для лучшего эффекта желательно делать два слоя утеплителя и располагать его таким образом, чтобы швы нижнего слоя перекрывались плитой верхнего. В общем, чтобы швы двух слоев не совпадали.
Поверх утеплителя закрепляем пленку
Поверх утеплителя расстилают плотную полиэтиленовую пленку. Она продается в два слоя, вот так ее и стелим — не разрезаем. Края пленки заводим на стены — выше уровня пола и там закрепляем. Можно тонкой планкой и гвоздями, можно скотчем. Дальше замешиваем раствор по пропорциям и выливаем его в опалубку или просто на балкон. Начинаем с дальнего от входа угла, затем заполняем вторую сторону и выравниваем раствор. При помощи ровной доски выравниваем, используя края опалубки как направляющие. В последнюю очередь заливаем центр и выравниваем его. Вот тут придется поизголяться — сложный момент. Надо от порога достать до противоположной стены и при этом выровнять далеко не легкий раствор. Для облегчения процесса можно посередине положить кирпич, потом его вынуть и загладить отверстие.
Уход за стяжкой
Вообще, перед началом заливки лучше занавесить окна. Если балкон открыт, летом желательно навесить хотя бы сетку. Локальный нагрев ведет к появлению трещин, а они нам не нужны.
После того как раствор выровняли, его накрываем пленкой. Если температура не выше, чем +25°C, этим и ограничиваемся. Если температура выше на протяжении недели после заливки, то раз или два в сутки смачиваем стяжку водой. Надо это делать не струей, а мелкими каплями, и увлажнять до появления небольших луж. После увлажнения снова закрываем пленкой.
В качестве заполнителя использован керамзит. Для открытого балкона это не лучший выбор — пол будет сырым
Пленка остается до полного набора стяжкой прочности — на 28 дней при среднесуточной температуре +21°C. Если температура ниже, срок будет увеличиваться. Ходить по стяжке можно уже через несколько суток после заливки, но продолжать работы лучше после полного набора прочности.
Краткая характеристика наливного пола
В состав самонивелирующих смесей входят следующие компоненты:
- Минеральный наполнитель. Обычно это измельченный керамзит в облегченных смесях или гранитная крошка, кварцевый песок, кварцевая крошка в стандартных составах.
- Добавки полимеров, которые отвечают за растекаемость и эластичность готового раствора. А так же отвечают за создание защитной пленки на поверхности покрытия.
- Вяжущий компонент, обычно это гипс или цемент.
Сфера применения наливных полов большая, их можно подразделить на группы:
- В зависимости от вяжущего компонента – цементные, гипсовые или цементно-гипсовые.
- В зависимости от способа нанесения – для специальных машин, для ручного использования и смешанного применения.
- В зависимости от условий использования – для уличных работ, для внутреннего использования и универсальные. Универсальные смеси можно использовать при любых условиях.
Наливной пол- выбрать в интернет магазине >> Перейти >> Сравнить цены
Климатические параметры
Если балкон, терраса или веранда находится под открытым небом, то следует использовать морозостойкую гидрофобную смесь. Такому составу не страшны перепады температур, повышенная влажность и образование плесени и грибка.
Но не стоит забывать, что в закрытых балконах и лоджиях без предусмотренного отопления или системы «теплый пол», не стоит полагаться на составы для внутренних работ. Так как в зимнее время возможно растрескивание и поднятие наливного слоя. В этом случае лучше всего отдать предпочтение универсальным составам.
Конструктивные особенности
В тех случаях, когда балконы имеют большой вынос, подпорные балки. Или когда делается ремонт в старом здании. Следует минимизировать нагрузку на несущие конструкции балкона. Многие производители выпускают облегченные самовыравнивающие составы.
Такие составы как Ветонит Л и Основит Иннолайн Т-43, в своем составе имеют основу из цента, а в качестве наполнителя крошку керамзита.
Смесь легко использовать, на мешках есть инструкция. Всю подготовительную работу и заливку можно сделать своими руками.
Есть некоторые ограничения при использовании данных составов:
- Только для внутреннего использования.
- Поверх наливного пола следует обязательно положить финишное напольное покрытие.
- Использовать на балконах с маленькой динамической нагрузкой.
Если для балконов нет ограничений по нагрузке на несущие конструкции, то можно использовать стандартные составы для внутренних работ.
Эксплуатационные условия
Все просто, некоторые балконы или лоджии переоборудованы под кабинеты или зоны отдыха, соответственно динамическая и статическая нагрузка большая.
Если вы так же оборудуете балкон под склад или кладовую, так же лучше выбирать прочные составы.
Инфракрасный тёплый пол
Инфракрасный электрический пол — популярная модель, особенно для обустройства на балконе. Конструкция — это два слоя плёнки из полиэстера с карбоновыми пластинами внутри.
Работа ИК-пола — генерация длинноволновых инфракрасных лучей. Плёнка бывает разных видов, различается мощностью, температурой нагрева, толщиной и областью применения.
При выборе мощности ленточного пола для лоджии, следует учитывать характеристики отделочного материала. При большой мощности, рекомендовано стелить керамику.
Достоинства и недостатки
Главные достоинства плёнки:
- экологичность и безопасность для человека;
- устройство не ухудшает качество воздуха, так как нагревает предметы, а не воздух;
- не излучает электромагнитные волны;
- не сказывается на высоте помещения — толщина плёнки всего 0,3 мм;
- при повреждении одного участка, вся плёнка продолжает функционировать;
- долговечность, практичность, не требуется ремонт.
В связи с гибкостью полотна, его легко укладывать в помещении любой формы, несложно демонтировать. Монтажный процесс простой и не продолжительный, так как нет надобности в стяжке. Подходит для обогрева открытых помещений, таких как балкон, даже зимой.
Основной недостаток инфракрасных полов — затраты на электроэнергию, но так как чаще балконы имеют небольшую площадь, то они не значительные. Невозможность размещения на плёнке тяжёлой мебели — это тоже один из минусов модели.
Монтаж
Монтируется плёночный пол на лоджии в несколько этапов:
подготавливается основание — важно, чтобы оно было ровным;
укладывается утеплитель с отражающем слоем (фольгированный изолон), стыки между листами проклеиваются при помощи скотча;
- вырезаются проёмы в утеплители под контакты и датчик, чтобы не было выступов;
- монтируется инфракрасная плёнка, при необходимости она разрезается строго по специальным линиям;
подключаются контакты и изолируются битумным скотчем;
устанавливается регулятор и термодатчик;
- стелиться полиэтилен поверх плёнки с небольшим нахлёстом;
- укладывается напольное покрытие.
Использование данного обогрева возможно сразу после установки.
На что ориентироваться при выборе
Правила выбора теплого пола для лоджии или балкона основываются на их характеристиках. Балкон, по сути, — это железобетонная плита, которая прикреплена к внешней стороне здания. При монтаже конструкции по правилам балкон будет прикреплен к фасаду прочно и надежно. Стандартный балкон занимает 3 кв.м площади. На 1 кв.м положена нагрузка не более 200 кг.
Поэтому водяной вариант здесь устанавливать запрещено. Гораздо экономичнее и безопаснее установить электрический или инфракрасный.
К лоджии эти правила не относятся. Здесь подойдет любая система нагрева, поскольку лоджия — это часть комнаты, а не вынесенная отдельно плита. Ее основание — это единая территория со смежной комнатой. Предпочтение специалисты отдают инфракрасному теплому полу, как самому простому в сборке и экономичному покрытию.
