Разводка питающих и управляющих кабелей
Предпочтительнее будет сократить их длину. Для этого применяют двухжильные нагреватели, которые подключаются только с одной стороны. Однако это не самый принципиальный вопрос. Главное — обеспечить удобное управление и безопасность соединений. Разумеется, не должно быть никаких перехлестов провода, поэтому иногда приходится тянуть несколько лишних метров.
Оптимальное решение — коммутационная коробка в безопасном месте, куда сходятся все питающие линии. А пульт управления устанавливается отдельно, в удобном для пользования месте.
Схема типовая, но для каждой модели нагревателя может быть отдельная инструкция в комплекте. Правила размещения пульта с терморегулятором такие же, как и для других коммутационных устройств. Не должно быть попадания прямых солнечных лучей, нагрева от кухонной плиты, возможности попадания влаги.
Этапы монтажа
Расчет стоимости отопления проводят вместе с составлением плана монтажа. Нагреватели размещают только на свободной от мебели площади, поэтому на плане требуется отметить ее расположение, а от свободных стен сделать отступ 5-7 см. Остальное пространство делят на полосы, равные ширине нагревателей и вычисляют нужное количество в метрах.
Укладывать инфракрасные теплые полы под плитку приходится в несколько приемов:
- подготовить основание для ИК-нагревателей;
- смонтировать систему обогрева;
- подключить и проверить её;
- уложить основание для плитки и наклеить материал.
Подготовка
Основание необходимо очистить от мусора и заделать выбоины. Технология монтажа инфракрасного теплого пола предусматривает укладку изоляции из теплосберегающих материалов. Для этого применяют покрытия с малой усадкой и без фольгированного слоя (пробку, ЭППС и др.). Прикрепить их к черновому основанию можно жидкими гвоздями, а к бетонному дюбелями с саморезами. Термоизоляцию желательно укладывать по всей площади комнаты. На полу сделать разметку по плану с указанием границ установки элементов и полос материала.
Монтаж термопленки
Прежде чем укладывать пленку инфракрасного теплого пола, рулонный материал нужно разрезать на полосы согласно разметке. Резать материал нужно только в специально обозначенных местах, где изображены ножницы. Ленты ИК-нагревателей не должны перекрывать друг друга, между полосами пленочного пола оставить зазор в 5-7 мм. Фиксировать ленту к полу можно жидкими гвоздями.
Подключение
Собрать систему инфракрасного теплого пола в следующей последовательности:
- Установить клеммные зажимы в местах выхода медных шин, придавить их пассатижами.
- Определить место установки терморегулятора на стене.
- Нарезать монтажные провода достаточной длины для подсоединения теплого пола к сети.
- Для подключения провода к зажимам вставить их в клеммы и обжать плоскогубцами или специальным инструментом. Подсоединение соседних лент выполнять параллельно.
- Стыки и края по периметру проклеить скотчем, клеммы и края шин изолировать битумной лентой.
- Уложить термодатчик под пленку. Провода от полос пленки подвести к месту включения в сеть и выполнить их монтаж. Проверить работоспособность системы тестером, определяя отсутствие обрыва цепи на каждой ленте, а затем и на всей системе.
Установка чернового пола
В зависимости от выбора сухого или влажного способа подготовить материалы: смешать с водой самовыравнивающийся состав или нарезать ГВЛ. Для влагоизоляции установленную систему ТП накрыть полиэтиленом, оставляя по краям припуски не менее 5 см. По периметру тщательно проклеить скотчем. В зависимости от особенности укладки пленочного пола под плитку на бетонном основании поступают так:
- Сухой способ. Нарезанными пластинами ГВЛ или СМЛ закрыть всю площадь помещения. Крепить элементы на жидкие гвозди или саморезы с дюбелями. Резьбовой крепеж вкручивать аккуратно, в промежутки между лентами ТП или в места, предназначенные для отрезания частей. Нельзя загонять шуруп в шину или карбоновые полоски. При необходимости черновое покрытие выполняют в 2 слоя, перекрывая швы нижнего уровня.
- Влажный способ. Поверх влагоизоляции разложить армирующую пластиковую сетку (металлическую не применять). Её края должны выйти за периметр ТП и полиэтилена на 20 см, сетка закрепляется саморезами. Залить основание и пленочную ИК-систему самонивелирующимся составом. Толщина слоя – 8-10 мм. Покрытие должно схватиться в течение 24 часов.
Укладка плитки
Перед тем как укладывать керамическое покрытие, поверхность основы нужно обработать бетоноконтактом в 2 слоя. Установить по периметру стены изоляцию для создания термошва. Приготовить плиточный состав. Клей наносим зубчатым шпателем, отдельными участками, которые можно заполнить кафелем за 30 минут.
Керамические элементы выравнивать по высоте, придавливая их к клеящему составу. Дать клею застыть, заполнить швы затиркой, вдавливая ее в зазоры резиновым шпателем. Остатки состава удалить с керамики мокрой тряпкой, не позволяя им высохнуть. После укладки уход за керамикой производить по общим правилам.
Виды электрических «теплых полов»
Монтаж «теплых полов» преследует одновременно несколько целей. Чаще всего ему отводится роль дополнительного источника тепла, особенно в тандеме с конвекционными приборами, например, традиционными радиаторами.
В этом случае нагретый теплый воздух поднимается, а пространство внизу помещения остается холодным. Это особенно заметно жителям частных коттеджей с неотапливаемыми подвалами и владельцам первых этажей, но не только. «Теплый пол» может стать и единственным источником, но в этом случае более рационально установить систему с водяным теплоносителем.
Хотя для небольших по площади помещений электрические разновидности «теплых полов» являются оптимальным вариантом: о его монтаже, например, можно задуматься во время ремонта в ванной комнате.
Для устройства теплых электрических полов используется разное оборудование и материалы, роднит их только то, что для работы они используют электричество. Итак, дополнительный источник тепла можно создать с использованием:
- кабеля, укладка которого производится по заранее разработанной схеме с учетом особенностей помещения;
- нагревательных матов из стеклоткани с проложенными в них кабелями;
- инфракрасных нагревательных элементов, смонтированных на специальной пленке, из-за чего этот «теплый пол» часто называют «пленочным».
Какой вид «теплых полов» выбрать, зависит от многих факторов: объективных и субъективных, перед тем как сделать окончательный выбор, надо разобраться с основными конструктивными и эксплуатационными отличиями, а также особенностями монтажа.
Обустройство терморегулятора и датчика
Вслед за тем как сделана полностью схема укладки электрических теплых полов следует поставить датчик для температуры. Он устанавливается в трубу из гофры и помещается совместно с питающим стороной провода в единой штробе. На краю трубы для терморегулирующего прибора проставляется заглушка, для непопадания туда раствора.
В случае поломки температурного датчика его можно с легкостью поменять посредством вытягивания из гофры через терморегуляторную коробку. Собственно по этой причине термодатчик нужно устанавливать в трубе.
Она с датчиком помещается на поверхности пола промеж очертаний нагревающего провода без их пересечения. Для грамотного функционирования температурного датчика его вкупе с трубой следует зафиксировать на ленте для монтажа в середине кабельных линий. Все это необходимо расположить вдоль кабеля в длину не меньше 500 — 1000 мм.
Подключение терморегулятора к теплому полу
Терморегулятор нужно установить и подключить после подведения 3 проводков к соединительной коробке — сетевой (220 В), питающий и температурного датчика. Нельзя помещать данный прибор в комнате со значительной сыростью, поскольку это опасно.
Расчет мощности
Для определения мощности необходимо знать характеристики всей проводки и нагревательных приспособлений. Основные показатели: длина и коэффициент мощности.
Существует специальная формула: P1 = P2 * S * K.
К – коэффициент запаса, равный 1, 3…1,6. P1 – это мощность покупного кабеля, а P2 – требуемая мощность прогрева одного квадратного метра помещения.
Однако чаще всего применяют классические нормы. Так, в жилой комнате мощность не превышает 150-180 Ватт, а на балконах и лоджии – 180-230 Ватт на один квадратный метр. Не рекомендуется увеличивать мощность без веской причины, чтобы не перенагружать систему и не приводить к напрасным тратам тепла, которое будет вырабатываться в избытке.
Также мощность варьирует в зависимости от назначения: основное это отопление или дополнительное. Например, если такая конструкция – основной источник, элемент должен покрывать 70% поверхности пола. Если нагрев дополнительный, заполняют только центр комнаты или участки, незанятые тяжелой мебелью и бытовой техникой.
Для нестандартных помещений и в иных случаях, требующих точного подсчета, были созданы специальные калькуляторы. Рассмотрим их подробнее.
Калькулятор расчета
Калькулятор расчета длины и схемы укладки кабеля можно найти в свободном доступе в сети Интернет. Самый важный показатель – шаг кабеля (ширина полос между соседними проводами в петле). Чтобы подсчитать все параметры, нужно указать основные исходные данные.
Нам понадобятся:
суммарная площадь участков укладки проводов;
удельная мощность кабеля, указанная в паспорте;
функциональное назначение пола (основной или дополнительный источник, находятся ли рядом иные отапливаемые помещения).
Рассчитанное значение поможет сделать правильный выбор при покупке кабеля и расчете толщины изоляции. Зная длину, можно подсчитать шаг, который равен в среднем десяти сантиметрам.
Теплоизоляция
Роль утеплителя довольно часто исполняет пенополистирол. С его помощью необходимо оформить всю площадь, где будет уложен кабель, с запасом по краям в 10 см. Поверх утепления обустраивается цементная стяжка толщиной 30-35 мм. Сохнет стяжка примерно 3-4 дня: это позволяет в дальнейшем избежать любых отметин и провалов. Поверх высохшего слоя укладывается фольга. Она выполняет функцию отражателя, перенаправляющего уходящее вниз тепло обратно в комнату.
Над фольгой саморезами крепится монтажная лента. Речь идет о специальном материале, с помощью которого фиксируется нагревательный провод (такое крепление не дает ему съезжать в стороны)
Важно помнить, что полосы монтажной ленты должны располагаться под углом 90 градусов к кабелю. Расстояние между отдельными отрезками – не менее 50 см.
Теплый пол можно ли обрезать
01.03.2019
Ошибка в определении длины греющего кабеля (в том числе и электрического мата – а мат это тоже греющий кабель, только на сетке) достаточна распространена. Часто путается погонная длина и площадь, например, мата, не учитываются особенности помещения со сложной конфигурацией, просто допускается арифметическая ошибка и т.д. Как результат – после того как уложена часть греющего кабеля, выясняется, что осталось много лишнего. Что делать в этом случае?
Обменять кабель
Вернуть назад кабель со следами монтажа, скорее всего, не удастся, ведь подобный товар можно сдать только в случае, если вы поняли ошибку еще до начала монтажа. Если ошибся, например, ваш прораб или электрик, то он может взять слишком длинный кабель себе для следующих объектов, где он подойдет больше, а для вас купить кабель или мат нужного размера. Это одно из решений проблемы.
Уменьшить шаг укладки
Для греющих матов и кабелей возможно просто уменьшить шаг укладки в пределах, оговоренных производителем, т.е. уменьшая расстояние между витками кабеля. Например, сетка греющих матов разрезается и уменьшается расстояние между петлями. Все произведенные изменения должны быть задокументированы. Рекомендуем сделать фотографии, а также не забыть нарисовать схему укладки.
Уложить теплый пол под мебель или ванну
Можно ли уложить теплый пол под мебель, ванную, стиральную машину и т.д.?
Конечно, в подогреве площади под ванной или мебелью обычно нет смысла, в то же время если остается немного кабеля, то в некоторых случаях, это допустимо. Многие из производителей указывают на такую возможность, оговаривая, к примеру, наличие ножек у мебели – 10-15 см для теплоотвода. Если теплый пол сделать, например, под стиральной машиной или габаритной мебелью с маленькими ножками или вообще без них, то кабель в этом месте будет перегреваться, что снизит срок его службы и в конечном итоге может привести к тому, что кабель перегорит.
Можно ли на плиту осб клеить плитку на
У ванны требуемые ножки есть. Но что делать, если вы запланировали фартук, например из гипрока с плиткой? В этом случае трудно определенно сказать, будет ли осуществляться должный отвод тепла и не будет ли перегрева. При этом и ремонт кабеля, если он выйдет из строя, весьма затруднителен, т.к. придется разбирать всю конструкцию и вынимать ванну. При наличии подобного фартука, как правило, предусматриваются лишь технологическое отверстие, закрываемое панелью на магнитах, например, для сантехника.
Уложить остаток кабеля в смежное помещение или на стене
Одно из решений, к которым прибегают в подобных случаях – это уложить часть кабеля на пол в смежном помещении (например, в коридоре или прихожей) или даже на стене.
Укоротить кабель
Укоротить греющий кабель, как правило, можно. Но не более, чем на 10% его длины. Понадобятся специальные инструменты и материалы, да и сама работа должна выполняться специалистом.Зарубежные греющие кабели рассчитаны на зарубежное напряжение 230-240 В. Наше напряжение 220 В. При грамотной заделке остающегося конца, характеристики кабеля существенно не изменятся. Но эта заделка должна осуществляться компетентным мастером. Стоимость работы – 2-3 тыс. рублей (уровень цен 2014 года). Уточнить стоимость приезда мастера и установки муфты можно в разделе Ремонт теплых полов. При заделке используются специальные обжимные гильзы, термоусадочные муфты и строительный фен. Не стоит пытаться сделать это самостоятельно при помощи универсальных средств и инструментов, т.к. в этом случае есть большая вероятность, что вам придется ремонтировать это место снова, а для этого уже понадобится снимать плитку и вскрывать пол.
В любом случае, перед тем, как предпринять какие-либо необратимые действия, рекомендуем оценить возможные варианты и проконсультироваться со специалистами. Можете просто позвонить нам.
Source: teplo-svetlo.ru
Керамическая плитка для обогрева
Укладка электрического теплого пола под плитку, ламинат и линолеум.
Первый этап укладки тёплого пола — это подготовка основания. На этом этапе главное условие — минимизировать теплопотери. (в подвал дома, либо в плиту перекрытия). Для этого необходимо использовать утеплитель — пенопласт. Для утепления пола, находящегося на основании, лежащем непосредственно на грунте стоит использовать пеноплекс. (влагостойкий пенопласт)
В зависимости от помещения в котором будет укладываться тёплый пол, необходимо будет использовать различную толщину утеплителя:
При укладке тёплого пола в квартире, пенопласт кладётся прямо на плиты перекрытия. Стыки между листами утеплителя «проходят» монтажной пеной. В частном доме поверх основания пола делают черновую цементно-бетонную стяжку, а уже на неё кладут пенополистирол. Если у вас не влагостойкий утеплитель, то поверх стяжки следует положить плёнку для влагоизоляции.
Различают два вида используемого кабеля: резистивный и саморегулирующийся:
- Резистивные кабели бывают одно и дву-жильные. В одножильных кабелях тепло возникает при ходе тока по жиле. В двужильных кабелях ток идёт в разных направлениях и нагревательными являются обе жилы.
Саморегулирующие кабели содержат полимер. Он и является нагревательным элементом. Полимер, при перегреве кабеля в одном месте, сам снижает силу тока и уменьшает тепловыделение. По сравнению с резистивными кабелями, саморегулирующиеся кабеля более долговечны.
При прокладке кабеля необходимо использовать армирующую сетку, которая кладётся поверх утеплителя. Укладка кабеля должна происходить по определённой схеме и с соблюдением определённых правил:
- Кабель необходимо укладывать «змейкой»
- В середине комнаты расстояние между отдельными витками 0,15 м. Вдоль стен выходящих наружу расстояни 0,1 м, но не менее 0,06 м.
- Расстояние между кабелем и прибором нагрева — не менее 0,2 м.
- Коробка регулировки температуры устанавливается в 0,1-0,3 м от пола.
- Обязательна укладка демпферной ленты вдоль стен непосредственно перед заливкой цемента.
- Включить тёплый пол можно только по прошествии 28 дней, во избежании появления трещин в цементе.
Кабельный электрический теплый пол
Выполняется на черновую стяжку. Нагревательные маты крепятся при помощи клеевого раствора. Поверх матов укладывают кафельную плитку.
Наиболее прост и не требует предварительных работ. Достаточно разложить рулоны по необходимой поверхности и сверху уложить напольное покрытие.

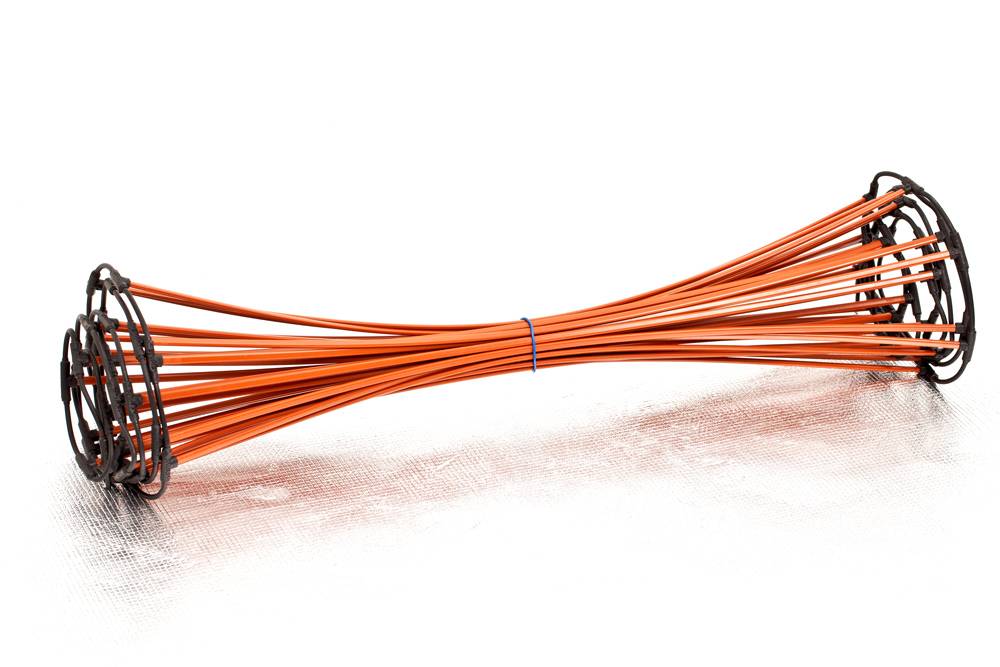

Устройство электрического теплого пола стержневого типа
Такая система для обогрева пола использует полимерные стержни, внутри которых находится карбоновая смесь. Торцевая часть оснащена контактными участками, которые соединяются с токопроводящими шинами, расположенными по краям нагревательных стержней.
Электрический теплый пол своими руками подключается последовательно, потому, даже при выходе из строя одного из стержней, устройство будет продолжать функционировать. Технология работы карбонового теплого пола основана на генерации инфракрасного излучения, которое по своему качеству близко к солнечным лучам. На конструкцию подается электричество, которое генерирует инфракрасные волны с диапазоном в 7-15 мкм.
Читать также: Как подключить теплый пол к электросети
Поверхность постепенно нагревается и тепло отдается в воздух помещения. Регулировку температуры выполняет блок управления. Стержневой теплый пол может самостоятельно регулировать свою мощность, это позволяет укладывать стержни даже под мебель. Если тяжелая мебель перекрывает определенный участок, то температура обогрева там станет минимально возможной, что позволит избежать перегрева, но никак не повлияет на температуру открытых участков.
Различия с другими видами теплых полов:
- Карбоновый пол нагревается гораздо дольше водяного;
- Установить стержневой пол гораздо легче и быстрее, чем водяной;
- Стяжку под стержневой отопительный контур можно делать высотой в 2-3 см, в то время как водяной пол требует большего поднятия;
- Карбоновые стержни после укладки не нуждаются в обслуживании и дополнительной профилактике;
- Стоимость карбонового пола выше пленочного и кабельного;
- Карбоновые стержни не боятся сильных механических нагрузок и могут укладываться даже под мебель, в то время как другие электрические полы требуют произвести расчет и составить план участков, где не будет мебели;
- Стержневой пол равномерно прогревает комнату.
К каким последствиям может привести неправильный монтаж
Ошибки в монтаже или неправильная эксплуатация могут привести к множественным нарушениям. Однако переживать не стоит – опасности для здоровья и жизни человека они не несут. Но все же жаль потраченных средств, поэтому лучше приступать к установке полов с подогревом своими руками, когда у вас есть должный уровень навыка и опыт.
Наиболее частые негативные последствия:
неправильный тепловой режим (например, перегрев под массивной мебелью);
вывод из строя всей системы из-за поломки датчика, проводов или иных элементов,
нарушение изоляции, приводящие к перегреву проводов;
«утечка» тепла из-за неправильной теплоизоляции;
искривление ламината и иного финишного покрытия.
Чтобы такие неприятности не возникли, следует соблюдать все правила во время установки теплого пола.
Монтаж «теплого пола» под плитку: основные этапы
Если решено проводить монтаж «теплого пола» самостоятельно, то необходимо провести большой объем предварительной работы. Сначала следует выяснить состояние основания, на которое будет укладываться кабель или пленка: оно должно быть ровным, без дефектов, трещин и т. д.
При необходимости производится заливка тонкого выравнивающего слоя стяжки цементным раствором или с использованием специальных смесей. Второй вариант более предпочтителен с точки зрения временного фактора.
Далее необходимо провести все расчеты по мощности и количеству материала, составить схему укладки. При составлении схемы укладки кабеля надо учитывать такие требования:
- минимальное расстояние от стены до кабеля 7-10 см;
- расположение витков и спиралей должно выдерживаться на расстоянии не менее 8 см друг от друга;
- витки кабеля не должны ни в коем случае пересекаться или перекрывать друг друга.
Также необходимо определить место под установку монтажной коробки: если «теплый пол» укладывается в помещениях с повышенной влажностью, то ее крепление следует производить на смежной стене с противоположной стороны.
В монтажную коробку производится завод кабелей, а также установка терморегулятора, поэтому к ней должен быть обеспечен свободный доступ для контроля. Как правило, ее устанавливают в нижней части стены приблизительно на высоте 30 см от пола.
Обязательно надо подготовить для монтажа гофрированную трубу или специальные муфты, в которых будет производиться подключение кабеля.
Это, может быть, и не является обязательным элементом, но при возникновении каких-либо проблем не потребуется производить ремонт всего пола, достаточно будет добраться до мест соединения, поэтому пренебрегать этим не стоит.
Виды теплого пола для ванной
Устройство электрического тёплого пола может быть:
- Кабельный.
- Плёночный (инфракрасный).
Это основное деление. В зависимости от формы выпуска, кабель может выпускаться:
- На катушке.
- В матах. Это такой же кабель, но он закреплён на пластиковой сетке.
А плёночные полы подразделяются по используемым материалам на:
- Углеродные.
- Биметаллические.
В силу своей специфики, электрические плёночные полы идеально подходят для укладки под ламинат. В ванной же, самым оптимальным выбором будет кабельный тёплый пол. Своими руками и без опыта его уложить проще всего. При этом, следует отметить, что кабель может быть двужильным и одножильным. Если монтаж теплого пола будет производиться своими руками, и навыка у вас нет, то обязательно берите двужильный нагревательный кабель. Его преимущество в том, что он подключается только с одного конца. Второй конец, останется там, где вы окончите укладку.
Укладывать нагревательный кабель в матах(как на видео), первый раз будет несколько труднее. В такой комплектации, он выпускается больше для профессионалов. А для начала давайте остановимся на двужильном кабеле.
Мощность нагревательного элемента рассчитывается исходя цифры 150 в/м2. Для ванной комнаты, как для помещения с повышенной влажностью, это минимальное значение.
Что входит в комплект
Кроме самого кабеля, потребуется:
- Терморегулятор (комплектуется выносным датчиком температуры).
- Монтажная лента.
- Теплоизоляция толщиной 4 мм.
- Сухая смесь для стяжки.
- Расходные материалы: скотч, дюбеля.
Сколько это стоит?
Действительно, когда в планах появляется задача установки в помещении теплого электрического пола своими руками, в первую очередь возникает вопрос о его стоимости. Сразу отметим, что выполнив монтаж системы своими руками, вы сэкономите половину стоимости всего ремонта, т.к. именно услуги мастеров потребуют больше всего затрат.
Итак, если речь идет о готовых комплектах теплого пола, то в среднем 1 м2 будет стоить около 3500 рублей. В специализированных магазинах можно найти разнообразные комплекты, стоимостью от 2000 до 5000 рублей за 1 квадратный метр. Тут мы не рекомендуем гнаться за низкой ценой, т.к. это обычно означает низкое качество системы. И понятно, что если нагревательный кабель выйдет из строя, то просто заменить его не получится, т.к. он обычно укладывается под плитку.
Стоимость работы мастера по укладке теплого пола колеблется около 1000 рублей за кв.м.
Как правильно выбрать способ монтажа
Если вы строите новый объект, или задумали масштабный ремонт — однозначно воспользуйтесь первым способом. Это самый трудоемкий вариант, но он позволяет сконфигурировать систему «на века».
Второй вариант можно применить, если вы не хотите срывать старую стяжку (допустим, она в идеальном состоянии). Тогда придется немного пожертвовать высотой помещения: пол приподнимется на пару сантиметров.
Оба способа выполняются по принципу «уложил и забыл». То есть, возможности проверить либо обслужить нет.
В случае выхода из строя нагревателей, вам придется срывать стяжку и выполнять работы заново.
И, наконец, третий способ. С точки зрения выполнения работ он самый пустяковый: потребуется лишь монтаж системы питания и управления (не сложнее, чем установить выключатель для люстры). Однако надежность вызывает вопросы. Разложенный поверх стяжки теплый пол подвергается переменному механическому воздействию. Поэтому к самим элементам предъявляются повышенные требования (это сказывается на стоимости).
Зато есть возможность в любой момент проверить либо отремонтировать неисправный кусок. Для этого достаточно лишь снять линолеум либо разобрать ламинат.
Исходя из полученной информации, вы сможете разработать четкий план. После чего приступаем к расчету необходимых материалов
Монтируем нагревательные секции
Монтаж кабеля своими руками проводят согласно плану, в котором уже определен шаг кабеля и порядок его размещения.
Монтаж кабеля
Перед укладкой проверяют провод на сопротивление.
Проверяют провод на сопротивление
Полученные результаты должны соответствовать цифре, указанной в гарантийном талоне.
Соответствие цифр означает, что кабель греет хорошо, и система порадует теплом.
Нагревательный элемент бывает одно- и двухжильным. В первом случае оба конца нужно подключать к терморегулятору.
Подключить к терморегулятору
Во втором только один. Холодный конец заводят в сделанную штробу. Увидеть подключение обоих типов проводов можно в видео.
Начало кабеля и соединительную муфту ставят на монтажную ленту. После их закрепляют. Муфту размещают так, чтобы она не торчала из будущей бетонной стяжки. Ее наличие на поверхности бетона является недопустимым.
Нагревательный элемент выкладывают по плану. При этом соблюдают нужный шаг, а также определенную последовательность
Важно, чтобы кабель не имел очень резких сгибов. Если они будут, система будет работать плохо
Согласно словам экспертов, минимальная величина радиуса изгиба должна равняться 5 сантиметрам.
В дальнейшем монтируют своими руками термодатчик. Для этого устанавливают гофр от терморегулятора к полу. Этот гофр должен также размещаться на полу между витками кабеля. Его ставят посередине шага и заводят между провода более чем на 40 сантиметров. Конец гофра заглушают. Далее в него вставляют термодатчик и вытягивают. Согласно некоторым видео процедуру надо повторить, чтобы убедиться в легкости его замены.
Чтобы добиться наиболее точного соответствия между температурой поверхности пола и выставленным режимом работы терморегулятора, заглушенный конец ставят на подложку, поднимая как можно ближе к поверхности стяжки.
Далее своими руками вставляют термодатчик в гофр, снова проверяют сопротивление уложенного кабеля и проводят подключение терморегулятора.
Монтируют термодатчик
Этот процесс зависит от особенностей устройства. Также к нему подключают кабель питания и проверяют то, как работает система, а также как она греет. Если все хорошо, отключают терморегулятор. Далее его снимают. Такой шаг позволит провести конечный ремонт без шансов повреждения устройства. Кроме этого, фотографируют или рисуют размещения кабелей. Некоторые снимают видео.
Распространенные ошибки
Как установить правильно своими руками электрические полы — этот вопрос часто встаёт перед новичками, которые хотят сделать данный обогрев дома.
Главная ошибка — монтаж полов под крупногабаритной мебелью. Под ней, поверхность не охлаждается, что приводит к перегреву, а затем выходу системы из строя.
Нельзя так же сгибать кабель, это нарушит функционирование устройства. При укладке кабельных мат, резать провод недопустимо, поэтому следует правильно рассчитать размер обогреваемой площади.
Распространённая ошибка, при сооружении электрополов — несоответствующий контроль за сопротивлением изоляции при монтаже. Показатель не должен превышать указанный производителем, более чем на 10%.
При использовании плёночного тёплого пола, он может перестать греть, при повреждении плёнки. Токоведущие его части должны быть качественно изолированы, иначе произойдёт утечка электрического тока, в итоге система отключится.
Если говорить о датчике температуры, то не стоит заливать его в стяжку. В случаи поломки, замена будет сложной. Он размещается в гофро трубе.
Способы установки теплого электрического пола
Способы укладки зависят от типа элементов и назначения помещения.
Основные варианты:
Монтирование в слой стяжки. Подходит для жилых комнат, ванной, кухни и лоджии. Применяются кабельные элементы, гидроизоляция, утеплитель. Финальный штрих – декоративное напольное покрытие.
-
Поверх стяжки под плитку. Очень экономичный способ, но подходит только для жилых квартир, когда помещение этажом ниже полноценно отапливается.
Непосредственно под напольное покрытие. Применяются пленочные варианты, они кладутся непосредственно на стяжку. В некоторых случаях делают гидроизоляцию.
Необходимо учитывать, что стяжка пола обязательна в любом случае, если вы хотите красивые, ровные и прочные полы.
Укладка теплого пола поверх качественной стяжки
Если чистовая стяжка высокого качества, нет смысла ее разрушать, теряя время и средства. Достаточно будет зачистить поверхность до голого цемента (если там был слой клея: например, для укладки паркета). Затем сверху укладываются кабели теплого пола (разумеется, с использованием монтажных лент) и сервисная проводка (термометр, линии питания). После окончательной проверки и контрольного включения, можно приступать к укладке финишной стяжки. Если вы планируете ламинат либо линолеум — оптимальный вариант, это жидкий самовыравнивающий пол.
Толщина стяжки над кабелем нагрева в этом случае должна быть не менее 10 мм.
Если вы планируете укладывать керамическую плитку, можно обойтись без второй стяжки. Просто слой клея должен покрывать нагревательные элементы на 2–3 мм.
Общие требования к монтажным работам
Есть одно очень важное правило, которое касается любых тёплых полов – горизонтальность поверхности должна быть идеальной. Это необходимо обеспечить ещё до начала укладки теплоизолятора и прочих работ
А причина здесь в том, что если выравнивание полов проводить стяжкой поверх кабеля, то может сложиться весьма неприятная ситуация, когда в разных углах комнаты, толщина стяжки будет разной. По результату для нагрева поверхности кабель будет работать в противоположных углах комнаты с разной интенсивностью. Такое положение очень быстро приводит к поломке оборудования.
Выравнивание полов проводят цементно-песчаной стяжкой с минимальной толщиной 4 см. Учтите, что время полного созревания стяжки рассчитывается по формуле 1 см толщины – 1 неделя. Для ускорения процесса, можно использовать быстросохнущие смеси, которые набирают полную прочность при толщине до 10 см, в течение 2-3 суток.
Внимание: все дальнейшие инструкции будут исходить из того, что в целевом помещении полы выровнены по горизонту
