Сферы применения водяных теплых полов
Основным и самым важным недостатком теплых полов водяного типа является невозможность их использования в многоквартирных домах с централизованным отоплением. Конечно, всегда можно попытаться согласовать такую ситуацию с местными управляющими компаниями – но в подавляющем большинстве случаев итогом будет отказ.
Вся проблема заключается в возможностях и характеристиках централизованной отопительной системы. Она характеризуется высоким давлением и температурой – и эти показатели слишком велики для теплого пола. Любые ошибки, допущенные в процессе монтажа, могут привести к протеканию контура, в результате которого нижняя квартира будет залита горячим теплоносителем, а верхние квартиры попросту останутся без отопления. Поэтому, если уж есть необходимость обустройства теплого пола в квартире, то нужно выбирать электрические варианты (разумеется, при этом нужно учесть все возникающие нюансы).
В частных домах ситуация выглядит совершенно иначе. Здесь уже нет ограничений по применению, поэтому технология водяного теплого пола может раскрыться в полой мере. Благодаря рациональному распределению тепла в помещении (тепло по большей части остается на нижнем уровне) достигается значительная экономия. Помимо частных домов, теплые полы можно использовать и в других постройках – например, в гараже или мастерской.
Монтаж электрического теплого пола – конвекционный и инфракрасный тип
В данном случае заливка раствором не требуется, армирующую сетку применяют только для крепления витков кабелей. Уложить провода можно на деревянное или бетонное покрытие. Витки прокладывают на расстоянии не менее 25 см, рассчитать их нужно таким образом, чтобы на один квадратный метр комнат приходилась мощность не более 100 Вт, санузлов – 140 Вт.
В случае, когда этот типа получения тепла единственный в доме — мощность для жилых помещений допускается в пределах 150 Вт, а ванных – 180 Вт. Толщину бетонной стяжки необходимо сделать достаточной, чтобы разместить на ней тяжелую мебель и не повредить ее весом провода.
Кроме того, термодатчики нужно установить в местах между спиралями или витками, где будет удобно сделать выход наружу, чтобы в случае поломки была возможность быстро заменить датчик.
Такой же принцип при монтаже инфракрасного пола. Рулон разворачивают на предварительно очищенной поверхности и закрепляют липкой лентой. Тут необходима подложка с фольгой, которая обеспечит правильное направление движения подогретого воздуха.
Если придерживаться четко разработанной схемы и пользоваться инструкцией, установить теплый пол самостоятельно станет посильной задачей. Кабели нужно проводить таким образом, чтобы они не пересекались и не перекручивались.
Особо аккуратно нужно осуществлять работы с электрическими матами во избежание их повреждения. Не ходите по ним, пока не будет осуществлена заливка пола.
Схема системы водяных полов
В профессиональных кругах систему теплых водяных полов называют «пирогом», так как она имеет свои «слои». Для того чтобы сделать такое отопление, есть инструкция, согласно которой следует знать, какие этапы придется выполнить:
- Выравниваем базовое основание.
- Создаем гидроизоляцию будущего покрытия.
- Происходит монтаж демпферной ленты.
- Крепится теплоизоляция.
- Установка труб для прогона жидкости.
- Осуществление покрытия в виде бетона или несущего слоя.
- Установка финишного покрытия.
В конечном счете «пирог» может быть толщиной от 5 до 15 см, в зависимости от используемых материалов. Рассмотрим все более подробно.
Водяной тёплый пол
6 этап – заливка стяжки
Укладка электрического теплого пола в стяжку делается при
использовании кабеля или нагревательных матов. В случае с пленочным полом,
монтаж выполняется без стяжки.
Для устройства электропола в стяжку применяется:
бетонная стяжка. Классический раствор для бетонной стяжки
состоит из 4 частей песка, 1 части цемента М400, 0,5 частей воды. При
использовании цемента М200 соотношение будет 2:1. Для повышения эластичности
раствора в него можно добавить пластификаторы (1%). Достоинство пластификатора
в дешевизне, недостаток в длительном периоде полного высыхания;
наливной пол. Высота наливного пола 3-10 мм. Поэтому его
нужно наносить в несколько слоев. Наливной пол рекомендован, когда укладывается электрический теплый пол под ламинат;
плиточный клей. Проверенный согласно отзывам пользователей
вариант, которому советуют отдать предпочтение, если монтируется электрический
теплый пол под плитку.
Независимо от вида, используемого для стяжки материала,
оптимальная высота (толщина) стяжки составляет 30-50 мм.
Примечание: в качестве наполнителя для бетона можно
использовать щебень мелкой фракции, но ни в коем случае не перлит или керамзит.
Эти материалы могут вызвать нарушение теплообмена и привести к перегреву
системы.
Укладка в бетонную стяжку
Как правильно смонтировать электрический теплый пол, чтобы при дальнейшей эксплуатации он не доставлял хлопот? В первую очередь, нужно определить, где будет стоять терморегулятор. Располагают его на высоте около 30-35 см. от пола, ниже не целесообразно.
Итак, этапы монтажа тёплых электрических полов:
Устанавливают терморегулятор. Монтаж этого прибора — практически то же самое, что и монтаж розетки с закрытой проводкой.
Вниз от терморегулятора делают штробу под питающие и управляющие провода. Это углубление размерами примерно 2х2 см.
Очищают от мусора и острых предметов основание.
Делают теплоизоляционный слой. В квартирах лучше всего брать вспененный полиэтилен, покрыты фольгой (изолон). Его необходимо застелить единым слоем, стыки проклеить с помощью скотча.
Так как речь идёт о бетонной стяжке, обязательно по периметру закрепляется демпферная лента
Для укладки греющего кабеля нужна будет монтажная лента.
К монтажной ленте (пластиковой или металлической) крепят кабель с помощью специальных клипсов.
Если выбраны маты — их просто прибивают к основе.
Важно. Электрические полы нельзя монтировать под тяжёлой мебелью. Следует отступить и от стен примерно на 5 см
Если в помещении ест ещё нагревательные элементы, то от них тёплые полы должны располагаться не мене чем на десяти сантиметровом удалении. Между витками кабеля расстояние выдерживают в 8 см.
Следующий этап — завести кабель в гофрированный мягкий рукав, чтобы не повредить его бетонной стяжкой. Радиус изгиба — около 5 см.
После проверки системы делают бетонную стяжку.
Следует отступить и от стен примерно на 5 см. Если в помещении ест ещё нагревательные элементы, то от них тёплые полы должны располагаться не мене чем на десяти сантиметровом удалении. Между витками кабеля расстояние выдерживают в 8 см.
Следующий этап — завести кабель в гофрированный мягкий рукав, чтобы не повредить его бетонной стяжкой. Радиус изгиба — около 5 см.
После проверки системы делают бетонную стяжку.
Для электрического тёплого пола не нужно делать мощную бетонную стяжку, достаточно толщины в 3 см. Раствор так же можно брать готовый или делать самому цементно-песчаный.
Альтернативные способы монтажа водяного теплого водяного пола
В данном случае имеется в виду настильный способ и монтаж системы при помощи деревянных лаг. Я объединил их вместе, так как технология практически повторяется.
При обустройстве системы настильным способом нам уже не обойтись без вышеупомянутых специальных плит с бобышками. Иначе никак, ведь нам нужно на что-то укладывать сам верхний настил.
Монтаж настила на утеплитель с бобышками.
Все действия повторяются, на ровные, горизонтальные полы укладывается гидроизоляционная пленка и демпферная лента. На пленку монтируем плиты с бобышками и между этими бобышками укладываем трубную разводку.
Настил мы будем делать из плит ГВЛ, можно еще использовать водостойкую фанеру, но она обойдется дороже. Плиты ГВЛ укладываются по принципу кирпичной кладки в 2 слоя.
Стыки между листами первого и второго слоя ни в коем случае не должны совпадать. Между собой слои скручиваются короткими саморезами, чтобы концы саморезов не выглядывали снизу. В результате у нас получается монолитная плита на всю комнату.
Металлический теплообменник для теплого пола.
Деревянный пол обустраивается немного иначе. Утеплитель здесь располагается в подполе, и его мы в расчет не берем. Изначально у нас есть ровный деревянный настил, на который мы и будем монтировать теплый пол.
Чтобы обустроить пазы, в которые будет закладываться труба, нам нужно набить на пол деревянную строганную доску сечением 100х26 мм. Планки набиваются с зазорами, чуть превышающими толщину трубы.
Пластины теплообменников уложенные между досками.
Дерево имеет плохую теплопроводность, поэтому для ее увеличения нам понадобятся алюминиевые или стальные пластины с выгнутыми пазами под трубы. Эти пластины закладываются в зазоры между планками и фиксируются на этих планках степлером или гвоздями.
Дальше нам остается уложить трассу трубной разводки и зашить весь пол слоем ГВЛ. В данном случае ГВЛ будет базироваться на деревянных планках и 2 слоя плит набивать нет смысла, плюс сами понимаете, чем толще настил, тем хуже он будет проводить тепло.
Вариант обустройства водяного пола настильным способом.
Положительные и отрицательные моменты теплого пола
Как и любая отопительная система, установка теплого пола имеет свои достоинства, благодаря которым она пользуется популярностью:
- простые монтажные работы, не требующие больших затрат. Потратиться придется лишь на приобретение оборудования для подогрева воды. Сам же монтаж водяного отопления имеет приемлемую стоимость;
- система теплого пола имеет превосходную совместимость с любым напольным покрытием. Теплый пол можно монтировать под любой материал: линолеум, плитку, ламинат, ковровое покрытие;
- существенная экономия тепла, которая позволяет снизить расходы на отопление. Тепло экономится от 30% до 50%, а это, согласитесь, весомые показатели;
- современная отопительная система способна полностью заменить традиционное оборудование, тем самым позволяя увеличить полезную площадь помещения, придать эстетический вид комнате;
- система не зависит от перепадов электроэнергии, нагревается быстро и надежно удерживает тепло.
К недостаткам системы относятся:
- сложность технологии монтажа во многих квартирах. Оборудовать теплыми полами помещение в многоэтажке бывает сложно, а порой и невозможно;
- при подключении к централизованной системе отопления отсутствует возможность регулирования температуры поданной воды;
- некачественная труба или неправильный порядок монтажа могут в дальнейшем привести к затоплению. Даже незначительное просачивание приводит к большой проблеме.
При выборе материалов для создания теплых полов предпочтение следует отдавать качественным материалам, которые отличаются прочностью, выносливостью и долговечностью.
3 этап – подбор оборудования и материалов
Система электрический теплый пол включает в себя:
- нагревательный кабель;
- провода соединительные;
- регулятор, датчик температуры;
- система защиты (устройства защитного отключения);
- кабель для заземления (медный);
- прочий материал: крепления, дюбель-гвоздь, демпферная лента,
мел (для разметки).
Инструмент для работы используется стандартный: молоток,
зубило, перфоратор, ножницы по металлу, рулетка, отвертки.
Виды нагревательного кабеля для теплого пола
Выбор нагревательного кабеля имеет определяющее значение,
поэтому следует знать, что для монтажа используются такие его виды:
резистивный кабель. Нагревательным элементом выступает жила,
отличающаяся повышенным сопротивлением. Благодаря этому сопротивлению, ток,
движущийся по кабелю, преобразуется в тепловую энергию;
саморегулирующийся кабель. В этом случае обогрев происходит
за счет полимерной матрицы. Особенность саморегулирующего кабеля заключается в
том, что исключен перегрев. Такой вид кабеля отличает высокая стоимость, но и
более длинный период эксплуатации.
Как сделать электрический теплый пол своими руками
В случае укладки теплого пола под плитку, технология монтажа вполне допускает самостоятельное проведение всех работ. Так что при желании можно отказаться от вызова мастера, и сделать все необходимое своими руками.
Перед тем как делать теплые полы, необходимо тщательного подготовить основание, максимально тщательно выровняв его. При этом совсем необязательно наносить новую стяжку. Вполне допустимо использовать старое бетонное основание, если оно достаточно ровное. В этом случае потребуется лишь пропылесосить и помыть поверхность.

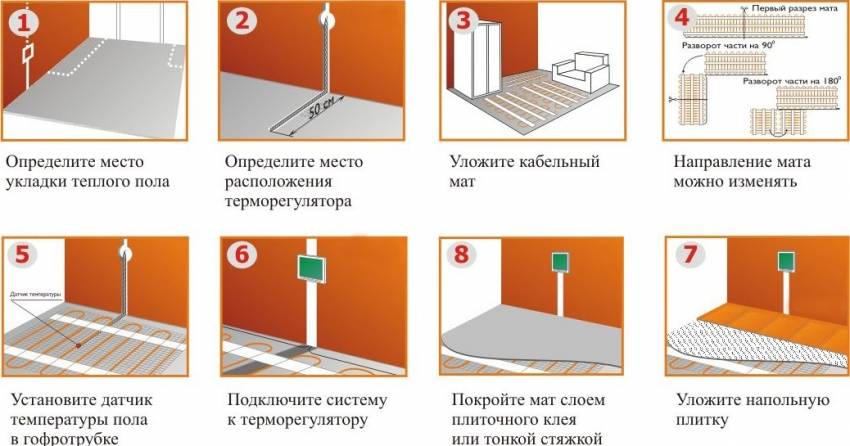

Последовательность установки системы теплого пола под плитку
Далее осуществляется укладка термоизоляционного слоя – чрезвычайно ответственный этап, призванный обеспечить максимальную экономию тепла и средств. Лучшим материалом для этой цели принято считать пенофол. Он легко крепится к основанию при помощи двухстороннего скотча и при этом обладает коэффициентом теплоизоляции 0,049 Вт/мК.
Теперь можно переходить непосредственно к укладке системы теплого пола. Данная процедура будет зависеть от того, какой из выше предложенных способов вы выбрали. На этом этапе стоит подумать о размещении датчика температуры, особенно в том случае, если вы покупали отдельные составляющие, а не готовый к укладке комплект. Датчик просовывают вместе кабелем питания в гофрированную трубу, которая в дальнейшем заливается бетоном с наружной части.
Монтаж пленочного теплого пола осуществляется согласно этой же инструкции, за исключением разве что необходимости производить заливку стяжки после укладки.
Схема расположения элементов системы теплого пола в ванной комнате стандартного размера

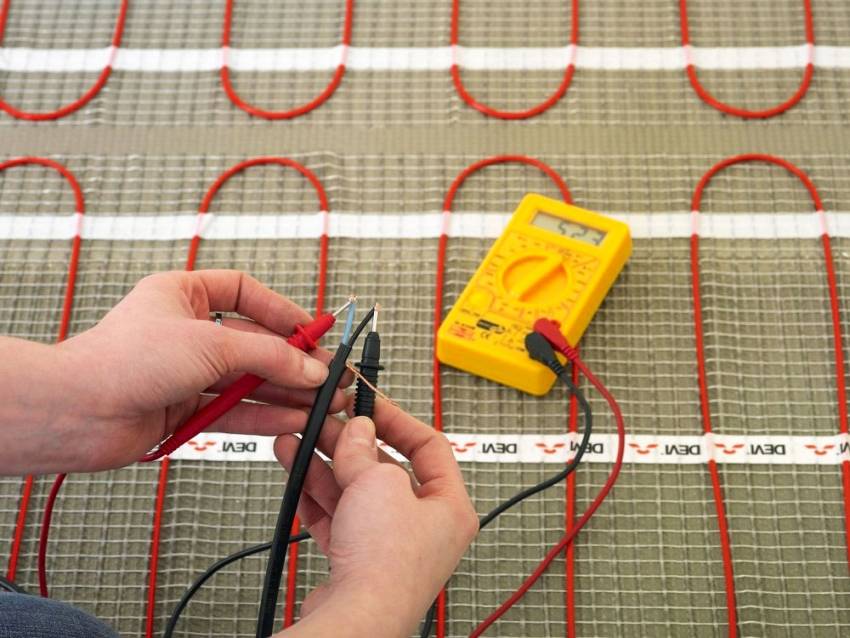

Как самостоятельно проверить исправность теплого пола
Перед тем как перейти к завершающему этапу работ – укладке плитки, необходимо провести проверку исправности системы. Для этого нужно следовать следующему алгоритму:
- Проверить все места соединений и сгибов.
- Включить питание и провести проверку температуры.
- Воспользовавшись специальным тестером, измерять показания сопротивления (всю информацию о нормах для системы этого типа можно узнать из техпаспорта).
Если все показатели в норме и система работает исправно, то остается лишь залить слой стяжки (если в нем есть необходимость) и провести укладку кафеля.
Перед укладкой стяжки и напольной плитки, стоит проверить работоспособность установленной системы
Настильная технология монтажа
Шаг 1: Если в доме плиты перекрытия не рассчитаны на высокие нагрузки, контур водяного пола можно смонтировать без заливки стяжки. На ровное основание пола укладываются плиты из вспененного полистирола, в которые по схеме монтируются специальные пластины из алюминия, снабженные каналами для труб. Металлические пластины рассеивают тепло, делая прогрев равномерным, они должны покрывать не менее 80% поверхности пола.
Для деревянного основания пола подходит модульная система с использованием листов ДСП, которые укладываются поверх слоя из теплоизолирующего материала. В модулях из древесно-стружечных плит необходимо выполнить пазы для крепления алюминиевых пластин согласно схеме укладки контура. Трубы защелкиваются в каналы пластин.
На втором этаже дома с деревянными полами можно уложить водяной контур по реечной технологии
Важно, чтобы лаги располагались с шагом 300 – 600 мм. Пространство между лагами заполняется теплоизолятором, затем на них набиваются доски высотой от 28 мм таким образом, чтобы между рейками оставалось пространство для укладки отопительного контура
Получившиеся пазы должны имеет ширину около 20 мм.
Шаг 2: Во всех случаях поверх уложенного в пазы контура укладываются листы ГВЛ. Для паркетного пола достаточно одного слоя листов, для керамической плитки либо укладки ламината, основание выполняется из двух слоев ГВЛ.
Выбрав оптимальную технологию укладки, вы сможете без проблем, самостоятельно смонтировать надежный водяной теплый пол.
Видео по теме «Монтаж водяного теплого пола своими руками»:
Монтаж электрического кабельного пола
Устройство теплого пола своими руками в ванной комнате с применением нагревательных матов кабельного типа происходит по определенной схеме. Она подразумевает:
Устройство теплого пола под плитку своими руками подразумевает предварительную подготовку поверхности. Нужно удалить старое напольное покрытие, устранить значительные дефекты. При наличии больших неровностей заливают тонкий слой цементно-песчаной стяжки.
Электрический теплый пол в ванной укладывается на теплоизоляционную подложку, которая повышает эффективность работы всей системы. Лучше всего использовать пенофол. Это теплоизоляционный материал рулонного типа, который имеет фольгированное покрытие. Его укладывают на всю поверхность пола, а стыки между полосами герметизируют своими руками при помощи скотча.
Теплый пол в ванной комнате укладывается на всю поверхность, кроме участков, где будет размещаться душевая кабина или ванна. Монтаж нагревательных матов своими руками происходит по направлению к месту установки терморегулятора от любого дальнего угла. Данные элементы можно резать, но нужно следить за тем, чтобы не повредить кабель. При установке нагревательных матов под плитку недопустима их укладка в два слоя
Также важно следить за тем, чтобы между соседними кабелями было расстояние не меньше 5 см, а до стен – минимум 10 см.
Устройство теплого электрического пола под плитку подразумевает присутствие в системе терморегулятора. Он устанавливается на стене в отверстие, которое делают при помощи дрели со специальной насадкой
При выборе места монтажа терморегулятора следует учитывать возможность подключения термодатчика и проводов от сети.
Между витками нагревательного кабеля устанавливается датчик температуры. Его укладывают в гофрированную трубку, которая защищает от негативного воздействия, создаваемого стяжкой и напольным покрытием. Датчик температуры ведут к терморегулятору через предварительно прорубленную штробу в стене.
Измеряют рабочее сопротивление кабеля, которое должно полностью соответствовать тому, которое указано в паспорте изделия. Максимальное отклонение от нормы – 10%.
Место укладки датчика температуры фиксируют плиточным клеем и ждут, пока он высохнет.
Концы кабеля подключаются к терморегулятору по схеме, которая обозначена в паспорте устройства. Также к нему присоединяют питающуюся от сети проводку.
Устройство теплого пола под плитку подразумевает применение специального клея, который предназначен для монтажа данного напольного покрытия. Раствор готовят согласно указанным на упаковке пропорциям. Плиточный клей наносят специальным шпателем, устраняя возможные пустоты или щели. Толщина слоя из раствора – 10 мм.
На еще влажный клей укладывают плитку. Эксплуатацию системы можно начинать после полного высыхания раствора. Этот термин указан производителем на упаковке.
1 этап – создание проекта и выполнение расчетов
Начало работ по обустройству системы электрический теплый
пол начинается с выбора типа нагревательного элемента.
В зависимости от этого выделяют такие типы систем:
кабельные полы. За подачу тепла отвечает нагревательный
кабель, укладываемый на подготовленное основание. Монтаж кабеля выполняется с
использованием дополнительных крепежей или сетки;
нагревательные маты. В этом случае, нагревательный кабель
помещен в специальный теплопроводящий мат и располагается внутри в виде
«змейки». Использование матов существенно сокращает время на проектирование и
монтаж кабеля;
пленочные полы (инфракрасные). Обогрев осуществляется путем
установки специальной ИК-пленки для теплого пола.
Виды электрического теплого пола
Примечание: многие пользователи столкнулись с проблемой
установки пола в эксплуатируемом помещении. Затруднение связано с тем, что
прокладка труб требует штробления стен, для монтажа независимой линии электропроводки.
Варианты схем укладки нагревательных кабелей
Варианты схем укладки нагревательных кабелей для электрического теплого полаВарианты схем укладки нагревательных матов с поворотом на 90 и 180 градусов
Разрабатывая проект теплого электрического пола нужно
принять во внимание и то, что существуют различные подходы к монтажу систем,
отличающиеся по способу укладки кабеля:
монтируется в стяжку;
укладывается поверх стяжки под плитку, ламинат;
укладывается непосредственно на стяжку под чистовое покрытие
(пленочные (инфракрасные) теплые полы).
Разработанный проект содержит такие сведения:
расчет теплого пола электрического;
место установки регуляторов обогрева и подвод питания;
место монтажа нагревательного кабеля в каждой из комнат;
Примечание: кабель не укладывается в местах, отведенных для
установки мебели и громоздких приборов. Также его нецелесообразно укладывать в
местах, где есть источники тепла.
Пример проекта для ванной

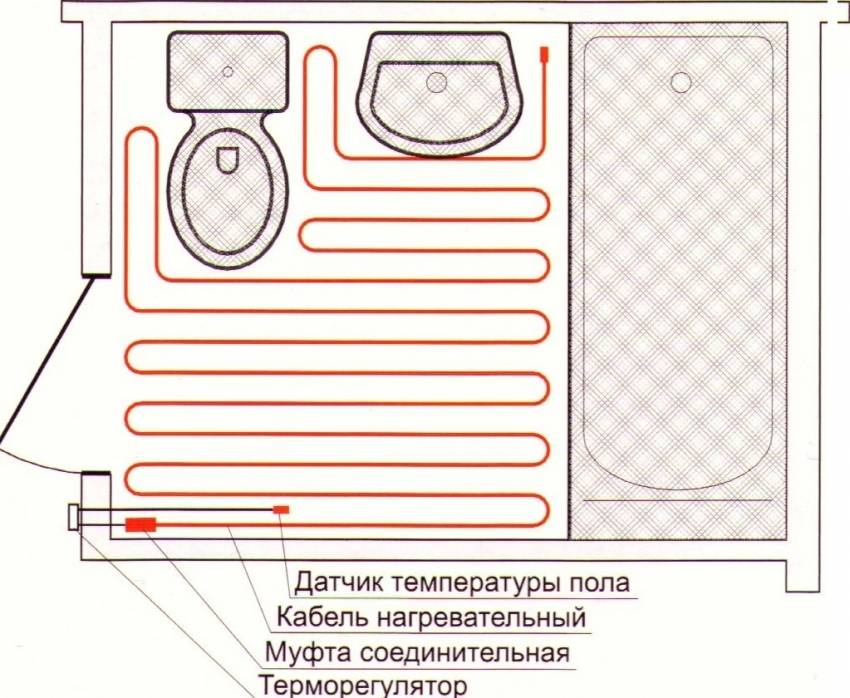

Схема укладки кабельного теплого пола в ваннойПроект электрического теплого пола в ванной комнате
Одним из недостатков теплого электрического пола является
отсутствие возможности сделать перестановку тяжелых предметов мебели, т.к.
крайне нежелательно ставить мебель на кабеле, это может привести к нарушению
его целостности.
Расчет электрического теплого пола
Расчет системы по мощности зависит от отапливаемой площади и
может быть выполнен по формуле:
Р=р*S
Где,
Р – мощность системы, Вт/м.кв.
Р – мощность нагревательного элемента, Вт;
S – площадь комнаты, м.кв.
Примечание: расчет теплых полов производится для каждой
комнаты отдельно.
Для расчетов можно использовать таблицы, разработанные
производителями кабельного теплого пола. Эти таблицы учитывают теплопотери
комнаты, шаг укладки кабеля, общую длину кабеля в помещении. В случае с
пленочным полом – подбирается количество секций, покрывающих заданную площадь.
Материалы для теплого водяного пола
Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.
Схема теплого водяного пола со стяжкой
Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:
- По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
- На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.
- Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
- Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
- Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.
Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.
Трубы для теплого пола и схемы укладки
Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.
Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.
Схемы укладки труб теплого водяного пола
Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.
Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.
Стяжка
Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.
Полусухая стяжка для теплого пола
Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.
Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.
