Обзор разных моделей коллекторов
Итак, ещё примеры коллекторов.

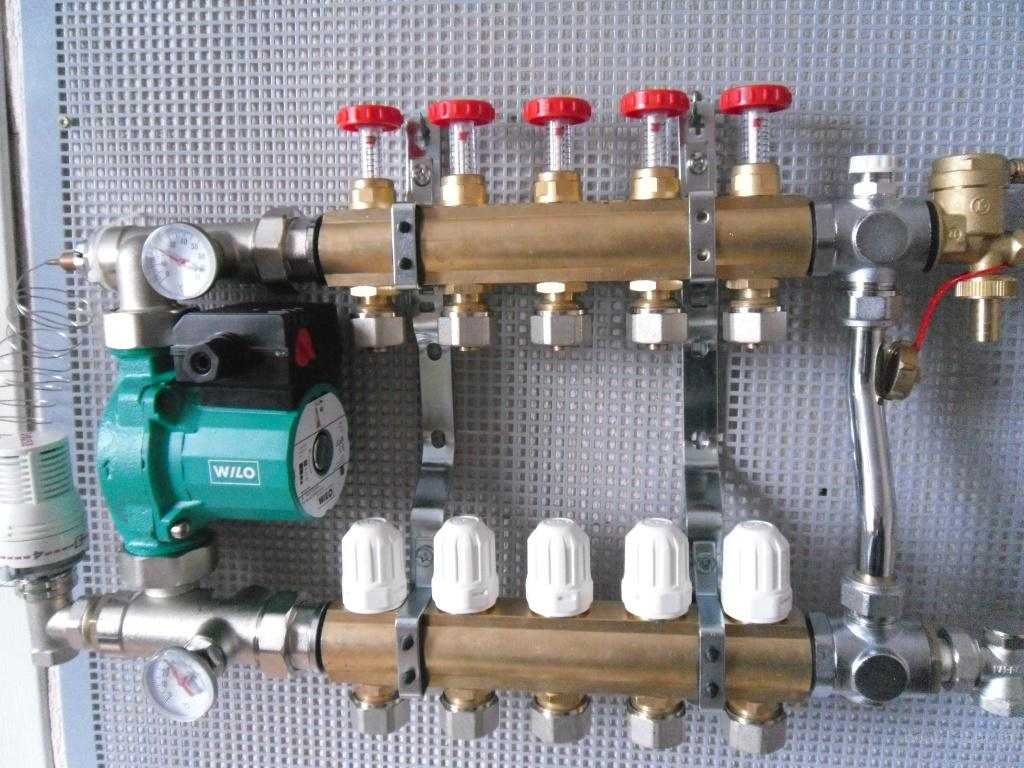

Коллектор со смесительным узлом:
Сами коллекторы здесь из нержавеющей стали. Входные патрубки на 1 дюйм; выходящие (для присоединения петель тёплого водяного пола) полудюймовые.
На обратном коллекторе встроены балансировочные клапаны, а на подающем коллекторе встроены микрометрические клапаны с сервоприводами.
Также имеется воздухоотводчик. Клапаны заполнения-слива. Термометры, по которым можно следить за разницей температур на входе и выходе и, соответственно, судить об эффективности тёплого водяного пола. Двухходовой балансировочный клапан. Ну и циркуляционный насос, думаю, ни с чем не спутаешь. Циркуляционный насос ставится только в смесительных узлах.
Ещё одна разновидность коллекторов:
Кроме того, что рассматривалось у предыдущего, у этого есть ещё термостат, который на фото почему-то отдельно (слева вверху белая «штуковина», внешне похожая на вентиль от крана или смесителя), но он присоединяется в соответствующее ему место.
Ещё коллектор:
И ещё:
А такой ставится в системе тёплого пола в квартире:
И опять:
На фото ниже коллектор производства Дании с резьбой 1 дюйм (25 мм), а выходы могут быть как полудюймовые, так и трёхчетвертные:
Качество таких коллекторов хорошее и ставить их стоит при большой протяженности системы, большому числу петель, чтобы снизить гидравлические сопротивления.
На самом деле, не зависимо от модели и от комплектации, все коллекторы работают по одному и тому же принципу, и коллекторы для водяного тёплого пола ничем не отличаются от коллекторов, используемых в радиаторных системах отопления.
Здесь стОит только добавить, что диаметры для присоединение трубы тёплого пола на коллекторах могут быть разными: 16, 18 и 20 мм. Но в частном строительстве не целесообразно использовать больше диаметр, чем 16 мм.
Это интересно: Обзор монтажа сверхтонкого теплого пола — разбираемся развернуто
Коллектор для теплого пола. Схема коллектора
Схема коллектора для тёплого пола проста даже для обывателя. Её основные части – 2 элемента. Первый (подающий коллектор) распределяет нагретую воду по магистралям отопительной системы. Второй (возвратный коллектор) собирает остывшую жидкость и транспортирует её дальше по отопительной системе. Но в конструкции имеются и управляющие элементы. Они отвечают за регулировку температуры воды, давление в трубах и скорость прохождения теплоносителя по ним.
Элементы управления:
- датчик температуры воды – показывает уровень нагрева в конкретный момент и устанавливается на входных и выходных патрубках системы;
- центральный терморегулятор необходим для настройки уровня температуры. От регулятора в устройство поступают сведения о степени нагрева теплоносителя. Исходя из этих данных, происходит регулирование потоков холодной и горячей воды в системе;

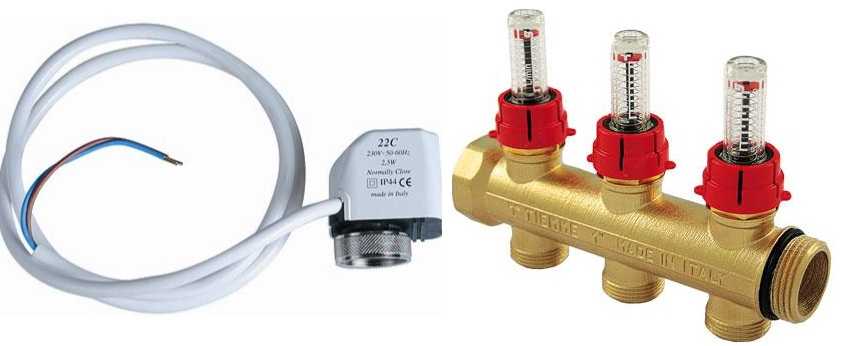

- сервоприводы – имеют схожие с терморегулятором функции, но имеют и дополнительную функцию, прибор отвечает за настройку потока теплоносителя;
- расходометры – предоставляют ручное управление тёплого пола. Регулируют объём воды и позволяют следить за теплопотерями системы.
В комплекте коллектора для тёплого пола могут быть и такие компоненты: насос для циркуляции воды, воздухоотводчик (обеспечивает удаление воздуха и газов из отопительной системы).
Устройство с 3-мя ходовыми смесительными клапанами
Трехклапанный коллекторный узел представляет собой конструкцию со следующими характеристиками:
смешивание жидкостей с разными температурными показателями происходит внутри клапана;
- осуществляется одновременная подача подогретого теплоносителя от котла и жидкости от напольного отопления через байпас;
- для регулировки работы внутри клапана размещается заслонка. Она установлена перпендикулярно к трубе подачи и обратки. Изменяя ее положение можно произвести регулировку температуры подаваемого в напольное отопление теплоносителя;
- недостатком конструкции данного типа считают наличие скачков температуры. Преимущество 3-ходовых клапанов – универсальность, поскольку они подойдут для всех типов водяных контуров.
Эксплуатация
Схема коллектора теплого пола относительно проста. Но при его эксплуатации необходимо периодически проверять работоспособность отдельных элементов и всей системы в целом. Для этого рекомендуется составить график проверки оборудования и проведения профилактических работ такого характера:
- Контроль работоспособности элементов устройства.
- Проверка параметров теплоносителя в каждой из магистралей – скорость, температура. Для этого необходимо периодически снимать показания приборов управления.
- Контроль целостности подключения трубопроводов к гребенкам, отсутствие протечек и разгерметизации.
- Соблюдение температурного режима работы системы с помощью снятия данных с термометров.
Проводя эти несложные процедуры можно поддерживать бесперебойную работу всей системы и отдельных ее частей. Но главным условием является профессиональное подключение коллектора теплого пола. От правильности этого этапа монтажа зависит работоспособность устройства и его эксплуатационные качества.
Смесительный узел для теплого пола своими руками: назначение и устройство
Если кто-то вам скажет, что смесительный узел теплого пола – это всего лишь распределительный коллектор, который разделяет потоки теплоносителя на группы (так сказать, поставляет его в различные участки теплого пола), смело можете обвинять его в некомпетентности в данном вопросе.
На самом деле то, о чем они говорят (распределительной гребенке или коллекторе), является всего-навсего только частью смесительного узла, включающего еще массу различного оборудования, которое служит не только для управления работой теплого пола, но и для оптимизации этой самой работы.
В общем, система эта сложная, и с ее устройством следует разобраться подробнее – чем мы с вами и займемся дальше. И начнем с того самого коллектора, который большинство начинающих сантехников путают со смесительным узлом теплого пола.
Коллектор или распределительная гребенка – без нее само существование насосно-смесительного узла для теплого пола можно ставить под сомнение. Именно этот элемент узла в полной мере отвечает за равномерное распределение теплоносителя по всем отдельно взятым частям системы.
В смесительном узле устанавливается два таких коллектора – один подающий, а второй собирающий, так что название «распределительная гребенка» в некотором роде не совсем правильное.
Распределительная – это та, которая устанавливается на подаче теплоносителя к теплому полу, а собирающая – та, которая монтируется на обратном трубопроводе.
Внешне и конструктивно они схожи друг с другом и представляют собой трубку большого диаметра, сбоку которой имеются резьбовые ответвления.
Чтобы было более понятно, скажу так – скрученные воедино пять, шесть и более тройников одного типа и одного диаметра. Вот вам и первая наметка по поводу решения вопроса, как сделать смесительный узел для контура теплого пола?
Гидрострелка, которая, по сути, и является самым что ни на есть настоящим смесителем для теплого пола – именно она смешивает свежий теплоноситель с уже «отработанным», восстанавливает его температуру до исходного значения и снова отправляет в распределительный коллектор, который, в свою очередь, подает его в каждую отдельно взятую ветку водяного теплого пола.
Устанавливается гидрострелка в самом начале смесительного узла – она представляет собой патрубок, соединяющий подачу и обратку системы отопления.
Точно такая же стрелка монтируется после котлов, перед распределительными гребенками в топочной – естественно, разница между ними заключается в размерах и способности прогонять через себя тот или иной объем теплоносителя.Трехходовой кран. Его назначение сводится к отладке процесса смешения теплоносителя в гидрострелке – он устанавливается внизу патрубка, соединяющего подачу и обратку. Одновременно он выполняет функцию тройника.
Именно по этой причине, если говорить о заводской гидрострелке для теплого пола, то она изготавливается уже в комплекте с трехходовым краном. Изменяя положение этого крана, добиваются эффективной работы теплого пола, а в частности эффективного повторного использования «отработанного» теплоносителя.
Насос. Без него также не обойтись – именно он заставляет теплоноситель быстро перемещаться по всем трубопроводам и эффективно прогревать их.
Монтируется он на обратный трубопровод, между гидрострелкой и собирающим коллектором. По аналогии с ним на подаче, между гидрострелкой и распределительной гребенкой, устанавливается термореле – оно необходимо только в случае изготовления автоматического смесительного узла. Если говорить о ручном варианте управления, то от него можно отказаться полностью.
Запорная арматура– монтаж смесительного узла теплого пола предусматривает использование двух видов запорной арматуры – это обычные шаровые краны, которые монтируются до смесительного узла (в их задачи входит отсекать узел целиком от системы отопления) и регулирующие краны, посредством которых производится отладка работоспособности системы.
Автоматы для сброса воздуха – как правило, монтируются в конце коллекторов. В ручном варианте они могут быть заменены обычными шаровыми кранами или кранами Маевского.
Вот так выглядит со стороны схема смесительного узла теплого пола – по крайней мере, ее профессиональный вариант.
Если говорить об изготовлении такого узла своими руками, то, естественно, она может быть упрощена по максимуму. О том, как устроен и работает самодельный смесительный узел для теплого пола, мы и поговорим дальше.
Изготовление самодельного коллектора
Чтобы сделать коллектор из полипропиленовых труб, рекомендуется использовать конструкции диаметром 32 мм или 25 мм, соответствующие им тройники и запорные вентили.
Сколько будет подключено петель теплого пола, столько тройника и вентилей понадобится для коллектора. Также нужно будет приобрести циркуляционный насос и клапан для смесительного узла.
Если система водяного теплого пола не нуждается в серьезном автоматическом регулировании, можно сделать коллектор самостоятельно или приобрести простую модель с обычными запорными кранами
Для пайки труб нужен специальный паяльник, а также хотя бы минимальный опыт использования такого оборудования. Из тройников и труб формируют подающую и отводящую секцию коллектора. Отрезки труб должны быть очень короткими, чтобы тройники разделялись совсем небольшим пространством.
После этого припаивают запорные краны, а также фитинги для присоединения к насосу и т.п. Такое простое устройство обойдется недорого, если не устанавливать расходомеры и прочие управляющие элементы.
Но более продвинутый коллектор из пластика проще купить, чем сделать, стоимость такого прибора невелика.
В каких случаях приемлема коллекторная система отопления
Стандартного решения при составлении схемы коллекторной системы нет, общепринятые стандарты планировки тоже отсутствуют. Подбором оборудования должны заниматься специалисты, учитывая конкретные задачи, которые требуется решать.
Не следует игнорировать мнение специалистов: такая система не может быть рекомендована для отопления в многоэтажных домах.
Варианты отопительной системы в многоэтажных домах
Проблема в том, что отопление в квартире обеспечивается подачей теплоносителя как минимум двумя стояками. Обязательное же условие рассматриваемой системы — подключение всех радиаторов к одному стояку.
Оставив один источник поступления тепла, потребуется перекрыть остальные, т.е. заварить их. Вся нагрузка сосредоточится на оставленном стояке, при этом в пределах конкретно взятой квартиры произойдет образование замкнутой гидравлической цепи.
Все находящиеся на верхних этажах радиаторы будут отрезаны от централизованной системы отопления и теплоноситель в них поступать не будет. Естественно, жильцы верхних этажей выразят недовольство и будут требовать в принудительном порядке восстановления прежних коммуникаций.
Структура двухконтурной системы
Подогреваемые полы могут быть и электрическими, но их чаще делают в уже эксплуатируемых домах, когда стержневой мат или инфракрасную плёнку нужно уложить под финишное покрытие. Если же дом только строится, то предпочтение обычно отдаётся водяной системе, и монтируется она прямо в черновой бетонный пол. Могут быть и другие варианты, но этот наиболее оптимальный.
Если дом только строится, то предпочтение отдается водяному теплому полу
Выбор теплого пола
Основные элементы такой отопительной схемы:
- подающий трубопровод водоснабжения (магистральный или автономный);
- водогрейный котёл;
- настенные отопительные радиаторы;
- система труб для тёплого пола.
Оборудование для теплого пола
Бойлер способен нагреть воду до кипятка, а это, как известно, 95 градусов Цельсия. Батареи выдерживают такую температуру без проблем, а вот для тёплого пола это неприемлемо – даже учитывая, что бетон заберёт на себя часть тепла. По такому полу было бы невозможно ходить, да и никакое декоративное покрытие за исключением керамики такого подогрева не выдержит.
Как же быть, если воду придётся брать из общей системы отопления, а она слишком горячая? Эту задачу и решает смесительный узел. Именно в нём температура снижается до нужного значения, и работа обоих отопительных контуров в комфортном режиме станет возможной. Суть её до невозможности проста: смеситель одновременно забирает горячую воду от котла и остывшую из обратки, и доводит её до заданных температурных значений.
Насосно-смесительный узел для теплого пола в сборе
Тёплый пол от центрального отопления
Как всё это работает
Если представить работу двухконтурной отопительной системы кратко, то выглядеть это будет примерно так.
Горячий теплоноситель движется от котла до коллектора, коим и является наш смесительный узел.
- Здесь вода проходит через предохранительный клапан с манометром и температурным датчиком, который вы видите на фото снизу. Они регулируют в системе давление и температуру воды.
Если она слишком горячая, система срабатывает на подачу холодной воды, и как только достигается требуемая температура теплоносителя, заслонка автоматически закрывается.
- Кроме того, коллектор обеспечивает перемещение воды по контурам, для чего в структуре узла присутствует циркуляционный насос. В зависимости от конструктива системы, она может комплектоваться дополнительными элементами: байпасом, вентилями, воздухоотводчиком.
Что влияет на энергопотребление теплого пола
Предохранительные клапаны для подогреваемого пола
Коллекторные смесители могут собираться из отдельных деталей, но проще всего приобрести узел в сборе. Вариации могут быть самые разные, но главное, что их отличает – это разновидность используемого предохранительного клапана. Чаще всего применяют варианты с двумя или тремя входами.
Таблица. Основные виды клапана.
| Вид клапана | Отличительные особенности |
|---|---|
 Двухходовой | У этого клапана два входа. Сверху располагается головка с термодатчиком, по показаниям которого и регулируется подача воды в систему. Принцип прост: к холодной примешивается горячая вода, нагретая котлом. Двухходовой клапан вполне надёжно защищает напольный отопительный контур от перегрева. У него небольшая пропускная способность, которая в принципе не допускает никаких перегрузок. Однако для площадей более 200 м2 такой вариант не подходит. |
 Трёхходовой | Вариант с тремя ходами более универсален, в нём функции подачи совмещены с функциями регулировки. В этом случае не к холодной воде примешивается горячая, а, наоборот – к нагретой холодная. К термостату клапана обычно подключается сервопривод – прибор, с помощью которого температуру в системе можно поставить в зависимость от температуры внешней среды. Дозирует подачу холодной воды заслонка (подпиточный клапан) на обратной трубе. Трёхходовые клапаны применяют в домах большой площади с несколькими отдельными контурами, так как они отличаются большой пропускной способностью. Но в этом же состоит и их минус: при малейшем несоответствии объёмов горячей и остывшей воды пол может перегреться. Решить эту проблему позволяет автоматика. |
Типовые схемы насосно-смесительных узлов
В зависимости от способ включения циркуляционного насоса различают следующие схемы НСУ:
- последовательную – рис. 2а;
- параллельную – рис. 2б;
- комбинированную.
При этом основными считаются первые две, а последняя схема, соответственно, представляет их гибридный вариант.
Включенный последовательно насос эксплуатируется только для подготовки теплоносителя и его циркуляции в контурах теплого пола. Подобная схема, хотя и требует использования двух раздельных перекачивающих агрегатов (для первичного и вторичного контуров), однако, отличается лучшими, чем параллельная, технологическими показателями. В профессионально изготовленных системах ТП, зачастую, сборку НСУ осуществляют с последовательным включением насоса. При этом следует учитывать, что эффективность работы такой сборки существенно зависит от правильности её расчетов и настройки.
Преимущество параллельного подключения насоса заключается в возможности использования всего одного агрегата для обеспечения циркуляции теплоносителя в первичном и вторичном контурах. С одной стороны, это упрощает сборку, а с другой – требует установки более мощного перекачивающего оборудования. Если изготовление смешивающего узла для небольшой бытовой системы выполняется своими руками, то выбрав параллельную компоновку, легче избежать критических ошибок, которые могут негативно отразиться на работе водяного теплого пола.
Как в параллельных, так и в последовательных сборках НСУ практикуется использование термостатических двухходовых (рис. 2-5 и 7) или трехходовых (рис. 1, 8 и 9) клапанов. Схемы с термостатами первого типа рекомендуется применять для помещений с площадями ТП в несколько десятков квадратных метров. Поэтому для организации напольного отопления в среднестатистической типовой квартире они вполне подходят. Смешивание теплоносителя в них осуществляется после двухходового клапана непосредственно в циркуляционном потоке системы теплого пола.
Трехходовые термостаты сами являются смешивающими устройствами. Внутри их корпусов происходит регулируемый подмес теплоносителя из первичного контура к циркулирующему потоку из системы ТП. Трехходовая термостатическая запорно-регулирующая арматура рекомендуется для установки на крупных отапливаемых площадях, измеряемой сотнями квадратных метров.
Требования к подключению и установке
Схема коллектора для теплого пола
Монтаж и подсоединение коллекторов производятся во время установки системы отопления. Промежуточные приборы ставятся в коридорах, гардеробных или кладовых. Для этого подходят накладные или встроенные шкафы. Если их нет, обустраивается специальная ниша на высоте 20-30 см от пола.
Унифицированная схема подсоединения коллекторной системы не разработана, но специалисты приводят несколько рекомендаций:
- Расширительный бак должен быть объемом от 10 % общего количества теплоносителя.
- Установка индивидуального насоса на каждый контур.
- Расширительный резервуар ставится перед насосом на линии обратной подачи.
- При наличии гидрострелы бак ставят перед основным насосом, обеспечивающим циркуляцию малого контура.
- Ресурс насоса повышается при расположении выше обратки.
Выбор места монтажа
Для коллекторной системы характерен поэтажный монтаж труб с организацией независимого автономного контура. Распределитель допускается ставить в любом месте, скрыв в шкафу с отверстиями под трубы на торцевых стенках.
В помещении должна поддерживаться оптимальная влажность, поэтому идеально подойдет кладовая, гардеробная или коридор. Если коллектор устанавливается на даче, его крепят в открытом виде на хомуты или кронштейны.
Устройство и функции сервопривода
Сервопривод для коллектора теплого водяного пола – это автоматическая система контроля подачи и распределения теплоносителя по контурам.
Существует несколько вариантов контроля:
- клапан подачи теплоносителя постоянно открыт, закрывается только при подаче энергии на сервопривод. Т.е. при вмешательстве автоматики поток перекрывается;
- наоборот: в штатном режиме клапан закрыт, сервопривод его открывает;
- универсальный сервопривод может переключать эти режимы.
Сервоприводы функционируют по-разному. Конструкция термопривода включает в себя пружинный механизм и емкость с толуолом (веществом, чувствительным к повышению температуры). Толуол нагревается при подаче тока на сильфон с помощью нихромового нагревательного элемента.
По мере роста температуры чувствительное вещество расширяется и давит на специальный шток. Шток в свою очередь воздействует на термоклапан, клапан закрывается. Время прогрева до закрытия клапана – 1-3 минуты. После отключения электричества жидкость остывает, клапан возвращается в исходное состояние.
В зависимости от этого клапан переходит в состояние включено/выключено.
Оба вида сервоприводов оснащаются функциями защиты от перегрева и аварийного отключения энергии.
Сборка с трехходовым клапаном и насосом
Клапан трехходовой – устройство, предназначенное для смешивания двух потоков теплоносителя – нагретой и более холодной воды, поступающей с обратного трубопровода. Внутри его имеется подвижный элемент, который регулирует интенсивность движения потока остывшего теплоносителя. Управлять им можно от термореле, либо от термостата, работающего в электронном или ручном режиме.
Схематически смесительный узел на трехходовом клапане выглядит следующим образом: к его выходам подсоединяют горячую воду и обратку, и выход, идущий к подающей гребенке. За клапаном монтируют насос, который направляет теплоноситель к подающей гребенке. Немного дальше располагается температурный зонд от термоголовки, находящейся на трехходовом элементе.
Функционирует такой смесительный коллекторный узел для теплого пола с насосом следующим образом:
- Горячая вода поступает от нагревательного котла. Первоначально она проходит через клапан без подмеса.
- Температурный датчик подает на клапан информацию относительно того, что температура воды превышает заданную. Трехходовой элемент открывает подмес теплоносителя из обратного трубопровода.
- Дальше система в этом состоянии работает, пока температура воды не будет соответствовать заданным параметрам.
- Клапан перестает подавать холодную воду.
- После этого система функционирует до тех пор, пока теплоноситель не станет чересчур горячим. Затем вновь начинается подмес.
У подобной схемы имеется большой недостаток. Есть вероятность того, что в контурах теплого пола может произойти сбой и горячая вода начнет поступать без подмеса. Поскольку в стяжку обычно укладывают трубы из полимеров, при продолжительном воздействии повышенных температур они станут разрушаться. Но этот недостаток в схеме невозможно устранить.
В схеме, в которой описан принцип работы коллектора теплого пола, оснащенного трехходовым клапаном, можно увидеть перемычку – байпас. Она предназначается для исключения функционирования котла без теплоносителя. Подобные ситуации возникают, когда запорные вентили на коллекторе оказываются закрытыми.
При отсутствии байпаса агрегат может перегреться и стать полностью непригодным. При его наличии вода, идущая с подачи, посредством перемычки направляется на вход в котел. В результате перегрев не произойдет, и система будет функционировать в нужном режиме.
Классификация по сложности конструкции, материалам, оснащению
Элементы модернизированного коллектора
При подборе гребенок необходимо учитывать несколько параметров. В зависимости от сложности конструкции приборы бывают простыми и модернизированными. Первая группа исполняется без регулировочных деталей и является железным патрубком с несколькими ответвлениями и боковыми отверстиями для подключения к системе.
Модернизированные варианты оснащаются:
- контроллерами параметров давления и температуры;
- датчиками, регулирующими подачу теплового носителя;
- термостатами автоматического типа – отслеживают и автоматически понижают давление системы;
- электронными смесителями и клапанами для поддержки выставленного температурного режима;
- расходомерами для регулировки количества теплоносителя в петлях;
- воздухоотводчиками автоматического типа и сливными автоматизированными клапанами.
Для изготовления промежуточных узлов используются следующие материалы:
- латунь, рассчитанная на долгую эксплуатацию;
- нержавейка, способная выдерживать большое давление и отличающаяся долговечностью;
- полипропилен, являющийся бюджетным материалом.
Коллектор своими руками
Собрать собственноручно гребенку — возможность сэкономить. Устройство несложное, но для правильного функционирования требуется соблюсти ряд параметров, и подойти к изготовлению основательно.
Рекомендуем ознакомиться: Как изготовить станок для прокатки металлической профильной трубы своими руками
Коллектор сантехнический
Сделать коллектор из полипропилена собственноручно проще всего. Потребуется сварка, тройники, трубы разных диаметров, ножницы для резки полипропиленовых труб. В крайнем случае можно отрезать мелкозубчатой ножовкой. Количество тройников равняется количеству отходящих от коллектора труб.
- Ширина трубы по диаметру равна или превосходит суммарный диаметр всех ответвлений вместе взятых, в то же время равна диаметру подающей трубы. Если это не учесть, то в системе давление станет неравномерным.
- Трубу потребуется разрезать и на каждое ответвление сварить по тройнику. Учитывайте, тройник должен подходить по диаметру как к «гребенке», так и к ответвлениям.
- После сварки и застывания система приваривается к подающей трубе переходником.
- Система готова, если все правильно сделать, то функции коллектора будут выполняться в полном объеме.
При желании на трубы можно приварить краны, но запоры делать требуется на самих трубах. В таком случае можно перекрывать отдельные элементы системы без ущерба другим.
Отопительный коллектор
Гребенка для отопления практически не имеет конструктивных отличий. Просто требуется дополнительно сделать сборный коллектор для обеспечения циркуляции теплоносителя системы. Принцип работы абсолютно идентичен.
Гребенка может упростить сантехнические и отопительные конструкции.
Для экономии коллектор можно собрать собственноручно, но для сложных систем лучше применять коллекторы заводского производства, так как они обеспечат надежность эксплуатации.
Виды и принцип работы
Коллекторные устройства различаются по материалу из которого они изготовлены — латунь, пластик или нержавеющая сталь. А также по виду клапана:
- С двухходовым — особенность конструкции состоит в непрерывном подогреве теплоносителя. Подача нагретой воды осуществляется постоянно, а запорная арматура регулирует её объём. В итоге, поверхность прогревается равномерно, при этом не возможен перегрев системы. Но такая модель не подходит для комнат, площадь которых больше 200 м2.
- С трёхходовым — универсальное оборудование, рекомендовано для помещений большого размера. По технологии допускается установка с сервоприводом и различной автоматикой. Клапан способен создавать оптимальное рабочее давление, производить регулировку температурного уровня и количества подаваемого теплоносителя.
Виды
Кроме того, коллекторы бывают 4 видов:
- Простой — трубка с запорной арматурой, имеющая внутреннею и наружную резьбу. Модель дешёвая, но отсутствует функция для настройки системы. Для установки такого коллектора на тёплых полах, требуются дополнительные элементы.
- Оснащённый выходами с вентиля для регулировки, и клапанами для подсоединения контуров — китайское устройство. Не редко конструкция протекает, но ремонт не сложен, достаточно поменять прокладку. Расстояние между подающей и обратной трубой не совпадает с евростандартами, поэтому требуются различные приспособления.
- С регулирующими кранами и евроконусами — дорогая модель. В ней нет шаровых кранов, но есть фитинги и настроечные вентиля, на них можно установить сервопривод, который будет осуществлять регулировку температуры в магистрали.
- С расходомерами — они расположены на подающей трубе коллектора, а на обратной размещены гнёзда для сервоприводов. Такой прибор предназначен для тёплых полов имеющих различную длину контуров, наличие расходомеров позволяет регулировать объём теплоносителя в каждом контуре.
Любая модель оборудована отводами для спуска воды и воздуха.
Принцип работы
Общий принцип функционирования узла, вне зависимости от вида клапана (двух или трёхходовой), заключается в распределении потока воды по петлям греющего пола, которая циркулирует под воздействием насоса. Количество теплоносителя поступающее в каждую ветку регулируется механически или автоматически — сервоприводом.
Процесс работы выглядит так:
- Теплоноситель нагретый до 60 — 80 градусов подаётся от источника в гребёнку через термостатический клапан;
- От распределителя поступает поток охлаждённой воды из обратки;
- Запорная арматура имеет головку, которая регулирует температуру жидкости;
- Смешанные два потока подаются в смесительный насос, затем происходит распределение воды по трубопроводам.
Типы коллекторов
Коллекторы различаются по материалу изготовления, по характеристикам, а также по способам регулировки.
САМОДЕЛЬНАЯ ГРЕБЕНКА. Теплый пол, отопление, сантехника. Бюджетная гребенка. Коллектор.
Watch this video on YouTube
Без регулятора
Модель без регуляторов — недорогая. В ней отсутствуют элементы регулировки, а распределение потоков воды возложено на гидравлику системы.
Специалисты не рекомендуют применять такую конструкцию в тёплом полу. Хоть и стоит прибор недорого, но он не удобный в использовании, и может вызвать сбой в работе всей системы.
С ручным регулятором
Эта модель гребёнки также является недорогой. Конструкция способна выполнять возложенную на неё функцию — поддержание нужного количества теплоносителя, с требуемым градусом нагрева для каждой петли пола.
При этом, температура воды регулируется в узле смешивания, а её объём настраивается ручным способом, только раз. Дальше система будет функционировать сама.
С расходомерами
Один из способов регулировки воды, которая направляется в петли системы — применение балансировочных расходомеров. При помощи этих клапанов осуществляется регулировка и контроль потока воды.
Конструкция состоит из штока с фланцем, имеющим окошко с градуированием, через него определяется уровень расхода воды в каждом контуре. Настройка производится регулировочным кольцом, который находится под колпачком.
С автоматическим регулятором
Коллектор, регулирующийся автоматически, сегодня набирает популярность. В нём управление теплоносителем возложено на автоматические элементы контроля, в них применяется сервопривод для каждой ветки. Он совместно с термодатчиком тёплого пола позволяет регулировать поток жидкости в каждый трубопровод, отталкиваясь от показаний температуры датчика.
Цена на автоматические виды значительно выше, чем на простые модели. Но данные траты оправданы, так как, имея это устройство, легко поддерживать комфортную атмосферу в доме.
Назначение и виды
Теплый водяной пол отличается большим количеством контуров труб и невысокой температурой циркулирующего в них теплоносителя. В основном требуется нагрев теплоносителя до 35-40°C. Единственные котлы, которые способны работать в таком режиме, — конденсационные газовые. Но они устанавливаются редко. Все остальные виды котлов на выходе выдают боле горячую воду. Однако ее с такой температурой в контура запускать нельзя — слишком горячий пол это некомфортно. Чтобы снизить температуру и нужны узлы подмеса. В них, в определенных пропорциях, смешивается горячая вода с подачи и остывшая из обратного трубопровода. После чего, через коллектор для теплого пола, она подается на контура.
Коллектор для теплого пола со смесительным узлом и циркуляционным насосом
Чтобы во все контура поступала вода одинаковой температуры она подается на гребенку теплого пола — устройство с одним входом и некоторым количеством выходов. Подобная гребенка собирает остывшую воду с контуров, откуда она поступает на вход котла (и частично идет в узел подмеса). Это устройство — гребенки подачи и обратки — называют еще коллектором для теплого пола. Он может идти с узлом подмеса, а может — только гребенки без какой-либо дополнительной «нагрузки».
Материалы
Коллектор для теплого пола делают из трех материалов:
- Нержавеющей стали. Самые долговечные и дорогие.
- Латуни. Средняя ценовая категория. При использовании качественного сплава служат очень долго.
Полипропилена. Самые дешевые. Для работы с невысокими температурами (как в данном случае) полипропилен — неплохое бюджетное решение.
Коллектор для теплого пола на 6 контуров
При установке к подающей гребенке коллектора подключаются входы контуров теплого пола, к гребенке обратного трубопровода — выходы петель. Подключаются они попарно — чтобы проще было регулировать.
Комплектация
При устройстве водяного теплого пола рекомендуют делать все контура одной длины. Необходимо это для того, чтобы теплоотдача каждой петли была одинаковой. Жаль только что этот идеальный вариант встречается нечасто. Намного чаще отличия по длине есть, причем существенные.
Для выравнивания теплоотдачи всех контуров на подающей гребенке ставят расходомеры, на обратной гребенке — регулировочные вентили. Расходомеры — это устройства с прозрачной пластиковой крышкой с нанесенной градуировкой. В пластиковом корпусе находится поплавок, который отмечает с какой скоростью движется теплоноситель в данной петле.
Понятно, что чем меньше проходит теплоносителя, тем прохладнее будет в комнате. Для корректировки температурного режима изменяют расход на каждом контуре. При такой комплектации коллектора для теплого пола делают это вручную при помощи регулировочных вентилей, установленных на обратной гребенке.
Расход изменяют поворотом ручки соответствующего регулятора (на фото выше они белого цвета). Чтобы проще было ориентироваться, при монтаже коллекторного узла, все контура желательно подписать.
Расходомеры (справа) и сервоприводы/сервомоторы (слева)
Такой вариант неплох, но регулировать расход, а значит, и температуру приходится вручную. Это далеко не всегда удобно. Для автоматизации регулировки на входах ставятся сервоприводы. Они работают в паре с комнатными термостатами. В зависимости от ситуации, на сервопривод подается команда закрыть или открыть поток. Таким способом поддержание заданной температуры автоматизируется.
