Использование железобетонных плит
Железобетонные плиты, с помощью которых осуществляется перекрытие этажей в доме, представляют собой конструкции из железа и бетона. Внутри плит имеется арматурная обрешетка и круглые пустоты, которые тянутся по всей длине изделия. Основным предназначением пустот является уменьшение ее массы и увеличение показателя сопротивления деформации на излом.
Железобетонные плиты перекрытия имеют разнообразные габариты, как в длинну, так и в ширину.
Железобетонные плиты имеют различные размеры как по длине, так и по ширине. Узнать их габариты можно по аббревиатуре. К примеру, изделия ПК 72.15-8 означают, что длина плит составляет 72 дециметра, а ширина — 15 дм. Цифра «8» показывает расчетную нагрузку, которую выдержит конструкция (800 кгс/м).
Минимальный вес железобетонных плит перекрытия превышает 500 кг. Все эти данные свидетельствуют о том, что делать своими руками невозможно. Для осуществления работы нам не обойтись без:
- железобетонных плит;
- подъемного крана;
- сварочного аппарата;
- приспособления «паук»;
- стальных прутьев;
- ломов;
- мастерка;
- цементного раствора.
При укладке железобетонных плит перекрытия необходимо нанесение цементного раствора на стену.
Плиты обязательно должны располагать четырьмя монтажными петлями, которые могут быть в виде изогнутых частей арматуры или свободной арматуры, размещенной в углублениях вблизи углов изделия. Приобретая железобетонные конструкции, следует тщательно осмотреть все петли. Они должны быть целыми.
Технологический процесс предусматривает нанесение цементного раствора на стену при . Такой способ приводит к более прочному прилеганию элементов первого и второго этажа, а также не допускает возникновения щелей в местах соприкосновения железобетонных конструкций со стеной. Но при этом делать раствор и укладывать его на стены, сваи, балки или столбы следует в момент подготовки плиты к монтажным работам. Это предотвратит его преждевременное затвердевание.
Следующим этапом при создании перекрытия между этажами является присоединение приспособления «паук» к монтажным петлям железобетонной плиты. Только используя данное приспособление (оснащено крюками и четырьмя одинаковыми по длине тросами), можно получить горизонтальное положение плит без возникновения их вращения. Перекрытие этажа лучше делать втроем: один человек будет управлять подъемным краном, а двое находиться в месте осуществления монтажных работ и выравнивать устанавливаемые плиты с помощью ломов.
Перекрытие несущих конструкций осуществляется крайними точками железобетонных плит.
Плоскость железобетонного изделия имеет форму трапеции. Ее верхняя часть по размерам немного уже. Когда создается перекрытие, и плиты укладываются рядом друг с другом, то в месте стыка получается выемка шириною 5-7 см. получается путем заливки в нее бетонного раствора. Петли на смежных плитах также соединяются. Происходит это следующим образом. Берутся стальные прутья, вставляются в петли соседних плит и загибаются. Теперь железобетонные конструкции прочно соединены между собой.
Обязательными требованиями при перекрытии первого и второго этажа с помощью плит являются:
- соблюдение правил безопасности;
- перекрытие несущих конструкций осуществляется крайними точками железобетонных плит;
- установка конструкции должна предусматривать наличие полосы размером более 15 см между краем плиты и внешней частью стены (место для кладки кирпича).
↑ Фундамент
Для возведения каркасного дома подходит любой тип фундамента. Ограничениями станут возможности застройщика и тип почвы на месте строительства.
Свайно-винтовое основание
На сегодня это самый распространённый фундамент для каркасника, он и дешёвый, и простой в установке.
Подойдёт для разных почв, кроме скалистых грунтов. Многие застройщики свайно-винтовой фундамент выбирают для болотистых почв, где плотный грунт расположен глубоко и для возведения других типов основания требуются огромные средства.
Сваи из металла вкручиваются ручным оборудованием либо механизированной буровой техникой. Готовые бетонные сваи забивают или вдавливают в сделанные скважины. Возведение такого основания занимает 1-3 дня. Установку свай выполняют специализированные class=»aligncenter» width=»640″ height=»448″
Буронабивные сваи изготавливают и самостоятельно. Сваи производят из бетона марки М200, в результате получается монолитная основа. Для опалубки применяют рубероид, скрученный в трубку. Внутрь опалубки устанавливают каркас из 3-4 арматурных стержней. В полученное сооружение заливают бетонный раствор, который уплотняют высокочастотным вибратором для бетона.
Сверху на оголовки сваи устанавливают несущую железобетонную, деревянную или металлическую балку (ригель).
Отдельные сваи с помощью ростверка соединяются в жесткий устойчивый каркас. Верхняя часть свайного фундамента бывает:
- висячей;
- наземной;
- заглубленной.
Когда ростверк заглубленный, то это уже мелко заглубленный ленточный фундамент. Его возводят из железобетонного монолита по периметру здания и под перегородки, которые относятся к несущим. Траншея выкапывается вглубь до 50 см, отсыпается щебнем и песком.
На щебне-песочную подушку устанавливают опалубку. В середину выкладывают каркасы из стали, их жёстко фиксируют с выпусками свайной арматуры. Для укрепления обвязочного бруса внизу опалубки заблаговременно готовят металлические шпильки (их диаметр с резьбой 12 мм). Шпильки фиксируют проволокой либо приваривают к стержням арматурного каркаса. По длине ростверка крепежи делают через каждые 1,5-2 м. От углов основания крепежи располагают на расстоянии не больше 0,3 м. Выступать шпильки могут над верхней частью опалубки на 13-15 см.
Предварительно на конструкции размечаются места монтажа стоек. Но учитывают, что крепежи горизонтального бруса и стоек не должны совпадать. После возведения поверхность фундамента обрабатывается гидроизоляционной мастикой. Далее на основание выкладывают 2 или 3 слоя рубероида.

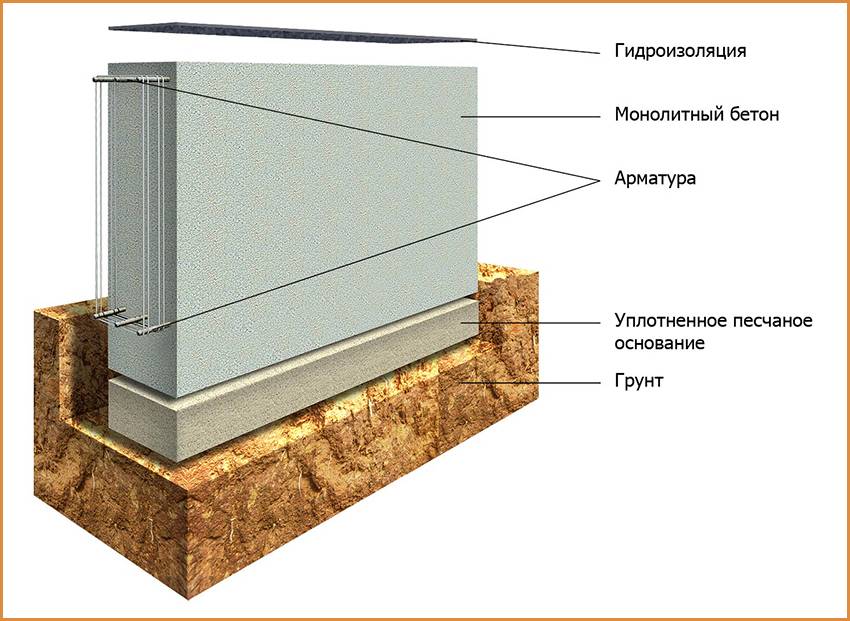

Ленточный фундамент мелкого заложения
Этот же фундамент также часто используется при возведении каркасных зданий. Стоимость основания небольшая, и есть возможность применить в доме бетонные полы
Но так как мелко заглубленный ленточный фундамент отличается хрупкостью, важно соблюдать технологию заглубления
Этот тип фундамента применим на хороших почвах. Противопоказана установка основания на болотистых грунтах и на почвах с близко расположенными грунтовыми водами.
Плитное основание
С каждым годом появляются новые технологии или усовершенствования при возведении домов и фундамента под них. Так стал популярен и плитный фундамент. Стоимость высокая, но застройщиков цена не отпугивает. Достоинства окупают затраты: надёжность сооружения, универсальность, долгий срок эксплуатации. Плиты используют как черновую напольную поверхность, и на пол отдельно не понадобится тратиться.
При строительстве каркасного дома вместо классического монолита применяют плитное основание с рёбрами жёсткости. Это обеспечивает отличную устойчивость фундамента за счёт равномерного распределения веса дома на грунт.
Используя этот тип фундамента, уделяют внимание утеплению. На подушку из щебёнки укладывают плиты пенополистирола. Строительный утеплитель не боится влаги, он не сгниёт, а свои теплоизоляционные качества сохраняет на протяжении 50 лет
Строительный утеплитель не боится влаги, он не сгниёт, а свои теплоизоляционные качества сохраняет на протяжении 50 лет.
Для подвода коммуникационных систем устанавливают гильзы при бетонировании плитного основания. Подземные проходы обеспечат при прокладке водопроводных труб или канализации доступ. Гильзы монтируют заранее, а то потом проводить каналы в плите будет сложно.
При возведении наземного и мелко заглубленного основания монтаж гильз потребуется для вентиляции пространства под полом. Для каркасных домов это важный момент, которым не пренебрегают. Подземные проходы снизят влажность воздуха
Это важно для всех конструкций, а особенно для деревянных

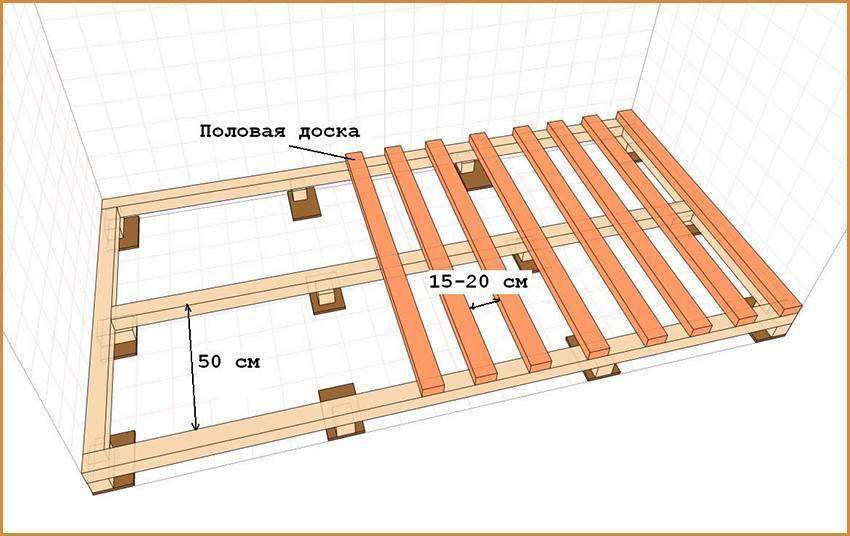

Конструкция пола в каркасном доме на опорах
В целях экономии лаг и увеличения прочности пола, под лагами можно сделать поддерживающие тумбы. Делаются они из бетона или кирпича. Под опоры делается армированная бетонная площадка. Поверх бетона укладывается два-три слоя кирпича. Поверх кирпича стелется рубероид и на него опираются лаги. Опираются опоры на подушки из песка и щебня.
Примечание. Для улучшения качества работ по устройству пола и продление его эксплуатации имеет смысл, все пространство между стенками фундамента засыпать слоем песка 15 см, утрамбовать его и засыпать слой щебня 15 см.
Расстояние между опорами 700-1000 мм. Рассчитывается по месту. Крайние опоры отступают от стен дома на 300-350 мм.
После установки опор, конструкция пола такая же, как в Конструкции 1, описанной выше: черепковый брусок, накат, гидроизоляция (пленка), два слоя утеплителя, плита OSB15-18 мм, пароизолятор, чистовой пол.
Утепление плитными материалами
В выборе утеплителя решающую роль играет основа пола. Скажем, если в его основе лежат лаги, отличным решением станут плиты из минваты, а для бетонного – жесткие материалы для теплоизоляции. Технология утепления в любом случае однотипна.
- После укладки лаг готовят черновой пол: с обеих сторон к их нижней стороне набивают черепные бруски и собирают настил из антисептированных шпунтованных досок.
- Поверх наката расстилают пергамина, в основе которого лежит пропитанный битумом кровельный картон. Среди современных материалов можно порекомендовать гидроизоляционную мембрану, паропропускная способность которой больше 800 г/м2. Помимо защиты от влаги она будет беспрепятственно выпускать из утеплителя пар и позволит дышать элементам пола из дерева.
- Сверху раскладывают слой утеплителя. Очевидно, что для теплоизоляции подобного пола больше подойдут дышащие, например, минеральная вата.
- Следующим этапом для защиты утеплителя от конденсата расстилают пароизоляционную пленку.
Совет
Последующее устройство листов на каркас зависит от выбранного утеплителя. В случае сыпучих материалов обшивку листами ведут от дверей к окну, и в обратном направлении – при использовании плит.
Еще одна технология
На фундамент или обвязку выкладывают рубероид. Засыпают сверху небольшой объем песка и выравнивают. Поверх укладывают в несколько слоев полиэтиленовую пленку и крепят к основанию, используя строительный степлер. Следующим слоем укладывают пеноплекс. Плиты располагают таким образом, чтобы не было ни щелей, ни пазов.
Теплоизоляция пола первого этажа
Если вы решили построить дом на винтовых сваях своими руками, то особое внимание нужно уделить утеплению пола первого этажа. Конструктивный пирог деревянного пола на втором этаже не требует такой тщательной теплоизоляции. Как правило, строительство домов на сваях ведётся с использованием подшивки балок
Как правило, строительство домов на сваях ведётся с использованием подшивки балок
Для этого по прикреплённым снизу к лагам рейкам укладываем плиты OSB или фанеру. Конструкция в разрезе будет напоминать букву Ш
Как правило, строительство домов на сваях ведётся с использованием подшивки балок. Для этого по прикреплённым снизу к лагам рейкам укладываем плиты OSB или фанеру. Конструкция в разрезе будет напоминать букву Ш.
Схема пирога деревянного пола на лагах с утеплением
Теперь можно приступать к устройству гидро- и пароизоляции. Для этого делаем следующее:
- Поверх лаг расстилаем гидроизоляционную плёнку так, чтобы она провисла в просветы между лагами. Можно использовать мембранную гидроизоляцию или обычную плёнку.
- Укладываем в промежутки между лагами (поверх плёнки) теплоизоляционный материал. Для этих целей подойдёт минеральная вата. Если вы хотите хорошо утеплить свой дом на сваях, то лучше используйте базальтовую вату.
- Гидроизоляционную плёнку на лагах нужно зафиксировать степлером.
- Конструктивный пирог пола первого этажа в доме на сваях должен включать пароизоляцию. Если вы ведёте строительство своими руками, то не забывайте, что пароизоляционный материал укладывается с нахлёстом 150 мм. Стыки обязательно проклеиваются.
Вышеописанным способом выполняется строительство пола первого этажа в любом помещении, будь то ванная, кухня или жилая комната. Что касается конструктивного пирога пола второго этажа, то его можно делать без тепло- и гидроизоляционного материала. Но в ванной и других местах с влажными процессами стоит заложить в конструкцию пола гидроизоляционный слой. В предложенном ниже видео вы можете более детально узнать об устройстве пола дома на сваях своими руками.
Укладка напольного покрытия
Пример укладки шпунтованных досок финишного покрытия
Следующий слой конструктивного пирога делается доской толщиной 3 см. При укладке досок своими руками соблюдайте шаг 40-50 см. Такая обрешётка по лагам позволит получить вентиляционный зазор. Крепить доски к лагам можно саморезами.
Дальше строительство пола в доме ведём в таком порядке:
- На обрешётке из досок выполняем укладку чернового пола. Это может быть шпунтованная или обычная доска. Крепим её к обрешётке саморезами.
- По доскам своими руками можно укладывать приобретённое напольное покрытие.
Поскольку в ванной и санузле лицевым слоем пола будет плитка, то для выравнивания поверхности на черновые доски лучше настелить фанеру или ОСП. При этом в конструктивный пирог в таких помещениях нужно заложить дополнительную гидроизоляцию, которую укладывают по фанере.
Тёплый пол каркасного дома
Своими руками можно выполнить тёплый пол в доме на сваях. На предложенном ниже видео это не показано, но процесс несложный и проходит в такой последовательности:
- Конструктивный пирог тёплого пола включает такой же несущий деревянный каркас, как и для пола без подогрева, с той лишь разницей, что листы фанеры укладываются не на доски подшивки, а на черепные бруски, прикреплённые к лагам саморезами по бокам. Можно использовать черепной брусок сечением 30х30 мм и крепить с шагом 15-20 см.
- После укладки фанеры на бруски и выполнения гидроизоляции в просвет между лагами укладываем пенополистирол. Верхняя поверхность пенополистирольных плит должна быть в одном уровне с верхом лаг.
- Далее нужно уложить слой пароизоляционный плёнки, заведя её на стены выше предполагаемого уровня чистового пола.
- Поверх плёнки настилаем армирующую сетку и заливаем её тонким слоем цементного раствора.
- Затем на отражающий слой из фольгоизола выкладываем нагревательные маты системы тёплого пола. Выполняем бетонную стяжку.
- Производим укладку напольного покрытия. Если пол делается в ванной или на кухне, то можно использовать плитку.
Подробнее о том, как сделать пол в каркасном доме, можно посмотреть в предложенном видео:
https://youtube.com/watch?v=SYV5vkZOWZk
Нюансы устройства полов в каркасных домах
Пирог пола каркасного дома представляет собой быстро сооружаемую и не сложную конструкцию, составленную из нескольких слоев различных материалов. Необходимость укладки пола до возведения крыши значительно упрощает работы, но одновременно с этим требует и хорошей погоды, так как на нельзя допустить намокания конструкции.

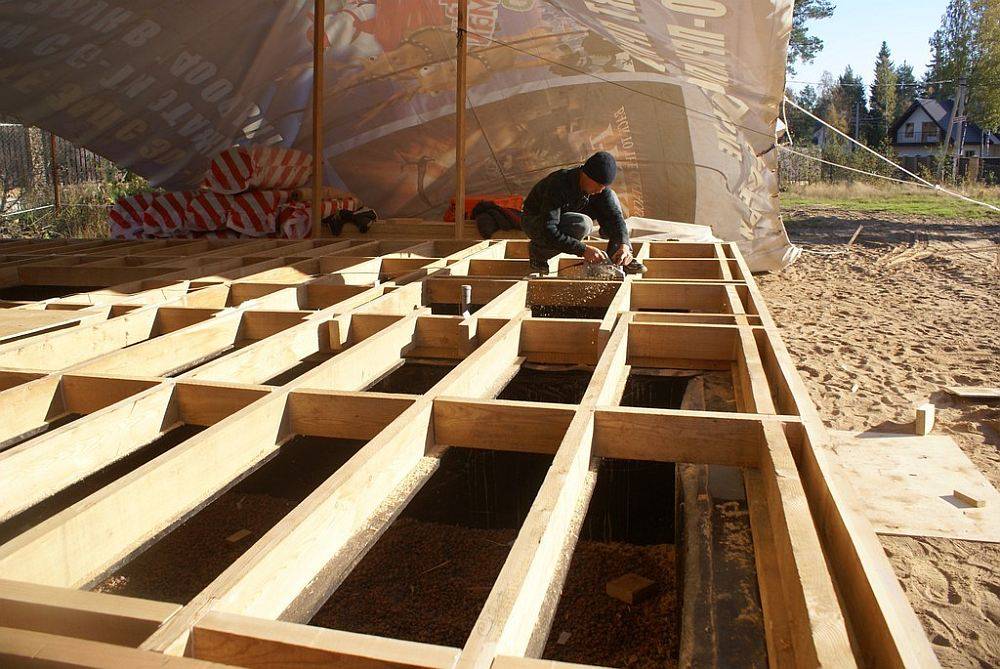

Свайный фундамент
Укладка пола в домах на свайном фундаменте имеет специфическую особенность –множество расположенных в одной плоскости опор, что позволяет уложить на них лаги и сформировать черный пол.
1. Монтаж опорного бруска по нижнему контуру лаг и несущего настила из досок 25 мм водостойкого ДСП или ОСП.
2. Укладка гидроизоляционной пленки. Полотна ложатся внахлест примерно в 15 см с обязательной проклейкой скотчем. Полосы укладываются на лаги с охватом их боковых сторон, опускаются на настил. Так образуется влагонепроницаемое покрытие, позволяющее максимально продлить срок службы настила и опор.
3. Затем между лагами до их верхних плоскостей я размещаю утеплитель. Насыпные материалы (шлакобетон, керамзит и т.д.) засыпаю и выравниваю. Минеральную вату или пенополистирол нарезаю с таким расчетом, чтобы части вплотную размещались в пространстве между лагами. Стыки и имеющиеся щели наполняю монтажной пеной и дополнительно проклеиваю полоской скотча, не допуская зазоров, через которые может циркулировать воздух.
4. На теплоизолятор помещаю пароизоляционную мембрану. На ней по граням лаг закрепляю бруски, создающие воздушный зазор между лагами и пароизоляционным слоем.
5. Монтирую настил чернового пола.
Рассмотрим устройство теплоизоляции на примере свайного фундамента – наиболее распространенного варианта.
В таком случае возможно оформление пирога пола каркасного дома несколькими способами:
- Утепление по опорным столбикам и лагам, устанавливаемых на бетонных либо кирпичных опорах. Такую технологию я выбираю для домов, в которых проектом не предусмотрен подвал.
- Утепление пола по стяжке. Доступ к коммуникациям, расположенным ниже утеплителя, я продумываю заранее. Подстилку делаю из гравия либо утрамбованного песка. Затем укладываю гидроизоляцию и вывожу ее по ростверку на высоту, совпадающую с толщиной покрытия. Далее все слои покрываю раствором, утепляю и устраиваю цементно-песчаную стяжку.
- Деревянная либо стальная обвязка свайного фундамента. Из-за небольшой высоты ростверка первые два варианта невыполнимы. В качестве перекрытий использую балки, опирающиеся на стальную раму. Утеплитель укладываю на фальшь-пол между пролетами либо на настил мембраны, расположенный ниже уровня нижнего среза. Отметка теплоизоляции в таком случае должна совпадать с уровнем балок перекрытия.
В каркасном доме можно дополнительно обустроить систему теплого пола. Оптимальный вариант – применение нагревательных матов, укладываемых на черновой пол. Поверх матов устраивается стяжка, затем ложится финишное покрытие. Также возможно использование для обогрева и инфракрасных теплых полов.
Для укладки труб в толще пирога пола применяется настил особой конструкции. Черновой пол следует сооружать из досок толщиной 50 мм. Также устраивается не сплошной настил, а разреженный, при этом интервалы между его элементами назначаются такими, чтобы была возможность уложить между ними пластины-теплоотражатели с расположенными в них трубами.
Схема пирога пола второго этажа каркасного дома и покрытия мансарды несколько иная, чем перекрытия первого этажа.
Пароизоляция здесь размещается по-другому, кроме того, дополнительно предусматривается укладка упругих прокладок для нейтрализации структурных и ударных шумов.
Особенности каркасного строения
Каркасный дом можно строить на легком фундаменте
Каркасная технология обуславливает ряд факторов, которые необходимо учитывать:
- Строение очень легкое. Для него сооружают легкий фундамент. На участках с низким уровнем грунтовых вод достаточно столбчатого основания, для более сложных, с пучинистыми почвами – свайного. Изредка используют ленточный мелкозаглубленный. На конструкцию чернового пола влияет тип фундамента. В здании на ленточном основании можно класть пол на грунт.
- Для утепления можно использовать любые материалы, однако предпочтение отдается негорючим, поскольку деревянный каркас и обшивка на базе фанеры и так делают дом пожароопасным.
- Для каркаса и для лаг в каркасном доме берут только хорошо высушенную древесину. Таким образом предупреждают усадку и рассыхание дерева.
- Черновой пол настилают до сооружения каркаса стен. Это особенность канадской технологии.
- При обустройстве чернового пола второго этажа или мансарды пирог включает шумоизоляцию, например, слой акустической ваты. Каркасное строение хорошо проводит звук, чтобы избавиться от лишнего шума, необходимы дополнительные меры.
Требования к фундаменту
Поверхность фундамента необходимо проверить на ровность поверхности. Перепад высот не должен превышать 1 см на 1 погонный метр. В противном случае необходимо дополнительно воспользоваться цементно-песчаной стяжкой.
В процессе заливки бетона фундамента, когда он ещё не затвердел, должны быть вмонтированы анкерные крепления для лежней с шагом до 2 м.
До продолжения строительных работ следует также озаботиться надлежащей гидроизоляцией фундамента. Это обеспечит его долговечность, предохранит от постепенного разрушения, защитит первый этаж и подвальные помещения (если они есть) от грибка, сырости и размножения насекомых.
Гидроизолировать фундамент можно при помощи разнообразных вариантов рулонных, обмазочных, листовых и напыляемых материалов. Можно также применять бетон со специальными гидрофобными добавками, повышающими степень отталкивания им воды.
Полную прочность бетон набирает к 28 суткам твердения в нормальных условиях. Однако укладку пола можно начинать примерно через неделю после заливки, когда фундамент имеет уже около 60-70% от итоговой прочности.
Если укладка пола производится до устройства стен и возведения перекрытия следующего этажа, то работы необходимо выполнять в сухую погоду, а также убедившись, что фундамент сух от атмосферных осадков.
Монтаж системы водяного подогрева
Посмотрим, как происходит процесс обустройства водяного пола с использованием пенополистирольных плит, но при условии заливки стяжки поверх них. Плиты будут использоваться вместо арматурной сетки для фиксации труб теплого пола на поверхности основания.
Шаг 1. Сначала нужно подготовить черновое основание – выровнять его и очистить от мусора. Помещение сразу нужно освободить от всего лишнего
Не критичны только мелкие изъяны основания, на них можно не обращать внимание
Вначале проводятся подготовительные работы
Шаг 2. Далее следует уложить слой гидроизоляционного материала, а затем – слой утеплителя (в данном случае используется пенопласт)
Что касается гидроизоляционного слоя, то важно укладывать отдельные полосы с нахлестом друг на друга и проклеивать стыки прочным скотчем. Листы утеплителя укладываются плотно друг к другу, при необходимости их можно подрезать
Закрыть ими нужно всю поверхность пола
Закрыть ими нужно всю поверхность пола.
Укладка утеплителя
Шаг 3. По периметру стены около пола нужно приклеить демпферную ленту. Также, если материал стен позволяет, ее можно прикрутить на саморезы. Она необходима для того, чтобы стяжка не потрескалась, когда будет расширяться в стороны при высыхании. Пренебрегать укладкой ленты не стоит – это может сказаться на качестве полов.
Крепление демпферной ленты
Шаг 4. Теперь нужно укладывать пенополистирольные маты так, чтобы выступы на соседствующих друг с другом элементах совпадали друг с другом. Уложить маты нужно по всей поверхности утеплителя. Они легко стыкуются между собой, а при необходимости их можно резать, чтобы закрыть оставшиеся свободными небольшие участки пола, меньше по размеру, чем сами маты.
Укладка пенополистирольных матов
Выступы должны совпадать
При необходимости маты можно резать
Шаг 5
Перед укладкой отопительного контура важно убрать весь мусор с поверхности матов, который мог образоваться в процессе их монтажа и при их резке
Удаление мусора с матов
Шаг 6. В данном случае коллектор для подключения системы подогрева находится в другой комнате, значит, трубы нужно в комнату завести. Для этого проще всего пробурить отверстие в стене, которое позволит протащить трубы. Также нужно рядом сделать и второе отверстие, куда будет заводиться второй конец трубы – он будет подавать остывшую воду назад в систему подогрева в сторону коллектора.
Удаление мусора с матов
Труба заводится в отверстие
Вывод трубы в соседней комнате
Шаг 7. В соответствии с выбранной схемой укладки (в данном случае это улитка) нужно проложить трубы теплого пола, фиксируя их между выступами матов, соблюдая шаг. В центре помещения трубы нужно пустить в обратном направлении, а конец трубы завести во второе отверстие. Проведя трубу через стену, можно начать подключение ее к коллектору
Перед тем как начать проталкивать трубу через стену, ее конец важно замотать скотчем, чтобы внутрь нее ничего не попало
Процесс укладки труб
Еще одно фото процесса
Конец трубы обматывается скотчем
Шаг 8. После того как трубы были уложены и подключены к коллектору, можно протестировать систему на работоспособность, наполнив ее водой. После этого можно приступать к заливке цементной стяжки. Она выполняется строго по уровню. Кстати, воду сливать из труб во время заливки стяжки не стоит. Жидкость не позволит системе деформироваться под весом цемента.
Далее можно заливать стяжку
Для работы используется лазерный уровень
Шаг 9
Если помещение большое, важно установить маяки, по которым и будет равняться стяжка. Выравнивать ее можно длинным правилом, которое будет опираться на маяки и убирать излишки цементного состава, позволяя сделать ровную поверхность. Выравнивание стяжки
Выравнивание стяжки
Шаг 10. Потом можно провести затирку стяжки, когда она немного схватится. Эта процедура позволит добиться идеально ровной поверхности. Далее стяжку нужно оставить в покое на 28 суток и дать ей высохнуть. Включать теплые полы и проводить какие-либо работы до момента высыхания стяжки запрещено – это может навредить ей. Когда стяжка высохнет, можно укладывать чистовое напольное покрытие.
Затирка стяжки
Когда его можно использовать
Рекомендуют ставить свайно-ростверковые фундаменты в следующих случаях:
Когда на достаточно большую глубину уходят нестабильные и слабонесущие грунты. Это карстовые, лесовые, торфяные почвы, плывуны, растительные и плодородные почвы большой толщины (более 1,4-1,5 метра). В этом случае нагрузку нужно передать на расположенные ниже плотные грунты с нормальной несущей способностью. Докопаться до них не всегда возможно, а если и можно, то фундамент получается слишком уж дорогой. Потому передача нагрузки при помощи свай — лучший выбор.
На участках с большими перепадами высот. В этом случае часто намного дешевле использовать сваи разной высоты, чем проводить работы по выравниванию грунта или заливать глубокую ленту, которая сможет компенсировать перепад высот.
При высоком уровне грунтовых вод. Свайные фундаменты — единственные, для которых уровень грунтовых вод не имеет значение
Важно, чтобы под пяткой был грунт с несущей способностью. Уровень расположения вод влияет только на тип ростверка: если вода находится близко к поверхности, ростверк делают высоким, если она залегает глубоко — можно делать низкий.
При строительстве в жестких грунтах. В этом случае положительно сказываются небольшие объемы земельных работ (по сравнению с ленточными или плитными фундаментами).
Если вы решили строить дом по каркасной технологии
Делать под него ленту — напрасно тратить деньги: получится слишком большой запас прочности, который, в данном случае, ни к чему. В этом случае свайный или свайно-ростверковый фундамент — оптимальный выбор.
При большой массе здания (больше 350 тонн). Тогда получается, что лента или плита должны быть очень массивными, а, следовательно, дорогими. Более дешевым в этом случае часто оказывается свайно-ростверковый фундамент.
В этом случае положительно сказываются небольшие объемы земельных работ (по сравнению с ленточными или плитными фундаментами).
Если вы решили строить дом по каркасной технологии. Делать под него ленту — напрасно тратить деньги: получится слишком большой запас прочности, который, в данном случае, ни к чему. В этом случае свайный или свайно-ростверковый фундамент — оптимальный выбор.
При большой массе здания (больше 350 тонн). Тогда получается, что лента или плита должны быть очень массивными, а, следовательно, дорогими. Более дешевым в этом случае часто оказывается свайно-ростверковый фундамент.
Иногда все еще проще: исходят из наименьшей стоимости. Но всегда нужно помнить, что любой тип свайного фундамента менее надежен, чем плитный и ленточный. А все потому, что мы не можем точно знать, какой грунт находится под каждой из свай. Именно поэтому при расчете параметров в конструкцию закладывается повышенный запас прочности. Не 1,2, как обычно считают, а 1,4. И все равно, гарантировать никто ничего не может.
Черновой пол и перекрытия по лагам
Из-под цоколя может оказываться на дом отрицательное влияние за счет близости к почве, повышенной влажности и т. д. Поэтому, когда нижнее перекрытие в каркасном доме находится близко к фундаменту или к грунту, дерево изолируют от бетона, кирпича или почвы. Это позволяет снизить вероятность образования конденсата, а также предотвратить разложение древесины.
Подобную обработку должны пройти и те материалы, которые используют в возведении покрытия. Гидроизоляционные работы достаточно простые, их можно сделать самостоятельно. Гидроизоляционный слой обязательно нужно укладывать до установки утеплителя, чтобы предотвратить его отсыревание и разрушение.
Пошаговая инструкция по возведению полов
Даже если вы не собираетесь делать полы в возводимом каркасном доме своими руками, рекомендуем вам изучить порядок проведения работ чтобы проконтролировать исполнителей.
Подготовка
Первым этапом исследуется фундамент и проверяется, насколько он имеет ровный уровень. Для этого нужно измерить его высоту в разных частях и проверить диагонали. В случае обнаружения погрешностей их исправляют. Следом в фундаменте сверлятся отверстия и устанавливаются анкера для закрепления лежней. После проводится гидроизоляция фундамента с помощью мастики и специальной пленки.
Укладка лежней
Лежни являются досками либо брусьями, закрепляемые с помощью анкеров по всей площади здания. Установка должна быть ровной, а фиксация надежной. Лежни должны иметь толщину как минимум в 50 миллиметров и ширину не меньше 150.
Монтаж лежней осуществляется в следующем порядке:
- Производится укладка досок на плиты из бетона и производятся замеры, удаляются излишки;
- Определяется место под установку болтов;
- Делаются отверстия в бетоне;
- Производится обустройство гидроизоляции;
- Производится монтаж досок с закреплением анкерами. Следом проверяют по уровню ровность плоскости по горизонтали. При надобности производится коррекция.
Балки и опоры
Балки – главный опорный элемент строения, на них и держится конструкция пола в построенном каркасном доме.
Их монтаж производится следующим образом:
Во время составления чертежа дома отмечаются места установки опор и их высота. После монтируются опоры и натягивают веревки, проверяя таким образом правильность установки.
Следом берут брус с размером 100*100 миллиметров и монтируют согласно плану. Под него укладывается слой гидроизоляции. Производится фиксация опор гвоздями.
Начинается монтаж балок концами в карман. Для крепления по высоте используются особые вкладыши. Случается, что балка получилась длиннее чем требуется. Тогда лишнее нужно отрезать. А если наоборот, короче, то требуется произвести стыковку на опоре. Балки крепятся к лежням рифлеными гвоздями. Можно использовать и укосы из древесины.
Обвязка и лаги
Обвязка выполняется при помощи досок в 50 миллиметров. Ширина определяется применяемым утеплителем и исходя из того, какая будет нагрузка на конструкцию. Монтаж производится следующим образом:
Обвязка монтируется по периметру дома, доски устанавливаются параллельно балкам. Их ставят торцом, равняя по внешней части лежней, после чего фиксируют при помощи гвоздей, вбиваемых каждые двадцать сантиметров.
Следом обозначаются места установки лаг, для чего от угловой доски обвязки отступают сорок сантиметров.
Если длина доски достаточная, на противоположной ее стороне делают разметку. Производят обрезку лагов и закрепляют их к лежням и обвязке, а также к балкам, если они их пересекают.
Когда длины недостаточно, можно осуществлять стыковку внахлест. Стык размещается на балках перекрытия. Пол в каркасном доме почти готов.
Теплоизоляция полов
Лучше всего полы в каркасном доме утеплять, используя минвату. Она имеет все один, но ощутимый недостаток – материал теряет свои свойства при попадании влаги. Поэтому требуется проведение работ по обустройству ветрозащиты, паро-гидроизоляции.
Если используется теплоизоляция с небольшой плотностью, то под лаги нужно установить подшивку, предварительно обработанную средствами биозащиты.
Поперек лаг укладывается пароизоляционная пленка. В ходе монтажа допустимо небольшое провисание, что требуется для того, чтобы в пространство между лагами вмещался теплоизоляционный материал. Стыки проклеивают при помощи скотча, а пленка фиксируется с использованием степлера.
Утеплитель укладывается между лагами таким образом, чтобы не возникало щелей. Если теплоизоляция двухслойная, необходимо чтобы монтаж осуществлялся внахлест. На утеплитель укладывается гидроизоляция.
Теплый пол
Планируя устройство пола в каркасном доме, нужно сразу решить, будет ли в нем обогрев, а также места его возможной установки. Это может осуществляться как в отдельных помещениях (ванной, гостиной), так и по всему дому. Вариантом реализации системы много и нужно выбрать подходящую конкретно вам.
Для теплых полов на водной основе устанавливаются трубы из пластика, проходящие по перекрытиям через весь дом в распределительный центр, регулирующий работу всей системы. Если использовать электрические теплые полы то лучше всего отдать предпочтение инфракрасным. Они более экономичны, легко устанавливаются и обслуживаются.
